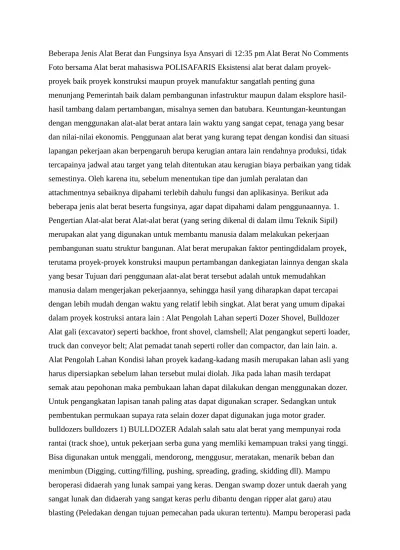

Beberapa Jenis Alat Berat dan Fungsinya Isya Ansyari di 12:35 pm Alat Berat No Comments Foto bersama Alat berat mahasiswa POLISAFARIS Eksistensi alat berat dalam proyek-proyek baik proyek-proyek konstruksi maupun proyek-proyek manufaktur sangatlah penting guna
menunjang Pemerintah baik dalam pembangunan infastruktur maupun dalam eksplore hasil-hasil tambang dalam pertambangan, misalnya semen dan batubara. Keuntungan-keuntungan dengan menggunakan alat-alat berat antara lain waktu yang sangat cepat, tenaga yang besar dan nilai-nilai ekonomis. Penggunaan alat berat yang kurang tepat dengan kondisi dan situasi lapangan pekerjaan akan berpengaruh berupa kerugian antara lain rendahnya produksi, tidak tercapainya jadwal atau target yang telah ditentukan atau kerugian biaya perbaikan yang tidak semestinya. Oleh karena itu, sebelum menentukan tipe dan jumlah peralatan dan
daerah yang miring (sudut kemiringan tertentu), berbukit apalagi di daerah yang rata. Untuk jarak dorong yang effisiensi antara 25 – 40 meter jangan lebih dari 100 meter, jarak mundur jangan terlalu jauh, bila perlu mendorong dilakukan dengan estafet, mendorong pada turunan lebih produktif dari pada tanjakan. Attachment yang biasa menyertainya antara lain :
Bermacam-macam blade, towing, winch, ripper, tree pusher, herrow, disc plough, towed scraper, sheep foot roller, peralatan pipe layer dan lain-lain. 2) DOZER SHOVEL Sebuah alat berat pemuat beroda rantai (track loader), biasa digunakan untuk memuat material / tanah atau batu kedalam alat pengangkut (dump truck atau hopper pada belt conveyor) atau memindahkan material ke tempat lain dengan jarak angkut sangat terbatas (load and carry). Hanya bisa beroperasi didaerah yang keras dan agak keras. Pada landasan yang kurang rata sekalipun, daya cengkeram lebih kuat, tetapi tidak atau kurang mampu didaerah yang lunak dan basah, mampu mengambil sendiri tanah merah asli atau yang agak lunak. Memerlukan daerah pemuatan (loading point) sedikit agak lebar tetapi perpindahan daerah operasi kurang cepat (kurang mobile). Selain bucket, attachment lainnya adalah log clamp (penjepit kayu bulat/kepiting). b. Alat Penggali Jenis alat ini dikenal juga dengan istilah excavator. Beberapa alat berat digunakan untuk menggali tanah dan batuan. Yang termasuk didalam kategori ini adalah front shovel, backhoe, dragline, dan clamshell. backhoe loader backhoe loader c. Alat Pengangkut Material Crane termasuk di dalam kategori alat pengangkut material karena alat ini dapat mengangkut material secara vertical dan kemudian memindahkannya secara horizontal pada jarak jangkau yang relative kecil. Untuk pengangkutan material lepas (loose material) dengan jarak tempuh yang relative jauh, alat yang digunakan dapat berupa belt, truck dan wagon. Alat-alat ini memerlukan alat lain yang membantu memuat material ke dalamnya. truck truck d. Alat Pemindahan Material Yang termasuk dalam kategori ini adalah alat yang biasanya tidak digunakan sebagai alat transportasi tetapi digunakan untuk
memindahkan material dari satu alat ke alat yang lain. Loader dan dozer adalah alat pemindahan material. wheel loader wheel loader e. Alat Pemadat Jika pada suatu lahan dilakukan pembunan maka pada lahan tersebut perlu di lakukan pemadatan. Pemadatan juga dilakukan untuk pembuatan jalan, baik untuk jalan tanah dan jalan dengan perkerasan lentur maupun perkerasan kaku. Yang termasuk sebagai alat pemadat adalah tamping roller,
sempurna diperlukan cara-cara mekanis untuk pemadatan tanah. Tandem Roller Tandem Roller Pemadatan tanah secara mekanis umumnya dilakukan dengan menggunakan mesin penggilas (Roller); klasifikasi Roller yang dikenal antara lain adalah: Berdasarkan cara geraknya; ada yang bergerak sendiri, tapi ada juga yang harus ditarik traktor. Berdasarkan bahan roda penggilasnya, ada yang terbuat dari baja (SteelWheel) dan ada yang terbuat dari karet (pneumatic). Dilihat dari bentuk permukaan roda; ada yang punya permukaan halus (plain), bersegmen, berbentuk grid, berbentuk kaki domba, dan sebagainya. Dilihat dari susunan roda gilasnya; ada yang dengan roda tiga (Three Wheel), roda dua (Tandem Roller), dan Three Axle Tandem Roller. Alat pemadat yang menggunakan penggetar (vibrator). f. Alat Pemroses Material Alat ini dipakai untuk mengubah batuan dan mineral alam menjadi suatu bentuk dan ukuran yang diinginkan. Hasil dari alat ini misalnya adalah batuan bergradasi, semen, beton, dan aspal. Yang termasuk didalam alat ini adalah crusher dan concrete mixer truck. Alat yang dapat mencampur material-material di atas juga dikategorikan ke dalam alat pemroses material seperti concrete batch plant dan asphalt mixing plant. Concrete Mixer Truck Concrete Mixer Truck g. Alat Penempatan Akhir Material Alat digolongkan pada kategori ini karena fungsinya yaitu untuk menempatkan material pada tempat yang telah ditentukan. Ditempat atau lokasi ini material disebarkan secara merata dan dipadatkan sesuai dengan spesifikasi yang telah ditentukan. Yang termasuk di dalam kategori ini adalah
concrete spreader, asphalt paver, motor grader, dan alat pemadat. Asphalt Concrete Paver Asphalt Concrete Paver 2. Klasifikasi operasional Alat Berat Alat-alat berat dalam pengoperasiannya dapat dipindahkan dari satu tempat ke tempat lain atau tidak dapat
digerakan atau statis. Jadi klasifikasi alat berdasarkan pergerakannya dapat dibagi atas berikut ini. a. Alat dengan Penggerak Alat penggerak merupakan bagian dari alat berat yang
menerjemahkan hasil dari mesin menjadi kerja. Bentuk dari alat penggerak adalah crawler atau roda kelabang dan ban karet. Sedangkan belt merupakan alat penggerak pada conveyor belt. Crawler Crane Crawler Crane b. Alat Statis Yang termasuk dalam kategori ini adalah towercrane, batching plant, baik untuk beton maupun untuk aspal serta crusher plant. Tower Crane Tower Crane Crane (alat pengangkat) jenisnya ada bermacam-macam: Crane gelegar, cranekolom putar, crane putar, crane portal, crane menara, crane kabel, dan mobil crane. Beberapa jenis Crane banyak digunakan dalam proyek-proyek bangunan sipil yang berkaitan dengan pemindahan tanah adalah mobile crane, sebab craneini dapat dengan mudah dipindah-pindahkan, karena pekerjaan pemindahan tanah secara mekanis membutuhkan mobilitas alat yang relatif tinggi. 3. Fungsi alat berat Dirancang untuk melakukan berbagai aplikasi
kehutanan forest machine alat berat kehutanan Backhoe Loader merupakan gabungan dari dua alat berat yang berbeda fungsinya. Bagian depan dilengkapi dengan bucket dan berfungsi sebagaimana loader dan bagian belakang dilengkapi dengan perlengkapan yang sama dengan yang digunakan pada excavator Backhoe loader Backhoe loader Alat penggali sering juga disebut Excavator; ada dua tipe Excavator yaitu: (1) Excavator yang berjalan menggunakan roda kelabang / track shoe (Crawler Excavator) dan (2) Excavator yang menggunakan ban (Wheel Excavator). Wheel Excavator SWEL210 Wheel Excavator Excavator digunakan untuk pekerjaan-pekerjaan seperti : Excavating (menggali) Loading (memuat material) Lifting (mengangkat beban) Hammering (menghancurkan batuan) Drilling (mengebor), dan lain sebagainya Perbedaan mendasar antara Excavator dan Mass Excavator terdapat pada kapasitas implement yang digunakan. Alat perata tanah (Grader) berfungsi untuk meratakan pembukaan tanah secara mekanis; dusamping itu Grader dapat dipakai pula untuk keperluan lain misalnya untuk penggusuran tanah, pencampuran tanah, meratakan tanggul, pengurugan kembali galian tanah dan sebagainya; akan tetapi khusus untuk penggunaan pada pekerjaan pengurugan kembali galian tanah hasilnya kurang memuaskan. MOTOR GRADER Motor Gradder Beberapa pekerjaan yang dapat dikerjakan oleh Grader antara lain adalah: Perataan tanah (Spreading). Pekerjaan tahap akhir (finishing) pada “pekerjaan tanah”. Pencampuran tanah maupun pencampuran material (Side cast/mixing). Pembuatan parit (Crowning Ditching) Pemberaian butiran tanah (scarifying) Pada umumnya Grader digunakan untuk pekerjaan yang berhubungan dengan pembangunan dan pemeliharaan jalan, diantaranya : Grading, Spreading, Ditching Scarifying Side Sloping Dozing Ripping Tergantung attachment (perlengkapan kerja) nya, Skid Steer Loader, disingkat SSL, dapat digunakan untuk berbagai keperluan, diantaranya : Loading, Dozing, Digging, Clamping, Grading, Leveling, dan sebagainya. skid steer intro skid steer intro Cat Grapple Skidder Grapple Skidder Ada dua jenis Skidder yang digunakan yaitu : Wheel Skidder Track Skidder Kegunaan dari Skidder adalah untuk menarik batang kayu. Pekerjaan ini biasanya banyak dilakukan oleh perusahaan-perusahaan kayu (logging). Wheel Tractor Scrapper Wheel Tractor Scrapper Wheel Tractor Scrapper, disingkat WTS, digunakan untuk memuat,
memindahkan, menyebarkan dan mem-buang material dalam rangka pemeliharaan jalan. Alat ini digunakan untuk menggali muatannya sendiri, lalu mengangkut ke tempat yang
jalan raya atau lapangan terbang. Efisiensi penggunaan Scrapper tergantung pada: (1) kedalaman tanah yang digali, (2) kondisi mesin, dan (3) operator yang bekerja. Jika ditinjau dari penggeraknya, jenis Scrapper ada dua macam yakni: (1) Scrapper yang ditarik Buldoser (Down Scrapper Tractor), dan (2) Scrapper yang memiliki mesin penggerak sendiri (Self Propelled Scrappers). Down Scrapper Tractor adalah jenis Scrapper kuno, Scrapper ini bekerja dengan ditarik oleh Buldoser atau traktor sehingga punya kapasitas produksi yang kecil, sebab gerakan Buldoser sebagai alat penarik sangat lamban, dan jarak angkut yang ekonomis kurang dari 67 m. Self Propelled Scrappers adalah jenis Scrapper yang modern dan saat ini banyak digunakan. Scrapper ini memiliki mesin penggerak khusus sehingga
gerakannya gesit dan lincah. Produksi SelfPropelled Scrappers dapat tinggi, jika digunakan untuk mengangkut jarak yang sedang (+ 5 km) efektivitasnya dapat menyaingi truck, baik itu dalam produksi beaya tiap ton (m3) maupun kecepatannya. Articulated Dump Truck
Articulated Dump Truck Articulated Dump Truck, disingkat ADT, digunakan untuk memindahkan dan membuang material dengan kapasitas terbatas dan kondisi jalan
berlumpur. Off Highway Truck Off Highway Truck Sama halnya dengan ADT, Off Highway Truck juga digunakan untuk memindahkan material dengan kapasitas yang besar mulai 40T sampai 360T. Wheel Dozer Wheel Dozer Mesin ini merupakan wheel loader yang dilengkapi dengan blade, dimana kegunaanya hampir sama dengan dozer. track loader track loader Track Type Loader digunakan untuk memuat material, sama halnya dengan wheel loader, hanya saja menggunakan track dan kapasitasnya lebih kecil. wheel loader wheel loader Loader adalah alat pemuat hasil galian/ gusuran dari alat berat lainnya seperti Buldoser, Grader dan sejenisnya. Pada prinsipnya Loader merupakan alat pembantu untuk menngangkut material dari tempat-tempat penimbunan ke alat pengangkut lain. Selain itu Loader dapat digunakan sebagai alat pembersih lokasi (Cleaning) yang ringan, untuk menggusur bongkaran,
menggusur tonggaktonggak kayu kecil, menggali pondasi basement dan lain-lain. Loader merupakan alat pengangkut material dalam jarak pendek, bila digunakan sebagai alat
pengangkut maka Loader dapat bekerja lebih aik dari Buldoser, sebab dengan menggunakan Loader tak ada material yang tercecer. Jenis Loader ada dua yaitu : (1) Loader dengan roda rantai (CrawlerLoader), dan (2) Loader dengan roda karet (Wheel Loader). Dalam pemilihan Loader sebagai alat pengangkut, hal yang perlu diperhitungkan adalah beban harus
attachment yang digunakan) seperti : WHA (Waste Handling Arrangement) Integrated Toolcarrier, Forklift dan sebagainya. Track Type Tractor Track Type Tractor Track Type Tractor atau Bulldozer atau Dozer adalah alat yang dirancang untuk mendorong material, meratakan atau menyebarkan material, mengupas permukaan tanah dan penggunaan lainnya yang sesuai. Untuk mengetahui Sejarah Tentang Bulldozer, Klik disini! Disamping itu ada kegunaan lainnya yang bisa dilakukan oleh machine ini, tergantung dari attachment yang dipasangkan, yaitu : Ripping, bila dilengkapi dengan Ripper Skidding, bila dilengkapi dengan Winch telehandler Telehandler Penggunaan Telehandler tergantung dari attachment yang dipasangkan pada mesintersebut. Misalnya bisa digunakan sebagai forklift dengan daya jangkau yang lebih jauh. Power Shovel Dengan memberikan shovel attachment pada excavator, maka disapatkan alat yang disebut dengan power shovel. Alat ini baik untuk pekerjaan menggali tanah tanpa bantuan alat lain, dan sekaligus memuatkan ke dalam truk atau alat angkut lainnya. Alat ini juga dapat untuk mebuat timbunan bahan persediaan (stock pilling). Pada umumnya power shovel ini dipasang di atas crawler mounted, karena diperoleh keuntungan yang besar antara lain stabilitas dan kemampuan floatingnya. Power shovel di lapangan digunakan terutama untuk menggali tebing yang letaknya lebih tinggi dari tempat kedudukan alat. Macam shovel dibedakan dalam dua hal, ialah shovel dengan kendali kabel (cable controlled), dan shovel dengan kendali hidrolis (hydraulic controlled). Front shovel Front shovel Cara kerja Power Shovel Pekerjaan dimulai dengan mennempatkan shovel pada posisi dekat tebing yang akan digali, dengan menggerakkan dipper/bucket ke depan
kemudian ke atas sambil menggaruk tebing sedemikian rupa sehingga dengan garukan ini tanah dapat masuk ke dalam bucket. Jika bucket sudah penuh, bucket ditarik ke luar. Operator yang telah berpengalaman, akan dapat mengatur gerakan sedemikian rupa sehingga bucket sudah terisi penuh pada saat bucket mencapai bagian atas tebing. Setelah terisi penuh, shovel dapat diputar (swing) ke kanan atau ke kiri menuju tempat yang harus diisi. Segera sesudah shovel tidak lagi dapat mencapai tebing dengan sempurna, shovel digerakkan/berjalan menuju posisi baru hingga dapat bekerja seperti semula. Pada dasarnya gerakan-gerakan selama bekerja dengan shovel ialah: Maju untuk menggerakkan dipper menusuk tebing, Mengangkat dipper/bucket untuk mengisi, Mundur untuk melepaskan dari tanah/tebing, Swing (memutar) untuk membuang (dump), Berpindah jika sudah jauh dan tebing galian, dan Menaikkan/menurunkan sudut boom jika diperlukan
BAB I
PENDAHULUAN
A. Latar Belakang
Survei adalah teknik riset dengan memberi batas yang jelas atas data, penyelidikan, peninjaun di suatu daerah. Menyurvei adalah memeriksa, menyelidiki, meninjau. Penyurvei adalah orang yang menyurvei. Survei tanah adalah serangkaian kegiatan yang dilakukan untuk dapat membedakan tanah satu dengan yang lain yang kemudian disajikan dalam suatu peta (Tamtomo, 2008).
Survei tanah adalah metode atau cara mengumpulkan data dengan turun langsung kelapangan. Data yang diperoleh berupa data fisik, kimia, biologi, lingkungan, dan iklim. Kegiatan survei terdiri dari kegiatan dilapangan, analisis dilaboratorium, mengklasifikasikan tanah kedalam sistem taksonomi atau system klasifikasi tanah, melakukan pemetaan tanah atau interpretasi atau penafsiran dari survei tanah dan ahli teknologi pertanian (Abdullah, 1996).
Survei sangat diperlukan dalam proses dalam berbagai penelitian, terutama dalam proses yang dilakukan dilapangan seperti survei pendahuluan dalam penelitian tanah ini. Oleh karena itu penyajian mengenai berbagai hal tentang survei perlu dibahas dan diketahui lebih lanjut, terdapat berbagai macam hal yang perlu dibahas dan diketahui dalam survei pendahuluan untuk memudahkan dalam proses lanjutan nanti.
B. Rumusan Masalah
Beradasarkan latar belakang diatas, pemasalahan yang akan dibahas pada makalah ini ialah:
1. Apakah yang dimaksud dengan survei tanah dan macamnya? 2. Bagaimanakah tahapan dalam survei tanah?
3. Bagaimanakah metode yang digunakan dalam survei tanah? 4. Apakah manfaat yang didapat dalam kegiatan survei tanah?
C. Tujuan
Adapun tujuan dari penyusunan makalah ini ialah:
1. Untuk mengetahui yang dimaksud dengan survei tanah dan macamnya 2. Untuk mengetahui tahapan dalam survei tanah
3. Untuk mengetahui metode yang digunakan dalam survei tanah 4. Untuk mengetahui manfaat yang didapat dalam kegiatan survei tanah
A. Pengertian dan Macam Survei 1. Survei
Survei adalah teknik riset dengan memberi batas yang jelas atas data, penyelidikan, peninjaun di suatu daerah. Menyurvei adalah memeriksa, menyelidiki, meninjau. Penyurvei adalah orang yang menyurvei.
2. Survei Tanah
Survei tanah adalah serangkaian kegiatan yang dilakukan untuk dapat membedakan tanah satu dengan yang lain yang kemudian disajikan dalam suatu peta (Tamtomo, 2008).
Evaluasi lahan merupakan proses penilaian potensi suatu lahan untuk penggunaan tertentu. Evaluasi lahan tidak terlepas dari kegiatan survei tanah. Sedangkan survei tanah dilakukan untuk mengetahui penyebaran jenis tanah dan menentukan potensinya untuk berbagai alternatif penggunaan lahan. Tujuan survei tanah adalah mengklasifikasikan dan memetakan tanah dengan mengelompokkan tanah yang sama atau hampir sama sifatnya (Subardja. 2000).
Menurut Rayes (2007) dalam survei tanah dikenal 3 macam metode survei, yaitu: a. metode grid (menggunakan prinsip pendekatan sintetik)
b. metode fisiografi dengan bantuan interpretasi foto udara (menggunakan prinsip amalitik) c. metode grid bebas yang merupakan penerapan gabungan dari kedua metode survey. Biasanya
dalam metode grid bebas, pemeta ‘bebas’ memilih lokasi titik pengamatan dalam mengkonfirmasi secara sistematis menarik batas dan menentukan komposisi satuan peta.
Rossiter (2000) mengemukakan bahwa disiplin survei sumber daya lahan kini memasuki era baru karena munculnya teknologi dan metode baru sebagai berikut :
a. Satelit penginderaan jauh (Yang dalam waktu dekat hampir sama detailnya dengan foto udara) yang sangat bermanfaat untuk persiapan peta dasar dan klasifikasi tutupan lahan. b. GPS (Global Positioning System) yang sangat bermanfaat untuk menentukan lokasi secara
akurat, mampu menemukan teknologi pemetaan bawah permukaan, seta berkembangnya model elevasi digital (DEM) untuk memprediksi karakteristik medan.
c. Geostatistik dan teknik interpolasi lainnya. d. Sistem infomasi geografi.
B. Tahap-Tahap dalam Survei Tanah
1. Tahapan Persiapan
Meliputi 3 hal utama, yaitu studi pustaka, peta topografi dan foto udara.
biaya, pembuatan kerangka acuan, pengumpulan data awal, dan bebrbagai peta dasar serta citra. Tahapan survei atau pengamatan lapangan biasanya dilakukan dalam tiga bentuk kegiatan survei yaitu pengamatan identifikasi (menggunakan boring tanah), pegamatan detail (pembuatan minipit) dan dekripsi profil. Dua kegiatan survei yang paling umum dilakukan adalah pengamatan identifikasi yang dilakukan dengan mengambil sampel tanah menggunakan bor tanah dan mencatat keterangan-keterangan/data-data penting di lapang. sementara pengamatan detail juga sangat sering dilakukan pada pengamatan detail dilakukan penggalian profil untuk identifikasi horison-horison tanah.
b. Peta topografi merupakan unsur kedua yang penting karena merupakan peta dasar untuk melakukan pengamatan di lapangan.
c. Foto udara, komponen yang penting untuk informasi mengenai fisiografi & penggunaan tanah serta untuk memberikan mosaik.
2. Tahapan Pendahuluan
Yaitu persiapan administrasi dan orientasi daerah studi.
a. Penyiapan administrasi penting dilakukan untuk mendapatkan izin dari masyarakat di sekitar yang diwakilkan dari beberapa pihak saja.
b. Orientasi daerah studi penting dilakukan dalam rangka memperoleh gambaran umum tentang daerah pengamatan.
3. Tahapan Utama
Melakukan identifikasi jenis-jenis tanah dan faktor yang berpengaruh terhadap kondisi tanah. 4. Pengolahan Data dan Penyusunan Laporan.
Berdasarkan intensitas pengamatannya, survei tanah dibedakan atas 6 tingkatan survei, Penjelasan mengenai kerapatan pengamatan, skala, luas tiap 1 cm2 pada peta, satuan peta dan satuan tanah yang dihasilkan, dan contoh penggunaannya adalah sebagai berikut: 1. Survei Tanah Tingkat Bagan
Gambaran umum tentang sebaran tanah di tingkat nasional yang dimanfaatkan untuk materi pendidikan.
2. Survei Tanah Tingkat Eksplorasi
Pada survei tanah tingkat eksplorasi belum dilakukan pengamatan lapang karena cukup dengan menghimpun dari data dan peta yang sudah ada atau cukup dengan studi pustaka; kisaran skala yang dihasilkan berkisar antara: 1 : 1.000.000 sampai dengan 1: 500.000 dan pada umumnya skala yang dihasilkan adalah 1 : 1.000.000; sehingga memiliki luas tiap 1 cm2 pada peta adalah 100 km2 atau kurang; satuan peta yang diperoleh adalah Asosiasi dan beberapa Konsosiasi; satuan tanah yang ditampilkan adalah Grup atau Sub-Grup; contoh penggunaannya berupa: Perencanaan tingkat Nasional, untuk menentukan penelitian secara terarah, dan dimanfaatkan untuk materi pendidikan.
3. Survei Tanah Tingkat Tinjau
Pada survei tanah tingkat tinjau perlu dilakukan pengamatan lapang dengan tingkat kerapatan pengamatan di lapang: 1 tiap 12,5 km2 sampai dengan 1 tiap 2 km2; kisaran skala yang dihasilkan berkisar antara: 1 : 500.000 sampai dengan 1: 200.000 dan pada umumnya skala yang dihasilkan adalah 1 : 250.000 atau 1 : 100.000; sehingga memiliki luas tiap 1 cm2 pada peta adalah 625 hektar atau 100 hektar; satuan peta yang diperoleh adalah Asosiasi, kompleks atau asosiasi; satuan tanah yang ditampilkan adalah Sub-Grup atau Famili; contoh penggunaannya berupa: Perencanaan pembangunan makro di tingkat Regional dan Provinsi, Penyusunan tata ruang wilayah propinsi, Penyusunan rencana penggunaan lahan secara nasional, penentuan lokasi wilayah prioritas untuk dikembangkan.
4. Survei Tanah Tingkat Semi Detail
Pada survei tanah tingkat semi detail perlu dilakukan pengamatan lapang dengan tingkat kerapatan pengamatan di lapang: 1 tiap 50 hektar; kisaran skala yang dihasilkan berkisar antara: 1 : 100.000 sampai dengan 1: 25.000 dan pada umumnya skala yang dihasilkan adalah 1 : 50.000; sehingga memiliki luas tiap 1 cm2 pada peta adalah 25 hektar; satuan peta yang diperoleh adalah: Konsosiasi, beberapa kompleks dan asosiasi; satuan tanah yang ditampilkan adalah Famili atau Seri; contoh penggunaannya berupa: Penyusunan peta tata ruang wilayah kabupaten/kota; Perencanaan mikro dan operasional untuk proyek-proyek pertanian, perkebunan, transmigrasi, perencanaan dan perluasan jaringan irigasi.
5. Survei Tanah Tingkat Detail
umumnya skala yang dihasilkan adalah 1 : 25.000 atau 1 : 20.000 atau 1 : 10.000; sehingga memiliki luas tiap 1 cm2 pada peta adalah 6,25 hektar atau 5 hektar atau 1 hektar; satuan peta yang diperoleh adalah: Konsosiasi, beberapa kompleks; satuan tanah yang ditampilkan adalah Fase dari Famili atau Seri; contoh penggunaannya berupa: Perencanaan mikro dan operasional untuk proyek-proyek pengembangan tingkat kabupaten atau kecamatan, perencanaan pemukiman transmigrasi, perencanaan dan pengembangan jaringan irigasi sekunder dan tersier.
6. Survei Tanah Tingkat Sangat Detail
Pada survei tanah tingkat sangat detail perlu dilakukan pengamatan lapang dengan tingkat kerapatan pengamatan di lapang: 2 tiap 1 hektar; kisaran skala yang dihasilkan berkisar antara: 1 : 10.000 atau berskala lebih besar; pada umumnya skala yang dihasilkan adalah 1 : 5.000; sehingga memiliki luas tiap 1 cm2 pada peta adalah 0,25 hektar; satuan peta yang diperoleh adalah: Konsosiasi; satuan tanah yang ditampilkan adalah Fase dari Seri; contoh penggunaannya berupa: Perencanaan dan pengelolaan lahan di tingkat petani, penyusunan rancangan usaha tani konservasi; intensifikasi penggunaan lahan kebun.
C. Metode-Metode yang Digunakan dalam Survei Tanah
1. Metoda Grid Kaku (Rigid Grid)
a. Diterapkan pada survei tanah detil sampai dengan detil, dimana tidak tersedia foto udara. b. Kalaupun foto udaranya tersedia, mungkin skalanya terlalu kecil dan Mutunya sangat rendah c. Daerah yg disurvei tertutup awan/kabut
d. Kenampakan permukaan tidak jelas atau daerahnya sangat homogen dan datar, e. Daerah yang disurvei tertutup vegetasi yg rapat dan lebat
f. Daerah survei berrawa, padang rumput atau
g. Savana yang tidak menampakkan gejala permukaan.
Gambar :Lokasi titik observasi pada Metode Grid Kaku
Keuntungan Metoda Grid-Kaku:
Tidak memerlukan penyurvei yang berpengalaman, karena lokasi titik-titik pengamatan sudah di plot padapeta rintisan (peta rencana-pengamatan).
Kerugian Metoda Grid-Kaku:
Perlu waktu sangat lama, terutama untuk medan berat. Penggunaan titik pengamatan, tidak efektif.
Sebagian dari lokasi pengamatan, tidak mewakili satuan peta yang dikehendaki (misal pada tempat pemukiman, daerah peralihan 2 satuan lahan dll).
2. Metoda fisiografik (dengan bantuan foto udara)
a. Sangat efektif pada survei tanah berskala < 1 : 25.000, dan tersedia foto udara berkualitas cukup tinggi.
b. Hampir semua batas satuan peta diperoleh dari IFU, sedangkan kegiatan lapangan hanya untuk mengecek batas satuan peta dan mengidentifikasi sifat dan ciri tanah masing2 satuan peta.
Gambar: Lokasi titik observasi pada Metode Fisiografik Jumlah pengamatan pada tiap-tiap satuan peta tergantung:
Ketelitian IFU dan keahlian + kemampuan
Penyurvei dlm memahami hub fisiografi dan keadaan tanah. Kerumitan (kompleks tidaknya) satuan peta tersebut.
Makin rumit, makin banyak dan, Luasan satuan peta. Makin luas, jumlah pengamatannya pun makin banyak.
3. Metoda Grid Bebas
a. Perpaduan metoda grid-kaku dg metoda fisiografi.
b. Pada survei detil s/d semi-detil, yang kemampuan foto udara dianggap terbatas, dan di tempat-tempat yang orientasi lapangan cukup sulit.
c. Pengamatan lapangan dilakukan pada titik-titik seperti pada grid-kaku, tapi jarak titik-titik pengamatan tidak perlu sama dalam 2 arah, tetapi terntung keadaan fisiografi.
d. Jika terjadi perubahan fisiografi yang menyolok dalam jarak dekat pengamatan, rapat. e. Jika bentuk-lahan relatif seragam, renggang.
Lokasi titik observasi pada Metode Grid Bebas
D. Variasi Penentuan Titik Observasi Dalam Survei Tanah
1. Penentuan titik observasi dalam Key Area ( Daerah Kunci ) Fungsi Key Area untuk :
a. Pelajari tanah secara lebih detil daripada skala peta final. b. Buat definisi satuan peta, dg menyusun legenda peta sementara. c. Buat korelasi antara SPT dg citra foto.
d. Kumpulkan data SDL (pola tanam, LU, produksi, dosis pupuk dll) scr > lengkap. Beberapa syarat daerah kunci adalah :
Dapat mewakili sebanyak mungkin satuan yg ada dibuat pada daerah yang hubungan tanah-landskap dapat dipelajari dengan mudah.
Luasnya tdk boleh terlalu kecil, (semi detil, 10% ; tinjau 5% dr luas total). Tidak boleh sejajar dengan batas landform.
Usahakan mencakup semua satuan peta yang ada. Jumlahnya harus memadai.
Aksesibilitasnya tinggi
Transek juga merupakan daerah pewakil sederhana dalam bentuk jalur/rintisan, yang mencakup satuan landform, sebanyak mungkin.
Metode survei tanah menggunakan dua pendekatan utama, yaitu pendekatan sintetik dan analitik:
Untuk membagi permukaan tanah sebagai suatu satuan peta tanah adalah dengan cara mengamati, mendeskripsikan dan mengklasifikasikan profil-profil tanah sesuai dengan taksonomi yang digunakan sebagai acuan untuk memberi batas pada peta tanah yang ada, batas tersebut dapat digunakan untuk menggabungkan daerah sekitar pengamatan yang memiliki profil serupa atau yang berbeda dengan yang lain seusai denga klasifikasi taksonomi yang digunakan.
Pendekatan analitik dilakukan di daerah survei tersebut dengan cara:
Hal yang dilakukan pertama adalah interpretasi foto udara yang ada atau didapat dari citra satelit, gunakan acuan sifat-sifat tanah yang dapat dilihat dengan menggunakan foto udara seperti jenis topografi, vegetasi dan bahan induk ( warna ) sehingga dapat menentukan jenis landformnya. secara eksternal dapat diketahui seperti halnya tekstur, struktur, konsistensi, hingga sifat yang mempengaruhi proses pembentukan tanah misalnya topografi, bahan induk dan jenis vegetasi yang ada pada suatu peta tanah. Jika menggunakan foto udara sebagai peta dasar untuk melakukan pendekatan peta tanah maka dapat diketahui sifat-sifat tersebut yang selanjutnya dapat digunakan untuk menentukan kontinum yang akan dibagi-bagi sebagai pembeda satu titik dengan titik lainya pada peta tanah.
E. Manfaat Kegiatan Survei Tanah
1. Pengukuran Untuk Mencari Luas Tanah
Luas tanah sangat diperlukan untuk keperluan jual beli, penentuan pajak, dan untuk perencanaan pengembangan daerah, rencana jalan, rencana pengairan dan rencana transmigrasi.
2. Pengukuran Untuk Mengetahui Beda Tinggi Tanah
yang gigali dan berapa banyak urugan yang diperlukan serta untuk menentukan peil suatu bangunan yang akan dibangunan untuk pedoman ketinggian lantai dan sebagainya.
3. Pengukuran Untuk Pembuatan Peta
Untuk memberi petunjuk berapa jauh antara tempat A ke tempat B maka kita harus membuat sket jalan dari tempat A ke tempat B. Gambar sket tersebut walaupun tidak sempurna dinamakan peta.
Untuk praktisnya pemerintah mulai dari tingkat desa, kecamatan, kabupaten , propinsi bahkan setiap Negara mempunyai ganbar daerahnya yang disebut peta. Peta tersebut harus digambar berdasarkan hasil pengukuran tanah, baik pengukuran secara teoritis maupun secara fotogrametrik.
4. Pengukuran Untuk Merencanakan Bangunan
Pentingnya Survei Tanah
Rabu, 16 September 2015
Pentingnya Survei Tanah
Survei Tanah Salah satu kegiatan yang dilakukan untuk mempelajari lingkungan alam dan potensi sumber dayanya adalah survei. Sebuah peta tanah merupakan salah satu dokumentasi utama sebagai dasar dalam proyek-proyek pengembangan wilayah. Makin banyak informasi yang diperoleh dari pelaksanaan survei pada skala yang besar akan memberikan manfaat yang lebih besar, tergantung dengan pelaksanaan survei yang dilakukan (Hakim dkk, 1986). Survei tanah merupakan pekerjaan pengumpulan data kimia, fisik dan biologi di lapangan maupun di laboratorium dengan tujuan pendugaan lahan umum maupun khusus. Survei merupakan sebagian dari proyek, sedangkan proyek adalah suatu rangkaian kegiatan yang saling berkaitan untuk mencapai sasaran tertentu dan membutuhkan banyak sarana. Oleh karena itu agar survei dapat mencapai sasaran dengan biaya dan waktu seoptimal mungkin, perlu dilakukan perencanaan survei (Abdullah, 1993).
Survei dan pemetaan tanah merupakan suatu kesatuan yang saling melengkapi dan saling memberi maanfaat bagi peningkatan kegunaannya. Kegiatan survei dan pemetaan tanah menghasilkan laporan dan peta-peta. Laporan survei berisikan uraian secara terperinci tentang tujaun survei, keadaan fisik dan lingkungan lokasi survei, keadaan tanah, klasifikasi dan interpretasi kemampuan lahan serta saran/rekomendasi.(Sutanto, 2005)
tanah tertentu dengan mengamati profil tanah atas warna, struktur, tekstur, konsistensi, sifat-sifat kimia dan lain-lain (Hardjowigeno, 1995).
Pentingnya Kegiatan Survei Tanah
1. Pengukuran Untuk Mencari Luas Tanah
Luas tanah sangat diperlukan untuk keperluan jual beli, penentuan pajak, dan untuk perencanaan pengembangan daerah, rencana jalan, rencana pengairan dan rencana transmigrasi.
2. Pengukuran Untuk Mengetahui Beda Tinggi Tanah
Sebelum suatu bangunan didirikan , maka terlebih dahulu harus diketahui tinggi permukaan tanah dan rencana meratakan tanahnya sehingga dapat dihitung seberapa tanah yang gigali dan berapa banyak urugan yang diperlukan serta untuk menentukan peil suatu bangunan yang akan dibangunan untuk pedoman ketinggian lantai dan sebagainya.
3. Pengukuran Untuk Pembuatan Peta
Untuk memberi petunjuk berapa jauh antara tempat A ke tempat B maka kita harus membuat sket jalan dari tempat A ke tempat B. Gambar sket tersebut walaupun tidak sempurna
dinamakan peta.
Untuk praktisnya pemerintah mulai dari tingkat desa, kecamatan, kabupaten , propinsi bahkan setiap Negara mempunyai ganbar daerahnya yang disebut peta. Peta tersebut harus digambar berdasarkan hasil pengukuran tanah, baik pengukuran secara teoritis maupun secara
fotogrametrik.
4. Pengukuran Untuk Merencanakan Bangunan
Pengertian dan jenis jembatan
heru anjar 23.06 JEMBATAN JEMBATAN
Pengertian jembatan secara umum adalah suatu konstruksi yang berfungsi untuk menghubungkan dua bagian jalan yang terputus oleh adanya rintangan-rintangan seperti lembah yang dalam, alur sungai, danau, saluran irigasi, kali, jalan kereta api, jalan raya yang melintang tidak sebidang dan lain-lain.
Dengan berkembangnya teknologi ada berbagai macam jenis jembatan yang di bangun unutk keperluan mobilisasi baik itu berdasarkan fungsi jembatan tersebut, dimana jembatan itu di bangun, bahan kontruksi yang digunakan serta tipe struktur yang di aplikasikan pada jembatan.
1. berdasarkan fungsinya jembatan di bagi menjadi : a. Jembatan jalan raya (highway bridge),
b. Jembatan jalan kereta api (railway bridge),
c. Jembatan pejalan kaki atau penyeberangan (pedestrian bridge). 2. Berdasarkan lokasi jembatan dibagi menjadi :
a. Jembatan di atas sungai atau danau serta laut, b. Jembatan di atas lembah,
c. Jembatan di atas jalan yang ada (fly over),
d. Jembatan di atas saluran irigasi/drainase (culvert), e, Jembatan di dermaga (jetty).
3. Berdasarkan bahan konstruksinya, jembatan dapat dibedakan menjadi beberapa macam, antara lain :
a. Jembatan kayu (log bridge),
b. Jembatan beton (concrete bridge),
c. Jembatan beton prategang (prestressed concrete bridge), d. Jembatan baja (steel bridge),
e. Jembatan komposit (compossite bridge).
4. Berdasarkan tipe strukturnya, jembatan dapat dibedakan menjadi beberapa macam, antara lain :
a. Jembatan plat (slab bridge),
b. Jembatan plat berongga (voided slab bridge), c. Jembatan gelagar (girder bridge),
g.Jembatan kabel (cable stayed bridge), h. Jembatan cantilever (cantilever bridge). STRUKTUR JEMBATAN
Secara umum struktur jembatan dapat dibedakan menjadi dua bagian yaitu struktur atas dan struktur bawah.
1. Struktur Atas (Superstructures)
Struktur atas jembatan merupakan bagian yang menerima beban langsung yang meliputi berat sendiri, beban mati, beban mati tambahan, beban lalu-lintas
kendaraan, gaya rem, beban pejalan kaki, dll. Struktur atas jembatan umumnya meliputi :
Struktur bawah jembatan berfungsi memikul seluruh beban struktur atas dan beban lain yang ditumbulkan oleh tekanan tanah, aliran air dan hanyutan, tumbukan, gesekan pada tumpuan dsb. untuk kemudian disalurkan ke fondasi. Selanjutnya beban-beban tersebut disalurkan oleh fondasi ke tanah dasar.
1. Kepala pilar (Pier Head),
2. Pilar (Pier), yg berupa dinding, kolom, atau portal, 3. Konsol pendek untuk jacking (Corbel),
4. Tumpuan (Bearing). 3. Fondasi
Fondasi jembatan berfungsi meneruskan seluruh beban jembatan ke tanah dasar. Berdasarkan sistimnya, fondasi abutment atau pier jembatan dapat dibedakan menjadi beberapa macam jenis, antara lain :
a. Fondasi telapak (spread footing) b. Fondasi sumuran (caisson) c. Fondasi tiang (pile foundation) 1. Tiang pancang kayu (Log Pile), 2. Tiang pancang baja (Steel Pile),
3. Tiang pancang beton (Reinforced Concrete Pile),
4. Tiang pancang beton prategang pracetak (Precast Prestressed Concrete Pile), spun pile,
5. Tiang beton cetak di tempat (Concrete Cast in Place), borepile, franky pile, 6. Tiang pancang komposit (Compossite Pile).
Diatas berikut adalah sedikit penjelasan tentang jembatan secara umum baik fungsi jembatan, jenis-jenis jembatan, struktur jembatan , bahan konstruksi jembatan serta struktur jembatan secara umum.
Dan di bawah berikut merupakan jembatan yang kami temukan di sekitar kami
Jembatan baja yaitu jembatan yang mayoritas bahannya dari baja.sedangkan konstruksinya dipertimbangkan pada kebutuhan bentang,bisa berbentuk rangka bisa hanya merupakan baja propil menerus.
Kelebihan Jembatan Rangka Baja:
Gaya batang utama merupakan gaya aksial
Dengan sistem badan terbuka (open web) pada rangka batang dimungkinkan menggunakan tinggi maksimal dibandingkan dengan jembatan balok tanpa rongga. Besi baja mempunyai kuat tarik dan kuat tekan yang tinggi, sehingga dengan material yang sedikit bisa memenuhi kebutuhan struktur.
Keuntungan lain bisa menghemat tenaga kerja karena besi baja diproduksi di pabrikan dilapangan hanya memasang saja.
Setelah selesai masa layan, besi baja bisa dibongkar dengan mudah dan
dipindahkan ke tempat lain, setelah masa layan, jembatan baja bisa dengan mudah diperbaiki dari karat.
Pemasangan jembatan baja di lapangan lebih cepat dibandingkan dengan jembatan beton.
Kelemahan Jembatan Baja batang:
2. jembatan gantung/ jembatan kabel
( jembatan gantung di daerah sekitar merapi kab. Magelang)
Jembatan Gantung/ jembatan kabel adalah sebuah sistem struktur jembatan yang bekerja berdasarkan prinsip gaya tarik, terdiri atas kabel baja, sendi, batang, dsb
Keuntungan dan Kelemahan Struktur Kabel Keuntungan struktur kabel :
1. Elemen kabel merupakan elemen konstruksi paling ekonomis untuk bentang
jembatan yang panjang
2. Ringan, meminimalisasi beban sendiri sebuah konstruksi
3. Memiliki daya tahan yang besar terhadap gaya tarik, untuk bentangan ratusan
meter mengungguli semua sistem lain
4. Memberikan efisiensi ruang lebih besar
5. Dari segi teknik, pada saat terjadi penurunan penopang, kabel segera menyesuaikan diri pada kondisi keseimbangan yang baru, tanpa adanya perubahan yang berarti dari tegangan
Apabila lantai kerja tidak cukup kaku, maka jembatan penggantung akan bergoyang dan menjadi tidak stabil jika terkena angin dan getaran akibat resonansi.
3. Jembatan Beton ( jembatan beton kali senowo kab. Magelang )
Jembatan beton adalah jembatan yang bahan konstruksinya mayoritas dari material beton .
Kelebihan jembatan beton .
1. Beton tahan terhadap getaran, beban angin serta tahan terhadap berubahan temperatur
2. berbagai bentuk konstruksi dapat dibuat dari bahan beton menurut selera perancang atau pemakai.
3. Biaya pemeliharaan atau perawatan sangat sedikit), serta umur jembatan beton lebih lama
Kekurangan jembatan beton
1. Jembatan beton memiliki berat massa yang besar sehingga di perlukan pondasi yang kuat.
