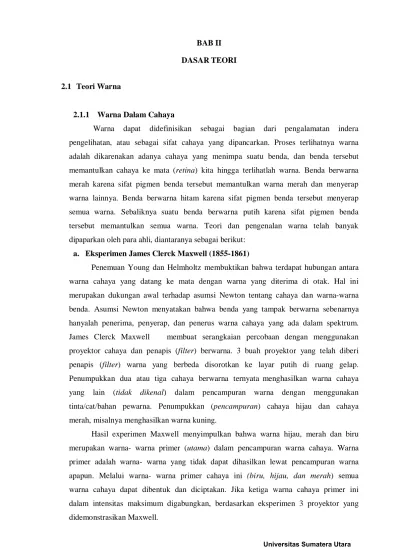

BAB II DASAR TEORI. 2.1 Teori Warna

Teks penuh

(1)

BAB II DASAR TEORI 2.1 Teori Warna

2.1.1 Warna Dalam Cahaya

Warna dapat didefinisikan sebagai bagian dari pengalamatan indera pengelihatan, atau sebagai sifat cahaya yang dipancarkan. Proses terlihatnya warna adalah dikarenakan adanya cahaya yang menimpa suatu benda, dan benda tersebut memantulkan cahaya ke mata (retina) kita hingga terlihatlah warna. Benda berwarna merah karena sifat pigmen benda tersebut memantulkan warna merah dan menyerap warna lainnya. Benda berwarna hitam karena sifat pigmen benda tersebut menyerap semua warna. Sebaliknya suatu benda berwarna putih karena sifat pigmen benda tersebut memantulkan semua warna. Teori dan pengenalan warna telah banyak dipaparkan oleh para ahli, diantaranya sebagai berikut:

a. Eksperimen James Clerck Maxwell (1855-1861)

Penemuan Young dan Helmholtz membuktikan bahwa terdapat hubungan antara warna cahaya yang datang ke mata dengan warna yang diterima di otak. Hal ini merupakan dukungan awal terhadap asumsi Newton tentang cahaya dan warna-warna benda. Asumsi Newton menyatakan bahwa benda yang tampak berwarna sebenarnya hanyalah penerima, penyerap, dan penerus warna cahaya yang ada dalam spektrum. James Clerck Maxwell membuat serangkaian percobaan dengan menggunakan proyektor cahaya dan penapis (filter) berwarna. 3 buah proyektor yang telah diberi penapis (filter) warna yang berbeda disorotkan ke layar putih di ruang gelap. Penumpukkan dua atau tiga cahaya berwarna ternyata menghasilkan warna cahaya yang lain (tidak dikenal) dalam pencampuran warna dengan menggunakan tinta/cat/bahan pewarna. Penumpukkan (pencampuran) cahaya hijau dan cahaya merah, misalnya menghasilkan warna kuning.

Hasil experimen Maxwell menyimpulkan bahwa warna hijau, merah dan biru merupakan warna- warna primer (utama) dalam pencampuran warna cahaya. Warna primer adalah warna- warna yang tidak dapat dihasilkan lewat pencampuran warna apapun. Melalui warna- warna primer cahaya ini (biru, hijau, dan merah) semua warna cahaya dapat dibentuk dan diciptakan. Jika ketiga warna cahaya primer ini dalam intensitas maksimum digabungkan, berdasarkan eksperimen 3 proyektor yang didemonstrasikan Maxwell.

(2)

Eksperimen Maxwell merupakan model atau tiruan yang bagus sekali untuk memudahkan pemahaman kita tentang bagaimana reseptor mata menangkap cahaya sehingga menimbulkan penglihatan berwarna di otakPencampuran warna dalam cahaya dan bahan pewarna menunjukkan gejala yang berbeda. Sekalipun begitu, dengan memperhatikan hasilnya secara seksama pada pencampuran masing- masing warna primer, dapatlah diperkirakan adanya suatu hubungan yang saling terkait satu sama lain. Warna kuning dalam cahaya ternyata dapat dihasilkan dengan menambahkan warna cahaya primer hijau pada cahaya merah. Cara menghasilkan warna cahaya baru dengan mencampurkan 2 atau lebih warna cahaya disebut “pencampuran warna secara aditif” (additive= penambahan). Warna- warna utama cahaya (merah, hijau, biru) selanjutnya kemudian dikenal juga sebagai warna- warna utama aditif (additive primaries). Pencampuran warna secara aditif hanya dipergunakan dalam pencampuran warna cahaya.

Hasil pencampuran warna ini menunjukkan gejala yang berbeda bidang pencampuran warna seperti pada cat. Dengan pencampuran bahan pewarna (cat) warna cat merah dapat dihasilkan dengan mencampur cat warna primer magenta dan cat warna primer yellow. Mencampurkan 2 atau lebih cat berwarna pada hakekatnya adalah mengurangi intensitas dan jenis warna cahaya yang dapat terpantul kembali oleh benda/cat tersebut. Pencampuran warna serupa ini dengan menggunakan pewarna/cat kemudian disebut dengan pencampuran warna secara substraktif (substractive= pengurangan). Warna- warna utama dalam cat/bahan pewarna kemudian lazim disebut dengan warna-warna utama /primer substraktif (substractive primaries).

b. Teori Newton (1642-1727)

Pembahasan mengenai keberadaan warna secara ilmiah dimulai dari hasil temuan Sir Isaac Newton yang dimuat dalam bukunya “Optics”(1704). Ia mengungkapkan bahwa warna itu ada dalam cahaya. Hanya cahaya satu- satuny sumber warna bagi setiap benda. Asumsi yang dikemukan oleh Newton didasarkan pada penemuannya dalam sebuah eksperimen. Di dalam sebuah ruangan gelap, seberkas cahaya putih matahari diloloskan lewat lubang kecil dan menerpa sebuah prisma. Ternyata cahaya putih matahari yang bagi kita tidak tampak berwarna, oleh prisma tersebut dipecahkan menjadi susunan cahaya berwarna yang tampak di mata sebagai cahaya merah, jingga, kuning, hijau, biru, nila, dan ungu, yang kemudian dikenal sebagai susunan spektrum dalam cahaya. Jika spektrum cahaya tersebut dikumpulkan dan diloloskan kembali melalui sebuah prisma, cahaya tersebut kembali menjadi cahaya put ih. Jadi, cahaya putih

(3)

(seperti cahaya matahari) sesungguhnya merupakan gabungan cahaya berwarna dalam spektrum

Gambar 2.1 Spektrum Cahaya pada Prisma

Newton kemudian menyimpulkan bahwa benda- benda sama sekali tidak berwarna tanpa ada cahaya yang menyentuhnya. Sebuah benda tampak kuning karena fotoreseptor (penangkap/penerima cahaya) pada mata manusia menangkap cahaya kuning yang dipantulkan oleh benda tersebut. Sebuah apel tampak merah bukan karena apel tersebut berwarna merah, tetapi karena apel tersebut hanya memantulkan cahaya merah dan menyerap warna cahaya lainnya dalam spektrum.

Gambar 2.2 Mata Melihat Apel Berwarna Merah

Cahaya yang dipantulkan hanya merah, lainnya diserap. Maka warna yang tampak pada pengamat adalah merah. Sebuah benda berwarna putih karena benda tersebut memantulkan semua cahaya spektrum yang menimpanya dan tidak satupun diserapnya. Dan sebuah benda tampak hitam jika benda tersebut menyerap semua unsur warna cahaya dalam spektrum dan tidak satu pun dipantulkan atau benda tersebut berada dalam gelap. Cahaya adalah satu-satunya sumber warna dan benda- benda yang tampak berwarna semuanya hanyalah pemantul, penyerap dan penerus warna-warna dalam cahaya.

(4)

2.1.2 Warna Dalam Bentuk Gelombang

Gelombang pada dasarnya adalah suatu cara perpindahan energi dari satu tempat ke tempat lainnya. Energi dipindahkan melalui pergerakan lokal yang relatif kecil pada lingkungan sekitarnya. Energi pada sinar berjalan karena perubahan lokal yang fluktuatif pada medan listrik dan medan magnet, oleh karena itu disebut radiasi elektromagnetik.

a. Panjang gelombang, frekuensi, dan kecepatan cahaya

Setiap warna mempunyai panjang gelombang dan frekuensi yang berbeda. Bentuknya dapat ditunjukkan dalam suatu bentuk gelombang sinusoida. Berikut gambar gelombang dari berbagai macam frekuensi warna:

Gambar 2.3 Gelombang frekuensi warna cahaya

Jika kita menggambarkan suatu berkas sinar sebagai bentuk gelombang, jarak antara dua puncak atau jarak antara dua lembah atau dua posisi lain yang identik dalam gelombang dinamakan panjang gelombang.

Gambar 2.4 Panjang Gelombang

Puncak- puncak gelombang ini bergerak dari kiri ke kanan. Jika dihitung banyaknya puncak yang lewat tiap detiknya, maka akan didapatkan frekuensi. Pakar pertama kali, lalu hasil perhitungan ini dinyatakan dalam satua sebesar 1 Hz menyatakan peristiwa gelombang yang terjadi satu kali per Sebagai alternatif, dapat diukur waktu antara dua buah kejadian/ peristiwa (dan menyebutnya sebagai f ) sebagai hasil kebalikan dari periode (T ), seperti nampak dari rumus di bawah ini:

(5)

f = 1 ... (2.1) T

dengan,

T = perioda (m) dan

f = frekuensi (Hz).

Sinar oranye, mempunyai frekuensi sekitar 5 x 1014 Hz ( dapat dinyatakan dengan 5 x 108 MHz - megahertz). Artinya terdapat 5 x 1014 puncak gelombang yang lewat tiap detiknya. Sinar mempunyai kecepatan tetap pada media apapun. Sinar

selalu melaju pada kecepatan sekitar 3 x 108 meter per detik pada kondisi hampa, dan dikenal dengan kecepatan cahaya. Terdapat hubungan yang sederhana antara panjang gelombang dan frekuensi dari suatu warna dengan kecepatan cahaya:

c = λ. f... (2.2) dengan,

c = kecepatan cahaya ( 3 x 108m/s) , λ = panjang gelombang (m) dan

f = frekuensi (Hz).

Hubungan ini artinya jika ki a menaikkan frekuensi, maka panjang gelombang akan berkurang. Sebagai contoh, jika kita mendapatkan sinar warnamerah mempunyai panjang gelombang 650 nm, dan hijau 540 nm, maka dapat diketahui bahwa warna hijau memiliki frekuensi yang besar daripada warna merah.

b. Spektrum Warna

Warna yang kita lihat diinterpretasikan dalam bentuk spektrum warna atau spektrum sinar tampak. Berikut adalah warna –warna dari spektrum sinar tampak:

(6)

Warna Panjang gelombang (nm) Ungu 380 - 435 Biru 435 - 500 Hijau 520-565 Orange 590-625 Merah 625-740

Tabel 2.1 Spektrum Warna

Pada kenyataannya, warna saling bercampur satu sama lain. Spektrum warna tidak hanya terbatas pada warna- warna yang dapat kita lihat. Sangat mungkin mendapatkan panjang gelombang yang lebih pendek dari sinar ungu atau lebih panjang dari sinar merah. Pada spektrum yang lebih lengkap, akan ditunjukan ultra-unggu dan infra-merah, tetapi dapat diperlebar lagi hingga sinar-X dan gelombang radio, diantara sinar yang lain. Gambar berikut menunjukan posisi spektrum-spektrum tersebut.

2.2 Teknik Konversi Frekuensi Output Sensor Menjadi Data Digital

Secara umum frekuensi adalah jumlah gelombang yang terjadi dalam waktu tertentu. Dalam elektronika digital, pengertian frekuensi disamakan dengan sinyal atau gelombang kotak atau juga pulsa. Nilai frekuensi dapat dihitung dari jumlah gelombang kotak dalam selang waktu tertentu.

Berdasarkan gambar diatas dalam selang waktu 1 milidetik frekuensi yang dihasilkan dapat diketahui dengan menghitung jumlah gelombang kotak atau disebut juga pulsa-pulsa digital. Misalkan pada gambar 2.8 (b) terjadi 16 pulsa kota dalam waktu 1 milidetik, berarti frekuensi yang dihasilkan adalah 16.000 pulsa perdetik atau 16kHz.

Demikian juga pada gambar 2.8(c) terjadi 8 gelombang kotak atau pulsa dalam 1 milidetik, berarti frekuensinya adalah 8.000 pulsa per detik atau 8kHz.Oleh karena itu, untuk dapat mengubah data frekuensi output sensor maka program yang diisikan ke

(7)

mikrokontroler harus sesuai/ mengikuti prosedur seperti yang telah dijelaskan diatas. Yaitu, frekuensi output/sinyal dari sensor diambil dalam selang waktu tertentu. Kemudian jumlah pulsa yang diterima dalam selang waktu tersebut disimpan kedalam register 8 bit yang ada pada mikrokontroler untuk dikonversikan menjadi data digital 8 bit dan menampilkan hasilnya melalui fasilitas port I/O yang ada pada mikrokontroler. Data digital yang dihasilkan dapat diubah kembali kedalam frekuensi dengan cara yang dijelaskan seperti diatas.

2.3 Pengertian LDR

Light Dependent Resistor atau disingkat dengan LDR adalah jenis Resistor yang nilai hambatan atau nilai resistansinya tergantung pada intensitas cahaya yang diterimanya. Nilai Hambatan LDR akan menurun pada saat cahaya terang dan nilai Hambatannya akan menjadi tinggi jika dalam kondisi gelap. Dengan kata lain, fungsi LDR (Light Dependent Resistor) adalah untuk menghantarkan arus listrik jika menerima sejumlah intensitas cahaya (Kondisi Terang) dan menghambat arus listrik dalam kondisi gelap.

Naik turunnya nilai Hambatan akan sebanding dengan jumlah cahaya yang diterimanya. Pada umumnya, Nilai Hambatan LDR akan mencapai 200 Kilo Ohm (kΩ) pada kondisi gelap dan menurun menjadi 500 Ohm (Ω) pada Kondisi Cahaya Terang.

LDR (Light Dependent Resistor) yang merupakan Komponen Elektronika peka cahaya ini sering digunakan atau diaplikasikan dalam Rangkaian Elektronika sebagai sensor pada Lampu Penerang Jalan, Lampu Kamar Tidur, Rangkaian Anti Maling, Shutter Kamera, Alarm dan lain sebagainya. LDR terdiri dari sebuah piringan bahan semikonduktor dengan dua buah elektroda pada permukaannya. Dalam gelap atau dibawah cahaya yang redup, bahan piringannya hanya mengandung electron bebas yang relative kecil. Hanya tersedia sedikit electron untuk mengalirkan muatan listrik. Hal ini berarti bahwa, sifat konduktor yang buruk untuk arus listrik. Dengan kata lain, nilai tahanan bahan sangat tinggi. Dibawah cahaya yang cukup terang, lebih banyak electron dapat melepaskan diri dari atom-atom bahan semikonduktor ini. Terdapat lebih banyak electron bebas yang dapat mengalirkan muatan listrik. Dalam keadaan ini, bahan bersifat sebagai konduktor yang baik. Tahan listrik bahan rendah. Semakin terang cahaya yang mengenai bahan, semakin banyak electron yang tersedia, dan semakin rendah pula.

(8)

Gambar 2.5 Bentuk dan Simbol LDR

2.4 ARDINO UNO

Arduino adalah pengendali mikro single-board yang bersifat open-source, diturunkan dari Wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. Hardwarenya memiliki prosesor Atmel AVR dan softwarenya memiliki bahasa pemrograman sendiri. Saat ini Arduino sangat populer di seluruh dunia. Banyak pemula yang belajar mengenal robotika dan elektronika lewat Arduino karena mudah dipelajari. Tapi tidak hanya pemula, para hobbyist atau profesional pun ikut senang mengembangkan aplikasi elektronik menggunakan Arduino.

Gambar 2.6 Arduino uno

Bahasa yang dipakai dalam Arduino bukan assembler yang relatif sulit, tetapi bahasa C yang disederhanakan dengan bantuan pustaka-pustaka (libraries) Arduino. Arduino juga

(9)

menyederhanakan proses bekerja dengan mikrokontroler, sekaligus menawarkan berbagai macam kelebihan antara lain:

a. Murah – Papan (perangkat keras) Arduino biasanya dijual relatif murah (antara 125ribu hingga 400ribuan rupiah saja) dibandingkan dengan platform mikrokontroler pro lainnya. Jika ingin lebih murah lagi, tentu bisa dibuat sendiri dan itu sangat mungkin sekali karena semua sumber daya untuk membuat sendiri Arduino tersedia lengkap di website Arduino bahkan di website-website komunitas Arduino lainnya. Tidak hanya cocok untuk Windows, namun juga cocok bekerja di Linux.

b. Sederhana dan mudah pemrogramannya – Perlu diketahui bahwa lingkungan pemrograman di Arduino mudah digunakan untuk pemula, dan cukup fleksibel bagi mereka yang sudah tingkat lanjut. Untuk guru/dosen, Arduino berbasis pada lingkungan pemrograman Processing, sehingga jika mahasiswa atau murid-murid terbiasa menggunakan Processing tentu saja akan mudah menggunakan Arduino.

c. Perangkat lunaknya Open Source – Perangkat lunak Arduino IDE dipublikasikan sebagai Open Source, tersedia bagi para pemrogram berpengalaman untuk pengembangan lebih lanjut. Bahasanya bisa dikembangkan lebih lanjut melalui pustaka-pustaka C++ yang berbasis pada Bahasa C untuk AVR.

d. Perangkat kerasnya Open Source – Perangkat keras Arduino berbasis mikrokontroler ATMEGA8, ATMEGA168, ATMEGA328 dan ATMEGA1280 (yang terbaru ATMEGA2560). Dengan demikian siapa saja bisa membuatnya (dan kemudian bisa menjualnya) perangkat keras Arduino ini, apalagi bootloader tersedia langsung dari perangkat lunak Arduino IDE-nya. Bisa juga menggunakan breadoard untuk membuat perangkat Arduino beserta periferal-periferal lain yang dibutuhkan.

2.4.1 KELEBIHAN ARDUINO

Tidak perlu perangkat chip programmer karena didalamnya sudah ada bootloadder yang akan menangani upload program dari komputer.Sudah memiliki sarana komunikasi USB, Sehingga pengguna laptop yang tidak memiliki port serial/RS323 bisa menggunakannya. Memiliki modul siap pakai ( Shield ) yang bisa ditancapkan pada board arduino. Contohnya shield GPS, Ethernet,dll.

(10)

2.4.2 SOKET USB

Soket USB adalah soket kabel USB yang disambungkan kekomputer atau laptop.Yang berfungsi untuk mengirimkan program ke arduino dan juga sebagai port komunikasi serial.

2.4.3 INPUT/OUTPUT DIGITAL DAN INPUT ANALOG

Input/output digital atau digital pin adalah pin pin untuk menghubungkan arduino dengan komponen atau rangkaian digital. contohnya , jika ingin membuat LED berkedip,LED tersebut bisa dipasang pada salah satu pin input atau output digital dan ground. komponen lain yang menghasilkan output digital atau menerima input digital bisa disambungkan ke pin pin ini.Input analog atau analog pin adalah pin pin yang berfungsi untuk menerima sinyal dari komponen atau rangkaian analog. contohnya , potensiometer, sensor suhu, sensor cahaya, dll.

2.4.4 Baterai / Adaptor

Soket baterai atau adaptor digunakan untuk menyuplai arduino dengan tegangan dari baterai/adaptor 9V pada saat arduino sedang tidak disambungkan kekomputer. Jika arduino sedang disambungkan kekomputer dengan USB, Arduino mendapatkan suplai tegangan dari USB, Jika tidak perlu memasang baterai/adaptor pada saat memprogram arduino.

Figur
