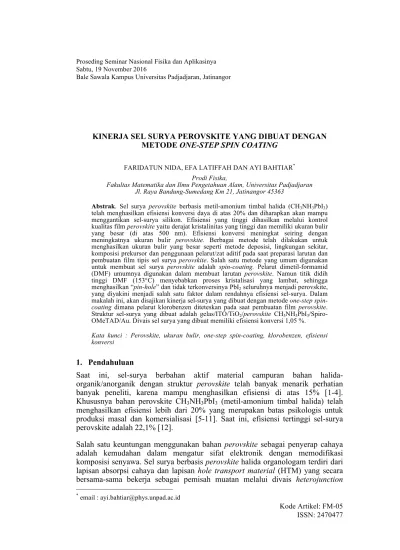

KINERJA SEL SURYA PEROVSKITE YANG DIBUAT DENGAN
METODE ONE-STEP SPIN COATING
FARIDATUN NIDA, EFA LATIFFAH DAN AYI BAHTIAR*
Prodi Fisika,
Fakultas Matematika dan Ilmu Pengetahuan Alam, Universitas Padjadjaran Jl. Raya Bandung-Sumedang Km 21, Jatinangor 45363
Abstrak. Sel surya perovskite berbasis metil-amonium timbal halida (CH3NH3PbI3)
telah menghasilkan efisiensi konversi daya di atas 20% dan diharapkan akan mampu menggantikan sel-surya silikon. Efisiensi yang tinggi dihasilkan melalui kontrol kualitas film perovskite yaitu derajat kristalinitas yang tinggi dan memiliki ukuran bulir yang besar (di atas 500 nm). Efisiensi konversi meningkat seiring dengan meningkatnya ukuran bulir perovskite. Berbagai metode telah dilakukan untuk menghasilkan ukuran bulir yang besar seperti metode deposisi, lingkungan sekitar, komposisi prekursor dan penggunaan pelarut/zat aditif pada saat preparasi larutan dan pembuatan film tipis sel surya perovskite. Salah satu metode yang umum digunakan untuk membuat sel surya perovskite adalah spin-coating. Pelarut dimetil-formamid (DMF) umumnya digunakan dalam membuat larutan perovskite. Namun titik didih tinggi DMF (153°C) menyebabkan proses kristalisasi yang lambat, sehingga menghasilkan “pin-hole” dan tidak terkonversinya PbI2 seluruhnya menjadi perovskite,
yang diyakini menjadi salah satu faktor dalam rendahnya efisiensi sel-surya. Dalam makalah ini, akan disajikan kinerja sel-surya yang dibuat dengan metode one-step spin-coating dimana pelarut klorobenzen diteteskan pada saat pembuatan film perovskite. Struktur sel-surya yang dibuat adalah gelas/ITO/TiO2/perovskite CH3NH3PbI3
/Spiro-OMeTAD/Au. Divais sel surya yang dibuat memiliki efisiensi konversi 1,05 %.
Kata kunci : Perovskite, ukuran bulir, one-step spin-coating, klorobenzen, efisiensi konversi
1. Pendahuluan
Saat ini, sel-surya berbahan aktif material campuran bahan
halida-organik/anorganik dengan struktur perovskite telah banyak menarik perhatian
banyak peneliti, karena mampu menghasilkan efisiensi di atas 15% [1-4]. Khususnya bahan perovskite CH3NH3PbI3 (metil-amonium timbal halida) telah menghasilkan efisiensi lebih dari 20% yang merupakan batas psikologis untuk produksi masal dan komersialisasi [5-11]. Saat ini, efisiensi tertinggi sel-surya perovskite adalah 22,1% [12].
Salah satu keuntungan menggunakan bahan perovskite sebagai penyerap cahaya
adalah kemudahan dalam mengatur sifat elektronik dengan memodifikasi
komposisi senyawa. Sel surya berbasis perovskite halida organologam terdiri dari
lapisan absorpsi cahaya dan lapisan hole transport material (HTM) yang secara
organik/anorganik [13]. Perovskite sendiri berfungsi sebagai lapisan aktif yang mengabsorpsi cahaya matahari. Selain itu terdapat juga lapisan ETM (electron
transport material) sebagai akseptor elektron, biasanya menggunakan oksida
seperti zink oksida (ZnO) atau titanium oksida (TiO2). Lapisan HTM yang
berfungsi sebagai akseptor hole biasanya digunakan spiro-OMeTAD. Sedangkan
substrat konduktif transparan yang umum digunakan adalah indium tin oxide
(ITO) atau fluorine-doped tin oxide (FTO).
Metode spin-coating, umumnya digunakan dalam pembuatan semua lapisan
dalam sel-surya perovskite, mulai pelapisan ETM, perovskite, HTM. Sedangkan lapisan elektroda emas atau perak digunakan metode evaporasi. Kontrol morfologi
lapisan perovskite sangat krusial untuk menghasilkan film yang homogen, ukuran
bulir (grain size) yang besar dan bebas “pinhole” sehingga menghasilkan sel-surya dengan efisiensi yang tinggi. Umumnya lapisan perovskite CH3NH3PbI3 dibuat dalam dua tahap, yaitu melalui pelapisan PbI2 terlebih dahulu, kemudian diikuti dengan pelapisan metil-amonium iodida (MAI) atau disebut dengan
two-step spin-coating method [1,2]. Namun dalam metode tersebut, terlalu banyak
parameter yang harus dikontrol, seperti temperatur proses spin-coating, kecepatan
putaran dan waktu spin-coating lapisan MAI. Dalam makalah ini, pembuatan
lapisan perovskite CH3NH3PbI3 dilakukan dalam one-step spin-coating method
dimana larutan PbI2 dan larutan MAI dicampurkan dalam satu larutan dan
kemudian dilakukan spin-coating. Tetesan klorobenzen diberikan ketika proses
spin-coating lapisan perovskite dilakukan untuk membantu proses kristalisasi
perovskite, sehingga dihasilkan lapisan perovskite yang homogen, bebas pinhole
dan ukuran bulir yang besar. Metode one-step spin-coating dalam pembuatan
lapisan perovskite lebih sederhana, karena parameter yang harus dikontrol lebih
sedikit dibandingkan dengan two-step spin-coating method.
2. Metode Penelitian
Bahan yang digunakan untuk pembuatan lapisan perovskite (CH3NH3PbI3) adalah
PbI2 (LT-S9147), metyl-ammonium iodine (CH3NH3I) (LT-S9126), dimetyl
formamide (DMF) (Sigma-Aldrich, anhydrous 99,8%), DMSO, chlorobenzene
(S6841791421, Merck KGaA), Spiro-OMeTAD (Lumtech Inc.) dan kawat Au.
Persiapan Substrat. Substrat yang digunakan adalah substrat kaca yang telah dilapisi ITO (Indium Tin Oxide). Substrat dibersihkan menggunakan ultrasonic
bath dengan perulangan empat kali dengan masing-masih tahapan dimasukkan
dalam cairan deterjen, akuades, aseton dan terakhir 2-propanol. Kemudian
substrat dimasukkan kedalam spinner untuk dikeringkan, dan tahapan terakhir
(a )
Gambar 1. (a) proses stirring larutan TiO2 (b) film TiO2
Pembuatan Film TiO2. TiO2 sebanyak 172 𝜇L dalam 1 mL ethanol di-stirring pada temperatur ruang selama 45 menit, seperti terlihat pada Gambar 1(a). Kemudian larutan difiltrasi dengan menggunakan mebran. Film TiO2 dideposisi
menggunakan metode spin coating dengan kecepatan 700 rpm selama 2 s,
dilanjutkan dengan kecepatan 2000 rpm selama 60 s. Setelah proses spin coating,
film di-annealing pada temperatur 125oC selama 5 menit (Gambar 1(b)).
Pembuatan Lapisan MAPbI3. CH3NH3I sebanyak 159 mg dan PbI2 sebanyak
462 mg dilarutkan menggunakan 71 𝜇L DMSO ditambah 632 𝜇L DMF
(dimetil-formamid) kemudian distirring selama 1 jam pada temperatur ruang. Setelah
terbentuk larutan yang homogen, kemudian larutan difiltrasi menggunakan
membran. Proses pembuatan lapisan MAPbI3 (perovskite) dilakukan
menggunakan metode spin coating dengan kecepatan 700 rpm (2s) dan 2000 rpm
(40s) setelah 15s kemudian didrip dengan klorobenzen. Film perovskite kemudian
di-annealing pada temperatur 100oC selama 20 menit
Pembuatan Film Spiro-OMeTAD. Larutan Spiro-OMeTAD dalam klorobenzen sebanyak 250 𝜇L di-spin coating diatas lapisan perovskite dengan kecepatan
1500 rpm (2s) dan 4000 rpm (30s). Kemudian film di-annealing pada temperatur
100oC selama 20 menit.
Pembuatan Lapisan Au. Pembuatan lapisan Au menggunakan metode vapor
deposition. Lapisan aktif perovskite yang sudah dibuat diletakkan pada sample
holder yang kemudian dilakukan pelapisan Au sebagai elektroda sel surya dengan
pola evaporasi tegak lurus terhadap pola ITO menggunakan vacuum evaporator,
seperti diperlihatkan pada Gambar 2. Struktur sel surya yang dibuat adalah
Glass/ITO/TiO2/MAPbI3/Spiro-OMeTAD/Au.
(b )
Pengukuran Kurva I-V. Karakteristik sel-surya perovskite dilakukan dengan mengukur kurva I-V menggunakan solar simulator AM 1,5. Sebelum dilakukan
pengukuran, sampel sel surya diletakkan pada PCB (Printed circuit board)
sebagai holder yang dapat mempermudah pengukuran serta dipasangkan kawat
tembaga sebagai probe anoda dan katoda. Sebagai referensi digunakan sel-surya
silikon yang telah diketahui parameter arus yang dihasilkannya untuk mengatur intensitas cahaya solar simulator. Pengukuran dilakukan dengan dua parameter keadaan, yaitu keadaan tanpa disinari (keadaan gelap) dan keadaan disinari (keadaan terang).
3. Hasil dan Pembahasan
Kurva I-V sel-surya perovskite untuk dua-buah sel baik dalam keadaan disinari maupun keadaan gelap diperlihatkan pada Gambar 3. Kurva I-V yang diperoleh pada keadaan gelap menunjukkan kurva yang sama dengan kurva karakteristik dioda. Hal ini berarti bahwa sambungan p-i-n (p-i-n junction) pada sel surya
perovskite yang dibuat telah terbentuk dengan lapisan TiO2 sebagai lapisan tipe-n,
lapisan perovskite sebagai lapisan intrinsik dan lapisan Spiro-OMeTAD sebagai lapisan tipe-p.
Gambar 3. Kurva I-V sel-surya dalam keadaan disinari dan keadaan gelap.
Kurva pada keadaan terang berbeda bentuknya dengan kurva keadaan gelap dan membentuk kurva histeresis sifat optoelektrik perovskite. Hal ini berarti bahwa terjadi aliran muatan dari lapisan perovskite ke elektroda ketika sel surya disinari. Hasil pengukuran menghasilkan tegangan terbuka (VOC) 0,76 Volt, rapat arus hubung singkat (JSC) 3,78 mA/cm2, faktor pengisi (fill factor, FF) 0,36 dan efisiensi konversi (PCE) 1,05%.
-5,0 -4,0 -3,0 -2,0 -1,0 0,0 1,0 2,0 -0,2 0,0 0,2 0,4 0,6 0,8 1,0 1,2
J
(mA
c
m
-2)
V
(Volt)
disinari
gelap
Nilai ini jauh lebih rendah dibandingkan dengan nilai efisiensi yang telah dicapai oleh kelompok lain. Hal ini karena banyak faktor yang sangat menentukan dan yang paling krusial adalah pembuatan lapisan TiO2 yang masih belum rata dan homogen, sehingga mengakibatkan hubung-singkat antara katoda dan anoda yang diindikasikan dengan rendahnya nilai FF atau akibat tahanan seri Rs yang besar. Rapat arus juga masih sangat kecil, yang kemungkinan diakibatkan belum optimalnya lapisan perovskite yang dibuat atau masih terlalu tipis. Oleh karena itu masih diperlukan optimasi dalam pembuatan lapisan perovskite dengan metode
one-step spin-coating ini.
4. Kesimpulan
Telah dilakukan pembuatan sel surya perovskite dengan struktur
gelas/ITO/TiO2/perovskite CH3NH3PbI3/Spiro-OMeTAD/Au, dimana lapisan
perovskite dibuat dengan metode one-step spin coating dan menggunakan pelarut
klorobenzen selama proses spin-coating. Hasil pengukuran I-V menghasilkan
tegangan terbuka (VOC) 0,76 Volt, rapat arus hubung singkat (JSC) 3,78 mA/cm2,
faktor pengisi (fill factor, FF) 0,36 dan efisiensi konversi (PCE) 1,05%.
