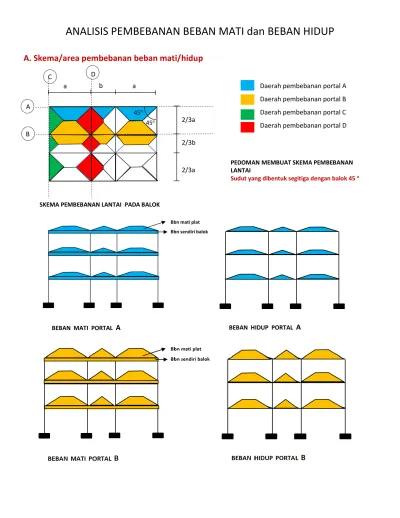

ANALISIS PEMBEBANAN BEBAN MATI dan BEBAN HIDUP
A. Skema/area pembebanan beban mati/hidup
a b a
2/3a
2/3b
2/3a
C D
A
B
Daerah pembebanan portal A Daerah pembebanan portal B Daerah pembebanan portal C Daerah pembebanan portal D
SKEMA PEMBEBANAN LANTAI PADA BALOK
PEDOMAN MEMBUAT SKEMA PEMBEBANAN LANTAI
Sudut yang dibentuk segitiga dengan balok 45 o 45o
45o
Bbn sendiri balok Bbn mati plat
BEBAN MATI PORTAL A BEBAN HIDUP PORTAL A
B. Skema/area pembebanan beban mati+hidup untuk perhitungan beban gempa
a b a
2/3a
2/3b
2/3a A
B
Daerah pembebanan portal A Daerah pembebanan portal B
SKEMA PEMBEBANAN untuk perhitungan beban gempa
1/3a 1/3a 1/3b
Validasi hitungan SAP/ETABS
Hasil hitungan SAP/ETABS maupun program sejenisnya perlu divalidasi dengan hitungan manual Validasi cukup diwakili pada beban hidup
BEBAN HIDUP PORTAL A UNTUK BEBAN TRAPESIUM
a b a
2/3a
2/3b
2/3a
C D
Daerah pembebanan portal C Daerah pembebanan portal D
SKEMA PEMBEBANAN untuk perhitungan beban gempa
½.a ½.a ½.b
Momen out put hasil SAP/ETAB dibandingkan dengan
Selisihnya < 2 %
BEBAN HIDUP PORTAL D
Momen out put hasil SAP/ETAB dibandingkan dengan
Selisihnya < 2 %
