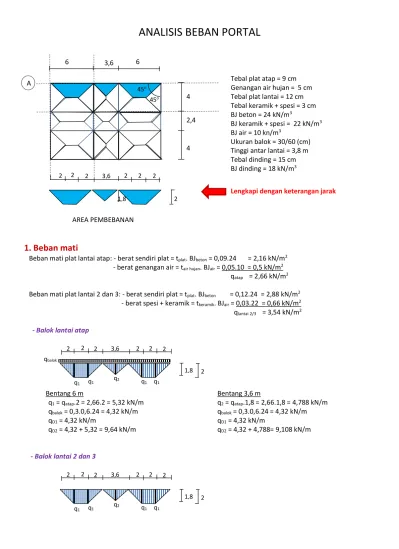

ANALISIS BEBAN PORTAL

AREA PEMBEBANAN

1. Beban mati

Beban mati plat lantai atap: - berat sendiri plat = tplat. BJbeton = 0,09.24 = 2,16 kN/m² - berat genangan air = tair hujan. BJair = 0,05.10 = 0,5 kN/m²

qatap = 2,66 kN/m² Beban mati plat lantai 2 dan 3: - berat sendiri plat = tplat. BJbeton = 0,12.24 = 2,88 kN/m²

- berat spesi + keramik = tkeramik. BJair = 0,03.22 = 0,66 kN/m² qlantai 2/3 = 3,54 kN/m² - Balok lantai atap

Bentang 6 m Bentang 3,6 m

q1 = qatap.2 = 2,66.2 = 5,32 kN/m q2 = qatap.1,8 = 2,66.1,8 = 4,788 kN/m

qbalok = 0,3.0,6.24 = 4,32 kN/m qbalok = 0,3.0,6.24 = 4,32 kN/m

qD1 = 4,32 kN/m qD1 = 4,32 kN/m

qD2 = 4,32 + 5,32 = 9,64 kN/m qD2 = 4,32 + 4,788= 9,108 kN/m

- Balok lantai 2 dan 3

6 3,6 6

4

2,4

4

A 45^o

45^o

Tebal plat atap = 9 cm Genangan air hujan = 5 cm Tebal plat lantai = 12 cm Tebal keramik + spesi = 3 cm BJ beton = 24 kN/m³

BJ keramik + spesi = 22 kN/m³ BJ air = 10 kn/m³

Ukuran balok = 30/60 (cm) Tinggi antar lantai = 3,8 m Tebal dinding = 15 cm BJ dinding = 18 kN/m³

2 3,6

2 1,8

2 3,6

q1 q1 q1 q1

2 2 2 2 2 2

q2

1,8

2 3,6

q1 q1 q1 q1

2 2 2 2 2 2

q2

1,8 qbalok

2 2 2 2 2

Lengkapi dengan keterangan jarak

Bentang 6 m Bentang 3,6 m

q1 = qatap.2 = 3,54.2 = 7,08 kN/m q2 = qatap.1,8 = 3,54.1,8 = 6,372 kN/m

qbalok = 0,3.0,6.24 = 4,32 kN/m qbalok = 0,3.0,6.24 = 4,32 kN/m

qdinding = (3,8 – 0,6).0,15.18 = 8,64 kN/m qdinding = (3,8 – 0,6).0,15.18 = 8,64 kN/m qD1 = 4,32 + 8,64 = 12,96 kN/m qD1 = 4,32 + 8,64 = 12,96 kN/m

qD2 = 4,32 + 8,64 + 7,08 = 20,04 kN/m qD2 = 4,32 + 8,64 + 6,372 = 19,335 kN/m

Catatan : qdinding = (hdinding – hbalok).tdinding.BJdinding

Kemudian dilakukan analisis struktur dengan input beban mati seperti di atas

2. Beban hidup

Misal : beban mati lantai atap = 1,5 kN/m² beban mati lantai 2 dan 3 = 5 kN/m² - Balok lantai atap

Bentang 6 m Bentang 3,6 m

q1 = qhidup atap.2 = 1,5.2 = 3 kN/m q2 = qhidup atap.1,8 = 1,5.1,8 = 2,7 kN/m

qL1 = 3 kN/m qL2 = 2,7 kN/m

- Balok lantai 2 dan 3

Bentang 6 m Bentang 3,6 m

q1 = qhidup lantai.2 = 5.2 = 10 kN/m q2 = qhidup lantai.1,8 = 5.1,8 = 8 kN/m

qL1 = 10 kN/m qL2 = 8 kN/m

2 3,6

q1 q1 q1 q1

2 2 2 2 2 2

q2

1,8

2 3,6

q1 q1 q1 q1

2 2 2 2 2 2

q2

1,8

Kemudian dilakukan analisis struktur dengan input beban hidup seperti gambar di atas Validasi hasil SAP dilakukan sebagai berikut: diambil contoh satu bentang balok

Syarat:

1. Momen hasil SAP < hitungan rumus 2. Selisih hitungan rumus dan SAP < 25 %
