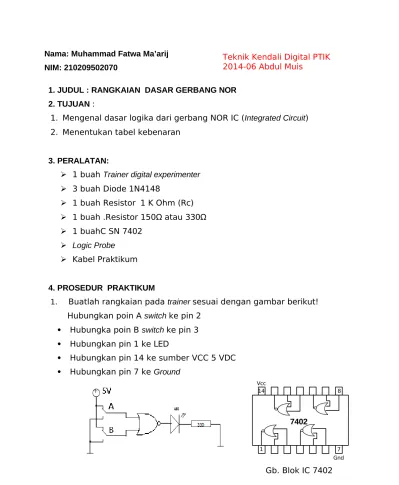

Nama: Muhammad Fatwa Ma’arij NIM: 210209502070

1. JUDUL : RANGKAIAN DASAR GERBANG NOR 2. TUJUAN :

1. Mengenal dasar logika dari gerbang NOR IC (Integrated Circuit) 2. Menentukan tabel kebenaran

3. PERALATAN:

 1 buah Trainer digital experimenter

 3 buah Diode 1N4148

 1 buah Resistor 1 K Ohm (Rc)

 1 buah .Resistor 150Ω atau 330Ω

 1 buahC SN 7402

Logic Probe

 Kabel Praktikum

4. PROSEDUR PRAKTIKUM

1. Buatlah rangkaian pada trainer sesuai dengan gambar berikut!

Hubungkan poin A switch ke pin 2

 Hubungka poin B switch ke pin 3

 Hubungkan pin 1 ke LED

 Hubungkan pin 14 ke sumber VCC 5 VDC

 Hubungkan pin 7 ke Ground

Vcc

Gnd

Gb. Blok IC 7402

14 8

1 7

7402

Teknik Kendali Digital PTIK 2014-06 Abdul Muis

Mappalotteng

(2)

2.Coba rangkaian dan buat tabel kebenaran dari rangkaian di atas!

Input A Input B Output LED

Low Low LED menyala

Low High LED mati

High Low LED mati

High High LED mati

(3)

3. Buat dan cobalah rangkaian gerbang NOR dengan 3 input pada trainer!

Input A Input B Input C Output

U1:B Output U1:A LED

Low Low Low High Low Mati

Low Low High Low High Menyala

Low High Low Low High Menyala

Low High High Low High Menyala

High Low Low High Low Mati

High Low High Low Low Mati

High High Low Low Low Mati

High High High Low Low Mati

(4)
(5)
(6)

4. Tuliskan persamaan Aljabar Boole untuk gerbang NOR 2 input dan 3 input!

 Gerbang NOR 2 input

Y = (A+B)’

Output Y akan bernilai High (1) hanya jika kedua nilai A dan B bernilai Low (0).

 Gerbang NOR 3 input

Y = (A + B + C)’

Output Y akan bernilai High (1) hanya jika A, B, dan C bernilai Low (0).

(7)

5. Gambarkan diagram pulsa dan rangkaian persamaan listrik dari gerbang NOR!

6 .KESIMPULAN
