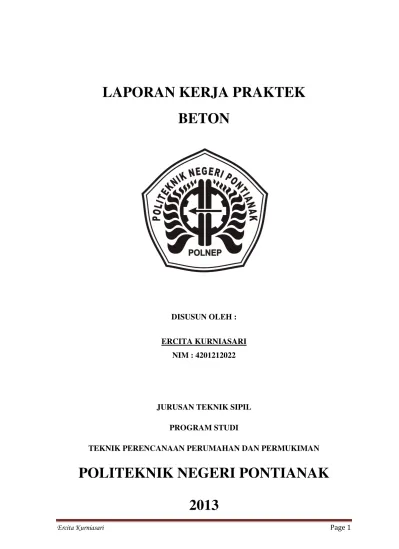

LAPORAN KERJA PRAKTEK BETON

DISUSUN OLEH : ERCITA KURNIASARI

NIM : 4201212022

JURUSAN TEKNIK SIPIL PROGRAM STUDI

TEKNIK PERENCANAAN PERUMAHAN DAN PERMUKIMAN

POLITEKNIK NEGERI PONTIANAK

2013

(2)

LAPORAN KERJA PRAKTEK BETON

Diajukan Untuk Memenuhi Salah Satu Syarat Mata Kuliah Kerja Praktek

Jenjang Diploma IV

Program Studi Teknik Perencanaan Perumahan dan Permukiman

DISUSUN OLEH : ERCITA KURNIASARI

NIM : 4201212022

JURUSAN TEKNIK SIPIL

POLITEKNIK NEGERI PONTIANAK

2013

(3)

KATA PENGANTAR

Dengan memanjatkan puji dan syukur atas kehadirat ALLAH SWT karena atas rahmat, taufik serta karunia-Nya, sehingga saya bisa menyelesaikan penulisan laporan mata kuliah kerja praktek beton sesuai dengan batas waktu yang telah ditentukan. Maksud dari penyusunan laporan ini adalah untuk memenuhi tugas kuliah POLNEP. Dalam kesempatan ini saya menyadari bahwa tanpa bantuan, dorongan, dan bimbingan dari berbagai pihak, laporan ini tidak akan selesai dengan baik dan sempurna. Oleh karena itu penulis mengucapkan terima kasih sebesar-besarnya kepada :

1. Orang tua yang telah doa dan dukungan.

2. Bapak Asmadi ST.MT selaku dosen praktek kerja beton 3. Teman-teman jurusan teknik sipil dan perencanaan

Saya berharap demi kesempurnaan penulisan laporan ini, memohon sumbangan kritik dan saran untuk memperbaiki penulisan laporan yang akan datang.

Demikian kata pengantar dari saya. Akhirnya saya mengucapkan terima kasih yang sebesar-besarnya, dan semoga laporan ini, dapat bermanfaat bagi kita semua AMIN.

Pontianak, November 2013

Penulis

(4)

DAFTAR ISI

HALAMAN SAMPUL KATA PENGANTAR DAFTAR ISI

BAB I

PENDAHULUAN

1.1LatarBelakang ...………...

1.2Maksud dan Tujuan ...………..………....

1.3Ruang Lingkup pengerjaan ....……….…...

BAB II

DASAR TEORI

2.1 Pengertian ………...…….

2.2 Karakteristik Beton yang Baik……...……….

2.3 Bahan Pembentuk Beton ...

2.4 Kinerja Beton ...

2.5 Kuat Tekan Beton ...

2.6 Perancangan Campuran Beton ...

2.7 Kelebihan dan Kekurangan Beton ...

BAB III

PEMBAHASAN

3.1 Keselamatan Kerja ...

3.2 Pengerjaan ...

BAB IV

DAFTAR GAMBAR

4.1 Alat dan Bahan…..………...

4.2 Pengerjaan ………...

BAB V PENUTUP

5.1 Kesimpulan ...

5.2 Saran ...

1 1 1

2 2 2 3 3 3 5

6 6

16 18

22 22 DAFTAR PUSTAKA

(5)

BAB I

PENDAHULUAN

1.1 Latar Belakang

Beton adalah campuran yang terdiri dari agregat (kasar dan halus) di tambah semen (PC), air ,admixture (bahan tambah) jika diperlukan,diaduk sampai homogen dan sampai waktu tertentu ia dapat menjadi suatu masa yang kompak/keras seperti batu. Setelah mengeras,beton mempunyai sifat menahan gaya tekan sampai batas yang ditentukan dan tidak mampu menahan gaya tarik. Sehingga diperlukan tulangan didalam beton agar beton mampu menahan gaya tekan sekaligus gaya tarik.

Beton yang digunakan sebagai struktur dalam konstruksi teknik sipil, dapat dimanfaatkan untuk banyak hal. Dalam teknik sipil sturuktur beton digunakan untuk bangunan pondasi,kolom,balok,dan pelat.

Pada praktek kerja beton kali ini kami para mahasiswa diajarkan bagaimana merencanakan,membuat,dan mengaplikasikan beton aupun tulangannya dalam kerja dilapangan sehingga diharapkan kami akan menjadi tenaga profesional dalam bidang sipil untuk pengerjaan-pengerjaan bangunan.

1.2 Maksud dan Tujuan

Pelaksanaan praktek kerja beton ini mempunyai peranan yang cukup besar bagi mahasiswa Teknik Sipil Politeknik Pontianak yaitu agar mahasiswa dapat memahami dan menerapkan :

 Dasar teori tentang konstruksi beton dan aplikasinya dilapangan yang meliputi penulangan dan pengecoran

 Perencanaan dan analisa perhitungan dalam praktek kerja

 Efisiensi waktu,kebutuhan bahan, dan peralatan serta kedisiplinan dalam bekerja

 Cara-cara pengecoran yang tepat 1.3 Ruang Lingkup Pekerjaan

Pelaksanaan praktek kerja beton ini dibagi menjadi dua bagian, yaitu pembuatan tulangan dan pengecoran (pembetonan). Untuk pembuatan tulangan meliputi :

 Latihan dasar (pembengkokan dan pembuatan begel)

 Penulangan plat beton

 Penulangan balok beton

 Pengecoran (pembetonan)

(6)

BAB II DASAR TEORI

2.1 Pengertian

Beton adalah material yang kuat dalam kondisi tekan, tetapi lemah dalam kondisi tarik, kuat tariknya bervariasi dari 8-4% dari kuat tekannya. Karena rendahnya kapasitas tarik tersebut, maka dipasanglah tulangan.

Beton merupakan fungsi dari bahan penyusunnya yang terdiri dari bahan semen,agregat kasas dan halus, air dan bahan tambah (admixture).

2.2 Karakteristik Beton yang Baik

 Kepadatan

Sepadat mungkin terisi oelh agregat dan pasta semen

 Kekuatan

Beton harus mempunyai kekuatan dan daya tahan internal

 Faktor Air Semen

Faktor air harus terkontrol sehingga memenuhi persyaratan kekuatan beton yang direncanakan

 Tektur

Permukaan beton harus mempunyai kerapatan dan kekerasan tekstur yang tahan segala cuaca

2.3 Bahan Pembentuk Beton

 Semen, merupakan matrial yang bersifat hidrolik, artinya semen dapat bereaksi dengan air dan membentuk suatu masa yang keras. Selain itu semen juga bersifat adhesif dan kohesif yang diperlukan untuk mengikat agregat.

Menurut “ASTM” semen dibagi menjadi 5 tipe, yaitu : - Semen tipe 1 : untuk konstruksi beton umum

- Semen tipe 2 : untuk konstruksi beton pada lingkungan sulfat sedang - Semen tipe 3 : untuk beton yang cepat kering

- Semen tipe 4 : untuk beton yang memiliki panas rendah

- Semen tipe 5 : untuk beton dengan daya tahan tinggi terhadap sulfat

 Agregat yang terkandung didalam beton mempunyai komposisi ±75%.

Syarat agregat :

- Agregat halus (debu batu/seplit,biji besi,pasir)

 Ukuran butir maksimum 4,75 mm

(7)

 Tidak mengandung lumpur lebih dari 5%

 Tidak mengandung zat organik

 Tidak tajam / bersudut dan keras - Agregat kasar (batu pecah,batu sungai,dll)

 Tidak mengandung lumpur lebih dari 1%

 Tidak mengandung zat organik

 Mempunyai butiran keras dan bersudut

 Butiran pipih kurang dari 20%

 Air, tidak boleh mengandung minyak,asam,alkali,zat organik,garam- garam,atau air yang dapat diminum (air bersih)

 Bahan-bahan kimia lainnya (admixture), bahan-bahan kimia ini hanya ditambahkan pada beton dalam keperluan-keperluan tertentu.

2.4 Kinerja Beton

Sampai saat ini beto masih menjadi pilihan utama dalam pembuatan struktur.

Selain karena kemudahan dalam mendapatkan material penyusunnya, hal itu juga disebabkan oleh penggunaan tenaga yang cukup besar sehingga dapat mengurangi masalah penyediaan lapangan kerja. Selain kinerja utama yang telah disebutkan diatas, yaitu kuat tekan yang tinggi dan kemudahan pengerjaannya, kelangsungan proses pengerjaan beton pada proses produksinya juga menjadi salah satu hal yang dipertimbangkan.

Menurut SNI T.15-1990-03 beton yang digunakan pada rumah tinggal atau untuk penggunaan beton dengan kekuatan tekan tidak melebihi 10 Mpa boleh menggunakan campuran 1 semen: 2 pasir : 3 batu pecah dengan slump untuk mengukur kemudahan pengerjaannya tidak lebuh dari 100 mm. Pengerjaan beton dengan kekuatan tekan hingga 20 Mpa boleh menggunakan penakaran volume, tetapi pengerjaan beton dengan kekuatan tekan lebih besar dari 20 Mpa harus menggunakan campuran berat.

2.5 Kuat Tekan Beton

Kekuatan tekan merupakan salah satu kinerja utama beton. Kekuatan tekan adalah kemampuan beton untuk menerima gaya tekan persatuam luas. Semakin tinggi tingkat kekuatan struktur yang dikehendaki, semakin tinggi pula mutu beton yang dihasilkan.

Walaupun dalam beton terdapat tegangan tarik yang kecil, diasumsikan bahwa semua tegangan tekan didukung oleh beton tersebut.

2.6 Perancangan Campuran Beton

Karakteristik dan sifiat bahan akan mempengaruhi hasil rancangan. Proporsi campuran dari bahan-bahan penyusun beton ini ditentukan melalui sebuah perancangan beton. Hal ini dilakukan agar proporsi campuran dapat memenuhi syarat teknis serta ekonomis.

(8)

Ercita Kurniasari Page 8 Kriteria dasar perancangan beton,antara lain :

o Kekuatan tekan dan hubungannya dengan faktor air seman yang digunakan o Kemudahan pengerjaan

o Pemilihan agregat yang akan digunakan 2.6.1 Pengerjaan Beton

Pencampuran bahan-bahan penyusun beton dilakukan agar diperoleh suatu komposisi yang solid dari bahan-bahan penyusun berdasarkan rancangan campuran beton. Komposisi yang baik akan menghasilkan kuat tekan yang tinggi, tetapi jika pelaksanaannya tidak dikontrol dengan baik, kemungkinan dihasilkannya beton yang tidak sesuai dengan rencana akan semakin besar. Cara pengelolaan ini akan menentukan kualitas dari beton yang akan dibuat. Adapun tahapan dalam pelaksanaan dilapangan meliputi :

 Membuat cetakan beton/bekesting ( merakit dan menyetel bekesting )

 Penulangan / pembesian beton ( merakit dan menyetel tulangan )

 Mengaduk beton (mencampur adukan dan mengaduk secara masinal atau manual)

 Penuangan adukan, beton dalam keadaan diam dalam waktu 20-30 menit terjadi pengikatan

 Pengangkutan

 Pengecoran ( pengecoran langsung dan pengecoran pipa termi )

 Pemadatan ( manual dan masinal )

 Perawatan ( menutup dengan plastik setelah pengecoran dan menyiram air pada permukaan beton, beton umur 1 hari )

 Pembongkaran bekesting 2.6.2 Metode Pengadukan

Pengadukan Manual

- Pasir dengan semen dicampur ( dalam keadaan kering ) dengan komposisi tertentu, diatas tempat yang datar dan kedap air.

- Pencampuran dilakukan sampai didapatkan warna yang homogen - Tambahkan kerikil, kemudian lakukan pencampuran lagi

- Alat bantu yang digunakan dapat berupa sekop, cangkul, ataupun alat gali lainnya

- Buat lubang ditengah adukan, tambahkan kira-kira 75% dari kebutuhan air - Aduk hingga rata dan tambahkan sedikit demi sedikit air yang tersisa.

2.6.3 Perawatan

Kondisi perawatan yang baik dapat dicapai dengan menggunakan salah satu metode antara lain beton dibasahi terus menerus dengan air, beton dilindungi dengan karung basah,atau kertas perawatan tahan air.

(9)

Ercita Kurniasari Page 9 2.7 Kelebihan dan Kekurangan Beton

 Kelebihan

- Dapat dengan mudah dibentuk sesuai dengan kebutuhan konstruksi - Mampu memikul beban yang berat

- Tahan terhadap temperatur yang tinggi - Biaya pemeliharaan yang kecil

 Kekurangan

- Bentuk yang telah dibuat sulit diubah

- Pelaksanaan pekerjaan membutuhkan ketelitian yang tinggi - Berat

(10)

BAB III PEMBAHASAN

3.1 Keselamatan Kerja

1. Tempatkan bahan dan peralatan dekat dengan lokasi pekerjaan sehingga mudah dalam pemakaian dan tidak menghambat berlangsungnya pekerjaan

2. Peralatan yang tidak sedang digunakan hendaknya dimasukkan dalam kotak peralatan

3. Gunakan perlatan sesuai dengan fungsi atau kegunaannya

4. Pekerjaan harus dilakukan sesuai dengan rencana, hati-hati dan penuh konsentrasi 5. Gunakan pelindung tangan ( sarung tangan ) dan peralatan keselamatan lainnya

sebelum memulai pekerjaan

6. Bersihkan peralatan dan lokasi pekerjaan setelah pekerjaan tersebut selesai.

3.2 Pengerjaan

JOB 1 : Pembuatan Beton Deking Alat dan Bahan :

- Gunting kawat bendrat - Sendok spesi

- Meteran - Gergaji Kayu - Palu

- Paku - Alas plastik - Papan - Papan alas - Kawat bendrat - Semen

- Pasir - Air Perhitungan :

Campuran = 1 pc ( semen ) : 3 ps ( pasir )

 Volume padat : 0,02 x 0,24 x 0,24 = 0,0012 m³

 Volume gembur : 0,0012 x 1,3333 = 0,0015 m³

(11)

 Semen : ¼ x volume gembur = 0,0004 m³= 383 x 10^-9 Liter

 Pasir : ¾ x volume gembur = 0,0011 m³ = 1125 x 10^-9Liter

 Papan : Ukuran 2 x 24 cm = 2 buah Ukuran 2 x 28 cm = 2 buah

 Kawat bendrat : Panjang = 16 cm = 36 potong

 Alas plastik : Ukuran 30 x 30 cm = 1 potong Langkah Kerja :

 Membuat bakesting menggunakan papan membentuk persegi

 Meletakkan alas plastik diatas papan alas

 Memposisikan bakesting diatas papan yang telah dilapisi alas plastik

 Membuat adukan

 Menuangkan adukan ke dalam cetakan / bakesting sampai padat dan rata

 Menunggu adukan sedikit mengering, lalu memotong adukan dengan sendok spesi dengan ukuran 4 x 4 cm hingga mencapai 36 potong

 Merekatkan ke potongan-potongan adukan 1 per 1 kawat bendrat yang telah di plintir bagian bawahnya, sehingga kawat bendrat yang muncul kepermukaan adukan setinggi 6 cm

 Menyimpan beton hingga mengering dan mengeras selama beberapa hari Gambar Kerja :

(12)

Ercita Kurniasari Page 12 JOB 2 : PEMBENGKOKAN BESI TULANGAN

Alat dan Bahan : - Pemotong besi - Meteran - Bending - Palu - Meja kerja - Besi Ø 6 Langkah Kerja :

 Memotong besi Ø 6 dengan ketentuan sbb : o Sepanjang 109 cm sebanyak 4 buah o Sepanjang 54 cm sebanyak 4 buah o Sepanjang 17 cm sebanyak 2 buah o Sepanjang 35 cm sebanyak 1 buah

 Membengkokan kedua ujung dari potongan-potongan besi dengan ketentuan :

o Ukuran 109 cm setelah di bengkokan menjadi 103 cm o Ukuran 54 cm setelah di bengkokan menjadi 45 cm

 Membengkokan salah satu ujung potongan besi ukuran 17 cm,sehingga setelah di bengkokan menjadi 12 cm

 Membengkokan besi ukuran 35 cm membentuk begel

 Ketentuan : panjang bengkokan 3cm

(13)

= 4 buah

= 2 buah

= 1 buah

Gambar Kerja :

(14)

Ercita Kurniasari Page 14 JOB 3 : PEMBUATAN BETON PLAT

Alat dan Bahan : - Palu - Meteran - Gergaji Kayu - Sekop

- Sendok spesi - Ember

- Gunting kawat - Bakesting - Paku

- Kawat bendrat

- Tulangan Ø6 ( panjang 12cm, 45cm dan 103 cm ) - Papan

- Pasir dan Kerikil - Semen

- Air Langkah Kerja :

 Menyiapkan seluruh alat dan bahan yang diperlukan.

 Membuat mal menggunakan papan dengan ukuran panjang = 103 cm, lebar

= 50 cm, tinggi = 6 cm

 Meletakkan mal diatas alas plastik

 Merakit tulangan Ø6, tulangan yang diperlukan antara lain : Ukuran 12 cm = 2 buah

Ukuran 45 cm = 8 buah Ukuran 103 cm = 4 buah

 Mengkaitkan bakesting pada tulangan

 Setelah tulangan dirakit, tulangan dimasukkan kedalam mal

 Mengaduk spesi, dengan campuran 1 pc : 3 ps : 2 batu kerikil dan sedikit air sehingga adukan menjadi solid

 Memasukan spesi kedalam mal, kemudian ratakan permukaannya

(15)

Ercita Kurniasari Page 15 Gambar Kerja :

Ø6 - 103 cm

Ø6 - 45 cm

Ø6 - 12 cm

(16)

Ercita Kurniasari Page 16 JOB 4 : PEMBUATAN BALOK BETON

Alat dan Bahan : - Pemotong besi - Bending Ø7 dan Ø6 - Gunting bendrat - Kakaktua - Meja kerja - Palu - Meteran - Gergaji kayu - Sekop - Sendok spesi - Ember - Paku - Papan - Besi Ø7 - Besi Ø6 - Kawat bendrat - Semen

- Pasir dan kerikil - Air

Perhitungan Bahan : Beton

 Volume padat : 0,12m x 0,24 m x 1,25 m = 0,036 m³

 Volume gembur : 0,036 m³ x 1,30 = 0,0468 m³

 Semen 300 kg : 300 kg/m³ x 0,0468 = 14,04 kg 1 sag = 50 kg

Jumlah sag = 14,04 kg 50 kg = 0,28 sag

 Pasir 800 kg : 800 kg/m³x 0,0468 m³ = 37,44 kg Berat isi pasir = 1,75 kg/liter Jumlah pasir = 37,44 kg 1,75 kg/liter

= 21,39 liter = 21,39 liter 1000

= 0,02 m³

(17)

¼p

d

¼p

d

¼p

d 38

p

^d

83

p

^d

S = 2,5

 Batu pecah / kerikil 1200 kg/m³ : 1200 kg/m³ x 0,0468 m³ = 56,16 kg Berat isi kerikil = 1,45 kg/liter Jumlah kerikil = 56,16 kg 1,45 kg/liter

= 38,73 liter = 38,73 liter 1000

= 0,04 m³ Baja tulangan / pembesian

 Jumlah tulangan pokok Ø7 mm = 4 buah

 Panjang 1 buah tulangan pokok =

Panjang 1 buah = 125 – 2.(2.S) + 2.(5d) + (³₈.𝜋.d).2 = 125 – 5 + 2.(5.0,7) + ( ³

8.𝜋.0,7).2 = 125 – 5 + 7 + 1,65

= 128,65 cm

Panjang total tulangan pokok = 4 buah x 128,65 cm = 514,59 cm = 5,15 m Jumlah tulangan = 5,15 m

11,5 = 0,45 m

 Jumlah tulangan sengkang / begel =

(18)

Ercita Kurniasari Page 18 B = 2.(12) - 2.(2,5) = 19 cm

H = 2.(24) – 2.(2,5) = 43 cm

Panjang 1 buah sengkang = H + B + 3.( ¹

4.𝜋.0,6 ) + 2.(³

8.𝜋.0,6 ) + 2.(5d) = 43 + 19 + 1,41 + 1,41 + 6

= 70,82 cm

 Jumlah sengkang / begel = 125 – 2.(2,5)

+ 1 =

9 buah 15

 Panjang 9 buah sengkang / begel = 9 x 70,82 cm

= 637,38 cm = 6,37 m

 Jumlah batang = 6,37 m 11,5 m

= 0,55 batang Papan

 1,5/15, panjang 125 cm = 3 keping

 1,7/9, panjang 125 cm = 2 keping

 1,5/12, panjang 12 cm = 2 buah

 1,5/9, panjang 12 cm = 2 buah Langkah Kerja :

 Membuat mal balok sesuai dengan ukuran papan yang telah dihitung

 Membengkokan besi tulangan pokok dan begel sesuai dengan perhitungan

 Merakit tulangan

 Memasang bakesting

 Meletakkan tulangan yang telah dirakit kedalam mal

 Mengaduk spesi sesuai dengan perhitungan

 Memasukkan spesi kedalam mal yang telah diberi tulangan

(19)

2 Ø7 mm

Ø6 - 150 mm

Ø7 mm

Ø6 - 150 mm

Gambar Kerja : Balok Beton

(20)

BAB IV

DAFTAR GAMBAR

4.1 Alat dan Bahan

(21)

(22)

4.2 Pengerjaan :

JOB 1 : PEMBUATAN BAKESTING

(23)

JOB 2 : PEMBENGKOKAN BESI TULANGAN

(24)

JOB 3 :PEMBUATAN PLAT BETON

(25)

JOB 4 : PEMBUATAN BALOK BETON

(26)

BAB V PENUTUP

5.1 Kesimpulan

Pekerjaan beton bertulang merupakan pekerjaan konstruksi untuk menahan beban yang sangat besar. Oleh karena itu beton yang dihasilkan mempengaruhi kekuatan menahan beban yang sudah diisyaratkan. Adapun kesimpulan yang dapat kami uraikan sebagai berikut :

1. Perhitungan dalam perencanaan pembuatan beton memerlukan ketelitian,kesabaran,dan kedisiplinan yang itnggi. Sehingga akan dicapai efektifitas dan efisiensi bahan, waktu, dan tenaga.

2. Perawatan beton yang baik akan sangat mempengaruhi sifat beton

3. Keselamatan kerja, kebutuhan bahan, dan alat harus diperhatikan dalam pelaksanaan praktek beton

4. Pada waktu pengecoran beton harus dilakukan dengan hati-hati agar hasilnya sesuai dengan apa yang kita harapkan

5. Pada waktu pembuatan begel harus dilakukan dengan baik dan benar sesuai dengan ukuran yang ditentukan pada gambar kerja

5.2 Saran

 Dalam pembuatan beton dibutuhkan ketelitian, kecermatan dan kesabaran. Selain itu rangkaian beton yang dibuat harus sesuai dengan standart dan komposisi karena apabila terjadi banyak kesalahan akan mengakibatkan tidak efektif dan tidak efisiennya bahan, waktu, tenaga, dan biaya.

 Keselamatan kerja hedaknya selalu diperhatikan, terutama pada saat penulangan.

Serta keamanan peralatan praktek juga sangat penting.

(27)

DAFTAR PUSTAKA

 Teknologi beton

 Buku konstruksi beton
