Perbaikan Tanah Pra Konstruksi

(1)

Aspek Geoteknik dalam Rehabilitasi dan Pemeliharaan Bangunan

Pertemuan 11

Oleh:

Dr. Bambang Setiawan

(2)

Permasalahan di lapangan

(3)

Kondisi Tanah Lunak

(4)

Kalau sudah begini?

(5)

………..???

(6)

Riil di lingkungan kita

(7)

Runtuh struktur

(8)

KEGAGALAN BANGUNAN

(9)

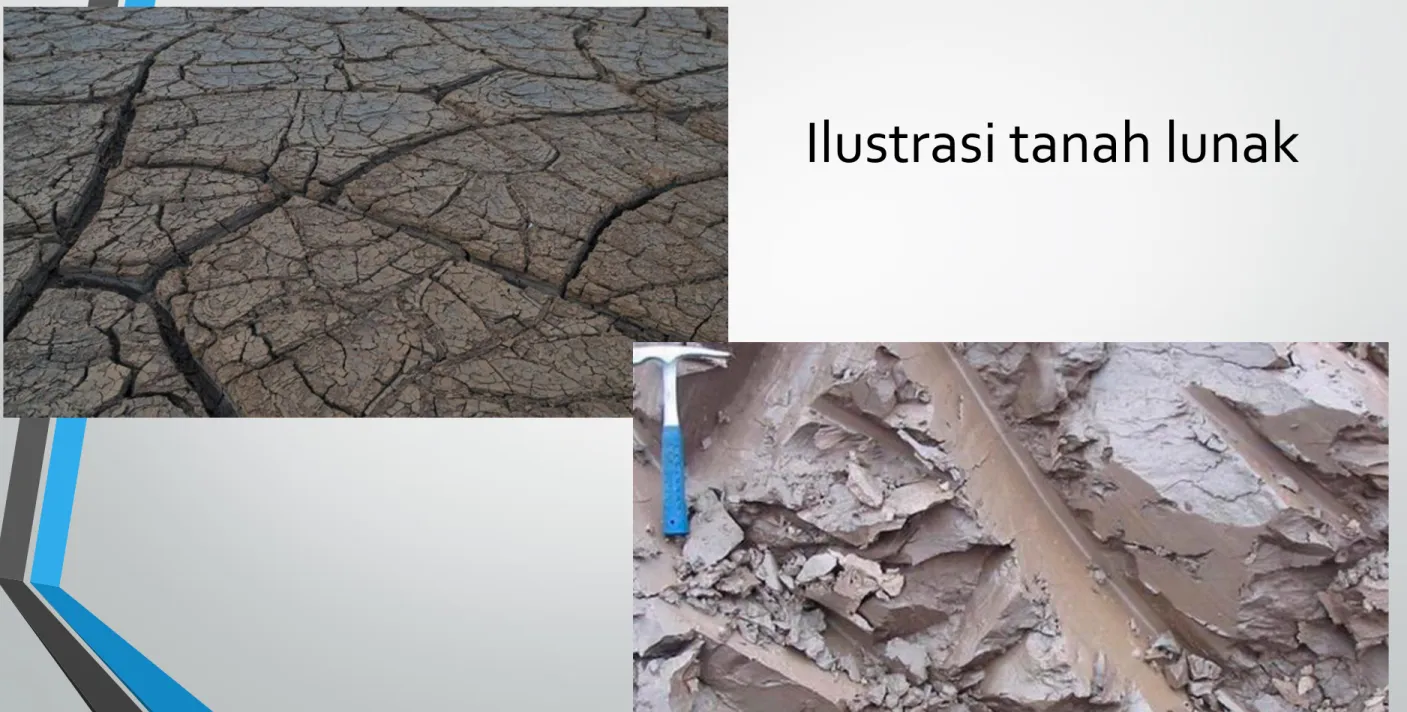

Ilustrasi tanah lunak

(10)

Kriteri tanah lunak

•

Kapasitas dukung rendah

•

Berbutir halus

•

Mudah menyerap air

•

Nilai CBR < 3

(11)

Harus ada solusinya…….!!!

• Cek kondisi kemampuan tanah

• Gradasi tanah bagaimana?

• Subgrade sudah benar?

• Pemadatan sudah dilakukan dengan benar?

• Perlu perkuatan tanah???

(12)

Ukuran partikel Tanah

(13)

Grafik distribusi tanah

(14)

PI = LL − PL

LI w PL

LL PL

= −

−

14

Atterberg Limits (ASTM D 4318)

Plasticity Index:

Liquidity Index:

PL w LL

(15)

Pemilihan jenis tanah

•

Cek Standarisasi yang berlaku

(16)

Klasifikasi Tanah

(17)

Penelitian tanah

Penyelidikan tanah

Hasil pengeboran

(18)

Perbaikan pondasi

Perkuatan struktur bangunan Tiang pancang

(19)

Site, sering tak menguntungkan, tak sesuai tuntutan design, seperti

Lunak, kompresibel, permeabilitas besar

Re-lokasi

Re-desain

Re-stabilisasi

Restabilisasi→ pemadatan / kompaksi (4 macam)

Mekanika (mechanical) Kimia (chemical)

Elektrolisa (electrical) Suhu (thermal)

(20)

Definisi Pemadatan

• Proses menaikkan berat isi tanah (_d ) dengan memberi energi mekanis sehingga butiran tanah lebih memadat & kompak serta mengurangi udara pd rongga/pori, termasuk di dalamnya modifikasi kadar air dan gradasi tanah

(21)

Sebagai materi (engineering material)

▪

Bendungan urugan tanah (Earth dam)

▪

Tanggul jalan raya (Highway embankment)

▪

Tanggul sungai / saluran

(22)

Pemadatan di laboratorium

(23)

Fungsi kurva kepadatan tanah di laboratorium

Tanah yg sudah dipadatkan

_d,lapangan= ? w_lapangan = ? Spesifikasi pemadatan

Bandingkan…..!

w

_d

(24)

Pengaruh pemadatan di lapangan

(25)

Pengaruh pemadatan di lapangan

(26)

Urugan

(27)

Pemadatan khusus

(28)

Pemadatan di lapangan

(29)

Penggunaan Geosintetik

(30)

Geosintetik

• Arti:

• Geo = bumi

• Sintetik = bahan buatan

• Adalah produk pabrikan yang terbuat dari bahan polymer, dan

digunakan dalam struktur bangunan tanah, batuan dalam rekayasa Geoteknik

Semua material yang digunakan: kuat, awet, tahan terhadap reaksi kimia, pengaruh cuaca dan umur panjang, serta aman terhadap lingkungan.

(31)

Jenis Geosintetik

(32)

Bahan Geosintetik

•

PET : polyester

•

PP : polypropelene

•

PE : polyethylene

•

HDPE : high density polyethylene

•

LDPE : low density polyethylene

•

PA : polyamide

•

PVC : polyvinylchloride

•

Bahan dasar utama terdiri dari elemen karbon, hydrogen, nitrogen dan chlorine

(33)

Geotextile

(34)

Implementasi Geotextile

(35)

Karakeristik yang diketahui

(36)

Penyambungan dan lipatan

(37)

Perkuatan untuk tanah timbunan

(38)

Pertimbangan perencanaan

(39)

Timbunan

(40)

Perkuatan timbunan

(41)

Perkuatan lapisan pondasi jalan

(42)

Untuk perkuatan timbunan

(43)

Implementasi pada jalan tol Sedyatmo saat kondisi awal

(44)

Pemasangan Geotextile

(45)

Soil Improvement

(46)

Prefabricated Vertical Drains

(47)

No PVD vs PVD

(48)

Perilaku PVD

(49)

Pengaruh Luasan Drainase

(50)

Pelaksanaan di Lapangan

(51)

Vacuum Consolidation

• Lebih cepat daripada PVD biasa

(52)

Tugas dan Presentasi

• Pertemuan 15

Presentasi dan review contoh kasus pemeliharaan bangunan sipil

• Pertemuan 16

Presentasi dan review contoh kasus rehabilitas bangunan sipil Catatan:

• Sebagai nilai Ujian

• Review dari sembarang kasus yang ada, presentasikan dlm PPT
