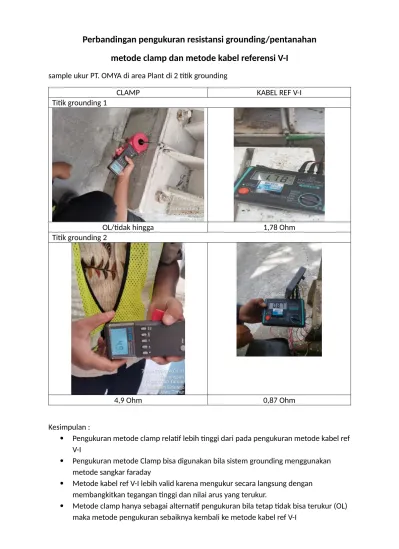

Perbandingan pengukuran resistansi grounding

Perbandingan pengukuran resistansi grounding/pentanahan metode clamp dan metode kabel referensi V-I

sample ukur PT. OMYA di area Plant di 2 titik grounding

CLAMP KABEL REF V-I

Titik grounding 1

OL/tidak hingga 1,78 Ohm

Titik grounding 2

4,9 Ohm 0,87 Ohm

Kesimpulan :

 Pengukuran metode clamp relatif lebih tinggi dari pada pengukuran metode kabel ref V-I

 Pengukuran metode Clamp bisa digunakan bila sistem grounding menggunakan metode sangkar faraday

 Metode kabel ref V-I lebih valid karena mengukur secara langsung dengan membangkitkan tegangan tinggi dan nilai arus yang terukur.

 Metode clamp hanya sebagai alternatif pengukuran bila tetap tidak bisa terukur (OL) maka metode pengukuran sebaiknya kembali ke metode kabel ref V-I
