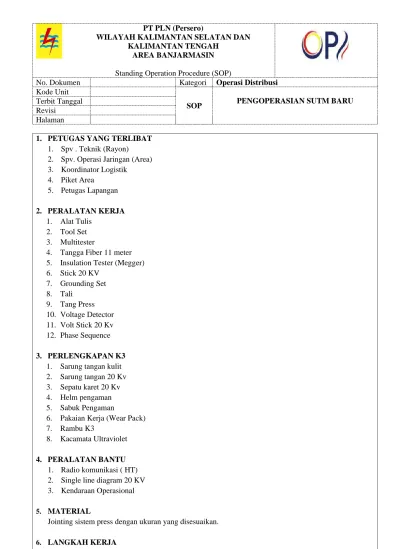

PT PLN (Persero)
WILAYAH KALIMANTAN SELATAN DAN KALIMANTAN TENGAH
AREA BANJARMASIN Standing Operation Procedure (SOP)
No. Dokumen Kategori Operasi Distribusi
Kode Unit
SOP PENGOPERASIAN SUTM BARU Terbit Tanggal
Revisi Halaman
StStaannddiinngg OOppeerraattiioonn PPrroocceedduurree 1. PETUGAS YANG TERLIBAT
1. Spv . Teknik (Rayon)
2. Spv. Operasi Jaringan (Area) 3. Koordinator Logistik
4. Piket Area
5. Petugas Lapangan
2. PERALATAN KERJA 1. Alat Tulis
2. Tool Set 3. Multitester
4. Tangga Fiber 11 meter 5. Insulation Tester (Megger) 6. Stick 20 KV
7. Grounding Set 8. Tali
9. Tang Press 10. Voltage Detector 11. Volt Stick 20 Kv 12. Phase Sequence
3. PERLENGKAPAN K3 1. Sarung tangan kulit 2. Sarung tangan 20 Kv 3. Sepatu karet 20 Kv 4. Helm pengaman 5. Sabuk Pengaman
6. Pakaian Kerja (Wear Pack) 7. Rambu K3
8. Kacamata Ultraviolet
4. PERALATAN BANTU 1. Radio komunikasi ( HT) 2. Single line diagram 20 KV 3. Kendaraan Operasional
5. MATERIAL
Jointing sistem press dengan ukuran yang disesuaikan.
6. LANGKAH KERJA
1. Pastikan SUTM baru yang akan dioperasikan sudah ber sertifikat (SLO).
2. Sesuai PK dari Asman Jar, segera petugas menyiapkan personil terkait, peralatan kerja dan peralatan K3.
PT PLN (Persero)
WILAYAH KALIMANTAN SELATAN DAN KALIMANTAN TENGAH
AREA BANJARMASIN Standing Operation Procedure (SOP)
No. Dokumen Kategori Operasi Distribusi
Kode Unit
SOP PENGOPERASIAN SUTM BARU Terbit Tanggal
Revisi Halaman
StStaannddiinngg OOppeerraattiioonn PPrroocceedduurree
3. Gunakan peralatan K3/Alat Pelindung Diri (APD) yang sudah disiapkan.
4. Siapkan alat kerja dan material yang diperlukan.
5. Berdoa bersama sebelum melaksanakan pekerjaan 6. Proses pengoperasian Jaringan SUTM :
6.1. Pengawas pekerjaan melaporkan kepada piket Area / Rayon bahwa akan dilaksanakan pengoperasian jaringan SUTM baru.
6.2. Pengawas Pekerjaan meminta izin kepada piket Area untuk membuka CO, LBS, atau CB di Gardu Induk / Gardu Hubung.
6.3. Setelah CO, LBS, atau CB di Gardu Induk / Gardu Hubung terbuka pastikan lokasi kerja sudah bebas tegangan dengan menggunakan voltage detector 20KV.
6.4. Apabila SUTM baru yang akan dioperasikan terdapat gardu maka Fuse Cut Out masing- masing gardu dilepas terlebih dahulu.
6.5. Lakukan pengukuran tahanan isolasi jaringan SUTM baru.
6.6. Pasang Grounding minimal sebelum dan sesudah lokasi penyambungan.
6.7. Petugas konstruksi melakukan penyambungan SUTM baru dengan SUTM lama.
6.8. Setelah selesai pekerjaan grounding dilepas.
6.9. Periksa dan pastikan jaringan SUTM baru dalam kondisi aman dan siap untuk dioperasikan.
6.10. Pengawas Pekerjaan melaporkan kepada piket Area / Rayon bahwa Pekerjaan penyambungan telah selesai.
6.11. Pengawas Pekerjaan meminta izin kepada Piket Area / Rayon untuk menutup CO, LBS, atau CB di Gardu Induk / Gardu Hubung.
6.12. Periksa dan ukur nilai tegangan jaringan SUTM baru yang telah dioperasikan dengan menggunakan volt stick 20 kV.
6.13. Masukkan Fuse Cut Out masing-masing gardu.
6.14. Periksa dan ukur nilai tegangan dan arus di gardu distribusi maupun di pelanggan.
6.15. Catat hasil pengukuran tegangan jaringan SUTM baru, pengukuran tegangan dan arus di gardu distribusi, dan pengukuran tegangan di pelanggan.
6.16. Catat waktu pengoperasian jaringan SUTM baru.
6.17. Periksa dan kumpulkan personil terkait, peralatan kerja, dan peralatan K3
7. Laporkan ke petugas Area / Rayon bahwa pengoperasian jaringan SUTM baru telah selesai dan beroperasi dengan normal/aman.
8. Buat Berita Acara pekerjaan telah selesai
PT PLN (Persero)
WILAYAH KALIMANTAN SELATAN DAN KALIMANTAN TENGAH
AREA BANJARMASIN Standing Operation Procedure (SOP)
No. Dokumen Kategori Operasi Distribusi
Kode Unit
SOP PENGOPERASIAN SUTM BARU Terbit Tanggal
Revisi Halaman
StStaannddiinngg OOppeerraattiioonn PPrroocceedduurree Menyetujui, MANAJER
TAUFAN RACHMAD R
Banjarmasin, Juli 2014 ASMAN JARINGAN
MOCHTAR SANTOSO
