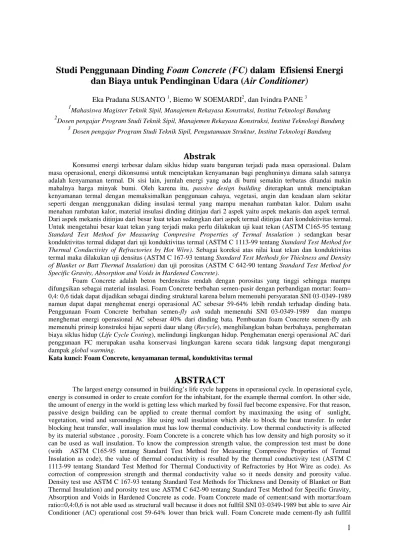

Studi Penggunaan Dinding Foam Concrete (FC) dalam Efisiensi Energi dan Biaya untuk Pendinginan Udara (Air Conditioner)

Eka Pradana SUSANTO ¹, Biemo W SOEMARDI², dan Ivindra PANE ³

1Mahasiswa Magister Teknik Sipil, Manajemen Rekayasa Konstruksi, Institut Teknologi Bandung 2Dosen pengajar Program Studi Teknik Sipil, Manajemen Rekayasa Konstruksi, Institut Teknologi Bandung

3Dosen pengajar Program Studi Teknik Sipil, Pengutamaan Struktur, Institut Teknologi Bandung

Abstrak

Konsumsi energi terbesar dalam siklus hidup suatu bangunan terjadi pada masa operasional. Dalam masa operasional, energi dikonsumsi untuk menciptakan kenyamanan bagi penghuninya dimana salah satunya adalah kenyamanan termal. Di sisi lain, jumlah energi yang ada di bumi semakin terbatas ditandai makin mahalnya harga minyak bumi. Oleh karena itu, passive design building diterapkan untuk menciptakan kenyamanan termal dengan memaksimalkan penggunaan cahaya, vegetasi, angin dan keadaan alam sekitar seperti dengan menggunakan diding insulasi termal yang mampu menahan rambatan kalor. Dalam usaha menahan rambatan kalor, material insulasi dinding ditinjau dari 2 aspek yaitu aspek mekanis dan aspek termal.

Dari aspek mekanis ditinjau dari besar kuat tekan sedangkan dari aspek termal ditinjau dari konduktivitas termal.

Untuk mengetahui besar kuat tekan yang terjadi maka perlu dilakukan uji kuat tekan (ASTM C165-95 tentang Standard Test Method for Measuring Compresive Properties of Termal Insulation ) sedangkan besar konduktivitas termal didapat dari uji konduktivitas termal (ASTM C 1113-99 tentang Standard Test Method for Thermal Conductivity of Refractories by Hot Wire). Sebagai koreksi atas nilai kuat tekan dan konduktivitas termal maka dilakukan uji densitas (ASTM C 167-93 tentang Standard Test Methods for Thickness and Density of Blanket or Batt Thermal Insulation) dan uji porositas (ASTM C 642-90 tentang Standard Test Method for Specific Gravity, Absorption and Voids in Hardened Concrete).

Foam Concrete adalah beton berdensitas rendah dengan porositas yang tinggi sehingga mampu difungsikan sebagai material insulasi. Foam Concrete berbahan semen-pasir dengan perbandigan mortar: foam=

0,4: 0,6 tidak dapat dijadikan sebagai dinding struktural karena belum memenuhi persyaratan SNI 03-0349-1989 namun dapat dapat menghemat energi operasional AC sebesar 59-64% lebih rendah terhadap dinding bata.

Penggunaan Foam Concrete berbahan semen-fly ash sudah memenuhi SNI 03-0349-1989 dan mampu menghemat energi operasional AC sebesar 40% dari dinding bata. Pembuatan foam Concrete semen-fly ash memenuhi prinsip konstruksi hijau seperti daur ulang (Recycle), menghilangkan bahan berbahaya, penghematan biaya siklus hidup (Life Cycle Costing), melindungi lingkungan hidup. Penghematan energi operasional AC dari penggunaan FC merupakan usaha konservasi lingkungan karena secara tidak langsung dapat mengurangi dampak global warming.

Kata kunci: Foam Concrete, kenyamanan termal, konduktivitas termal

ABSTRACT

The largest energy consumed in building’s life cycle happens in operasional cycle. In operasional cycle, energy is consumed in order to create comfort for the inhabitant, for the example thermal comfort. In other side, the amount of energy in the world is getting less which marked by fossil fuel become expensive. For that reason, passive design building can be applied to create thermal comfort by maximaxing the using of sunlight, vegetation, wind and suroundings like using wall insulation which able to block the heat transfer. In order blocking heat transfer, wall insulation must has low thermal conductivity. Low thermal conductivity is affected by its material substance , porosity. Foam Concrete is a concrete which has low density and high porosity so it can be used as wall insulation. To know the compression strength value, the compression test must be done (with ASTM C165-95 tentang Standard Test Method for Measuring Compresive Properties of Termal Insulation as code), the value of thermal conductivity is resulted by the thermal conductivity test (ASTM C 1113-99 tentang Standard Test Method for Thermal Conductivity of Refractories by Hot Wire as code). As correction of compression strength and thermal conductivity value so it needs density and porosity value.

Density test use ASTM C 167-93 tentang Standard Test Methods for Thickness and Density of Blanket or Batt Thermal Insulation) and porosity test use ASTM C 642-90 tentang Standard Test Method for Specific Gravity, Absorption and Voids in Hardened Concrete as code. Foam Concrete made of cement:sand with mortar:foam ratio=0,4:0,6 is not able used as structural wall because it does not fullfil SNI 03-0349-1989 but able to save Air Conditioner (AC) operational cost 59-64% lower than brick wall. Foam Concrete made cement-fly ash fullfil

2

SNI 03-0349-1989 and able to save AC operational cost 40% lower than brick wall. The production of Foam Concrete made of cement-fly ash fullfil green construction principle such as recycle, removing hazardous material, saving life cycle cost , and living environment conservation.

Key Word: Foam Concrete, thermal comfort, thermal conductivity

1. Pendahuluan

Setiap bangunan akan mengalami siklus hidup mulai dari ekstraksi material, manufakturing material mentah menjadi material bangunan, konstruksi, masa pemakaian (operasional), dan demolisi saat masa pakai bangunan habis. Dalam setiap siklus hidup tersebut terjadi konsumsi energi.Cole dan Kernan (1996) menyatakan bahwa konsumsi energi terbesar dalam siklus hidup bangunan terdapat pada masa operasional bangunan. Konsumsi tersebut berasal dari pemakaian listrik untuk pengaturan cahaya dan suhu (Kibert, 2008). Secara kuantitatif, Deblin dkk (2005) menyatakan bahwa energi terbesar dikeluarkan pada rumah tinggal terdapat pada pencahayaan sebesar 23%, air panas sebesar 26%, dan pemakaian pendingin udara sebesar 32%. Pemakaian energi tersebut dilakukan untuk memberikan kenyamanan sehingga penghuni bangunan menjadi betah untuk memakai bangunan tersebut.

Dalam usaha memperoleh kenyamanan termal, Air Conditioner (AC) digunakan untuk mendinginkan udara suatu ruangan. Penggunaan AC dilakukan karena adanya perpindahan panas dari lingkungan ke ruangan sehingga suhu akhir ruangan mendekati dengan suhu lingkungan dan kenyamanan termal dalam ruangan menjadi hilang. Penggunaan AC perlu mendapat perhatian khusus karena penggunaan AC mengeluarkan biaya operasional listrik yang relatif besar sebagai contoh penggunaan listrik dari AC selama 1 bulan di Universitas Pendidikan Indonesia (UPI) Bandung dengan pemakaian 8 jam per hari menghabiskan biaya sebesar Rp. 25.002.468,00 (Hasan dkk, 2010).

Selain menggunakan AC, kenyamanan termal dapat diperoleh dengan melakukan desain pasif pada bangunan (passive building design) dimana bangunan didesain untuk memaksimalkan pemakaian cahaya matahari, angin, vegetasi dan keadaan alam di sekitar bangunan dengan mengatur arah hadap bangunan terhadap sinar matahari, pengaturan ventilasi dan penggunaan dinding insulasi termal. Desain pasif pada bangunan juga didorong karena jumlah sumber energi fosil semakin lama menjadi semakin terbatas yang menyebabkan harga energi seperti listrik, minyak bumi semakin meningkat. Salah satu contoh passive design building adalah dengan menggunakan dinding insulasi termal (Ramamurthy, 2009). Dengan menggunakan dinding insulasi termal, perpindahan panas dari dalam ruangan ke lingkungan dapat dihambat sehingga energi yang diperlukan untuk mengoperasikan AC menjadi lebih rendah.

2. Tujuan dan Ruang Lingkup

Dalam penelitian ini, pengembangan material yaitu Foam Concrete (FC) dilakukan untuk mendapatkan insulasi dinding alternatif. FC adalah beton berpori yang dibuat dengan memberi campuran foam agent ke dalam campuran dasar (base mix) yaitu semen dan pasir. Foam concrete (FC) memiliki nilai porositas lebih dari 20% (Jones, 2001) sehingga mudah dipindahkan. Porositas yang tinggi menyebabkan nilai konduktivitas termal bahan menjadi rendah (Al-Jabri, 2004). Di sisi lain, pembuatan FC dapat memakai material lokal antara lain semen, pasir dan fly ash sehingga memenuhi salah satu aspek konstruksi hijau (Kibert, 2008).

Penelitian ini diadakan dengan maksud mengkaji potensi FC sebagai alternatif dinding insulasi termal dari kelayakan mekanis dan termal. Kelayakan mekanis dilihat dari kuat tekan yang dihasilkan sedangkan kelayakan termal dapat dilihat dari besar energi kalor yang hilang terserap pada dinding secara konduksi.

3. Kajian Literatur

3.1 Fenomena Konduktivitas Termal

Perpindahan panas melalui benda padat disebut konduksi. Panas tersebut bergerak dari partikel yang lebih panas (memiliki energi lebih tinggi) ke molekul yang lebih dingin (memiliki

3 energi yang lebih rendah). Perpindahan panas ini tidak menyebabkan perpindahan molekul benda.

Kecepatan aliran panas pada suatu benda padat ditunjukkan dari nilai konduktivitas termal material tersebut. Semakin besar nilai konduktivitas termal suatu material maka material tersebut semakin baik dalam memindahkan panas, dan sebaliknya. Konduktivitas termal adalah laju aliran panas (dalam Watt) melalui suatu luasan material yang homogen dengan ketebalan 1 m yang menyebabkan perbedaan suhu 1 K. Konduktivitas termal memiliki satuan W/m.K. Konduktivitas merupakan ukuran keefektifan suatu material dalam menghantarkan panas. Konduktivitas termal beton dipengaruhi oleh banyak faktor antara lain jenis agregat, porositas beton (tipe pori, volume pori, jarak pori, arah pori) dan kadar kelembapan

Material insulasi panas memiliki konduktivitas termal yang rendah sehingga dapat menahan aliran kalor. Aliran kalor ditahan oleh udara yang terjebak dalam material insulasi. Udara yang terjebak dalam ukuran mikroskopik dan dalam jumlah banyak sehingga dapat disebut sel mikroskopis.

Sel mikroskopis ini juga mampu mengurangi efek penyaluran panas secara radiasi. Efek radiasi tersebut dipatahkan sehingga gelombang radiasi yang panjang menjadi pendek. Pendeknya gelombang radiasi panas dapat diserap udara yang terjebak dalam material insulasi.

4 Metodologi Penelitian

Penelitian ini bersifat kuantitatif melalui pendekatan eksperimental dalam bentuk uji material.

Variabel bebas dari penelitian ii adalah densitas dari foam concrete. Parameter yang dicari dalam penelitian ini adalah kuat tekan, kapasitas panas, densitas, porositas dan konduktivitas termal FC.

Kuat tekan adalah parameter kelayakan FC dari aspek mekanis sedangkan konduktivitas termal adalah parameter kelayakan FC dari aspek termal. Densitas dan porositas merupakan koreksi atas kuat tekan dan konduktivitas termal yang didapat.

a. Penghitungan densitas benda uji

Dalam penghitungan densitas benda uji digunakan standar ASTM C 167-93 tentang Standard Test Methods for Thickness and Density of Blanket or Batt Thermal Insulation. Benda uji berupa foam concrete berbentuk balok dengan ukuran 20cm x 10cm x 5cm (tiap jenis kuat tekan ada 5 buah benda uji). Pengujian ini dilakukan di Lab Struktur sipil ITB

b. Penghitungan kapasitas panas

Dalam penghitungan kapasitas panas digunakan standar ASTM C 351-92b tentang Standard Test Method for Mean Specific Heat of Thermal Insulation. Benda uji berupa foam concrete dengan berat

± 100gr (tiap jenis kuat tekan ada 3 buah benda uji), air. Pengujian ini dilakukan di Lab Fisika Dasar ITB.

c. Uji konduktivitas termal

Salah satu metode untuk menentukan besar konduktivitas termal suatu bahan adalah dengan metode Hot Wire Test. Hot Wire Test mengikuti prosedur dari ASTM C 1113-99 tentang Standard Test Method for Thermal Conductivity of Refractories by Hot Wire. Benda uji berupa foam concrete berukuran 20cm x10cm x 5 cm (ada 3 benda uji untuk tiap campuran, tiap benda uji terdiri 1 pasang benda uji). Pengujian dilakukan di Pusat Penelitian&Pengembangan Pemukiman Cileunyi Wetan.

d. Uji tekan beton

Dalam uji tekan beton digunakan standar ASTM C165-95 tentang Standard Test Method for Measuring Compresive Properties of Termal Insulation. Benda uji berupa foam concrete berbentuk silinder dengan diameter= 10cm dan tinggi= 20 cm serta kubus rusuk 7,5 cm (tiap jenis kuat tekan ada 5 buah benda uji). Pengujian ini dilakukan di Lab Struktur sipil ITB.

e. Uji porositas

Dalam uji porositas digunakan standar ASTM C 642-90 tentang Standard Test Method for Specific Gravity, Absorption and Voids in Hardened Concrete. Benda uji berupa foam concrete berbentuk

4 balok dengan ukuran 20cm x 10 cmx 5cm (tiap jenis kuat tekan ada 5 buah benda uji), air. Pengujian ini dilakukan di Lab Struktur sipil ITB.

4.1 Kelayakan Bata Beton sebagai Pasangan Dinding dari Aspek Mekanis a. Berdasarkan SNI 03-0349-1989

Kelayakan bata beton sebagai pasangan dinding dilihat dari terpenuhinya karakteristik kuat tekan dan nilai porositas bata beton sesuai dengan SNI 03-0349-1989 tentang Bata beton untuk pasangan dinding. Bata beton yang diisyaratkan terdiri dari 2 macam yaitu

-Bata beton pejal

Yaitu bata yang memiliki penampang pejal 75% atau lebih dari luas penampang seluruhnya dan memiliki volume pejal lebih dari 75% volume bata seluruhnya.

-Bata beton berlubang

Yaitu bata yang memiliki luas penampang lubang lebih dari 25% luas penampang batanya dan volume lubang lebih dari 25% volume batas seluruhnya.

Adapun syarat fisis yang harus dipenuhi yaitu

Tabel IV.1 Tabel persyaratan SNI 03-0349-1989

Syarat fisis Satuan Tingkat mutu bata beton pejal Tingkat mutu bata beton berlubang

I II III IV I II III IV

1.Kuat tekan bruto rata-rata minimum Kg/cm² 100 70 40 25 70 50 35 20 2.Kuat tekan bruto masing-masing

benda uji minimum

Kg/cm² 90 65 35 21 65 45 30 17

3.Penyerapan air rata-rata maksimum % 25 35 - - 25 35 - -

*Kuat tekan bruto adalah beban tekan keseluruhan pada waktu benda coba pecah dibagi luas ukuran nyata dari bata termasuk luas lubang serta cekungan tepi.

b. Berdasarkan Metode ASD

Dalam pembebanan dengan metode ASD (Allowable Stress Design) terdapat rumusan

(1)

Persamaan dari metode ASD dapat diturunkan menjadi

(2)

Dimana

f’c : kuat tekan FC

FS : faktor keamanan (bergantung pada bahan; untuk beton = 1,5) Allowable stress : gaya yang diperbolehkan dalam menahan beban (dapat dilihat dari

densitas x tinggi aman dari dinding FC atau ).

Foam concrete : densitas FC

h aman : tinggi aman dinding FC (Tyler,2004)

4.2 Kelayakan Bata Beton sebagai Pasangan Dinding dari Aspek Termal a. Besar Kalor yang Diserap

Besar kalor yang hilang terserap oleh dinding secara konduksi terlihat dari transfer kalor yang terjadi. Transfer kalor adalah sejumlah kalor yang mengalir per unit waktu. Bila kalor mengalir dari daerah yang memiliki suhu lebih tinggi (t2) ke daerah yang memiliki suhu lebih rendah (t1) maka laju transfer panas secara konduksi dapat dirumuskan sebagai berikut

(3)

5 Ketahanan termal (Thermal resistance) R adalah kebalikan dari U untuk setiap luas yang dapat dirumuskan sebagai berikut

(4)

dimana

Q= transfer kalor dalam Watt (W)

U =koefisien transfer kalor dalam W/m² K A = luas permukaan material dalam m² Δt = t2 − t1 = perbedaan suhu dalam Kelvin λ = konduktivitas termal material

x = tebal dinding

(Kutz,2006)

b. Waktu Optimum Dalam Menahan Perpindahan Kalor

Ashby (1992) merumuskan ketebalan optimum suatu bahan dalam menahan perpindahan kalor dengan memperhatikan karakteristik bahan seperti konduktivitas termal (λ), densitas (ρ) serta kapasitas panas (Cp). Tebal optimum dalam menahan perpindahan kalor dirumuskan sebagai berikut

(

) ^⁄ (5)

Dari perumusan tersebut, waktu optimum (dalam jam) suatu bahan dalam menahan perpindahan kalor dapat diturunkan sebagai berikut

(6)

4.3 Alat dan Bahan Bahan

 Pasir berdiameter <1,18 mm

 Fly ash dari PLTU Suralaya

 Semen PCC merk Tiga Roda

 Air

 Foam Agent

Alat

 Cetakan beton

 Kuas

 Oli bekas

 Sendok semen

 Ember

4.4 Proses Pembuatan 1. Pembuatan Base Mix

 Berat pasir, semen, dan air ditimbang sesuai dengan mix design yang ditetapkan.

 Pasir, semen diaduk terlebih dahulu agar tercampur rata, dilanjutkan dengan pencampuran air. Ketiga bahan tersebut dicampur sampai bersatu.

2. Pembuatan Foam

 Foam dihasilkan dari cairan foam yang dikembangkan dengan foam generator yang telah terpasang dengan kompresor udara

 Foam ditimbang sesuai dengan mix design 3. Pencampuran Base Mix + Foam= Foam Concrete

 Foam dimasukkan ke dalam base mix dan diaduk dengan mixer.

 FC dituang ke cetakan yang telah disiapkan.

 FC dapat dibuka dari cetakan setelah mengeras

6 4.5 Penghitungan Energi yang Hilang Terserap oleh Dinding

Besarnya biaya yang akibat kehilangan energi ini dihitung dengan mengalikan harga Q dengan harga listrik per KWh yaitu Rp 795,00/KWh. Harga Rp 795,00/KWh diperuntukkan Golongan R-1 dengan batas daya 2200 VA dimana golongan R-1 berjumlah 93,1% dari total pelanggan listrik PLN di Indonesia (PLN,2010). Penghitungan energi yang hilang diserap dilakukan berdasarkan data yang sudah dikumpulkan dalam tabel sebagai berikut

Tabel IV.2 Tabel Penghitungan Energi yang Hilang Terserap

dimana

Q : transfer kalor dalam Watt (W)

U : koefisien transfer kalor dalam W/m² K A : luas permukaan material dalam m² Δt : t2 − t1 = perbedaan suhu dalam Kelvin ρ : densitas dinding (kg/m³)

λ : konduktivitas thermal (W/m.K) R : Resistansi termal

w : tebal dinding (m)

5 Hasil&Analisis

5.1 Mix Design Foam Concrete

Mix design diambil berdasarkan hasil kajian literatur yang juga diadaptasikan dengan produk dari pihak kerjasama penelitian.

Tabel V.1 Tabel Mix design semen-pasir

Asumsi

Luas dinding= 49 m²(luas ruang= 3mx4m, tinggi 3,5 m; penutup atap tidak diperhitungkan;tanpa jendela dan pintu) Beda suhu Δt= 8 (perbedaan suhu 33⁰C dan 25⁰ C)

durasi t = 10 jam

AC bekerja terus-menerus selama 10 jam

Q beton ringan selama 30 hari

(kWh)

Biaya akb pemakaian energi=

Q x Rp 795 Campuran ρ(kg/m³) λ

(W/m.K) tebal dinding

w (m)

Thermal Resistance (R) = w/λ

Thermal transmittance

(U)= 1/R

Q beton ringan = U x A x Δt x t

(kWh/hari)

Komposisi Landasan

Air Semen Pasir Mortar: Foam

0. 5 1 0.67 0,4: 0,6 Mix design awal yaitu 1: 0,5 (Zulkarnain 2011) dan diadaptasi dengan mix design produk partner kerjasama penelitian menjadi 1: 0,67

0.5 1 2 0.4:0,6 Mix design ini diambil dari percobaan 25 Februari 2012

0,5 1 1 0,4:0,6 Berdasarkan dari penelitian Rahman (2010) dengan kuat tekan 0,96 MPa

0,5 1 1,5 0,4:0,6 Berdasarkan dari penelitian Zulkarnain (2011) dengan kuat tekan 2,5 MPa di hari ke-3

7 Hasil Penelitian

Tabel V.2 Hasil Kuat tekan Mix Design semen-pasir

Gambar V.1 Grafik perbandingan kuat tekan

Campuran 1: 0,67 adalah campuran yang yang mampu menghasilkan kuat tekan tertinggi sampai di hari ke-28 dari campuran semen-pasir yang diuji. Namun sampai di hari ke-28, campuran ini belum memenuhi persyaratan sebagai bata beton untuk pasangan dinding dalam SNI 03-0349-1989 karena hanya menghasilkan kuat tekan 1,14 MPa. Berdasarkan penelitian Zulkarnain (2010) didapatkan bahwa dengan campuran 1:1,5 saja sudah dapat menghasilkan kuat tekan 2,5 MPa di hari ke-3, namun dalam penelitian ini campuran 1:1,5 menghasilkan kuat tekan yang lebih rendah. Hal ini dikarenakan karena ada perbedaan jenis semen yang digunakan dimana semen dalam penelitian Zulkarnain (2010) menggunakan semen OPC (Ordinary Portland Cement) yang merupakan semen Tipe 1 murni sedangkan dalam penelitian ini menggunakan semen PCC (Portland Composite Cement) yang masih kategori semen tipe 1 namun sudah mendapat campuran Pozzolan dan trass. Penggunaan PCC menghasilkan kuat tekan lebih rendah dibandingkan semen OPC yang tidak diberi campuran fly ash dan trass (Hariawan,2007).

Karena campuran semen-pasir sudah mencapai batas maksimum dan optimum namun namun kuat tekan yang dihasilkan belum masuk ke dalam syarat SNI 03-0349-1989 maka dilakukan perbaikan campuran dengan menggunakan fly Ash sebagai agregat halus.

Pemakaian fly Ash sebagai agregat halus didasarkan pada penelitian Jones (2005) yang dapat menghasilkan kuat tekan lebih tinggi dibandingkan dengan pasir. Mix design yang dipakai yaitu campuran air: PC: Fly Ash= 0,5: 1: 1,67 dengan campuran mortar: foam=0,40:0,60.

Tabel V.3 Mix Design Semen-Fly Ash

Komposisi Landasan

Air Semen Pasir Mortar:

Foam

0. 5 1 1,6 0,40:0,60 Penggunaan mix design dengan agregat Fly ash berdasarkan penelitian Jones (2005) menyatakan bahwa perkembangan kuat tekan yang dihasilkan sangat signifikan yang diadaptasi dengan mix design produk dari partner kerjasama penelitian.

8 Hasil Uji Tekan

Tabel V.4 Hasil Kuat Tekan Mix Design

Dengan mix design semen:fly ash=1:1,67 didapatkan hasil bahwa kuat tekan di hari ke- 28 adalah 3,92 Mpa. Hal ini berarti bahwa kuat tekan yang dihasilkan sudah memenuhi SNI 03-0349-1989 yang menyatakan bahwa kuat tekan adalah minimum 2,5 MPa. Baik pada campuran semen-pasir maupun semen- fly ash, kenaikan kuat tekan pada semen-pasir maupun semen- fly ash seiring dengan peningkatan densitas.

Tingginya kuat tekan pada campuran semen-fly ash disebabkan karena faktor kimiawi dan faktor mekanis. Dari hasil X-Ray Diffraction (XRD) menunjukkan bahwa reaksi CSH yang terjadi pada campuran semen-fly ash lebih tinggi daripada campuran semen-pasir.

Reaksi CSH merupakan reaksi yang berperan penting dalam penambahan kekuatan beton (Neville, 1981).

Tabel V.5 Tabel reaksi kimia semen dengan agregat

Selain itu dari faktor mekanis dapat dilihat dari ukuran pori pada FC campuran semen- pasir lebih besar daripada FC campuran semen-fly ash. Hal ini dapat dilihat dari hasil Scanning Electron Microscope (SEM) dengan pembesaran 2000 kali bahwa FC dengan campuran pasir memiliki banyak rongga sehingga terlihat keropos sedangkan FC campuran semen-fly ash lebih padat sehingga densitas FC semen- fly ash lebih besar daripada FC semen-pasir.

Gambar V.2 SEM semen-pasir dan semen-fly ash 1:0,67 920,70 1,03

1:1 811,25 0,64

1:1,5 774,06 0,53

1:2 716,40 0,44

1:1,67(Fly Ash) 1298,96 3,92 Kuat tekan

(Mpa) Campuran Densitas

(kg/m³)

Reaksi(%) Campuran

Calsium Silicate Hydrat (CSH)

Calcite Quartz Ettringite Gypsum Portlandite

Semen-Pasir 34,4 38,6 31,8 4,5 5,2 3,3

Semen-Fly Ash 27,4 29,8 14 3,6 4,9 2,5

Pores

Pores

9 4.1 Nilai Konduktivitas Termal

Untuk melihat kelayakan insulasi termal suatu bahan maka karakteristik bahan yang diperlukan adalah konduktivitas termal. Setelah dilakukan pengujian didapatkan bahwa

Tabel V.6 Harga Konduktivitas Termal

Gambar V.3 Hubungan densitas-konduktivitas termal

Dari grafik dapat dilihat bahwa nilai densitas berbanding terbalik terhadap konduktivitas termal yang dihasilkan. Hal ini dapat dilihat dari kemiringan garis (gradien) yang dibentuk persamaan garis bernilai negatif. Dalam kasus ini perbedaan densitas semen- pasir tidak menunjukkan perbedaan yang signifikan pada konduktivitas termal. Hal ini disebabkan karena nilai porositas pada benda uji konduktivitas termal juga tidak berbeda secara signifikan.

Tabel V.7 Ringkasan Konduktivitas termal-Porositas

Gambar V.4 Hubungan densitas-porositas

1: 0,67 920,70 0,18 0,01 54,98 3,41

1: 1 811,25 0,18 0,01 55,22 9,28

1: 1,5 784,88 0,21 0,01 49,03 2,76

1: 2 716,40 0,19 0,00 50,55 4,57

1: 1,6 (Fly Ash) 1298,96 0,30 0,01 23,38 3,73

Densitas (kg/m³)

St.dev

(W/m.K) Porositas (%) St.dev (%)

Campuran Konduktivitas

Termal (W/m.K)

1: 0,67 920,70 0,18 0,01 54,98 3,41

1: 1 811,25 0,18 0,01 55,22 9,28

1: 1,5 784,88 0,21 0,01 49,03 2,76

1: 2 716,40 0,19 0,00 50,55 4,57

1: 1,6 (Fly Ash) 1298,96 0,30 0,01 23,38 3,73

Densitas (kg/m³)

St.dev

(W/m.K) Porositas (%) St.dev (%)

Campuran Konduktivitas

Termal (W/m.K)

10 Nilai porositas berbanding terbalik dengan nilai konduktivitas termal dimana hubungan ini dapat dilihat dari kemiringan garis (gradien) yang dibentuk bernilai negatif. Hal ini terlihat dari grafik konduktivitas dan porositas untuk campuran semen-pasir sebagai berikut

Gambar V.6 Hubungan porositas-konduktivitas termal

4.2 Penghitungan Kalor yang Hilang

Suatu ruangan mengalami kenaikan suhu karena adanya kalor yang terserap ke sebuah ruangan. Ruangan (diasumsikan berukuran 3mx4m dengan tinggi 3,5m) yang tadinya bersuhu nyaman (25⁰C) menjadi bersuhu sama dengan lingkungan luar ruangan (33⁰C). Konduksi panas terjadi karena batas ambang kemampuan bahan dalam menghambat panas sudah terlewati sehingga panas dapat merambat ke dalam ruangan. Oleh karena itu, untuk menciptakan kenyamanan termal ruangan maka diperlukan AC untuk melepaskan kalor yang ada dalam ruangan ke lingkungan. Adapun energi yang harus dikeluarkan dalam usaha ini adalah sebagai berikut

Tabel V.8 Kalor yang Terserap

Dinding FC campuran semen-pasir mampu menghemat energi operasional listrik untuk AC sebanyak 59-64% terhadap dinding bata. Sedangkan untuk dinding FC campuran semen- fly ash mampu menghemat energi operasional listrik untuk AC sebanyak hampir 40%

terhadap dinding bata.

5.2 Metode Pengerjaan

Mekanisme pencampuran dalam mixer untuk FC merupakan pencampuran dari 2 arah yaitu pencampuran dengan putaran sumbu x dan sumbu y di saat bersamaan sehingga digunakan sistem putaran berpilin. Mixer Putaran berpilin ini mampu mencampurkan adonan dasar (base mix) dan foam secara seragam (uniform) dengan waktu lebih cepat dibandingkan

y = -0,0041x + 0,4067 R² = 0,8364 0,17

0,18 0,19 0,20 0,21 0,22

48,00 51,00 54,00

konduktivitas termal (W/m.K)

porositas (%)

Hubungan Porositas-Konduktivitas Termal

1: 0,67 920,7 0,18 0,075 0,41 2,44 9,56 286,91 Rp228.094

1:1 811,2 0,18 0,075 0,42 2,37 9,30 279,01 Rp221.812

1:1,5 774,1 0,21 0,075 0,37 2,74 10,74 322,17 Rp256.122

1: 2 716,4 0,19 0,075 0,39 2,56 10,05 301,50 Rp239.692

1:1,67 (fly ash) 1299,0 0,30 0,075 0,25 4,01 15,71 471,40 Rp374.760

Bata 1500 0,5 0,075 0,15 6,67 26,13 784,00 Rp623.280

Therma l tra ns mi tta nce

(U)= 1/R

Q beton ringan = U x A x Δt x t

(kWh/hari)

Q beton ringan selama 30 hari

(kWh)

Biaya akb pemakaian energi=

Q x Rp 795 Campuran ρ(kg/m³) λ (W/m.K)

tebal dinding

w (m)

Thermal Resistance (R) = w/λ

Asumsi

Luas dinding= 49 m²(luas ruang= 3mx4m, tinggi 3,5 m; penutup atap tidak diperhitungkan;tanpa jendela dan pintu) Beda suhu Δt= 8 (perbedaan suhu 33⁰C dan 25⁰ C)

durasi t = 10 jam

AC bekerja terus-menerus selama 10 jam

11 mixer biasa sehingga lebih sedikit foam yang pecah untuk menghasilkan FC yang seragam.

Sedangkan pencampuran secara konvensional hanya mampu melakukan putaran pada satu sumbu putar sehingga susah untuk menghasilkan FC yang seragam.

Gambar V.7 Mekanisme putaran berpilin pada Mixer khusus Foam Concrete

Walaupun sudah menggunakan mixer khusus untuk FC namun deviasi produk masih besar. Deviasi yang besar ini terlihat dari perbedaan densitas yang cukup besar pada 1 jenis campuran sehingga menimbulkan deviasi harga kuat tekan pada campuran yang sama.

Deviasi yang besar dari tiap campuran tergambarkan pada tabel sebagai berikut

Gambar V.8 Grafik perbandingan densitas pada hari ke-7,14 dan 28

Gambar V.9 Grafik perbandingan kuat tekan pada hari ke-7,14 dan 28

5.3 Kelayakan Foam Concrete sebagai Insulator dinding

Setelah dilakukan perbaikan campuran, campuran air: semen: fly ash = 0,5: 1: 1,67 dengan perbandingan mortar: foam= 0,4: 0,6 adalah campuran yang memenuhi persyaratan sebagai dinding maupun insulator termal. Campuran ini menghasilkan nilai kuat tekan yaitu

12 3,92 MPa (yang diisyaratkan oleh SNI 03-0349-1989 adalah di atas 2,5 MPa) serta nilai konduktivitas termal sebesar 0,30 W/m.K.

FC semen- pasir hanya dapat dimanfaatkan sebagai dinding partisi insulasi termal (tidak sebagai dinding struktural) karena tidak memenuhi SNI 03-0349-1989 karena memiliki konduktivitas termal yang rendah. Sebagai partisi insulasi termal, FC semen-pasir hanya harus mampu menahan beratnya sendiri karena FC hanya difungsikan untuk menahan laju kalor bukan menahan beban seperti struktur. Untuk menunjukkan kemampuan FC dalam menahan beratnya sendiri maka metode perhitungan kekuatan ASD dapat dipergunakan untuk analisis. Metode ASD (Allowable Stress Design) adalah suatu metode penghitungan struktur untuk menentukan besar gaya yang mampu ditopang suatu material sesuai dengan karakteristik mekanik dari bahan tersebut setelah dikali dengan faktor aman. Berdasarkan data kuat tekan di hari ke-28 dan densitas dari setiap campuran analisis tentang tinggi aman bata beton untuk menopang berat sendirinya dapat dilakukan sebagai berikut

Tabel V.9 Tinggi aman FC sebagai insulator termal dalam menahan beratnya sendiri

Dengan melihat hasil perhitungan metode ASD maka FC yang difungsikan sebagai dinding partisi dapat menahan beratnya sendiri hingga ketinggian 48 m.

5.4 Tebal dinding optimum untuk Menahan Laju Kalor

Pengembangan volume foam menciptakan pori udara pada FC. Udara yang terjebak di dalam pori FC mampu menghambat konduksi panas (Kadir, 2010). Bahan yang mampu menghambat konduksi panas memiliki nilai konduktivitas panas yang rendah. Dalam usaha menghambat perpindahan panas dalam durasi waktu dan suhu tertentu, suatu material harus memiliki ketebalan tertentu. Adapun ketebalan optimum untuk durasi waktu dan suhu tertentu yaitu

Tabel V.10Tebal optimum dan waktu maksimum Foam Concrete dalam menahan perpindahan kalor

5.5 Optimasi Pemilihan Konduktivitas Termal dan Kuat tekan

Penghematan biaya operasional AC pada ruangan merupakan tujuan utama dari penggunaan foam concrete sebagai insulasi termal. Nilai kuat tekan FC didapat dari mix design yang telah ditentukan dan untuk menghasilkan kuat tekan tersebut maka menyebabkan keluarnya sejumlah biaya untuk produksi. Kedua aspek tersebut dapat ditinjau dari sudut

1:0,67 0,18 3189,059 920,701 6,7 12,54

1:1 0,18 2838,472 811,246 7,5 10,11

1:1,5 0,21 1965,070 774,059 9,9 5,78

1:2 0,19 1658,845 716,401 10,8 4,83

1:1,67 0,30 2857,587 1298,963 7,6 9,65

catatan:

durasi t menahan kalor= 10 jam= 36000 sekon ketebalan produk, w_produk = 7,5cm = 0,075 m Campuran λ (W/m.K) Cp (J/kg.K) ρ(kg/m³)

w optimum utk mena ha n tra ns fer pa na s s el a ma

10 ja m(cm)

wa ktu ma ks i mum, t

maks untuk w=7,5 cm (ja m)

13 pandang yang sama yaitu dari sejumlah nilai uang yang bisa dihemat dan biaya produksi.

Hubungan antara besarnya densitas dengan penghematan listrik untuk AC dengan besarnya densitas dan biaya produksi yang dikeluarkan dapat digambarkan dengan persamaan garis.

Dari kedua garis itu dapat dicari pertemuan kedua garis persamaan tersebut yang merupakan titik optimum. Besarnya penghematan biaya operasional AC pada ruang berdinding FC dan biaya produksi FC dalam menciptakan nilai kuat tekan direkap dalam tabel sebagai berikut

Tabel V.11Tabel densitas-penghematan

Tabel IV.12Tabel densitas-biaya produksi per m³

Dari kedua tabel tersebut dapat dibuat grafik beserta persamaan yang menyatakan hubungan antar densitas yaitu

Gambar V.10 Optimasi densitas dan biaya

Biaya produksi berbanding terbalik dengan densitas FC dimana dari kemiringan garis (gradien) persamaan intrapolasi dari keempat titik berharga negatif. Sedangkan penghematan biaya operasional AC pada ruang berdinding FC relatif berbanding lurus dengan densitas FC dimana kemiringan garis (gradien) persamaan intrapolasi berharga positif. Kedua persamaan garis tidak saling bersinggungan sehingga dapat dikatakan bahwa tidak ada biaya optimum dalam range densitas benda uji. Bila kedua garis persamaan diperpanjang (ekstrapolasi) maka densitas FC optimum untuk penghematan biaya operasional AC dengan biaya produksi FC didapat sebesar 1590,17 kg/m³. Ini menyebabkan baik besar penghematan dan biaya produksi yang terjadi adalah sebesar Rp 449.739,50. Karena titik optimum densitas berada di luar range maka besar penghematan dan biaya produksi dapat terjadi sebesar Rp 449.739,50 bila dalam kondisi sesuai dengan persamaan garis.

1: 0,67 920,77 Rp395.186

1:1 811,25 Rp401.468

1:1,5 784,88 Rp367.158

1: 2 716,4 Rp383.588

Penghematan thd dinding bata ρ(kg/m3)

Campuran

1: 0,67 920,77 Rp1.542.830

1:1 811,25 Rp1.666.683

1:1,5 784,88 Rp1.908.527

1: 2 716,4 Rp2.074.717

Biaya produksi per m3 Campuran ρ(kg/m3)

14 6 Kesimpulan dan Saran

6.1 Kesimpulan

Dinding FC campuran semen-pasir mampu menghemat energi operasional listrik untuk AC sebanyak 59-64% (untuk campuran semen-pasir) dan 40% (untuk campuran semen-fly ash) terhadap dinding bata. Namun dengan mempertimbangkan optimasi biaya produksi dan penghematan biaya operasional AC maka didapat densitas optimal FC yaitu 1590,17 kg/m³ dengan biaya produksi dan penghematan biaya operasional AC sebesar Rp 449.739,50.

Dari kelayakan secara struktural, mix design FC dengan campuran semen- pasir (semen:

pasir= 1:0,67; 1:1; 1:1,5; 1:2) hanya dapat difungsikan sebagai partisi insulasi termal karena tidak memenuhi SNI 03-0349-1989. Sebagai insulator termal, FC memiliki konduktivitas termal antara 0,18-0,21 W/m.K. FC dengan mix design semen: fly ash= 1: 1,67 sudah memenuhi SNI 03-0349-1989 dengan konduktivitas termal sebesar 0,30 W/m.K.

6.2 Saran

Untuk melakukan penelitian sejenis disarankan untuk

1. Melakukan penggunaan agregat halus berbutir kecil (diameter < 1,18 mm) agar tidak terjadi segregasi dan foam FC tidak pecah saat pencampuran base mix dengan foam.

2. Trial error pengukuran densitas foam.

Saran Pengembangan

Adapun saran yang bisa diberikan untuk pengembangan berikutnya yaitu

1. Penelitian FC dengan penambahan admixture yang mampu mempercepat pengerasan beton (accelerator) perlu dilakukan untuk menghasilkan produksi FC yang lebih banyak.

2. Penelitian FC dengan memanfaatkan material lokal dengan berat jenis rendah seperti serbuk kayu, batu apung dapat dilakukan sebagai tambahan variasi agregat.

3. Penelitian FC dengan menjadikan komposisi foam sebagai variabel dapat dilakukan untuk menghasilkan jumlah produksi, kuat tekan serta konduktivitas termal yang optimal.

4. Penelitian FC dengan memperhitungkan kuat lentur perlu dilakukan untuk kasus pengecoran secara in-situ.

Referensi

Al-Jabri,KS dkk. (2004) : Concrete Blocks for Thermal Insulation in Hot Climate. Science Direct: Cement and Concrete Research 35 (2005) 1472-1479

Ashby, M.F. (1992) : Materials Selection in Mechanical Design. UK: Pergamon Press

ASTM. (1999) : Standard Test Method for Thermal Conductivity of Refractories by Hot Wire, ASTM C 1119- 99. American Society for Testing and Material

ASTM. (1997) : Standard Test Method for Mean Specific Heat of Thermal Insulation, ASTM C 351-92b.

American Society for Testing and Material

ASTM. (1997) : Standard Test Method for Thickness and Density of Blanket or Batt Thermal Insulation, ASTM C 167-93. American Society for Testing and Material

ASTM. (1997) : Standard Test Method for Measuring Compressive Properties of Thermal Insulation, ASTM C 167-93. American Society for Testing and Material

Badan Standardisasi Nasional. (1989) : SNI 03-0349-1989 tentang Bata Beton untuk Pasangan Dinding. Badan Standardisasi Nasional: Jakarta

Bapedal, 1999. Peraturan Pemerintah Nomor 18 Tahun 1999, tentang Pengelolaan Limbah Bahan Berbahaya dan Beracun, Sekretariat Bapedal, Jakarta

Bbc.co.uk. 2011. Emisi Gas CO2 Buka Rekor Baru. http : / / www. bbc. co. uk / indonesia / dunia / 2011 / 05 / 110530 _ co2record. shtml (31 Mei 2011 - 01:00 WIB) (diakses 7 Juni 2012)

British Cement Association, Foamed Concrete, Composition and Properties, 1994 Ref. 46.042, 4 pp.

BKPM. 2011. Iklim: Kelembapan dan Suhu. http: // bekas. bkpm. go. id /id/ indonesia_brief/ climate (diakses 19 Agustus 2011)

15

Cole R.J. and Kernan P.C. (1996) : Life-Cycle Energy Use In Office Buildings. Building and Environment, Vol. 31, No. 4, pp. 307-317

Close, Paul Dunham. 1966. Sound Control and Thermal Insulation of Building. New York: Reinhold Publishing Corporation

Delbin, S., Gomes da Silva, Vanessa. (2005) : Energy Efficiency Simulation of Buildings in Brazil: Proposal of Methodology for Insertion in Design Practice. Sustainable Building Conference, Tokyo, 27-29 September 2005

Detikfinance. 2012. Gawat! Cadangan Minyak RI Habis 12 Tahun Lagi. http:// finance. detik. Com /read /2012 /04/05/124625/1885898/1034/gawat-cadangan-minyak-RI-habis-12-tahun-lagi Kamis, 05/04/2012 12:53 WIB (diakses 7 Juni 2012)

Green Building Council Indonesia, 2010, “Greenship Rating Tools untuk Gedung Baru versi 1.0”, Jakarta Hasan, Syamsuri et al. (2011) : Audit Energi Untuk Pemakaian Air Conditioning (AC) Pada Gedung

Perkantoran Dan Ruang Kuliah di UPI. http://www.scribd.com/doc/76205097/Audit-Energi-Air- Conditioning-06-03-11 (diakses 20 Agustus 2011)

Hariawan,JB. (2007) : Pengaruh Perbedaan Karakterstik Tipe Semen Ordinary Portland Cement (OPC) dan Portland Composite Cement (PPC) Terhadap Kuat Tekan Mortar. http:// www. gunadarma. ac. Id / library /abstract/gunadarma_10302047-skripsi_fpsi.pdf (diakses 1 April 2012)

Hicks, Tyler. (2004) : Standard Handbook of Engineering Calculations: Fourth Edition. Mc GrawHill. http:

www. digitalengineeringlibrary.com

Jones dkk. (2001) : Specification for Foamed Concrete. TRL Limited: British

Jones,MR dkk. (2006) : Heat of Hydration in Foamed Concrete: Effect of Mix Constituents and Plastic Density.

Elsevier: Cement and Concrete Research 36 (2006) 1032-1041

Jones MR, McCarthy A. (2005) : Preliminary Views On The Potential Of Foamed Concrete As A Structural Material. Mag Concr Res 2005;57:21–31.

Jones, M.R, McCarthy. (2005) : A, Utilising Unprocessed Low-Lime Coal Fly ash In Foamed Concrete, Fuel 84 (2005) 1398–1409

Kadir,Aeslina Abdul dkk. (2010) : Density, Strength, Thermal Conductivity and Leachate Characteristics of Light-Weight Fired. International Journal of Civil and Environmental Engineering 2(2010)4,pp179- 184.

Kibert, C.J. (2008) : Sustainable Construction. USA: John Wiley Kutz, Myer. (2006) : Heat Transfer Calculations. USA: Mc Graw-Hill

Lab Fisika Dasar. (2011) : Modul Praktikum Fisika Dasar I. Bandung: Penerbit ITB

Mohhamed, Bashar S. (2009) : Papercrete as Infill Materials for Composite Wall System. European Journal of Scientific Research ISSN 1450-216X Vol.34 No.4 (2009), pp.455-462

Munir, Misbachul. 2008. Pemanfaatan Abu Batubara (Fly Ash) untuk Hollow Block yang Bermutu dan Aman bagi Lingkungan. Thesis tidak dipublikasikan. Program magister Ilmu Lingkungan Universitas Diponegoro Semarang

Neville& Brand,AM. (1981): Cements Based Compsites. London: E&FN Spon

Othuman, Md Azree and Wang,Y.C. (2011) : Elevated-Temperature Thermal Properties of Lightweight Foamed Concrete. ScienceDirect: Constrcution and Building Materials 25 (2011) 706-716.

Publiknasional.com. 2012. Diduga, 53 Perusahaan Buang Limbah Sembarangan. http:// publiknasional. Com / index . php? option=com _ content & view = article & id = 1254 : diduga – 53-perusahaan-buang- limbah-sembarangan&catid=36:jawa-timur Selasa, 06 Maret 2012 23:01 (diakses 7 Juni 2012) PLN. 2011: PLN Statistics 2010. Corporate Secretary PT PLN (Persero) ISSN : 0852 - 8179

No. 02302.110722

Rachman, Abdul dkk. (2008) : Pembuatan Bata Beton Ringan untuk Diterapkan di IKM Bahan Bangunan.

Jurnal Bahan Galian Industri Vol. 12 No.33 April 2008:10-16

Seputarindonesia.com, 2012. Pabrik Masih Buang Limbah Seenaknya, http:// www. seputar-indonesia. Com / edisicetak / content /view/499637/ 1 Juni 2012 (diakses 7 Juni 2012)

Shalahuddin, Muhammad. (2009) : Pengaruh Penambahan Fly ash Batu Bara Campur Kayu Pada Kuat Tekan Beton. Jurnal Sains dan Teknologi 8 (2), September 2009: 58-65

Simatupang, Partogi dkk. (2011) : The Comparison of Microscopic and Macroscopic Characteristics between Low Calcium Fly ash Geopolymer Binder and High Calcium Fly ash Geopolymer Binder Using Indonesian Fly ash. Proceedings of The 3^rd International Conference of European Asian Civil Engineering Forum (EACEF), Yogyakarta-Indonesia, (ISBN. 978-602-8817-30-1)

Sutiyono, Arga Paradita. (2009) : Outlook Industri Semen 2010. http:// www. asiasecurities. co. Id / sys12x /images / stories/ Riset%20Desember/outlook_semen_2010.pdf (diakses 1 Februari 2012)

Zulkarnain, Fahrial dkk. 2011. Performance and Characteristic Foamed ConcreteMix design with Silica Fume for Housing Development. International Journal of Academic Research Vol 3. No.2 March ,2011, Part IV
