Buku ini merupakan hasil kajian independen terhadap teori arsitektur dari Era Klasik (Yunani-Romawi Kuno) hingga era Postmodern. Buku ini disusun sebagai buku referensi pada Mata Kuliah Teori Arsitektur pada Program Studi Arsitektur Fakultas Teknik Universitas Muhammadiyah Jakarta.
PENGANTAR PENERBIT
DAFTAR ISI
- BAB 1
- BAB 2
- BAB 3
- BAB 4
XIe au XVIe sièle von Viollet-le-Duc 307 3.3 Sieben Lampen der Architektur von Ruskin 314 3.4 Stadtplanung nach ihren künstlerischen Prinzipien.
TEORI ARSITEKTUR ZAMAN KLASIK

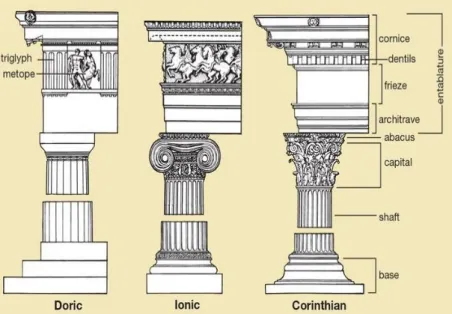

Pengetahuan tentang Order Kolom Yunani-Romawi Dalam Arsitektur zaman Klasik berkembang tiga aliran – order –
Ordo Doric (Doric) pertama kali dikembangkan oleh suku Doric; bentuknya sederhana dan tampak kokoh, salah satu contohnya adalah kuil Parthenon di Acropolis Athena. Tatanan Ionic awalnya dikembangkan oleh suku Ionia, desainnya cukup rumit terutama pada bagian atas kolomnya dan terlihat elegan, salah satu contohnya adalah kuil Erechtheion di Acropolis Athena.

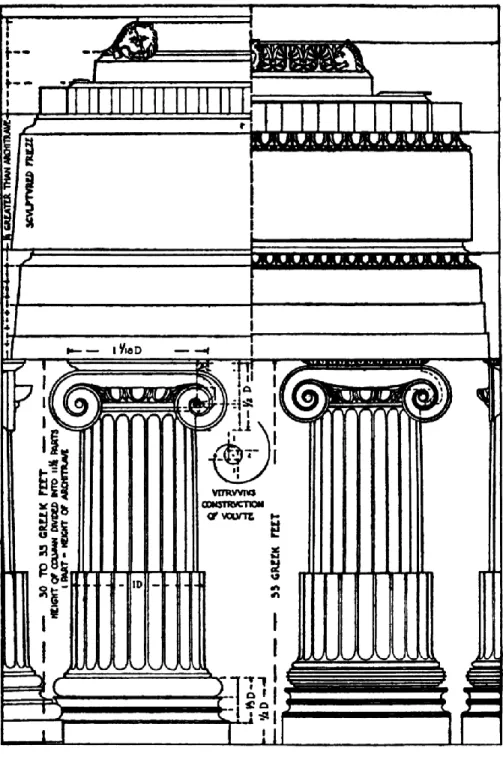

De Architectura Libri Decem oleh Vitruvius
- Arsitek dan Arsitektur
- Asal Mula Tempat Tinggal Manusia
- Material Bangunan
- Metode Dinding Bangunan
- Macam-Macam dan Klasifikasi Bangunan Kuil
- Gaya, Proporsi, dan Ukuran Bangunan Kuil
- Forum, Basilika, Teater, dan Pemandian
- Simetri, Proporsi, dan Tubuh Manusia
- Iklim dan Kitannya dengan Tampilan Bangunan Pentingnya Iklim, dan pengaruhnya terhadap gaya tampilan
- Dekorasi dan Ornamen
- Geometri
Sepertiga tinggi wajah sama dengan dagu sampai dasar lubang hidung, lalu ke tengah alis sama; dari ujung terakhir sampai ke akar rambut, di ujung dahi, tersisa sepertiganya. Mereka yang berbaring di bawah sinar matahari, di negara-negara selatan yang panasnya menyengat, secara alami harus terpapar dan menghadap ke utara dan timur.
Geometri dalam Timaeus oleh Plato
Ia mengajarkan bahwa dunia kasat mata hanyalah bayangan dari dunia nyata, yaitu dunia gagasan yang abadi. Dalam Timaeus dijelaskan bahwa api, udara, tanah, dan air adalah benda, oleh karena itu benda padat, benda padat terdapat pada bidang datar, dan bidang persegi tersusun dari segitiga. Segitiga ada dua jenis; yang satu mempunyai sisi-sisi yang berhadapan sama besar (sama kaki), yang lain mempunyai sisi-sisi yang berhadapan sama besar (sama kaki).
Konstruksinya: dari segitiga yang sisi miringnya dua kali sisi bawahnya, tiga bangun datar pertama terbentuk - pertama, limas sama sisi atau segi empat; kedua, segi delapan; yang ketiga, ikosahedron; dan sebuah kubus terbentuk dari segitiga sama kaki. Untuk masing-masing unsur, Kubus merupakan yang paling stabil karena bertumpu pada permukaan datar berbentuk persegi panjang dan terdiri dari segitiga sama kaki. Badan kedua terdiri dari segitiga-segitiga sama panjang, yang bergabung menjadi delapan segitiga sama sisi dan membentuk sudut padat dari keempat sudut bidang - keenam sudut ini membentuk segi delapan beraturan.
Padat beraturan kelima, atau dodecahedron, tidak dapat dibentuk oleh kombinasi salah satu dari segitiga-segitiga ini, tetapi masing-masing mukanya dapat dianggap terdiri dari tiga puluh segitiga jenis lain.
Geometri dalam The Elements oleh Euclid
Permukaan bidang adalah (apa saja) yang terletak datar dengan garis lurus di sekelilingnya. Sudut bidang adalah kemiringan garis satu sama lain ketika dua garis pada suatu permukaan bertemu dan tidak terletak pada suatu garis lurus. Garis sejajar adalah garis lurus yang berada pada bidang yang sama, dan dibuat hingga tak terhingga di setiap arahnya, bertemu satu sama lain di kedua arah tersebut.
Suatu garis tegak lurus terhadap suatu bidang jika garis tersebut membentuk semua garis yang menyertainya yang juga berada pada bidang tersebut. Dan diameter bola adalah setiap garis lurus yang melalui pusat dan berakhir pada salah satu arah pada permukaan bola. Dan jika garis lurus tersebut tetap sama dengan titik diamnya (garis lurus) pada sudut siku-siku yang diteruskan, maka kerucut tersebut siku-siku, dan jika lebih kecil maka sudutnya tumpul, dan jika lebih besar. , selain itu tajam (akut).
Dan alas kerucut adalah lingkaran yang dibatasi oleh garis lurus (yang tersisa) (di sekelilingnya sudut siku-siku) diangkut (sumbu).
Teori Tempat dalam Physics oleh Aristoteles
Namun tempat itu tidak bisa menjadi sebuah objek; karena jika ada maka akan ada dua benda yang berada pada tempat yang sama. Sekarang jika tempat adalah tempat utama yang memuat setiap benda, maka itu akan menjadi batasnya, sehingga tempat itu akan menjadi bentuknya. Namun bagaimanapun juga, tidak sulit untuk melihat bahwa tempat tidak mungkin merupakan salah satu dari keduanya (bentuk dan materi).
Apalagi bagaimana suatu benda bisa dibawa ke tempatnya sendiri jika tempat itu adalah materi atau wujudnya. Jika tempat itu ada pada suatu benda (tentunya benda atau benda) maka ia mempunyai tempat; karena baik bentuk maupun ketidakpastian mengalami perubahan dan pergerakan bersama-sama dengan benda, dan tidak selalu di tempat yang sama, melainkan di tempat benda itu ditemukan. Selain itu, ketika air dihasilkan dari udara, lokasinya telah hancur karena barang yang dihasilkan tidak berada di lokasi yang sama.
Tidak ada persyaratan bagi titik untuk tumbuh dengan objek di dalamnya, atau suatu titik memiliki titik; atau dua benda harus berada di tempat yang sama; atau tempat itu dianggap sebagai suatu interval jasmani (karena yang terletak di antara batas-batas tempat itu adalah objek apa pun yang ada di sana, bukan interval dalam objek).
TEORI ARSITEKTUR ZAMAN RENAISANS
Pengertian dan Ulasan Singkat
Sebastiano Serlio Italia), con bukunya berjudul: Tutte le opere di architettura e prospettiva – I cinque libri dell'architettura; Cesare Cesariano Italia), dal titolo Lucio Vitruvio Pollione de Architectura – Sull'architettura di Lucius Vitruvius Pollione;. Iacomo Barozzi di Vignola Italia), con bukunya berjudul Regola dei Cinque Ordini dell'Architettura – I Cinque Ordini dell'Architettura;
Andrea Palladio Italia), attraverso i libri: I quattro libri dell'architettura;. Pietro Cataneo Italia), descritta dai libri: I quattro primo libri di Architettura;. Vicenzo Scamozzi Italia), secondo il libro: L'idea di architettura universale - Lo specchio dell'architettura, ovvero, le regole fondamentali dell'arte dell'architettura;.
Juan Caramuel de Lobkowitz Spanyol), dengan bukunya yang berjudul: Architectura civil recta, y obliqua - Arsitektur, tegak dan miring;.
Liber Abaci oleh Fibonacci
Selanjutnya dijelaskan beberapa algoritma untuk melakukan aritmatika dengan bilangan Hindu-Arab, dan pada halaman 6 terdapat beberapa tabel penjumlahan dan perkalian. Masalah kelinci terkenal yang menghasilkan apa yang sekarang dikenal sebagai deret Fibonacci dimulai dari dekat bagian bawah halaman 283 dan berlanjut ke halaman 284.
De Re Aedificatoria oleh Alberti
- Lineaments (Kelurusan)
- Materials (Material)
- Construction (Konstruksi)
- Public Works (Pekerjaan Publik)
- Works of Individuals (Pekerjaan Individual)
- Ornament (Ornamen)
- Arsitek yang Seharusnya
Bahwa kita tidak boleh melakukan apa pun di luar kemampuan kita, atau melawan alam, dan bahwa kita tidak hanya harus mempertimbangkan apa yang dapat kita lakukan, namun juga apa yang pantas untuk kita lakukan dan di tempat mana kita membangun. Bahan apa yang harus disediakan untuk bangunan tersebut, pekerja apa yang harus dipilih, dan pada musim apa, menurut pendapat masyarakat lama, kayu harus ditebang. Untuk mengawetkan pohon-pohon setelah ditebang, dengan apa yang akan diolesi atau diurapi, untuk mengatasi kelemahannya, dan untuk menempatkannya pada tempat yang layak dalam bangunan.
Kayu mana yang paling cocok untuk bangunan, sifat dan kegunaannya, cara penggunaannya, dan di bagian bangunan mana setiap jenisnya paling cocok. Sekarang kita harus mempertimbangkan, apa yang dimiliki gedung-gedung publik, apa yang dimiliki oleh para pemimpin masyarakat, dan apa yang dimiliki oleh orang-orang tersebut. Secara umum, diperbolehkan bahwa kesenangan yang kita rasakan saat melihat suatu bangunan muncul hanya dari keindahan dan ornamennya, karena hampir tidak ada manusia yang begitu melankolis atau bodoh, begitu kasar atau kasar, namun begitu senang. dengan apa yang indah, dan mengejar apa yang paling memperindah, dan menolak apa yang tidak ada hiasan dan terabaikan.
Apa yang menggairahkan dan membangkitkan perasaan seperti itu dalam pikiran kita tidak akan kita selidiki lebih lanjut, namun kita harus membatasi diri kita pada semua bukti yang akan muncul dengan sendirinya.
M. Vitruvius oleh Giocondo
Terakhir, seorang arsitek tidak boleh terbawa oleh keinginan akan kejayaan selama ini, hingga tergesa-gesa mencoba sesuatu yang benar-benar baru dan tidak biasa. Waspadalah terhadap kesalahan yang sangat umum, yang menyebabkan beberapa struktur indah, tetapi memiliki kekurangan yang tidak dapat dimaafkan. Tentang pengertian Buku VIII, IX, X De Architectura, tentang permasalahan yang berhubungan dengan hidrolika (gnomonice dan machinatio).
Namun, Giocondo, yang menawarkan proposal grafis baru kepada pembaca, mewakili instrumennya yang sempurna, melepaskan diri dari kanon Vitruvian. Dalam Buku IX, membahas masalah Delian dalam menggandakan kubus, Giocondo mewakili Archytas dari Taranto dan Eratosthenes dari Kirene memegang dua instrumen, yang disebut silinder (a) dan mesolabium (b). Ini adalah astrolabe (alat ukur astronomi dan instrumen survei topografi) dan jam matahari, yang disebut silinder.
Meskipun bebas dari tujuan ilmiah, proposal grafis Giocondo dapat mencakup refleksi momentum sudut yang mengikat segitiga proporsional, yang dapat dideteksi dengan astrolabe: aturan geometris yang menjadi dasar instrumen pendeteksi mengacu pada teori proporsi yang sama dan angka serupa pada yang menjadi dasar solusinya, masalah Delian yang sama.
De Divina Proportione oleh Pacioli
Dalam Buku VIII (Vitr. VIII, 5, 1), Vitruvius menyebutkan tiga instrumen untuk meratakan air: dioptre, spirit level, dan horobat (instrumen yang mirip dengan spirit level modern), hanya memberikan penjelasan singkat tentang yang terakhir. satu. yang bisa dibandingkan dengan gambar di akhir buku. Kejelasan luar biasa dari tulisan dan diagram Leonardo membantu buku ini mencapai pengaruh di luar lingkaran matematika dan mempopulerkan konsep dan gambar geometris modern. Karya ini juga membahas penggunaan perspektif oleh pelukis seperti Piero della Francesca, Melozzo da Forlì dan Marco Palmezzano.

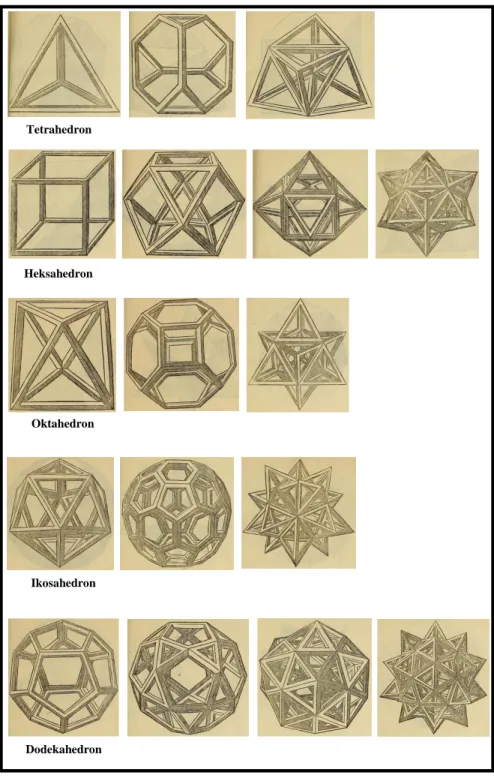

Bagian ketiga, Libellus in tres Partialestractatus divisus, sebagian besar merupakan terjemahan bahasa Italia dari tulisan Latin Piero della Francesca tentang lima benda padat beraturan dan contoh matematika.
Tutte l’opere d’architettura et prospettiva oleh Serlio Tutte l'opere d'architettura et prospettiva (All the Works of
Di Lucio Vitruvio Pollione de Architectura oleh Cesariano
Vitruvius Teutsch oleh Rivius
Regola delli cinque ordini d’architettura oleh da Vignola
I quattro libri dell’architettura oleh Palladio
Karya ini diterjemahkan dan didistribusikan ke seluruh Eropa dalam banyak edisi dan menjadi buku arsitektur yang paling banyak dibaca. Dalam risalah ini terdapat ilustrasi yang dirancang untuk menunjukkan gagasan Palladio tentang kemurnian dan kesederhanaan arsitektur klasik, yang dirancang dengan tangannya sendiri. Arsitektur Palladian menjadi populer di Eropa dan pada akhir abad ke-18 juga dikenal di Amerika Utara, menjadi publikasi arsitektur paling berpengaruh yang pernah dihasilkan dan mendefinisikan sebagian besar citra arsitektur peradaban Barat.
I quattro primi libri di Architettura oleh Cataneo I quattro primi libri di Architettura (“The First Four Books on

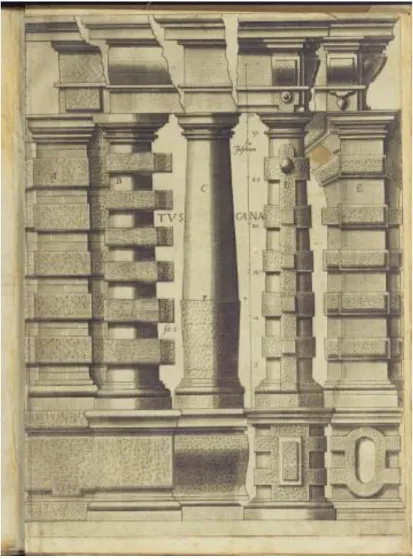

Architectura oder Bauung oleh Vrederman de Vries Judul lengkap buku karya Hans Vredeman de Vries (1526-1609)
Vredeman de Vries juga menunjukkan hubungan antara tatanan tatanan arsitektur dan tipologi arsitektur: karakteristik tatanan yang disesuaikan dengan berbagai jenis konstruksi, seperti jembatan, gerbang, gudang senjata, benteng militer, benteng pertahanan, dan penjara.
Architectura Von Vestungen oleh Speckle
L’idea della architettura universale oleh Scamozzi L’idea della architettura universale, yang merupakan karya
Oleh karena itu, konsep pertama yang harus dikuasai seorang arsitek dan menjadi dasar ilmunya adalah yang berkaitan dengan geometri dan matematika. Hanya setelah pertimbangan awal yang panjang barulah pelat pertama muncul yang menggambarkan konstruksi bentuk geometris: metode penghitungan permukaan kompleks dan lingkaran persegi. Dalam konteks ini, puncak kesempurnaan yang dicapai tubuh manusia dibahas - sesuai dengan contoh banyak pendahulunya. (jil.

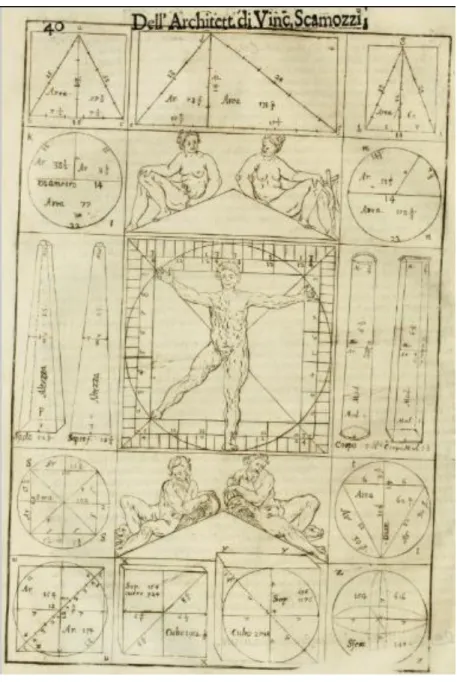

Arsitek harus menciptakan penemuannya dan membuat gambarnya sedemikian rupa untuk meniru alam, dan lebih khusus lagi tubuh manusia, keajaiban proporsinya. Di sini - setelah membahas karakteristik dan kualitas negara, perairan dan angin - Scamozzi menyajikan ilustrasi pada piring yang sangat menarik di mana bagian dan denah Villa Bardellini di Monfumo (dihancurkan pada tahun 1594), dilalui oleh banyak garis. , diagonal dan kurva.
