1. RINGKASAN EKSEKUTIF

Jabatan Pengairan dan Saliran (JPS Perlis) adalah jabatan di Perlis yang menguruskan sumber air atau Surface Run-Off Water. Pengurusan sumber air melibatkan empangan, sungai, kolam dan saliran banjir serta struktur bekalan keseluruhan pintu air lebih dari 200 pintu dan saliran di pelbagai kawasan di seluruh negeri Perlis.

MySumberAir adalah penyelesaian berasaskan sistem untuk mengendalikan, memantau dan mengurus struktur sumber air di Perlis yang menggantikan plot dan analisis data manual yang sebelumnya dengan perisian Microsoft Office. Sistem baru secara automatik mengumpulkan dan menggunakan data dari sistem utama yang ada yang dimiliki oleh JPS dan merepresentasikannya secara online untuk mendapatkan gambaran mengenai situasi semasa, seperti paras air sungai, bukaan di pintu air, hujan, kawasan / jalan banjir dan arus gambar di laman web di sekitar negeri Perlis.

Selain untuk operasi sumber air, MyAduan juga termasuk dalam MySumberAir. MyAduan adalah platform yang membolehkan orang ramai membuat aduan mengenai banjir, kemarau, kerosakan struktur sumber air dan pencemaran. Dengan platform ini, membolehkan orang ramai membuat aduan bila-bila masa dan di mana sahaja dengan hanya menggunakan hujung jari mereka tanpa mengisi borang untuk membuat aduan. Setelah aduan dimasukkan, pentadbir sistem akan mengambil tindakan selanjutnya dengan menyampaikan aduan tersebut ke bahagian yang bertanggungjawab menyelesaikan masalah tersebut. Pengadu akan mendapat pemberitahuan melalui whatsapp mengenai maklum balas dan status aduan.

(4)

4

2. PERINCIAN PROJEK

i. Latar Belakang

a. Kumpulan

 Nama kumpulan : Gelombang Emas

 Pejabat : JPS Negeri Perlis.

 Alamat : Kompleks JPS Perlis,

Jalan Pengkalan Asam, 01000 Kangar, Perlis.

 No. Telefon : 04-9769975

 E-mel : [email protected]

 Senarai ahli : Ir Asnol Adzhan Bin Abd Manap

Ridzwan Bin Ramli

Syed Mohd Zafri Bin Syed Zuber

Akmal Shafiq Bin Che Man Aslam Redzaudin Bin Zamzuri b. Projek

 Nama projek : My Sumber Air

 Keterangan ringkas projek : MySumberAir adalah Penyelesaian berasaskan Sistem untuk memantau dan Menguruskan pintu sungai Di Perlis yang menggantikan Plot dan analisis data secara Manual

 Bidang kategori projek : Penyampaian Perkhidmatan

 Kategori projek : Penciptaan

(5)

5

ii. Signifikan Pemilihan Projek

a. Kriteria pemilihan projek dan keterangan projek

KRITERIA AKTIVITI PENERANGAN

SIGNIFIKAN CATATAN

Kaitan dengan fungsi utama

Fungsi :

 Pengairan Pertanian,

Pengurusan Banjir, Pantai dan Sungai.

 Memberi maklumbalas dalam masa 48 jam kepada petani terhadap sebarang

rayuan mengenai

pembekalan air yang tergendala atau tidak mencukupi, kegagalan pengendalian atau kegagalan infrastruktur.

 Timbul kerisauan di kalangan petani di negeri Perlis mengenai status bekalan air jika kemarau dan banjir berlaku, bagaimana JPS Perlis akan bertindak dan

menguruskan bukaan pintu air.

 Membantu ke arah penjimatan masa dan tenaga untuk mendapatkan info dan status mengenai pengurusan air.

Memenuhi kehendak pelanggan &

stakeholder

Pelanggan Utama :

 Memastikan maklumat mengenai

pengurusan air dapat disampaikan dengan jelas

 Orang awam dan petani mendapat gambaran yang jelas mengenai keadaan semasa dan juga tindakan yang diambil oleh JPS Perlis bergantung kepada situasi semasa tersebut.

(6)

6

Kaitan dengan agenda nasional

 Dasar  Kerajaan Malaysia telah melaksanakan strategi dua (2) hala (jangka pendek dan jangka panjang) bagi pengawalan hakisan pantai.

 Strategi jangka pendek yang memberi tumpuan kepada pembinaan struktur pengawalan hakisan pantai di kawasan kritikal, bertujuan mengelakan kehilangan lebih banyak lagi kemudahan, harta benda dan tanah bernilai akibat daripada hakisan pantai.

Kaitan dengan keadaan dan ekosistem semasa

 Pemantauan mudah

dilaksanakan serta menjimatkan masa dan tenaga.

 Data bagi situasi semasa dapat disimpan dengan lebih efisien bagi tujuan rujukan dan analisa.

 Orang awam dan petani dapat memahami dengan lebih jelas tentang situasi

semasa tentang

hujan,banjir,kemarau dan juga status pelepasan air bagi tujuan pertanian.

 .Aduan dapat disampaikan dengan lebih cepat tanpa perlu mengisi boring aduan atau sebagainya.

Kaedah pemilihan projek dan analisis

 Sistem ini mudah digunakan dan juga lebih efektif berbanding secara manual

 Masa dapat dikurangkan berbanding dengan kaedah manual.

(7)

7

 Meningkatkan nilai kepenggunaan.

(8)

8

iii. Tindakan Penyelesaiaan

Jabatan Pengairan dan Saliran mengumpulkan pelbagai data mengenai pengurusan sumber air seperti paras air sungai, bukaan pintu air, hujan. Ini membantu pengurusan sumber air dengan lebih baik dalam pencegahan dan pengurangan banjir dan kemarau.

i. Cari semua struktur pintu air yang diuruskan oleh JPS Perlis

ii. Kenal pasti dan kumpulkan maklumat mengenai setiap pintu dari rekod yang lebih baik.

iii. Tandakan, label dan lihat semua struktur di Peta Google.

iv. Semua pengumpulan dan pengemaskinian data dilakukan melalui telefon bimbit di lokasi.

Sistem baru secara automatik mengumpulkan dan menggunakan data dari sistem yang ada yang dimiliki oleh JPS dan merepresentasikannya secara online untuk mendapatkan gambaran mengenai situasi semasa, seperti paras air sungai, bukaan di pintu air, hujan, kawasan / jalan banjir dan arus gambar di laman web di sekitar negeri Perlis.

(9)

9

Pendaftaran Pengguna Kakitangan

Bahagian ini ditujukan untuk pengguna baru yang mendaftar sebagai kakitangan dan mengakses sistem. Pengguna yang dibenarkan untuk mengakses Portal Staf.

Pendaftaran Pengguna

Lakukan ini hanya sekali, untuk mendaftarkan kakitangan baru yang sah sahaja.Via Web browser,

1. Pergi ke https://www.mysumberair.com/register dan masukkan nama anda dan alamat e-mel anda.

(10)

10

(11)

11

Struktur

Maklumat struktur di setiap sungai di Perlis dikenal pasti dan dikemas kini. Pada masa ini, 200 struktur terdiri dari pintu sungai, pengawalan saliran, bendungan, siphon, regulator di sepanjang 28 sungai di Perlis. Pada masa akan datang, lebih banyak struktur akan disertakan dalam aplikasi ini.

Contoh :

ID Name Start End Path

SG01 Sungai Perlis

SG00 SG15 ["SG00","PSG1401","PSG2001","PSG1001","PSG0501",

"PSG0601","PSG0701","PSG0801","B09051","B09052",

"B09053","PSG1501"]

SG02 Sungai Korok

SG01 E09001 ["PSG0701","PSG09013","B09013","B09008","B09039",

"B09040","B09042","B09046","B09043","B09001",

"E09001"]

SG03 Sungai Kechor SG04 Sungai Abi SG05 Sungai

Kurung Batang

SG01 PSG0501 ["PSG0501","PSG0520","PSG2005"]

SG06 Sungai Batu Pahat SG07 Sungai

Santan

SG08 B09048 ["PSG0708","B09009","B09045","B09047","B09048"]

SG08 Sungai Repoh

SG01 SG11 ["PSG0801","B09012","PSG0708","PSG1108"]

SG09 Sungai Siran

(12)

12

Ketinggian dan aliran setiap sungai di Perlis. Status pintu air dan sungai di sepanjang aliran air ke dan dari Empangan Timah Tasoh ke Selat Melaka berdasarkan ketinggian ditunjukkan seperti pada gambar di bawah.

1.2. Struktur

Jadual di bawah menunjukkan senarai struktur yang dikenal pasti di sepanjang sungai di Perlis. ID struktur yang bermula dengan watak mewakili jenis seperti yang

ditunjukkan di bawah:

• B - Pintu sungai

• D - Kawalan saliran

• E - Empangan

• S - Siphon

• R - Regulator

• T - Tidal

Sebagai contoh, B09004

B - Pintu Sungai 09 - Perlis

004 - Indeks Struktur

(13)

13

Contoh :

ID Name Area Zone Latitude Longitude River

B09004 Ibu Bekalan Abi Beseri 1 6.488305 100.197231 Sungai Abi

B09007 Belat Abi Tok Hashim Beseri 1 6.475208 100.193408 Sungai Abi

B09031 Ibu Bekalan Kubang Badak Beseri 1 6.503681 100.205848 Sungai Abi

B09094 Kolam Sungai Buloh Padang Siding 3 6.56459 100.29415 Sungai Buloh

B09055 Ibu Bekalan Kuala Tunggang Mata Ayer 3 6.450734 100.295675 Sungai Chuping

B09056 Ibu Bekalan Kampung Rambai Mata Ayer 3 6.465347 100.313635 Sungai Chuping

B09109 Ibu Belat Padang Mawar Titi Tinggi 1 6.39168 100.16552 Sungai Jarum

B09110 Ibu Belat Felda Rimba 1 Titi Tinggi 1 6.38459 100.17327 Sungai Jarum

B09111 Ibu Belat Felda Rimba 2 Titi Tinggi 1 6.38397 100.17343 Sungai Jarum

B09006 Belat Kampung Kechor Kampung Kubang Arang 2 6.480186 100.204738 Sungai Kechor B09027 Ibu Bekalan Guar Jentik 1 Kampung Guar Jentik 1 6.546301 100.203391 Sungai Kechor

B09035 Ibu Bekalan Sungai Kechor Santan 1 6.4651319 100.200913 Sungai Kechor

B09037 Ibu Bekalan Tok Chiang Santan 1 6.48953 100.208879 Sungai Kechor

E09001 Empangan Timah Tasoh Kampung Bukit Manek 1 6.564659 100.234528 Sungai Kechor

B09008 Belat Kubang Arang Kampung Kechor 1 6.473329 100.211349 Sungai Korok

B09040 Ibu Bekalan Paya Tengah Kampung Titi Teras 1 6.500688 100.216615 Sungai Korok

B09041 Ibu Bekalan Menora Paya 1 6.508271 100.222606 Sungai Korok

B09042 Ibu Bekalan Paya Paya 1 6.525949 100.219399 Sungai Korok

(14)

14

1.1. Kolam.

Contoh :

1 Sungai Buluh 1 Padang Siding 3 6.56459 100.29415 Sungai Buluh

4 Kok Klang Mata Ayer 3 6.34324 100.16296 -

5 Haji Idris/Kg Sena Titi Tinggi 1 6.29186 100.18553 Sungai Mata Ayer

6 Kampong Titi Tinggi Hulu Titi Tinggi 1 -

7 Semadong Beseri 1 Empangan Timah Tasoh

8 Padang Mawar Titi Tinggi 1 Sungai Mata Ayer

9 Felda Rimba Emas Titi Tinggi 1 Sungai Jarum

10 Kok Mak Titi Tinggi 1 Sungai Jarum

1.3. Rumah Pam

Contoh :

1 Alor Sena Santan 1 Sungai Santan

2 Kampong Belukar Santan 1 Sungai Korok

3 Bukit Tau Santan 1 Kolam Bukit Tau

4 Kok Kelang Mata Ayer 3 Kolam Kok Kelang

5 Sungai Serai Chuping 3 6.32352 100.17064 Sungai Serai

6 Sungai Jernih Chuping 3 Sungai Jernih

7 Batu Bertangkup Chuping 3 Kolam Batu Bertangkup

8 Sungai Jarum Titi Tinggi 1 Sungai Jarum

9 Kampong Chantik Titi Tinggi 1 Sungai Chuchoh

10 Semadong (ETT) Beseri 1 6.56437 100.24831 Empangan Timah Tasoh

11 Semadong (Skim) Beseri 1 6.55994 100.25034 Kolam Semadong

12 Kolam Haji Idris Titi Tinggi 1 Sungai Mata Ayer

13 Kolam Kampung Sena Titi Tinggi 1 Sungai Mata Ayer

14 Kampung Sahabat Titi Tinggi 1 Sungai Jarum

(15)

15

1.4. Telaga Tiub

Contoh :

1 Abi Kurung Batang Bintong 1 -

2 Abi Padang Melangit Santan 1 6.31001 100.12405 -

3 Kampung Darat Santan 1 -

4 Paya Besar Paya 1 -

5 Hutan Lembah 1 Padang Siding 3 6.46853 100.26840 -

1.5. Weather Stations

Example :

ID Station Open Latitude Longitude Elevation

Catchment Area

Housing Type

Compound Area

Fencing Type

Fencing Area

6201001 Kuala Sanglang Jan-10 06 15 2 100 11 46 22 1.8 outdoor

casing

6m x 6m chain link

6m x 6m

6301001 Kg. Behor Lateh Jun-79 06 23 40 100 11 01 16 2.5 outdoor casing

6m x 6m chain link

6m x 6m

6301010 Simpang Empat Jan-10 06 20 00 100 11 00 22 2.5 outdoor

casing

6m x 6m chain link

6m x 6m

6302022 Changkat Jawi Jan-10 06 22 00 100 16 00 20 3 outdoor

casing

6m x 6m chain link

6m x 6m

6401000 Kuala Perlis Jan-10 06 24 00 100 08 00 26 2 outdoor

casing

6m x 6m chain link

6m x 6m

6401002 Padang Katong at Kangar Nov-74 06 26 45 100 11 15 23 3.6 outdoor casing

6m x 6m chain link

6m x 6m

6402006 Guar Nangka Feb-58 06 28 30 100 17 00 21.54 4.9 outdoor

casing

6m x 6m chain link

6m x 6m

6402007 Arau Jan-47 06 25 50 100 16 15 50 3.6 outdoor

casing

6m x 6m chain link

6m x 6m

(16)

16

Portal Kakitangan

Portal kakitangan disediakan dari kakitangan dan pengguna yang diberi kuasa untuk mengemas kini perincian struktur. Beberapa fungsi yang terdapat di kawasan kakitangan disertakan dalam bahagian berikut.

4.1. Task Dashboard

4.2. Papan pemuka utama menunjukkan tugas yang diberikan (10) untuk setiap staf dan pengumpulan data sebelumnya (6,7,8,9) untuk setiap struktur.

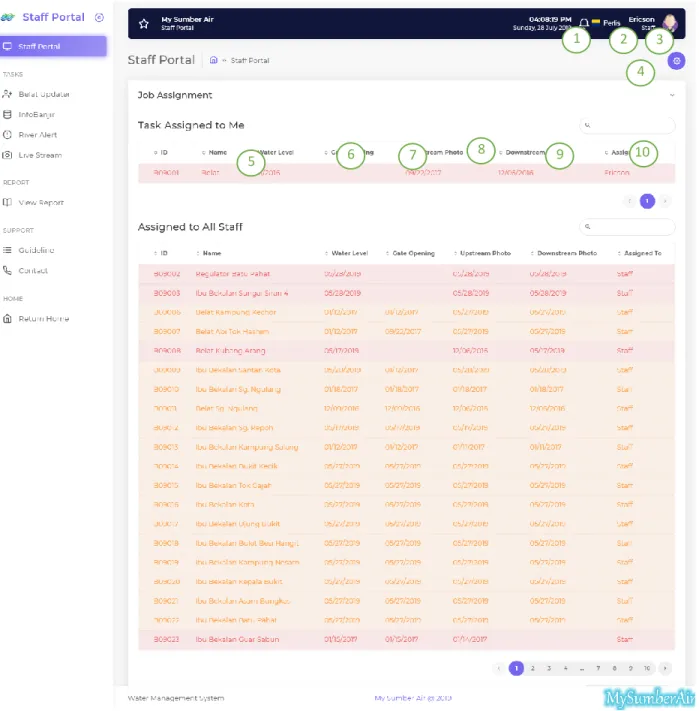

Figure 2.1 – Staff Portal Dashboard

1 2 3

5 6 7 8 9 10

4

(17)

17 4.3. Pengemas kini Status Struktur

Pengguna dan kakitangan yang berdaftar boleh mengemas kini pintu air dengan antara muka di bawah. Struktur boleh dipilih mengikut zon, sungai dan struktur seperti yang ditandakan 1, 2 dan 3. Lokasi dan maklumat ringkas mengenai struktur yang bertanda 4. Pengguna dapat mengemas kini paras air hulu dan hilir (5). Pembukaan setiap gerbang yang terdapat di struktur boleh diperbaharui (6). (7) membolehkan pengguna memuat naik foto hulu baru dan melihat foto hulu yang dimuat naik sebelumnya di (8).

Sementara, (9) membolehkan pengguna memuat naik foto hilir baru dan melihat foto hilir yang dimuat naik sebelumnya (10). Struktur lain seperti stesen cuaca, kolam, telaga tiub dan pam boleh dikemas kini juga dengan mengklik menu sebelah kiri (11).

7 8

9 1

2

4

5

10 6

11 3

(18)

18

Contoh :

ID Name

Upstream Water Level

Downstream Water Level

Gate 1 Opening

B09004 Ibu Bekalan Abi 1.3 0.5 0.99 0.99 0.99 0.99 0.99

B09007 Belat Abi Tok Hashim 1.5 1.5 1.47 0.04 1.4 0.02 1.4

B09031 Ibu Bekalan Kubang Badak 0.7 1.5 0.54 0.54 0.54 0.54 0.54

B09032 Ibu Bekalan Beseri Dalam 1 0.8 0.74 0.74 0.74 0.74 0.74

B09033 Ibu Bekalan Padang Melangit 1.8 0.7 0.42 1.4

B09038 Ibu Bekalan Penghulu Jaafar 0.81 0.3 0.6 0 0.6 0 0.6

B09044 Ibu Bekalan Lembah Biak (Sg Abi) 0.3 0.25 0.39 0.39 0.39 0.39 0.39

B09057 Ibu Belat Alor Melintang 1 0.2

B09002 Regulator Batu Pahat 0.2 0.6

B09022 Ibu Bekalan Batu Pahat 1.84 0.2 0 0 0 0

B09094 Kolam Sungai Buloh 0.55 0.1

B09055 Ibu Bekalan Kuala Tunggang 2.1 0.65 0.85 0.85

B09056 Ibu Bekalan Kampung Rambai 0.8 0.8 0.29 0.29 0.29 0.29 0

B09068 Ibu Bekalan Kolam Chuping 1 0.55 0.8

B09069 Ibu Bekalan Kolam Chuping 2 0 0

B09070 Ibu Bekalan Padang Siding 2.1 0.8

B09109 Ibu Belat Padang Mawar 2 0.5

B09110 Ibu Belat Felda Rimba 1 2 0.8

B09111 Ibu Belat Felda Rimba 2 2 0.8

B09112 Kolam Rimba Emas

(19)

19 Pemapar & Pengemaskinian Maklumat Struktur

Lihat laporan di menu kiri membolehkan pengguna melihat semua maklumat struktur serta data masa lalu mereka yang dikumpulkan. Lokasi struktur dapat diatur dengan tombol edit (2) dan (3) untuk mengedit perincian struktur. Struktur lain seperti stesen cuaca, kolam, telaga tiub dan pam boleh dikemas kini juga dengan mengklik menu sebelah kiri (5).

(20)

20

Contoh :

ID Name Elevation Gates

Gate Height

Gate 1 Width

Bottom Channel

Bottom

Structure Top Bund B09004 Ibu Bekalan

Abi

13.0731 5

B09007 Belat Abi Tok Hashim

7.86252 5 2

B09031 Ibu Bekalan Kubang Badak

15 5 1.46 1.65 1.65 1.65 1.65 1.65

B09032 Ibu Bekalan Beseri Dalam

15.6255 5 1.7 1.38 1.38 1.38 1.38 1.38

B09033 Ibu Bekalan Padang Melangit

18.5754 2 1.7 3.64 3.64

(21)

21

5. Laman Web

Halaman utama laman web menunjukkan hujan, paras air dan petunjuk amaran untuk semua sungai di Perlis.

(22)

22

5.1. MyBelat

Antaramuka MyBelat memaparkan status semua permukaan air pintu gerbang dan setiap bukaan pintu seperti yang ditunjukkan pada gambar di bawah.

(23)

23

5.2. MyISOP

MyISOP memaparkan tahap dan gambar air sungai terkini untuk hulu dan hilir. Pembukaan pintu pagar di pintu air akan ditunjukkan juga. Gambar di bawah menunjukkan status terkini pintu air di peta. Paras air di hulu dan hilir, bukaan gerbang dan muat naik foto baru boleh dilakukan untuk Staff Portal.

(24)

24

5.3. MyAnalysis

5.4. MyAnalysis menunjukkan aliran air setiap sungai di Perlis. Status pintu air dan sungai di sepanjang aliran air ke dan dari Empangan Timah Tasoh ke Selat Melaka berdasarkan ketinggian ditunjukkan seperti pada gambar di bawah.

Satu sungai boleh dipilih untuk semua struktur di sepanjang sungai dengan lapisan atas, struktur bawah, saluran bawah dan permukaan air seperti gambar di bawah.

(25)

25

MyPredict

MyPredict memaparkan semua stesen cuaca dan melihat data hujan sebelumnya untuk setiap stesen cuaca yang ditunjukkan pada peta di bawah.

(26)

26

(27)

27

iv. Keberhasilan Projek (Outcome)/Impak Projek

Keberhasilan projek – Outcome projek dan Pembuktian

Pencapaian Outcome Faedah sampingan Pembuktian melalui data dan sumber rasmi

 Lebih mudah dan efisien berbanding dengan cara manual.

 Dapat menjimatkan

masa dan kos

pembinaan yang

munasabah.

 Meningkatkan nilai kepenggunaan.

 Mudah digunakan

 Mudah untuk

memantau

 Tenaga manusia yang diperlukan tidak banyak dan dan masa yang diambil juga tidak panjang

 Membuka mata semua pihak tentang pentingnya system ini dalam pengurusan air dan diharapkan penggunaan sistem ini dapat

dikembangkan lagi dalam core business JPS yang lain.

(28)

28

Keberhasilan projek – Impak projek dan Pembuktian

Pencapaian Impak Faedah sampingan Pembuktian melalui data dan sumber rasmi

 Mengoptimumkan pengurusan secara online.

 Memudahkan urusan pengendalian semasa berlakunya

peningkatan aras air secara mendadak.

 Menyumbang ke arah pembangunan sosio- ekonomi masyarakat melalui penambahan pendapatan, produktiviti dan taraf hidup rakyat.

 Isu banjir kilat dan ketidakcukupan air selepas hujan dapat disampaikan kepada orang ramai dengan lebih cepat

 Penyelesaian kreatif bagi masalah-masalah yang berlaku seperti kerosakan dan pencemaran dapat disampaikan kepada pihak JPS dengan lebih efisyen.

 Seperti Yang Dilampirkan

(29)

KUMPULAN INOVATIF DAN KREATIF JPS 2020

29

v. Potensi Pengembangan Projek

a. Tahap Ketersediaan teknologi/sitem/proses

 MySumberAir merupakan satu inovasi yang member impak yang positif kepada sistem Pengairan Pertanian, Pengurusan Banjir, Pantai dan Sungai. Malahan inovasi ini juga sangat berhubungkait dengan arus perdana dan memenuhi agenda nasional dari segi menyokong dasar, program dan tumpuan semasa kerajaan. Cirri- ciri MySumberAir membuktikan inovasi ini selari dengan agenda nasional dalam menyokong dasar kerajaan. Misalnya MySumberAir bertindak sebagai pemangkin kearah matlamat yang disasarkan seperti era digital pada masa kini. Hal ini adalah sangat menyokong arus perdana dari segi mengurangkan tenaga kerja dan masa.

b. Pengkomersialan dan Replikasi

 JPS Negeri Perlis telah melantik consultant untuk membuat dan memasarkan produk MySumberAir. Projek dilapangan

dilaksanakan pada tahun ini bagi tujuan menunjukkan aplikasi MySumberAir dan analisa keberkesanan.
