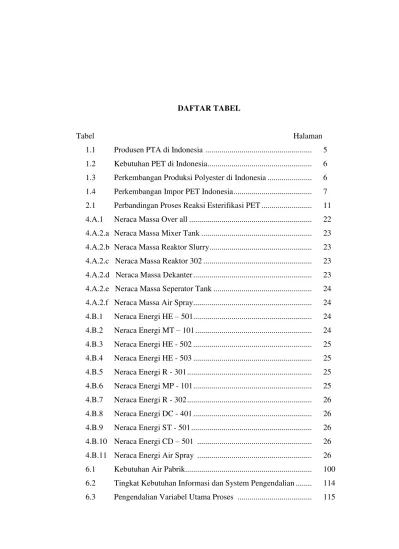

DAFTAR TABEL
Tabel Halaman
1.1 Produsen PTA di Indonesia ... 5
1.2 Kebutuhan PET di Indonesia... 6
1.3 Perkembangan Produksi Polyester di Indonesia ... 6
1.4 Perkembangan Impor PET Indonesia ... 7
2.1 Perbandingan Proses Reaksi Esterifikasi PET ... 11
4.A.1 Neraca Massa Over all ... 22
4.A.2.a Neraca Massa Mixer Tank ... 23
4.A.2.b Neraca Massa Reaktor Slurry ... 23
4.A.2.c Neraca Massa Reaktor 302 ... 23
4.A.2.d Neraca Massa Dekanter ... 23
4.A.2.e Neraca Massa Seperator Tank ... 24
4.A.2.f Neraca Massa Air Spray ... 24
4.B.1 Neraca Energi HE – 501... 24
4.B.2 Neraca Energi MT – 101 ... 24
4.B.3 Neraca Energi HE - 502 ... 25
4.B.4 Neraca Energi HE - 503 ... 25
4.B.5 Neraca Energi R - 301 ... 25
4.B.6 Neraca Energi MP - 101 ... 25
4.B.7 Neraca Energi R - 302 ... 26
4.B.8 Neraca Energi DC - 401 ... 26
4.B.9 Neraca Energi ST - 501 ... 26
4.B.10 Neraca Energi CD – 501 ... 26
4.B.11 Neraca Energi Air Spray ... 26
6.1 Kebutuhan Air Pabrik... 100
6.2 Tingkat Kebutuhan Informasi dan System Pengendalian ... 114
8.2 Perincian tingkat Pendidikan ... 142
8.3 Jumlah Operator Berdasarkan Jenis Alat ... 143
8.4 Jumlah Karyawan ... 144
8.5 Sistem Gaji Karyawan ... 145
9.1 Fixed Capital Investent ... 159
9.2 Manufacturing Cost... 160
DAFTAR GAMBAR
Gambar Halaman
1.1 Rangkaian proses pembentukan PET ... 2
1.2 Produk yang berasal dari PET ... 2
1.3 Pemberian kode plastik ... 2
1.4 Grafik perkembangan impor PET ... 7
2.1 Pola spectroskopy PET ... 15
2.2 Spektrum PET dengan X-Ray monokromatic ... 15
2.3 Monomer PET ... 15
4.1 Diagram aliran pada pabrik polyethylene therephthalate... 22
6.1 Diagram Alir Pengolahan Air ... 100
7.1 Peta Indonesia dan Propinsi Banten ... 120
7.2 Tata letak peralatan pabrik Polyethylene Terephthalate ... 123
7.3 Tata letak pabrik Polyethylene Terephthalate ... 124
8.1 Struktur Organisasi Perusahaan ... 129

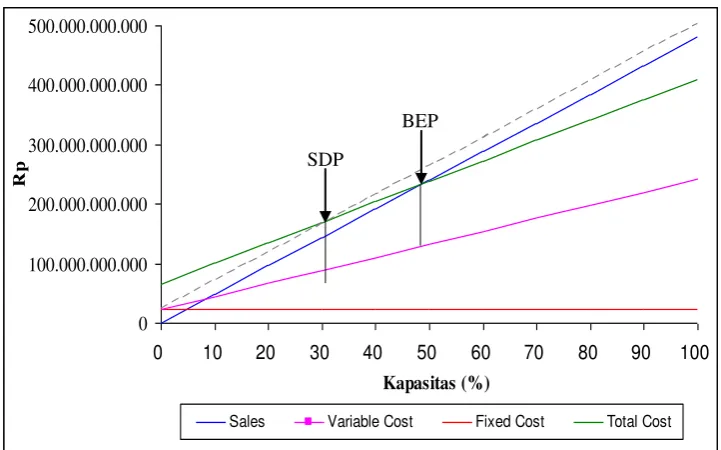

9.1 Grafik BEP dan Shut Down Point ... 163
DARI ASAM TEREPHTALAT DAN ETYLENE GLICOL KAPASITAS TIGA PULUH RIBU TON/TAHUN
(Perancangan Slurry Reaktor (R-301)
Oleh Rohmat
Polyethylene Terephthalate sering disingkat dengan PET atau PETE merupakan bahan kimia yang sangat banyak digunakan sebagai bahan pembuat botol kemasan makanan, pelapis perabot rumah tangga seperti mejamakan, layar kapal, benang, dan lain-lain. Kebutuhan akan PET ini terus meningkat seiring dengan meningkatnya jumlah populasi manusia di dunia. Di Indonesia sendiri kebutuhan PET ini masih dipenuhi oleh impor.
Pabrik PET dengan bahan baku asam terephthalate dan etylene glicol akan didirikan di Propinsi Banten yang direncanakan menghasilkan 30.000 ton/tahun PET, dengan waktu operasi 24 jam/hari, 330 hari/tahun. Jumlah bahan baku yang dibutuhkan dalam operasi ini 3,439.37 Kg/jam asam terephthalate (PTA) dan 4,067.85 kg/jam Ethylene glicol (EG). Kedua bahan baku ini dapat diperoleh langsung dari dalam negeri Indonesia. Tahapan proses pada pabrik PET yaitu:
1. Persiapan bahan baku yaitu mencampurkan semua bahan baku kemudian dipanaskan sampai 275 oC.
2. Mereaksikan PTA dengan EG pada reaktor slurry pada suhu 275 oC dan tekanan 6 atm, sehingga dihasilkan Bi-Hidrosi Ethyl Terphthalate (BHET). 3. Produk yang dihasilkan pada reaktor slurry kemudian di reaksikan dengan proses reaksi poly kondensasi pada reaktor distilasi pada suhu 275 oC dan tekanan 0.1 atm sehingga dihasilkan PET.
4. Produk yang dihasilkan dari reaktor distilasi didinginkan sehingga menjadi chip-chip PET yang siap dikemas dan dipasarkan.
Dari analisis ekonomi diperoleh:
Fixed Capital Investment (FCI) = Rp 122.974.406.336 Working Capital Investment (WCI) = Rp 21.701.365.824 Total Capital Investment (TCI) = Rp 144.675.772.160 Break Event Point (BEP) = 48,74%
Shut Down Point (SDP) = 31,96 % Pay Out Time before taxes (POT)b = 1,516 tahun Pay Out Time after taxes (POT)a = 1,826 tahun Return on Investment before taxes (ROI)b = 47,576 % Return on Investment after taxes (ROI)a = 38,061% Dicounted cash flow (DCF) = 40,947 %
DARI ASAM TEREPHTALAT DAN ETYLENE GLICOL KAPASITAS TIGA PULUH RIBU TON/TAHUN
(Perancangan Reaktor Distilasi (R-302)
Oleh Syamsudia
Polyethylene Terephthalate sering disingkat dengan PET atau PETE merupakan bahan kimia yang sangat banyak digunakan sebagai bahan pembuat botol kemasan makanan, pelapis perabot rumah tangga seperti mejamakan, layar kapal, benang, dan lain-lain. Kebutuhan akan PET ini terus meningkat seiring dengan meningkatnya jumlah populasi manusia di dunia. Di Indonesia sendiri kebutuhan PET ini masih dipenuhi oleh impor.
Pabrik PET dengan bahan baku asam terephthalate dan etylene glicol akan didirikan di Propinsi Banten yang direncanakan menghasilkan 30.000 ton/tahun PET, dengan waktu operasi 24 jam/hari, 330 hari/tahun. Jumlah bahan baku yang dibutuhkan dalam operasi ini 3,439.37 Kg/jam asam terephthalate (PTA) dan 4,067.85 kg/jam Ethylene glicol (EG). Kedua bahan baku ini dapat diperoleh langsung dari dalam negeri Indonesia. Tahapan proses pada pabrik PET yaitu:
1. Persiapan bahan baku yaitu mencampurkan semua bahan baku kemudian dipanaskan sampai 275 oC.
2. Mereaksikan PTA dengan EG pada reaktor slurry pada suhu 275 oC dan tekanan 6 atm, sehingga dihasilkan Bi-Hidrosi Ethyl Terphthalate (BHET). 3. Produk yang dihasilkan pada reaktor slurry kemudian di reaksikan dengan proses reaksi poly kondensasi pada reaktor distilasi pada suhu 275 oC dan tekanan 0.1 atm sehingga dihasilkan PET.
4. Produk yang dihasilkan dari reaktor distilasi didinginkan sehingga menjadi chip-chip PET yang siap dikemas dan dipasarkan.
Dari analisis ekonomi diperoleh:
Fixed Capital Investment (FCI) = Rp 122.974.406.336 Working Capital Investment (WCI) = Rp 21.701.365.824 Total Capital Investment (TCI) = Rp 144.675.772.160 Break Event Point (BEP) = 48,74%
Shut Down Point (SDP) = 31,96 % Pay Out Time before taxes (POT)b = 1,516 tahun Pay Out Time after taxes (POT)a = 1,826 tahun Return on Investment before taxes (ROI)b = 47,576 % Return on Investment after taxes (ROI)a = 38,061% Dicounted cash flow (DCF) = 40,947 %
II. TINJAUAN PUSTAKA
Polyethylene terephthalate dibuat melalui dua tahapan proses, yaitu proses esterifikasi dan proses polykondensasi. Secara garis besar ada dua proses esterifikasi yaitu (patent 5.008.230) :
Proses Transesterifikasi Proses DirectEsterifikasi 1. Proses Transesterifikasi
Pada proses ini bahan baku yang digunakan adalah Dimethyl Terepthalat (DMT) dan Ethilen Glycol (EG). Dengan penambahan katalis logam acetat untuk mempercepat terjadinya reaksi antara DMT dan EG direaksikan pada suhu 140 - 220 oC dengan tekanan 1 atm.. Metanol sebagai hasil samping dipisahkan dari campuran reaksi untuk menghasilkan bi-(hydroxyethyl) terephtalate (BHET) yang besar. Panas reaksi (Ho298) sekitar 14 kcal/mol. Prepolimerisasi yang disiapkan berisi utamanya adalah BHET dan oligomer linier. Derajat polimerisasi (DP) dicapai dengan menggunakan rasio molar EG/DMT diatas 2. Jika rasio molar dibawah 2, reaksi trans-esterifikasi tidak dapat sempurna dan ini membatasi DP dari polimer yang diperoleh pada tahap polikondensasi. Reaksi :
+ 2 HOCH2CH2OH ( DMT) ( Etilen Glycol)
Ethyleneglycol PTA
HOCH2CH2OOC COOCH2CH2OH PET + 2 EG
(Patent 5.905.136) 2. Proses Direct Esterifikasi
Pada proses ini bahan baku yang digunakan adalah Purified Terephthalat Acid dan Ethylene Glycol pada suhu 200 – 290 oC serta tekanan 3 – 9 atm (patent 3.590.072). Air yang dihasilkan dihilangkan dari campuran reaksi untuk menggeser reaksi ke arah pembentukan BHET. Dalam kasus ini, group asam dari PTA mengkatalis reaksi dan katalis logam tidak begitu dibutuhkan.
Persamaan reaksi Direct Esterifikasi :
HOOC COOH + HOCH2CH2OH
HOCH2CH2OOC COOCH2CH2OH + H2O (patent 5.905.136) Tabel 2.1, Perbandingan proses reaksi esterifikasi PET
No Sifat Trans Esterifikasi Direct Esterifikasi 1 Kemurnian
Produk
92 – 94 % 99 %
2 Katalis Sb2O3 Banyak Sedikit
3 Temperatur 140 – 220 oC 200 – 290 oC
4 Tekanan 1 atm 3 – 9 atm
5 Bahan baku DMT PTA
6 Keuntungan - Suhu lebih rendah - Tekanan rendah
- Kemurnian Produk tinggi - Katalis yg dibutuhkan lebih
sedikit
- Harga PTA lebih Murah dibanding DMT
- Lebih ekonomis 7 Keruagian - Kemurnian rendah
- Membutuhkan katalis lebih banyak
- Membutuhkan penanganan khusus terhadap methanol yg mudah meledak
- Suhu lebih tinggi - Tekanan lebih tinggi bi-(hydroxyethyl) terephtalate (BHET)
A. Pemilihan Proses
Proses yang dipilih dalam pembutan PET yaitu proses Direct Esterifikasi. Proses ini dipilih karena memiliki banyak keunggulan diantaranya yaitu :
1. Kemurnian produk yang dihasilkan lebih tinggi dibandingkan dengan tras esterifikasi.
2. DMT lebih mahal harganya dibandingkan dengan PTA (patent 3.590.072)
3. Laju reaksi pembentuakan PET dengan Transesterifikasi lebih lambat dibandingkan dengan prosesDirect Esterifikasi. (patent 3.590.072)
4. Bila dipakai bahan baku DMT untuk pembuatan PET maka akan terbentuk methanol sebagai hasil samping, dan methanol memiliki penanganan beresiko tinggi terjadinya ledakan (karena methanol mudah terbakar) dan untuk pencegahannya dibutuhkan eksplosive protector (pelindung ledakan). sehingga diperlukan biaya tambahan yang cukup besar.( (patent 3.590.072)
5. Dari segi penyimpan, maka untuk kapasitas penyimpanan yang sama memuat PTA lebih banyak (dengan bulk density 1 ton/m3) dibanding DMT dengan bulk density 0,75 ton/m3. (Patent 3.431.243)
6. Dengan digunakannya bahan baku PTA, katalis Sb2O3 yang digunakan lebih sedikit dibanding jika digunakan bahan baku DMT, karena dalam senyawa PTA terkandung gugus COOH yang dapat berfungsi sebagai katalis. (patent 5.008.230)
B. Uraian Proses
PTA Ethylene glycol
water
Polyethylene terphthalate (PET)
Ethylene glycol
x
umpan ini dipanaskan pada unit Heat Echanger 302 (HE-302) dan Heat Echanger 303 (HE-303). Selain bahan baku utama, ditambahkan katalis Antimony Triokside( Sb2O3 ) pada reactor slurry. Reaksi yang terjadi pada reactor ini dikenal dengan reaksi esterifikasi. Reaksi yang terjadi di reaktor esterifikasi bertujuan untuk pembentukan monomer, yaitu bi-(hydroxyethyl) terephtalate ( BHET ).
Reaksi yang terjadi :
275o C; 6 atm ;Sb2O3 HOOC COOH + 2 HOCH2CH2OH
HOCH2CH2OOC COOCH2CH2OH + 2 H2O
Reaksi ini adalah eksotermis, sehingga kondisi operasi perlu dijaga pada suhu 275oC dengan menggunakan jaket pendingin. Pada reaksi esterifikasi ini tekanan operasi dibuat 6 atm. Pada tahap esterifikasi digunakan reaktor slurry dengan pemanas berupa jaket. Untuk media pendinginya digunakan air bersuhu 30oC. Konversi reaktan menjadi produk pada suhu 275 oC dalam reaktor ini yaitu 95% (Patent 3.590.072).
Kemudian produk over flow dari reactor slurry ini di pompakan ke reactor distilasi (patent 3590072). Reaksi yang terjadi pada reactor distillasi ini dikenal dengan reaksi polikondensasi.
Reaksi yang terjadi adalah sebagai berikut :
x HOCH2CH2OOC COOCH2CH2OH (x-1) HOCH2CH2OH +
HO--CH2CH2OOC COOCH2CH2---OH bi-(hydroxyethyl) terephtalate (BHET)
Reaksi ini bersifat endotermis, sehingga untuk membuat kondisi operasi berada dalam kondisi isothermal yang berarti suhu tetap 275oC, maka diperlukan steam dari luar untuk mentrasfer panas yang diperlukan reaksi polykondensasi ini.
Berdasarkan paten 3.697.579 dinyatakan bahwa tekanan reaksi polikondensasi berada pada 0,001 – 0,67 atm. Berdasarkan ketentuan ini dipilih tekanan operasi vacum ( 0,1 atm ). Pemilihan kondisi ini karena dari hasil penelitian Capanelli didapatkan pada kondisi operasi suhu 275 oC dan tekanan 0,1 atm Polyethylene Terephtalate (PET) yang terbentuk 95%, kondisi ini adalah kondisi yang terbaik. Pada tahap ini selain terbentuk Polyethylene Terephtalate juga terbentuk Ethylene Glycol ( produk 2 ). Secara stoikiometri bila kita dapat mengambil Ethylene Glycol ( produk 2 ) yang terbentuk, maka kesetimbangan reaksi akan bergeser ke arah kanan atau produk. Untuk lebih jelasnya dapat dilihat pada persamaan dibawah ini :
BHET PET + EG
Produk 1 produk 2
keluaran dari melt spinning ini yaitu berupa chips PET ditampung pada silo (S-601) sebagai tempat penyimpanan sementara PET sebelum di umpankan ke unit pengemasan.
Untuk mengetahui terbentuknya PET dapat digunakan analisa dengan X-Ray and UV Photoelectron Spectroscopy.
Gambar.2.1 Pola Spectroskopy PET
Gambar. 2.2. Spektrum PET dengan X-Ray monokromatic
III. SIFAT FISIS DAN KIMIA BAHAN BAKU DAN PRODUK
A. Sifat Fisis dan Kimia Bahan Baku 1. PTA ( Purified Terephtalate Acid )
Sifat Fisis PTA
Rumus Bangun : HO C C OH O O
Nama lain 1,4- Benzene Dicarboxylic Acid
Therephthalate Acid
Bentuk : Kristal / Bubuk putih,
Kemurnian : >99,9 %
Berat molekul : 166
Kelarutan dalam air : 15mg/L (pada 10oC) 0,3 % ( pada 160 oC ) Kelarutan dalam alkohol : agak larut dalam alkohol Tekanan uap : 1,19x10-5 mm Hg (25 OC)
0,5 mmHg (120 oC)
Titik leleh : 425 oC
Temperatur nyala sendiri : 680 oC Liquid
Solid
Heat of sublimation : 142 kJ/mol Sublimation point : 404 oC Specific heat : 1202 J/(kg.K) Density (25oC) : 1510 g/L Heat of combustion : 3223 kJ/mol Heat of formation (25oC) : -816 kJ/mol
Sifat Kimia PTA
- PTA jika direaksikan dengan etilena oksida akan membentuk zat antara, yang kemudian menjalani alkoholisis akan terbentuk PET.
O O O
HO2C CO2H + 2CH2 – CH2 ---C COCH2CH2O---
O O + 2 CH3OH
HOC2H4OC COC2H4OH + HOCH2CH2OH
- Jika direaksikan dengan metanol (esterifikasi pada suhu 150 oC) akan menghasilkan Dimethyl terephtalate.
HO2C CO2H CH3OH H3COOC CH3 + 2 H2O 150 oC
2. MEG ( Mono Ethylene Glycol )
Sifat Fisis MEG
Rumus Bangun : HO --- CH2 --- CH2 --- OH
Berat molekul : 62,07
Warna : Bening
Etilene oksida PTA
PET Etilene glicol
Aroma : berbau manis
Titik lebur : -13 oC
Titik Didih, pada 101.3 kPa : 197,6 oC Flash point : 116 oC Berat Jenis, 20 oC : 1.1135 g/mL Tegangan Permukaan, 20 oC : 48,8 dyn/cm Tekanan uap murni
suhu 100oC : 0,02075 atm suhu 120oC : 0,0558 atm suhu 140oC : 0,12997 atm suhu 180oC : 0,56138 atm suhu 200oC : 1,05471 atm suhu 220oC : 1,93930 atm suhu 240oC : 3,13010 atm Specific heat
Sebagai cairan, 19,8 oC : 2,406 J/(g. oC) Sebagai gas ideal, 25 oC : 1,565 J/(g. oC) Panas penguapan, pada 101,3 kPa : 52,24 kJ/mol Panas pembakaran, pada 25 oC : -1189,595 kJ/mol Panas pembentukan, pada 25 oC : - 392,878 kJ/mol Panas pencampuran : 11,63 kJ/mol Critical constants
Temperatur : 372 oC
Tekanan : 6515,73 kPa
O O
O O R
R’
H+
O O katalis
Faktor kompresi : 0,2671 Viscositas
Pada 0 oC : 51,37 cP
Pada 20 oC : 19,83 cP
Pada 40 oC : 9,20 cP
Kelarutan dlm air (20 oC) : 100%
Sifat Kimia MEG
- Transesterifikasi dengan dihasilkan ethylene carbonate.
HOCH2CH2OH + C2H5OCOOC2H5 O + 2 C2H5OH
Reaksi dengan aldehyde atau keton pada kondisi asam terbentuk 1,3- dioxolanes.
HOCH2CH2OH + RCOR’ + H2O
R dan R’ = alkyl atau hidrogen.
- Ethylene glycol didehidrogenasi secara simutan dan dehidrasi katalitik pada fase uap menghasilkan 2-hydroxymethyl-1,3-dioxolane.
2 HOCH2CH2OH + ½ O2 HOCH2 + 2 H2O
diethyl carbonate
Ethilene glicol Etanol
1,3- dioxolanes
Aldehyde atau keton Ethilene glicol
Ethylene carbonate
vapor phase
glyoxal
- Oksidasi secara langsung dihasilkan gloxal yang secara komersial penting.
HOCH2CH2OH + O2 OHCCHO + 2 H2O
3. Antimony Triokside( Sb2O3 )
Fungsi : Katalis
Kelarutan : Larut dalam HCl pekat dan alkali kuat Berat Molekul : 291,52 kg/kmol
Density : 5,67
Spesifik grafity 20/20oC : 1,079 Kg/L Titik lebur : 652 oC Boiling point : 1570 oC
B. Sifat Fisis dan Kimia Produk (Polyethylene Terephtalate) Sifat Fisis
Polyethylene Terephtalate
Rumus Bangun :
Wujud : Padat
Structure : Crystalline Melting point : 260 oC Konduktifitas termal : 0,24 W/m.K
OH HO
Denity : 1370 Kg/m3 Viscosity [] : 0.0736 mL/mg Specific gravity (23oC) : 1,40
Intrinsic Viscosity (IV) : 0,64 0,013 Specific Density : 1,37
Tensile Strength (Psi) : 6600 Compression Strength (psi) : 14000
Panas Pembentukan (ΔHf) : 140 J/g Coefficient of Expansion : 0,000039
Berat molekul : 26.942 kg/Kgmol
Cp : 1,0 KJ/Kg K
Kelarutan : tidak larut dalam air Sifat kimia
Stabil, memiliki resistansi kimia yang bagus terhadap senyawa asam, basa, alkali, dan pelarut. Tetapi kurang baik terhadap asam kuat dan basa kuat.
(C10H8O4)x + 2x KOH x K2C8H4O4 + xC2H6O2
(www.ebook.search.engine.com/polyethylene-terephthalate-ebook.com.html) Thermal Degradation
PET Basa kuat Di-potassium terephthalate
Ethylene Glycol
IV. NERACA MASA DAN NERACA ENERGI
A. Neraca Massa
Gambar 4.1, Diagram aliran pada pabrik polyethylene therephthalate
Dari hasil perhitungan pada lampiran A, didapat 1. Neraca Massa Over All
Tabel.A.1. Neraca massa over all
Komponen Rumus kimia Masuk (Kg/jam) Keluar (Kg/jam)
PTA C8O4H6 3,439.37 171.97
EG C2O2H6 4,067.85 2,838.78
BHET C12O6H14 263.13 263.13
Air H2O 12.41 721.01
PET C2O2H6(C10O4H8)140 3,787.88
Jumlah Total 7,782.76 7,782.76
Reactor I Reaktor II Separator
Tank
Air spray Silo
Mixer Dekanter
1 2
3 6
5
4 7
13
12
8 10
9
a. Mixer Tank (MT-101)
Tabel. A.2.a. Neraca Massa di Sekitar Mixer Tank (MT-101)
KONPONEN Rumus Kimia Input (kg/jam) Output (kg/jam)
Aliran 1 Aliran 2 Aliran 13 Aliran 3 Aliran 14
PTA C8O4H6 3.267,40 0 0 3.267,40
EG C2O2H6 0 1.229,07 2.838,78 4.067,85
Air H2O 0 12,41 0 0 12,41
TOTAL
3.267,40 1.241,48 2.838,78 7.335,25 12,41
7.347,66 7.347,66
b. Reaktor Slurry ( RE-301)
Tabel. A.2.b. Neraca Massa di Sekitar Reaktor Slurry ( RE-301)
Komponen Rumus Kimia Input (kg/jam) Output (kg/jam)
Aliran 3 Aliran 5 Aliran 5 Aliran 4 Aliran 6
PTA C8O4H6 3.267,40 171,97 171,97 0 0
EG C2O2H6 4.067,85 0 0 1.627,14 0
BHET C12O6H14 0 0 0 0 4.999,52
Air H2O 0 0 0 708,59 0
Total 7.335,25 171,97 171,97 2.335,73 4.999,52
7.507,22 7.507,22
c. Reaktor 302 (RE-302)
Tabel. A.2.c. Neraca Massa di Sekitar Reaktor 302 (RE-302)
Komponen Rumus Kimia Input (kg.jam) Output (kg.jam) Aliran 6 Aliran 9 Aliran 7 Aliran 8
EG C2O2H6 0 0 1.211,64 0
BHET C12O6H14 4.999,52 263,13 0 263,13
PET C2O2H6(C10O4H8)140 0 0 0 3.787,88
Total 4.999,52 263,13 1.211,64 4.051,01
Tabel. A.2.d. Neraca Massa di Sekitar Dekanter (DC-401) KONPONEN
Rumus Kimia Input (kg/jam) Output (kg/jam) Input 8 Aliran 9 Aliran 10 PET C2O2H6(C10O4H8)140 3.787,88 0.00 3.787,88
BHET C12O6H14 263,13 263.13 0.00
TOTAL 4.051,01 263.13 3.787,88
4.051,01 4.051,01
e. Separator Tank (ST-501)
Tabel. A.2.e. Neraca Massa di Sekitar Separator Tank (ST-501)
Komponen Rumus Kimia Input (kg.jam) Output (kg.jam) Aliran 4 Aliran 7 Aliran 12 Aliran 13
EG C2O2H6 1627,14 1.211,64 0 2.838,78
Air H2O 708,59 0 708,59 0
Total 2.335,73 1.211,64 708,59 2.838,78
3.547,37 3.547,37
f. Air Spray(AS-601)
Tabel. A.2.f. Neraca Massa di Sekitar Air Spray(AS-601) KOMPONEN
Rumus Kimia Input (kg/jam) Aliran 10 Output (kg/jam) Aliran 11 PET C2O2H6(C10O4H8)140 3.787,88 3.787,88
Jumlah Total 3.787,88 3.787,88
B. Neraca Energi
1. Heat Echanger 501 (HE-501)
Tabel B.1. Neraca Panas Disekitar Heat Exchanger ( HE – 501 ) :
Panas Masuk Panas Keluar Panas Generasi Panas Konsumsi Panas Akumulasi Keterangan kJ/jam keterangan kJ/jam kJ/jam kJ/jam kJ/jam
Q1 14,860.841 Q3 240,483.978
0.000 0.000 0.000
Q18 964,030.040 Q10 738,406.903
Tabel B.2. Neraca Panas Disekitar Mixer Tank ( MT – 101 ) :
Panas Masuk Panas Keluar Panas Panas Panas
Keterangan kJ/jam keterangan kJ/jam Generasi Konsumsi
Accumulasi Q3 240,483.978
Q5 1,879,916.646
0.000 0.000 0.000
Q4 1,623,241.616 Q2 16,191.052
TOTAL 1,879,916.646 1,879,916.646 0.000 0.000 0.000
3. Heat Echanger 502 (HE-502)
Tabel B.3. Neraca Panas Disekitar Heat Echanger 502 (HE-502)
Panas Masuk Panas Keluar Panas Generasi Panas Konsumsi Panas Akumulasi
Keterangan kJ/jam keterangan kJ/jam kJ/jam kJ/jam kJ/jam
Q5 1,879,916 Q6 3,523,461
0.000 0.000 0.000
Q14 2,016,672. Q15 1,535,272
TOTAL 5,058,734 5,058,734
4. Heat Echanger 503 (HE-503)
Tabel B.4. Neraca Panas di sekitar Heat Exchanger ( HE – 503) :
Panas Masuk Panas Keluar Panas Generasi Panas Konsumsi Panas Akumulasi
Keterangan kJ/jam keterangan kJ/jam kJ/jam kJ/jam kJ/jam
Q6 1,462,666 Q7 3,323,764
0.000 0.000 0.000
Q12 9,256,889 Q13 7,395,791
TOTAL 10,719,556 10,719,556
5. Reaktor 301 (R-301)
Tabel.B.5, Neraca Energi di sekitar Reaktor 301 (R-301)
Panas masuk Panas keluar Panas reaksi
Panas ACC
Item (kj/jam) Item (kJ/jam) Item (Kj/jam) (kj/jam)
H umpan 4204659.969
H produk 4176117.09
H R 224328.045 0
6. Mixed Point (MP - 101)
Tabel B.6, Neraca Panas di sekitar Mix Point (MP – 101)
Panas Masuk Panas Keluar Panas Panas
Keterangan KJ/jam keterangan KJ/jam Generasi Akumulasi Q8 in 2 199 737,84
Q8 out 2 315 513,52 0 0
Q29 115 775,68
TOTAL 2 315 513,52 2 315 513,52 0 0
7. Reaktor 302 ( R – 302)
Tabel.B.7, Neraca Energi di sekitar Reaktor 302 (R-302)
Panas masuk Panas keluar Panas reaksi
Panas
Generation ACC Item (kj/jam) Item (kJ/jam) Item (Kj/jam) (Kj/jam) (kj/jam)
H umpan H steam
2.315.513,52
4.642.937,40 H produk 1.033.446,43 H R 5.925.004,49 0 0
8. Dekanter ( DC – 401)
Tabel.B.8, Neraca Panas di sekitar Dekanter 401 (DC 401)
Panas Masuk Panas Keluar Panas Panas
Keterangan kJ/jam keterangan kJ/jam generasi akumulasi
Q9 1 093 017,509 Q29 146 047,509 0 0
Q30 946 970,000
TOTAL 1 093 017,509 1 092 997,509 0 0
9. Akumulator 501 (AC - 501)
Tabel B.9, Neraca Panas disekitar Akumulator 501 (AC-501)
Panas Masuk Panas Keluar Panas
Generasi
Panas Konsumsi
Panas Akumulasi
J/jam J/jam J/jam J/jam J/jam
Q10 1.535.272.404,318 Q4 1.615.146.880,235
0,000 0,000 0,000
Q15 689.371.800,469 Q11 609.497.324,551
Tabel B.10, Neraca Panas disekitar Kondensor 501 (CD-501)
Panas Masuk Panas Keluar Panas Generasi Panas Konsumsi Panas Akumulasi
kJ/jam kJ/jam kJ/jam kJ/jam kJ/jam
Q11 609.497,325 Q23 226.201,013
0.000 0.000 0.000
Q21 127.915,524 Q22 511.211,835
TOTAL 737.412,849 Total 737.412,849 0.000 0.000 0.000
11.Air Spray (AS-601)
Tabel B.11, Neraca Panas di sekitar Air Spray (AS-601)
Panas Masuk Panas Keluar
Panas Generasi
Panas Konsumsi
Panas Akumulasi Keterangan kJ/jam keterangan kJ/jam kJ/jam kJ/jam kJ/jam
Q31 946.970,00 Q32 0,00
0.000 0.000 0.000
Q16 -946.979,86 Q17 -9,86
Suatu pabrik layak didirikan jika telah memenuhi beberapa syarat antara lain safety-nya terjamin dan dapat mendatangkan profit. Investasi pabrik merupakan dana atau modal yang dibutuhkan untuk membangun sebuah pabrik yang siap beroperasi termasuk untuk start up dan modal kerja. Untuk mendirikan suatu pabrik tidak hanya berorientasi pada perolehan profit, tapi juga berorientasi pada pengembalian modal yang dapat diketahui dengan melakukan uji kelayakan ekonomi pabrik.
Perhitungan evaluasi ekonomi meliputi :
1. Modal keseluruhan (Total Capital Investment) Modal tetap (Fixed Capital)
Modal kerja (Working Capital) 2. Biaya produksi (Manufacturing Cost)
Biaya produksi langsung (Direct Production Cost) Biaya produksi tetap (Fixed Charges)
Plant Overhead
Profit Margin
Percent Return On Investment (ROI)
Cash Flow Stage (Cummulative Cash Position and Capital Sink) Payback Period/Pay Out Time (POT)
Discounted Cash Flow
Break Even Point (BEP) dan Shut Down Point (SDP) Net Present Value (NPV)
Basis atau asumsi yang diambil dalam adalah : 1. Kapasitas produksi 30.000 ton/tahun 2. Pabrik beroperasi selama 330 hari/tahun 3. Usia ekonomi pabrik 10 tahun
4. Masa konstruksi pabrik selama 2 tahun. Konstruksi dilakukan mulai awal tahun 2015 sampai akhir tahun 2016. Pabrik mulai beroperasi pada awal tahun 2017.
5. Tahun pertama konstruksi dikeluarkan investasi untuk land dan pembelian alat sebesar 70%, tahun kedua dikeluarkan sisa investasi sebesar 30% untuk modal kerja.
6. Nilai rongsokan (salvage value) sama dengan 10 % dari FCI. 7. Nilai kurs $1 = Rp 10.000
8. Kapasitas produksi tahun pertama sebesar 70% dari kapasitas rancangan, tahun kedua 90%, tahun ketiga dan seterusnya 100%.
11.Harga-harga peralatan pabrik menggunakan referensi grafik yang dibuat pada beberapa buku dengan indeks harga tertentu.
12.Metode yang digunakan dalam melakukan analisa ekonomi adalah metode linier dan Discounted Cash Flow (DCF).
Harga Peralatan dihitung dengan indeks harga:
Cx = Cy x
y x
I I
Keterangan:
Cx = harga alat pada tahun x Cy = harga alat pada tahun y Ix = indeks harga pada tahun x Iy = indeks harga pada tahun y
Harga alat untuk jenis yang sama dengan kapasitas berbeda dapat dihitung dengan menggunakan sixtenth factor rule:
Cb = Ca
6 , 0
a b
Keterangan:
Ca = harga alat pada pada kapasitas a Cb = harga alat pada pada kapasitas b
A. Investasi
Fixed Capital Investment merupakan biaya yang diperlukan untuk mendirikan fasilitas-fasilitas pabrik secara fisik. FCI terdiri dari biaya langsung (Direct Cost) dan biaya tidak langsung (Indirect Cost). Fixed capital investment pada prarancangan pabrik PET ditunjukkan pada Tabel 50 dibawah ini.
Tabel 9.1. Fixed Capital Investment
1. Direct Cost
- Purchased equipment-delivered Rp 26.088.354.882 - Purchased equipment installation Rp 7.826.506.465 - Instrumentation dan controls Rp 7.826.506.465 - Piping (Biaya perpipaan) Rp 17.740.081.320 - Electrical (installed) Rp 5.217.670.976 - Buildings Rp 11.739.759.697 - Yard improvement Rp 2.608.835.488 - Service facilities Rp 10.435.341.953 - Land Rp 1.565.301.293
Total Direct Cost Rp 91.048.358.537
2. Indirect Cost
- Engineering and supervision Rp 9.837.952.507 - Construction expenses Rp 9.837.952.507 - Contractor fee Rp 3.641.934.341 - Biaya tak terduga Rp 6.148.720.317 - Plant start up Rp 2.459.488.127
Total indirect Cost Rp 31.926.047.799
Fixed Capital Investment Rp 122.974.406.336
2. Working Capital Investment (Modal Kerja)
adalah Rp 21.701.365.824.
3. Manufacturing Cost (Biaya Produksi)
Modal digunakan untuk biaya produksi, yang terbagi menjadi tiga macam yaitu biaya produksi langsung, biaya tetap dan biaya tidak langsung. Biaya produksi langsung adalah biaya yang digunakan untuk pembiayaan langsung suatu proses, seperti bahan baku, buruh dan supervisor, perawatan dan lain-lain. Biaya tetap adalah biaya yang tetap dikeluarkan baik pada saat pabrik berproduksi maupun tidak, biaya ini meliputi depresiasi, pajak dan asuransi. Biaya tidak langsung adalah biaya yang dikeluarkan untuk mendanai hal-hal yang secara tidak langsung membantu proses produksi. Biaya produksi untuk pabrik PET ditunjukkan pada Tabel 51 dibawah ini.
Tabel 9.2. Manufacturing Cost 1. Direct manufacturing cost
- Raw Material Rp 223.691.959.640 - Utilitas Rp 18.524.563.581 - Operating Labor Rp 41.116.884.304 - Direct Supervisory Rp 4.111.688.430 - Maintenance and repair cost Rp 3.689.232.190 - Operating supplies Rp 553.384.829 - Laboratory charges Rp 4.111.688.430 - Royalti and patent Rp 4.111.688.430
Total Direct manufacturing cost Rp 299.911.089.835
2. Fixed Charges
- Depresiasi Rp 12.286.287.015 - Pajak lokal Rp 2.459.488.127 - Asuransi Rp 860.820.844
Total Fixed Charges Rp 15.606.595.986
Selain biaya produksi, ada juga biaya umum yang meliputi administrasi, sales expenses, penelitian dan finance. Besarnya general expenses pabrik PET ditunjukkan pada Tabel 52.
Tabel 9.3. General Expenses
1. Administrative cost Rp 18.524.563.581 2. Distribution and Selling Cost Rp 20.558.442.152 3. Research and Development Cost Rp 20.558.442.152 4. Financing (interest) Rp 7.233.788.608
Total General Expenses Rp 66.875.236.493
B. Evaluasi Ekonomi
Evaluasi atau uji kelayakan ekonomi pabrik PET dilakukan dengan menghitung return on investment (ROI), payout time (POT), break even point (BEP), shut down point (SDP), dan cash flow pabrik yang dihitung dengan menggunakan metode discounted cash flow (DCF).
1. Return On Investment (ROI)
Nilai Return on Investment (ROI) merupakan cara yang paling sederhana untuk menentukan keuntungan atau profitability dari sebuah investasi. Nilai ROI merupakan perbandingan antara persen net income terhadap investasi total atau kecepatan tahunan dari keuntungan untuk mengembalikan modal. Besar ROI dari pabrik PET sebelum pajak adalah 47,576 % dan setelah pajak adalah 38,061 %.
2. Payback Period/Payout Time (POT)
tahun.
3. Break Even Point (BEP)
Break Event Point (BEP) merupakan titik di mana kapasitas produksi yang dihasilkan dapat menutupi seluruh biaya produksi tanpa adanya keuntungan maupun kerugian. Nilai BEP merupakan persentase kapasitas pabrik terhadap kapasitas penuhnya. Dari analisis ekonomi, diketahui BEP pabrik Polyethylene Terehptalat (PET) adalah 48,736 %. Jadi, kapasitas pabrik ketika BEP sebesar 14.621 ton/tahun, pengoperasian pabrik di bawah kapasitas tersebut menyebabkan pabrik merugi. Sebaliknya, pengoperasian pabrik di atas kapasitas produksi tersebut menyebabkan pabrik untung.
4. Shut Down Point (SDP)
Nilai Shut Down Point (SDP) suatu pabrik merupakan level produksi di mana pada kondisi ini menutup pabrik lebih menguntungkan daripada mengoperasikannya. Keadaan ini terjadi bila output turun sampai di bawah BEP dan pada kondisi di mana fixed expenses lebih kecil daripada selisih antara total cost dan total sales. Penurunan kapasitas terpasang terpaksa dilakukan bila bahan baku kurang dan untuk menjaga ketersediaan produk di pasaran atau menjaga harga produk di pasaran. Dari analisis ekonomi, diketahui nilai SDP pabrik PET adalah 31,966 %.
0 100.000.000.000 200.000.000.000 300.000.000.000 400.000.000.000 500.000.000.000
0 10 20 30 40 50 60 70 80 90 100
Kapasitas (%)
Rp
Sales Variable Cost Fixed Cost Total Cost
[image:31.595.150.511.123.348.2]
Gambar 9.1. Grafik BEP dan Shut Down Point

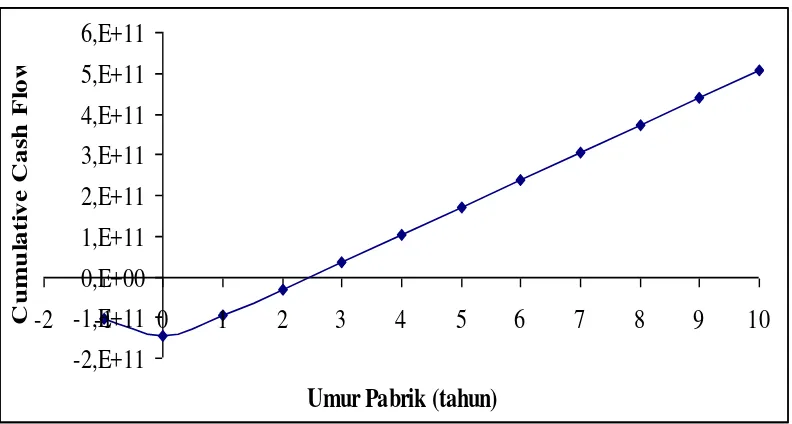

5. Discounted Cash Flow
Metode discounted cash flow merupakan analisis kelayakan ekonomi yang berdasarkan aliran uang masuk selama masa usia ekonomi pabrik. Nilai Internal Rate of Return (IRR) atau Discounted Cash Flow Rate of Return merupakan suku bunga yang menghasilkan harga net present value pada akhir umur pabrik sama dengan nol. Dari analisis ekonomi, diketahui tingkat suku bunga maksimum agar modal dapat diperoleh kembali di akhir umur pabrik sebesar 40,947 %.
Nilai DCF tersebut menunjukan bahwa investasi modal di pabrik PET lebih menguntungkan daripada di bank karena suku bunga bank lebih kecil dibandingkan suku bunga dari hasil investasi di pabrik.
BEP
-2,E+11
-1,E+11
0,E+00
1,E+11
2,E+11
3,E+11
4,E+11
5,E+11
6,E+11
-2
-1
0
1
2
3
4
5
6
7
8
9
10
Umur Pabrik (tahun)
C
u
m
u
lat
ive
C
as
h
F
[image:32.595.116.512.123.335.2]low
V. SPESIFIKASI ALAT
A. PERALATAN PROSES
1. Bin Penyimpanan PTA -101 (B-101) Kode alat B – 101
Fungsi Tempat menyimpan PTA selama 6 hari
Tipe Bin
Kapasitas 1.646,3016 ton Dimensi D = 8,1274 m
H = 16,2549 m
ts = 5/16 in tc = 3/8 in
2. Tangki Penyimpanan Etylene Glikol (T-101)
Fungsi Menyimpan bahan baku etylene glikol pada suhu 30 oC dan pada tekanan atmosferik selama 7 hari
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk torispherical
Kapasitas 740,87 m3 = 26.163,851 ft3
Dimensi Diameter (D) = 36 ft = 432 in = 10,97 m Tinggi (Hs) = 42 ft = 504 in = 12,80 m Tebal shell = 0,945 in
Tutup atas Bentuk torispherical Tekanan desain 38,34 psi
3. Pompa Proses 701 (P-701)
Kode P – 701
Fungsi
Memompa Ethylenen Glicol (EG) dari T.101 ke mixed point
Jenis Centrifugal pump, single suction, single stage Bahan Konstruksi Stainless Steel (austenitic) AISI tipe 316
4. Heat Echanger 501 (HE-501)
Alat Heat Echanger
Kode HE – 301
Fungsi Menaikan temperatur Eg menjadi 101 oC Bentuk Shell and Tube Heat Exchanger
Dimensi HE Shell (produk atas R-301) Tube (EG) ID : 0.51 in
Baffle space : 1 ¼ in Passes : 1
ΔPs : 0,0014 psi (Max : 2 psi)
Number : 2 Length : 10 ft OD : 1,25 in BWG : 11 Pitch : 1
square pitch passes : 1
ΔPt : 0,0137 psi
(Max :10 psi)
Δt : 329 oF A : 0,17 ft2
Uc : 293,33 Btu/hr.ft2.oF Ud : 4,3982 Btu/ft2.hr.oF Rd : 0,224
Bahan konstruksi Stainless Steel SA-240 A ISI tipe 316
5.
Mixer Tank (MT-201)
Fungsi Mencampur umpan Pure Teleptalat Acid dengan Etilene Glikol.
Kode Alat MT-101
Tipe Tangki berpengaduk
Dimensi Tinggi Vessel = 2,8591 m IDs = 1,7595 m Tebal shell = 1/4 in
Tipe Head = Torispherical Tebal head = 1/4 in
Tipe pengaduk = Marine Propeller Jumlah pengaduk 2 buah
P design = 20,9008 Psi Kapasitas 196,4071 ft3
Power motor 17,1683 Hp
6. Pompa-703 (P-703)
Jenis : Slurry pump Dimensi : NPS ¼ in sch 40 in
Panjang = 16,5 m
Beda ketinggian = 4 in Jumlah elbow 90o = 2 buah
Jumlah valve = 1 buah jenis Valve Globe Jumlah : 1 buah
Power : 6,5 KW
7. Heat Echanger (HE-502)
Alat Heat Echanger
Kode HE – 502
Fungsi Menaikan temperatur Slurry 149 oC menjadi 166 oC Bentuk Shell and Tube Heat Exchanger
Dimensi HE Shell (Steam) Tube (EG+PTA)
ID : 0.51 in Baffle space : 1 ¼ in Passes : 1
ΔPs : 0,0014 psi (Max : 2 psi)
Number : 4 Length : 10 ft OD : 1,25 in BWG : 11 Pitch : 1
ΔPt : 0,0137 psi
(Max :10 psi)
Δt : 160,67 oF A : 4.4 ft2
Uc : 317,6552 Btu/hr.ft2.oF Ud : 3,645 Btu/ft2.hr.oF Rd : 0,2242
Bahan konstruksi Stainless Steel SA-240 A ISI tipe 316
Jumlah 1 buah
8. Pompa 704 (P-704)
Tugas : Untuk memompa aliran dari furnace 201 (F-201) ke Reaktor 301 (R-301)
Jenis : Slurry pump Dimensi : NPS 2 in sch 40 in
Panjang = 17 m
Beda ketinggian = 6 in Jumlah elbow 90o = 2 buah
Jumlah valve = 1 buah jenis Valve Globe Jumlah : 1 buah
9. Reaktor 301 (R-301)
Kode : R. 301
Fungsi : Tempat bereaksinya PTA dengan EG
Tipe : Circulating loop reaktor dengan jaket pendingin Bahan : Low alloy steel SA-202 Grade B
Volume : 636,76 m3
ID : 2,7826 m
Suhu : 2700 C
Tekanan : 6 atm
Tebal shell : 0,5 in
Tebal tutup bawah : 6 ¾ in
Tinggi : 26,54 m
Waktu tinggal : 0,78 jam
Supervicial velocity : 5,0161 x 10-4 m/s Termal velocity : 0,4152 m/s
10.Pompa 705 (P-705)
Tugas : Untuk memompa aliran dari Reaktor 301 (R-301) kereaktor 302 (R-302)
Jenis : Slurry pump Dimensi : NPS 2 in sch 40 in
Beda ketinggian = 6 m Jumlah elbow 90o = 2 buah
Jumlah valve = 1 buah jenis Valve Globe Jumlah : 1 buah
Power : 1 KW
11.Reaktor 302 (R-302)
Alat Reaktor distilasi
Kode R-302
Fungsi Tempat mereaksikan bi-(hydroxyethyl) terephtalate (BHET) sebanyak 5.262,65 kg dengan sesamanya membentuk polimer Polyethilene Terephthalate (PET) dengan bantuan Katalis Sb2O3 (Antimony
Trioxide), sekaligus memisahkan produk PET dengan Ethylenen glicol (EG)
Bentuk Silinder tegak (vertikal) dengan dasar dan atap (head) berbentuk torispherical
Bahan Stainless steel Grade SA-240 tipe 304
Suhu 275 °C
Tekanan operasi 0,1 atm
Tingggi kolom distilasi : 35,8 m Tebal dinding : 0,125 in Total pressure drop 0,0099 atm
Jumlah 1
12.Ejektor 701 (EJ –701)
Fungsi : Menciptakan dan menjaga kondisi vakum pada Reaktor distilasi (R-302).
Jenis : Single stage ejector Motive fluid : Steam
Tugas : Menurunkan temperatur produk keluaran FD-301 dari 139,095 oC ke suhu 90 oC.
Jenis alat : Double Pipe Heat Exchanger Konsumsi Steam : 1088,6 kg/jam
Ukuran : 24 in
Kapasitas : 3 392,775 lb/jam
Jumlah : 1 buah
12.Pompa 706(P – 706)
Tugas : Untuk memompa aliran dari kereaktor 302 (R-302) ke Dekanter 401 (DC-401)
Jenis : Centrifugal pump, single suction, single stage Dimensi : NPS 3/4 in sch 40 in
Panjang = 10 m
Beda ketinggian = 3 m Jumlah elbow 90o = 2 buah
Jumlah valve = 1 buah jenis Valve Globe Jumlah : 1 buah
Power : 0,11 KW
13.Decanter (DC – 401)
Alat Decanter
Kode DC-401
Fungsi Memisahkan BHET dengan PET yang keluar dari reaktor dengan prinsip perbedaan densitas dan kelarutan yang rendah dengan laju umpan 4.052,53 kg/jam.
Tekanan operasi 55,5 pa Tekanan desain 83,25 pa Temperatur operasi 275 oC
Dimensi Diameter : 1 m Tinggi : 5 m Tebal shell : 1/4 in Tebal head : 1/4 in Tinggi total : 5,49 m Waktu tinggal cairan 1 jam
Jumlah 1 buah
14. Pompa 707 ( P- 707 )
Tugas : Untuk memompa aliran dari Dekanter 401 (DC-401) ke Melt Hopper 601 (MH-601)
Jenis : Centrifugal pump, single suction, single stage Dimensi : NPS 3/4 in sch 40 in
Panjang = 12 m
Beda ketinggian = 3 m Jumlah elbow 90o = 2 buah
Jumlah valve = 1 buah jenis Valve Globe Jumlah : 1 buah
Power : 0,113 KW
15. Pompa 708 ( P – 708 )
mixed poin 2 sebagai umpan recycle Reaktor 302 (R-302)
Jenis : Centrifugal pump, single suction, single stage Dimensi : NPS 1/2 in sch 40 in
Panjang = 30 m
Beda ketinggian = 15 m Jumlah elbow 90o = 2 buah
Jumlah valve = 1 buah jenis Valve Globe Jumlah : 1 buah
Power : 0,045 KW
16. Melt Hopper ( MH – 601 )
Fungsi Menampung cairan PET yang berasal dari kolom dekanter
Tipe Hopper
Kapasitas 91,6419 ft3
Dimensi D = 9,6852 ft H = 7,2639 ft Tebal = 1/4 in
Tekanan 16,22psi
Bahan Kontruksi Carbon Steel SA-283 Grade C
17. Air Spary 601 ( AS – 601 )
Tugas : Mendinginkan Lelehan PET dari 275 oC menjadi 69 oC dengan menggunakan udara dingin sebagai fluida pendingin Kebutuhan udara : 952,54 kg/jam
Jumlah : 1 buah
18.Spinning Rooll (SR-601)
Fungsi : Untuk menggiling lelehan PET menjadi ukuran 5 mm. Kapasitas : 3789,394 kg/jam
Jumlah rool : 4 pasang
Daya : 40,3161 Hp
Harga : US $ 194.482,286
19.Cutter 601 ( CT – 601 )
Funggsi Cutter : Untuk memotong PET menjadi ukuran 5 mm Jenis Cutter : Double Blade Cutter
Jumlah : 1 pasang
Kondisi : Tekanan 1 atm, suhu 60 oC Laju umpan : 3789,394 kg/jam = 1,05 kg/s
20. Blower 701 (BL-601)
Fungsi Menarik udara pendingin pada melt spinning
Kode Alat BL- 701
Tipe Centrifugal Blower
Power Motor 0,943.10-4 Hp Kapasitas 28,83 m3/jam
21. Silo 601 ( S – 601 )
Alat Silo
Kode Alat S – 601
Fungsi Menampung butiran PET kapasitas produksi selama 3 hari Tipe Silinder tegak dengan cone bottom dan terbuka
Kapasitas 7 733,1 ft3
Dimensi Diameter silinder = 14,17 ft Tebal silinder = 5/16 in Tebal bottom = 3/16 in Tinggi silinder = 49,6 ft
Tinggi bottom = 7 ft = 77,04 in = 1,96 m Tinggi silo = 56,6 ft
Tekanan desain 17,86 psi
22.Belt Conveyor ( BC – 601 )
Jenis : Troughed belton 20o idlers Kapasitas : 3789,4 kg /jam
Panjang : 20 ft Daya motor : 3,5 hp Lebar belt : 24 in Jumlah : 1 buah
Harga : US $ 10.372,389
23. Screw Conveyor ( SC – 302 )
Tugas : Mengangkut PTA dari Silo 101 ke Mixer Tank 201 Tipe Alat : Helical Flight Conveyor
Kapasitas : 3267,4 ton/jam
Dimensi : Diameter flight = 10 in Panjang Screw = 15 ft Daya motor = 0,85 Hp
Jumlah : 1 buah
24. Separator Tank ( ST – 501 )
Fungsi menampung sementara cairan dan uap yang keluar dari CD-501dan CD 502
Jenis Tangki silinder dengan tutup torispherical Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 5,7390 ft3
Dimensi OD : 16 ft Ltotal : 59,71 ft Tebal shell : 30 in Tebal head : 194,175 in
Jumlah 1 buah
25. Pompa 710 (P-710)
Tugas : Untuk memompa aliran dari flash drum 701 (FD-701) ke mixed poin 1
Jenis : Centrifugal pump, single suction, single stage Dimensi : NPS1 1/2 in sch 40 in
Panjang = 30 m
Beda ketinggian = 10 m Jumlah elbow 90o = 2 buah
Jumlah valve = 1 buah jenis Valve Globe Jumlah : 1 buah
26. Kondenser 501 (CD-501)
Alat Kondenser
Kode CD – 503
Fungsi Mengembunkan uap keluaran atas Flash Drum Bentuk Shell and Tube Heat Exchanger
Dimensi HE Shell (produk atas FD-501)
Tube (water)
ID : 8 in Baffle space : 1 in Passes : 1
ΔPs : 0,0014 psi (Max : 2 psi)
Number : 32 Length : 10 ft OD : 0,75 in BWG : 11 Pitch : 1
square pitch passes : 1
ΔPt : 0,0137 psi
(Max :10 psi)
Δt : 63,48 oF A : 42,72 ft2
Bahan konstruksi Stainless Steel SA-240 A ISI tipe 316
Jumlah 1 buah
27. Gudang Produk (GD-601)
Tugas : Menyimpan produk asam benzoat selama 30 hari operasi Tipe Alat : Bangunan tertutup
Kondisi operasi : P = 1 atm T = 305 K
Dimensi : Panjang = 26,5 m Lebar = 13,5 m
Jumlah : 1 buah
Harga : US $ 7.203,048
28.Heat Echanger (HE-503)
Fungsi Menaikan temperatur campuran EG & PTA dari 166 menjadi 275 oC Bentuk Shell and Tube Heat Exchanger
Dimensi HE Shell (Keluaran HE-502) Tube (campuran EG & PTA) ID : 0,51 in
Baffle space : 1 ¼ in Passes : 1
ΔPs : 0,0014 psi
Number : 13 Length : 10 ft OD : 1,25 in BWG : 11
passes : 1
ΔPt : 0,0137 psi
Δt : 182 oF
Uc : 4,7 Btu/hr.ft2.oF Ud : 4,33 Btu/ft2.hr.oF Rd : 0,0193
Bahan konstruksi Stainless Steel SA-240 A ISI tipe 316
Jumlah 1 buah
B. Alat Utilitas
1. . Bak Sedimentasi (BS-01)
Alat Bak Sedimentasi
Kode BS-01
Fungsi Mengendapkan lumpur dan
kotoran air sungai sebanyak ± 15,3336 m3/jam dengan waktu tinggal 1 jam
Bentuk Bak rectangular
Kapasitas 16,8669 m3
Lebar : 1,3582 m Kedalaman : 3,480m Tebal Dinding : 12 cm
Jumlah 1 buah
Alat Bak Sedimentasi
2. Bak Penggumpal (BP – 701)
Alat Bak Penggumpal
Kode BP – 01
Fungsi Menggumpalkan kotoran yang tidak mengendap di bak penampungan awal dengan menambahkan alum Al2(SO4)3 dan soda kaustik NaOH
Bentuk Silinder vertical Kapasitas 5,6312 m3
Dimensi Diameter = 1,6023 m. Tinggi = 1,6023 m. Pengaduk Marine propeller
Diamater pengaduk = 0,3205 m
Power = 0,5814 hp
3. Clarifier (CF – 701)
Alat Clarifier
Kode CF – 01
Fungsi Mengendapkan gumpalan-gumpalan kotoran dari bak penggumpal
Bentuk Bak berbentuk kerucut terpancung Kapasitas 16.8666 m3
Dimensi Tinggi = 4,5720 m
Diameter atas = 2,2381 m Diameter bawah = 1,3653 m
Jumlah 1 buah
4. SandFilter (SF – 701)
Alat Sand Filter
Kode SF – 01
Fungsi Menyaring kotoran-kotoran yang terbawa air Bentuk Silinder tegak (vertikal) dengan head berbentuk
Dimensi Diameter = 1,4132 m
Tinggi = 1,8288 m
Tebal shell (ts) = 0,25 in Tinggi atap = 12,2195 in Tekanan Desain 17,8477 psi
Waktu backwash 24 menit
Tebal head 0,375 in
Bahan konstruksi Carbon Steel SA-283 Grade C
Jumlah 2 buah
5. Tangki Air Filter (TP – 701)
Alat Tangki Air Filter
Kode TP – 01
Fungsi Menyimpan air keluaran sand filter
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical
Kapasitas 14,8802 m3
Tebal lantai = 0,5 in, bentuk plate Tutup atas Bentuk conical
Tekanan Desain 19,4399 psi Tebal head 1/4 in
6. Tangki Air Demin (TP –702)
Alat Tangki Air boiler
Kode TP – 04
Fungsi Tempat penyimpanan air untuk keperluan air proses, air pencuci dan umpan boiler.
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical
Kapasitas 0,8365m3
Dimensi Diameter shell (D) = 5 ft Tinggi shell (Hs) = 5 ft Tebal shell (ts) = 0,1875 in Tinggi atap = 0,1875 m
Tebal lantai = 0,1553 in, bentuk plate Tutup atas Bentuk conical
7. Cold Basin (CB – 701)
Alat Cold Basin
Kode CB – 01
Fungsi Menampung air keluaran dari cooling tower. Bentuk Bak rectangular
Kapasitas 67,1585 m3
Dimensi Panjang = 3,2262 m Lebar = 3,2262 m Tinggi = 6,4524m Tebal dinding = 12 cm
Jumlah 1 buah
Alat Cold Basin
Kode CB – 01
Fungsi Menampung air keluaran dari cooling tower.
8. Hot Basin (HB– 701)
Alat Hot Basin Kode HB – 01
Fungsi Menampung air prosesyang akan didinginkan di cooling water.
Kapasitas 81,8714 m3
Dimensi Panjang = 3,4464 m Lebar = 3,4464 m Tinggi = 6,8928 m Tebal dinding = 12 cm Jumlah 1 buah
9. Cooling Tower (CT – 701)
Alat Cooling Tower
Kode CT – 01
Fungsi Mendinginkan air pendingin yang telah digunakan oleh peralatan proses dengan menggunakan media pendingin udara dan mengolah dari temperatur 45oC menjadi 28o C
Tipe Inducted Draft Cooling Tower Kapasitas 55,9654 m3
Dimensi Menara:
Panjang = 5,1150 m
Bahan konstruksi Beton
Jumlah 1 buah
10. Cation Exchanger ( CE – 701)
Alat Cation Exchanger
Kode CE – 01
Fungsi Menghilangkan ion-ion positif yang terlarut dan menghilangkan kesadahan air
Bentuk Silinder tegak (vertikal) dengan head berbentuk torisperical.
Kapasitas 0,5307 ft3
Dimensi Diameter shell (D) = 0,3126 ft Tinggi shell (Hs) = 2,9160 ft Tebal shell (ts) = 3/16 in Tinggi atap = 3,1076 in Tekanan Desain 16,4348 psi
Tebal head 3/16 in
Bahan konstruksi Carbon Steel SA-283 Grade C
Jumlah 1 (buah)
Alat Anion Exchanger
Kode AE – 01
Fungsi Menghilangkan ion-ion negatif yang terlarut dan menghilangkan kesadahan air
Bentuk Silinder tegak (vertikal) dengan head berbentuk torisperical.
Kapasitas 0.5867 ft3
Dimensi Diameter shell (D) = 0,3342 ft Tinggi shell (Hs) = 2,6900 ft Tebal shell (ts) = 3/16 in Tinggi atap = 3,1826 in Tekanan Desain 16,4521 psi
Tebal head ¼ in
Bahan konstruksi Carbon Steel SA-283 Grade C
12. Anion Exchanger ( AE – 701)
Fungsi : Mengalirkan produk keluaran bawah RDF-301 ke MX-101 sebanyak 0,517 m3/jam
Jenis : Centrifugal pump, single suction, single stage Bahan Konstruksi : Stainless Steel (austenitic) AISI tipe 316 Kapasitas : 2,277 gpm
Dimensi : NPS = 0,375 in Sch = 40 in
Panjang pipa lurus (Le) : 20 m Jumlah globe valve : 1 unit Standar elbow 90o : 4 unit Jumlah tee : 0 unit Jumlah gate valve : 2 unit Beda ketinggian : 11 m Power motor : 0,5 hp
NPSH : 0,178 m
Jumlah : 2 buah (1 cadangan)
Harga : US $ 14.521,344
13. Tangki Na3PO4 (TI–704)
Alat Tangki Na3PO4
Kode TI- 04
Fungsi Menampung larutan kimia sebagai injeksi ke cooling tower selama 7 hari
Bentuk Silinder tegak (vertical) Kapasitas 2,8589 m3
Tebal shell (ts) = 3/16 in Tebal head (th) = ¼ in Tebal lantai = ¼ in Tekanan Desain 17,5952 psi
Bahan konstruksi SA 167 Grade 3 Type 304
Jumlah 1 buah
14. Tangki Dispersan (TI– 703)
Alat Tangki Dispersan
Kode TI- 03
Fungsi Menampung larutan kimia yaitu dispersan sebagai injeksi ke cooling tower.selama 7 hari
Bentuk Silinder tegak (vertical) Kapasitas 7,2896 m3
Dimensi Diameter shell (D) = 6 ft Tinggi shell (Hs) = 6 ft Tebal shell (ts) = 3/16 in Tebal head (th) = ¼ in Tebal lantai = ¼ in Tekanan Desain 19,7773 psi
Bahan konstruksi SA 167 Grade 3 Type 304
15. Tangki Asam Sulfat (TI – 705)
Alat Tangki Asam Sulfat
Kode TI-05
Fungsi Menampung larutan kimia yaitu asam sulfat sebagai injeksi ke cooling tower dan cation exchanger selama 7 hari
Bentuk Silinder tegak (vertical) Kapasitas 8,6407 m3
Dimensi Diameter shell (D) = 6 ft Tinggi shell (Hs) = 6 ft Tebal shell (ts) = 3/16 in Tebal head (th) = 1/4 in Tebal lantai = ½ in Tekanan Desain 19,7444 psi
Bahan konstruksi SA 167 Grade 3 Type 304
Jumlah 1 buah
16. Tangki Kaporit (TP – 703)
Alat Tangki Kaporit
Kode TI-02
selama 7 hari
Bentuk Silinder tegak (vertical) Kapasitas 9,7104 m3
Dimensi Diameter shell (D) = 7 ft Tinggi shell (Hs) = 7 ft Tebal shell (ts) = 3/16 in Tebal head (th) = ¼ in Tebal lantai = ½ in Tekanan Desain 17,3 psi
Bahan konstruksi SA 167 Grade 3 Type 304
Jumlah 1 buah
17. Tangki NaOH (TI-706)
Alat Tangki NaOH
Kode TI-02
Fungsi Menampung larutan kimia yaitu NaOH konsentrasi 4% volum sebagai injeksi ke bak penggumpal dan regeneran resin penukar kation selama 7 hari. Bentuk Silinder tegak (vertical)
Kapasitas 6,6402 m3
Tebal shell (ts) = 3/16 in Tebal atap = ¼ in Tebal lantai = ¼ in Pengaduk Marine Propeller
Diameter pengaduk = 0,4267 m Power = 1 HP Tekanan Desain 18,5855 psi
Bahan konstruksi SA 167 Grade 3 Type 304
Jumlah 1 buah
18. Sand Filter (SF – 701)
Tugas : Menyaring kotoran-kotoran yang terbawa air
Jenis Alat : Silinder tegak dengan head berbentuk torispherical Kapasitas : 223,009 m3
Dimensi : Diameter : 12,131 m Tinggi : 1,8288 m Tebal Shell : 3/16 in Tinggi atap : 2,109 m Tebal head : 3/16 in Tekanan design : 18,7 psi
Waktu backwash : 3,84 menit
Bahan konstruksi : Carbon Steel SA – 283 Grade C
Jumlah : 2 buah
19. Tangki Alum (TI-701)
Alat Tangki Alum
Kode TI-701
Fungsi Menampung larutan kimia yaitu alum konsentrasi 26% volum sebagai injeksi ke diinjeksikan ke dalam bak penggumpal selama 7 hari
Bentuk Silinder vertical Kapasitas 7,9488 m3
Dimensi Diameter shell (D) = 6 ft Tinggi shell (Hs) = 6 ft Tebal shell (ts) = 3/16 in Tebal atap = ¼ in Tebal lantai = ½ in Tekanan Desain 20,1051 psi
Bahan konstruksi SA 167 Grade 3 Type 304
Jumlah 1 buah
20. Tangki hidrazin (TI-707)
Alat Tangki hidrazin
Kode TI-707
Bentuk Silinder vertical Kapasitas 12,3611m3
Dimensi Diameter shell (D) = 10 ft Tinggi shell (Hs) = 10 ft Tebal shell (ts) = 1/4 in Tebal atap = ¼ in Tebal lantai = ½ in Tekanan Desain 18,3724 psi
Bahan konstruksi SA 167 Grade 3 Type 304
Jumlah 1 buah
21. Deaerator (DA – 701)
Alat Deaerator
Kode DA - 701
Fungsi Menghilangkan gas-gas terlarut dalam air, seperti: O2 dan CO2, agar korosif dan kerak tidak terjadi, diinjeksikan hydrazine (O2 scavanger) serta senyawaan fosfat.
Bentuk Tangki horizontal dengan head berbentuk ellips. Bahan Isian Rasching ring metal
Diameter bed = 4 ft Dimensi Diameter shell (D) = 4 ft
Tinggi shell (Hs) = 11 ft Tebal shell (ts) = 3/16 in Tekanan Desain 18,1004 psi
Tebal head ¼ in
Bahan konstruksi Carbon Steel SA-283 Grade C
22. Tangki Air Boiler (TP – 703)
Alat Tangki Air boiler
Kode TP – 703
Fungsi Tempat penyimpanan air untuk keperluan umpan boiler .
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk conical
Kapasitas 1,7245 m3
Dimensi Diameter shell (D) = 6 ft Tinggi shell (Hs) = 6 ft Tebal shell (ts) = ¼ in Tinggi atap = 0,1677 ft
Tekanan Desain 17,0227 psi Tebal head ¼ in
Bahan konstruksi
Carbon Steel SA-283 Grade C
Jumlah 1 buah
23. Tangki Air Domestik (TP – 704)
Alat Tangki Air Domestik
Kode TP – 04
Fungsi Tempat penyimpanan air untuk keperluan domestik Bentuk Silinder tegak (vertikal) dengan dasar datar (flat
bottom) dan atap (head) berbentuk conical Kapasitas 8,9200 m3
Dimensi Diameter shell (D) = 8 ft Tinggi shell (Hs) = 8 ft Tebal shell (ts) = ¼ in Tinggi atap = 0,2985 ft
Tebal lantai = 1/4 in, bentuk plate Tutup atas Bentuk conical
Tekanan Desain 18,6508 psi Tebal head ¼ in
konstruksi
Jumlah 1 buah
24. Air Filter (AF –701)
Alat Air filter
Kode AF – 701
Jenis Continous type
Fungsi Menyaring udara dari benda padat yang berasal dari lingkungan untuk kebutuhan proses.
Kapasitas 1.000 ft3/min
Dimensi P = 0,6096 m
L = 0,6096m
Jumlah 2 buah
25. Blower (BL –701)
Alat Blower
Kode BL – 701
Jenis Sentrifugal
Fungsi Mengalirkan udara ke Air Filter (AF-701)
Kapasitas 258,3kg/jam
Power = 0,5 hp Bahan Konstruksi Carbon Steel SA-283 Grade C
Jumlah 1 buah
26. Blower (BL –702)
Alat Blower
Kode BL – 702
Jenis Sentrifugal
Fungsi Mengalirkan udara dari Air fiter (AF-701)ke Air Dryer (AD-701) Kapasitas 2100 kg/jam
Dimensi -Ws = 45,2125663 J/kg
Power = 3,5 hp Bahan Konstruksi Carbon Steel SA-283 Grade C
Jumlah 1 buah
27. Blower (BL –703)
Alat Blower
Kode BL – 703
Jenis Sentrifugal
Dimensi -Ws = 45,2127 J/kg Power = 0,5 hp Bahan Konstruksi Carbon Steel SA-283 Grade C
Jumlah 1 buah
28. Tangki Bahan Bakar (TP – 705)
Alat Tangki Bahan Bakar
Kode TP – 705
Fungsi Tempat penyimpanan bahan bakar solar
Bentuk Silinder tegak (vertikal) dengan dasar datar (flat bottom) dan atap (head) berbentuk torispherical Kapasitas 15,0958 m3
Dimensi Diameter shell (D) = 8 ft Tinggi shell (Hs) = 15 ft Tebal shell (ts) = 7/16 in
Tebal lantai = 1/2 in, bentuk plate Tutup atas torispherical
Tekanan Desain 20,5720 psi Tebal head 5/16 in
Bahan konstruksi
Carbon Steel SA-283 Grade C
29. Pompa Utilitas (PU – 701)
Alat Pompa
Kode PU – 701
Fungsi Mengalirkan air sungai ke bak sedimentasi sebanyak 9,6279 m3/jam
Jenis Centrifugal pump, single suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 42,3917 gpm
Dimensi NPS = 1,5 in
Sch = 40 in
Panjang pipa lurus (Le) : 499,8781 m Jumlah globe valve : 1 unit
Standar elbow 90o : 3 unit Jumlah gate valve : 2 unit Beda ketinggian : 4 m Power motor 4,1231 hp
NPSH min 0,0214 m
Jumlah 2 buah
30. Pompa Utilitas (PU – 702)
Alat Pompa
Fungsi Mengalirkan air dari bak sedimentasi ke bak penggumpal sebanyak 9,5402 m3/jam
Jenis Centrifugal pump, single suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 42,0054 gpm
Dimensi NPS = 6 in
Sch = 40 in
Panjang pipa lurus (Le) : 6,0961 m Jumlah globe valve : 1 unit Standar elbow 90o : 4 unit Jumlah gate valve : 2 unit Beda ketinggian : 4 m Power motor 0,5302 hp
NPSH min 0,0212 m
Jumlah 2 buah
31. Pompa Utilitas (PU 703)
Alat Pompa
Kode PU –703
Fungsi Mengalirkan air dari bak sedimentasi ke bak penggumpal sebanyak 9,5402 m3/jam
Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 42,0054 gpm
Dimensi NPS = 6 in
Sch = 40 in
Panjang pipa lurus (Le) : 6,0961 m Jumlah globe valve : 1 unit Standar elbow 90o : 4 unit Jumlah gate valve : 2 unit Beda ketinggian : 4 m Power motor 0,5781 hp
NPSH min 0,0212 m
Jumlah 2 buah
32. Pompa Utilitas (PU – 704)
Alat Pompa
Kode PU – 704
Fungsi 9,5391 m3/jam
Jenis Centrifugal pump, single ,suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 42,0008 gpm
Dimensi NPS = 6 in
Panjang pipa lurus (Le) : 4,5721 m (2 Unit) Jumlah globe valve : 1 unit
Standar elbow 90o : 4 unit Jumlah gate valve : 2 unit Beda ketinggian : 2 m Power motor 0,2610 hp
NPSH min 0.0212 m
Jumlah 2 buah
33. Pompa Utilitas (PU – 705)
Alat Pompa
Kode PU – 705
Fungsi Mengalirkan air dari sand filter ke tangki filterl sebanyak 6,4031 m3/jam
Jenis Centrifugal pump, single suction, single stage Bahan Konstruksi Carbon Steel SA-283 Grade C
Kapasitas 28,1930 gpm
Dimensi NPS = 1,25 in
Sch = 40 in
Jumlah gate valve : 2 unit Beda ketinggian : 7
