Perhitungan Beban Dan Tegangan Kritis Pada Kolom Komposit Baja - Beton

(1)

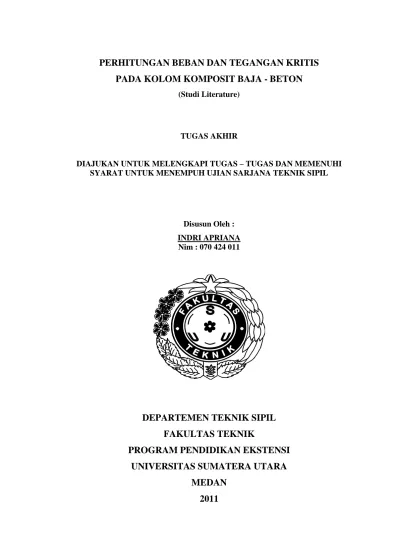

PERHITUNGAN BEBAN DAN TEGANGAN KRITIS

PADA KOLOM KOMPOSIT BAJA - BETON

(Studi Literature)

TUGAS AKHIR

DIAJUKAN UNTUK MELENGKAPI TUGAS – TUGAS DAN MEMENUHI SYARAT UNTUK MENEMPUH UJIAN SARJANA TEKNIK SIPIL

Disusun Oleh : INDRI APRIANA

Nim : 070 424 011

DEPARTEMEN TEKNIK SIPIL

FAKULTAS TEKNIK

PROGRAM PENDIDIKAN EKSTENSI

UNIVERSITAS SUMATERA UTARA

MEDAN

(2)

PERHITUNGAN BEBAN DAN TEGANGAN KRITIS

PADA KOLOM KOMPOSIT BAJA - BETON

(Studi Literature)

Disusun Oleh :

INDRI APRIANA NIM : 070 424 011

Disetujui Oleh : Pembimbing

Ir. SANCI BARUS, MT NIP. 19520901 198112 1 001

Penguji I, Penguji II, Penguji III,

Prof. Dr. Ing. Johannes Tarigan Prof. Dr. Ir. Bachrian Lubis, MSc Ir. Syahrizal, MT

NIP.19561224 198103 1 002 NIP.19480206 198003 1 003 NIP. 19611231 198811 1 001

Diketahui Oleh :

Koordinator Departemen Teknik Sipil Ketua Jurusan Teknik Sipil

Ir. Zulkarnain A. Muis, M. Eng. Sc Prof. Dr. Ing. Johannes Tarigan

(3)

KATA PENGANTAR

Puji dan syukur penyusun ucapkan kepada ALLAH SWT atas segala rahmat Karunia–NYA yang telah memberikan petunjuk, kesehatan, dan kekuatan kepada penyusun sehingga dapat menyelesaikan penulisan Tugas Akhir ini.

Tugas Akhir ini disusun untuk melengkapi tugas – tugas dan memenuhi syarat untuk menempuh ujian sarjana pada fakultas Teknik Jurusan Sipil Universitas Sumatera Utara, Program Pendidikan Ekstension.

Adapun Judul Tugas Akhir ini adalah “PERHITUNGAN BEBAN DAN TEGANGAN KRITIS PADA KOLOM KOMPOSIT BAJA - BETON”

Dalam penulisan tugas akhir ini, penyusun banyak mendapat bantuan dan bimbingan dari berbagai pihak baik bantuan berupa dukungan moral, materil, maupun spiritual. Dalam kesempatan ini penyusun mengucapkan banyak terima kasih kepada :

1. Bapak Prof. Dr. Ing. Johannes Tarigan, MSc, Ketua Jurusan Teknik Sipil

2. Bapak Ir. Zulkarnain A. Muis, M.Eng.Sc, Koordinator Program Pendidikan Ekstensi Jurusan Teknik Sipil

3. Bapak Ir. Sanci Barus, MT, Dosen Pembimbing penulis dalam penulisan Tugas Akhir ini

4. Seluruh Staf Pengajar Departemen Teknik Sipil yang telah mendidik penyusun

(4)

6. Orang Tua, Suami, Anak, Saudara dan Saudari serta rekan – rekan baik di lingkungan kuliah maupun kantor

7. Serta pihak – pihak lain yang turut berperan serta dalam penyelesaian tugas akhir ini yang tidak bisa penyusun sebutkan satu persatu.

Penyusun sudah berusaha semaksimal mungkin untuk menyusun tugas akhir ini dengan baik, karena keterbatasan kemampuan yang dimiliki penyusun, penyusun mengharapkan saran dan kritik dari pembaca yang sifatnya membangun untuk perbaikan tugas akhir ini.

Semoga tugas akhir ini bermanfaat bagi siapapun yang membacanya pada umumnya dan khususnya bagi penyusun.

Medan, Maret 2011

Hormat saya

Penyusun,

Indri Apriana

(5)

DAFTAR ISI

Halaman

KATA PENGANTAR ... i

DAFTAR ISI ... iii

ABSTRAK ... vi

DAFTAR NOTASI ... vii

DAFTAR GAMBAR ... ix

DAFTAR GRAFIK ... xi

DAFTAR TABEL ... xii

BAB I PENDAHULUAN ... 1

1.1 Umum dan Latar Belakang ... 1

1.2 Maksud dan Tujuan ... 4

1.3 Permasalahan ... 4

1.4 Pembatasan Masalah ... 5

1.5 Metodologi ... 6

1.6 Sitematika Penulisan ... 6

BAB II TINJAUAN PUSTAKA ... 7

2.1 Umum ... 7

2.2 Sifat Bahan Baja ... 8

2.3 Sifat Bahan Beton ... 11

2.4 Kolom Komposit ... 15

2.4.1 Umum ... 15

2.4.2 Penggunaan Kolom Komposit ... 17

2.4.3 Kolom Perletakan Ujung Sendi dengan Pembebanan Aksial ... 18

(6)

BAB III KERANGKA TEORITIS ... 31

3.1 Umum ... 31

3.2 Panjang Efektif ... 32

3.2.1 Braced Frame ... 33

3.2.2 Unbraced Frame ... 34

3.2.3 Evaluasi Faktor Panjang Efektif (K) ... 36

3.3 Kolom Komposit ... 38

3.4 Tekuk Euler ... 39

3.4.1 Kolom dengan Perletakan Sendi – sendi ... 42

3.4.2 Kolom dengan Perletakan Jepit – jepit ... 43

3.4.3 Kolom dengan Perletakan Jepit – Bebas ... 46

3.4.2 Kolom dengan Perletakan Jepit – Sendi ... 49

3.5 Analisa Beban Kritis pada Profil Ganda ... 53

3.5.1 Umum ... 53

3.5.2 Sumbu utama, sumbu bahan dan sumbu bebas bahan ... 53

3.6 Analisa Profil Ganda ... 54

3.7 Dimensi Pelat Koppel ... 56

BAB IV ANALISA PERHITUNGAN ... 58

4.1 Profil baja wide flange ... 59

4.2 Profil Baja Siku – siku Sama Kaki ... 65

4.3 Analisa Pembahasan ... 73

BAB V KESIMPULAN DAN SARAN ... 88

5.1 Kesimpulan ... 88

5.2 Saran ... 89

(7)

ABSTRAK

Metode konstruksi beton bertulang masih mendominasi perencanaan gedung dewasa ini, namun sesuai dengan perkembangan zaman dan tuntutan arsitektur yang menghendaki ruangan yang luas maka metode konvensional ini tidak lagi ekonomis karena panjang bentang yang terbatas. Untuk mengatasi hal ini, maka banyak digunakan struktur beton prategang dan struktur komposit. Keuntungan pemakaian kolom komposit adalah kolom tersebut mempunyai kapasitas menahan beban yang besar dengan penampang yang relatif lebih kecil dibandingkan dengan kolom beton bertulang konvensional. Keunggulan lain ialah ketahanan terhadap api dan korosi yang lebih baik dibandingkan kolom baja biasa dan juga efek penguatan dalam melawan tekuk. Kolom adalah elemen yang ikut mendukung gaya tekan aksial pada suatu struktur bangunan. Kolom komposit adalah struktur konstruksi yang bahan – bahannya terdiri dari dua jenis material yang berbeda sifatnya, yang disatukan sedemikian rupa, sehingga bekerja sama memikul beban, dimana sebelum menyatu salah satu dari kedua bahan tersebut mampu memikul beban tertentu. Jika beban yang bekerja pada kolom ditambah besarnya secara berangsur – angsur, maka akan mengakibatkan kolom mengalami lenturan lateral dan kemudian mengalami keruntuhan akibat terjadinya lenturan tersebut. Beban yang mengakibatkan terjadinya lentur lateral pada kolom tesebut disebut beban kritis dan merupakan beban maksimum yang masih dapat ditahan oleh kolom dengan aman. Beban kritis dapat disebut juga besarnya gaya yang mengakibatkan struktur berada dalam batas stabil yang biasanya disingkat dengan Pcr. Keistimewaan yang nyata dari konstruksi komposit adalah suatu struktur yang lebih kaku dan kuat dibandingkan dengan beton dan baja yang sama tetapi tidak bekerja secara komposit.

Dalam tugas akhir ini dibahas mengenai perbandingan beban dan tegangan kritis berdasarkan jenis perletakan yang ditinjau, yaitu perletakan sendi – sendi, jepit – jepit, jepit – bebas dan jepit – sendi, dari dua struktur kolom yang dibuat secara komposit yaitu perpaduan antara baja dan beton yang dibuat sedemikian rupa dengan memanfaatkan keunggulan masing – masing kedua jenis bahan tersebut, yaitu antara beton dengan profil baja WF dan beton dengan profil baja siku – siku sama kaki tersusun.

Dari analisa perhitungan, dengan volume baja dan beton yang sama, serta panjang kolom yang sama, maka besarnya beban kritis dan tegangan kritis pada komposit beton – profil baja siku – siku sama kaki tersusun secara analitis lebih besar, (yaitu sebesar Pcr = 21,447,34 Ton ; σcr = 175.080,29 Ton/m2

pada perletakan jepit – jepit) dibandingkan dengan komposit beton – profil baja WF (yaitu sebesar Pcr = 7.271,62 Ton ; σcr = 59.360,19 Ton/m2

(8)

DAFTAR NOTASI

AC : Luas penampang beton

AS : Luas penampang baja

Ar : Luas reinforcement

Ec : Elastisitas beton Em : Elastisitas modifikasi Es : Elastisitas beton baja W : Berat sendiri

fc’ : Kuat tekan beton umur 28 hari fc : kekuatan beton

fr : Tegangan leleh reinforcement fs : Tegangan leleh baja

fy : Tegangan pada sumbu y k : Faktor panjang efektif L : Panjang batang n : Modulus ratio P, N : Beban aksial

Pcr : Beban tekuk kritis kolom komposit

σcr : Tegangan kritis

rm : Jari – jari modifikasi

rs : Jari – jari girasi profil baja

y : Lenturan yang terjadi di sepanjang batang ymaks : Lenturan maksimum di sepanjang batang

ɛ : Regangan µ : Angka poisson λ : Rasio kelangsingan

δ : Defleksi tekukan goyangan samping Δ : Defleksi goyangan pada struktur rangka σx,y : Tegangan dalam arah x dan y

(9)

ry : Jari – jari girasi terhadap sumbu y-y

Li : Panjang elemen batang dibatasi oleh dua ujung batang penghubung

(10)

DAFTAR GAMBAR

Halaman

Gambar 1.1 Jenis – jenis Kolom ... 2

Gambar 2.1 Diagram Tegangan – Regangan Tulangan Baja ... 9

Gambar 2.2 Kurva Tegangan Regangan untuk beton dalam tekan ... 13

Gambar 2.3 Jenis Kolom Komposit ... 16

Gambar 2.4 Kurva Faktor tekuk pada kolom ... 22

Gambar 2.5 Ujung perletakan diberi momen ... 25

Gambar 2.6 Distribusi tegangan yang terjadi pada kolom komposit ... 26

Gambar 2.7 Kurva Interaksi beban aksial dan momen ... 27

Gambar 3.1 Panjang efektif kolom ideal ... 33

Gambar 3.2 Panjang efektif KL, untuk struktur rangka Braced Frame ... 34

Gambar 3.3 Panjang efektif KL, untuk struktur rangka Unbraced Frame ... 35

Gambar 3.4 Panjang efektif KL, untuk struktur rangka Unbraced Frame ... 36

Gambar 3.5 Penampang Kolom Komposit ... 38

Gambar 3.6 Kolom dengan perletakan Sendi – Sendi ... 42

Gambar 3.7 Kolom dengan perletakan Jepit – Jepit ... 43

Gambar 3.8 Kolom dengan perletakan Sendi – Bebas ... 46

Gambar 3.9 Kolom dengan perletakan Jepit – Sendi ... 49

Gambar 3.10 Profil Ganda ... 54

Gambar 4.1 Kolom komposit dengan jenis – jenis Perletakan ... 58

Gambar 4.2 Potongan A – A pada Profil Baja WF ... 59

Gambar 4.3 Potongan A – A pada Profil Baja Siku – siku sama kaki .... 65

Gambar 4.4 Potongan A – A Kolom ... 66

Gambar 4.5 Potongan B – B Kolom ... 67

(11)

DAFTAR GRAFIK

Halaman

Grafik 4.1 Beban Kritis Terhadap Perubahan Panjang

Kolom Komposit pada Perletakan Sendi – Sendi untuk Profil Baja WF 250 x 250 dan Profil Baja tersusun

L. 100.100.14 ... 75 Grafik 4.2 Beban Kritis Terhadap Perubahan Panjang

Kolom Komposit pada Perletakan Jepit - Jepit untuk Profil Baja WF 250 x 250 dan Profil Baja tersusun

Kolom Komposit pada Perletakan Jepit - Bebas untuk Profil Baja WF 250 x 250 dan Profil Baja tersusun

Kolom Komposit pada Perletakan Jepit - Sendi untuk Profil Baja WF 250 x 250 dan Profil Baja tersusun

(12)

DAFTAR TABEL

Halaman Tabel 2.1 Harga tegangan leleh ... 10 Tabel 2.2 Penetapan Nilai – nilai Slump (cm) ... 12 Tabel 2.3 Nilai Modulus Elastis untuk Beton ... 15 Tabel 3.1 Faktor panjang efektif (K) untuk kolom yang

mendapat pembebanan terpusat dengan berbagai

kondisi yang ideal ... 37 Tabel 4.1 Hasil Perhitungan Terhadap Jenis Perletakan

Pada kolom komposit beton – WF 250 x 250 ... 64 Tabel 4.2 Hasil Perhitungan Terhadap Jenis Perletakan

Pada kolom komposit beton – L. sama kaki tersusun ... 72 Tabel 4.3 Hasil Perhitungan Terhadap Jenis Perletakan

secara keseluruhan ... 72 Tabel 4.4 Beban Kritis dengan Perubahan Panjang Kolom

pada Perletakan Sendi – sendi untuk Profil Baja

WF 250 x 250 ... 73 Tabel 4.5 Beban Kritis dengan Perubahan Panjang Kolom

pada Perletakan Sendi – sendi untuk Profil Baja

tersusun L. 100.100.14 ... 74

Tabel 4.6 Beban Kritis dengan Perubahan Panjang Kolom pada Perletakan Jepit - jepit untuk Profil Baja

pada Perletakan Jepit - jepit untuk Profil Baja

tersusun L. 100.100.14 ... 77 Tabel 4.8 Beban Kritis dengan Perubahan Panjang Kolom

pada Perletakan Jepit - bebas untuk Profil Baja

(13)

pada Perletakan Jepit - bebas untuk Profil Baja

pada Perletakan Jepit - sendi untuk Profil Baja

Komposit pada Perletakan Jepit - sendi untuk Profil Baja

pada jenis – jenis perletakan untuk Profil Baja

(14)

ABSTRAK

Metode konstruksi beton bertulang masih mendominasi perencanaan gedung dewasa ini, namun sesuai dengan perkembangan zaman dan tuntutan arsitektur yang menghendaki ruangan yang luas maka metode konvensional ini tidak lagi ekonomis karena panjang bentang yang terbatas. Untuk mengatasi hal ini, maka banyak digunakan struktur beton prategang dan struktur komposit. Keuntungan pemakaian kolom komposit adalah kolom tersebut mempunyai kapasitas menahan beban yang besar dengan penampang yang relatif lebih kecil dibandingkan dengan kolom beton bertulang konvensional. Keunggulan lain ialah ketahanan terhadap api dan korosi yang lebih baik dibandingkan kolom baja biasa dan juga efek penguatan dalam melawan tekuk. Kolom adalah elemen yang ikut mendukung gaya tekan aksial pada suatu struktur bangunan. Kolom komposit adalah struktur konstruksi yang bahan – bahannya terdiri dari dua jenis material yang berbeda sifatnya, yang disatukan sedemikian rupa, sehingga bekerja sama memikul beban, dimana sebelum menyatu salah satu dari kedua bahan tersebut mampu memikul beban tertentu. Jika beban yang bekerja pada kolom ditambah besarnya secara berangsur – angsur, maka akan mengakibatkan kolom mengalami lenturan lateral dan kemudian mengalami keruntuhan akibat terjadinya lenturan tersebut. Beban yang mengakibatkan terjadinya lentur lateral pada kolom tesebut disebut beban kritis dan merupakan beban maksimum yang masih dapat ditahan oleh kolom dengan aman. Beban kritis dapat disebut juga besarnya gaya yang mengakibatkan struktur berada dalam batas stabil yang biasanya disingkat dengan Pcr. Keistimewaan yang nyata dari konstruksi komposit adalah suatu struktur yang lebih kaku dan kuat dibandingkan dengan beton dan baja yang sama tetapi tidak bekerja secara komposit.

Dalam tugas akhir ini dibahas mengenai perbandingan beban dan tegangan kritis berdasarkan jenis perletakan yang ditinjau, yaitu perletakan sendi – sendi, jepit – jepit, jepit – bebas dan jepit – sendi, dari dua struktur kolom yang dibuat secara komposit yaitu perpaduan antara baja dan beton yang dibuat sedemikian rupa dengan memanfaatkan keunggulan masing – masing kedua jenis bahan tersebut, yaitu antara beton dengan profil baja WF dan beton dengan profil baja siku – siku sama kaki tersusun.

Dari analisa perhitungan, dengan volume baja dan beton yang sama, serta panjang kolom yang sama, maka besarnya beban kritis dan tegangan kritis pada komposit beton – profil baja siku – siku sama kaki tersusun secara analitis lebih besar, (yaitu sebesar Pcr = 21,447,34 Ton ; σcr = 175.080,29 Ton/m2

pada perletakan jepit – jepit) dibandingkan dengan komposit beton – profil baja WF (yaitu sebesar Pcr = 7.271,62 Ton ; σcr = 59.360,19 Ton/m2

(15)

BAB I PENDAHULUAN

1.1. Umum dan Latar Belakang

Pembangunan terhadap gedung – gedung bertingkat pada umumnya sangat membutuhkan penanganan yang serius, terutama pada konstruksi yang terbuat dari beton, baja atau keduanya.

Metode konvensional konstruksi beton bertulang (lihat gambar 1.1) masih mendominasi perencanaan gedung dewasa ini, namun sesuai dengan perkembangan jaman dan tuntutan arsitektur yang menghendaki ruangan yang luas maka metode konvensional ini tidak lagi ekonomis karena panjang bentang yang terbatas. Untuk mengatasi hal ini, maka banyak digunakan struktur beton prategang dan struktur komposit.

Pelaksanaan struktur beton prategang membutuhkan peralatan yang cukup canggih seperti pengankeran jack, dan penarikan tendon. Dengan kata lain struktur beton prategang membutuhkan investasi modal yang cukup besar, alternatif lain yaitu struktur komposit.

(16)

Sengkang

Beton

Spiral

Beton

Beton Pipa Baja

Batang tulangan Konvensional

Profil Baja

Beton

a. Kolom dengan pengikat lateral b. Kolom yang menggunakan

spiral sebagai pengikat

c. Struktur kolom komposit

Kolom adalah komponen struktur bangunan yang tugas utamanya menyangga beban tekan aksial dan menempati posisi penting didalam struktur bangunan. Kegagalan kolom akan berakibat langsung pada runtuhnya komponen struktur lain yang berhubungan dengan kolom tersebut, atau bahkan keruntuhan komponen tekan tidak diawali dengan peringatan yang jelas, bersifat mendadak. Oleh karena itu, dalam merencanakan struktur kolom harus memperhitungkan secara cermat dengan memberikan cadangan kekuatan lebih tinggi daripada untuk komponen struktur lainnya.

Secara garis besar ada beberapa jenis kolom beton bertulang seperti yang terlihat pada gambar 1.1.

(17)

Jenis kolom beton bertulang seperti pada gambar 1.1 yaitu : 1. Kolom yang pengikat lateral

Kolom ini merupakan kolom beton yang ditulangi dengan batang tulangan pokok memanjang, yang pada jarak tertentu diikat dengan pengikat sengkang ke arah lateral, sedemikian rupa sehingga penulangan keseluruhan membentuk kerangka seperti pada gambar 1.1.a

2. Kolom yang menggunakan spiral sebagai pengikat

Bentuknya sama dengan yang pertama hanya saja sebagai pengikat tulangan pokok memanjang adalah tulangan spiral yang dililitkan keliling membentuk heliks menerus disepanjang kolom seperti pada gambar 1.1.b 3. Struktur kolom komposit

Merupakan komponen struktur tekan yang diperkuat pada arah memanjang dengan gelagar baja profil atau pipa, dengan atau tanpa diberi batang tulangan pokok memanjang, seperti tampak pada gambar 1.1.c Keistimewaan yang nyata dari konstruksi komposit adalah suatu struktur yang lebih kaku dan lebih kuat di bandingkan dengan balok dan plat yang sama tetapi tidak bekerja sebagai komposit.

Aksi komposit terjadi apabila dua batang struktural penumpu beban seperti lantai beton dan balok baja penyanggahnya dihubungkan secara menyeluruh dan mengalami defleksi sebagai satu kesatuan.

(18)

a. Lantai beton dengan balok profil baja dihubungkan dengan penghubung geser.

b. Gaya geser pada penghubung geser adalah sebanding dengan beban pada penghubung geser.

c. Distribusi tegangan adalah linier di setiap penampang.

d. Lantai beton dan balok baja tidak terpisah secara vertikal di bagian manapun sepanjang bentang

1.2. Maksud dan Tujuan

Adapun penulisan ini adalah untuk membahas mengenai perhitungan beban dan tegangan kritis pada kolom komposit. Analisa pembebanan kritis kolom terhadap panjang bentang dan penampang baja profil IWF terhadap perletakan jepit – bebas, jepit – jepit, sendi – sendi, jepit – sendi akan dibahas dalam penulisan ini.

Tujuannya adalah untuk mengetahui perbedaan besar pembebanan dan tegangan kritis terhadap jenis perletakan yang ditinjau yaitu jepit – bebas, jepit – jepit, sendi – sendi, jepit – sendi.

1.3. Permasalahan

(19)

Adapun permasalahan yang ditinjau dalam penulisan ini adalah :

1. Untuk mengetahui berapa besar pembebanan dan tegangan kritis terhadap jenis perletakan yang ditinjau ?

2. Untuk mengetahui perbedaan beban dan tegangan kritis yang terjadi pada setiap perubahan panjang kolom ?

3. Untuk mengetahui dan membandingkan besarnya beban dan tegangan kritis pada kolom komposit Profil Baja WF – beton dengan komposit Profil Baja siku – siku sama kaki tersusun – beton?

1.4. Pembatasan Masalah

Agar masalah yang dibahas dalam penulisan ini mengarah kepada tujuan yang relevan dengan judulnya, dan juga karena keterbatasan literatur, serta untuk mempermudah perhitungan tetapi hasilnya masih mendekati kebenaran, maka perlu diadakan pembatasan masalah sebagai berikut :

1. Baja yang dipakai adalah baja profil WF dan siku – siku sama kaki ; 2. Beban yang diperhitungkan hanya gaya aksial tekan vertikal pada

kolom ;

3. Pengaruh akibat momen tidak diperhitungkan ;

4. Untuk tinjauan kolom yang hanya akibat gaya aksial tekan, pemakaian shear connector tidak digunakan / diperhitungkan ;

(20)

1.5. Metodelogi

Dalam penulisan ini metode yang digunakan adalah studi literatur, adapun sumbernya adalah buku – buku yang berhubungan dengan analisa yang akan dibahas.

1.6. Sistematika Penulisan

Untuk memberikan garis – garis besar penulisan ini, maka dapat diuraikan sebagai berikut :

BAB I : PENDAHULUAN, terdiri dari Latar Belakang, Maksud dan Tujuan, Permasalahan, Batasan Masalah, Metodelogi, dan Sistematika Peulisan. BAB II : TINJAUAN PUSTAKA, terdiri dari Penjelasan Umum Mengenai

komposit Baja Beton, dan Kolom Komposit

BAB III : KERANGKA TEORITIS, terdiri dari penjelasan umum, panjang umum, panjang efektif, kolom komposit dan tekuk Euler

BAB IV : ANALISA PERHITUNGAN, terdiri dari perhitungan profil baja wide flange, perhitungan profil baja siku – siku sama kaki dan analisa pembahasan

(21)

BAB II

TINJAUAN PUSTAKA

2.1. Umum

Kolom Komposit (composite coulom) adalah struktur konstruksi yang bahan – bahannya terdiri dari dua jenis material yang berbeda sifatnya, yang disatukan sedemikian rupa, sehingga bekerja sama memikul beban, dimana sebelum menyatu salah satu dari kedua bahan tersebut mampu memikul beban tertentu.

Konstruksi komposit baja – beton merupakan perpaduan antara baja dengan beton, yang dibuat sedemikian rupa dengan memanfaatkan keunggulan masing – masing kedua jenis bahan tersebut, terutama dalam kemampuannya dalam memikul gaya tarik dan gaya tekan.

Struktur komposit baja dengan beton mempunyai beberapa keuntungan bila dibandingkan dengan struktur baja saja, antara lain :

1. Penghemat berat baja; 2. Kekakuan lantai meningkat;

3. Kapasitas pemikul beban meningkat.

(22)

2.2. Sifat Bahan Baja

Baja adalah suatu bahan yang mempunyai homogenitas tinggi, hasil campuran dari besi, zat arang, mangaan, silikon dan tembaga. Kekuatan baja tergantung dari besar kecilnya kadar karbon (zat arang). Semakin besar kadar zat arangnya semakin besar pula tegangan patah dan regangannya, tetapi akan mengurangi daktalitasnya (keliatan bahan). Untuk menjamin daktalitasnya dari baja, maka persentase maksimum dari zat arang, posfor dan sulfur dibatasi. Pembatasan komposisi maksimum dari campuran tersebut adalah : 1,7 % zat arang (c), 1,65% Mangaan (Mn), 0,6 % Silikon, 0,60 % Tembaga (Cu).

Berdasarkan persentase zat arang yang dikandung, baja dpat diklarifikasikan sebagai berikut :

1. Baja dengan persentase zat arang “rendah” (low carbon steel) Yaitu lebih kecil dari 0,15 %.

2. Baja dengan persentase zat arang “ringan” (mild carbon steel) Yaitu antara 0,15 -0,29 %.

3. Baja dengan persentase zat arang “sedang” (medium carbon steel) Yaitu antara 0,30 -0,59 %.

4. Baja dengan persentase zat arang “tinngi” (high carbon steel) Yaitu antara 0,60 -1,70 %.

(23)

regangan daerah

elastis

tegangan fy

idealisasi

Gambar 2.1 Diagram Tegangan – Regangan Tulangan Baja

(Sumber : Istimawan Dipohusodo, Struktur Beton Bertulang berdasarkan SK SNI T – 15 –

1991 – 03 Departemen Pekerjaan Umum RI, PT. Gramedia, Jakarta, 1994)

Sifat fisik batang tulangan baja yang paling penting untuk digunakan dalam perhitungan perencanaan beton bertulang adalah tegangan leleh (Fy) dan modulus elastisitas (Es). Suatu diagram hubungan tegangan-regangan untuk batang baja tulangan dapat dilihat pada gambar 2.1. Tegangan leleh ( titik leleh ) baja ditentukan melalui prosedur pengujian standar sesuai dengan SII 0136-84, dengan ketentuan bahwa tegangan leleh adalah tegangan baja pada saat mana meningkatnya tegangan tidak disertai lagi dengan peningkatan regangannya. Di dalam perencanaan atau analisis beton bertulang umumnya nilai tegangan leleh baja tulangan diketahui pada awal perhitungan.

(24)

produksi baja tulangan dan baja struktur telah diatur sesuai dengan Standar Industri Indonesia.

Tegangan – tegangan leleh dari bermacam – macam baja bangunan diperlihatkan pada tabel 2.1

Tabel 2.1 Harga Tegangan Leleh

Macam Baja

Tegangan Leleh

Kg/cm² Mpa

Baja 33 2000 200

Baja 37 2400 240

Baja 44 2800 280

Baja 52 3600 360

(Sumber : Ir. Sunggono kh, Buku Teknik Sipil, Nova, 1984)

Baja memiliki beberapa kelebihan sebagai bahan konstruksi, diantaranya adalah :

- Nilai kesatuan yang tinggi per satuan berat

- Keseragaman bahan dan komposit bahan yang tidak terbatas - Daktilitas yang tinggi

- Mudah untuk diadakan pengembangan struktur

Baja juga memiliki beberapa kekurangan sebagai bahan konstruksi, diantaranya yaitu :

- Biaya perawatan besar

- Biaya pengadaan anti api yang besar (fire proofing cost)

- Dibandingkan dengan kekuatannya, kemampuan baja melawan tekuk kecil.

(25)

Modulus Elastisitas Baja

Secara umum modulus elastisitas untuk semua baja yang bukan prategang dapat diambil Es = 29.000 ksi (200.000 Mpa).

Es = 29.000.000 psi (= lb/inc²) Es = 2,1 x 106 kg/cm²

2.3. Sifat Bahan Beton

Beton adalah bahan yang diperoleh dari percampuran semen, pasir, agregat kasar (koral atau batu pecah) dan air, yang mengeras menjadi padat.

Kekuatan tekan beton dipengaruhi oleh beberapa faktor, antara lain : a. Faktor air semen (W/C)

b. Faktor Agregat Semen (A/C)

c. Gradasi, bentuk, kekerasan, kekuatan, permukaan, agregat d. Ukuran maksimum agregat

Jumlah air yang dipakai dalam campuran beton disesuaikan dengan proporsi campuran beton tersebut. Akibat air yang terlalu banyak akan menyebabkan beton encer dan sebagai akibatnya akan merembes air pada cetakan beton (bleeding) dan setelah mengeras akan timbul retak – retak. Hal ini disebabkan karena fungsi air untuk memberikan reaksi terhadap semen. Dan bila kekurangan air akan menyebabkan beton rapuh karena banyaknya rongga - rongga udara pada campuran tidak homogen betul.

(26)

mengikuti kriteria aturan yang ada. Nilai slump yang dapat harus sesuai dengan perencanaan mutu beton yang diinginkan dimana nilainya telah ditetapkan dalam daftar seperti tertera pada tabel 2.2

Tabel 2.2 Penetapan Nilai - nilai Slump (cm)

Uraian

Nilai Slump Maksimum

(cm)

Nilai Slump Minimum (cm)

- Dinding, plat pondasi dan pondasi telapak bertulang

12.5 5.0

- Pondasi telapak tidak bertulang, kaison dan struktur di bawah tanah

9.0 2.5

- Pelat, balok, kolom, dan dinding 15.0 7.5

- Pengerasan jalan 7.5 5.0

- Pembetonan massal 7.5 2.5

(Sumber : Direktorat Penyelidikan Masalah Bangunan, Peraturan Perencanaan Beton

Bertulang Indonesia, Bandung, 1971)

Kekuatan tekan beton ditentukan oleh pengaturan perbandingan semen, agregat kasar dan halus, air dan berbagai jenis bahan campur.

Kekuatan tekan beton cukup tinggi, dengan pengolahan khusus dapat mencapai 700 Kg/cm2. Sedangkan kekuatan tarik beton relatif rendah, kira – kira 10 % sampai 15 % dari kekuatan tekan.

(27)

Modulus tangen pada 0,5 fc'

Modulus awal (tangen pada titik awal)

Modulus secan pada 0,5 fc'

Regangan batas umumnya berkisar dari 0.003 sampai 0,004

0,001 0,002 0,003 0,004

fc'

0,5 fc'

Regangan beton, in./in. 0

Te

gangan t

ekan b

eton

Gambar 2.2 Kurva Tegangan Regangan untuk beton dalam tekan

(Sumber : Chu-Kia Wang, Charles G. Salmon, Binsar Hariandja, Disain Beton Bertulang Jilid 1,

Erlangga, 1993)

Karena beton memperlihatkan deformasi yang tetap (permanent) sekalipun dengan bahan yang kecil, maka dikenal beberapa macam defenisi untuk modulus elastisitas. Dengan memperhatikan gambar 2.2 yang menunjukkan suatu hubungan tegangan dengan regangan khusus untuk beton, diperhatikan modulus awal, modulus tangen (modulus tangent) dan modulus secan (secan modulus). Biasanya modulus secan pada 25 sampai 50 % dari kekuatan Fc’ diambil sebagai modulus elastis. Sebagai suatu hasil dari analisa statistik atas data – data yang tersedia, maka oleh ACI 8.5.1

Ec = 33 Wc 1.50. fc’ 0.50. ... (2.1)

Untuk harga – harga dari Wc diantara 90 dan 155 lb/ft3. Untuk beton

normalyang berbobot 145 lb/ft3. rumus diatas,Menurut ACI 318 – 83, Modulus elastis beton adalah :

Ec = 0,043. Wc1.50. fc. 0.50. ... (2.2)

(28)

dimana, Wc dalam kg/m3, Ec dan Fc, dalam Mpa.Untuk beton yang

berbobot normal ACI – 8.5.1 Menyarankan:

Ec = 57.000.fc,0.50... (2.3)

(Sumber : Charles G. Salmon, John E. Johnson, Gramedia, 1996)

Beton sebagai bahan konstruksi juga memiliki kelebihan dan kekurangan yaitu :

Kelebihan beton sebagai bahan konstuksi adalah : - Kekuatan terhadap tekan yang tinggi

- Dampak terhadap iklim kecil

- Tidak membutuhkan perawatan yang khusus

- Dapat dibentuk sesuai dengan perencanaan yang diinginkan

Kekurangan beton sebagai bahan konstruksi adalah: - Kekuatan terhadap tarik yang relatif rendah - Relatif mahal dalam hal pengadaan

- Daya tahan terhadap api rendah

Ration Modulus (n) Beton

Modulus elastisitas beton secara umum dapat dituliskan sebagai berikut : Ec = W 1,5. 33 fc ... (2.4) '

Dimana : W = Berat beton dalam lb/ft3

fc ’ = Kuat tekan beton umur 28 hari lb/inc2 (= psi)

Untuk beton dengan berat normal = 145 pcf, maka :

(29)

Ec = 4730 fc ' → fc’ dan Ec dalam Mpa

Ec = W 1,5.(0.043) fc ' → fc’ dan Ec dalam Mpa dan W

dalam Kg/cm3

Ec = 15000 fc ' → fc’ dan Ec dalam kg/cm3

Maka tabel berikut ini menunjukkan nilai Ratio Madulus (n) Untuk perencanaan praktis.

Tabel 2.3 Nilai Modulus Elastis untuk Beton fc’

(Kg/cm2)

Ec (Kg/cm2)

n = Es

Ec

fc’

(psi)

fc’

(Mpa)

210 217371 9.0 3000 21

240 232379 8.5 3500 24

280 250998 8.0 4000 28

310 264102 7.5 4500 31

350 280624 7.0 5000 35

2.4. Kolom Komposit

2.4.1. Umum

Pengertian dari kolom komposit baja - beton adalah bagian gabungan dari potongan baja dan beton keduanya bersama-sama berinteraksi menjadi satu kesatuan yang padu. Tetapi, pembatasan mengenai kolom komposit dalam konstruksi sudah ada dilakukan.

(30)

a. Gelagar baja di dalam beton b. Beton di dalam gelagar baja berongga

kekuatan rendah dalam penyediaan untuk perlindungan kebakaran. Dewasa ini perencanaan kolom komposit biasanya digunakan dari kedua profil tersebut yang memiliki kekuatan terhadap adanya tekanan dan bahaya kebakaran yang secara langsung mempengaruhi strukturnya secara ekonomis.

Gambar 2.3 Jenis Kolom Komposit

(Sumber : Lioyd C.P. Yam, Surrey University Press, London, 1981)

(31)

permukaan kolom pada saat rasio dan diameter yang sudah ada sebelumnya, permukaan dari tulangan dapat diasumsikan dengan nyata tanpa adanya konektor geser mekanis. Meskipun demikian, pada beberapa bentang yang khusus (seperti pada letak pergeseran dari shear konektor) yang dapat dikalkulasikan denga suatu kesesuaian untuk dapat melihat sampai dimana batas tekan yang diinginkan sesuai dengan kebutuhan.

2.4.2. Penggunaan Kolom Komposit

Karena elastis dari material dan peningkatan momen luar yang menalami defleksi, hasilnya secara matematis pada permasalahan kolom dan metode perencanaan ( metode analisis, sesuatu yang dapat dihitung) relatif sudah cukup lengkap.

Untuk sebuah beban aksial (P) dan lenturan yang menuju pada tegangan kompresif (ff) (termasuk lenturan pada kedua sisinya), yang harus diikuti dengan

keadaan seperti dibawah ini :

- Jika hanya diberi beban aksial,

a P

P

≤ 1 ... (2.5) Dimana, Pa = As . fac

- Jika hanya diberi momen lentur,

af f

f f

≤ 1 ... (2.6) - Jika beban aksial dan gaya lentur terjadi

Secara bersamaan pada gaya tekan

a

P P

+

af f

f f

≤ 1 ... (2.7)

(32)

penambahan tegangan pada beton tersebut. Keadaan beton tersebut juga meningkat pada rasius girasi, yang mana hasil ini akan berputar pada sebuah ketinggian yang diikuti dengan beban aksial. Percobaan pada gaya tekan tersebut dapat ditunjukan melalui sebuah metode yang lebih akurat, dan yang lebih utama karena kesulitan di dalam menyimpulkan sebuah formula yang memungkinkan untuk sebuah contoh sehingga dapat diambil sejumlah harga dari parameter yang akan digunakan.

2.4.3. Kolom Perletakan Ujung Sendi dengan Pembebasan Aksial

Beban Ultimate / Kekuatan Batas

Pada kestabilan struktur, untuk bagian “kolom yang pendek” yang menghubungkan adanya tegangan yang diperoleh pada kapasitas ultimate, dikenal dengan “beban ultimate”, tanpa adanya gaya tekuk. Melalui implikasi, kolom harus benar – benar lurus dengan sempurna dan fokus pada beban aksial saja. Sejak diketahui bahwa regangan pada baja dan beton pada beberapa persilangan adalah sama, baja akan mengakibatkan terjadinya kenaikan beban. Karena ketahanan dari baja, maka gaya baja ini (sehubungan dengan adanya kekuatan dari baja serta tulangan tersebut) dapat mengakibatkan beton menjadi berkembang pada kekuatan maksimum dibawah tekanan kenaikan dari bebannya. Diasumsikan bahwa tekuk setempat atau tekuk puntir, maka tekanan maksimum dari baja dan beton tersebut akan meningkat.

(33)

Pu = Ac fc + As fs + Ar fr ... (2.8)

dimana, Ac = Luas beton As = Luas baja

Ar = Luas reinforcement fc = Kekuatan beton fs = Tegangan leleh baja

fr = Tegangan leleh reinforment

Dari persamaan tersebut juga dapat diketahui bahwa beban ultimate hanya dapat diperoleh dibawah keadaan yang ideal. Kolom harus benar – benar berada dalam keadaan lurus, dan dengan keeksentrikan beban serta momen lenturan yang harus diduga berapa besarnya. Setelah bagian baja serta kekuatan yang diakibatkannya, beton dapat menjadi penuh dengan beban pada bagian yang mengalami kekakuan, pengurangan kekakuan secara keseluruhan adalah mampu untuk menahan tekuk setempat dan tekuk puntir.

(34)

juga dapat mengalami hubungan pada toleransi konstruksi yang dapat diikuti melalui pengurangan beban tekuk dari persentase yang sudah ada. Untuk kolom yang ramping, momen yang mengalami toleransi konstruksi harus mengalami gaya eksentrik dimana kenaikan lenturan pada sudut yang kecil sebagai akibat dari kenaikan beban. Hal ini adalah cara yang sangat nyata dapat digunakan diikuti dengan pengaruh kenaikan dari toleransi kolom sehingga kolom menjadi lebih ramping.

Beban ultimate berhubungan dengan kolom pendek yang ideal, dan gaya tekuk akan termasuk pula keseluruhan kolom pendek yang digunakan dalam percobaan. Dengan klarifikasi seperti ini, referensi kolom pendek yang ideal tidak akan diperlukan untuk waktu yang lebih lama.

Berikut ini beban ultimate dari baja itu, dengan faktor kontribusi baja, yaitu :

α = Pu

fc Ac.

... (2.9)

(35)

Batang Tekan

Untuk kolom beban aksial yang terletak pada perletakan ujung sendi sebelumnya, hal ini ditunjukan bahwa beban ultimate dapat diperoleh melalui perhitungan yang sederhana ketika beban aksial tersebut terjadi sangat singkat. Mengambil contoh yang lain, beban ultimate pada kolom yang sangat ramping dapat dikalkulasikan melalui sebab yang diperoleh dari faktor tekuk (pada sumbu yang kecil) pada kolom yang elastis. Sebuah formula untuk beban tekuk, melalui analisis kestabilan elastis, dan ini dikenal dengan persamaan beban Euler.

P = ₂

bentuk lain dari beban Euler, pada angka kelangsingan, I/r : P =

Pada bagian baja dan komposit, kedua parameter tersebut, beban ultimate dan beban Euler, juga dapat digunakan untuk memperoleh perkiraan pertama pada kurva faktor tekuk (gambar 2.4). Kurva menunjukan sebuah hubungan antara beban maksimum (Pmaks) dan rasio kelangsingan (I/r). Porsi BC pada grafik Euler,

dengan garis horizontal AB menunjukan bahwa beban maksimum sebanding dengan beban ultimate (Pu pada persamaan 2.8). Untuk kolom baja, grafik BC menjadi persamaan bebas yang sedehana dengan bentuk :

(36)

λx x

0 100 200

A B

K

1

=

Nm

/Nu

l / r 1.0

Tekuk elastis (Euler)

Bagian baja (Perry - Robertson)

Bagian komposit

Karena ketidaksempurnaan dan akibat yang disebabkan oleh material, beban aksi maksimum lebih rendah daripada harga persamaan Euler, selanjutnya grafik Perry – Robertson yang ditunjukkan melaui garis bertitik pada gambar yang digunakan untuk tekanan baja.

Suatu dugaan bahwa tekanan kolom bergantung pada rasio kerampingan dan beban ultimate, seperti pendekatan yang dilakukan oleh Perry – Robertson, hal ini tidak sepenuhnya benar tetapi dapat menyebabkan terjadinya pengembangan pada metode perencanaan yang akan dibuat.

Mengambil persamaan yang sama, Basu dan Sommerville melakukan studi secara teoritis pada sejumlah besar beban aksial kolom komposit sehingga mendapatkan sebuah kurva yang melintang dan berada di bawah persamaan Perry – Robertson (gambar 2.4).

Gambar 2.4 Kurva Faktor tekuk pada kolom

(37)

Meskipun kurva dapat digunakan pada seluruh tujuan percobaan, harus diingat bahwa, untuk harga rasio kelangsingan yang luas, hal ini dapat menjadi bagian dari beton struktural yang diisi profil baja yang kapasitasnya dapat menjadi lebih rendah daripada bagian beton struktural yang tidak berisikan profil baja.

Metode yang ditunjukkan oleh Virdi dan Dowling adalah sebagai pengembangan dari setiap aplikasi secara akurat. Pertama – tama, sebuah parameter baru, yang dikenal sebagai parameter kerampingan, hal ini disarankan untuk menjadi karakteristik sebuah kolom (λ pada gambar 2.4 yang diperoleh sebagai rasio kelangsingan yang dibagi melaui AB). Rasio kelangsingan secara nyata tidak cukup ideal pada karakteristik sebuah kolom; sebagai contoh, tidak mungkin tanpa kalkulasi yang berikutnya untuk mengatakan bahwa, jika rasio kelangsingan pada bagian kiri atau kanan dari B. Penggunaan parameter kelangsingan memberikan indikasi yang nyata sebagai cara untuk menunjukan bagaimana kolom yang ramping yang relatif untuk AB. Untuk memberikan sebuah bagian komposit, sebuah panjang kolom dapat dijumpai pada beban gaya tekuk yang elastis sebanding dengan beban ultimate (λ = 1). Ini juga digunakan pada kolom komposit dengan λ = 1 yang hilang sekitar setengah dari kekuatannya

(beban ultimate), pada saat kolom pendek dengan harga λ = 0.5 dan kolom ramping dengan harga λ = 1.5 yang hilang sekitar 90% dan 30% dari seluruh kekuatannya.

Hal ini juga perlu untuk diketahui bahwa hubungan antara K1dan λ adalah

bebas pada bagian komposit, sedangkan antara K1 dan rasio kelangsingan

(38)

(panjang AB) adalah akibat pertama yang ditemukan melalui perpotongan antara AB dan grafik Euler (misalnya K1 pada persamaan 2.12 sama untuk keseluruhan):

π²Es = fsx² ... (2.13)

Persamaan 2.12 sekarang dapat ditunjukkan pada bagian λ sebagai

π² Es

K1 =

fs (λx)² ... (2.14)

Eliminasikan x dari kedua persamaan di atas, hubungan antara K1 dan λ akan

diperoleh : 1

K₁ =

λ²

... (2.15)

Untuk menemukan panjang kolom pada beban Euler yang sebanding dengan beban ultimate, digunakan persamaan 2.8 dan 2.10 :

π² (EA) PE =

I²

= PU ... (2.16)

I_E = π

U N

EI )

(

= π

U

r r s s c c

N

I E I E I

E + +

(

... (2.17)

Untuk memberikan radius girasi (misalnya pada pemberian perpotongan), parameter kelangsingan juga adalah sebuah rasio untuk panjang kolom :

I

λ =

IE ... (2.18)

(39)

P

M

P

M

P

βM −βM

P

Lengkungan Tunggal Lengkungan Ganda

L

Pengambilan secara nyata pada parameter kelangsingan yang ada pada grafik K1 – λ untuk tekanan baja. Percobaan secara teoritis pada tekanan beban

secara aksial telah ditunjukkan melalui gaya tekuk yang dapat diprediksi dari hubungan harga λ.

2.4.4 Perletakan Sendi dengan Momen

Pada saat ujung momen mengalami penambahan beban aksial, maka gaya tekuk dihasilkan melaui metode yang dijelaskan pada bagian 2.4.3 yang sudah mengalami pengurangan. Metode ini juga telah ditampilkan yang akan digunakan juga pada gaya tekuk sebelumnya sebagai suatu permulaan. Karena itu, kolom yang ditunjukan pada gambar 2.5 berbeda dari model sebelumnya dan hanya berlaku pada adanya ujung momen. Momen positif juga telah ditunjukkan, dan momen pada ujung yang lebih rendah dan lebih kecil dari yang kedua. Untuk lenturan lengkungan tunggal, β adalah positif.

Gambar 2.5 Ujung Perletakan diberi Momen

(40)

b

N.A

Ar/4

dr

d-y d

y

fc fs fr

A

t

B

Perilaku kolom dapat dideskripsikan pada bagian diagram yang berinteraksi yang ditunjukkan melalui pengurangan pada gaya tekuk dengan kenaikan momen. Satu kondisi batas yang nyata pada terlentur di bawah momen plastis (Mu) dan beban gaya tekuk nol. Perkiraan pertama pada grafik interaksi dapat dihasilkan melalui terganggunya pengaruh dari gaya tekuk, yang terdiri dari bagian plastis secara penuh pada suatu analisis sederhana. Mengambil sumbu plastis netral dengan ketidakteraturan, dan menghasilkan bagian plastis penuh, momen dan aksial dapat dikalkulasikan melalui tekanan balok yang akan memberikan satu perkiraan yang utama (batas terbawah) dari interaksi grafik.

Kalkulasi yang ditunjukkan melalui gambar 2.6 menunjukan tekanan balok untuk tekanan beton, bagian dan kekuatan baja. Tekanan balok A dan B menghasilkan dua persamaan dan gaya yang berlawanan, dan dapat terjadi penyisipan kalkulasi secara sederhana, sejak gaya pada bagian baja kemudian menjadi sama dengan lenturan plastis secara simetris ditambah dengan gaya tunggal kedua pada jarak A.

Gambar 2.6 Distribusi tegangan yang terjadi pada kolom komposit

(41)

N3

A

B P N

Nu

K1Nu

N2 = 2N1

N1

tan pa

teku_k fakto_{r tek}

uk Metod_{e Basu}

M M3 Mu Mmax

Gambar 2.7 Kurva interaksi Beban aksial dan momen

Resultan gayanya adalah sebagai berikut :

N = fc.b.y – 2fs.t (d-y) ... (2.19) Penghitungan momen dan kekuatan dari keduanya selanjutnya pada beton, baja adalah sebagai berikut :

M = Mc + Ms + Mr ... (2.20) Dimana :

Mc = fc.b.y.

(d-2

y

) ... (2.21)

Ms = Mp.fs.t (d-y)² ... (2.22) Mr = fr. Ar. (d-dr) ... (2.23)

(42)

pada gambar 2.7. jika kolom komposit memiliki pendek yang cukup atau menyebabkan sebuah beban aksial yang nyata, kemudian grafik ini juga dapat digunakan untuk mengetahui apakah beban dan momen yang berasal dari luar dapat menyebabkan kegagalan. Prosedur tersebut juga berisikan pembuatan sebuah titik yang berhubungan dari N ke M pada diagram, titik yang menyebabkan kegagalan pada lapisan luarnya.

Metode – Metode yang Lebih Sederhana

Metode – metode yang dalam kerangka seperti disebutkan di atas muncul untuk melengkapi tujuan pemeriksaan yang menyatakan bahwa kegagalan tidak disebabkan oleh adanya pemberian momen dan beban aksial. Saat ini telah disarankan dua metode yang paling sederhana. Didalam pengerjaan parameter untuk grafik interaksi, pada kenyataannya. Tidak ada keuntungan yang dapat diambil pada beban aksial yang kecil, gaya tekuk juga dapat terganggu. Momen maksimum (Mmaks), momen ultimate (Mu) dan dua bagian aksial (N1 dan N2)

saling berhubungan (gambar 2.7) dan dapat dihasilkan melaui analisis hanya pada bagian plastis. Untuk mengkalkulasikan N1 dan Mmaks, sumbu yang netral seperti

pada pembentukan

dN dM

nol (dimana tangen vertikal menyentuh grafik interaksi).

Dari persamaan 2.19 sampai 2.23

dy dM

= (bfc + 2tfs) (d-y) ... (2.24)

dy dN

= (bfc + 2tfs) ... (2.25)

(43)

Dari sini, sumbu netral untuk momen maksimum diberikan melalui

dN dM

=

dy dM

:

dy dN

= d – y = 0 ... (2.26)

Persamaan terakhir dapat juga digunakan dalam peranannya seperti pada : momen maksimum yang dihasilkan ketika sumbu netral berbeda secara bersamaan dengan sumbu netral plastis dari baja. Dari persamaan yang sama, pernyataan yang sederhana untuk momen maksimum dan N1 dihasilkan melalui :

Mmaks = ½ fc bd² + Mp + Mr ... (2.27)

N1 = fc b d ... (2.28)

Untuk memeriksa jika sebuah beban dan momen yang berasal dari luar seperti yang ditunjukan melalui N dan M (titik B pada gambar 2.7) adalah sebuah arah yang aman, sebagai garis horizontal yang digambar melalui B dan berjumpa di titik P pada grafik, Jika P berada di sebelah kanan B, kekuatan kolom cukup memenuhi syarat. Kriteria ini dapat dijelaskan melalui pernyataan bahwa titik P dapat menjelaskan titik N, M3 pada kegagalan di selubungnya. Dimana titik B

juga menjelaskan sebuah kombinasi pada beban aksial yang sama dengan sebuah momen yang sangat kecil (N,M), dimana kekuatan kolomnya harus cukup memenuhi syarat.

Prosedur tersebut juga berisikan pemeriksaan bahwa M3 lebih besar dari

M dan tidak terlibat pada grafik plotnya. Harga dari M3 dapat diperoleh dari

(44)

Untuk membuat faktor tersebut berhubungan terhadap pengkalkulasian N3,

persamaan 2.19 dapat diaplikasikan untuk mendapatkan garis yang netral dari momen ini,

maka_:

1 3

K N

N =

... (2.29)

( )

tfs bfc

tfs d N y

2 2

3 + +

= _{... (2.30)}

M3 = ½ b. fc.y(2d – y) – t.fs(d – y)² + Mp + Mr ... (2.31)

(45)

BAB III

KERANGKA TEORITIS

3.1 Umum

Batang tekan (compression member) adalah elemen struktur yang mendukung gaya tekan aksial.

Batang – batang lurus yang mengalami tekanan akibat bekerjanya gaya – gaya aksial dikenal dengan sebutan kolom. Kolom – kolom yang pendek ukurannya, kekuatannya ditentukan berdasarkan kekuatan leleh dari bahannya.

Untuk kolom – kolom yang panjang kekuatannya ditentukan faktor tekuk elastis yang terjadi, sedangkan untuk kolom – kolom yang ukurannya sedang, kekuatannya ditentukan oleh faktor tekuk plastis yang terjadi.

Sebuah kolom yang sempurna yaitu, bebas dari tegangan – tegangan sampingan, dibebani pada pusatnya serta mempunyai bentuk yang lurus, akan mengalami perpendekan yang seragam akibat terjadinya regangan tekan yang seragam pada penampangnya.

(46)

Dari mekanika bahan dasar diketahui bahwa hanya kolom yang sangat pendek saja yang dapat dibebani sampai ketegangan lelehnya; situasi yang umum, yakni tekukan (buckling) atau lenturan tiba – tiba akibat ketidakstabilan, terjadi sebelum tercapainya kekuatan penuh material batang yang bersangkutan.

3.2 Panjang Efektif

Sejauh ini, pembahasan mengenai kekuatan kolom mengasumikan sendi dimana tidak ada kekangan rotasional momen. Kekangan momen nol pada ujung merupakan situasi paling lemah untuk batang tekan yang salah satu ujungnya tidak dapat bergerak transversal relatif terhadap ujung lainnya. Untuk kolom berujung sendi semacam ini, panjang ekivalen ujung sendi kL merupakan panjang L sebenarnya; dengan demikian k = 1,0 seperti pada gambar 3.1. Panjang L ekivalen berujung sendi disebut sebagai panjang efektif.

Untuk kebanyakan situasi nyata, kekangan momen pada ujung – ujung yang ditahan seperti pada gambar 3.1 dimana panjang efektif tereduksi.

Dalam banyak situasi, sangat sulit, atau bahkan tidak mungkin, untuk menilai secara tepat derajat kekekangan momen yang disumbangkan oleh batang – batang berdekatan yang mengikat ke kolom, oleh pondasi setempat dan lapisan tanah dibawahnya dan interaksi penuh semua batang dalam struktur rangka baja.

Baik apakah derajat ujung dapat ditentukan dengan tepat atau tidak, desainer harus memahami konsep tentang braced frame (goyangan dicegah dengan sabuk penyokong) dan unbraced frame tanpa sabuk penyokong, goyangan tak dicegah).

(47)

P

kL = L L _{kL = 1/2 L} L

P P

P _P

kL = 0.7 L

a. Rotasi ujung tidak ditahan b. Rotasi ujung ditahan penuh c. Salah satu ujung ditahan, yang lain bebas

Gambar 3.1 Panjang efektif kolom ideal

3.2.1 Braced Frame

Braced frame adalah rangka dimana “stabilitas lateralnya diberikan oleh sabuk sokongan diagonal, dinding geser atau sejenisnya”. Sistem sabukan vertikal dari struktur harus mencukupi, sebagaimana ditentukan oleh analisis struktur, untuk mencegah tekuk dari struktur dan menjaga stabilitas lateral struktur itu, termasuk pengaruh momen sekunder dari goyangan (drift), dalam kondisi beban berfaktor. Perhatikan bahwa kolom vertikal pada suatu rangka tak bergoyang (braced frame) tidak akan mengalami pergoyangan titik ujung atasnya relatif terhadap titik ujung bawah. Gambar 3.2 melukiskan panjang efektif kolom pada sebuah braced frame.

(48)

P P

L

0.7L< kL<0.7L

P P

L

0.5L< kL<0.7L

a. Braced Frame dengan tumpuan sendi b. Braced Frame dengan tumpuan jepit

Gambar 3.2 Panjang efektif kL, untuk struktur rangka Braced Frame

Bila telah ditentukan sebelumnya bahwa rangka diberi sabuk, sabukan tersebut dianggap dapat memberikan kekangan lateral yang dibutuhkan, seperti pada gambar 3.2 karenanya, titik simpul diasumsikan tidak dapat bergerak secara lateral (paling tidak pada analisis striktur tingkat pertama) dan setiap kolom dapat didesain seolah – olah berupa kolom tunggal setelah faktor panjang efektif k ditentukan.

Dari gambar 3.2, dapat diamati bahwa kekangan ujung pada rangka tak bergoyang (braced frame) selalu mereduksi jarak antara titik balik (infection point), yakni mereduksi panjang efektif kL dari kondisi ujung sendi.

3.2.2 Unbraced Frame

(49)

P P

L L

P P

L< kL< 2L kL / 2

a. Unbraced Frame dengan tumpuan sendi b. Unbraced Frame dengan tumpuan jepit suatu unbraced frame diperlihatkan memiliki tekuk goyangan. Bentuk yang dapat mengalami tekuk, dan dari sebab itu kini menjadi panjang fektif kolom, akan tergantung pada kekakuan batang – batang yang ikuit menahan lentur. Panjang efektif kL dapat diperoleh dengan mencocokkan bentuk tekuk kolom dengan bentuk tekukan kolom berujung sendi. Seperti terlihat pada gambar 3.3, kL akan selalu melebihi L.

Gambar 3.3 Panjang efektif kL, untuk struktur rangka Unbraced Frame

Untuk memahami mengapa harga minimum k pada unbraced frame secara teoritik adalah 1.0, perhatikan struktur rangka pada gambar 3.3. situasi paling kaku akan terjadi bila balok tersebut sangat kaku, yakni tidak dapat melentur. Maka titik baliknya akan berada pada pertengahan tinggi dan bentu tekukan akan seperti gambar 3.3.

(50)

P P

L L L

P P

2L

kL > 2L

P

a. Reaksi ujung yang sepenuhnya tertahan

b. Reaksi salah satu ujung yang tertahan, sedang ujung lainnya bebas

b. Reaksi salah satu ujung yang tertahan sebagian, sedang ujung lainnya bebas

3.2.3. Evaluasi Faktor Panjang Efektif (k)

Untuk desain pada umumnya, adalah sangat praktis menganalisis keseluruhan rangka hanya untuk menentukan kekuatan tekuk dan panjang efektif batang – batangnya.

Berbagai peneliti telah membuat faktor panjang efektif k untuk mempermudah penentuan beban tekuk dan ujung panjang efektif pada situasi – situasi yang sering dijumpai.

Untuk braced frame, harga faktor k sebesar saet sudah cukup konservatif, dan masih dapat dilakukan interpolasi dari tabel 3.1.

Gambar 3.4 Panjang efektif kL, untuk struktur rangka Unbraced Frame

(51)

Bentuk tekukan pada kolom diperlihatkan pada garis putus - putus

Nilai k Teoritis

Nilai rencana yang dianjurkan untuk kondisi yang sesuai

1.0 0.5 0.7 1.0 2.0 2.0

1.0 0.65 0.8 1.2 2.1 2.0

Tanpa rotasi dan Translasi

Rotasi bebas dan tanpa Translasi

Translasi bebas dan Tanpa rotasi

Rotasi dan Translasi bebas Kondisi ujung

-ujung kolom

Tabel. 3.1 Faktor panjang efektif (k) untuk kolom yang mendapat pembebanan terpusat dengan berbagai kondisi yang ideal.

(52)

Batang tulangan Konvensional

Profil Baja

Beton

Gambar 3.5 Penampang Kolom Komposit

(Sumber : Charles G. Salmon, John E. Johnson, Gramedia, 1992

Seperti pada gambar 3.5 di bawah ini, kolom komposit terdiri dari bentuk – bentuk baja tersusun atau potongan baja giling (rolled) dan dicor di dalam beton struktural atau terbuat dari tabung atau pipa baja dan diisi dengan beton struktural. Contoh untuk bentuk pertama terlihat pada gambar, dimana penampang baja W dicor di dalam beton; dengan atau tanpa tulangan longitudinal dan tulangan ini diikat dengan sengkang lateral seperti halnya pada kolom beton bertulang.

Penampang paling tidak harus 4% dari luas total penampang lintang total, jika tidak kolom tersebut harus dirancang sebagai kolom bertulangan biasa. Gaya desak aksial diletakkan di ujung atas kolom, dan tidak melihat apakah kolom itu direncanakan untuk sebagai penyangga. Ujung dasar kolom terletak di atas suatu permukaan yang sanggup memberi gaya dukung dari baja dan beton dalam kolom komposit. Karena ujung dasar tiang disangga, baja dan beton membuat kolom komposit saling menahan beban desak aksial.

(53)

triaxially, di dalam beberapa kasus, sanggup menahan kuat desak lebih dari fc,

yang lamanya 28 hari kuat desak selinder beton. Jenis kolom komposit ini mempunyai ketahanan. Dan keliatan yang dibutuhkan untuk bangunan – bangunan tahan gempa.

Bila bentuk baja konstruksi dilapisi dengan beton (lihat gambar 3.5), batang baja tulangan bujur ditempatkan dalam setiap sudut beton yang dilapisi. Batang tarik lateral dikenakan disekeliling batang baja bujur pada jarak yang cukup dekat di sepanjang bagian konstruksi. Bentuk batang tarik ini untuk menstabilkan batang baja bujur selama pembangunan, dan mencegah kelengkungan pada sebelah luar batang baja bujur apabila suatu beban kuat desak diletakkan di atas beton yang sudah dirawat. Sebelum kolom komposit gagal, beton tulangan yang melapisi potongan baja dapat mencegah kelengkungan lokal dari elemen – elemen desak dalam potongan baja. Jumlah minimum yang pantas dari tulangan balok dan baja bujur di dalam lapisan beton kira – kira sama jumlahnya dengan batasan jumlah untuk sebuah kolom beton tulangan ikat. Ciri – ciri kolom komposit jenis ini sedikit bengkok seperti gambar 3.6.

Meskipun Euler membahas tentang batang yang terjepit (built in) pada salah satu ujungnya dan bertumpuan sederhana pada ujung lainnya, logika yang sama juga dapat diterapkan pada kolom berujung sendi. Karena memiliki perlawanan rotasional ujung sama dengan nol, batang itu menjadi batang dengan kekuatan terkecil.

(54)

sedikit terbengkokan terhadap sumbu utama x adalah :

Mz = P . yz ... (3.1)

dan karena

EI Mz dz

y

d −

=

2 2

, berlaku untuk batang homogen ... (3.2)

Penetapan rumusan secara empiris untuk kekuatan dari suatu kolom komposit adalah dihitung dengan menggunakan provosi kekuatan regular LRFD – E2, Elastisitas E bahan menjadi modulus Em dan jari – jari girasi r menjadi jari –

jari modifikasi rm

1. Untuk pipa atau tabung dicor beton :

Em = 29000 + 0.4 Ec

   

s c A A

... (3.3)

rm = rs ... (3.4)

2. Untuk pipa atau tabung dicor beton :

Em = 29000 + 0.2 Ec

   

s c A A

... (3.5)

rm = rs ... (3.6)

dimana :

Em : Modulus elastisitas modifikasi (Modulus elastisitas komposit = Ecomp)

Ac : Luas beton, inc²

As : Luas bruto profil baja, pipa atau tabung, inc²

Ec : Modulus elastis beton, dalam ksi

(55)

jika diubah Em, menjadi dalam kg/cm² :

Em : Modulus elastisitas modifikasi (Modulus elastisitas komposit = Ecomp)

Ac : Luas beton, inc²

As : Luas bruto profil baja, pipa atau tabung, inc²

Ec : Modulus elastis beton, dalam ksi

rs : jari - jari girasi profil baja, pipa atau tabung

dengan radius girasi r =

g A

I

, persamaan menjadi :

Icomposit = rm² . Ag.composit ... (3.8)

Ag.composit = As + Ac ... (3.9)

Persamaan (3.8) dimasukkan ke persamaan (3.9), sehingga :

Icomposit = rm² . (As + Ac) ... (3.10)

Persamaan (3.2) berubah menjadi :

²

Dengan memisalkan k² =

comp m I E

P

. , penyelesaian differensial linier tingkat dua ini dapat diwujudkan menjadi :

Y = A Sin kz + B Scos kz ... (3.13)

(56)

Z

P P X

L

X dan Y merupakan sumbu - sumbu utama

Posisi yang sedikit bengkok

Gambar 3.6 Kolom dengan Perletakan Sendi - sendi

3.4.1 Kolom dengan Perletakan Sendi - sendi

Dengan menerapkan syarat batas, (a) y = 0 pada z = 0 , dan (b) y = 0 pada z = L dapat diperoleh untuk kondisi (a), B = 0; dan untuk kondisi (b) :

0 = A Sin kl ... (3.14) Pemenuhan persamaan (3.14) dapat dicapai dengan tiga macam cara : a. Konstanta A = 0; Yakni tidak hanya defleksi

b. kL = 0; yakni tidak ada beban luar c. kL = N π; yakni syarat terjadinya tekukan dengan demikian,

2      

L Nπ

=

comp mI E

P

.

P =

² . ² ²

L I E

N π _m _comp

... (3.15)

Ragam tekukan fundamental, defleksi kurvatur tunggal (y = A Sin

L z π _dari

persamaan 3.13 ), akan terjadi bila harga N = 1; dengan demikian beban kritis kolom komposit dengan kedua ujung sendi setelah memasukkan harga Em, Icomp

(57)

P

3.4.2 Kolom dengan Perletakan Jepit – jepit

Suatu batang yang kedua ujung merupakan jepit – jepit dapat diidealisasikan dengan batang sederhana kedua ujungnya memikul momen sebesar Mo.

(58)

Dari gambar 3.7 di atas didapat persamaan differensial lengkung elastis :

Sedangkan momen yang terjadi pada potongan sejauh x adalah :

Mx = P.y – Mo ... (3.18) Apabila persamaan (3.16) dan (3.17) disubstitusikan akan diperoleh :

P.y – Mo = - Em Icomp

diperoleh harga B =

(59)

Maka penyelesaian sekarang menjadi :

Karena harga

p Mo

tidak mungkin nol, maka 0 = 1 – Cos kL

Cos kL = 1 diperoleh kL = 0 ; 2π ; 4π

Untuk kL = 0, menjadi tidak berarti karena harga P = 0 Untuk itu diambil harga kL = 2π maka :

Sehingga besar beban kritis dari kolom komposit yang kondisi ujungnya jepit – jepit setelah memasukkan harga Em, Icomp adalah :

(60)

P

y

x

δ

P

P P

Μ = P . δ

Yang berarti panjang tekuk dari batang dengan kondisi ujung jepit – jepit adalah 0.5 L, dimana :

Pcr : beban kritis kolom komposit, kg

Ec : Modulus Elastisitas bahan, kg/cm²

Icomp : Momen Inersia, cm4

L : Panjang batang tekuk, cm

3.4.3 Kolom dengan Perletakan Jepit - Bebas

Kolom ideal dengan perletakan jepit – bebas diberi gaya aksial sebesar P, maka ujung kolom bergeser sebesar δ.

Gambar 3.8 Kolom dengan perletakan Jepit – Bebas

Dan karenanya pada perletakan jepit timbul momen sebesar P = δ.

(61)

Adapun besarnya momen pada persamaan lendutan adalah : Apabila persamaan (3.24) dan (3.25) disubstitusikan, diperoleh :

P . y – P . δ = Mx = - Em Icomp

Maka diperoleh :

²

Penyelesaian umum dari persamaan differensialnya : Y = A Sin (k.x) + B Cos (k.x) + δ

(62)

Syarat batas ke 3 : x = l, y = δ

δ = (1 – Cos (k.L))

Untuk δ sebesar 1 satuan diperoleh :

1 = 1 – Cos (k.L) sehingga Cos (k.L) = 0

Dengan mengkuadratkan kedua ruas, maka diperoleh :

L² .

Maka beban kritis kolom komposit setelah memasukkan harga Em, Icomp.

adalah :

Yang berarti panjang tekuk untuk batang dengan kondisi jepit – bebas adalah 2L.

Dimana :

(63)

P

Mo / L y

x

P

Mx

Mo / L x

Mo / L Mo

L

L : Panjang batang tekuk, cm

3.4.4 Kolom dengan Perletakan Jepit – Sendi

Gambar 3.9 Kolom dengan perletakan Jepit – Sendi

Kolom ideal dengan perletakan sendi – jepit diberi gaya aksial P, maka kolom akan melengkung, dan pada perletakan jepit timbul momen, akibatnya pada kedua perletakan tersebut timbul gaya horizontal. Untuk menyelesaikan permasalahan tersebut, haruslah diambil boundry Condition sebagai berikut :

Ditinjau suatu penampang potongan sejauh x dari sendi. Untuk x = 0 besar lendutannya y = 0

(64)

Besar rotasinya

Pada potongan penampang sejauh x dari sendi terjadi momen yang besarnya adalah sebagai berikut :

Mx = P . y - x L M

. ... (3.29)

Apabila persamaan (4.27) dan (4.28) disubstitusikan akan diperoleh :

comp

Adapun persamaan di atas mempunyai General Solution sebagai berikut ini :

Adapun solusi dari persamaan di atas ialah :

y = A Sin kx + B Cos kx +

(65)

Untuk x = 0, besar

Boundry Condition ke – 3 ialah : dx

Kemudian disubstitusikan harga A =

SinkL P

Mo

.

−

Sehingga persamaannya menjadi sebagai berikut : 0 =

Karena harga P Mo

tidak mungkin nol, maka kesimpulannya :

L

apabila dikali silang akan diperoleh :

(66)

apabila kedua ruas dibagi dengan kl maka diperoleh :

dengan Trial and error didapat harga

k.L = 4,493409458 karena :

= 4,493409458 kedua ruas dikuadratkan

comp

Yang berarti panjang tekuk untuk batang dengan kondisi jepit – sendi adalah 0,7L.

dimana :

Pcr : beban kritis kolom komposit, kg

(67)

3.5 Analisis Beban kritis pada Profil Ganda

3.5.1 Umum

Kolom baja dengan profil ganda ialah suatu kolom baja yang terdiri dari dua buah profil tersebut dihubungkan dengan satu penghubung, yang biasa disebut dengan ‘pelat koppel’. Kolom dengan profil ganda sering digunakan apabila :

• Kapasitas profil tunggal yang tersedia tidak mencukupi

• Diperlihatkan batang dengan kekakuan yang besar

• Detail sambungan membutuhkan profil ganda

• Faktor ekonomis

Jarak kedua profil dapat diatur sedemikian rupa, sehingga tekuk arah tegak lurus sumbu x-x (sumbu bebas bahan), dapat dibuat mendekati sama dengan tekuk arah tegak lurus sumbu y-y (sumbu bebas bahan). Profil ganda seperti ini cocok digunakan untuk kolom tanpa dukungan lateral, karena hal ini sulit diperoleh jika menggunakan profil standart.

3.5.2 Sumbu utama, sumbu bahan dan sumbu bebas bahan

Yang dimaksud dengan sumbu utama adalah sumbu dimana sumbu tersebut merupakan sumbu simetris pada profil tersebut. Sumbu bahan adalah sumbu yang memotong semua elemen batang sedangkan sumbu bebas bahan adalah sumbu yang sama sekali tidak memotong elemen bahan atau hanya memotong sebahagian elemen bahan.

(68)

Y

X X

Gambar 3.10 Profil Ganda

(Sumber : Oentoeng, Andi , 1999)

Pada gambar 3.10 sumbu x-x adalah sumbu bahan bagi profil ganda dan juga merupakan sumbu utama bagi profil tunggal yang menghasilkan inersia maksimum. Sumbu y-y adalah sumbu bahan bagi profil bagi profil ganda yang menghasilkan inersia idiil yang digunakan untuk mencari kelangsingan idiil. Sumbu y’-y’ adalah sumbu utama bagi profil tunggal dan juga merupakan sumbu lemah yang menghasilkan inersia minimum bagi profil tunggal.

3.6 Analisa Profil Ganda

Profil ganda atau profil tersusun mempunyai 2 sumbu yaitu : sumbu bahan dan sumbu bebas bahan. Pada profil tersusun yang mempunyai sumbu bebas bahan, supaya batang – batang yang disusun dapat bekerja sama, tempat – tempat tertentu harus dihubungkan satu sama lain dengan pelat Koppel, sehingga :

• Untuk profil yang tersusun seperti gambar 3.10 berlaku :

Iy = 4[Iyi + A1 (0,5 a)²] ... (3.31)

(69)

y adalah sumbu bebas bahan. A1 adalah luas penampang satu.

Untuk batang tersusun harus ditinjau kestabilannya terhadap kedua sumbu bebas bahan, sebagai berikut :

Terhadap sumbu bahan (x-x)

Kelangsingannya adalah : λ =

x kx r L

terhadap sumbu bebas bahan (y-y) Kelangsingannya adalah

λ iy =

2 2

5 , 0 m i
