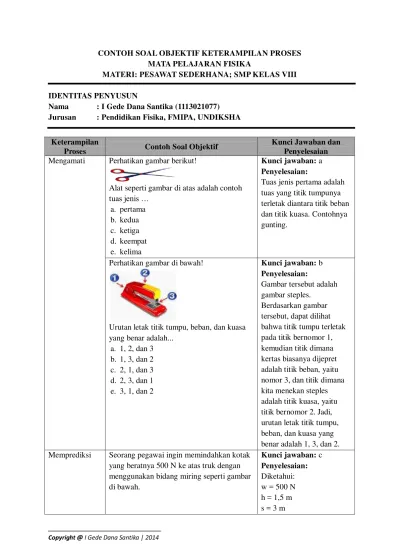

CONTOH SOAL OBJEKTIF KETERAMPILAN PROSES MATA PELAJARAN FISIKA
MATERI: PESAWAT SEDERHANA; SMP KELAS VIII
IDENTITAS PENYUSUN
Nama : I Gede Dana Santika (1113021077) Jurusan : Pendidikan Fisika, FMIPA, UNDIKSHA
Keterampilan
Proses Contoh Soal Objektif
Kunci Jawaban dan Penyelesaian
Mengamati Perhatikan gambar berikut!
Alat seperti gambar di atas adalah contoh
tuas jenis …
a. pertama b. kedua c. ketiga d. keempat e. kelima
Kunci jawaban: a
Penyelesaian:
Tuas jenis pertama adalah tuas yang titik tumpunya terletak diantara titik beban dan titik kuasa. Contohnya gunting.
Perhatikan gambar di bawah!
Urutan letak titik tumpu, beban, dan kuasa yang benar adalah...
a. 1, 2, dan 3 b. 1, 3, dan 2 c. 2, 1, dan 3 d. 2, 3, dan 1 e. 3, 1, dan 2
Kunci jawaban: b
Penyelesaian:
Gambar tersebut adalah gambar steples.
Berdasarkan gambar tersebut, dapat dilihat bahwa titik tumpu terletak pada titik bernomor 1, kemudian titik dimana kertas biasanya dijepret adalah titik beban, yaitu nomor 3, dan titik dimana kita menekan steples adalah titik kuasa, yaitu titik bernomor 2. Jadi, urutan letak titik tumpu, beban, dan kuasa yang benar adalah 1, 3, dan 2. Memprediksi Seorang pegawai ingin memindahkan kotak
yang beratnya 500 N ke atas truk dengan menggunakan bidang miring seperti gambar di bawah.
Kunci jawaban: c
Penyelesaian:
Jika pegawai tersebut mendorong balok dengan gaya 300 N, maka …
a. balok tidak sampai di atas truk b. balok tidak bergerak
c. balok berhasil sampai di atas truk d. perlu satu orang lagi agar balok sampai
di atas truk
e. perlu dua orang lagi agar balok sampai di atas truk
Ditanya:
F = …
Jawab:
Jadi, gaya minimal yang diperlukan adalah 250 N. Sehingga, jika balok diberikan gaya 300 N, maka balok sudah berhasil sampai di atas truk.
Perhatikan gambar berikut!
Gambar di atas menunjukkan seseorang yang sedang menarik balok 120 N dengan katrol. Jika gaya yang diberikan oleh orang
tersebut adalah 50 N, maka …
a. balok akan terlempar ke atas b. balok berhasil sampai ke atas c. orang terangkat oleh balok d. balok terjatuh
e. balok tidak bergerak
Kunci jawaban: e
Penyelesaian:
F = W : 2 = 120 : 2 = 60 N Karena balok hanya diberikan gaya 50 N, maka balok tidak bergerak.
Menghipotesis Perhatikan gambar berikut!
Proses pemindahan batu ke atas truk yang
paling mudah adalah …
a. pada gambar 1, karena panjang bidang miring lebih pendek, sehingga gaya yang diberikan lebih kecil.
Kunci jawaban: d
Penyelesaian:
Pada bidang miring berlaku persamaan
F . s = W . h
Untuk mempermudah mengangkat barang dengan bidang miring

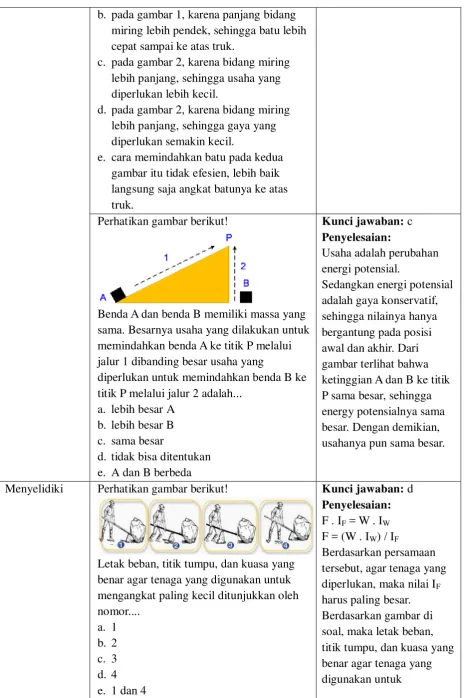

b. pada gambar 1, karena panjang bidang miring lebih pendek, sehingga batu lebih cepat sampai ke atas truk.
c. pada gambar 2, karena bidang miring lebih panjang, sehingga usaha yang diperlukan lebih kecil.
d. pada gambar 2, karena bidang miring lebih panjang, sehingga gaya yang diperlukan semakin kecil.
e. cara memindahkan batu pada kedua gambar itu tidak efesien, lebih baik langsung saja angkat batunya ke atas truk.
Perhatikan gambar berikut!
Benda A dan benda B memiliki massa yang sama. Besarnya usaha yang dilakukan untuk memindahkan benda A ke titik P melalui jalur 1 dibanding besar usaha yang
diperlukan untuk memindahkan benda B ke titik P melalui jalur 2 adalah...
a. lebih besar A b. lebih besar B c. sama besar
d. tidak bisa ditentukan e. A dan B berbeda
Kunci jawaban: c
Penyelesaian:
Usaha adalah perubahan energi potensial.
Sedangkan energi potensial adalah gaya konservatif, sehingga nilainya hanya bergantung pada posisi awal dan akhir. Dari gambar terlihat bahwa ketinggian A dan B ke titik P sama besar, sehingga energy potensialnya sama besar. Dengan demikian, usahanya pun sama besar.
Menyelidiki Perhatikan gambar berikut!
Letak beban, titik tumpu, dan kuasa yang benar agar tenaga yang digunakan untuk mengangkat paling kecil ditunjukkan oleh nomor....
a. 1 b. 2 c. 3 d. 4 e. 1 dan 4
Kunci jawaban: d
Penyelesaian:
F . IF = W . IW
F = (W . IW) / IF
Berdasarkan persamaan tersebut, agar tenaga yang diperlukan, maka nilai IF
mengangkat paling kecil ditunjukkan oleh nomor 4. Jalan di daerah pegunungan dibuat
berkelok-kelok dengan tujuan … a. memperkecil usaha yang dilakukan
kendaraan
b. mempermudah usaha yang dilakukan kendaraan
c. memperbesar usaha yang dilakukan kendaraan
d. mengurangi gesekan antara jalan dan kendaraan
Kunci jawaban: b
Penyelesaian:
Pembangunan jalan yang berkelok-kelok di daerah pegunungan menerapkan prinsip pesawat sederhana, yaitu bidang miring. Pesawat sederhana adalah alat yang berfungsi mempermudah usaha manusia. Dengan
demikian, jalan di daerah pegunungan dibuat berkelok-kelok dengan tujuan mempermudah usaha yang dilakukan kendaraan.
Menyimpulkan Pemotong kuku, gunting, dan tang termasuk
tuas jenis pertama karena …
a. titik tumpu berada diantara titik beban dan titik kuasa
b. titik beban berada diantara titik tumpu dan titik kuasa
c. titik kuasa berada diantara titik tumpu dan titik beban
d. titik tumpu, titik beban, dan titik kuasa terletak berurutan
e. titik tumpu, titik kuasa, dan titik beban terletak berurutan
Kunci jawaban: a
Penyelesaian:
Pemotong kuku, gunting, dan tang sama-sama memiliki titik tumpu yang terletak diantara titik beban dan titik kuasa, sehingga dapat disimpulkan ketiga alat tersebut merupakan contoh tuas jenis pertama. Tuas jenis pertama adalah tuas yang titik tumpunya terletak diantara titik beban dan titik kuasa.
Gerobak beroda satu, alat pemecah kemiri, dan pembuka tutup botol termasuk jenis
tuas …
a. kelima b. keempat c. ketiga d. kedua e. pertama
Kunci jawaban: d
Penyelesaian:
jenis kedua. Mengkomunika
sikan

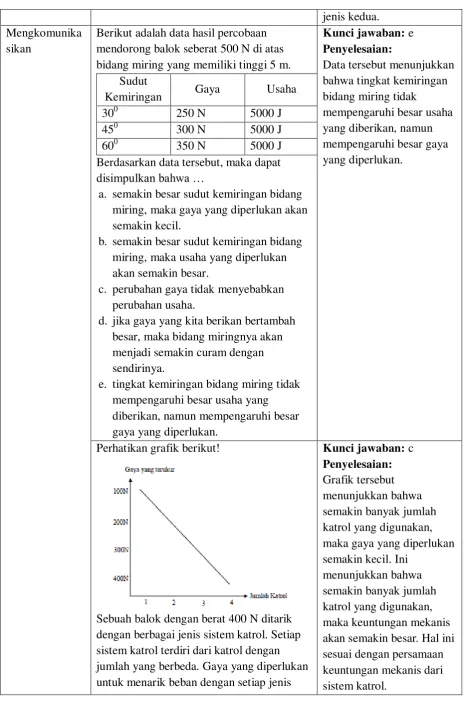

Berikut adalah data hasil percobaan mendorong balok seberat 500 N di atas bidang miring yang memiliki tinggi 5 m.
Sudut
Kemiringan Gaya Usaha
300 250 N 5000 J
450 300 N 5000 J
600 350 N 5000 J
Berdasarkan data tersebut, maka dapat
disimpulkan bahwa …
a. semakin besar sudut kemiringan bidang miring, maka gaya yang diperlukan akan semakin kecil.
b. semakin besar sudut kemiringan bidang miring, maka usaha yang diperlukan akan semakin besar.
c. perubahan gaya tidak menyebabkan perubahan usaha.
d. jika gaya yang kita berikan bertambah besar, maka bidang miringnya akan menjadi semakin curam dengan sendirinya.
e. tingkat kemiringan bidang miring tidak mempengaruhi besar usaha yang diberikan, namun mempengaruhi besar gaya yang diperlukan.
Kunci jawaban: e
Penyelesaian:
Data tersebut menunjukkan bahwa tingkat kemiringan bidang miring tidak
mempengaruhi besar usaha yang diberikan, namun mempengaruhi besar gaya yang diperlukan.
Perhatikan grafik berikut!
Sebuah balok dengan berat 400 N ditarik dengan berbagai jenis sistem katrol. Setiap sistem katrol terdiri dari katrol dengan jumlah yang berbeda. Gaya yang diperlukan untuk menarik beban dengan setiap jenis
Kunci jawaban: c
Penyelesaian:
Grafik tersebut menunjukkan bahwa semakin banyak jumlah katrol yang digunakan, maka gaya yang diperlukan semakin kecil. Ini
sistem katrol diukur dengan neraca pegas. Data hasil pengukuran tersebut seperti yang terlihat pada grafik di atas. Berdasarkan grafik tersebut, dapat ditarik kesimpulan
bahwa …
a. semakin banyak katrol, maka gaya yang diperlukan semakin besar
b. semakin sedikit katrol, maka gaya yang diperlukan semakin kecil
c. semakin banyak katrol, maka keuntungan mekanis akan semakin besar
d. semakin banyak katrol, maka keuntungan mekanis semakin kecil
e. jumlah katrol tidak mempengaruhi keuntungan mekanis
