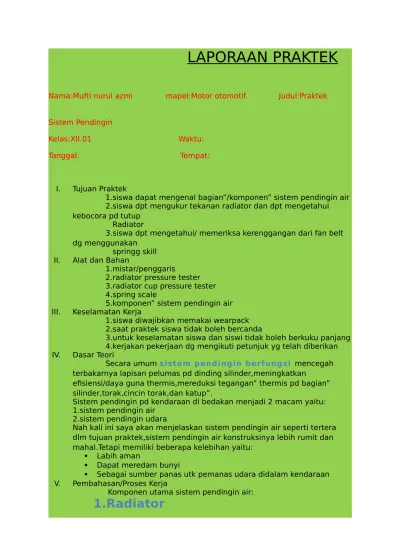

LAPORAAN PRAKTEK
Sistem pendingin pd kendaraan di bedakan menjadi 2 macam yaitu: 1.sistem pendingin air
2.sistem pendingin udara
Befungsi mendinginkan air yg telah menyerap panas dari mesin dan
Bersirkulasi,lalu panas yg di serap dibuang melalui sirip pendingin
Sirkulasi sistem pendingin pada mobil
2.Tangki atas
Berfungsi menampung air pada radiator
3.inti radiator
Berfungsi mengeluarkan panas dri air yg telah bersirkulasi mendinginkan
Air
4.tangki bawah
Berfungsi menampung air yg telah didinginkan,serta mengalirkan kembali
Berfungsi mempertahankan suhu dan tenperatur air pendingin agar
konstan walaupun engin dlm keadaan panas atau
dingin
6.mantel pendingin
Berfungsi sebagai penampung air pendingin ,melalui mantel tersebut,air
dpt mengalir bebas kedalam rongga yg terdpt disekeliling silinder.
7.pompa air
Berfungsi utk menghisap dan mensirkulasikan air pendingin ,pompa air
bekerja didasarkan atas gerakan mesin yg
dihubungkan oleh tali
kipas/puli shg air dpt bersirkulasi masuk kesaluran yg merupakan jalur
pendingin
8.thermostat
Berfungsi mengatur/mempercepat temperatur kerja mesin dg cara
membuka dan menutup valve secara otomatis.Dengan adanya
dan membuka saluran dri mesin ke radiator agar
terjadi sirkulasi
Sirkulasi pd saat mesin masih dingin
Radiator-water pump-engine-by pass-kemudian kembali ke water pump
Sirkulasi pd saat mesin panas
Radiator-water pump-engine-thermostat-by pass(dri thermostat kembali ke radiator)
9.Kipas Pendingin
Berfungsi utk menambah pendinginan radiator penggeraknya dari van
belt atau motor listrik
Pasang tester (alat ukur tekana)pd lubang pengisian.
Berikan tekana pd sistem
Periksa tekana tidak turun,jika turun maka ada yg bocor.
Hasil pemeriksaan:... 2.Tutup radiator
Bersihkan kotoran kerak ,antar klep tutup radiator dan dudukan klep
Pasang tutup radiator,gunakan tester dg memberikan tekanan
Diamkan terjadi tekanan,jika tekanannya menurun brarti ada gangguan 3.Pemeriksaan tali kipas
Pertama dg menggunakan mistar ukur tali kipas dan baca
Lalu tali kipas di tarik,dg mistar masih berada di posisinya ,dg menggnakan spring scale(tekanan yg diberrikan 10 kilo).
Hasil
pemeriksaan:...
5.selang by pass 11.thermostat 6.lower tank 12.kipas radiator
VI. Kesimpulan
Setelah saya mengikuti praktek ,saya dpt mengerti ttg komponen-komponen sistem pendingin dan juga sirkulasi sistem
pendingin ,saya juga dpt mengukur dan memeriksa kebocoran pd sistem pendingin.
Siswa Guru pembimbing
