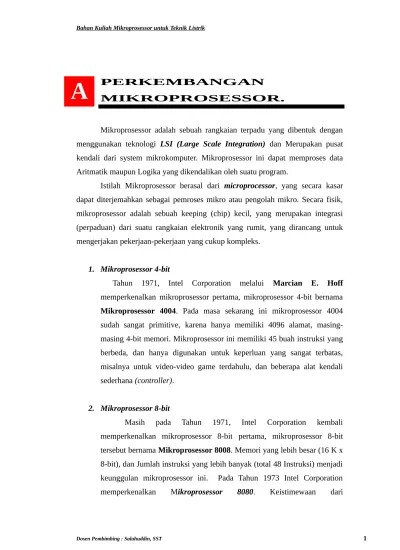

Bahan Kuliah Mikroprosessor untuk Teknik Listrik
A. PERKEMBANGAN
MIKROPROSESSOR.
Mikroprosessor adalah sebuah rangkaian terpadu yang dibentuk dengan menggunakan teknologi LSI (Large Scale Integration) dan Merupakan pusat kendali dari system mikrokomputer. Mikroprosessor ini dapat memproses data Aritmatik maupun Logika yang dikendalikan oleh suatu program.
Istilah Mikroprosessor berasal dari microprocessor, yang secara kasar dapat diterjemahkan sebagai pemroses mikro atau pengolah mikro. Secara fisik, mikroprosessor adalah sebuah keeping (chip) kecil, yang merupakan integrasi (perpaduan) dari suatu rangkaian elektronik yang rumit, yang dirancang untuk mengerjakan pekerjaan-pekerjaan yang cukup kompleks.
1. Mikroprosessor 4-bit
Tahun 1971, Intel Corporation melalui Marcian E. Hoff memperkenalkan mikroprosessor pertama, mikroprosessor 4-bit bernama Mikroprosessor 4004. Pada masa sekarang ini mikroprosessor 4004 sudah sangat primitive, karena hanya memiliki 4096 alamat, masing-masing 4-bit memori. Mikroprosessor ini memiliki 45 buah instruksi yang berbeda, dan hanya digunakan untuk keperluan yang sangat terbatas, misalnya untuk video-video game terdahulu, dan beberapa alat kendali sederhana (controller).
2. Mikroprosessor 8-bit
Masih pada Tahun 1971, Intel Corporation kembali memperkenalkan mikroprosessor 8-bit pertama, mikroprosessor 8-bit tersebut bernama Mikroprosessor 8008. Memori yang lebih besar (16 K x 8-bit), dan Jumlah instruksi yang lebih banyak (total 48 Instruksi) menjadi keunggulan mikroprosessor ini. Pada Tahun 1973 Intel Corporation memperkenalkan Mikroprosessor 8080. Keistimewaan dari
Dosen Pembimbing : Salahuddin, SST 1
Bahan Kuliah Mikroprosessor untuk Teknik Listrik
Mikroprosessor 8080 bukan hanya alamat memori dan jumlah instruksinya saja yang lebih besar, tetapi juga peningkatan kecepatan yang fantastis dibandingkan dengan Mikroprosessor 8008. Mikroprosessor 8008 melakukan satu operasi internal (kecepatan eksekusi) dalam waktu 20µs, sedangkan Mikroprosessor 8080 hanya membutuhkan 2,0µs.
Versi yang lebih baru dari Mikroprosessor 8080 adalah Mikroprosessor 8085 yang diperkenalkan oleh Intel pada Tahun 1977. Hanya sedikit peningkatan kinerja yang dimiliki oleh Mikroprosessor 8085 bila dibandingkan dengan Mikroprosessor 8080, Jumlah memori dan jumlah instruksinya sama, namun Clock-nya 1,3 µs.
3. Mikroprosessor 16-bit
Tahun 1978, Intel Corporation kembali memperkenalkan Mikroprosessor 8086, dan kira-kira setahun kemudian melepas Mikroprosessor 8088 ke pasaran. Kedua mikroprosessor ini adalah mikroprosessor 16-bit, dengan kecepatan eksekusi 400ns, kapasitas alamat 1M (x 8-bit) atau 512 K (x 16-bit). Satu kemajuan yang penting yang dicapai pada mikroprosessor 16 bit ini adalah kemampuan melakukan perkalian dan pembagian secara perangkat keras (hardware multiplication and division). Kemampuan ini tidak dimiliki oleh Mikroprosessor 8-bit, kecuali mikroprosessor MC6809 yang mampu melakukan perkalian, tetapi tidak untuk pembagian.
Perkembangan mikroprosessor 16 bit tidak berhenti sampai di situ saja. Intel kemudian memproduksi 80186, versi 8086 yang lebih canggih. Mikroprosessor ini banyak dipakai untuk keperluan-keperluan pengendalian. Versi terakhir dari 8086 adalah 80286, yang memiliki alamat memori sebesar 16 Mb. Kecepatan clock-nya pun mengalami peningkatan menjadi 16 MHz.
4. Mikroprosessor 32-bit
Setelah sukses dengan mikroprosessor 16-bit, Intel Corporation meluncurkan 2 versi mikroprosessor 32-bitnya, yaitu 80385 dan 80486.
Bahan Kuliah Mikroprosessor untuk Teknik Listrik
Kecepatan clock yang lebih tinggi menjadi kelebihan mikroprosessor ini selain bus datanya yang lebig lebar dan ruang memori yang lebih besar (4GB). Mikroprosessor 80486 adalah pengembangan dari 80386, dengan prosessor tambahan (coprocessor) untuk keperluan aritmatika, dan 8KB
internal cache memory. Mikroprosessor 80386 mengeksekusi sebagian besar instruksinya dalam 2 clock, sedangkan 80486 dalam 1 clock.
Generasi berikutnya dari Intel adalah mikroprosessor Pentium, Pentium II, dan seterusnya.
Adapun Jenis-jenis Mikroprosessor adalah : Nama
Internal 16, external 8-bit
Single chip Mikrokomputer
VLSI Micromainframe system
Single chip microcomputer Single chip microcomputer
Single chip microcomputer
Bahan Kuliah Mikroprosessor untuk Teknik Listrik
Semikonduktor
