Sistem pengendalian Kunci Pintu Menggunakan Smartphone Secara Wireless

(1)

44

DAFTAR RIWAYAT HIDUP

DATA PRIBADI

Nama

: Jejen Zaenudin

Tempat dan tanggal lahir

: Bekasi, 23 Agustus 1992

Agama

: Islam

Jenis Kelamin

: Laki-laki

Kebangsaan

: Indonesia

Alamat : KP. Baregbeg RT 003 / 002 Desa

Wanasari, kecamatan Teluk jambe

Barat, Kabupaten Karawang 41361.

No. Telepon

: 0896-6236-7392

Email

: Jejenzaenudin23@gmail.com

DATA PENDIDIKAN

(2)

1

BAB I

PENDAHULUAN

Pada bab ini akan dibahas tentang latar belakang masalah, maksud dan tujuan, perumusan masalah, batasan masalah, metode penelitian dan sistematika penulisan.

1.1 Latar Belakang Masalah

Perkembangan teknologi smarthome saat ini sudah banyak diimplementasikan perangkat-perangkat rumah tangga, contohnya pengontrolan lampu, Ac, televise, monitoring kondisi rumah, dan lain-lain.

Sistem kunci rumah pintu mengembangkan salah satu bagian dari sistem smarthome yang dianggap sangat penting, karena menyangkut sistem keamanan dari sebuah rumah, atau perlu juga dibuat kemudahan dan lebih praktis dalam sistem kunci pintu ini. Selain itu perlu dimonitoring juga kondisi pintu setiap saat. Berdasarkan permasalahan tersebut, maka dilakukan suatu penelitian mengenai perancangan sistem pengendali kunci pintu menggunakan smartphone secara wireless. Dengan adanya sistem ini tersebut maka pemilik rumah dapat mengendalikan perangkat-perangkat rumah terutama pintu secara praktis dan aman tanpa harus membawa kunci secara manual.

1.2 Maksud dan Tujuan

Maksud dari tugas akhir ini membuat sistem kunci pintu otomatis yang dikendalikan secara wireless menggunakan smartphone. Tujuannya untuk menghasilkan sistem yang memudahkan pemilik rumah dalam proses membuka pintu tanpa harus membawa kunci secara manual.

1.3 Perumusan Masalah

(3)

2

1. Bagaimana membuat aplikasi mempermudah pemilik rumah untuk membuka sebuah pintu tanpa harus membawa kunci sebuah rumah.

2. Bagaimana merancang sebuah sistem pengendali pintu yang terhubung pada sebuah jaringan wireless .

1.4 Batasan Masalah

Batasan masalah dari Sistem Pengendali Kunci Pintu Menggunakan Smartphone secara wireless ini adalah :

1. Komunikasi antara smartphone dengan router menggunakan web base. 2. Jaringan yang digunakan hanya untuk jaringan lokal.

3. Sistem yang dibuat hanya untuk mengontrol dan tidak dapat digunakan untuk memonitor keadaan pintu.

1.5 Sistematika Penuliasan

Sistematika penulisan laporan yang akan dibuat terdiri dari beberapa bab di sertai deskripsi. Adapun sistematika sebagai berikut :

BAB I PENDAHULUAN

Bab ini berisi tentang latar belakang masalah, identifikasi masalah, maksud dan tujuan, batasan masalah serta sistematika penulisan untuk mempermudah pembahasan pada bab-bab selanjutnya.

BAB II TEORI PENUNJANG

Bab ini membahas tentang teori-teori pendukung mengenai dasar-dasar dari perangkat yang digunakan dan cara pengaplikasian pada tugas akhir ini sehingga dapat memperjelas tentang alat ini.

BAB III PERANCANGAN SISTEM

(4)

3

BAB IV PENGUJIAN DAN ANALISA

Bab ini menguraikan tentang pengujian serta analisa kerja perangkat keras dan perangkat lunak pembuatan Sistem Pengendali Kunci Pintu Menggunakan Smarphone Secara Wireless.

BAB V KESIMPULAN DAN SARAN

(5)

33

BAB V

KESIMPULAN DAN SARAN

Kesimpulan yang di dapat diambil berdasarkan hasil pengujian yang telah dilakukan, serta saran untuk pengembangan sistem selanjutnya.

5.1 Kesimpulan

Setelah dilakukan pengerjaan Tugas Akhir ini, maka diperoleh beberapa kesimpulan diantaranya adalah sebagai berikut :

1. Dari pengujian sistem pada tugas akhir ini untuk jarak router yang terhubung ke solenoid door lock berdasarkan keberhasilan yaitu 80 %.

2. Pengujian jarak wireless yang terhalang dinding 1 sampai 3 meter tersambung pada router untuk membuka atau mentutup kunci pintu, sedangkan diatas 4 meter tidak tersambung untuk membuka atau menutup solenoid door lock. 3. Pengujian jarak wireless yang tidak terhalang dinding 1 sampai 8 meter

tersambung pada router untuk membuka atau mentutup kunci pintu, lebih dari 9 meter tidak tersambung untuk membuka atau menutup solenoid door lock.

5.2 Saran

Saran untuk pengembangan lebih lanjut dalam perancangan Tugas Akhir ini adalah :

1. Penerapan sistem Port programing pada mini Router TP-link 3020. 2. Bisa di kontrol melalui internet.

3. Untuk sistem supaya diberi kamera supaya bisa memantau kunci setiap saat. 4. Memasukan login pada saat membuka aplikasi pembuka kunci.

(6)

SISTEM PENGENDALI KUNCI PINTU MENGGUNAKAN

SMARTPHONE SECARA WIRELESS

TUGAS AKHIR

Disusun Untuk Memenuhi Syarat Kelulusan Pada

Program Studi Teknik Komputer Diploma III Jurusan Teknik Komputer

Oleh

Jejen Zaenudin

10810021

Pembimbing

Taufiq Nuzwir Nizar, M.Kom

JURUSAN TEKNIK KOMPUTER

FAKULTAS TEKNIK DAN ILMU KOMPUTER

UNIVERSITAS KOMPUTER INDONESIA

(7)

vi

DAFTAR ISI

LEMBAR PENGESAHAN……….………...i

LEMBAR PERNYATAAN………...ii

ABSTRAK………...………..iii

KATA PENGANTAR.………..iv

DAFTAR ISI………..vi

DAFTAR GAMBAR……….ix

DAFTAR TABEL………...x

BAB I PENDAHULUAN………...1

1.1 Latar Belakang Masalah……….1

1.2 Maksud dan Tujuan………1

1.3 Perumusan Masalah………1

1.4 Batasan Masalah……….2

1.5 Sistematika Penuliasan………...2

BAB II TEORI PENUNJANG…...4

2.1 Perangakat Keras ( Hadware )………4

2.1.1 Mini Router TP-Link 3020………...4

2.1.2 Arduino………...6

2.1.3 Smartphone………...8

2.1.4 Solenoid Magnet Door Lock………....9

2.2 Perangkat Lunak ( Sofware)……….10

2.2.1 WinSCP………..10

(8)

vii

2.2.3 App Inventor………...12

2.2.4 Sistem Operasi Android………..13

2.3 Sistem Operasi OpenWrt………..15

2.3.1 Bahasa Pemograman Untuk Aplikasi CGI……….16

2.3.2 Common Gateway Interface (CGI)………17

2.4 Pemograman Web……….18

2.4.1 HyperText Transfer Protocol (HTTP)………19

2.4.2 Hyper Text Markup Language (HTML)………19

2.4.3 JavaScript………20

2.4.4 Cascading Style Sheet (CSS)………..20

2.4.5 Web Browser………..20

2.5 Komunikasi Serial………21

BAB III PERANCANGAN SISTEM…...22

3.1 Prinsip Kerja Sistem……….22

3.2 Perancangan Perangkat Keras………...23

3.3 Perancangan Tampilan………..24

3.4 Perancangan Argoritma ………24

3.6 Algoritma Program Arduino…………...………..25

BAB IV HASIL PENGUJIAN DAN ANALISA…...26

4.1 Pengujian………..26

4.2 Mini router TP-Link 3020………..…………..27

4.3 Pengujian perangkat Lunak………..28

4.4 Pengujian Komunikasi Serial………...29

BAB V KESIMPULAN DAN SARAN…...33

(9)

viii

5.2 Saran……….33

(10)

34

DAFTAR PUSTAKA

[1]. Forouzan, B. A. (2010). TCP/IP Protocol Suite. 4th Edition. New York: The McGraw-Hill.

[2]. Kurniawan, E. A. (2011). Python for Serial Communication. Singapore: PyCon APAC.

[3]. Pressman, R. S. (2010). Software Engineering: A Practitioner's Approach. New York: McGraw-Hill.

[4]. Azrul , F. (2013, desember 24). Pintu Azrul, fajar . commons, w. (2009, april 23). Telepon Cerdas : commons.

[5]. info, g. (2013, desember 20). Pengertian Android , info gaptek. media, w. (2013, desember 18) Selenoid : media wiki.

[6]. PalCom, T. (2013, desember 21). Rancangan Sistem Keamanan PembukaPintu Otomatis dengan MenggunakanRFID : palcomtech.

[6]. kimedia cammons, t. c. (2010, Desember 16). telpon cerdas [7]. Hidayat MT. (2010, Januari) Menyusun Skripsi Dan Tesis.

[8]. Ghian-Hufaidillah. (2014, Agustus) Buku Tugas Akhir Perancangan Mobile Robot Untuk Monitoring Ruangan Yang Dikendalikan Menggunakan Jaringan

LAN (Local Area Network) Secara Wireless.

[9]. Aozon.blogspot ( 2014, maret ) penjelasan arduino.

[10]. Sijasifoshmg.wordpress.com (2015, agustus ) Pengertian smartphone [11]. Aliseskontrolpintu.com (2015, agustus ) solenoid door lock

[12]. elib.unikom.ac.id ( 2014, agustus)

(11)

35

(12)

(13)

iv

KATA PENGANTAR

Segala puji dan syukur penulis ucapkan kepada Alloh SWT, Atas segala rahmat dan karunia-Nya yang telah memberikan nikmat rohani dan jasmani kepada penulis sehingga tugas akhir ini dapat diselesaikan dengan baik sesuai dengan waktu yang telah direncanakan. Tugas akhir ini disusun untuk memenuhi salah satu syarat kelulusan Diploma III Jurusan Teknik Komputer di Universitas Komputer Indonesia.

Penulis menyadari tugas akhir ini masih jauh dari kesempurnaan karena keterbatasan pengetahuan dan pengalaman yang penulis miliki, oleh karena itu kritik dan saran sangat penulis harapkan. Tugas akhir ini bukan sebuah kerja individual dan akan sulit terlaksana tanpa bantuan banyak pihak, namun dengan segala kerendahan hati pada kesempatan ini penulis mengucapkan terimakasih kepada :

1. Orang Tua dan keluarga besar yang sudah memberikan dukungan baik secara moril dan materi dan tak henti-hentinya mencurahkan cinta, kasih sayang, serta motivasi, nasihat, kepercayaan dan do’a, yang diberikan kepada penulis.

2. Prof.Dr.H.Denny Kurniadie.Ir.M.Sc, selaku Dekan Fakultas Teknik Dan Ilmu Komputer.

3. Dr. Wendi Zarman, M.Si., selaku Ketua Jurusan Teknik Komputer.

4. Taufiq Nuzwir Nizar, M.Kom., selaku pembimbing dan Dosen Wali 10TK-5 yang telah banyak memberikan arahan, saran, dan bimbingan kepada Penulis.

5. Bapak dan Ibu Dosen Jurusan Teknik Komputer Universitas Komputer Indonesia, yang telah banyak memberikan ilmu, wawasan, motivasi, serta bimbingan, baik secara akademik maupun non akademik.

(14)

v

7. Teman - teman seperjuangan Jurusan Teknik Komputer, kelas 10 TK-5, terima kasih atas kebersamaannya, semoga kita dapat menjaga tali silaturahmi yang telah terjalin ini.

8. Semua orang yang telah membantu penulis dalam mengerjakan Tugas Akhir ini yang tidak dapat disebutkan satu persatu.

Penulis telah berupaya semaksimal mungkin, namun penulis menyadari masih banyak kekurangannya, untuk itu penulis mengharapkan saran dan kritik yang bersifat membangun dari pembaca demi sempurnanya tugas akhir ini. Kiranya tugas akhir ini dapat bermanfaat dalam memperkaya khasanah ilmu pendidikan.

Bandung, 14 Agustus 2015

(15)

(16)

(17)

1

SISTEM PENGENDALI KUNCI PINTU MENGGUNAKAN SMARTPHONE SECARA WIRELESS

Taufiq.nizar1_{, Jejen Zaenudin}2

1,2_{Jurusan Teknik Komputer Unikom, Bandung} 1_{taufiq.nizar@gmail.com,}2_{jejenzaenudin@23gmail.com}

ABSTRAK

Perkembangan teknologi smarthome saat ini sudah banyak diimplementasikan perangkat-perangkat rumah tangga, contohnya pengontrolan lampu, Ac, televise, monitoring kondisi rumah, dan lain-lain. Sistem kunci rumah pintu mengembangkan salah satu bagian dari sistem smarthome yang dianggap sangat penting, karena menyangkut sistem keamanan dari sebuah rumah, atau perlu juga dibuat kemudahan dan lebih praktis dalam sistem kunci pintu ini. Hal ini yang mendasari ide penulis dalam perancangan sistem pembuka kunci pintu dengan menggunakan smartphone secara wireless, sistem kunci pintu ini adalah dimana smartphone sebagai pengontrol untuk menginput data dari mini router TP-Link 3020 ke arduino dengan menggunakan aplikasi pembuka kunci ON dan OF. ON untuk membuka kunci, OF untuk menutup kunci, Hasil pengujian dari semua sistem menunjukan bahwa semua berjalan baik dengan tingkat berhasilan 80% dari pengujian sistem.

Kata kunci : Solenoid, Arduino, Smartphone, Router, Aplikasi.

1. PENDAHULUAN

Perkembanganteknologi smarthome saat ini sudah banyak diimplementasikan perangkat-perangkat rumah tangga, contohnya pengontrolan lampu, Ac, televise, monitoring kondisi rumah, dan lain-lain.

Sistem kunci rumah pintu mengembangkan salah satu bagian dari sistem smarthome yang dianggap sangat penting, karena menyangkut sistem keamanan dari sebuah rumah, atau perlu juga dibuat kemudahan dan lebih praktis dalam sistem kunci pintu ini. Selain itu perlu dimonitoring juga kondisi pintu setiap saat. Berdasarkan permasalahan tersebut, maka dilakukan suatu penelitian mengenai perancangan sistem pengendali kunci pintu menggunakan smartphone secara wireless. Dengan adanya sistem ini tersebut maka pemilik rumah dapat mengendalikan perangkat-perangkat rumah terutama pintu secara praktis dan aman tanpa harus membawa kunci secara manual.

2. PERANCANGAN

Perancangan yang dilakukan terdiri dari perancangan tampilan , perancangan perangkat keras, perancangan perangkat lunak.

2.1.1 Perancangan Tampilan

Web server sebagai pengontrol atau penghubung antara aplikasi android dengan kunci.

Gambar di bawah ini menunjukkan Tampilan web server. Rancangan tampilan ditunjukkan pada Gambar 1.

Gambar 1. Rancangan web server kunci Tampak Atas

2.1.2 Perancangan Perangkat Keras

Sistem yang akan dirancang ditunjukkan pada Gambar 2.

(18)

Taufiq.nizar, Jejen Zaenudin

2

arduino sebagai masukan untuk data yang dikirim ke mini router OpenWRT ditunjukan oleh gambar 3.

Gambar 3. Tampak atas Arduino

Solenoid door lock sebagai pembuka dan penutup pintu. Di tunjukan dari gambar 4.

Gambar 4. Tampak atas Solenoid Door Lock

Router TP Link 3020 perancangan aplikasi pembuka kunci pintu menggunakan aplikasi android. ini adalah sebagai media penghubung antara Arduino dengan sistem berbasis Web. Pada perancangan ini router yang dipakai adalah TP-Link MR3020. Pemilihan mini router TP-Link 3020 ini adalah ditunjukkan pada Gambar 5.

Gambar 5. Mini Router TP-Link MR 3020

- Model Portable 3G/3.75G Wireless N

Router, Travel Router (AP).

- Power Supply 5 VDC 1 A dan Power

Consumption 5.4 W.

- Frequency 2.4 - 2.4835 GHz.

- Security encryption 152-bit WEP, 128-bit

WEP, 64-bit WEP, WPA-PSK,

WPA2-PSK.

2.1.3 Diagram Alir Program Android.

Mulai

Gambar 6. Diagram alir Aplikasi Android.

Diagram alir pada Gambar 6 Mulai. Memeriksa

apakah inputan data seri RLEDON maka

solenoid door lock akan terbuka, Memeriksa

apakah inputan data seri RLEDOF maka solenoid

door lock akan tertutup, Door lock open ketika di

(19)

Sistem Pengendali Kunci Pintu Menggunakan Smartphone Secara Wireless

3

serial.Door lock close ketika di beri inputan

RLEDOF pada komunikasi serial. Diagram alir

akan melakukan pengulangan terus menerus

sampai di beri inputan apakah RLEDON atau

RLEDOF.

2.1.4 Desain Antarmuka Web Server

Perancangan tampilan Android ditunjukan pada gambar 7.

Gambar 7. Desain Display Aplikasi Android

3. HASIL PENGUJIAN

Pengujian terhadap sistem dilakukan dengan 3 tahapan yaitu pengujian Solenoid Door Lock, Jarak. Router Tp-Link MR 3020 dan komunikasi serial antara Tp-Link MR 3020 dengan Arduino R3.

3.1.1 Hasil Pengujian Tegangan solenoid door

lock.

Tabel 1. gambar di atas hasil pengujian tegangan solenoid door lock.

Hasil Analisa pada pengujian solenoid door

lock :

1.Tingkat keberhasilannya adalah pada

tegangan dari 5 sampai 15 Volt “ solenoid

bergerak pada tegangan antara 9 sampai 12 volt.

2. Tingkat kegagalannya pada saat tegangan 5 volt sampai 7, 14,15 volt karena solenoid tidak bergerak dan Not Responding

3.1.2 Hasil Pengujian jarak koneksi wireles

Tabel 2. gambar di atas hasil pengujian koneksi wireless terhalang oleh dinding.

Hasil Analisa pengujian Koneksi Wireless

terhalang oleh dinding :

1. Tingkat keberhasilannya adalah pada jarak 1

sampai 3 meter solenoid tersambung Dan

bisa terkunci maupun terbuka.

2. Tingkat kegagalannya pada saat 4 meter sampai 10 meter solenoid tidak tersambung. Dan tidak ada respon dari solenoid door lock

(20)

4

3.1.3 Hasil Pengujian jarak koneksi wireles

Tabel 3. gambar di atas hasil pengujian koneksi wireless tidak terhalang oleh dinding.

Hasil Analisa pengujian Koneksi Wireless

tidak terhalang oleh dinding :

1. Tingkat keberhasilannya adalah pada jarak

1 sampai 8 meter solenoid tersambung .

Dan bisa terkunci maupun terbuka.

2. Tingkat kegagalannya pada saat 9 meter sampai 10 meter solenoid tidak tersambung . Dan tidak ada respon dari solenoid door lock.

4. Pengujian Komunikasi Serial

Pada bagian ini dilakukan sebuah pengujian dan analisa yang meliputi pengujian komunikasi serial antara router dan arduino

Gambar 8. komunikasi serial “RLEDON” dan

“RLEDOF”

3.1.4 Hasil Pengujian Komunikasi Serial

“RLEDON”

1 “RLEDON” Berhasil

5 “RLEDON” Gagal l

11 “RLEDON” Gagal

19 “RLEDON” Gagal l

(21)

Sistem Pengendali Kunci Pintu Menggunakan Smartphone Secara Wireless

5

1. Hasil analisa Tingkat keberhasilannya adalah

pada komunikasi serial “ RLEDON” = 80 % berhasil

tanpa kendala dari 30 kali pengujian.

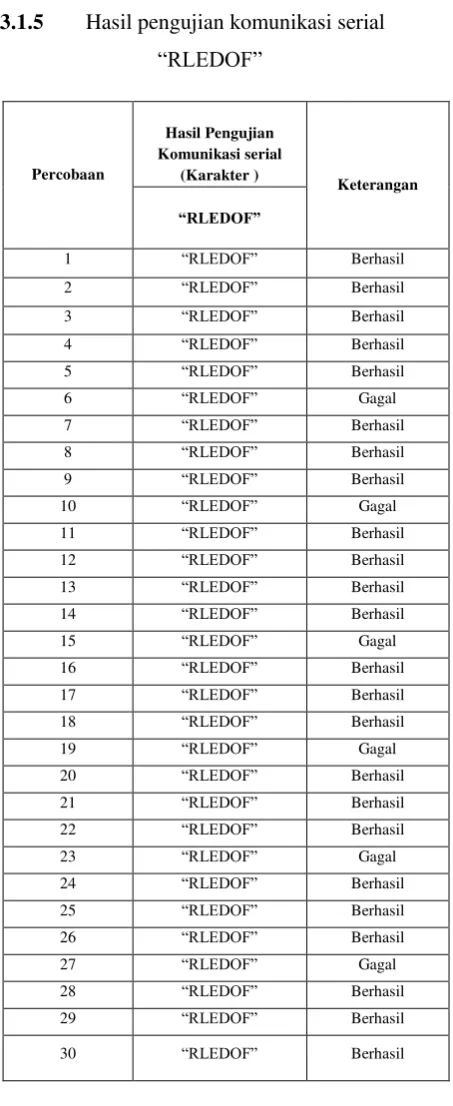

3.1.5 Hasil pengujian komunikasi serial

“RLEDOF”

Tabel 5. gambar di atas hasil pengujian

komunikasi serial “RLEDOF”.

1. Hasil Analisa Tingkat keberhasilannya

adalah pada komunikasi serial “ RLEDOF”

= 80 % berhasil tanpa kendala dari 30 kali

pengujian.

3.1.1 Analisa Perangkat Kera

Arduino sebagai pengontrol solenoid pada rangakaian pengunci pintu otomatis dan Router sebagai media penghubung antara Router dan solenoid dan aplikasi. dan Untuk mengetahui apakah solenoid terbuka dan tertutup.

3.1.2 Analisa Perangkat Lunak

Pada perancangan Aplikasi android yaitu di mana menggunakan toogle switch ON dan OFF pada layar. Yaitu ON untuk membuka dan OFF untuk Tertutup..

5. KESIMPULAN DAN SARAN

Setelah dilakukan pengerjaan Tugas Akhir ini, maka diperoleh beberapa kesimpulan diantaranya adalah sebagai berikut :

[1] Kesimpulan

Setelah dilakukan pengerjaan Tugas

Akhir ini, maka diperoleh beberapa kesimpulan

diantaranya adalah sebagai berikut :

1. Dari pengujian sistem pada tugas akhir ini

untuk jarak router yang terhubung ke

solenoid door lock berdasarkan

keberhasilan yaitu “ 80 %”.

2. Pengujian jarak wireless yang terhalang

dinding 1 sampai 3 meter tersambung pada

router untuk membuka atau mentutup kunci

pintu, sedangkan diatas 4 meter tidak

tersambung untuk membuka atau menutup

solenoid door lock.

3. Pengujian jarak wireless yang tidak

terhalang dinding 1 sampai 8 meter

tersambung pada router untuk membuka

atau mentutup kunci pintu, lebih dari 9

meter tidak tersambung untuk membuka

atau menutup solenoid door lock.

Percobaan

1 “RLEDOF” Berhasil

6 “RLEDOF” Gagal

(22)

6

[2] Saran

Saran untuk pengembangan lebih lanjut

dalam perancangan Tugas Akhir ini adalah :

1. Penerapan sistem Port programing pada mini Router TP-link 3020.

2. Bisa di kontrol melalui internet.

3. Untuk sistem supaya diberi kamera pintu itu terbuka atau terkunci.

DAFTAR PUSTAKA

[1]. Forouzan, B. A. (2010). TCP/IP Protocol Suite. 4th Edition. New York: The McGraw-Hill.

[2]. Kurniawan, E. A. (2011). Python for Serial Communication. Singapore: PyCon APAC.

[3]. Pressman, R. S. (2010). Software Engineering: A Practitioner's Approach. New York: McGraw-Hill.

[4]. Azrul , F. (2013, desember 24). Pintu Azrul, fajar . commons, w. (2009, april 23). Telepon Cerdas :

commons.

[5]. info, g. (2013, desember 20).

Pengertian Android , info gaptek. media, w. (2013, desember 18) Selenoid : media wiki.

[6]. PalCom, T. (2013, desember 21). Rancangan Sistem Keamanan PembukaPintu Otomatis dengan MenggunakanRFID : palcomtech. [6]. kimedia cammons, t. c. (2010,

Desember 16). telpon cerdas

[7]. Hidayat MT. (2010, Januari) Menyusun Skripsi Dan Tesis.

[8]. Ghian-Hufaidillah. (2014, Agustus) Buku Tugas Akhir Perancangan Mobile Robot Untuk Monitoring Ruangan Yang Dikendalikan Menggunakan Jaringan LAN (Local Area Network) Secara Wireless.

[9]. Aozon.blogspot ( 2014, maret ) penjelasan arduino.

[10]. Sijasifoshmg.wordpress.com (2015, agustus ) Pengertian smartphone

[11]. Aliseskontrolpintu.com (2015, agustus ) solenoid door lock

[12]. elib.unikom.ac.id ( 2014, agustus) [13]. indo-android.blogspot.com(2011, september) App inventor.

[14]. lraiah.wordpress.com ( 2015, agustus). tentang Arduino.

[15]. Anonim A (2012) tentang smartphone.
