ANALISIS KONFIGURASI LUBANG OBSTACLE TERHADAP LAJU REAKSI PEMBENTUKAN BIODIESEL PADA
BUBBLE COLUMN REACTOR
YAYAN FITRIYAN
DEPARTEMEN TEKNIK MESIN DAN BIOSISTEM FAKULTAS TEKNOLOGI PERTANIAN
INSTITUT PERTANIAN BOGOR BOGOR
PERNYATAAN MENGENAI SKRIPSI DAN
SUMBER INFORMASI SERTA PELIMPAHAN HAK CIPTA
Dengan ini saya menyatakan bahwa skripsi berjudul “Analisis Konfigurasi Lubang Obstacle Terhadap Laju Reaksi Pembentukan Biodiesel pada Bubble Column Reactor” adalah benar karya saya dengan arahan dari komisi pembimbing dan belum diajukan dalam bentuk apa pun kepada perguruan tinggi mana pun. Sumber informasi yang berasal atau dikutip dari karya yang diterbitkan maupun tidak diterbitkan dari penulis lain telah disebutkan dalam teks dan dicantumkan dalam Daftar Pustaka di bagian akhir skripsi ini.
Dengan ini saya melimpahkan hak cipta dari karya tulis saya kepada Institut Pertanian Bogor.
iii
ABSTRAK
YAYAN FITRIYAN. Analisis Konfigurasi Lubang Obstacle Terhadap Laju Reaksi Pembentukan Biodiesel pada Bubble Column Reactor. Dibimbing oleh DYAH WULANDANI dan AHMAD INDRA SISWANTARA.
Salah satu cara produksi biodiesel non-katalitik adalah metode Superheated Methanol Vapor. Kelemahan dalam metode ini adalah reaksi laju produksi biodiesel yang rendah. Laju reaksi produksi biodiesel dipengaruhi oleh luas permukaan kontak antara gelembung uap metanol dan minyak, sedangkan luas kontak permukaan dipengaruhi oleh distribusi ukuran gelembung yang dihasilkan dari lubang obstacle. Penelitian ini bertujuan untuk mencari konfigurasi lubang obstacle terbaik untuk meningkatkan laju reaksi produksi biodiesel pada bubble column reactor dari tiga skenario yang di uji coba sehingga didapatkan hasil biodiesel secara non-katalitik yang terbesar. Disain obstacle yang di ujicoba berbentuk plat lingkaran berlubang yang dihubungkan oleh sebuah poros dimana ketiga skenario ini diberi nama obstacle tipe TO(X) yang memiliki arti Triple Obstacle dengan lambang (X) adalah jumlah lubang yang terdapat pada obstacle diantaranya TO(123), TO(100), dan TO(68), ketiga disain tersebut dianalisis melalui proses simulasi menggunakan metode computational fluid dynamics. Desain terbaik dari hasil simulasi adalah TO(100). Hasil ini didasarkan pada nilai luas permukaan kontak tertinggi hasil simulasi CFD sebesar 0.0205 m2 dan dibuktikan dengan hasil percobaan diperoleh laju produksi biodiesel tertinggi yaitu sebesar 0.0114 gram/menit.
Kata kunci: Biodiesel, Bubble column reactor, Computational fluid dynamics, Obstacle, Superheated methanolvapor.
ABSTRACT
YAYAN FITRIYAN. Analysis of Obstacle Hole Configuration to the Rate of Biodiesel Production Reaction within the Bubble Column Reactor. Supervised by DYAH WULANDANI and AHMAD INDRA SISWANTARA.
Computational Fluid Dynamics method. The best design from the simulation result was TO(100). The result obtained based on the highest surface area as a result of CFD simulation which was 0.0205 m2 and proven within the experiment result obtained the highest rate of biodiesel production which was 0.0114 gram/minute.
v
Skripsi
sebagai salah satu syarat untuk memperoleh gelar Sarjana Teknologi Pertanian
pada
Departemen Teknik Mesin dan Biosistem
ANALISIS KONFIGURASI LUBANG OBSTACLE TERHADAP LAJU REAKSI PEMBENTUKAN BIODIESEL PADA
BUBBLE COLUMN REACTOR
DEPARTEMEN TEKNIK MESIN DAN BIOSISTEM FAKULTAS TEKNOLOGI PERTANIAN
INSTITUT PERTANIAN BOGOR BOGOR
2014
vii
Judul Skripsi : Analisis Konfigurasi Lubang Obstacle Terhadap Laju Reaksi Pembentukan Biodiesel pada Bubble Column Reactor Nama : Yayan Fitriyan
NIM : F14080130
Disetujui oleh
Dr Dyah Wulandani, MSi Pembimbing I
Ir Ahmad Indra Siswantara, PhD Pembimbing II
Diketahui oleh
Dr Ir Desrial, M. Eng Ketua Departemen
PRAKATA
Puji dan syukur penulis panjatkan ke hadirat Allah SWT atas segala limpahan rahmat dan karunia-Nya sehingga penulis dapat menyelesaikan karya ilmiah yang berjudul “Analisis Konfigurasi Lubang Obstacle Terhadap Laju Reaksi Pembentukan Biodiesel pada Bubble Column Reactor”. Karya ilmiah ini disusun berdasarkan penelitian yang dilaksanakan pada bulan September 2012 hingga Juli 2013 di Laboratorium Surya dan Laboratorium Elektrifikasi Listrik Pertanian, Departemen Teknik Mesin dan Biosistem, Institut Pertanian Bogor.
Penulis mengucapkan terima kasih atas semua bimbingan, dukungan, dan kerjasama yang telah diberikan oleh Ibu Dr Ir Dyah Wulandani, MSi selaku pembimbing I dan Bapak Ahmad Indra Siswantara, PhD selaku pembimbing II. Di samping itu, penghargaan penulis sampaikan kepada National Food and Research Institute (NFRI) selaku penyandang dana penelitian, dan Bapak Ir
Ahmad Indra Siswantara, PhD yang telah memberi fasilitas CFD. Ibu Ir Sri Endah Agustina, MS, Bapak Harto, dan Bapak Mashudi yang telah
membantu penulis dalam memfasilitasi penelitian di Laboratorium Surya dan Laboratorium Elektrifikasi Listrik dan Pertanian. Ungkapan terima kasih juga penulis sampaikan kepada ayah, ibu, serta seluruh keluarga atas segala doa dan kasih sayangnya, Andi Fatmasari Nuarisma, Umbara, Wido, GPK, SP, sebagai orang terdekat, serta teman-teman Teknik Mesin dan Biosistem angkatan 45 yang telah memberikan dukungan dan semangatnya.
Semoga skripsi ini dapat bermanfaat. Terima kasih.
Bogor, Juni 2014
ix
DAFTAR ISI
DAFTAR ISI ix
DAFTAR TABEL x
DAFTAR GAMBAR x
DAFTAR LAMPIRAN x
PENDAHULUAN 1
Latar Belakang 1
Perumusan Masalah 2
Tujuan Penelitian 2
Manfaat Penelitian 3
Ruang Lingkup Penelitian 3
METODE 3
Alat 3
Bahan 3
Prosedur Penelitian 4
HASIL DAN PEMBAHASAN 11
Pemodelan dan Simulasi CFD untuk Rancangan Obstacle 11
Pembuatan dan Pengujian Obstacle dengan Membuat Sampel Biodiesel 17
Evaporasi Sampel Biodiesel 19
Pengujian Kandungan Metil Ester terhadap Sampel Biodiesel Hasil
Evaporasi 21
SIMPULAN DAN SARAN 22
Simpulan 22
Saran 22
DAFTAR PUSTAKA 22
DAFTAR TABEL
1 Sifat bahan metanol dan trigliserida pada suhu 250°C 7 2 Parameter yang digunakan dalam proses produksi biodiesel 8 3 Kualitas dan jumlah elemen mesh pada hasil rancangan 12 4 Hasil residence time untuk setiap model obstacle 17 5 Hasil pengujian obstacle dalam pembuatan biodiesel 18
6 Data hasil proses evaporasi 20
DAFTAR GAMBAR
1 Diagram alir percobaan 5
2 (A) Obstacle DO7 (Wulandani 2010) dan (B) Obstacle A3 (Ilham 2012) 6 3 Skema produksi biodiesel non-katalitik metode superheated methanol
vapor (SMV) 8
4 Gas Chromatography Mass Spectrometry (GCMS) 10
5 Perbandingan vektor kecepatan aliran pada obstacle TO100 13 6 Pola distribusi gelembung metanol setiap model pada waktu 1 detik 15 7 Grafik contact surface area setiap model obstacle 15
8 Grafik gas hold-up setiap model obstacle 16
9 Hasil pembuatan obstacle (a) TO(123), (b) TO(100), (c) TO(68) dan (d)
obstacle setelah dipasang 17
10 Grafik interval pengujian sampel biodiesel+UM+gliserol 19 11 Sampel (biodiesel+UM+gliserol) keluaran dari reaktor 19 12 Grafik total kandungan (biodiesel+gliserol) untuk setiap model 21
DAFTAR LAMPIRAN
1 Keterangan gambar alat produksi biodiesel non-katalitik 24 2 Modul pembuatan biodiesel metode superheated methanol bubble 25
3 Gambar teknik setiap model 28
4 Keterangan gambar alat rotary evaporator 29
5 Tampilan model yang digunakan dalam simulasi 30
6 Data pengambilan sampel produksi biodiesel 31
PENDAHULUAN
Latar Belakang
Biodiesel didefinisikan sebagai senyawa yang terdiri dari metil ester asam lemak yang diproduksi melalui reaksi transesterifikasi dari trigliserida minyak dengan alkohol rantai pendek (Diasakou et al 1998). Saat ini biodiesel dapat diproduksi dengan dua cara, yaitu dengan cara katalitik dan non-katalitik. Pada umumnya pembuatan biodiesel di Indonesia mamakai metode katalitik dengan menggunakan katalis (asam atau alkil). Fungsi katalis adalah sebagai katalisator untuk mempercepat reaksi, akan tetapi dengan menggunakan katalis membuat alur proses produksi menjadi cukup panjang karena membutuhkan pencucian produk untuk menghilangkan kotoran dan katalis yang masih terdapat pada produk. Proses pencucian biasanya menggunakan media air, kandungan air yang masih tersisa di dalam biodiesel dapat merusak komponen mesin seperti misalnya: seal cepat bocor, mudah timbul jamur, karat/korosi pada silinder head, pompa dan saringan bahan bakar sering buntu, dan sebagainya (Susila 2009).
Proses produksi biodiesel dengan metode non-katalitik dapat mengatasi kelemahan seperti disebutkan diatas karena tidak memerlukan katalis, sehingga tidak diperlukan proses pemurnian sebelum dan setelah terjadi reaksi dan membuat alur proses lebih sederhana dan biaya pembuatan biodiesel dapat dikurangi. Akan tetapi permasalahan dalam metode ini adalah laju reaksi pembentukan biodiesel masih rendah dibandingkan metode katalitik, sehingga diperlukan penelitian lebih lanjut untuk memperbaiki dan menyempurnakan metode pembentukan biodiesel secara non-katalitik.
Penelitian tentang biodiesel telah banyak dilakukan baik di dalam maupun diluar negeri. Proses pembuatan biodiesel secara non-katalitik telah dilaporkan oleh beberapa peneliti yaitu Diasakou et al (1998), Saka dan Kusdiana, (2001), Demirbas (2002), Dasari et al (2003), Hengwen Han et al (2005), Joelianingsih, et al (2006), Yamazaki et al (2007), Puspitosari et al (2007), dan Wulandani et al (2010).
Salah satu metode non-katalitik yang telah dikembangkan saat ini adalah metode Superheated Methanol Vapor Bubble Column (SMV-Bubble Column Method). Pada metode ini metanol pada kondisi uap super terpanaskan direaksikan dengan minyak pada suhu tinggi (250ºC) di dalam reaktor kolom gelembung. Reaktor kolom gelembung digunakan untuk reaksi antara gas dan liquid. Kelebihan dari reaktor tipe ini adalah konstruksi sederhana, biaya operasi murah, efisiensi tinggi, pindah panas dan pindah massa terjadi dengan baik (Mouza et al 2004). Reaktor kolom gelembung biasa digunakan untuk oksidasi, hidrogenasi, ozonolysis, alkilasi, pengapungan kolom, pengolahan air, dan pembentukan biodiesel (Zhao et al 2004). Alat yang digunakan dalam penelitian ini merupakan produksi biodiesel non-katalitik yang dirancang oleh Department of Global Agriculture Sciences The University of Tokyo, Jepang. Gambar alat dan keterangannya dapat dilihat pada Lampiran 1.
2
diperoleh hasil bahwa nilai dari konstanta reaksi, konversi dari reaksi, dan yield ME cenderung bertambah dengan naiknya suhu reaksi. Kandungan ME dalam produk cenderung berkurang dengan naiknya suhu reaksi. Yamazaki et al (2007) mempelajari proses pembuatan biodiesel secara non-katalitik dalam reaktor kolom gelembung berpengaduk dengan menggunakan bahan baku minyak bunga matahari. Dari penelitian ini diperoleh hasil bahwa semakin besar laju aliran metanol dan volume minyak, serta makin kecil kecepatan pengadukan akan memperbesar laju aliran massa methyl ester (ME) pada produk gas keluar reaktor. Menurut Puspitosari et al (2007), dalam proses produksi biodiesel secara non-katalitik, laju aliran metanol dan suhu reaktor berpengaruh terhadap kinerja reaktor kolom gelembung yang digunakan.
Laju reaksi produksi biodiesel dipengaruhi oleh contact surface area (luas permukaan kontak) antara gelembung uap metanol dan minyak. Reaksi ini terjadi di dalam reaktor kolom gelembung yang digunakan untuk reaksi antara gas dan liquid. Contact surface area dapat diperbesar dengan menambahkan obstacle yaitu suatu hambatan yang terdapat di dalam reaktor yang berfungsi sebagai penghambat untuk keluarnya gas metanol, dengan menambahkan obstacle pada reaktor kolom gelembung dapat meningkatkan laju reaksi pembentukan biodiesel sebesar 2.8 kali lipat dibandingkan tanpa menggunakan obstacle (Wulandani et al 2010). Jenis dan konfigurasi lubang pada obstacle diduga berpengaruh terhadap contact surface area antara metanol dan minyak. Untuk menganalisis contact surface area antara metanol dan minyak dilakukan dengan menggunakan metode computational fluid dynamics (CFD).
CFD adalah penghitungan yang mengkhususkan pada fluida, mulai dari aliran fluida, heat transfer, dan reaksi kimia yang terjadi pada fluida dengan cara penghitungan, memprediksi, dan pendekatan aliran fluida secara numerik dengan bantuan komputer. Metode CFD dapat menurunkan biaya rancangan percobaan dan waktu untuk mensimulasikan percobaan, selain itu hasil analisa menggunakan CFD dapat menunjukkan kondisi nyata berbagai variasi percobaan dengan akurasi yang tinggi dan presisi.
Perumusan Masalah
Kendala dalam proses non-katalitik adalah laju reaksi pembentukan biodiesel yang rendah. Laju reaksi produksi biodiesel dipengaruhi oleh contact surface area dan didapatkan adanya korelasi positif antara contact surface area (metanol dan minyak) dengan laju reaksi produksi biodiesel. Contact surface area dipengaruhi oleh distribusi ukuran gelembung, dimana hal ini tergantung dari rancangan reaktor kolom gelembung. Kinerja reaktor kolom gelembung untuk pembentukan biodiesel dapat ditingkatkan dengan penambahan obstacle khususnya pada lubang obstacle oleh karena itu perlu adanya penelitian mengenai analisis tipe obstacle terhadap laju produksi biodiesel.
Tujuan Penelitian
gelembung (bubble column reactor) dari 3 skenario yang di uji coba sehingga diperoleh dan hasil biodiesel secara non-katalitik yang terbesar.
Manfaat Penelitian
Hasil penelitian ini diharapkan dapat dijadikan acuan atau referensi bagi para peneliti selanjutnya dalam pengembangan produksi biodiesel secara non-katalitik.
Ruang Lingkup Penelitian
Penelitian ini akan difokuskan pada pembuatan biodiesel secara non-katalitik dengan metode (SMV-Bubble Column Method) dan obstacle menjadi bahasan utama yang akan disimulasikan dengan menggunakan metode CFD. Metode CFD ini menggunakan dua software yaitu GAMBIT dan FLUENT. Penggambaran reaktor kolom gelembung dilakukan dengan menggunakan software Gambit, sedangkan perhitungan simulasi aliran dianalisis dengan menggunakan software Fluent.
METODE
Alat
Alat-alat yang digunakan adalah komputer merk Dell Inspiron 620 dengan spesifikasi core i3 dan RAM 4 Gb, software Gambit 2.4.6, software Fluent 13.0.0, unit bubble column reactor plant model, rotary evaporator, Gas Crhomatograph Mass Spectrometry (GCMS), pompa minyak, pompa metanol, obstacle, timbangan digital model Excelent DJ-A1000, recorder Chino model EH 800-06, kabel termokopel tipe CC, alat-alat gelas (erlenmeyer, beaker glass, dan tabung reaksi), termometer alkohol, dan botol sampel.
Bahan
4
Prosedur Penelitian
Perancangan Obstacle
Berdasarkan hasil dari penelitian Wulandani (2010) didapatkan beberapa parameter dalam perancangan obstacle untuk meningkatkan kinerja obstacle tersebut, yaitu jumlah lubang pada obstacle, diameter lubang obstacle, dan pitch (jarak antar lubang pada obstacle). Hasil penelitian tersebut didapatkan bahwa diameter lubang terbaik sebesar 4 mm dengan pitch 7 mm, sementara untuk jumlah lubang obstacle tidak diketahui berapa jumlah yang terbaik sehingga untuk parameter jumlah lubang hanya dapat dilakukan dengan metode trial and error, akan tetapi pada penelitian Ilham (2012) terdapat nilai yang selalu baik apabila menggunakan jumlah lubang yang berurutan mengecil dari obstacle terbawah hingga obstacle teratas.
Wulandani (2010) telah membuat obstacle DO7 yaitu dua obstacle yang disusun pada silinder dalam dengan diameter lubang sebesar 4 mm dengan pitch (jarak antar lubang) 7 mm, sedangkan Ilham (2012) telah membuat rancangan obstacle tipe A yaitu obstacle yang terdiri dari 3 buah plat berlubang berdiameter 55 mm dengan jarak antar plat 50 mm dan digabungkan oleh poros berdiameter 50 mm dengan tinggi 150 mm, untuk rancangan tipe A setelah disimulasikan menunjukkan hasil yang lebih baik dari tipe DO7. Rancangan obstacle DO7 dan A3 dapat dilihat pada Gambar 2.
Melihat hasil rancangan dari peneliti terdahulu maka rancangan yang dibuat adalah model tipe A dengan diameter lubang 4 mm dan pitch 7 mm dengan nama obstacle tipe TO(X) yang memiliki arti Triple Obstacle dengan lambang (X) adalah jumlah lubang yang terdapat pada obstacle.
Sesuai
Selesai Percobaan dengan
mesh berbeda
6
(A)
(B)
Gambar 2 (A) Obstacle DO7 (Wulandani 2010) dan (B) Obstacle A3 (Ilham 2012)
Simulasi Menggunakan CFD
Simulasi diawali dengan pembuatan geometri dari reaktor kolom gelembung. Geometri yang dibuat dengan menggunakan Gambit menggunakan satuan mm, sedangkan Fluent menganggap semua dimensi geometri dibangun dengan menggunakan satuan meter. Jadi perlu dilakukan proses penyekalaan dimensi terlebih dahulu ke dalam satuan mm pada Fluent. Setelah diperoleh bentuk yang diharapkan dengan kualitas mesh yang bagus (worst element < 0.85) selanjutnya hasil perancangan obstacle disimulasikan menggunakan Fluent.
Secara umum proses penghitungan CFD terdiri atas tiga bagian utama yaitu: preprocessor, processor, dan postprocessor. Preprocessor adalah tahap dimana data diinput mulai dari pendefinisian domain serta pendefinisan kondisi batas atau boundary condition. Ditahap ini juga sebuah benda atau ruangan yang akan analisis dibagi-bagi dengan jumlah grid tertentu atau sering disebut juga dengan meshing. Tahap selanjutnya adalah processor, pada tahap ini dilakukan proses penghitungan data-data input dengan persamaan yang terlibat secara iterative, artinya penghitungan dilakukan hingga hasil menuju error terkecil atau hingga mencapai nilai yang konvergen. Tahap akhir merupakan tahap postprocessor dimana hasil perhitungan diinterpretasikan ke dalam gambar, grafik bahkan animasi dengan pola-pola warna tertentu (Tuakia 2008).
Bahan yang digunakan dalam simulasi adalah metanol dan trigliserida dengan suhu reaktor kolom gelembung 250°C. Sifat bahan metanol dan trigliserida pada suhu 250°C dapat dilihat pada Tabel 1.
Tabel 1 Sifat bahan metanol dan trigliserida pada suhu 250°C
No Material Temperatur
8
Gambar 3 Skema produksi biodiesel non-katalitik metode superheated methanol vapor (SMV)
Terdapat beberapa parameter yang digunakan dalam proses produksi biodiesel. Parameter yang digunakan dalam pengujian obstacle dapat dilihat pada Tabel 2.
Tabel 2 Parameter yang digunakan dalam proses produksi biodiesel
No Parameter Nilai
1 Uap methanol a. suhu (oC)
b. Laju aliran (g/menit)
250 2.4
2 Minyak Sawit (g) 250
3 Suhu reaksi (oC) 250
4 Tekanan reaksi (MPa) 0.1
digunakan adalah 250o dengan laju aliran metanol sebesar 2.4 g/menit. Minyak sawit yang digunakan sebanyak 250 gram sesuai dengan kapasitas bahan dalam reaktor. Menurut Yamazaki et al (2007) tekanan operasi terbaik sebesar 0.1 Mpa.
Pengambilan Data
Proses pengambilan data dibagi menjadi 2 perlakuan yaitu pengambilan data untuk simulasi dan pengambilan data untuk produksi biodiesel. Parameter yang dianalisis dan berpengaruh terhadap laju reaksi pembentukan biodiesel dalam simulasi antara lain:
a. Contact surface area
Luas permukaan kontak antara metanol dengan minyak di dalam reaktor kolom gelembung.
b. Gas hold-up
Rasio volume metanol di dalam minyak terhadap jumlah metanol dan minyak.
c. Residence time
Waktu yang dibutuhkan oleh gelembung metanol sejak mulai terbentuk sampai pecah kepermukaan minyak.
Hasil yang diharapkan adalah obstacle yang dapat menghasilkan contact surface area antara metanol dan minyak yang lebih besar dibandingkan hasil yang telah dicapai oleh peneliti sebelumnya. Hasil terbaik dari rancangan obstacle yang telah disimulasikan dengan metode CFD selanjutnya dibuat dalam bentuk nyata menggunakan material stainless steel, karena material ini memiliki sifat bahan yang tidak korosif dan tidak mudah mengalami deformasi atau berubah bentuk terutama dalam suhu yang tinggi. Gambar obstacle yang telah dibuat dengan software Autocad dapat dilihat pada Lampiran 3.
10
Evaporasi Sampel dan Pengujian Kandungan Metil Ester
Proses evaporasi dilakukan untuk menghilangkan unreacted methanol pada kandungan sampel, sehingga hasil yang di dapat adalah biodiesel dan gliserol. Penguapan metanol dilakukan dalam kondisi vakum 200 mb dengan kondisi suhu 56°C. Pada proses evaporasi sampel tidak semua sampel di evaporasi, hanya sampel ke 6 sampai 10 atau sampel yang telah dihasilkan setelah 2 jam pembuatan biodiesel pada bubble column reactor. Hal ini dikarenakan ada dugaan bahwa sampel yang dihasilkan dalam 2 jam pertama Fatty Acid Methyl Ester (FAME) yang dihasilkan belum sempurna, sehingga jumlah FAME yang dihasilkan masih sangat sedikit.
Setiap sampel yang akan di evaporasi dua sampel digabung menjadi satu, contohnya sampel nomor 5 digabungkan dengan sampel nomor 6, sampel nomor 7 digabungkan dengan sampel nomor 8, serta sampel nomor 9 yang digabungkan dengan nomor 10. Setelah 2 sampel digabungkan dilakukan proses evaporasi pada sampel. Proses evaporasi dilakukan di Laboratorium Pengolahan Pangan departemen Gizi Masyarakat, Fakultas Ekologi Manusia, Institut Pertanian Bogor. Proses evaporasi ini menggunakan alat rotary evaporator. Gambar dan keterangan gambar dapat dilihat pada Lampiran 4.
Hasil sampel biodiesel yang telah di evaporasi selanjutnya di uji kandungan nilai metil ester yang terkandung didalamnya sebagai parameter yang menunjukkan kualitas dari biodiesel tersebut. Tempat pengujian kadar metil ester dilakukan di PUSLABFOR MABES POLRI (Pusat Laboratorium Forensik Markas Besar Polisi Republik Indonesia). Pengujian nilai metil ester ini menggunakan alat Gas Chromatography Mass Spectrometry (GCMS) (Gambar 4).
HASIL DAN PEMBAHASAN
Pemodelan dan Simulasi CFD untuk Rancangan Obstacle
Model yang digunakan dalam simulasi adalah model 3 dimensi, hal ini dilakukan agar hasil simulasi yang diperoleh lebih sesuai dengan kondisi nyata dalam reaktor kolom gelembung. Adapun solver yang dipakai untuk memecahkan kasus dalam simulasi ini adalah solver single precision, karena secara umum solver single precision sudah cukup akurat untuk digunakan dalam berbagai kasus. Selain solver single precision juga bisa digunakan solver double precision dimana hasil yang diperoleh lebih akurat dibandingkan dengan menggunakan solver single precision, akan tetapi waktu yang dibutuhkan untuk komputasi jauh lebih lama. Solver double precision digunakan untuk memecahkan kasus khusus yang tidak cukup diselesaikan hanya dengan solver single precision seperti untuk mensimulasikan bentuk geometri yang panjang dan sangat tipis.
Geometri yang dibuat dengan menggunakan Gambit menggunakan satuan mm, sedangkan Fluent menganggap semua dimensi geometri di bangun dengan menggunakan satuan meter. Jadi perlu dilakukan proses penyekalaan dimensi terlebih dahulu ke dalam satuan mm pada Fluent. Tipe aliran dalam simulasi adalah transien (unsteady) karena dipengaruhi oleh faktor waktu. Simulasi dipengaruhi oleh percepatan gravitasi yaitu -9.81 m/s2 terhadap sumbu Y. Dalam simulasi diasumsikan tidak terjadi reaksi kimia antara minyak dan metanol karena tidak saling larut satu sama lain dan gas metanol super terpanaskan dianggap sebagai gas ideal. Hal ini dilakukan karena yang ingin diketahui dari hasil simulasi hanya pengaruh penggunaan obstacle terhadap luas contact surface area dan gas hold-up yang terjadi di dalam reaktor.
12
Hal yang sangat penting dalam proses perancangan model adalah proses meshing. Jumlah mesh atau node/elemen pada sebuah gambar benda yang di analisis dalam simulasi CFD menentukan kualitas output simulasi dan mempengaruhi waktu proses iterasi. Penentuan mesh yang optimal di dasarkan pada nilai worst element. Semakin rendah nilai worst element, semakin cepat proses iterasi berlangsung. Proses iterasi dilakukan untuk menggambarkan pergerakan gelembung selama 1 hingga 1.5 detik, atau setara dengan 4 sampai 5 hari proses iterasi. Kualitas mesh terburuk yang di dapat dari hasil rancangan untuk simulasi CFD adalah 0.8 mesh yang digunakan adalah mesh volume tipe elemen Hex/Wedge Cooper dan Tet/Hybrid Tgrid. Untuk bagian reaktor yang memiliki bentuk sederhana dan berukuran besar seperti tabung reaktor bagian atas digunakan mesh volume tipe elemen Hex/Wedge Cooper dengan ukuran mesh interval 2-3 mm, sedangkan pada bagian reaktor yang rumit dan berukuran kecil seperti bagian bawah reaktor yang berbentuk setengah bola dan lubang obstacle yang memiliki ukuran relatif kecil maka digunakan mesh volume tipe elemen Tet/Hybrid Tgrid dengan ukuran mesh interval 1-2 mm. Kualitas dan jumlah elemen mesh pada masing-masing model dapat dilihat pada Tabel 3. Tabel 3 Kualitas dan jumlah elemen mesh pada hasil rancangan
Obstacle Worst Element Total Element
S 0.750 399951
TO(123) 0.794 127384
TO(100) 0.783 392888
TO(68) 0.800 967800
14
Gambar 5 menunjukkan reaktor dengan pemasangan obstacle salah satu dari skenario yang telah dilakukan. Pada gambar tersebut menunjukkan bahwa pemasangan obstacle membuat kecepatan fluida (gelembung metanol) lebih rendah dibandingkan bagian yang tidak terdapat obstacle di dalam reaktor. Pemasangan obstacle ini terbukti meningkatkan efektifitas reaksi dengan cara menurunkan kecepatan fluida, sehingga meningkatkan residence time dan contact surface area. Selain menurunkan kecepatan aliran fluida, pemasangan obstacle juga meningkatkan turbulensi aliran fluida di dalam reaktor. Aliran turbulen bersifat dispersif (menyebar), sifat ini menyebabkan aliran turbulen memiliki kemampuan yang baik dalam proses mixing (pencampuran), perpindahan massa, perpindahan panas, dan perpindahan momentum. Pada Gambar 5 pusaran aliran turbulen sudah cukup besar (large scale eddy) sehingga proses pencampuran, perpindahan massa, dan perpindahan momentum terjadi cukup baik, yang akhirnya dapat memperbesar laju reaksi.
Setelah selesai melakukan pemodelan selanjutnya dilakukan proses simulasi pada setiap model dan didapatkan hasil parameter simulasi antara lain: Contact surface area
Obstacle tipe TO(123) memiliki 41 lubang setiap plat, hal ini bertujuan untuk menghasilkan gelembung sebanyak mungkin. Setelah dilakukan simulasi didapatkan gelembung yang banyak akan tetapi karena setiap plat memiliki jumlah lubang yang sama maka gelembung yang dihasilkan terlalu cepat melewati minyak dikarenakan lubang yang terdapat pada plat paling atas terlalu banyak lubang keluar untuk uap metanol. Fenomena ini membuat waktu tinggal gelembung sangat singkat ketika melewati minyak dan mempengaruhi kecilnya contact surface area dan residence time.
Melihat hasil yang diperoleh dari TO(123) tidak terlalu memuaskan, maka dilakukan perancangan obstacle dengan model baru yaitu TO(100). Obstacle ini memiliki jumlah lubang yang sama untuk plat bagian bawah dan tengah tetapi berbeda untuk plat bagian atas dengan lubang yang digunakan hanya 18 lubang. Pengurangan lubang pada plat bagian atas bertujuan untuk memperlambat waktu gelembung ketika melewati minyak, karena semakin lama waktu tinggal gelembung maka akan meningkatkan contact surface area.
TO(123) TO(100) TO(68)
Gambar 6 Pola distribusi gelembung metanol setiap model pada waktu 1 detik Rata-rata hasil yang didapatkan untuk nilai contact surface area obstacle tipe S sebesar 0.0086 m2, rata-rata contact surface area untuk obstacle tipe TO(123) sebesar 0.0146 m2, TO(100) sebesar 0.0198 m2, dan TO(68) sebesar 0.0174 m2. Contact surface area setiap model obstacle dapat dilihat pada Gambar 7.
Gambar 7 Grafik contact surface area setiap model obstacle
16
1,5 detik. Setelah dilakukan penambahan waktu simulasi, hasil rata-rata yang diperoleh TO(100) menjadi sebesar 0.0215 m2.
Gas hold-up
Gas hold-up didefinisikan sebagai fraksi volume gas (Vg) di dalam aerasi
penyebaran gas-cairan (V1), yang dituliskan dalam persamaan (1) (Yang et al 1991).
Ԑg = Vg / (Vg+V1)...(1)
Gas hold-up merupakan volume gas yang terkandung di dalam cairan, semakin besar volume metanol super terpanaskan yang terkandung di dalam minyak maka gas hold-up juga akan meningkat. Semakin tinggi gas hold-up maka semakin besar jumlah metanol yang akan bereaksi dengan minyak sehingga laju reaksi akan meningkat. Dari hasil simulasi ketiga skenario model obstacle didapatkan nilai gas hold-up yang berbeda untuk setiap model, seperti yang terlihat pada Gambar 8.
Gambar 8 Grafik gas hold-up setiap model obstacle
Hasil simulasi pada Gambar 8 menunjukkan bahwa gas hold-up dan contact surface area memiliki hubungan positif satu sama lain. Semakin tinggi contact surface area antar bahan maka akan semakin tinggi pula gas hold-up, hal ini sesuai dengan hasil penelitian Ilham (2012) dan Wulandani (2010).
Residence time
gelembung metanol dengan minyak yang lebih lama dimana hasil reaksi pembentukan biodiesel dapat lebih sempurna. Residence time untuk ketiga model obstacle dapat dilihat pada Tabel 4.
Tabel 4 Hasil residence time untuk setiap model obstacle Tipe Obstacle Jumlah gelembung yang
pecah ke permukaan
Waktu rata-rata gelembung tinggal (s)
TO(123) 8 0.518
TO(100) 7 0.509
TO(68) 7 0.497
Dilihat dari Tabel 4, hasil yang didapatkan untuk residence time tidak menunjukkan hasil atau tren yang jelas. Contact surface area dan gas hold-up memiliki hubungan yang berbanding lurus, akan tetapi untuk hasil residence time tidak menunjukkan tren yang jelas baik positif atau negatif. Hal ini sesuai dengan penelitian Ilham (2012) yang mendapatkan nilai residence time yang tidak memiliki hubungan positif atau negatif dengan contact surface area maupun dengan gas hold-up. Hal ini disebabkan oleh sifat gelembung yang cenderung bergabung kembali setelah dipecah oleh obstacle sehingga berpengaruh terhadap kecepatan gelembung di dalam reaktor.
Pembuatan dan Pengujian Obstacle dengan Membuat Sampel Biodiesel
Hasil pembuatan obstacle TO(123), TO(100), dan TO(68) dapat dilihat pada Gambar 9.
(a) Obstacle TO(123) (b) Obstacle TO(100)
(c) Obstacle TO(68) (d) Obstacle setelah dipasang Gambar 9 Hasil pembuatan obstacle (a) TO(123), (b) TO(100), (c) TO(68) dan
18
Ketiga model rancangan obstacle memiliki poros yang berfungsi menyatukan tiga buah plat berlubang. Fungsi lain dari poros ini adalah ketika dilakukan pemasangan pada reaktor kolom gelembung, poros berfungsi memecah aliran uap metanol dan menyebarkan ke seluruh bagian plat berlubang sehingga dihasilkan gelembung yang banyak dan menyebar. Untuk menghasilkan gelembung yang banyak maka setiap model obstacle yang dibuat selalu memiliki lubang terbanyak pada plat paling bawah, karena apabila gelembung dapat dihasilkan dalam jumlah yang banyak sejak awal keluar uap metanol maka akan meningkatkan contact surface area antara metanol dan minyak.
Pembuatan biodisel pertama dilakukan tanpa menggunakan obstacle (S), sedangkan pada pembuatan sampel selanjutnya menggunakan obstacle TO(123), TO(100), dan TO(68). Hasil pengujian pembuatan biodiesel dapat dilihat pada Tabel 5.

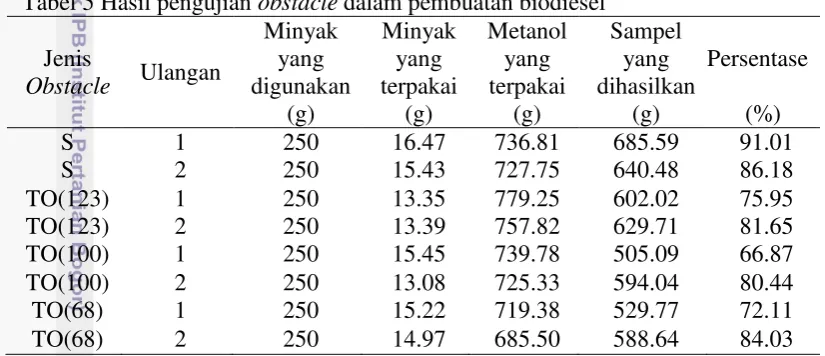

Tabel 5 Hasil pengujian obstacle dalam pembuatan biodiesel Jenis
Berdasarkan hasil data pada tabel 4 didapatkan ketidaksesuaian antara jumlah bahan yang terpakai dengan hasil produk. Untuk contoh pada model S ulangan pertama minyak yang terpakai sebesar 16.47 gram dan metanol yang digunakan sebanyak 736.81 gram, apabila dijumlahkan maka bahan yang digunakan sebesar 753.28 gram dan tidak sesuai dengan produk yang dihasilkan sebesar 685.59 gram. Terjadi kehilangan massa bahan sebanyak 67.69 gram akibat tidak sepenuhnya sampel yang berbentuk uap dapat dikondensasikan. Hal ini dapat dikarenakan adanya kebocoran pada saluran hasil produk sehingga sampel menguap atau karena kondensor yang sudah tidak bekerja secara optimal sehingga tidak sepenuhnya uap dapat dikondensasikan.

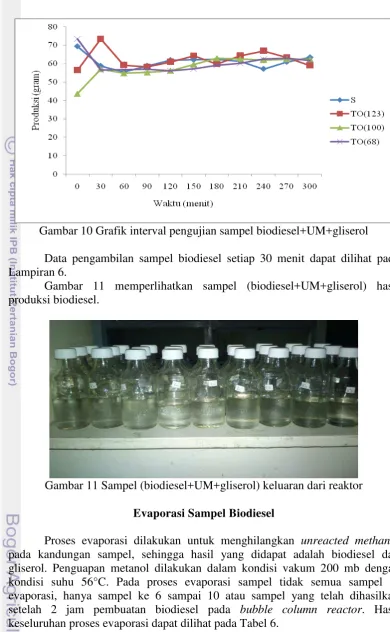

Gambar 10 Grafik interval pengujian sampel biodiesel+UM+gliserol Data pengambilan sampel biodiesel setiap 30 menit dapat dilihat pada Lampiran 6.
Gambar 11 memperlihatkan sampel (biodiesel+UM+gliserol) hasil produksi biodiesel.
Gambar 11 Sampel (biodiesel+UM+gliserol) keluaran dari reaktor Evaporasi Sampel Biodiesel
20
Gambar 12 Grafik total kandungan (biodiesel+gliserol) untuk setiap model Gambar 12 menunjukkan grafik total kandungan biodiesel dan gliserol dari setiap model. Dari hasil tersebut dapat dibuktikan bahwa penambahan obstacle berpengaruh terhadap laju produksi pembentukan biodiesel. Sebagai perbandingan total kandungan biodiesel+gliserol untuk model S sebesar 1.01 gram sedangkan untuk model TO(100) sebesar 4.12 gram sehingga terjadi perbandingan laju produksi hasil evaporasi sampel sebesar 4 kali lipat. Hal ini sesuai dengan penelitian Wulandani (2010) bahwa dengan menambahkan obstacle pada reaktor kolom gelembung dapat meningkatkan laju reaksi pembentukan biodiesel sebesar 2.8 kali lipat dibandingkan tanpa menggunakan obstacle.
Pengujian Kandungan Metil Ester terhadap Sampel Biodiesel Hasil Evaporasi
Pengujian hasil FAME yang diperoleh sangat sedikit (kurang dari 1 gram), maka terdapat kendala saat akan dilakukan pengambilan FAME dari tabung erlenmeyer karena hasil FAME hanya menempel di tabung bagian dalam erlenmeyer. Kendala ini diatasi dengan penambahan metanol PA (ProAnalysis) sebanyak 2 gram agar sampel dapat terambil. Setelah hasil dari evaporasi didapatkan selanjutnya dilakukan pengujian kadar ME, pada pengujian ini hanya 2 sampel yang digunakan yaitu sampel A atau tanpa obstacle dan sampel B atau TO(123) yang di uji, hal ini bertujuan untuk membandingkan kadar ME sampel tanpa obstacle dengan kadar ME sampel dari desain terbaik menurut hasil simulasi CFD yaitu TO(123). Sampel yang di uji baik sampel A ataupun B, masing-masing menggunakan sampel terakhir dari hasil evaporasi yaitu A9+A10 dan B9+B10.
22
kandungan ME yang berbeda. Semakin sama atau mirip dengan peak hasil dari biodiesel murni maka kandungan ME yang terdapat pada peak tersebut semakin besar. Setelah dilakukan pengujian didapatkan hasil untuk sampel A nilai kandungan metil ester sebesar 86%, sedangkan untuk sampel B didapatkan nilai kandungan metil ester sebesar 89.94%. Untuk melihat salah satu contoh perhitungan pada peak dapat dilihat pada Lampiran 7.
SIMPULAN DAN SARAN
Simpulan
Berdasarkan 3 skenario perancangan dan pengujian obstacle yang telah dilakukan didapatkan model terbaik yaitu TO(100) dengan nilai contact surface area terbesar dibandingkan dengan model lainnya, selain itu diperoleh perbandingan laju reaksi produksi hasil evaporasi sebesar 4 kali lipat dibandingkan dengan model S atau tanpa menggunakan obstacle.
Saran
Perlu dilakukan penambahan waktu simulasi dari 1 detik menjadi 1.5 atau 2 detik karena waktu 1 detik belum cukup membuktikan hasil yang konstan atau stabil.
Perbaikan kondensor pada alat produksi biodiesel perlu dilakukan untuk mendapatkan hasil yang lebih optimal.
Perlu dilakukan pengujian dengan menggunakan desain obstacle model lain dengan konfigurasi yang lebih bervariasi.
DAFTAR PUSTAKA
Abdullah K, Irwanto AK, Siregar N, Agustina E, Tambunan AH, Yamin M, Hartulistiyoso E, Purwanto YA, Wulandani D, Nelwan LO. 1998. Energi dan Listrik Pertanian. Japan International Cooporation Agency. Institut Pertanian Bogor.
Carey FA. 2003. Organic Chemistry 5th Edition. New York (US): Mc Graw Hill Companies.
Diasakou, M, A Louloudi and Papayannakos. 1998. Kinetics of The Non-Catalytic tranesterification of Soybean Oil. Fuel 77:1297-1302.
Fessenden RJ. Dan Fessenden JS. 2004. Kimia Organic Jilid 2. Jakarta (ID): Erlangga.
Joelianingsih, Nabetani H, Sagara Y, Tambunan AH dan Abdullah K. 2006. Perkembangan Proses Pembuatan Biodiesel Sebagai Bahan Bakar Nabati (BBN). Jurnal Keteknikan Pertanian 20(3):205-216.
Kusdiana D dan Saka S. 2000, Kinetics of Transesterification in Rapseed Oil to Biodiesel Fuel as Trated in Supercritical Methanol. Fuel 80:693-698. Mouza AA, 2004. Effect of Liquid Properties on the Performance of Bubble
Column Reactors With Fine Pore Spargers. Chemical Engineering Science. Thessaloniki (GR): Aristotle University.
Puspitosari RS. 2007. Kinerja Reaktor Kolom Gelembung Tipe Kontinyu untuk Produksi Biodiesel secara Non-Katalitik. [skripsi]. Bogor (ID): Institut Pertanian Bogor.
Rahayu SD. 1996. Teknik Pemekatan β Karoten Minyak Sawit Kasar dengan Transesterifikasi dan Saponifikasi [skripsi]. Bogor (ID): Institut Pertanian Bogor.
Rosita RP. 2007. Kinerja Reaktor Kolom Gelembung Tipe Kontinyu untuk Produksi Biodiesel Secara Non-Katalitik [skripsi]. Bogor (ID): Institut Pertanian Bogor.
Tuakia F. 2008. Dasar-dasar CFD Menggunakan Fluent. Bandung (ID): Informatika.
Wulandani D. 2010. CFD Analysis of Bubble Column Distribution in Non-Catalytic Reactor for Production of Biodiesel Fuel. National Food Research Institute (NFRI), NARO. Japan.
Yamazaki K, Miyawaki O, Sagara Y. 2007. Non-catalytic alcoholysis of oils for biodiesel fuel production by a semi-batch process. Japan Journal of Food Engineering 8(1):11-18.
Yang JD, Wang NS. 1991. Local gas hold up measurement in aerated agitated bioreactors. Biotechnology Techniques 5(5):349-354.
24
Lampiran 1 Keterangan gambar alat produksi biodiesel non-katalitik
Keterangan:
1. Pengendali suhu reaktor 2. Kondensor (penukar panas) 3. Metanol
4. Timbangan 5. Pompa metanol
6. Wadah hasil (tabung sampel) 7. Superheater
8. Oil leveler
9. Reaktor kolom gelembung 10. Evaporator metanol
11. Regulator (pengatur tegangan)
12. Pengandali suhu evaporator dan superheater 12
11
10
9 8
7 6
5 4
3 2
Lampiran 2 Modul pembuatan biodiesel metode superheated methanol bubble A. Persiapan Alat Sampel
1. Gunakan jas lab, sarung tangan karet, dan kaca mata. 2. Siapkan timbangan dan atur kondisi “level”nya.
3. Cuci gelas ukur, botol besar, tabung labu sampel gas, dan tabung labu evaporasi.
4. Mencuci peralatan: Cuci semua peralatan (gelas ukur, tabung labu sampel gas, tabung labu evaporasi, dan botol sampel). Basuh peralatan dengan methanol, lalu bilas dengan air, kemudian rendam ke dalam bak pencuci ultrasonic selama 30 menit. Keluarkan peralatan dari bak ultrasonic, lalu cuci dengan air sabun, sikat bila perlu dengan air murni kemudian tiriskan di atas tissue di dalam rak. Masukkan ke dalam oven (90oC, 5 jam) hingga kering, lalu simpan ke dalam rak masing-masing sesuai jenisnya. Botol sampel tutup sesuai tutupnya, sedangkan Erlenmeyer dan gelas ukur ditutup dengan aluminium foil.
5. Cara menghidupkan oven: set suhu dan waktu, bila oven habis digunakan maka tekan shift dan run bersamaan untuk me”reset”. Tekan run untuk menjalankan oven.
6. Siapkan 10 botol besar tempat sampel hasil reaksi dan timbang. (botol besar) 7. Siapkan 10 botol kecil tempat sampel hasil evaporasi. (botol kecil)
B. Percobaan Reaktor Biodiesel
1. Persiapan minyak: ambil kaleng minyak kemudian buka dengan segitiga pembuka kaleng. Siapkan triglyceride ke dalam botol penyimpan (250 ml). Simpan ke dalam ruang pendingin untuk mencegah oksidasi. untuk jangka lama, sebaiknya disimpan ke dalam ruang pembeku (-40oC).
2. Persiapan methanol: ambil methanol dalam botol, timbang sebelum digunakan. Masukkan ke dalam botol erlenmeyer sampai selesai digunakan, kemudian timbang lagi dan catat sehingga dapat diketahui jumlah methanol yang terpakai.
3. Persiapan kondensor: siapkan kondensor, selang dipasangkan ke alat biodiesel dan set pada suhu 10OC.
4. Bila reaktor sudah lama tidak digunakan, perlu dicuci terlebih dahulu. Buka katup V6 dan V5 untuk mengeluarkan sisa minyak, siapkan gelas di bawah V6. Buka N2 (V1), untuk mengalirkan nitrogen ke dalam reaktor. Pastikan N2 mengalir ke dalam reaktor sebelum menuangkan minyak ke dalam reaktor. Hal ini dilakukan agar minyak tidak masuk ke dalam nozel methanol vapor. Masukkan sedikit methanol ke dalam tangki minyak sebelah reaktor, tunggu 5 menit sampai tidak ada lagi yang menetes di gelas, kemudian tutup V6.
5. Membuka reaktor: Gunakan kunci pas untuk membuka reaktor, putar silinder reaktor angkat dan letakkan dengan hati-hati, jangan sampai saluran air pendingin terlepas dari kondensor.
26
7. Menutup reaktor: tutup kembaali reaktor hingga tak ada celah, kencangkan baut dan masukkan termokopel ke dalam reaktor.
8. Pasang tabung sampel gas cair: nyalakan kondensor.
9. Heater: tekan tombol power utama pada heater. Set suhu heater pada suhu 290oC. tekan tombol heater. Atur voltage pada kondisi CT1=CT2=CT3=60volt dan CT4=70volt. Set suhu CT1=100o, CT2=150o, CT3=200o, CT4=250o
10.Siapkan botol sampel sambil menunggu heater mencapai suhu 100oC, siapkan botol-botol sampel. Timbang botol besar dan beri sampel.
11.Pengaliran methanol ke dalam reaktor: hidupkan pompa methanol, pastikan ada methanol di dalam botol kecil (indicator) di bagian depan pompa. Jika methanol berkurang, maka segera lakukan pencatatan.
12.Pastikan ada tetesan liquid jatuh pada tabung sampel, jika ya, katup N2 dapat ditutup. Pastikan semua katup tertutup kecuali V4 dan V5.
13.Mulai pengamatan penting. Siapkan timer.
14.Pastikan pada saat penembilan sample, air tidak ikut tersedot.
15.Timbang gelas ukur kosong (untuk tempat methanol gas cair). Begitu suhu mencapai 245oC berikan laju massa methanol sebesar 2.4 g/min, tekan timer dan waktu pengamatan dimulai. methanol, heater, kondisikan voltage ke 20 volt (kecuali CT1=60V=100oC). Cek adanya N2 atau tidak dengan memasukkan selang kedalam air. Buka isolasi reaktor.
19.Pengeluaran methanol dan sisa oil: Timbang 2 wadah kosong (untuk tempat sisa oil dan methanol). Setelah suhu mencapai 150oC, keluarkan methanol dari tabung sampel dan buka katup V6 untuk membuang oil dari reaktor. Timbang sisa methanol lalu buang ke methanol waste. Tunggu 20 menit sampai tidak ada lagi sisa oil yang menetes dari reaktor lalu tutup V6 dan V4 (didepan reaktor). Timbang oil sisa lalu buang ke oil waste.
20.Pencucian reaktor: Pastikan menutup katup V6 dan V5. Putar tombol heater methanol pada posisi voltage CT1=60V, CT2=30V, CT3=CT4=20V. Nyalakan pompa methanol, cek apakah ada tetesan methanol gas cair dalam tabung. Tutup N2 (V1), tunggu sampai 30 menit.
21.Siapkan tempat methanol gas cair. Setelah 30 menit, matikan voltage heater methanol dan pompa methanol, lalu keluarkan methanol gas cair dari tabung sampel dan buang ke jrigen methanol waste.
22.Sampel sisa oil hasil reaksi: Setelah agak dingin (45 menit). Siapkan pipet panjang, sedot oil dengan pipet sedikit demi sedikit, jaga jangan sampai minyak tersedot sampai karet penghisap. Setelah selesai masukkan oil ke dalam botol kecil (beri label sisa oil reaksi). Buang sisa oil ke jrigen waste dan catat.
evaporasi. V6 dan V5 biarkan terbuka sedangkan V7 dan V8 pastikan tertutup.
24.Lepaskan termokopel dengan hati-hati, buka sedikit reaktor saat masih sedikit panas (karena lebih sulit dibuka saat kondisi dingin)
28
Lampiran 3 Gambar teknik setiap model 1. Obstacle sheet 1
Lampiran 4 Keterangan gambar alat rotary evaporator
Keterangan:
1. Kondensor
2. Wadah sampel (metanol) yang diuapkan. 3. Bak pemanas
4. Pump
5. Wadah sampel hasil 1
2
3 4
30
Lampiran 6 Data pengambilan sampel produksi biodiesel
Data pengambilan sampel produksi biodiesel
Data hasil sampel biodiesel yang diperoleh setiap 30 menit (g)
No
Data hasil sampel biodiesel yang diperoleh setiap 30 menit (g)
32
Data pengambilan sampel produksi biodiesel
Data hasil sampel biodiesel yang diperoleh setiap 30 menit (g)
No botol
Total berat sampel 505.09 594.04
Data hasil sampel biodiesel yang diperoleh setiap 30 menit (g)
No botol
Lampiran 7 Contoh perhitungan pada peak hasil GCMS
Data hasil uji GCMS untuk TO(123) sampel B9+B10
Peak Ada/Tidak Metil Ester Corr Area
1 Ada 9178657
Massa standar (biodiesel murni) = 0.6 mikroliter Densitas metil ester standar = 0.8
Total luas area corr sampel = 980197226 Contoh untuk peak no 1.
Gram yang diinjeksikan = Massa standar x Densitas standar = 0.6 x 0.8
Massa ester sampel = Volume metil ester sampel x Densitas metil ester standar = 0.005618455 x 0.8
34
RIWAYAT HIDUP
Penulis dilahirkan di Bandung pada tanggal 27 April 1990 dari pasangan Agus Ridwan dan Juariah. Penulis merupakan putra ketiga dari tiga bersaudara. Penulis lulus dari SMP Negeri 4 Bandung pada tahun 2005, kemudian pada tahun 2008 penulis lulus dari SMA Tamansiswa Bandung dan pada tahun yang sama penulis lulus seleksi masuk Institut Pertanian Bogor (IPB) melalui jalur Seleksi Nasional Masuk Perguruan Tinggi Negeri (SNMPTN) dan diterima di Departemen Teknik Mesin dan Biosistem, Fakultas Teknologi Pertanian.
Selama mengikuti perkuliahan, penulis terpilih menjadi asisten Praktikum Terpadu Mekanika Bahan Teknik pada tahun ajaran 2009/2010 dan 2010/2011 serta asisten mata kuliah Olahraga TPB pada tahun 2012/2013. Penulis juga aktif melatih kegiatan bulutangkis di UKM Bulutangkis IPB dari 2010 sampai 2013. Pada bulan Juni-Agustus 2011 penulis melaksanakan Praktik Lapangan di PT Perkebunan Nusantara VIII Ciater, Subang dengan judul Mempelajari Aspek Energi pada Proses Pengolahan Teh Hitam di PT Perkebunan Nusantara VIII Ciater, Subang.
