Pembangunan Website E-Commerce Pada U-Gay Shop

(1)

SKRIPSI

Diajukan untuk Menempuh Ujian Akhir Sarjana Program Strata Satu Jurusan Teknik Informatika

Fakultas Teknik dan Ilmu Komputer Universitas Komputer Indonesia

NOVIA ARDHY

10107729

JURUSAN TEKNIK INFORMATIKA

FAKULTAS TEKNIK DAN ILMU KOMPUTER

UNIVERSITAS KOMPUTER INDONESIA

BANDUNG

(2)

i

PADA U-GAY SHOP

Oleh

NOVIA ARDHY

10107729

U-GAY Shop merupakan sebuah perusahaan yang menjual barang seperti jaket, kemeja, sweater, dan celana. U-GAY Shop sendiri sudah memiliki banyak pelanggan di sekitar Jatinangor dan Sumedang. U-GAY Shop masih menggunakan pola bisnis tradisional dalam proses bisnisnya dimana pelanggan langsung datang ke U-GAY Shop untuk melakukan proses pembelian dan pembayaran barang. Sistem manual pun masih diterapkan untuk pencatatan transaksi penjualannya serta belum memiliki media promosi. Untuk menyelesaikan masalah tersebut, serta menjangkau pangsa pasar yang lebih luas U-GAY Shop ingin mengimplementasikan teknologi untuk mengotomasi proses bisnisnya dengan cara mengimplementasikan Electronic-Commerce atau yang biasa dikenal dengan E-Commmerce.

Model pengembangan perangkat lunak menggunakan metode waterfall, sedangkan untuk pemodelan datanya menggunakan metode terstruktur yaitu

Entity Relationship Diagram (ERD) untuk menggambarkan model data dan Data Flow Diagram (DFD) untuk menggambarkan model fungsional, Flowmap untuk menggambarkan aliran dokumen pada sistem manual yang sedang berjalan.

Keamanan validasi data customer menggunakan message digest algorithm (MD5)

sedangkan untuk keamanan protokol menggunakan Secure Socket Layer (SSL).

Model pembayaran yang digunakan adalah model transaksi alternate consumer

payment option dengan transfer antar bank dan model transaksi peer to peer payment

dengan paypal,

Aplikasi E-commrce ini mempermudah pelanggan dalam proses pembelian barang yang dijual oleh U-GAY Shop terutama untuk pelanggan yang berada di luar kota, dapat membantu pelanggan untuk mendapatkan informasi tentang produk yang ditawarkan oleh U-GAY Shop, dan dapat menjadi media promosi bagi U-GAY Shop serta memudahkan pelanggan dalam melakukan proses pembayaran.

(3)

ii

ABSTRACT

E-COMMERCE WEBSITE DEVELOPMENT

AT U-GAY SHOP

by

NOVIA ARDHY

10107729

U- GAY Shop is a company that sells items such as jackets, shirts, sweaters, and pants. U-GAY Shop itself already has many customers around Jatinangor and Sumedang. U-GAY Shop still uses the traditional business patterns in business processes where the subscriber directly come to the U-GAY Shop to make the process of purchase and payment for goods. Manual system was still applied to recording sales transactions and do not have a media campaign. To resolve this problem, and reach a wider market share U-GAY Shop would like to implement technology to automate business processes by implementing the Electronic-Commerce or commonly known as E-Commmerce.

Model of software development using waterfall method, while for data modeling uses the structured method Entity Relationship Diagram (ERD) to describe data models and Data Flow Diagrams (DFD) to describe the functional model, Flowmap to describe the flow of documents on a manual system that is running. Security validation of customer data using a message digest algorithm (MD5) while for the security protocol uses Secure Socket Layer (SSL). Payment model used is a model of consumer alternate payment option transactions with interbank transfers and transaction models peer to peer payment with paypal,

E-commrce application is easier for customers in the process of purchasing the goods sold by U-GAY Shop especially for customers outside the city, can help customers to get information about products offered by U-GAY Shop, and can become a media campaign for the U GAY-Shop as well as facilitate customers in making the payment process.

(4)

iii Assalamualaikum Wr Wb.

Puji syukur penulis panjatkan kehadirat Allah S.W.T yang telah memberikan rahmat dan karunia-Nya, shalawat serta salam semoga tercurah kepada Rasulullah SAW, sehingga penulis dapat menyelesaikan Skripsi yang berjudul âPEMBANGUNAN WEBSITE E-COMMERCE PADA U-GAY SHOPâ.

Adapun tujuan dari penyusunan skripsi ini adalah untuk memenuhi salah satu syarat dalam menyelesaikan studi jenjang strata satu (S1) di Program Studi Teknik Informatika, Universitas Komputer Indonesia.

Dengan keterbatasan literatur, pengalaman serta ilmu dan pengetahuan yang dimiliki oleh penulis, maka penulis membutuhkan peran serta dari pihak lain dalam proses penyelesaian skripsi ini. Oleh karena itu penulis menyampaikan ucapan terima kasih yang sebesar-besarnya kepada :

1. Orangtua tercinta yang telah memberikan kasih sayang, perhatian, doa dan dorongan baik moril maupun materi yang tiada henti agar penulis menyelesaikan pendidikan tepat pada waktunya. Semoga suatu saat nanti aku dapat membanggakan kalian.

(5)

iv

4. Ibu Mira Kania Sabariah, M.T., Selaku Ketua Jurusan Program Studi Teknik Informatika Universitas Komputer Indonesia.

5. Dosen â dosen Jurusan Teknik Informatika di Universitas Komputer Indonesia yang telah banyak memberikan ilmu yang berharga selama proses pendidikan ini.

6. Seluruh staf karyawan di Jurusan Teknik Informatika Universitas Komputer yang telah membantu demi kelancaran proses pendidikan yang penulis tempuh

7. Ibu Rina Mardiati, M.T., selaku dosen pembimbing. Terima kasih karena telah banyak meluangkan waktu untuk memberikan bimbingan, saran dan nasehatnya selama dalam proses penyusunan skripsi ini.

8. Ibu Kania Evita Dewi, S.Pd., M.Si. selaku penguji I. 9. Ibu Dian Dharmayanti, S.T. selaku penguji III.

10.Ibu Yulianti dan seluruh karyawan U-GAY Shop terima kasih atas semua bantuan yang diberikan.

11.Teman-teman di Jurusan Teknik Informatika angkatan 2007 khususnya kelas IF-15 terima kasih atas bantuan dan doronganya.

(6)

v pengalaman dan kenangan.

14.Serta semua pihak yang telah turut membantu baik secara langsung maupun tidak langsung dalam penyusunan skripsi ini, yang tidak bisa disebutkan satu persatu.

Didalam penulisan skripsi ini, penulis telah berusaha semaksimal mungkin, walaupun demikian penulis menyadari bahwa skripsi ini jauh dari sempurna. Untuk itu penulis akan selalu menerima segala masukkan yang tujuannya untuk menyempurnakan skripsi ini. Akhir kata, penulis berharap semoga skripsi ini dapat bermanfaat bagi penulis pada khususnya dan pembaca pada umumnya.

Bandung, Juli 2011

(7)

1. Mulyanto, Agus (2009), Sistem Informasi Konsep dan Aplikasi, ANDI Yogyakarta,

Yogyakarta, 1 â 7.

2. Nugroho, Adi (2006), e-Comemrce Memahami Perdangan Modern di dunia Maya, Informatika, Bandung, 61.

3. Sukamaaji, Anjik., Rianto (2008), Jaringan Komputer, ANDI Yogyakarta, Yogyakarta,

195 - 198.

4. Fathansyah (2007), Buku Teks Komputer Basisi Data, Informatika, Bandung, 73 - 81. 5. Nugroho, Adi (2006), e-Comemrce Memahami Perdangan Modern di dunia Maya,

Informatika, Bandung, 19-23.

6. Kadir, Abdul (2003), Pengenalan Sistem Informasi, ANDI Yogyakarta, Yogyakarta,

381 â 383.

7. Suprianto, Dodit (2008), Buku Pintar Pemrograman PHP, Oase Media, Bandung. 8. Sugiyono (2010), Metode Penelitian Kuantitatif Kualitatif dan R & D, Alfabet,

Bandung.

9. Hakim, L.(2008), Membongkar Trik Rahasia Para Master PHP, Lokomedia, Yogyakarta,14-33.

(8)

Nugroho, Adi (2006), e-Comemrce Memahami Perdangan Modern di dunia Maya,

Informatika, Bandung, 61.

(sumber: e-Commerce Memahami perdagangan modern di dunia maya : 61)

Sukamaaji, Anjik., Rianto (2008), ANDI Yogyakarta, Yogyakarta, 195-198

(sumber: Pengantar jaringan komputer : 195-198)

Fathansyah (2007), Buku Teks Komputer Basisi Data, Informatika, Bandung, 73 - 81.

(sumber: BASIS DATA :79)

(sumber: BASIS DATA :73-81)

Nugroho, Adi (2006), e-Comemrce Memahami Perdangan Modern di dunia Maya, Informatika, Bandung, 19-23.

(sumber: e-Comemrce Memahami perdangan ,modern di dunia maya : 19-23)

Kadir, Abdul (2003), PENGENALAN SISTEM INFORMASI, ANDI Yogyakarta, Yogyakarta,

381 â 383.

(sumber: Gambaran Umum Sistem Informasi dan Teknologi Informasi :381-383)

Langer M. Arthur (2008), Analisys And Design Of Information System, 37 - 38

(9)

1 1.1 Latar Belakang Masalah

Interconnected Network atau yang lebih dikenal dengan internet merupakan sebuah sistem komunikasi global yang menghubungkan komputer-komputer dan jaringan-jaringan di seluruh dunia (Syafrizal, 2005:195). Terhubungnya seluruh komputer-komputer dan jaringan-jaringan diseluruh dunia memberikan kemudahan terhadap penggunan internet dalam mengakses dan mendapatkan bermacam-macam informasi. Internet juga mendukung pembentukan hubungan yang aman antara pemasok, vendor, mitra kerja, pelanggan, dan pihak bisnis lainnya dalam rangka medukung operasi bisnis

(10)

kekurangan seperti pembeli harus mendatangi perusahaan bila ingin membeli barang, pembayaran yang dilakukan secara langsung, serta pencatatan nota jual beli yang masih manual dengan menggunakan buku. Hal ini bisa diatasi dengan merubah dari pola bisnis tradisional ke pola bisnis dengan menggunakan teknologi untuk mengotomasi proses bisnisnya.

U-GAY Shop adalah perusahaan yang menjual kaos, kemeja, jaket, sweater, dan celana. U-GAY Shop masih menggunakan pola bisnis tradisional dalam proses bisnisnya dimana pembeli harus datang langsung ke U-GAY Shop untuk melakukan pembelian dan pembayaran barang. Saat ini U-GAY Shop juga belum memiliki media promosi, promosi hanya dilakukan apabila pembeli datang ke U-GAY Shop. Daerah pemasaran U-GAY Shop masih relatif kecil yaitu hanya daerah Jatinangor dan Tanjung Sari. U-GAY Shop membutuhkan sebuah media yang dapat mengatasi permasalahan tersebut.

(11)

1.2 Rumusan Masalah

Berdasarkan latar belakang masalah yang telah dikemukakan sebelumnya masalah yang akan dibahas sebagai berikut.

1. Bagaimana memudahkan pelanggan U-GAY Shop dalam melakukan pembelian dan proses pembayaran barang tanpa harus datang langsung ke U-GAY Shop?

2. Bagaimana memudahkan U-GAY Shop dalam mengolah data barang karena proses pengolahan yang ada di sistem yang sedang berjalan masih manual? 3. Bagaimana membuat media promosi untuk U-GAY Shop?

4. Bagaimana memudahkan U-GAY Shop dalam pembuatan laporan transaksi penjualan?

1.3 Maksud dan Tujuan

1.3.1 Maksud

Maksud dari penelitan ini adalah untuk membangun situs e-commerce pada U-GAY Shop.

1.3.2 Tujuan

Tujuan dari pembangunan situs e-commerce ini adalah :

1. Mempermudah pelanggan dalam melakukan pembelian, dan proses pembayaran yang dapat dilakukan kapan dan dimana saja.

(12)

3. Sebagai media promosi sekaligus memperluas jangkauan daerah pemasaran U-GAY Shop.

4. Mempermudah dalam pembuatan laporan transaksi penjualan.

5. Menjadikan proses pembelian lebih mudah dan fleksibel dari segi waktu dan tempat.

1.4 Batasan Masalah

Untuk lebih fokus dalam melakukan penelitian ini, maka dibuat batasan masalah sebagai berikut.

1. Situs e-commerce ini hanya melayani pembelian kaos, kemeja, jaket, sweater dan celana.

2. Aplikasi ini menampilkan gambar, harga dan spesifikasi produk yang ditawarkan U-GAY Shop.

3. Sistem mampu memberikan laporan serta mencetak laporan harian, dan bulan sesuai kategori yang dipilih.

4. U-GAY Shop menerima pembayaran secara offline yaitu melalui transfer ke rekening bank BNI.

5. U-GAY Shop menerima pembayaran secara online yaitu melalui Paypal. 6. Kurs dollarpaypal mengacu pada http://www.klikbca.com/.

7. Retur barang

a. Barang yang diretur ke U-GAY Shop akan dikirmkan kembali ke pembeli setiap hari Senin pada setiap minggu nya.

(13)

8. Dalam melakukan pengiriman barang, U-GAY Shop menggunakan jasa pengiriman JNE.

9. Keamanan

a. Untuk validasi data member menggunakan message digest algorithm

(MD5).

b. Untuk keamanan protokol menggunakan Secure Socket Layer (SSL). 10.Pembelian

a. Hanya pengunjung yang telah mendaftar menjadi member yang dapat melakukan pembelian barang secara online.

b. Sistem dapat melakukan pengumpulan barang yang ingin dibeli dalam keranjang belanja.

c. Sistem ini dapat menghitung biaya sesuai dengan berat produk yang dibeli

member.

11.Sistem mampu memberikan fasilitas customer service online melalui Internet messenger.

12.Semua fitur yang dibangun didasarkan pada kebutuhan U-GAY Shop.

1.5 Metodologi Penelitian

Metodologi Penelitian yang digunakan dalam penulisan skripsi ini adalah sebagai berikut.

1.5.1 Tahap Pengumpulan Data

(14)

a. Studi literatur

Pengumpulan data dengan cara mengumpulkan literatur, jurnal, paper dan bacaan-bacaan yang ada kaitannya dengan judul penelitian.

b. Observasi

Teknik pengumpulan data dengan mengadakan penelitian dan peninjauan langsung terhadap permasalahan yang diambil.

c. Wawancara

Teknik pengumpulan data dengan cara melakukan tanya jawab secara langsung dengan pihak yang ada hubungannya terhadap permasalahan yang diteliti.

1.5.2 Model Pengembangan Perangkat Lunak

Model pengembangan dalam pembuatan perangkat lunak ini menggunakan model waterfall, yang meliputi beberapa proses sebagai berikut.

a. Analisis Sistem

Merupakan tahap menentukan kebutuhan sistem dan menetapkan berbagai kebutuhan dari semua elemen yang diperlukan dalam pembangunan perangkat lunak.

b. Desain Sistem

(15)

c. Implementasi Sistem

Tahap penerjemahan data atau pemecahan masalah yang telah dirancang kedalam bahasa pemrograman tertentu dan pengujian terhadap perangkat lunak yang dibangun.

d. Operasi dan Pemeliharaan

Tahap akhir dimana suatu perangkat lunak yang sudah selesai dapat mengalami perubahanâperubahan atau penambahan sesuai dengan kebutuhan.

Metode pengembangan perangkat lunak waterfall dapat dilihat pada gambar berikut. (sumber: Gambaran Umun Sistem Informasi dan teknologi Informasi : 399)

Gambar 1.1 Metode waterfall

1.6 Sistematika Penulisan

(16)

BAB I PENDAHULUAN

Menguraikan tentang latar belakang permasalahan, merumuskan inti permasalahan yang dihadapi, menentukan maksud dan tujuan, yang kemudian diikuti dengan pembatasan masalah, metodelogi penelitian serta sistematika penulisan.

BAB II TINJAUAN PUSTAKA

Membahas profil perusahaan dan berbagai konsep dasar dan teori-teori yang berkaitan dengan topik penelitian dan yang melandasi pembangunan e-commerce.

BAB III ANALISIS DAN PERANCANGAN SISTEM

Membahas tentang analisis sistem, analisis masalah yang dihadapi, analisis sistem yang sedang berjalan, analisis kebutuhan non fungsional, analisis kebutuhan fungsional dari aplikasi e-commerce yang dibangun.

BAB IV IMPLEMENTASI DAN PENGUJIAN SISTEM

Merupakan tahap implementasi dari analisis dan perancangan sistem yang telah dilakukan serta pengujian terhadap sistem yang telah dibangun.

BAB V KESIMPULAN DAN SARAN

(17)

9 2.1 Profil Perusahaan

2.1.1 Sejarah Perusahaan

U-GAY Shop didirikan oleh seorang mahasiswa salah satu perguruan tinggi swasta di kota Bandung bernama Yulianti pada tanggal 15 Maret 2010, berlokasi di jl.Raya Tanjung Sari no.23 Tanjung Sari Sumedang. U-GAY Shop merupakan sebuah distro yang menjual kaos, kemeja, jaket, sweater dan celana. U-GAY Shop konsisten dalam menjalankan prinsip kerja yang utama yaitu mengutamakan kenyamanan dan kepuasan pelanggannya. Adapun visi U-GAY Shop yaitu menjadi distro terdepan, terpercaya, dan terbesar di kota Bandung. Sedangkan misi U-GAY Shop yaitu mendistribusikan barang berkualitas dengan harga yang kompetitif, dengan mempertahankan hubungan yang kuat dengan para pelanggan serta memberikan pelayanan yang terbaik.

2.1.2 Strukutur Organisasi Perusahaan

(18)

Gambar 2.1Struktur Organisasi U-GAY Shop

2.1.3 Deskripsi Tugas

Deskripsi tugas digunakan untuk mengetahui tugas, wewenang, dan tanggung jawab dari masing-masing bagian. Deskripsi tugas pada di U-GAY Shop adalah sebagai berikut.

1. Pemilik Toko

a. Sebagai koordinator semua kegiatan yang telah dilaksanakan. b. Mengevaluasi semua kegiatan yang telah dilaksanakan.

c. Menerapkan dan mengesahkan kebijakan yang menyangkut U-GAY Shop. d. Melaksanakan pemeriksaan yang meliputi seluruh aspek kegiatan

manajemen keuangan dan operasional agar pengelolaan dapat dilaksanakan secara efektif dan efisien.

e. Bertanggung jawab atas pengadaan barang apabila stok barang habis. 2. Kasir

a. Menangani transaksi penjualan.

b. Membuat laporan penjualan.

c. Melaporkan ke pemilik apabila stok barang di counter kurang atau habis.

(19)

3. Pelayan

a. Bertatap muka langsung dengan pelanggan.

b. Pemeliharaan barang terhadap barang yang ada di counter. c. Menulis nota transaksi.

d. Melayani konsumen.

2.2 Landasan Teori 2.2.1 Sistem

2.2.1.1Konsep Dasar Sistem

Kata sistem mempunyai beberapa pengertian, tergantung dari sudut pandang mana kata tersebut didefinisikan. Secara garis besar ada dua kelompok pendekatan sistem, yaitu : Pendekatan sistem yang lebih menekankan pada elemen-elemen atau kelompoknya, yaitu sistem didefinisikan sebagai âSuatu jaringan kerja dari prosedur-prosedur yang saling berhubungan, berkumpul bersama-sama untuk melakukan suatu kegiatan atau menyelesaikan suatu aturan tertentu.

(20)

(interface), masukan sistem (input), keluaran sistem (output), pengolahan sistem

(process) dan sasaran (objective) atau tujuan (goal).

2.2.1.2Karakteristik Sistem

Suatu sistem memiliki karakteristik atau sifat-sifat tertentu, yaitu memiliki komponen-komponen (components), batas sistem (boundary), lingkungan luar sistem (environment), penghubung (interprest), masukan (input), keluaran

(output), pengolah (process) dan sasaran (objective) dan tujuan (goal). 1. Komponen Sistem (System Components)

Komponen sistem atau elemen-elemen sistem dapat berupa suatu subsistem atau bagian-bagian dari sistem. Setiap sistem baik besar maupun kecil, selalu mengandung komponen-komponen atau subsistem-subsistem. Setiap subsistem mempunyai sifat-sifat dari sistem untuk menjalankan suatu fungsi tertentu dan mempengaruhi proses sistem secara keseluruhan. Suatu sistem dapat mempunyai suatu yang lebih besar yang disebut supra system.

2. Batas Sistem (System Boundary)

Batas sistem merupakan pembatas atau pemisah antara satu sistem dengan sistem lainnya atau dengan lingkungan luarnya. Batas sistem menetukan konfigurasi ruang lingkup, atau kemampuan sistem. Batas sistem ini memungkinkan suatu sistem dipandang sebagai suatu kesatuan. Batas suatu sistem menujukkan ruang lingkup (scope) dari sistem tersebut.

3. Lingkungan Luar Sistem (System Environment)

(21)

dan dapat pula merugikan sistem tersebut. Lingkungan luar yang menguntungkan merupakan energi dari sistem yang harus dijaga dan dipelihara. Sedangkan yang merugikan harus ditahan dan dikendalikan, karena akan mengganggu kelangsungan hidup sistem.

4. Penghubung Sistem (Interprest)

Penghubung sistem merupakan media penghubung antara satu sub sistem dengan subsistem yang lainnya. Melalui penghubung ini memungkinkan sumber-sumber daya mengalir dari satu subsistem ke subsistem yang lainnya. Dengan penghubung akan terjadi interaksi dan integrasi antar subsistem, sehingga membentuk satu kesatuan.

5. Masukan Sistem (System Input)

Masukan adalah suatu energi yang dimasukkan ke dalam sistem. Masukan dapat berupa masukan perawatan (maintenance input) dan masukan sinyal (signal input). Maintenance input adalah energi yang dimasukkan supaya sistem tersebut dapat beroperasi. Contoh maintenance input di dalam sistem komputer adalah program, yang digunakan untuk mengoperasikan komputer. Sedangkan signal input adalah energi yang diproses untuk mendapatkan keluaran. Contoh signal input di dalam sistem komputer adalah data, yang dapat diolah menjadi informasi. 6. Keluaran Sistem (System Output)

Keluaran (Output) merupakan hasil dari energi yang diolah dan diklasifikasikan menjadi keluaran yang berguna.

7. Pengolah Sistem (System Process)

(22)

8. Sasaran Sistem (System Objective)

Suatu sistem pasti memiliki tujuan (goal) atau sasaran (objective). Suatu operasi sistem akan berguna dan berhasil apabila mencapai sasaran atau tujuannya. Sasaran sistem sangat menentukan masukan yang dibutuhkan sistem dan keluaran yang akan dihasilkan sistem.

Gambar 2.2Karakteristik sistem

(sumber: Sistem Informasi KONSEP DAN APLIKASI :1-7)

2.2.2 Personal Home Page (PHP)

Personal Home Page (PHP) merupakan bahasa script yang tertanam dalam

HyperText Markup Language (HTML) untuk eksekusi bersifat server side, PHP

digunakan untuk mengekstraksi data/informasi yang dikehendaki oleh pengguna basis datadan menampilkannya pada halaman web.

(23)

yang dibuat dengan menggunakan script PHP. PHP/FI merupakan nama awal dari PHP. PHP/FI adalah Form Interface, dibuat pertama kali oleh Rasmus Lerdoff. PHP, awalnya merupakan program CGI yang dikhususkan untuk menerima input

melaluai form yang ditampilkan dalam web.

PHP secara dasar dapat mengerjakan semua yang dapat dikerjakan oleh program CGI, seperti mendapatkan data dari form, menghasilkan isi halaman web

yang dinamis, dan menerima cookies.

Kemampuan (Feature) PHP yang paling diandalkan dan signifikan adalah dukungan kebanyak database. Membuat halaman web yang menggunakan data dari database dengan sangat mudah dapat dilakukan.

(sumber: e-Commerce Memahami perdagangan modern di dunia maya : 61)

2.2.3 Interconnected Network (Internet)

Interconnected Network (Internet) adalah sebuah sustem komunikasi globak yang menghubungkan komputer-komputer dan jaringan-jaringan komputer di seluruh dunia.

Setiap komputer yang terhubung dengan jaringan tersebut, diberikan sebuah nomor yang unik, dan berkomunikasi satu sama lainnya dengan bahasa komunikasi yang sama. Bahasa komunikasi yang sama ini disebut protokol. Protokol yang digunakan di internet adalah TCP/IP (Transmission Control Protocol/Internet Protocol ).

2.2.3.1Sejarah Internet

(24)

DefenseâDOD) pada tahun 1969, suatu percobaan dalam reliable networking

(jaringan terpercaya) untuk menghubungkan antara DOD dengan kontraktor penelitian militer, termasuk sejumlah besar universitas yang melakukan penelitian dengan dana militer. Pada konsepnya sebenarnya internet merupakan suatu jaringan, dimana suatu paket informasi dapat dikirim dari suatu komputer ke komputer yang lain. Hal ini dimaksudkan untuk mempermudah pertukaran berbagai data penting apabila terjadi perang

ARPA merupakan singkatan dari Advanced Research Projects Agency, cabang dari Defence (Pertahanan) yang mempunyai kewajiban membagi-bagikan uang grant sehingga menjadi DARPA (Defence-ARPA). ARPANet mulai dengan 3 komputer kecil yang dikoneksi di California digabungkan dengan satu di Utah, tetapi secara cepat berkembang di seluruh kontinen. Internet ini mulai tumbuh pesat pada dekade 1990.

2.2.3.2Perkembangan Internet

Jumlah pengguna internet yang besar dan semakin berkembang, telah mewujudkan budaya internet. Internet juga mempunyai pengaruh yang besar atas ilmu, dan pandangan dunia. Dengan hanya menggunakan mesin pencari seperti

Google, pengguna di seluruh dunia mempunyai akses yang mudah atas bermacam-macam informasi. Dibanding dengan buku dan perpustakaan, internet

(25)

mudah dan sering dilakukan melalui internet. Transaksi melalui internet dikenal dengan nama e-commerce.

Terkait dengan teknologi pembuatan website sebagai konten dari teknologi

internet itu sendiri memicu berkembangan teknik pembuatan website yang semakin canggih dengan fitur-fitur yang sangat beragam tidak hanya terbatas pada teks dan gambar saja, akan tetapi sudah merambah kedalam dunia multimedia dan telekomunikasi visual. Bahkan dengan munculnya teknologi konten manajemen sistem pengguna yang awam dengan kemampuan teknis yang sedikipun bisa membuat website sesuai dengan keinginannya tanpa harus berhubungan dengan

webmaster dengan konten yang dinamis dan selalu uptodate.

(sumber: Pengantar jaringan komputer : 195-198)

2.2.4 Entity Relationship Diagram (ERD)

Entity Relationship Diagram atau biasa dikenal dengan diagram E-R berisi komponen-komponen himpunan entitas dan himpunan relasi yang masing-masing dilengkapi dengan atribu-atribut yang merepresentasikan seluruh fakta dari dunia nyata.A :79)

Elemen-elemen Entity Relationship Diagram adalah sebagai berikut. 1. Entity (Entitas)

Pada diagram E-R, entity digambarkan dengan sebuah persegi panjang. Entity

(26)

2. Relationship (Relasi)

Pada diagram E-R, relationship dapat digambarkan dengan sebuah belah ketupat. Relationship menunjukan adanya hubungan di antara satu entitas dengan entitas lainnya. Pada umumnya relationship diberi nama dengan kata kerja dasar, sehinga memudahkan untuk melakukan pembacaan relasinya.

3. Atribut

Pada diagram E-R atribut adalah segala sesuatu yang medeskripsikan karakteristik dari entitas.

4. Kardinalitas/Derajat Relasi

(27)

Kardinalitas/ Derajat Relasi yang terjadi di antara dua entitas sebagai berikut. a. One to one Relationship

Tingkat hubungann satu ke satu, dinyatakan dengan satu kejadian pada entitas pertama, hanya mempunyai satu hubungan dengan satu kejadian pada entitas yang kedua dan sebaliknya.

Gambar 2.3 One to One Relationship

b. One to many Relationship

Tingkat hubungan satu ke banyak adalah untuk satu kejadian pada entitas yang pertama dapat mempunyai banyak hubungan dengan kejadian pada entitas yang kedua.

Gambar 2.4One to Many Relationship

c. Many To One Relationship

Untuk banyak kejadian pada entitas yang pertama hanya dapat mempunyai satu hubungan dengan kejadian pada entitas yang kedua.

(28)

d. Many to many Relationship

Tingkat hubungan banyak ke banyak terjadi jika tiap kejadian pada sebuah entitas akan mempunyai banyak hubungan dengan kejadian pada entitas lainnya, baik dilihat dari sisi entitas yang pertama maupun dilihat dari sisi yang kedua.

Gambar 2.6 Many to Many Relationship

5. Key (Kunci)

Sebuah atribut atau set atribut yang nilainya mengidentifikasikan entitas secara unik dalam suatu entitas. Key memiliki beberapa jenis sesuai dengan kegunaannya masing-masing, yaitu primary key (kunci utama), foreign key (kunci tamu).

(sumberASIS DATA :73-81)

2.2.5 E-commerce

2.2.5.1 Definisi E-commerce

(29)

2.2.5.2Sejarah Perkembangan E-Commerce

Istilah e-commerce telah berubah sejalan dengan waktu. Awalnya, perdagangan elektronik berarti pemanfaatan transaksi komersial, seperti penggunaan Electronic Data Interchange (EDI) untuk mengirim dokumen komersial seperti pesanan pembelian atau invoice secara elektronik.

Kemudian berkembang menjadi suatu aktivitas yang mempunyai istilah yang lebih tepat "perdagangan web" â pembelian barang dan jasa melalui World Wide Web melalui server aman (HTTPS), protokol server khusus yang menggunakan enkripsi untuk merahasiakan data penting pelanggan.

Pada awalnya ketika web mulai terkenal di masyarakat pada tahun 1994, banyak jurnalis memperkirakan bahwa e-commerce akan menjadi sebuah sektor ekonomi baru. Namun, baru sekitar empat tahun kemudian protokol aman seperti HTTPS memasuki tahap matang dan banyak digunakan. Antara tahun 1998 sampai tahun 2000 banyak bisnis di Amerika Serikat dan negara-negara di Eropa mengembangkan situs web perdagangan ini.

2.2.5.3 Kelebihan E-Commerce

Kelebihan dari e-commerce adalah sebagai berikut. 1. Memperpendek jarak

(30)

2. Perluasan pasar

Jangkauan daerah pemasaran menjadi semakin luas, tidak lagi terbatasi oleh area geografis dimana perusahaan berada.

3. Perluasan jaringan mitra bisnis

Peusahaan bisa bekerja sama dengan siapapun dan dimanapun tanpa dibatasi lagi oleh area geografis.

4. Efektif

Konsumen dapat memperoleh informasi tentang produk/jasa yang dibutuhkan dan dapat bertransaksi dengan cepat dan mudah.

5. Aman secara fisik

Konsumen tidak perlu lagi mendatangi toko tempat perusahaan menjual produknya dan ini memungkinkan konsumen dapat bertransaksi dengan aman sebab di daerah-daerah tertentu mungkin berbahaya jika berkendaraan dan membawa uang tunai dalam jumlah yang banyak.

6. Fleksibel

Konsumen dapat melakukan transaksi dari berbagai lokasi, baik dari rumah, kantor, atau tempat-tempat lainnya.

7. Mengurangi polusi dan pencemaran lingkungan

(31)

8. Membuka peluang kerja baru

Era perdagangan elektronik akan membuka peluang-peluang kerja baru bagi mereka yang mengerti teknologi. Muncul pekerjaan-pekerjaan baru seperti pemrograman komputer, perancang web, analisi sistem, ahli di bidang jaringan, ahli di bidang basis data, dan sebagainya.

2.2.5.4Kekurangan E-Commerce

Kekurangan dari e-commerce sebagai berikut. 1. Persaingan tidak sehat

Dibawah tekanan untuk berinovasi dan membangun bisnis untuk memanfaatkan kesempatan yang ada dapat memicu terjadinya tindakan ilegal yaitu penjiplakan ide dan perang harga.

2. Perlunya keahlian komputer

Tanpa menguasai keahlian komputer, mustahil konsumen dapat berpartisipasi dalam e-commerce. Pengetahuan dasar komputer diperlukan, antara lain pengetahuan mengenai internet dan web.

3. Biaya tambahan untuk mengakses internet

Untuk ikut serta dalam e-commerce dibutuhkan koneksi internet yang tentu saja menambah pengeluaran bagi konsumen.

4. Biaya peralatan komputer

(32)

5. Resiko bocornya data pribadi

Segala hal mungkin terjadi saat konsumen mengakses internet untuk menjalankan e-commerce, termasuk resiko bocornya data pribadi karena ulah orang lain yang ingin membobol sistem.

6. Berkurangnya waktu interaksi secara langsung dengan orang lain.

Transaksi e-commerce yang berlangsung secara online telah mengurangi waktu konsumen untuk dapat melakukan proses sosial dengan orang lain. Hal ini tidak baik karena dikhawatirkan akan dapat mengurangi rasa kepedulian terhadap lingkungan sekitarnya.

(sumber: e-Comemrce Memahami perdangan ,modern di dunia maya : 19-23)

2.2.5.5Kategori E-commerce

E-commerce telah memberikan pengaruh yang besar terhadap

pertumbuhan tata sosial ekonomi masyarakat. E-commerce telah menjadi bagian penting dari sektor bisnis baik yang bersifat private atau umum, kategori e-commerce sebagai berikut.

1. Bussines to Bussines (B2B)

(33)

2. Bussines to Consumer (B2C)

Bussines to Consumer (B2C) merupakan transaksi yang melibatkan sebuah perusahan penjual dan para konsumen.

3. Consumer to Consumer (C2C)

Consumer to Consumer (C2C) adalah model perdagangan yang terjadi antara konsumen dengan konsumen melalui internet.

4. Consumer to Bussines (C2B)

Merupakan individu yang menjual produk atau jasa kepada organisasi dan individu yang mencari penjual dan melakukan transaksi.

(sumber: Gambaran Umum Sistem Informasi dan Teknologi Informasi :381-383)

2.2.6 Diagram Konteks

Diagram konteks merupakan arus data yang berfungsi untuk menggambarkan keterkaitan aliran-aliran data antar sistem dengan bagian luar (kesatuan luar). Kesatuan luar ini merupakan sumber arus data atau tujuan data yang berhubungan dengan sistem informasi tersebut.

2.2.7 Data Flow Diagram (DFD)

(34)

tergambarkan secara rinci menjadi tingkatan-tingkatan lebih rendah lagi. DFD merupakan penurunan atau penjabaran dari diagram konteks.

Nama simbol yang digunakan dalam Data Flow Diagram adalah sebagai berikut.

1. Proses

Proses adalah simbol pertama data flow diagram. Proses dilambangkan dengan lingkaran, dimana proses ini menunjukan bagian dari sistem yang mengubah satu atau lebih input dan output. Nama proses dituliskan dengan satu kata, singkatan atau kalimat sederhana.

2. Aliran Data

Aliran Data digambarkan dengan tanda panah. Aliran data juga digunakan untuk menunjukan bagian-bagian informasi dari satu bagian ke bagian lain. Pembagian nama untuk aliran ini menunjukan sebuah arti untuk sebuah aliran. Untuk kebanyakan sistem yang dibuat, aliran data sebenarnya mengambarkan data yakni angka, huruf, pesan, floating point, dan macam-macam informasi lainnya.

3. Simpanan Data

(35)

4. Terminator

Terminator digambarkan dengan sebuah kotak yang menggambarkan kesatuan luar (eksternal entitty) yang berhungan dengan sistem. Kesatuan luar merupakan kesatuan (entity) dilingkungan luar sistem yang dapat berupa orang, organisasi atau sistem lainnya yang berada dilingkungan luarnya yang akan memberikan

input atau output dari sistem.

(36)

28 3.1 Analisis

Merupakan tahap menguraikan seluruh kebutuhan yang digunakan untuk menggambarkan kebutuhan secara detail dengan tujuan untuk menghasilkan sesuatu yang baru atau memperbarui.

3.1.1 Analisis Sistem

Analisis sistem merupakan penguraian dari suatu sistem informasi yang utuh kedalam bagian-bagian komponennya dengan maksud untuk mengidentifikasikan dan mengevaluasi permasalahan-permasalahan, kesempatan dan hambatan-hambatan yang terjadi dan kebutuhan yang diharapkan sehingga dapat diusulkan perbaikanâperbaikan.

3.1.2 Analisis masalah yang dihadapi

Ada beberapa permasalahan yang dihadapi didalam sistem yang sedang berjalan saat ini. Permasalahan-permasalahan tersebut diuraikan pada tabel berikut.

Tabel 3.1 analisis masalah

No Permasalahan Bagian/pihak

1. Sistem yang berjalan saat ini masih konvensional dengan sistem transaksi barang secara langsung dengan mendatangi toko untuk membeli barang dan melakukan pembayaran barang.

(37)

2. 3.

4.

5.

Tidak adanya media promosi pada U-GAY Shop.

Dengan sistem yang berjalan sekarang, penyampaian informasi kepada customer kurang efektif sehingga pelanggan kurang mendapatkan informasi secara lengkap. Sistem pembayaran yang digunakan hanya dengan uang tunai, sehingga bagi pelanggan yang ingin melakukan transaksi dalam jumlah besar, harus membawa uang tunai dalam jumlah yang banyak.

Selama ini pengarsipan dilakukan dengan menggunakan kertas sehingga mudah hilang dan rusak.

Toko Pelanggan

Pelanggan

Toko

3.1.3 Analisis sistem yang sedang berjalan

Berdasakan hasil wawancara dengan pihak U-GAY Shop, prosedur penjualan produk yang sedang berjalan di U-GAY Shop adalah sebagai berikut. 3.1.3.1Prosedur Penjualan

Flowmap penjualan yang ada pada U-GAY Shop adalah sebagai berikut. 1. Konsumen memilih produk yang akan dibelinya. Setelah konsumen

mendapatkan produk yang akan dibelinya, konsumen memberikan produk tersebut ke pelayan.

2. Pelayan mencatat label produk ke nota transaksi, lalu menyerahkan nota transaksi, label produk dan produk ke konsumen.

3. Konsumen memberikan label produk, produk dan nota transaksi ke kasir. 4. Kasir menerima label produk, produk dan nota transaksi yang akan dibeli oleh

konsumen.

(38)

6. Kasir menerima uang pembayaran dari konsumen 7. Kasir menyiapkan produk yang dibeli oleh konsumen.

8. Kasir memberikan produk yang telah disiapkan kepada konsumen beserta nota transaksi dan label produk.

[image:38.595.121.502.220.639.2]

Prosedur Penjualan

Gambar 3.1 Flowmap Penjualan Keterangan :

(39)

3.1.3.2Prosedur Laporan Penjualan

Flowmap laporan penjualan yang ada pada U-GAY Shop adalah sebagai berikut.

1. Kasir mengumpulkan nota transaksi setiap hari. 2. Kasir membuat laporan penjualan.

3. Kasir menyerahkan laporan penjualan ke pemilik U-GAY Shop.

[image:39.595.167.457.302.549.2]

Prosedur Laporan Penjualan

Gambar 3.2 Flowmap Laporan Penjualan

Keterangan :

(40)

3.1.4 Analisis Kebutuhan Non Fungsional

Analisis kebutuhan non fungsional merupakan analisis yang dibutuhkan untuk menentukan spesifikasi kebutuhan sistem. Spesifikasi ini juga meliputi elemen atau komponen-komponen apa saja yang dibutuhkan untuk sistem yang akan dibangun sampai dengan sistem tersebut diimplementasikan. Analisis kebutuhan ini juga menentukan spesifikasi masukan yang diperlukan sistem, keluaran yang akan dihasilkan sistem dan proses yang dibutuhkan untuk mengolah masukan sehingga menghasilkan suatu keluaran yang diinginkan.

3.1.4.1. Analisis perangkat keras (Hardware)

Perangkat keras yang digunakan untuk membangun e-commerce ini memiliki spesifikasi sebagai berikut.

1. Processor Dual Core @ 2.8 GHz. 2. Hard Disk berkapasitas 320 GB. 3. RAM berkapasitas 1 GHz. 4. DVD Rom.

5. Keyboard dan Mouse.

6. Monitor VGA dengan resolusi 1024 x 768 pixel.

3.1.4.2. Analisis Perangkat Lunak (Software)

Perangkat lunak yang digunakan untuk membangun e-commerce ini adalah sebagai berikut.

(41)

2. PHP sebagai bahasa pemrograman. 3. Macromedia Dreamweaver 8. 4. XAMPP sebagai server localhost. 5. MySQL sebagai Database.

6. Mozila Firefox, Google Chrome, Internet explorer sebagai browser.

3.1.4.3. Analisis Pengguna (User)

Pengguna yang akan menggunakan aplikasi yang akan dibangun ini terdiri dari dua bagian yaitu administrator, member dan pengunjung, dengan asumsi pengguna sudah terbiasa menggunakan sistem operasi windows XP adalah sebagai berikut.

a. Admin

Adminadalah bagian pengguna sistem yang mengelola seluruh data, dengan karakteristik sebagai berikut.

1. Mempunyai kemampuan dasar di bidang komputer.

2. Dapat mengoperasikan sistem operasi Microsoft Windows XP.

3. Memiliki pengalaman lebih lama dalam menggunakan komputer. 4. Memiliki latar belakang pendidikan minimal SMA.

b. Member

(42)

1. Mempunyai kemampuan dasar dibidang komputer. 2. Pernah membuka halaman website.

c. Pengunjung

Pengunjung adalah bagian pengguna sistem yang yang hanya dapat melihat informasi produk, dengan karakteristik sebagai berikut.

1. Mempunyai kemampuan dasar dibidang komputer. 2. Pernah membuka halaman website.

3.1.4.4. Analisis Search Engine Optimazion (SEO)

Search Engine Optimazion adalah suatu proses yang dilakukan secara sistematis, dengan tujuan untuk meningkatkan traffic atau volume mesin pencari ( seperti Google ) menuju alamat situs web tertentu dengan memanfaatkan mekanisme kerja alami algoritma dari mesin pencari tersebut dengan tujuan menempatkan sebuah situs web pada posisi teratas, atau pada halaman pertama hasil pencarian berdasarkan kata kunci tertentu. Salah satu teknik dari Search Engine Optimazion adalah penggunaan meta tag. Meta tag biasanya berisi ringkasan dari sebuah halaman website yang diletakkan pada halaman website

(43)

3.1.5 Entity relationship diagram (ERD)

Dalam memodelkan data dan menggambarkan hubungan antara data yang ada pada sistem digunakan alat bantu yaitu Entity relationship diagram (ERD). Sistem yang akan di bangun dapat dilihat hubungan antar entitas. Untuk itu sistem baru memiliki usulan ERD sebagai berikut.

Gambar 3.3 Entity Relationship Diagram

[image:43.595.115.471.246.530.2]

3.1.5.1Kamus Data Entity Relationship

Tabel 3.2 Kamus Data Entity Relationship

No Entitas atribut

1. kabkota {id_kota, nama_kota}

(44)

3. detailtransaksi {id_detailtransaksi, berat, harga produk, jumlah, sub_total} 4. jenispengiriman { id_jenispengiriman,

nama_jenispengiriman}

5. kategori _{{id_kategori kategori}}

6. konfirmasi {id_konfirmasi, user_email,

tgl_bayar, jenis_bayar, bayar_total, status, no_resi, no_rek,

no_pengirman}

7. member {user_email, no, password, nama, alamat, kodepos, nohp, pertanyaan, jawaba, status}

8. ongkoskirim { id_ongkoskirim, id_kota, id_jenispengiriman, harga}

9. produk {id_produk ,nama_produk

gambar_produk, berat_produk harga_produk, deskripsi}

10. provinsi _{{id_prov, nama_prov}}

11. retur {id_retur_user_email, tgl_retur, no_pengiriman}

12. stok _{{id_stok, stok}}

13. transaksi {id_transaksi, user_email, nama_penerima, alamat_p, kodepos_p, nohp_p tgl_transaksi, batas_pembayaran, tgl_kirim, tgl_diterima, status_p, berat_total, jumlah_pesanan, total_ongkos, total_bayar ,status_retur}

14. ukuran _{{id_ukuran, ukuran}}

3.1.6 Analisis Kebutuhan Fungsional

(45)

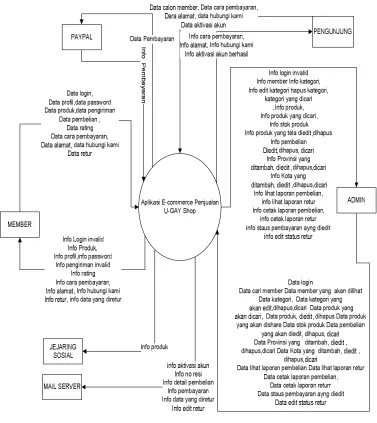

3.1.6.1Diagram Konteks

[image:45.595.114.491.250.673.2]

Diagram konteks atau disebut juga dengan model sistem fundamental merepresentasikan seluruh elemen sistem sebagai sebuah bubble tunggal dengan data input/output yang ditunjukkan oleh anak panah yang masuk dan keluar secara berurutan. Diagram konteks yang akan dibangun pada U-GAY Shop digambarkan pada gambar 3.4.

(46)

3.1.6.2Data Flow Diagram (DFD)

(47)

[image:47.595.115.542.118.687.2]

3.1.6.2.1 DFD Level 1

(48)

3.1.6.2.2 DFD Level 2 Proses 1 Daftar

Gambar 3.6 DFD Level 2 Proses 1 Daftar

[image:48.595.120.538.105.310.2]

3.1.6.2.3 DFD Level 2 Proses 2 Login

(49)

[image:49.595.119.539.131.489.2]

3.1.6.2.4 DFD Level 2 Proses 4 Pembelian

(50)

3.1.6.2.5 DFD Level 2 Proses 5 Retur

(51)

3.1.6.2.6 DFD Level 2 Proses 6 Pengolahan Data Master

(52)

3.1.6.2.7 DFD Level 2 Proses 7 Setting Profil

Gambar 3.11DFD Level 2 Proses 7 Setting Profil

3.1.6.2.8 Level 3 Proses 6.1 Olah Data Member

(53)

3.1.6.2.9 DFD Level 3 Proses 6.2 Olah Data Kategori

Gambar 3.13 DFD Level 3 Proses 6.2 Olah Data Kategori

3.1.6.2.10 DFD Level 3 Proses 6.3 Olah Data Produk

(54)

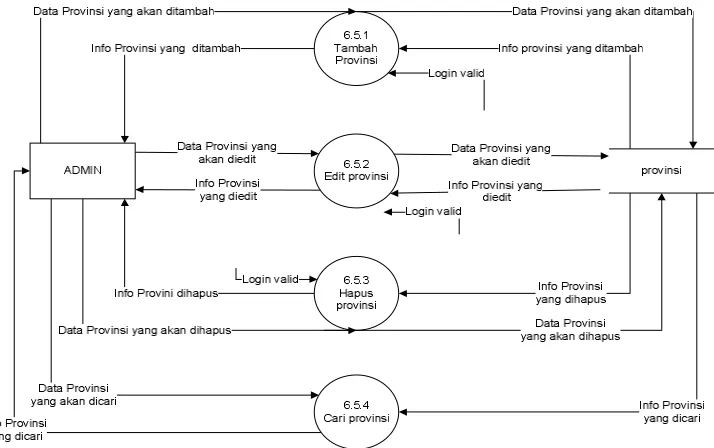

3.1.6.2.12 DFD Level 3 Proses 6.5 Olah Data Provinsi

Gambar 3.15 DFD Level 3 Proses 6.5 Olah Data Provinsi

3.1.6.2.13 DFD Level 3 Proses 6.6 Olah Data Kota

[image:54.595.128.485.139.363.2]

(55)

[image:55.595.187.446.140.407.2]

3.1.6.2.14 DFD Level 2 Proses 8 Olah Data Laporan

(56)

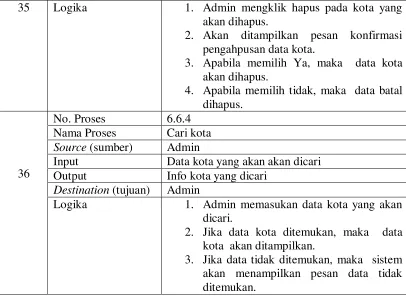

3.1.6.3Spesifikasi Proses

Spesifikasi proses digunakan untuk menggambarkan proses model aliran yang terdapat pada DFD. Spesifikasi proses dari DFD akan dijelaskan pada tabel dibawah berikut.

Tabel 3.3 Spesifikasi Proses

No Proses Keterangan

1

No. Proses 1.1

Nama Proses Pendaftaran

Source (sumber) Pengunjung

Input Data calon member

Output Data calon member

Destination (tujuan) Pengunjung

Logika 1. Pengunjung memilih Daftar member.

2. Sistem akan menampilkan form pendaftaran. 3. Pengunjung mengisi data member.

4. Apabila ada data yang tidak valid pengunjung harus mengisi kembali data yang tidak valid.

5. Apabila data valid maka sistem akan menyimpan data tersebut.

6.

2

No. Proses 1.3

Nama Proses Konfirmasi Pendaftaran

Source (sumber) Pengunjung

Input Data aktivasi akun

Output Info aktivasi akun berhasil

Destination (tujuan) Pengunjung

Logika 1. Pengunjung atau calon member membuka

emailnya.

2. Kemudian mengklik link aktivasi untuk mengaktifkan data membernya.

3. Apabila status member belum aktif maka akan diaktifkan

3

No. Proses 2.1 Nama Proses data login

Source (sumber) Member, Admin

Input {Admin, Member}

Output Data login

Destination (tujuan) Member, Admin

Logika {Admin }

(57)

login.

2. Apabila data login valid, sistem akan menampilkan halaman admin.

3. Apabila data login invalid, sistem akan menampilkan pesan kesalahan, dan admin diminta login kembali. { Member }

1. Admin mengisi data login pada form login.

2. Apabila data login valid, sistem akan menampilkan halaman member.

3. Apabila data login invalid, sistem akan menampilkan pesan kesalahan, dan

member diminta login kembali.

4

No. Proses 2.2

Nama Proses Verifikasi data login

Source (sumber) Admin, Member

Input Data login valid

Output Info login valid,invalid Destination (tujuan) Admin, Member

Logika {Admin, Member}

1. Jika email dan password benar, maka

loginvalid.

2. Jika email dan atau password salah maka login invalid.

5

No. Proses 4.1

Nama Proses Pilih Produk

Source (sumber) Member

Input Pilih produk

Output Info produk

Destination (tujuan) Member

Logika 1. Member memilih produk yang akan dilihat informasi nya.

2. Apabila member ingin membeli nya, maka dapat dimasukkan ke keranjang belanja.

6

No. Proses 4.2

Nama Proses Checkout

Input Data Produk

Output Data Porduk

Logika 1. Apabila Member sudah selesai

(58)

7

No. Proses 4.3

Nama Proses Input Alamat Pengiriman

Input Data Pengiriman

Output Alamat invalid

Logika 1. Member memasukkan alamat

pengiriman.

2. Jika alamat sudah diisi, pengiriman valid.

3. Jika belum diisi, alamat pengiriman invalid.

8

No. Proses 4.4

Nama Proses Selesai

Input Data Pengiriman, Data produk

Output Info pembelian

Logika 1. Jika member pilih tombol selesai, maka data pembelian akan di simpan.

9

No. Proses 4.6

Nama Proses Edit Status Pembelian

Source (sumber) Admin

Input Data status pembelian yang akan diedit Output Info status pembelian yang akan diedit

Logika 1. Admin memilih edit status pembelian 2. Admin memilih data yang status nya

akn diubah

3. Jika ubah berhasil, maka status baru akan disimpan

10

No. Proses 5.1

Nama Proses Tambah data retur

Input Data retur

Output Info retur

Logika 1. Member memilih data transaksi dari daftar barang yang diterima

2. Member menginputkan jumlah barang yang akan diretur

(59)

4. Apabila telah selesai member mengklik retur barang

5. Data retur barang akan disimpan

11

No. Proses 5.2

Nama Proses Edit status retur

Input data edit status retur Output Info edit status retur

Destination (tujuan) Admin

Logika 1. Admin memilih edit status retur 2. Admin memilih data retur yang akan

diubah statusnya

3. Jika berhasil, maka status baru akan disimpan

12

No. Proses 7.1

Nama Proses Setting Profil

Input Data profil

Output info profil

Logika 1. Jika member ingin mengganti

profil,maka member memasukkan data profil terbaru.

2. Apabila field sudah diisi dengan benar makan profil akan diupdate dan disimpan.

13

No. Proses 7.2

Nama Proses Ganti Password

Source (sumber) member

Input Data password

Output Info Password

Destination (tujuan) member

Logika 1. Jika member memilih Akun saya maka akan ditampilkan data pribadinya.

2. Kemudian memilih ganti password. 3. Member memasukkan password lama,

kemudian memasukkan password baru. 4. Kemudian mengklik tombol ubah untuk

mengubah password.

5. Password baru akan disimpan

14 No. Proses 8.1

Nama Proses Lihat laporan pembelian

(60)

Input Data lihat laporan pembelian Output Info laporan lihat pembelian

Logika 1. Admin memasukkan tanggal untuk memfilter data pembelian

2. Data pembelian akan ditampilkan sesuai dengan tanggal yang dimasukkan

15

No. Proses 8.2

Nama Proses Cetak laporan pembelian

Input Data cetak laporan pembelian Output Info cetak laporan pembelian

Logika 1. Admin memasukkan tanggal untuk memfilter data pembelian

2. Data pembelian akan dicetak sesuai dengan tanggal yang dimasukkan

16

No. Proses 8.3

Nama Proses Lihat laporan retur

Input Data lihat laporan retur Output Info laporan lihat retur

Logika 1. Admin memasukkan tanggal untuk memfilter data retur

2. Data retur akan ditampilkan sesuai dengan tanggal yang dimasukkan

No. Proses 8.4

17

Nama Proses Cetak laporan retur

Input Data cetak laporan retur Output Info cetak laporan retur

Logika 1. Admin memasukkan tanggal untuk menfilter data retur

2. Data retur akan ditampilakn sesuai dengan tanggal yang diinputkan

18

No. Proses 6.1.1

Nama Proses Pencarian Data Member

Input Data cari member

Output Info member

(61)

Logika 1. Admin memasukkan kata kunci untuk mencari member .

2. Jika data member ditemukan, maka data

member akan ditampilkan

3. Jika data tidak ditemukan, maka sistem akan menampilkan pesan data tidak ditemukan

19

No. Proses 6.1.2

Nama Proses Lihat data Member

Input Data member yang akan dilihat

Output Info member

Logika 1. Admin mengklik link lihat untuk melihat data member.

2. Sistem akan menampilkan detail data dari member

20

No. Proses 6.2.1

Nama Proses Input Kategori

Input Data kategori

Output Info kategori

Logika 1. Admin memilih tambah kategori 2. Kemudian admin memasukkan data

kategori

3. Jika data tidak ada yang kosongatau data belum ada, maka input data kategori valid

4. Jika data kosong atau sudah ada, maka input data kategori invalid

21

No. Proses 6.2.2

Nama Proses Edit Kategori

Input Data kategori yang akan diedit Output Info edit kategori

Logika 1. Admin memilih edit dari salah satu data kategoriyang akan di edit datanya. 2. Jika data telah di edit dan tidak ada data

yang kosong, maka update data valid dan data akan di simpan

3. Jika data yang edit kosong, maka update

(62)

22

No. Proses 6.2.3

Nama Proses Hapus Kategori

Input Data kategori yang akan di hapus Output Info hapus kategori

Logika 1. Admin mengklik hapus pada data yang akan di hapus.

2. Kemudan muncul konfirmasi, jika pilih Yaaka data akan di hapus.

3. Klik tidak maka kategori gagal di hapus dan akan kembali ke pengolahan kategori.

23

No. Proses 6.2.4

Nama Proses Cari Kategori

Input Data kategori yang akan dicari Output Info kategori yang dicari

Logika 1. Admin memasukan data kategori yang akan dicari.

2. Jika data kategori ditemukan, maka data kota akan ditampilkan.

3. Jika data tidak ditemukan, maka sistem akan menampilkan pesan data tidak ditemukan.

24

No. Proses 6.3.1

Nama Proses Cari Data Produk

Input Data produk yang akan dicari Output Info produk yang dicari

Logika 1. Admin memasukkan data produk yang akan dicari.

2. Jika data produk ditemukan, maka data produk akan ditampilkan.

25

No. Proses 6.3.2

Nama Proses Input Data Produk

Input Data produk

(63)

Logika 1. Admin memilih tambah produk.

2. Kemudian admin memasukkan data produk baru.

3. Jika data tidak ada yang kosong, maka input data produk valid dan data produk akan di simpan

1. Jika data ada yang kosong, maka input data produk invalid dan data produk gagal di simpan

26

No. Proses 6.3.3

Nama Proses Input data stok produk

Input Data stok produk

Output Info stok produk

Logika 1. Admin memilih stok dari salah satu data produkyang akan di tambah.

27

No. Proses 6.3.4

Nama Proses Edit Data Produk

Input Data produk yang akan di edit Output Info produk telah diedit

Logika 1. Admin memilih edit.

2. Kemudian admin memasukkan data produk yang akan diedit.

3. Jika data tidak ada yang kosong, maka input data produk valid dan data produk akan di simpan.

4. Jika data ada yang kosong, maka input data produk invalid dan data produk gagal di simpan.

28

No. Proses 6.3.5

Nama Proses Hapus Data Produk

Input Data produk yang akan dihapus Output Info produk telah dihapus

Logika 1. Admin memilih hapus pada salah satu produk yang akan di hapus.

2. Kemudian sistem akan menampilkan komfirmasi penghapusan.

(64)

Jika pilih batal, maka data produk batal di hapus.

29

No. Proses 6.5.1

Nama Proses Tambah provinsi

Input Data provinsi yang akan ditambah Output Info provinsi yang ditambah

Logika 1. Admin mengklik tambah provinsi. 2. Admin memasukkan nama provinsi baru. 3. Apabila data kosong maka akan

ditampilkan pesan provinsi kosong. 4. Apabila data provinsi sudah dimasukkan

maka data akan disimpan.

30

No. Proses 6.5.2

Nama Proses Edit provinsi

Input Data provinsi yang akan diedit Output Info provinsi yang diedit

Logika 1. Admin mengklik edit provinsi pada data provinsi yang akan diedit.

2. Admin memasukkan nama provinsi. 3. Apabila data kosong maka akan

ditampilkan pesan provinsi kosong. 4. Apabila data provinsi sudah dimasukkan

maka data akan disimpan.

31

No. Proses 6.5.3

Nama Proses Hapus provinsi

Input Data provinsi yang akan dihapus Output Info provinsi yang dihapus

Logika 1. Admin mengklik hapus provinsi pada data provinsi yang akan hapus.

2. Akan ditampilkan pesan konfirmasi pengahpusan data provinsi.

3. Apabila memilih Ya, maka data provinsi akan dihapus.

4. Apabila memilih tidak, maka data batal dihapus.

32

No. Proses 6.5.4

Nama Proses Cari provinsi

(65)

Input Data provinsi yang akan dicari Output Info provinsi yang dicari

Logika 1. Admin memasukan data provinsi yang akan dicari.

2. Jika data provinsi ditemukan, maka data provinsi n akan ditampilkan.

33

No. Proses 6.6.1

Nama Proses Tambah kota

Input Data kota yang akan ditambah Output Info kota yang ditambah

Logika 1. Admin mengklik icon tambah.

2. Admin memasukkan data kota yang baru 3. Apabila data kota ada yang kosong,

maka data invalid.

4. Apabila semua data kota sudah terisi, maka data akan disimpan.

34

No. Proses 6.6.2 Nama Proses Edit kota

Input Data kota yang akan diedit Output Info kota yang diedit

Logika 1. Admin mengklik edit.

2. Admin memasukkan data kota yang baru 3. Apabila data kota ada yang kosong,

maka data invalid.

4. Apabila semua data kota sudah terisi, maka data akan disimpan.

No. Proses 6.6.3 Nama Proses Hapus kota

Input Data kota yang akan dihapus Output Info kota yang dihapus

(66)

35 Logika 1. Admin mengklik hapus pada kota yang akan dihapus.

2. Akan ditampilkan pesan konfirmasi pengahpusan data kota.

3. Apabila memilih Ya, maka data kota akan dihapus.

4. Apabila memilih tidak, maka data batal dihapus.

36

No. Proses 6.6.4 Nama Proses Cari kota

Input Data kota yang akan akan dicari Output Info kota yang dicari

Logika 1. Admin memasukan data kota yang akan dicari.

2. Jika data kota ditemukan, maka data kota akan ditampilkan.

3.1.6.4Kamus Data

[image:66.595.108.514.85.381.2]

Kamus data merupakan deskripsi formal mengenai seluruh elemen yang tercakup dalam DFD. Kamus data untuk diagram alir data pada aplikasi e-commerce ini adalah sebagai berikut.

Tabel 3.4 Kamus Data Nama Aliran Data Data calon member

Digunakan pada Pengunjung-proses 1 Pengunjung-proses 1.1 Deskripsi Berisi data calon member

Struktur data user_email+ password + id_kota +nama + alamat + kode pos + nohp+ + pertanyaan + jawaban + status nama

alamat kota kode pos telepon/hp email kata sandi pertanyaan

[A-Z|a-z|0-9] [A-Z|a-z|0-9] [A-Z|a-z|0-9] [0-9]

[0-9]

(67)

jawaban status

[A-Z|a-z|0-9] [0-9]

Nama Aliran Data Data login Digunakan pada Member-proses 2

Member-proses 2.1

Deskripsi Berisi data member yang digunakan untuk masuk ke situs e-commerce untuk melakukan pembelian. Struktur data User_email + password

User_email password

[A-Z|a-z|0-9] [A-Z|a-z|0-9] Nama Aliran Data Data login admin Digunakan pada Admin-proses 2

Admin-proses 2.1

Deskripsi Berisi data adminyang digunakan untuk masuk ke situs e-commerce

Struktur data Admin_email + password

Admin_email password

[A-Z|a-z|0-9] [A-Z|a-z|0-9] Nama Aliran Data Data produk Digunakan pada Member-proses 3

Deskripsi Berisi data yang digunakan untuk melihat data produk

Struktur data Id_kategori+id_produk Id_kategori

id_produk

[0-9] [0-9]

Nama Aliran data Data produk Digunakan pada Member-proses 4

Member-proses 4.1

Deskripsi Berisi tentang data produk

Struktur data Id_produk+nama_produk+berat_produk+harga+stok +jumlah Id_produk nama_produk berat_produk harga stok jumlah [0-9] [A-Z|a-z] [0-9] [0-9] [0-9] [0-9]

Nama Aliran data Data pengiriman Digunakan pada Member-proses 4

Member-proses 4.3

Deskripsi Berisi tentang data pengiriman

Struktur data Nama_penerima+ alamat_p+id_kota+ id_jenispengiriman +kodeposp+nohp_p

Nama_penerima alamat_p

(68)

id_kota id_jenispengiriman kodeposp nohp_p [0-9] [0-9] [0-9] [0-9]

Nama Aliran data Data produk+ Data pengiriman Digunakan pada Member-proses 4

Member-proses 4.4

Deskripsi Berisi tentang data produk dan data pengiriman

Struktur data Id_produk+nama_produk+berat_produk+harga+stok +Nama_penerima+ alamat_p+id_ongkoskirim+kodeposp+nohp_p+tgl_trans aksi Id_produk nama_produk berat_produk harga stok Nama_penerima alamat_p id_ongkoskirim kodeposp nohp_p tgl_transaksi [0-9] [A-Z|a-z] [0-9] [0-9] [0-9] [A-Z|a-z] [A-Z|a-z|0-9] [0-9] [0-9] [0-9] [0-9]

Nama Aliran data Data pembayaran Digunakan pada Member-proses 4

Member-proses 4.5

Deskripsi Berisi tentang data pembayaran pembelian

Struktur data id_konfirmasi+id_transaksi+user_email+tgl_bayar +bayar_total id_konfirmasi id_transaksi user_email tgl_bayar bayar_total [0-9] [0-9] [A-Z|a-z] [0-9] [0-9]

Nama Aliran Data Data status pembelian yang akan diedit Digunakan pada Admin-proses 4

Admin-proses 4.6

Deskripsi Berisi data pembelian yang akan diedit status nya

Struktur data

id_transaksi+ user_email nama_penerima+ alamat_p +id_kota+ kodepos_p+ nohp_p+ tgl_transaksi+ batas_pembayaran +tgl_kirim+ status_p+ berat_total+ jumlah_pesanan+ total_ongkos+ total_bayar+id_detailtransaksi +id_transaksi+ id_stok+ berat+ harga_produk jumlah+ sub_total

(69)

user_email nama_penerima alamat_p id_kota kodepos_p nohp_p tgl_transaksi batas_pembayaran tgl_kirim status_p berat_total jumlah_pesanan total_ongkos total_bayar id_detailtransaksi id_transaksi id_stok berat harga_produk jumlah sub_total [A-Z|a-z|0-9] [A-Z|a-z|0-9] [A-Z|a-z|0-9] [0-9] [0-9] [0-9] [0-9] [0-9] [0-9] [A-Z|a-z ] [0-9] [0-9] [0-9] [0-9] [0-9] [0-9] [0-9] [0-9] [0-9] [0-9] Nama Aliran data Data retur Digunakan pada Member-proses 5

Member-proses 5.1

Deskripsi Berisi data yang akan diretur

Struktur data Id_transaksi+id_retur+id_detaitransaksi+user_email +jumlah+alasan Id_transaksi id_retur id_ detaitransaksi user_email jumlah alasan [0-9] [0-9] [0-9] [A-Z|a-z] [0-9] [A-Z|a-z]

Nama Aliran data Data edit status retur Digunakan pada Member-proses 5

Member-proses 5.2

Deskripsi Berisi data yang diretur yang akan diubah statusnya Struktur data Id_transaksi+id_retur+id_ detailtransaksi

(70)

Nama Aliran data Data Profil (member) Digunakan pada Member-proses 7

Member-proses 7.1

Deskripsi Berisi data member yang terdaftar situs e-commerce

Struktur data User_email +nama+ alamat+ id_kota+kodepos +nohp User_email nama alamat id_kota kodepos nohp [A-Z|a-z|0-9] [A-Z|a-z] [A-Z|a-z|0-9] [0-9] [0-9] [0-9]

Nama Aliran data Data password (member) Digunakan pada Member-proses 7.

Member-proses 7.3

Deskripsi Berisi data password yang terdaftar situs e-commerce

Struktur data User_email+password User_email

password

[A-Z|a-z|0-9] [A-Z|a-z|0-9]

Nama Aliran data Data lihat laporan pembelian Digunakan pada Admin-proses 8

Admin-proses 8.1

Deskripsi Berisi tentang data laporan pembelian Struktur data Tgl +bulan+tahun

Tgl Bulan tahun [0-9] [0-9] [0-9]

Nama Aliran data Data cetak laporan pembelian Digunakan pada Admin-proses 8

Admin-proses 8.2
