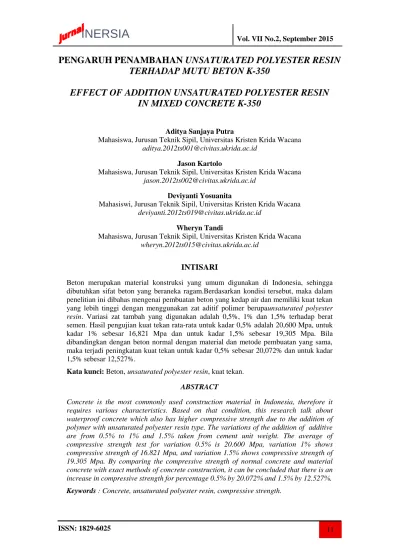

PENGARUH PENAMBAHAN UNSATURATED POLYESTER RESIN TERHADAP MUTU BETON K-350 EFFECT OF ADDITION UNSATURATED POLYESTER RESIN IN MIXED CONCRETE K-350

(1)

INERSIA

_{Vol. VII No.2, September 2015}

jurnal

PENGARUH PENAMBAHAN UNSATURATED POLYESTER RESIN

TERHADAP MUTU BETON K-350

EFFECT OF ADDITION UNSATURATED POLYESTER RESIN

IN MIXED CONCRETE K-350

Aditya Sanjaya Putra

Mahasiswa, Jurusan Teknik Sipil, Universitas Kristen Krida Wacana

aditya.2012ts001@civitas.ukrida.ac.id Jason Kartolo

jason.2012ts002@civitas.ukrida.ac.id Deviyanti Yosuanita

Mahasiswi, Jurusan Teknik Sipil, Universitas Kristen Krida Wacana

deviyanti.2012ts019@civitas.ukrida.ac.id Wheryn Tandi

wheryn.2012ts015@civitas.ukrida.ac.id

INTISARI

Beton merupakan material konstruksi yang umum digunakan di Indonesia, sehingga dibutuhkan sifat beton yang beraneka ragam.Berdasarkan kondisi tersebut, maka dalam penelitian ini dibahas mengenai pembuatan beton yang kedap air dan memiliki kuat tekan yang lebih tinggi dengan menggunakan zat aditif polimer berupaunsaturated polyester

resin. Variasi zat tambah yang digunakan adalah 0,5%, 1% dan 1,5% terhadap berat

semen. Hasil pengujian kuat tekan rata-rata untuk kadar 0,5% adalah 20,600 Mpa, untuk kadar 1% sebesar 16,821 Mpa dan untuk kadar 1,5% sebesar 19,305 Mpa. Bila dibandingkan dengan beton normal dengan material dan metode pembuatan yang sama, maka terjadi peningkatan kuat tekan untuk kadar 0,5% sebesar 20,072% dan untuk kadar 1,5% sebesar 12,527%.

Kata kunci: Beton, unsaturated polyester resin, kuat tekan.

ABSTRACT

Concrete is the most commonly used construction material in Indonesia, therefore it requires various characteristics. Based on that condition, this research talk about waterproof concrete which also has higher compressive strength due to the addition of polymer with unsaturated polyester resin type. The variations of the addition of additive are from 0.5% to 1% and 1.5% taken from cement unit weight. The average of compressive strength test for variation 0.5% is 20.600 Mpa, variation 1% shows compressive strength of 16.821 Mpa, and variation 1.5% shows compressive strength of 19.305 Mpa. By comparing the compressive strength of normal concrete and material concrete with exact methods of concrete construction, it can be concluded that there is an increase in compressive strength for percentage 0.5% by 20.072% and 1.5% by 12.527%.

(2)

INERSIA

jurnal

PENDAHULUAN

Indonesia merupakan salah satu negara berkembang yang sedang melakukan pembangunan di berbagai sektor. Tingkat pembangunan yang terus berkembang tentu memerlukan bahan material dengan spesifikasi tertentu. Sebagai negara dengan iklim tropis tentu lebih cocok menggunakan beton sebagai material utama dalam konstruksi.

Dalam perencanaan beton tersebut, harus diperhatikan tujuan penggunaan dari beton tersebut agar beton yang dihasilkan tepat sasaran. Sebagai contoh beberapa hal yang menjadi bahan pertimbangan dalam pembuatan beton adalah mengenai kekuatan, daya tahan, porositas. Dengan alasan tersebut, dalam penelitian ini, dilakukan pengujian terhadap penambahan polimer jenisUnsaturated Polyester Resin atau yang biasa disebut Resin terhadap kekuatan beton tersebut.

LANDASAN TEORI

Penambahan polimer pada beton dapat mempercepat waktu pengerasan (setting

time) dan menutup rongga-rongga pada

beton sehingga memiliki ketahanan yang lebih tinggi terhadap kelembaban tinggi. Selain itu penambahan polimer pada beton juga dapat digunakan pada lantai sehingga memiliki sifat anti korosif.

Unsaturated Polyester Resin atau yang pada

umumnya di sebut resin merupakan suatu bahan kimia yang berbentuk resin cair dengan viskositas yang relatif rendah, sehingga dapat mengeras pada suhu kamar dengan menggunakan katalis tanpa menghasilkan gas sebagai efek samping.

Unsaturated Polyester Resin (UPR) adalah

jenis polimer termoset. UPR terbuat dari reaksi polimerisasi antara asam dikarboksilat dengan glikol. Polimer dilarutkan dalam monomer reaktif seperti styrene untuk menghasilkan cairan dengan viskositas rendah. Ketika mengering, monomer akan bereaksi dengan ikatan tak jenuh pada polimer dan berubah menjadi struktur termoset padat. Dalam industri komposit, pemakaian Unsaturated Polyester Resin (UPR) memiliki angka yang cukup besar, yaitu 75% dari total resin yang digunakan.

Polimer merupakan senyawa kimia yang mempunyai massa molekul sangat tunggi dan tersusun dari unit tulangan sederhana yang tergabung melalui proses polimerisasi. Kata polimer berasal dari bahasa Yunani πολύς (polus yang berarti banyak) dan μέρος (meros yang berarti bagian), yang mana menunjuk pada struktur polimer yang tersusun atas unit ulangan. Unit ulangan polimer adalah molekul sederhana bermassa rendah yang disebut dengan monomer. Polimer terbuat dari ratusan hingga ribuan unit monomer, hampir sama dengan makromolekul. Contoh makromolekul adalah karbohidrat, lipida dan protein, sedangkan contoh polimer adalah PVC, polietena.

Semua polimer merupakan makromolekul, sedangkan tidak semua makromolekul adalah polimer. Polimer mempunyai banyak variasi sifat, dan itulah mengapa polimer mempunyai banyak sekali kegunaan dalam kehidupan sehari-hari. Di era modern seperti sekarang ini, hampir setiap bagian hidup manusia melibatkan polimer, antara lain plastik, elastomer, serat, cat dan bahan pelapis. Penggunaan polimer dalam perkakas rumah tangga, alat transportasi, alat komunikasi dan alat elektronika sangat besar cakupannya.

Polimer merupakan sebuah produk hasil pembentukan dari beberapa monomer yang disebut tahap polimerisasi. Polimerisasi adalah proses pembentukan polimer dari unit monomer. Berdasarkan mekanismenya, polimerisasi dikategorikan menjadi dua jenis, yaitu polimerisasi adisi dan polimerisasi kondensasi. Polimerisasi adisi adalah peristiwa pembentukan polimer oleh penggabungan monomer yang mempunyai ikatan rangkap. Sedangkan polimerisasi kondensasi adalah pembentukan polimer melalui penggabungan monomer yang mempunyai gugus fungsi yang dapat bereaksi.

METODOLOGI PENELITIAN

Penelitian mengenai pengaruh penambahan zat aditif polimer berupa Unsaturated

Polyester Resin ini dilakukan di

Laboratorium Teknik Sipil, Universitas Kristen Krida Wacana. Sumber acuan yang digunakan untuk perhitungan mix design

(3)

INERSIA

jurnal

adalahstandar perancangan oleh Departemen Pekerjaan Umum di Indonesia dan dimuat dalam buku Standar No. SK. SNI. 03-2834-2000 dengan judul “ Tata Cara Pembuatan Rencana Campuran Beton Normal”.

Dalam penelitian ini kuat tekan rencana, f’c sebesar 29,05 Mpa. Dengan bantuan garis bantu pada Tabel 1 dan Grafik 1 pada SNI 03-2834-2000, didapatkan nilai faktor air semen untuk kuat tekan rencana tersebut adalah 0,45. Nilai slump yang digunakan adalah (8 ± 2) cm dengan ukuran maksimum agregat kasar adalah 20 mm. Berat isi beton adalah 2775 kg/m3_{. Hasil dari perhitungan}

mix design adalah berat seluruh komponen

yang digunakan untuk setiap campuran 1 m3

yaitu semen sebesar 455,56 kg, air sebesar 206,52 liter , agregat halus sebesar 864,91 kg dan agregat kasar sebesar 1248,92 kg. Langkah selanjutnya adalah pembuatan benda uji dengan tiga buah variasi kadar zat aditif unsaturated polyester resin yaitu sebesar 0,5%, 1% dan 1,5% dari berat semen. Pengujian benda uji dilakukan pada umur 14 dan 28 hari dengan menggunakan standard SNI 03-1974-1990 dan ASTM C 617 untuk proses capping.

Setelah hasil kuat tekan didapatkan, langkah selanjutnya adalah analisa hasil untuk menentukan pengaruh penambahan zat aditif

unsaturated polyester resin terhadap beton

normal. Dalam penelitian ini tidak ada variabel lain yang berpengaruh terhadap hasil kuat tekan selain penambahan kadar zat aditif unsaturated polyester resin.

Alat yang digunakan dalam penelitian ini adalah peralatan standar yang digunakan untuk pembuatan beton secara manual, yaitu ember, timbangan, sekop, cangkul, gelas ukur, mold, sendok semen, alat uji slump, penggaris dengan bahan yang digunakan berupa agregat halus berupa pasir, agregat kasar, semen, air dan zat aditif Unsaturated

Polyester Resin.

HASIL DAN PEMBAHASAN

Pengujian kuat tekan dilakukan pada umur 14 dan 28 hari untuk semua kadar zat aditif

unsaturated polyester resin. Hasil pengujian

kuat tekan dengan kadar zat aditif unsaturated

polyester resin 0,5% ditampilkan dalam

Tabel 1.

Tabel 1. Pengujian Kuat Tekan Beton

Kadar 0,5% No Berat (kg) Kuat Tekan (MPa) 1 11,780 24,030 2 11,710 26,166 3 11,740 17,088 4 11,480 18,156 5 11,520 25,632 6 12,050 21,616 7 11,890 16,917 8 11,860 16,917 9 11,800 19,737 10 11,720 19,737 Rata-Rata 20,600

Pada Tabel 1, dapat dilihat bahwa kuat tekan rata-rata untuk beton polimer dengan kadar 0,5% sebesar 20,6 Mpa dengan nilai slump sebesar 8 cm. Hasil pengujian Kuat tekan beton dengan kadar zat aditif unsaturated

polyester resin 1% ditampilkan pada Tabel

2.

Kadar 1% No Berat (kg) Kuat Tekan (MPa) 1 12,000 13,884 2 12,170 25,632 3 11,720 20,292 4 11,900 18,156 5 11,880 19,224 6 12,040 21,616 7 11,165 11,278 8 12,000 11,278 9 12,180 9,938 10 12,180 16,917 Rata-Rata 16,821

Pada Tabel 2, dapat dilihat bahwa kuat tekan rata-rata untuk beton polimer dengan kadar 1% sebesar 16,821 Mpa dengan nilai slump sebesar 10 cm. Hasil pengujian Kuat tekan beton dengan kadar zat aditif unsaturated

polyester resin 1,5% ditampilkan pada Tabel

3.

Kadar 1,5% No Berat (kg) Kuat Tekan (MPa) 1 11,860 26,700

(4)

INERSIA

jurnal

2 12,000 26,166 3 11,980 24,030 4 11,930 16,554 5 12,150 15,486 6 12,250 21,616 7 12,150 13,158 8 11,960 11,748 9 12,060 14,098 10 11,930 23,496 Rata-Rata 19,305

Pada Tabel 3, dapat dilihat bahwa kuat tekan rata-rata untuk beton polimer dengan kadar 1,5% sebesar 19,305 dengan nilai slump sebesar 8 cm.

Untuk dapat mengetahui pengaruh dari penambahan zat aditif tersebut, harus diketahui terlebih dahulu hasil pengujian tekan dari beton normal yang dibuat dengan cara dan bahan yang sama, seperti pada tabel 4 berikut :

Normal No Berat (kg) Kuat Tekan (Mpa) 1 12,207 18,797 2 12,331 15,905 3 12,538 17,351 4 12,445 16,020 5 12,300 16,554 6 12,460 23,496 7 12,233 15,507 8 12,300 15,038 9 12,222 15,977 10 12,141 16,917 Rata-Rata 17,156

Pada Tabel 4, dapat dilihat bahwa kuat tekan rata-rata untuk beton normal sebesar 17,156 Mpa dengan nilai slump sebesar 10 cm. Untuk dapat mengetahui pengaruh dari penambahan zat aditif unsaturated polyester

resin terhadap kuat tekan beton normal,

maka perlu dilakukan perbandingan terhadap kuat tekan beton normal. Hasil dari perbandingan kuat tekan antara beton normal dengan kuat tekan beton dengan zat aditif unsaturated polyester resin

ditampilkan dalam Gambar 1.

(5)

INERSIA

jurnal

Dari Gambar 1, dapat dilihat bahwa pengaruh penambahan zat aditif

unsaturated polyester resin tidak selalu

meningkatkan kuat tekan. Pada penambahan 0,5% dan 1,5% kuat tekan yang dihasilkan meningkat, tetapi pada penambahan 1% kuat tekan yang dihasilkan menurun.

KESIMPULAN DAN SARAN

Berdasarkan hasil pengujian yang didapatkan melalui pengujian kuat tekan pada beton yang ditambahkan zat aditif berupa Unsaturated Polyester Resin dengan menggunakan metode perancangan beton yang tertera pada SNI 03-2834-2000, didapatkan hasil berupa nilai kuat tekan rata – rata pada kadar 0,5% adalah 20,6 Mpa ; untuk kadar 1% adalah 16,821 Mpa dan untuk kadar 1,5% adalah 19,305 Mpa. Bila dibandingkan dengan kuat tekan beton normal, maka terjadi peningkatan kuat tekan beton pada penggunaan kadar 0,5% sebesar 20,072% dan pada kadar 1,5% sebesar 12,527%.

DAFTAR PUSTAKA

ASTM C 617/C 617 M Standard, Standard

Practice for Capping Cylindrical Concrete Specimens

Efendy, H. 2009. Studi Strukturmikro Pengikatan Resin Epoksi pada Beton.

Jurnal Penelitian Enjiniring. Vol. 12,

No. 2, Tahun 2009 hal 135-140 Isneini, M. 2009. Kerusakan dan Perkuatan

Struktur Beton Bertulang. Jurnal

Rekayasa. Vol. 13, No 3.

Raya, P.J. 2014. YUKALAC Unsaturated

Polyester Resin. Retrieved from

http://www.justus.co.id/?category/2/y ukalac_unsaturated_polyester_resin/2 2/id

Standar Nasional Indonesia 03-1974-1990,

Metode Pengujian Kuat Tekan Beton.

Pusjatan-Balitbang PU.

Metode Pengujian Slump Beton Semen Portland. Pusjatan-Balitbang

PU.

Tata Cara Pembuatan Rencana Campuran Beton Normal.

Pusjatan-Balitbang PU.

SS, Purwanto. 2012. Kuat Tekan Beton dengan Penambahan Polimer jenis Polyethelene. Jurnal Teknik Sipil,

Fakultas Teknik, Universitas
