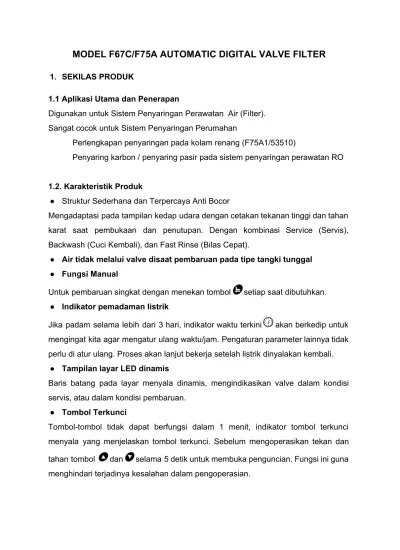

MODEL F67C/F75A AUTOMATIC DIGITAL VALVE FILTER

MODEL F67C/F75A AUTOMATIC DIGITAL VALVE FILTER

  1. SEKILAS PRODUK    1.1 Aplikasi Utama dan Penerapan  Digunakan untuk Sistem Penyaringan Perawatan  Air (Filter).   Sangat cocok untuk Sistem Penyaringan Perumahan  Perlengkapan penyaringan pada kolam renang (F75A1/53510)  Penyaring karbon / penyaring pasir pada sistem penyaringan perawatan RO    1.2. Karakteristik Produk   ● Struktur Sederhana dan Terpercaya Anti Bocor

Mengadaptasi pada tampilan kedap udara dengan cetakan tekanan tinggi dan tahan        karat saat pembukaan dan penutupan. Dengan kombinasi Service (Servis),        Backwash (Cuci Kembali), dan Fast Rinse (Bilas Cepat).

● Air tidak melalui valve disaat pembaruan pada tipe tangki tunggal  ● Fungsi Manual

Untuk pembaruan singkat dengan menekan tombol _​setiap saat dibutuhkan.

● Indikator pemadaman listrik

Jika padam selama lebih dari 3 hari, indikator waktu terkini      _​akan berkedip untuk      mengingat kita agar mengatur ulang waktu/jam. Pengaturan parameter lainnya tidak        perlu di atur ulang. Proses akan lanjut bekerja setelah listrik dinyalakan kembali.

● Tampilan layar LED dinamis

Baris batang pada layar menyala dinamis, mengindikasikan valve dalam kondisi        servis, atau dalam kondisi pembaruan.

● Tombol Terkunci

Tombol­tombol tidak dapat berfungsi dalam 1 menit, indikator tombol terkunci        menyala yang menjelaskan tombol terkunci. Sebelum mengoperasikan tekan dan        tahan tombol    dan selama 5 detik untuk membuka penguncian. Fungsi ini guna        menghindari terjadinya kesalahan dalam pengoperasian.

● Frekuensi membilas

Dapat diatur membilas berkali­kali, berarti beberapa kali cuci kembali dan bilas cepat        dalam satu kali servis. Sangat baik untuk membersihkan media filter (Untuk lebih        jelas lihat petunjuk pada hal. 10)

● Terdapat 2 (dua) macam tipe jam arloji

Valve tipe jam arloji dapat dipilih untuk servis menurut jam, menurut pengaturan        saklar merah pada papan kontrol utama menjadi “1” (lihat pada gambar 3­1).        Arahkan ke “ON” yang berarti tipe jam arloji servis menurut hari, “1” berarti tipe jam        arloji servis menurut jam. (Perhatian: setelah mengatur saklar, harap restart daya        (power)).

● Fungsi Interlock (berpautan)

Memiliki fungsi Interlock (berpautan) untuk menunjukkan hanya ada satu valve yang        melakukan pembilasan tetapi pada valve lainnya melakukan servis yang terpasang        paralel dalam satu sistem. Pada sistem perawatan beragam tahapan seperti RO        sebelum perawatan, ketika beberapa valve berada dalam satu rangkaian, terdapat        hanya satu valve yang melakukan pembilasan untuk memastikan air mengalir setiap        saat. (Penerapan lihat pada gambar 3­10)

● Sinyal Output

Terdapat konektor sinyal output pada papan kontrol utama. Untuk mengontrol        pemasangan kabel luar (Lihat pada gambar 3­2 s/d 3­9). Ada 2 macam mode output:        mode b­01: Menyalakan tanda pembaruan dimulai dan pembaruan diakhiri; Mode        b­02: Sinyal tersedia hanya pada interval (jeda atau selang) putaran pembilasan dan        dalam servis.

● Input penanganan jarak jauh

Konektor ini dapat menerima sinyal dari luar, digunakan bersamaan dengan PLC,        dan komputer, dsb. untuk mengatur valve. (Penerapan lihat pada gambar 3­12).

● Output pelepas tekanan

Valve akan menghentikan air yang mengalir ke saluran pembuangan pada saat        putaran pembaruan (Sama seperti sinyal output b­02). Hal ini dapat dijumpai pada        beberapa sistem perawatan air, sebagai contoh Air Sumur, sebuah pompa        pendorong terpasang pada air masuk untuk meningkatkan tekanan air yang masuk        dalam sistem, pemutusan ini dapat menyebabkan tekanan dalam air masuk mengalir        terlalu cepat sehingga dapat merusak valve. Output pelepas tekanan dapat        digunakan untuk menghindari kejadian ini. (Penerapan lihat pada Gambar 3­11).  ● Seluruh parameter dapat dimodifikasi  Merujuk pada kualitas air dan penggunaan, parameter dalam proses dapat diubah.  1.3. Kondisi Servis  Filter Valve harus digunakan dengan kondisi sebagai berikut:   Items  Persyaratan

Kondisi Kerja  Tekanan Air  0,15 MPa ~ 0,6 MPa

Temperatur Air  5_​o​_C~50​o​_C  Lingkungan  Kerja  Temperatur  Lingkungan  5​o​C~50​o​C  Kelembaban Relatif  ⋜95% (25_​o​_C)  Fasilitas Listrik  AC100 ~ 240V/50~60Hz  Kualitas Air

Masuk  Kekeruhan Air  <20FTU



Catatan: Parameter pada tabel diatas hanya cocok untuk penyaringan yang        disesuaikan pada valve filter kami. Ketika tingkat kekeruhan air melebihi dari kondisi        normal, kotoran yang akan masuk ke saluran air masuk harus diendapkan terlebih        dahulu.





Model  A(mm) _max  B(mm) _max  H(mm) _{max  Adaptor} Output

Flow Rate  m_​3​_/h  @0,3MPa  F67C  180  194  178,5  _DC12V,  1,5A  4,0  F67G  242  204  198

Model  A(mm) _max  B(mm) _max  H(mm) _{max  Adaptor} Output

Flow Rate  m_​3​_/h  @0,3MPa  F75A  220  346,5  230,5  _DC12V,  1,5A  10,0  F75B  216,5  346,5  247

1.5. Instalasi

A. Peringatan Instalasi

Sebelum instalasi, baca seluruh instruksi. Kemudian siapkan seluruh perangkat dan        peralatan yang dibutuhkan untuk instalasi. Produk instalasi, pipa dan perlengkapan        listrik harus dipasang oleh profesional untuk memastikan produk dapat berfungsi        secara normal.

Tampilan instalasi mengacu pada aturan pemasangan saluran pipa pada umumnya        dan spesifikasi air masuk, air keluar dan air pembuangan.



B.Lokasi Perangkat

1. Filter harus ditempatkan dekat ke tempat pembuangan.

2. Pastikan unit yang terpasang memiliki ruang yang cukup untuk pengoperasian        dan pemeliharaan.

3. Unit harus terlindungi dari alat pemanas (heater) dan tempat terbuka. Sinar        matahari atau hujan dapat merusak sistem instalasi.

4. Hindari sistem instalasi dari zat asam atau alkalin, magnetik atau gangguan

getar/guncangan  yang  kuat,  karena  beberapa  faktor  tersebut dapat

menimbulkan gangguan pada sistem.

5. Jangan memasang filter (saringan), pipa pembuangan pada keadaan temperatur        dibawah 5_​o​_{C atau diatas 50​}o​_C.

6. Satu hal penting sebagai rekomendasi untuk sistem instalasi yaitu hindari        terjadinya kebocoran air.

C. Sambungan Pipa Saluran

1. Memasang Valve Pengontrol.

a. Seperti Gambar 1­1, gunakan

ukuran yang sesuai untuk pipa          riser, lem pipa bagian bawah

dengan  bottom  strainer  dan

masukan kedalam tangki media,        potong bagian atas dari pipa          yang berlebih hingga sebatas        lubang permukaan tangki. Tutup

lubang  pipa  riser  untuk

menghindari  media  masuk

kedalam pipa.        _Gambar 1­1

b. Masukkan media kedalam tangki, dengan ketinggian media sesuai petunjuk        pada tangki yaitu ¾ dari volume tangki.

c. Lepas penutup pipa riser dan periksa apakah pipa riser sudah tepat berada        ditengah dalam tangki.

d. Pasang top strainer pada valve dan masukkan pipa riser melalui top strainer        pada valve dan kemudian pasang valve pengontrol pada lubang tangki putar

hingga erat.

2. Sambungan pipa saluran

a. Seperti pada Gambar 1­2, pasang pengukur tekanan (Pressure Gauge) pada        saluran air masuk (water inlet).

b. Pasang kran A, B, C dan D pada pipa saluran air masuk (inlet) dan air keluar        (outlet). Kran D sebagai kran pengecekan

c. Pasang kran pengecekan pada pipa saluran air keluar (outlet).

d. Pipa saluran air masuk (inlet) harus sejajar dengan pipa saluran air keluar        (outlet). Sambung pipa saluran air masuk dan air keluar dengan        menggunakan fixed holder.

  Gambar 1­2

Catatan:

● Jika membuat sambungan instalasi dengan solder tembaga, lakukan

penyambungan sebelum pipa­pipa disambungkan pada valve. Panas dari        solder dapat merusak perangkat yang terbuat dari plastik.

● Ketika memutar sambungan (fitting) pipa yang berulir dengan sambungan        (fitting) yang terbuat dari plastik, lakukan dengan hati­hati jangan sampai        salah memutar alur ulir kalau tidak valve dapat rusak.

3. Memasang pipa saluran pembuangan

Disambungkan langsung pada lubang pembuangan dengan menggunakan pipa

seperti UPVC.                        Gambar 1­3

Catatan:

● Valve pengontrol harus lebih tinggi dari saluran air pembuangan dan        sebaiknya jaraknya tidak jauh pipa pembuangan.

● Pastikan saluran pembuangan tidak terhubung/menempel pada selokan air        dan beri jarak antara keduanya, hindari air kotor tersedot masuk kedalam        perangkat perawatan air seperti pada gambar 1­3.

● Jika air pembuangan akan digunakan untuk keperluan lain. Harap gunakan        tempat penampungan lainnya. Dan juga beri ruangan secukupnya antara        tempat pembuangan dengan penampungan.    2. PENGATURAN DASAR DAN PENGGUNAAN  2.1. Fungsi Layar Pengaturan    Keterangan indikator pada layar:  ● Brine & Slow Rinse (Air Garam dan Bilas Lambat)  ● Brine Refill (Isi Ulang Air Garam)  ● Day (Hari)  ● Gallon (Galon)  ● CBM (Satuan Meter Kubik)  ● Hour (Jam)  ● Litre (Liter)

● Minute (Menit)  ● Fast Rinse (Bilas Cepat)  ● Enquiry/Setting (Pengecekan/Pengaturan)  ● Button Lock (Tombol Terkunci)  ● Up (Atas)  ● Down (Bawah)  ● Manual/Return (Manual/Kembali)  ● Menu/Confirm (Menu/Setuju)  ● Time of Day (Waktu Terkini)  ● Backwash (Cuci kembali)  ● Dynamic Display Stripe (Tampilan garis yang dinamis/berjalan)  ● Service (Servis/Sistem Bekerja)  ● Digital Area (Area tulisan digital)    A. Indikator Waktu_​ ​Terkini_​,   ● menyala, menampilkan waktu terkini.   B. Indikator Tombol Terkunci_​,

● Menyala, mengindikasikan tombol­tombol terkunci. Untuk sementara,

menekan sembarang tombol tidak berfungsi (Tidak berfungsi dalam 1 menit,

lampu _​akan menyala dan tombol­tombol terkunci).

● Solusi: tekan dan tahan kedua dan selama 5 detik hingga _​lampu mati.

C. Indikator Mode Program

● lampu menyala, masuk ke mode tampilan program. Gunakan      atau

 untuk melihat seluruh nilai.

● menyala berkedip, masuk ke mode pengaturan program. Tekan

atau untuk mengatur nilai.

D. Tombol Menu/Setuju_​.

● Tekan _​, lampu menyala, masuk ke mode tampilan program dan

gunakan  atau  untuk melihat seluruh nilai.

● Pada tampilan mode program, tekan        _​, menyala berkedip, masuk mode

pengaturan program, tekan  atau dan atur nilai/angka.

● Tekan _​setelah seluruh program selesai diatur, dan kemudian timbul        suara “Di” yang berarti seluruh pengaturan sudah sukses dan kembali        pada mode tampilan program.

E. Tombol Manual/Kembali_​.

● Tekan _​pada kondisi apapun, dapat melakukan ke tahap selanjutnya.        (Contoh: Tekan  _​disaat status servis, putaran pembaruan akan segera        dimulai; Tekan    _​ketika dalam status Backwash, akan menghentikan        proses Backwash (Cuci Kembali) dan langsung ke proses Brine & Slow        Rinse (Air Garam & Bilas Lambat)).

● Tekan _​dalam mode tampilan program, dan akan kembali ke Servis;        Tekan _​dalam mode pengaturan program, dan akan kembali ke tampilan        mode program.

● Tekan _​disaat mengatur angka/nilai, maka akan langsung kembali ke        mode tampilan program tanpa menyimpan angka/nilai pengaturan.

F. Bawah dan Atas_​

● Pada tampilan mode program, tekan atau untuk melihat angka/nilai.

● Pada mode pengaturan program, tekan      atau untuk mengatur

angka/nilai.

● Tekan dan tahan kedua        dan selama 5 detik untuk membuka status        tombol terkunci.



2.2. Pengaturan Dasar dan Penggunaan.  A. Spesifikasi Parameter.  Fungsi  Indi  kator  Setting  Pabrik  Pengaturan  Parameter  Instruksi  Waktu  Terkini    Acak  00:00~23:59  Atur waktu terkini ketika  menggunakan: “ : “ menyala  berkedip

Hari Servis    1­03D  0~99 Hari  Hanya untuk tipe jam arloji,

pembaruan berdasarkan hari

Jam Servis    1­20H  0~99 Jam  Hanya untuk tipe jam arloji,

pembaruan berdasarkan jam  Waktu  Pembilasan  02:00  02:00  00:00~23:59  Waktu Pembilasan: “ : ” lampu  menyala.  Frekuensi  Pembilasan  F­00  00  0 ~ 20  Frekuensi pembilasan. Contoh,  F­01: indikasi servis 1X, cuci  kembali dan bilas cepat 2X  Waktu Cuci

Kembali    10min  0~99:59  Waktu cuci kembali (menit), koreksi sampai detik  Waktu  Bilas Cepat    10min  0~99:59  Waktu Bilas Cepat (menit),  koreksi sampai detik  Mode  Kontrol  Output  b­01  01  01 or 02  Mode 01: Sinyal tanda  pembilasan dimulai menyala dan  pembilasan diakhiri. (lihat pada  gambar P5)  Mode 02: Sinyal tersedia hanya  pada waktu jeda putaran  pembilasan dan servis. (lihat pada  gambar P5)    B. Tampilan Proses  Status  Pengerjaan  Menampilkan antarmuka berputar pada gilirannya  Service  (Servis)

Backwash  (Cuci Kembali)             Fast Rinse  (Bilas Cepat)             Ilustrasi:

● Tampilan layar hanya akan menampilkan “­00­” ketika motor elektronik        menyala.

● Tampilan waktu terkini      menyala berkedip terus­menerus, seperti “12: 12”        berkedip, mengindikasikan pemadaman listrik yang lama. Mengingatkan kita        untuk mengatur ulang waktu terkini.

● Tampilan layar akan menunjukkan kode error seperti: :E1­” ketika sistem        dalam keadaan error.

● Proses pengerjaan: Servis→Cuci Kembali→Bilas Cepat

3. Penerapan  3.1. Flow Chart

3.2. Pengecekan dan Pengaturan Parameter

3.2.1. Pengecekan Parameter

Ketika lampu  menyala, tekan dan tahan kedua      dan selama 5 detik untuk        membuka status tombol terkunci; kemudian tekan      _​dan _​lampu menyala, masuk      ke mode tampilan program; tekan        untuk melihat setiap angka/nilai berdasarkan

proses dibawah ini. (Tekan  _​, keluar dan kembali ke status Servis).





3.2.2. Pengaturan Parameter

Pada mode tampilan program, tekan        _​dan masuk ke mode pengaturan program.

Tekan  atau untuk mengatur angka/nilai.



3.2.3. Langkah­langkah pengaturan parameter.

Items  Langkah­langkah Proses  Gambar

Waktu  Terkini

Ketika waktu terkini    menyala sekejap terus

menerus,  mengingatkan  untuk  mengatur

ulang;

1. Tekan _​untuk masuk ke mode tampilan

program; kedua lampu        _​dan

menyala; “ : “ menyala berkedip.

2. Tekan _​, kedua lampu       _​dan angka

Jam berkedip, lewat tombol        atau

untuk mengatur angka Jam;

3. Tekan _​kembali, kedua lampu    _​dan

angka Menit berkedip, lewat tombol

atau  untuk mengatur angka Menit;

4. Tekan _​dan terdengar suara “Di”, maka

Waktu  Pembilasan

1. Pada status tampilan waktu pembaruan,          tekan  _​dan masuk ke mode pengaturan          program.  _​dan Angka 02 akan menyala

berkedip, tekan  atau untuk mengatur

angka/nilai Jam;

2. Tekan _​kembali,  _​dan angka “00”

menyala berkedip, tekan      atau  untuk

mengatur angka/nilai Menit;

3. Tekan _​dan  terdengar  suara  “Di”,

kemudian pengaturan selesai, tekan

untuk kembali.



Frekuensi  Pembilasan

1. Pada  status  tampilan  Frekuensi

Pembilasan, ditampilkan “F­02”; tekan      dan masuk ke mode pengaturan program.

dan 02 menyala berkedip;

2. Tekan atau untuk mengatur angka;

3. Tekan _​dan  terdengar  suara  “Di”,

kemudian pengaturan selesai, tekan

untuk kembali.



Waktu  Servis

1. Pada  status  tampilan  Waktu Servis,

ditampilkan dan “1­03”; tekan     _​dan masuk    ke mode pengaturan program.        _​dan 03    menyala berkedip;

2. Tekan atau untuk mengatur angka;

3. Tekan _​dan  terdengar  suara  “Di”,

kemudian pengaturan selesai, tekan

untuk kembali.      Waktu Cuci  Kembali  1. Pada status tampilan waktu Cuci Kembali,  ditampilkan   dan angka “2­10:00”;  Tekan _​dan masuk ke mode pengaturan  program. _​dan angka 10:00 menyala  berkedip;

2. Tekan atau untuk mengatur waktu

Cuci Kembali;

3. Tekan _​dan terdengar suara “Di”

kemudian pengaturan selesai. tekan   untuk kembali  Waktu  Bilas Cepat  1. Pada status tampilan waktu bilas cepat,  ditampilkan   dan “3­10:00”, Tekan dan masuk ke mode pengaturan program, dan angka 10:00 menyala berkedip;

2. Tekan atau untuk mengatur angka;

3. Tekan dan terdengar suara “Di”  kemudian pengaturan selesai, tekan untuk kembali.      Mode   Sinyal  Output  1. Pada status tampilan mode sinyal output,  ditampilkan b­01, Tekan dan masuk ke  mode pengaturan program, _​dan angka  01 menyala berkedip;

2. Tekan atau untuk mengatur b­02;

3. Tekan dan terdengar suara “Di”  kemudian pengaturan selesai, tekan untuk kembali.         4. Percobaan

Setelah instalasi valve pengontrol arus multi fungsi pada tangki dengan pipa        konektor terpasang, begitu juga pengaturan parameter relevan selesai, harap        lakukan percobaan dengan langkah sebagai berikut:

A. Tutup kran air masuk B & C, dan buka kran bypass A. Setelah dibersihkan        dari materi asing didalam pipa, tutup kran bypass A. (seperti gambar 1­2)

B. Tekan _​dan atur ke posisi Backwash, ketika lampu      menyala, buka

dengan perlahan kran B air masuk dengan posisi sebesar ¼, alirkan air        hingga menuju tangki resin; anda dapat mendengar suara angin keluar dari        saluran pipa pembuangan. Setelah seluruh angin keluar dari pipa        pembuangan, selanjutnya buka kran B air masuk secara full dan bersihkan        seluruh material asing didalam tangki hingga air yang keluar benar­benar

bersih. Hal ini akan memakan waktu 8~10 menit untuk menyelesaikan seluruh        proses diatas.

C. Tekan , _​putar ke posisi dari Backwash (Cuci Kembali) ke Fast Rinse (Bilas        Cepat);   lampu menyala dan bilas cepat dimulai. Proses memakan waktu        10­15 menit hingga selesai.

D. Setelah Fast Rinse selesai, ambil air keluar untuk di test. Jika air sudah        memenuhi kriteria yang dibutuhkan, tekan        _​untuk mengakhiri bilas cepat;        kemudian valve kembali ke status servis; indikator       menyala dan proses      berjalan.

Ilustasi:

Dalam proses pembilasan, program akan selesai secara otomatis seiring dengan        diaturnya waktu; tekan tombol      _​akan mengakhiri sebuah langkah proses diawal        dan dapat lanjut ke proses berikutnya.

Catatan:

● Jika aliran air yang masuk terlalu deras/cepat, media dalam tangki dapat        rusak. Ketika aliran air yang masuk lambat, akan terdengar suara angin        kosong dari pipa.

● Setelah mengganti media filter, harap kosongkan udara dalam tangki media        menurut petunjuk arahan B.

● Pada proses percobaan, harap periksa situasi air dalam berbagai posisi untuk        memastikan tidak ada kebocoran pada media filter.

● Waktu untuk posisi Backwash, dan Fast Rinse dapat diatur dan dilakukan        berdasarkan anjuran kalkulasi Formulasi dari supplier.
