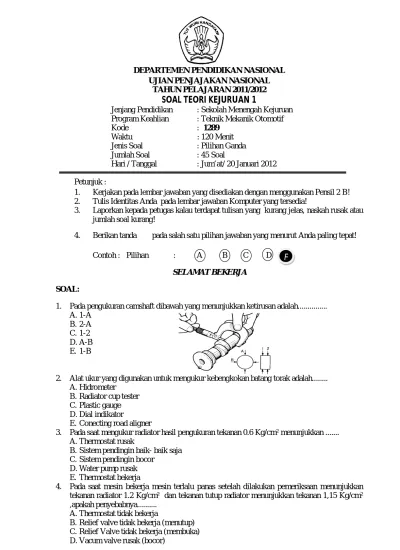

E DEPARTEMEN PENDIDIKAN NASIONAL
UJIAN PENJAJAKAN NASIONAL TAHUN PELAJARAN 2011/2012
SOAL TEORI KEJURUAN 1
Jenjang Pendidikan : Sekolah Menengah Kejuruan Program Keahlian : Teknik Mekanik Otomotif
Kode : 1289
Waktu : 120 Menit Jenis Soal : Pilihan Ganda
Jumlah Soal : 45 Soal
Hari / Tanggal : Jum’at/ 20 Januari 2012 Petunjuk :
1. Kerjakan pada lembar jawaban yang disediakan dengan menggunakan Pensil 2 B!
2. Tulis Identitas Anda pada lembar jawaban Komputer yang tersedia!
3. Laporkan kepada petugas kalau terdapat tulisan yang kurang jelas, naskah rusak atau jumlah soal kurang!
4. Berikan tanda
●
pada salah satu pilihan jawaban yang menurut Anda paling tepat!Contoh : Pilihan : A B C D SELAMAT BEKERJA
SOAL:
1. Pada pengukuran camshaft dibawah yang menunjukkan ketirusan adalah...
A. 1-A B. 2-A C. 1-2 D. A-B E. 1-B
2. Alat ukur yang digunakan untuk mengukur kebengkokan batang torak adalah...
A. Hidrometer
B. Radiator cup tester C. Plastic gauge D. Dial indikator
E. Conecting road aligner
3. Pada saat mengukur radiator hasil pengukuran tekanan 0.6 Kg/cm² menunjukkan ...
A. Thermostat rusak
B. Sistem pendingin baik- baik saja C. Sistem pendingin bocor
D. Water pump rusak E. Thermostat bekerja
4. Pada saat mesin bekerja mesin terlalu panas setelah dilakukan pemeriksaan menunjukkan tekanan radiator 1.2 Kg/cm² dan tekanan tutup radiator menunjukkan tekanan 1,15 Kg/cm² ,apakah penyebabnya...
A. Thermostat tidak bekerja
B. Relief valve tidak bekerja (menutup) C. Relief Valve tidak bekerja (membuka) D. Vacum valve rusak (bocor)
2 5. Sistem karburator dibawah ini angka 1-2-4-6 dan 7 menunjukkan...
A. Spring A-primery main jet-
power valve-power jet- main nozle B. Spring B- primery main jet-
power valve-power jet- main nozle C. Spring A- power jet- power valve-
primary main jet-main nozle D. Spring B- power jet- power valve-
primary main jet-main nozle E. Power piston-primery main jet-
power valve-power jet- main nozle
6. Pada saat kendaraan berjalan beban berat dan posisi katup membuka penuh mesin membutuhkan tenaga yang lebih besar, pada karburator sistem apakah yang bekerja ...
A. Axeleration system B. Hot idle compensator C. Power system
D. Primery high Speed System E. Secundery high speed system
7. Gambar disamping berurutan no 2,5,6,dan 7 menunnjukkan ...
A. Pressure spring,washer,pressure pin,injection nozzle assembly B. Retaining nut,pressure pin, distance piece,injection nozzle assembly C. Retaining nut,pressure pin, injection nozzle assembly,distance piece D. Pressure pin,pressure spring,washer,injection nozzle assembly E. Presure pin, pressure spring,washer,distance piece
8. Gambar dibawah menunjukkan cara Kerja pompa injeksi,manakah yang tidak terjadi pemampatan/penekanan………. …….
A. 1 dan 2 B. 2 dan 3 C. 3 dan 4 D. 4 dan 1 E. 1 dan 3
9. Pada saat mesin bensin sudah panas (mencapai suhu kerja mesin) maka, perlu melakukan penyetelan ...
A. Celah katup, sudut dwell B. Saat pengapian, putaran mesin C. Saat pengapian, sudut dwell D. Putaran mesin, celah katup E. Celah katup, saat pengapian
7
2 4 1
3
6
5
1
3 4 5 6 7 8 2
1 2 3 4
3 10. Dari diagram diperoleh data, Silinder 1 Kompresi,silinder 2 Hisap, Silinder 3 Usaha, dan
silinder 4 buang, maka motor 4 tak 4 silinder mempunyai ” F.O ” ...
A. 1-4-3-2 B. 1-2-4-3 C. 1-3-4-2 D. 1-3-2-4 E. 1-4-2-3
11. Komponen no.2-6-7 Menunjukkan ...
A. Batang katup, Manifold, dudukan katup B. Pegas katup, Busi,water Jacket
C. Manifold, Batang katup, dudukan katup D. Busi, water jacket, dudukan katup E. Batang katup, Busi, manifold
12. Pemeriksaan komponen kopling no 1,2,3 menunjukkan pemeriksaan...
A. Pilot bearing,Kebebasan release bearing, Kedalaman dan lebar diafragma spring B. Kebebasan release bearing, pilot bearng, Kedalaman dan lebar diafragma spring
C. Kebebasan pilot bearing, Kebebasan release bearing,Kedalaman dan lebar diafragma spring
D. Keretakan pressure plate, kebebasan release bearing, Kedalaman dan lebar diafragma spring
E. Runout, Kebebasan release bearing, Kedalaman dan lebar diafragma spring
13. Kerusakan yang terjadi pada plat kopling akibat keausan yang terjadi akan menyebabkan...
A. Tenaga mesin berkurang
B. Pemakaian bahan bakar lebih hemat C. Getaran pada body kendaraan D. Timbulnya suara abnormal E. Putaran mesin tidak stabil
14. Pada gambar berikut jumlah gigi transmisi pada roda gigi A= 15 Teeth, B= 30 Teeth, C= 16 Teeth dan D= 24, bila putaran input shaft 1800 rpm, maka putaran output shaft adalah ...
A. 60 Rpm B. 120 Rpm C. 400 Rpm D. 600 Rpm E. 800 Rpm
15. Saat transmisi sudah berhubungan tuas dilepas ,tiba-tiba hubungan transmisi lepas (loncat dari hubungan), kemungkinan transmisi perlu perbaikan pada……. …
A. Counter Gear B. Gigi tingkat C. Poros input
D. Pengunci Release fork E. Idler Gear
1 2 3
Output shaft
Input shaft A
B C
D
4 16. Gambar dibawah ini secara berurutan no 1,2 dan 3 menunjukkan pemeriksaan ...
A. Run out, backlash, pre load B. Backlash, pre load, run out C. Backlash, run out, pre load D. Run out, endplay, free play E. Run out, endplay, backlash
17. Gambar disamping menunjukkan ...
A. Menyetel beban mula bantalan samping B. Menyetel beban mula ring gear
C. Menyetel run out D. Menyetel endplay E. Menyetel free play
18. Gambar dibawah secara berurutan no 1,2 dan 3 menunjukkan jenis ...
A. Three-quarter floating, semi floating, full floating B. Semi floating, three quarter floating, full floating C. Semi floating, three quarter floating,independent D. Independent, semi floating , three quarter floating E. Full floating, semi floating, three quarter floating 19. Komponen no 1,2,3,4,dan 5 menunjukkan ...
A. Sleeve joint,snapring,yoke,spider,bearing cup B. Sleeve joint,spider,yoke,snapring,bearing cup C. Spider,sleeve joint, yoke, snapring,bearing cup D. Yoke, sleeve joint, spider, snapring, bearing cup E. Yoke,spider,sleeve joint,snapring, bearing cup
20. Angka 70 pada spesifikasi ban seperti 225 / 70 R 22.5 140 137 J menunjukkan … A. Lebar ban dalam Inchi
B. Lebar ban dalam mm C. Aspek ratio dalam % D. Aspek ratio dalam Inchi E. Tinggi Ban
21. Akibat tekanan ban kurang,kecuali, ...
A. Bahan bakar menjadi lebih boros B. Kemudi berat
C. Tepi ban lebih cepat aus D. Tread cepat aus
E. Pada kecepatan tinggi terjadi standing wave
1 2 3
2 3
1
1
3
6
4 2
5
5 22. Jenis dan konstruksi rem tipe leading dan trailing pada gambar dibawah, apabila digunakan maju
terus maka ...
A. Leading dan trailing shoe akan bekerja bergantian B. Trailing shoe lebih cepat aus
C. Leading shoe akan terasa panas D. Trailing shoe cenderung bergetar E. Leading shoe lebih cepat aus
23. Pada gambar di bawah untuk menyetel tinggi pedal dan gerak bebas pedal rem adalah...
A. 1 dan 2 B. 1 dan 3 C. 2 dan 3 D. 4 dan 5 E. 3 dan 5
24. Gambar di bawah no 2,3,4 menunjukkan ...
A. Tie rod,pinion gear, rack B. Ball joint, tie rod, rack C. Ball joint,pinion gear, rack D. Tie rod, rack, pinion gear E. Ball joint,penutup debu,rack
25. Kemudi cenderung kearah kanan,kemungkinan kerusakan…….
A. Penyetelann Backlash tidak tepat B. Kebebasan roda kemudi tidak ada
C. Bosh Strut bare bagian kanan Rusak/mengeras/aus D. Minyak pelumas kering
E. Stabilizer patah
26. Saat kendaraan berjalan kemudi terlalu responsif,perlu perbaikan pada ……...
A. Kebebasan roda kemudi B. Stabilizer
C. Shock absorber D. Stering Main shaft E. Stering Knuckel
27. Gambar no 1,5, dan 8 Menunjukkan……….
A. Shock absorber,spring, lower arm B. Shock absorber, lower ball joint,spring C. Spring,ball joint,Lower arm
D. Spring, Lower arm, ball joint E. Steering knuckle, spring, ball joint
1 2
3 4
5 6
6 28. Tidak termasuk perawatan suspensi independent …….
A. Memeriksa kekencangan baut baut suspensi B. Tekanan angin ban
C. Memberikan stempet pada komponen balljoint menggunakan alat khusus (greesgun) D. Memeriksa dust cover dari kerusakan atau sobek
E. Memeriksa kerja shock absorber dari kemungkinan terjadi kebocoran
29. Pada saat lampu tanda belok dinyalakan ke posisi kanan lampu depan nyala tapi redup sedangkan lampu belakang menyala redup sekali apakah penyebabnya ...
A. Lampu mati B. Kabel putus C. Sekring putus D. Relay mati
E. Massa/ground kurang
30. Untuk mengoperasikan lampu Dekat ( pengendali positif), maka rangkaian harus dihubungkan melalui terminal
A. 3-4-5-6-7-11 B. 3-4-5-6-7-10 C. 3-4-5-6-7-9 D. 3-4-5-6-8-9 E. 3-4-5-6-8-10
31. Pada saat kendaraan bergerak mundur lampu tanda mundur tidak menyala, setelah di periksa arus listrik dari ACC pada kunci kontak ada tetapi tidak sampai ke lampu, sedangkan lampu diperiksa tidak putus , bagian apakah yang mengalami kerusakan ...,.
A. Skring B. Relay
C. Saklar mundur D. Combinatin swit E. Dimmer swit
32. Gambar di bawah secara berurutan no. 2,3 dan 6 adalah ...
A. Pinion gear, hold in coil,pull in coil B. Hold in coil, pull in coil, armature brake C. Hold in coil, pull in coil, brush
D. Terminal 50, pull in coil, brush E. Terminal C, pull in coil, brush
33. Saat mesin distart pinion gear bergerak maju mundur saja , kemungkinan kerusakan pada………. ...
A. Primary Coil B. Field coil C. Armature Coil D. Hold In coil E. Pull in coil
XX XX
30 Saklar
utama 1 2 56
0
56 56a 56b
Dimmer swit 56a 56b 56b 56a
4 5
7 8 9 10 11
3
6
1
2 3 4
5
6
7 34. Sistem pengisian dengan regulator 2 unit, saat putaran sedang keatas lampu indicator
menyala terang, perlu perbaikan pada……...
A. Indikator lamp B. Voltage regulator C. Voltage relay D. Kunci kontak E. Altenator
35. Komponen sistem AC yang berperan untuk menyerap panas dan mendinginkan udara di dalam ruang kendaraan...
A. Kompresor B. Receiver dryer C. Condenser D. Expansion valve E. Evapurator
36. Kondisi freon pada no 5 sampai 6 saaat mesin hidup adalah...
A. Cairan tekanan rendah dan temperature rendah B. Gas tekanan rendah dan temperature rendah C. Gas tekanan tinggi dan temperature tinggi D. Cairan tekanan dan temperaturnya tinggi E. Gas tekanan tinggi dan temperaturnya rendah
37. Pengukuran tekanan SISTEM AC menggunakan manifold gauge menunjukkan tekanan Lo tinggi dan tekanan Hi rendah saat mesin hidup dan AC dihidupkan, tetapi saat AC dimatikan secara cepat tekanan Lo dan Hi menjadi sama, apakah penyebabnya...
A. Pipa bocor
B. AC kemasukan udara C. AC Kemasukan uap air D. Kompresor rusak E. Condenser Rusak
38. Gambar di bawah aliran sistem pengapian ...
A. 1-2-3-4-5-6-7-8 B. 1-3-2-6-4-5-7-8 C. 1-3-2-6-4-7-5-8 D. 1-3-2-5-4-6-7-8 E. 1-3-2-6-4-7-5-8
39. Apabila sudut dwel pada pengapian konvensional terlalu besar, maka penyetelan dilakukan dengan cara ...
A. Merapatkan celah platina B. Merenggangkan celah platina
1
3
4 5
6 7
2 8 9
3 1
2 6
4 5
7 8
8 C. Memutar body distributor searah putaran rotor
D. Memutar body distributor berlawanan putaran roto E. Memutar rotor searah berlawanan jarum jam
40. Hasil pemeriksaan berat jenis baterai menunjukkan 1,140 Berapakah kondisi pengosongan baterai…………
A. 20%
B. 25%
C. 40 % D. 50%
E. 60%
41. Besarnya tegangan dan ampere Baterai charger pada saat mengisi 2 buah baterai dengan kapasitas masing-masing 12 volt 60 AH secara seri adalah……
A. 12 Volt/ 6 ampere B. 12 Volt/60 Ampere C. 24 Volt/ 6 ampere D. 24 Volt/ 60 Ampere E. 12 volt/ 120 Ampere
42. Kapasitas baterai yang diperoleh jika baterai dirangkai paralel seperti pada gambar berikut…
A. 12 V- 50 AH B. 12 V- 150 AH C. 24 V- 50 AH D. 24 V- 150 AH E. 24 V- 33,3 AH
43. Kode 55 pada kode batere 55 D 23 L , menunjukkan ...
A. Posisi terminal positif B. Panjang baterai C. Lebar batere
D. Kemampuan batere E. Tinggi batere
44. Gamabar dibawah menunjukkan komponen ...
A. Trioda B. Condensator C. Resistor D. Capasitor E. Transistor
45. Menunjukkan siklus dari motor 4 Tak .…....
A. Hisap-Kompresi-Usaha-Pembakaran- Buang B. Hisap-Kompresi-Pembakaran-Usaha-Buang C. Hisap-Kompresi-Buang-Pembakaran-Usaha D. Kompresi-Usaha-Pembakaran-Buang- hisap E. Kompresi-Usaha-Hisap-Pembakaran-Buang
+ - + -
12 V 12 V
50 AH 100 AH
A B
