SILABUS DAN RENCANA PELAKSANAAN PERKULIAHAN (RPP)

I. DESKRIPSI MATAKULIAH

Mata kuliah ini berisi dasar-dasar praktek penggunaan mesin las MIG dan TIG berikut dengan alat-alat pendukungnya, praktek dasar las MIG pada bahan mild steel yang berupa spot welding, latihan membuat jalur, serta membuat sambungan groove dan fillet pada posisi down hand, horizontal, dan vertival up serta praktek dasar las TIG pada bahan aluminium yang dimulai dari latihan pencairan logam induk, latihan pembuatan jalur, dan latihan membuat sambungan groove pada posisi down hand.

II. KOMPETENSI YANG DIKEMBANGKAN

A. Kompetensi Las MIG

1. Mahasiswa dapat menerangkan fungsi alat-alat pengaturan dan alat bantu pada mesin las MIG serta cara menggunakannya.

2. Mahasiswa dapat melakukan spot welding pada bahan dengan ketebalan yang sama posisi down hand.

3. Mahasiswa dapat melakukan spot welding pada bahan dengan ketebalan yang berbeda posisi down hand.

4. Mahasiswa dapat melakukan latihan pembuatan jalur las posisi down hand. 5. Mahasiswa dapat mengelas sambungan fillet posisi down hand.

6. Mahasiswa dapat mengelas sambungan groove posisi down hand. 7. Mahasiswa dapat mengelas sambungan fillet posisi horizontal 8. Mahasiswa dapat mengelas sambungan groove posisi horizontal. 9. Mahasiswa dapat mengelas sambungan fillet posisi vertical up. 10. Mahasiswa dapat mengelas sambungan groove posisi vertical up. B. Kompetensi Las TIG

1. Mahasiswa dapat menerangkan fungsi alat-alat pengaturan dan alat bantu pada mesin las TIG serta cara menggunakannya.

2. Mahasiswa dapat melakukan latihan pencairan logam induk posisi down hand. 3. Mahasiswa dapat melakukan latihan pembuatan jalur las posisi down hand. Mahasiswa dapat membuat sambungan groove posisi down hand.

III. INDIKATOR PENCAPAIAN KOMPETENSI

A. Aspek Kognitif dan Kecakapan Berpikir

1. Dapat menerangkan fungsi alat-alat pengaturan dan alat bantu pada mesin las MIG serta cara menggunakannya.

2. Dapat menerangkan fungsi alat-alat pengaturan dan alat bantu pada mesin las TIG serta cara menggunakannya.

B. Aspek Psikomotor Kompetensi Las MIG

1. Dapat melakukan spot welding pada bahan dengan ketebalan yang sama posisi down hand.

2. Dapat melakukan spot welding pada bahan dengan ketebalan yang berbeda posisi down hand.

3. Dapat melakukan latihan pembuatan jalur las posisi down hand. 4. Dapat mengelas sambungan fillet posisi down hand.

5. Dapat mengelas sambungan groove posisi down hand. 6. Dapat mengelas sambungan fillet posisi horizontal

MATAKULIAH

:

PRAKTIK LAS MIG DAN TIG

KODE MATAKULIAH

: STM (3 SKS PRAKTIK)

SEMESTER

: GENAP

PROGRAM STUDI

: PEND.TEKNIK MESIN

DOSEN PENGAMPU

:

SOEPRAPTO RACHMAD SAID, M. PD.

SLAMET KARYONO, M.T.

2

7. Dapat mengelas sambungan groove posisi horizontal.

8. Dapat mengelas sambungan fillet posisi vertical up. 9. Dapat mengelas sambungan groove posisi vertical up. Kompetensi Las TIG

1. Dapat melakukan latihan pencairan logam induk posisi down hand. 2. Dapat melakukan latihan pembuatan jalur las posisi down hand. 3. Dapat membuat sambungan groove posisi down hand.

C. Aspek Affektif, Kecakapan Sosial dan Personal

1. Mahasiswa mengikuti kuliah dengan antusias tertib dan disiplin

2. Mahasiswa memiliki sikap positip terhadap mata kuliah Praktik Las MIG dan TIG.

3. Mahasiswa menyadari pentingnya pengetahuan dan ketrampilan tentang las MIG dan TIG bagi masa depannya.

4. Mahasiswa memiliki ketrampilan menjelaskan ide dan gagasan dengan alur pikir yang runtut dan sistematis.

5. Mahasiswa memiliki sopan santun di dalam kelas maupun di luar kelas. 6. Mahasiswa memiliki tanggung jawab pada tugas-tugas belajarnya. 7. Mahasiswa memiliki rasa percaya diri pada kemampuannya.

IV. SUMBER BACAAN

1. American Welding Society, 2001, Structural Welding Code-Steel, International Standard Book, Althouse, Turnquist, Bowditch, (1984), Modern Welding, Sout Holland:Goodheart- Wilcox.

2. Anonim, (1992), Welding Design &Fabrication Data Sheets, Ohio: Penton Publishing, Inc. 3. Cary, (1993), Modern Welding Technology, New Jersey: Prentice Hall

V. PENILAIAN

Butir-butir penilaian terdiri dari:  Tugas Mandiri

 Partisipasi dan Kehadiran Kuliah  Tugas Tambahan

A. Tugas Mandiri Kompetensi Las MIG

1. Menerangkan fungsi alat-alat pengaturan dan alat bantu pada mesin las MIG serta cara menggunakannya.

2. Melakukan spot welding pada bahan dengan ketebalan yang sama posisi down hand. 3. Melakukan spot welding pada bahan dengan ketebalan yang berbeda posisi down hand. 4. Melakukan latihan pembuatan jalur las posisi down hand.

5. Mengelas sambungan fillet posisi down hand. 6. Mengelas sambungan groove posisi down hand. 7. Mengelas sambungan fillet posisi horizontal 8. Mengelas sambungan groove posisi horizontal. 9. Mengelas sambungan fillet posisi vertical up. 10. Mengelas sambungan groove posisi vertical up. Skor: 60 maksimum

Kompetensi Las TIG

1. Menerangkan fungsi alat-alat pengaturan dan alat bantu pada mesin las TIG serta cara menggunakannya.

2. Melakukan latihan pencairan logam induk posisi down hand. 3. Melakukan latihan pembuatan jalur las posisi down hand. 4. Membuat sambungan groove posisi down hand.

Skor: 35 maksimum

B. Partisipasi dan Kehadiran Kuliah

3

C. Tugas Tambahan

Piket yang berupa perbaikan alat dan mesin maupun dapat berupa pekerjaan konstruksi. Tugas ini disesuaikan dengan kebutuhan bengkel pada saat mahasiswa yang bersangkutan melakukan piket. Skor : 5 maksimum

Tabel Ringkasan Bobot Penilaian

No Jenis Tagihan Skor

Maksimum

1 Kehadiran dan Partisipasi Kuliah 5

Las MIG

2 Menerangkan alat dan mesin las Prasyarat nilai

3 Membuat spot welding 1 5

4 Membuat spot welding 2 5

5 Membuat sambungan fillet DH 5

6 Membuat sambungan groove DH 5

7 Membuat sambungan fillet HZ 5

8 Membuat sambungan groove HZ 10

9 Membuat sambungan fillet VU 10

10 Membuat sambungan groove VU 15

LAS TIG

11 Menerangkan alat dan mesin las Prasyarat nilai

12 Membuat Pencairan Logam Induk 5

13 Membuat Jalur Las DH 10

14 Membuat sambungan groove DH 15

15 Tugas Tambahan 5

Jumlah Maksimum 100

Untuk dinyatakan menguasai kompetensi mahasiswa harus mampu mengumpulkan angka minimal 71 (B).. Poin tersebut dinyatakan dalam angka dan huruf sebagai berikut:

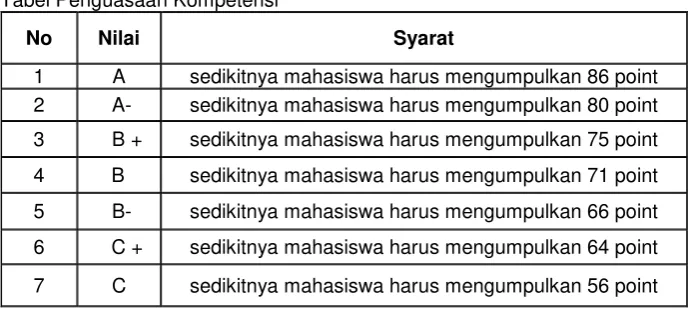

Tabel Penguasaan Kompetensi

No Nilai Syarat

1 A sedikitnya mahasiswa harus mengumpulkan 86 point 2 A- sedikitnya mahasiswa harus mengumpulkan 80 point

3 B + sedikitnya mahasiswa harus mengumpulkan 75 point

4 B sedikitnya mahasiswa harus mengumpulkan 71 point

5 B- sedikitnya mahasiswa harus mengumpulkan 66 point

6 C + sedikitnya mahasiswa harus mengumpulkan 64 point

4

RENCANA PELAKSANAAN PERKULIAHAN (RPP)

Minggu

ke- Kompetensi Dasar Materi Dasar

Strategi

Perkuliahan Sumber Bahan

1 Menjelaskan

karakteristik mesin las

Pendahuluan : Jenis dan cara kerja mesin las : SMAW, GTAW, GMAW, SAW, Friction weld, Spot weld, Laser Weld.

Ceramah, tanya jawab

 Diktat Met. Las  Teknologi Pengelasan

Logam

2 - 3 Menjelaskan Aliran panas pada pengelasan

 Kerapatan dan distribusi energi  Heat input

 Pengaruh panas pada Pengelasan  Perpindahan panas

 Las sumber panas titik, garis dan bergerak  Siklus Thermal las

Ceramah, tanya jawab

 Diktat Metalurgi Las  Principle of Welding

4 - 5

Menjelaskan Tegangan Sisa dan Distorsi

 Tegangan Thermal Plastis  Tegangan Thermal Elastis  Tegangan sisa karena suhu

 Tegangan sisa karena Transformasi fasa  Pengukuran tegangan sisa

 Distorsi transversal  Distorsi longitudinal  Distorsi anguler

 Penyebab dan pencegahan distorsi

Ceramah, diskusi, tugas

 Diktat Metalurgi Las  Teknologi Pengelasan

Logam

6 - 7

Menjelaskan

Transformasi fasa dan struktur mikro logam las

 Kinetika transformasi fasa  Struktur mikro logam las pada baja  Faktor yang mempengaruhi struktur mikro  Carbon equivalen

 Diagram CCT

Ceramah, diskusi, tugas

 Diktat Metalurgi Las  Principle of Welding

8 UJIAN TENGAH SEMESTER

9 Menjelaskan Proses Pembekuan Las

 Teori Pembekuan Las  Proses pembekuan pada Las  Kasus-kasus pembekuan las  Teknik pengaturan butir logam las

Ceramah, tanya jawab

 Teknologi Pengelasan Logam

10 Menjelaskan HAZ (Heat Affected Zone)

 HAZ pada logam induk pengerjaan dingin  HAZ pada logam paduan

 HAZ pada baja  HAZ pada Aluminium

Ceramah, tanya jawab

 Teknologi Pengelasan Logam

11 – 12 Menjelaskan Retak pada Las

 Jenis retak Las

 Penyebab dan cara penanggulangan retak las

Ceramah, diskusi, tugas

 Teknologi

Pengelasan Logam

13 - 14 Menjelaskan Pengelasan logam khusus

 Pengelasan besi Cor

 Pengelasan Baja paduan rendah  Pengelasan Baja tahan karat

 Pengelasan Aluminium dan paduannya  Pengelasan Tembaga dan paduannya

Ceramah, presentasi

 Teknologi Pengelasan Logam

15 - 16

Menjelaskan Pengujian Las (destruktif test dan

nondestruktif test)

 Pengujian tarik  Pengujian bending  Pengujian kekerasan  Pengujian impact

 Pengujian Cairan penembus  Pengujian serbuk magnet  Pengujian elektromagnet

 Pengujian ultrasonic dan radiografi

Ceramah, diskusi

 Diktat Metalurgi Las  Pengetahuan Bahan
