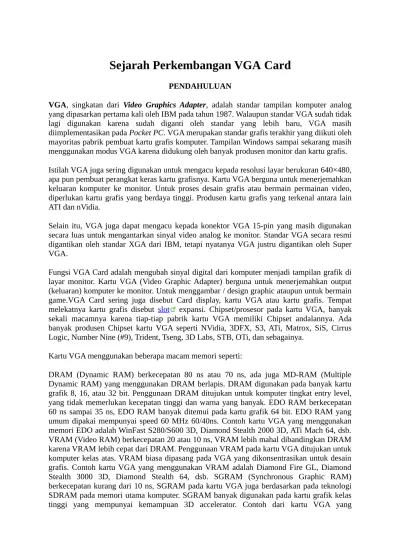

Sejarah Perkembangan VGA Card
PENDAHULUAN
VGA, singkatan dari Video Graphics Adapter, adalah standar tampilan komputer analog yang dipasarkan pertama kali oleh IBM pada tahun 1987. Walaupun standar VGA sudah tidak lagi digunakan karena sudah diganti oleh standar yang lebih baru, VGA masih diimplementasikan pada Pocket PC. VGA merupakan standar grafis terakhir yang diikuti oleh mayoritas pabrik pembuat kartu grafis komputer. Tampilan Windows sampai sekarang masih menggunakan modus VGA karena didukung oleh banyak produsen monitor dan kartu grafis. Istilah VGA juga sering digunakan untuk mengacu kepada resolusi layar berukuran 640×480, apa pun pembuat perangkat keras kartu grafisnya. Kartu VGA berguna untuk menerjemahkan keluaran komputer ke monitor. Untuk proses desain grafis atau bermain permainan video, diperlukan kartu grafis yang berdaya tinggi. Produsen kartu grafis yang terkenal antara lain ATI dan nVidia.
Selain itu, VGA juga dapat mengacu kepada konektor VGA 15-pin yang masih digunakan secara luas untuk mengantarkan sinyal video analog ke monitor. Standar VGA secara resmi digantikan oleh standar XGA dari IBM, tetapi nyatanya VGA justru digantikan oleh Super VGA.
Fungsi VGA Card adalah mengubah sinyal digital dari komputer menjadi tampilan grafik di layar monitor. Kartu VGA (Video Graphic Adapter) berguna untuk menerjemahkan output (keluaran) komputer ke monitor. Untuk menggambar / design graphic ataupun untuk bermain game.VGA Card sering juga disebut Card display, kartu VGA atau kartu grafis. Tempat melekatnya kartu grafis disebut slot expansi. Chipset/prosesor pada kartu VGA, banyak sekali macamnya karena tiap-tiap pabrik kartu VGA memiliki Chipset andalannya. Ada banyak produsen Chipset kartu VGA seperti NVidia, 3DFX, S3, ATi, Matrox, SiS, Cirrus Logic, Number Nine (#9), Trident, Tseng, 3D Labs, STB, OTi, dan sebagainya.
Kartu VGA menggunakan beberapa macam memori seperti:
menggunakan SGRAM adalah Matrox MGA Millenium, Matrox Mystique 3D, Diamond Stealth II S220, Diamond Viper, ASUS 3D Explorer, ATI Rage II 3D Pro, dsb. RAMBUS penggunaan RAMBUS pada VGA card komputer masih sedikit (RAMBUS adalah memori yang digunakan pada mesin-mesin game Nintendo, Sega, sejauh ini hanya kartu grafik produksi Creative Labs (MA-302, MA-332 Graphic Blaster 3D dan Graphic Blaster xXtreme) yang menggunakannya.
Sejarah Perkembangan VGA
Pada sebuah PC ada 3 komponen yang sangat berperan penting dalam hal kinerja grafis: prosesor, memori, dan kartu VGA. VGA (Video Graphics Adapter), adalah standar tampilan komputer analog. VGA juga bisa diartikan sebagai komponen yang tugasnya menghasilkan visual dari komputer dan hardware yang memberikan perintah kepada monitor untuk menampilkan keluaran visual yang dapat kita lihat. VGA pertama kali dipasarkan pada tahun 1987 oleh IBM (International Bushiness Machines Corporation) disingkat menjadi IBM. IBM adalah salah satu perusahaan AS yang membuat/memproduksi perangkat keras dan perangkat lunak. IBM didirikan pada 15 Juli 1911 dan beroprasi pada tahun 1888 yang berpusat di Armonk, New York, AS.
VGA terdiri atas dua jenis, yaitu: VGA onboard dan VGA Card (dengan kartu VGA). VGA Onboard
VGA onboard adalah unit pemroses yang telah menyatu pada motherboard, maka VGA card tidak diperlukan lagi. Keberadaan chipset VGA onboard ini tidaklah bersifat tetap karena VGA onboard ini dapat diatur untuk tidak aktif jika user ingin memasang VGA card yang diinginkannya.
Sejak IBM PC lahir pada tahun 1981 nyaris semua PC mempunyai memori terpisah untuk frame buffer, yaitu block memori dimana gambar yang keluar di layar monitor dipetakan. Ini bukan masalah bagi sistem yang memiliki video monochrome bebasis karakter. Karena frame buffer yang diperlukan hanya 2 KB. Tetapi GUI (Graphical User Interface) yang berbasis modern yang memerlukan layar bit mapped yang bersolusi tinggi dan warna sejati sangat rakus memori. Layar beresolusi 640 x 480 pixel dengan warna 8 bit meminta frame buffer sebesar 300 KB, sementara layar beresolusi 1024 x 768 pixel dengan warna 24 bit memerlukan memori sebesar 2,25 MB. Frame buffer yang dedicated berukuran tetap.
Tidak perduli mode layar yang sedang digunakan frame buffer harus mampu mengakomodasi resolusi paling tinggi dan kedalaman warna terbaik yang dapat didukungnya. Software tidak bisa memanfaatkan memori sisa dari frame buffer walaupun yang digunakan adalah resolusi rendah dan 16 warna. Ini penyebabnya oleh cara pemaketan Video dan konfigurasinya dalam sub sistem grafis yang khusus. Dengan demikian, ber- Mega-mega byte memori tersia-siakan. UMA (Unified Memori Architecture) menyatukan frame buffer dengan memori utama.
VGA Card (dengan kartu VGA)
menampilkan 256 warna pada resolusi 640 X 480 sudah cukup, maka sekarang tidak lagi. Kebutuhan minimal untuk komputer multimedia adalah kartu grafik 64 bit dengan memori 1 MB.
Sejarah Perkembangan 3D Graphics
Saat ini teknologi sudah semakin maju dan berkembang, para developer-developer GPU (Graphics Processing Unit) mulai meningkatkan kemampuan mereka dalam menghasilkan sebuah vga card yang bagus. Berikut ini adalah beberapa contoh vga card dari yang pertama hingga yang sekarang ini :
S3 ViRGE
Kepanjangan dari “ViRGE adalah Virtual Reality Graphics Engine”, vga ini merupakan generasi pertama yang telah menggunakan teknologi 3D grafik. S3 ViRGE memiliki spec. 64-bit menawarkan 4MB memory onboard, core dan memory clockspeeds up to 66 MHz, dan juga telah mendukung fitur fitur seperti Bilinear dan Trilenear texture filtering, MIP mapping, Alpha blending, Z-buffering, dan 3D tekstur lainnya.
NVIDIA NV3
NVIDIA GEFORCE 200 SERIES
VGA ini memiliki chipset keluaran terbaru dari Nvidia berhasil memaukkan 1.4 billion transistor ke dalam GPU. VGA ini juga merupakan seri Nvidia yang paling terkencang dan kemampuan yang powerful.
Graphic Accelerator Chipset-chipset masa kini sudah memasukkan kemampuan akselerasi 3D built in pada kartu VGA. Selain kartu VGA, sekarang ada pheriperal komputer pendukung yang dinamakan 3D accelerator. 3D accelerator berfungsi untuk mengolah/menterjemahkan data/gambar 3D secara lebih sempurna. Akselerator 3D yang keberadaannya tidak memerlukan IRQ lagi mampu melakukan manipulasi-manipulasi grafik 3D yang kompleks. Contohnya pada game-game 3D bisa ditampilkan citra yang jauh lebih realistis. Sebab banyak fungsi pengolahan grafik 3D yang dulunya dilakukan oleh prosesor pada motherboard, kini dikerjakan oleh prosesor grafik 3D pada 3D accelerator tersebut. Dengan pembagian kerja ini maka prosesor dapat lebih banyak melakukan kerja pemrosesan yang lain. Selain itu programmer tidak perlu membuat fungsi grafik 3D, karena fungsi tersebut sudah disediakan oleh akselerator 3D. Chipset 3D pada kartu VGA tidak sebaik jika menggunakan 3D accelerator sebagai pendukungnya (3D accelerator dipasang secara terpisah bersama dengan kartu VGA). Meskipun begitu Chipset 3D pada kartu VGA juga mendukung ‘beberapa’ fasilitas akselerasi 3D pada 3D accelerator. Sebagai catatan penting bahwa, fungsi 3D accelerator akan optimal jika
VGA PCI
vga card ini bisa digunakan dengan memasang pada slot vga, vga jenis ini sudah jarang sekali digunakan, karena keterbatasan fitur, ciri-cirinya adalah bagian slot-nya pada bagian depan terdapat coakan, dan jenis pin-nya lurus secara vertical.
VGA AGP
Awal dibuatnya vga agp, karena peningkatan yang signifikan terhadap transfer data dari memory, cpu ke peralatan display, sehingga dibuatkan slot agp untuk memasang vga kenis agp, vga agp
diluncurkan berdasarkan nilai voltase yang digunakan, yaitu agp 1x dan 2x dengan voltase 3.3 v, sedangkan 4x dan 8x 1,5 volt. vga agp terakhir yang muncul adalah jenis pro dan pro universal dengan kemampuan 3.3 dan 1,5 volt. Ciri-ciri vga ini adalah bentuk pin-nya yang vertikal dengan bentuk mirip formasi sarang lebah.
VGA PCI EXPRESS
Perkembangan slot pci selanjutnya memiliki kemampuan yang luar biasa, dengan nama PCI Express, dirancang untuk memasang peralatan-peralatan mutakhir, 2 versi slot PCI Express yang terkenal adalah PCI Express 1 x dan 16 x, PCI Express 16 x digunakan khusus untuk memasang vga jenis PCI Express, dan 1x untuk keperluan memasang peralatan-peralatan tambahan. Ciri fisik vga jenis pci express adalah dengan melihat bentuknya yang memiliki bentuk kebalikan dari PCI biasa.
KESIMPULAN DAN SARAN
KESIMPULAN
Dengan adanya VGA yang mengalami perkembangan dari waktu ke waktu, maka dapat disimpulkan :
Pada sebuah PC ada 3 komponen yang sangat berperan penting dalam hal kinerja grafis: prosesor, memori, dan kartu VGA.
VGA terdiri atas dua jenis, yaitu: VGA onboard dan VGA Card (dengan kartu VGA).
VGA Onboard adalah unit pemroses yang telah menyatu pada motherboard.
Selain kartu VGA, sekarang ada pheriperal komputer pendukung yang dinamakan 3D accelerator.
Dibandingkan dengan VGA Card, kelebihan dari 3D accelerator berfungsi untuk mengolah/menterjemahkan data/gambar 3D secara lebih sempurna.
