1

ANALOG DIGITAL CONVERTER (ADC)

1. Tujuan Percobaan:

Setelah menyelesaikan praktikum ini, mahasiswa mampu: a. Mengakses ADC dengan resolusi 8 bit.

b. Memprogram ADC dengan masukan sensor berupa potensiometer, LDR, LM35.

c. Mengaplikasikan fungsi ADC dengan masukan sensor pada mikrokontroler AVR

2. Dasar Teori

Pada praktikum ini, praktikan akan mencoba memanfaatkan fasilitas masukan analog pada mikrokontroler AVR ATmega16. ATmega16 mempunyai ADC (Analog to Digital Converter) internal 10-bit sebanyak 8 kanal (multiplexed), yaitu ADC0 – ADC7. Ini berarti, tegangan input antara 0 – 5 volt akan dikonversi menjadi bilangan antara 0 – 1023. Resolusi yang dihasilkan adalah 5 volt/1024 unit atau 4.9 mV/unit.

Berikut adalah fitur lengkap dari ADC internal tersebut: a. 10 – bit resolution

b. 65 – 260 µs conversion time.

c. Up to 15 kSPS at maximum resolution

d. 8 Multiplexed Single Ended Input Channels

e. Optional Left Adjusment for ADC result Readout

f. 0 – 5 VCC ADC Input Voltage range

g. Selectable 2.56V ADC Reference VoltageFree Running or Single Conversion Mode

h. ADC Start Conversion by triggering on Interrupt Sources

(10)

2

j. Sleep Mode Noise Canceler

Konversi dengan resolusi 10-bit dapat merujuk pada formula sebagai berikut: ADC = (Vin/Vref)*1024

Sementara, untuk resolusi 8-bit, formula yang digunakan menjadi: ADC = (Vin/Vref)*256

ADC memiliki dua mode operasi: Single Conversion Mode dan Free Running. Dalam mode Single Conversion, setiap konversi harus di-inisiasi. Ketika proses konversi selesai, hasil disimpan dalam ADC Data Register, dan proses konversi selesai. Dalam mode Free Running, kita start konversi satu kali, dan selanjutnya, ADC secara otomatis memulai konversi berikutnya, setelah proses konversi sebelumnya selesai.

Konversi analog ke digital memerlukan waktu. Kecepatan konversi sangat bergantung pada sinyal clock yang digunakan ADC (ADC Clock). Waktu konversi proporsional dengan frekuensi sinyal ADC Clock, yang besarannya sekitar 50 kHz – 200 kHz. Namun, untuk resolusi yang lebih rendah, dapat digunakan frekuensi yang lebih tinggi dari rentang tersebut.

3. Daftar Alat / Bahan

a. 1 set PC lengkap dengan program aplikasi CodeVisionAVR atau AVR Studio dan terminal.

b. 1 unit Modul MikroAVR16 c. 1 unit Modul Potensiometer 10 K

(11)

3

g. 1 unit kabel konektor USB

h. Kabel jumper secukupnya dan obeng terminal

4. Gambar Rangkaian

Skematik hardware dari masukan sensor yang dihubungkan dengan MikroAVR16:

a. Potensiometer b. LDR (Light Dependent Resistor)

(12)

4

5. Langkah Kerja

5.1 Sebelum Kegiatan Praktikum

a. Absensi oleh pembimbing/instrukstur b. Pengarahan oleh pembimbing

c. Baca dan pahami jobsheet yang diberikan dalam kegiatan praktikum. d. Pinjam/Bon peralatan dan bahan praktikum.

e. Pastikan bahan dan peralatan sesuai dengan kegiatan praktikum yang akan dilaksanakan.

5.2. Selama Kegiatan Praktikum

Selama kegiatan praktikum terdapat dua prosedur yang harus di patuhi oleh praktikan yaitu:

5.2.1 Prosedur Umum

a. Siapkan bahan dan peralatan yang akan digunakan.

b. Rangkai modul yang akan digunakan sesuai gambar rangkaian. c. Jalankan program aplikasi AVR Studio atau CodeVisionAVR I. Jika menggunakan AVR Studio:

1) Buka program AVR Studio 4 , sehingga tampil seperti gambar 2 Pilih New Project.

(13)

5

2) Buat project baru dengan menggunakan tipe Atmel AVR Assembler jika ingin membuat project dalam bahasa Assembler atau AVR GCC jika ingin membuat dalam program bahasa C. Pilih AVR GCC karena praktikum ini menggunakan program bahasa C.

Gambar 3. Project type

3) Tulis nama project pada bagian bawah Project name, centang Create initial file dan Create Folder. Secara otomatis Initial file akan memiliki nama yang sama dengan nama projectnya dengan tambahan ekstensi .c dan semua file dalam project tersebut tersimpan dalam folder yang sama yang telah dibuat.

Gambar 4. Project name dan Initial file

4) Pilih lokasi yang digunakan untuk menyimpan project. Browse jika ingin mengubah lokasi yang ada dan pilih Select pada lokasi yang diinginkan.

(14)

6

Gambar 6. Jendela pilihan lokasi penyimpanan file

5) Klik Next >> sehingga muncul tampilan seperti gambar 7. Pilih AVR Simulator pada bagian Debug Platform dan Pilih ATmega16 pada bagian Device. Dan Klik Finish untuk memunculkan editor seperti pada gambar 8.

(15)

7

Gambar 8. Code editor

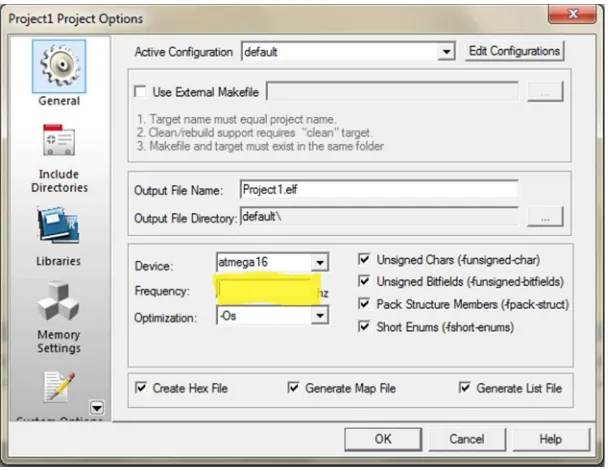

6) Pengaturan frekuensi CPU yang digunakan oleh mikrokontroler dilakukan dengan mengklik Project >> Configuration Options >> sehingga muncul jendela seperti gambar 9 Kemudian isi frekuensi yang digunakan sesuai dengan yang ada di modul mikrokontroler. Klik OK jika sudah selesai.

(16)

8

7) Tulis program di editor.

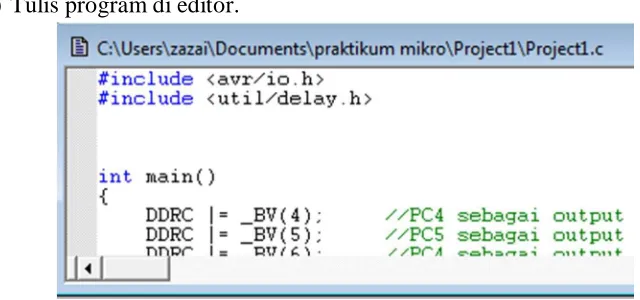

Gambar 10. Kode di editor

8) Build Program atau tekan F7 sampai tidak ada yang error.

Gambar 11. Konfirmasi program sukses di build

9) Selanjutnya download file hex hasil compile menggunakan software SinaProg. Setting pada software SinaProg sebagai berikut:

a. Hex File:Berisi file .hex yang akan didownload ke mikrokontroler. b. Device : ATmega16;

c. Fuses : Int. 1 MHz

(17)

9

Gambar 12. Sinaprog

II. Jika menggunakan CodeVisionAVR:

1) Jalankan program CodeVisionAVR C Compiler. 2) Pilih Project untuk membuat project baru.

(18)

10

Gambar 14. Jendela Membuat project baru 4) Pada CodeWizardAVR pilih Atmega pada AVR Chip Type

Gambar 15. CodeWizardAVR

5) Pada CodeWizardAVR pilih menu Chip dan pilih menu pilihan ATmega16 serta pilih frekuensi Clock sebesar 11,059200 MHz.

(19)

11

6) Masih pada CodeWizardAVR, setting mikrokontroler sesuai dengan kebutuhan praktikum. Setting tersebut dapat dilakukan dengan mengklik tab-tab yang ada dalam CodeWizardAVR.

7) Simpan hasil setting. Program  Generate, Save and Exit

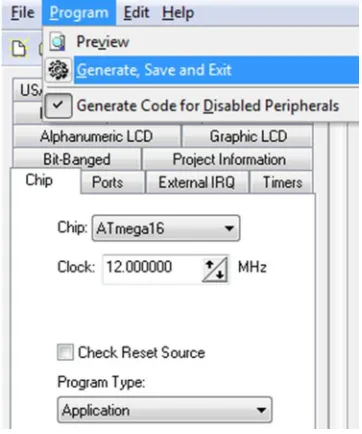

Gambar 17. Generate dan save hasil setting.

8) Simpan nama source file,nama project file, nama codewizard file dengan nama yang Anda tentukan.

9) Tuliskan program pada editor.

(20)

12

10) Kompilasi program dengan mengklik Program → Compile dan memastikan tidak ada error.

Gambar 19. Compile program dan memastikan tidak ada error 11) Jika sukses configure hasil compilasi untuk di download ke

mikrokontroler . ProgramConfigure dan klik After Build dan centang Program the Chip dan klik OK.

(21)

13

12) Build program, Program Build

13) Download hasil kompilasi ke mikrokontroler

5.2.2 Prosedur Khusus:

Untuk menggunakan ADC, perlu dilakukan sejumlah langkah inisialisai: a. Tentukan prescaler untuk menentukan ADC Clock. Terdapat pilihan

prescaler: 2, 4, 8, 16, 32, 64 dan 128. Pengaturan prescaler dilakukan

melalui bit ADSP0, ADSP1 dan ADSP2 dalam register ADCSRA.

b. Tentukan tegangan referensi yang digunakan (AVCC, AREF atau Internal), dengan mengaturnya melalui bit REFS0 dan REFS1 dalam register ADMUX.

c. Enable ADC dengan memberikan logika 1 pada bit ADEN dalam register

ADCSRA.

Gambar 21. Regist er ADC

6. Keselamatan Kerja

Petunjuk keselamatan kerja:

a. Setiap mahasiswa harus menggunakan pakaian dan perlengkapan praktikum dan mematuhi peraturan yang berlaku pada laboratorium di Program Studi Teknik Listrik Politeknik Negeri Ujung Pandang

(22)

14

7. Data Percobaan

Modul I/O yang digunakan pada praktikum ini mempunyai 3 masukan sensor yang terhubung pada masukan analog ATMega16. Masukan Sensor tersebut adalah sebagai berikut :

1. Potensiometer

2. LDR (Light Dependent Resistor) 3. LM35 (Analog Temperature Sensor) Percobaan ke :

1) ADC 8-bit dengan Potensiometer.

Pada percobaan ini, kita akan membuat program membaca masukan analog dari potensiometer dan mengeluarkan data hasil konversi analog ke digital port serial ke terminal. Programnya adalah sebagai berikut:

#include <avr/io.h>

#include <avr/interrupt.h> #include <util/delay.h> #include <stdio.h>

#define cbi(sfr, bit) (_SFR_BYTE(sfr) &=~_BV(bit)) #define sbi(sfr, bit) (_SFR_BYTE(sfr) |=_BV(bit))

#define BAUDRATE 9600 //Calculate UBRR Value

#define UBRRVAL ((F_CPU/(BAUDRATE*16UL))-1)

#define cbi(sfr,bit) (_SFR_BYTE(sfr) &=~_BV(bit)) #define sbi(sfr,bit) (_SFR_BYTE(sfr) |=_BV(bit)) void delay_ms (unsigned int ms)

{

UBRRH = (UBRRVAL >> 8); //high byte

//set data frame format:asynchronous mode, no parity, // 1 stop, 8 bit data

(23)

15

unsigned int adc_read(unsigned char adc_input) {

ADMUX = (ADMUX & 0xF0) | adc_input; _delay_us(10);

void USART_putchar(unsigned char temp) {

//wait for empty transmit buffer while (!(UCSRA & (1<<UDRE))) {}; UDR = temp;

}

void USART_puts(char ustr[]) {

for (short i=0; ustr[i] !=0x00;i++) USART_putchar(ustr[i]);

sprintf(mystr,"Nilai ADC : %d\n\r", adc); USART_puts(mystr);

delay_ms(200); }

(24)

16

8. Soal dan Pertanyaan

Membuat laporan resmi berdasarkan hasil kegiatan

a. Memodifikasi percobaan dengan merubah pembacaan ADC pada sensor secara bergantian sesuai dengan urutan berikut dengan mengubah nilai masukan x ADC pada fungsi read_adc(x);

1) Potensiometer -> ADC6

Konversi rumus dengan resolusi ADC-8 bit menjadi 0-5 volt dc 2) LDR -> ADC1

Perhatikan nilai output ADC ketika permukaan LDR ditutup dan dibuka berdasarkan rangkaian.

3) LM35 -> ADC0

Perhatikan nilai output ADC ketika permukaan LM35 lebih panas atau lebih dingin.

9. Daftar Pustaka:

Winoto, Ardi, Mikrokontroler AVR ATmega8/32/16/8535 dan Pemrogramannya dengan Bahasa C pada WinAVR, Penerbit Informatika, Bandung, 2010

Pavel Haiduc, HP InfoTech S.R.L, CodeVisionAVR Version 2.03.2 User Manual, HP InfoTech S.R.L , Romania, 2008
