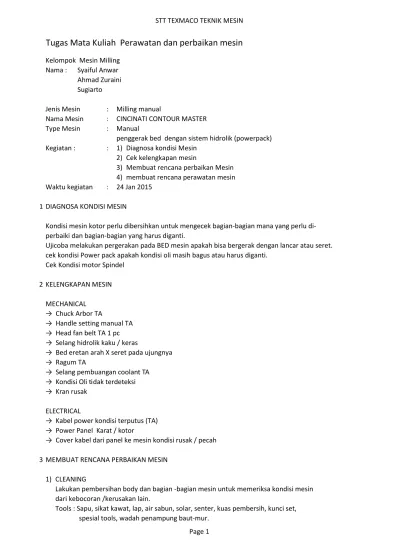

STT TEXMACO TEKNIK MESIN
Tugas Mata Kuliah Perawatan dan perbaikan mesin
Kelompok Mesin Milling Nama : Syaiful Anwar
Ahmad Zuraini Sugiarto
Jenis Mesin : Milling manual
Nama Mesin : CINCINATI CONTOUR MASTER Type Mesin : Manual
penggerak bed dengan sistem hidrolik (powerpack) Kegiatan : : 1) Diagnosa kondisi Mesin
2) Cek kelengkapan mesin
3) Membuat rencana perbaikan Mesin 4) membuat rencana perawatan mesin Waktu kegiatan : 24 Jan 2015
1 DIAGNOSA KONDISI MESIN
Kondisi mesin kotor perlu dibersihkan untuk mengecek bagian-bagian mana yang perlu di-perbaiki dan bagian-bagian yang harus diganti.
Ujicoba melakukan pergerakan pada BED mesin apakah bisa bergerak dengan lancar atau seret. cek kondisi Power pack apakah kondisi oli masih bagus atau harus diganti.
Cek Kondisi motor Spindel 2 KELENGKAPAN MESIN
MECHANICAL → Chuck Arbor TA
→ Handle setting manual TA → Head fan belt TA 1 pc → Selang hidrolik kaku / keras
→ Bed eretan arah X seret pada ujungnya → Ragum TA
→ Sela g pe ua ga oola t TA → Ko disi Oli tidak terdeteksi → Kra rusak
ELECTRICAL
→ Kabel power kondisi terputus (TA) → Power Pa el Karat / kotor
→ Cover kabel dari panel ke mesin kondisi rusak / pecah
3 MEMBUAT RENCANA PERBAIKAN MESIN 1) CLEANING
Lakukan pembersihan body dan bagian -bagian mesin untuk memeriksa kondisi mesin dari kebocoran /kerusakan lain.
Tools : Sapu, sikat kawat, lap, air sabun, solar, senter, kuas pembersih, kunci set, spesial tools, wadah penampung baut-mur.
STT TEXMACO TEKNIK MESIN
2) PEMERIKSAAN BAGIAN-BAGIAN MESIN
HEAD → Periksa kondisi Gear, spindel, fan belt, mekanisme eretan kelurusan spindel, bearing, run out.
BED → Periksa kondisi ulir transportir, slider, kerataan Bed, Mekanisme ulir, stoper.
MOTOR Spindel → Cek resistansi, kondisi Dinamo, brush, bearing, putaran motor Body, kabel2.
POWER PACK → Periksa kondisi body, kondisi Oli, Solenoid valve, kabel solenoid, pompa oli, selang, kebocoran oli,
PELUMASAN BODY → Periksa kondisi selang saluran oli untuk slider, kondisi grease, pompa oli, alur tube terhadap kemungkinan tersumbat oleh kotoran, keran saluran oli.
COOLING SYSTEM → Periksa saluran /selang aliran coolant , pompa coolant, keran. ELECTRICAL → Periksa Kondisi Kabel main Panel, cek koneksi antar hubungan,
cek kemungkinan terjadinya shortcut, Ganti kabel yang sudah tdak bisa dipakai.
Cek kondisi relay, lampu sign , switch, tombol. Ganti bila perlu Cek kondisi box panel
Lakukan pemeriksaan terhadap bagian-bagian mesin, perbaiki bagian yang rusak, ganti bila perlu.
Setting kelurusan Spindel,
Ukur kerataan BED, lakukan perbaikan apabila BED, spindel tidak rata lakukan Overhaul mesin untuk memperbaiki kondisi mesin.
STT TEXMACO TEKNIK MESIN 3) RENCANA PERAWATAN MESIN (Preventif Maintenance)
No Deskripsi Standar Schedule
Harian 3 Bulanan 6 Bulanan tahunan 1 cek kebersihan Mesin dan Area Bed, Wadah Bersih, tidak ada kotoran, oli, scrap P B
penampung coolant, Bagian bawah body, Area sekitar mesin, area scrap,
2 Cek kondisi Oli, pompa oli, Ketinggian Oli diantara Max-Min P T
Saringan oli Ganti saringan kalau sudah kotor P B G
3 Cek kondisi Air coolant, Ketinggian Air coolant diantara max min P T G
pompa coolant, saringan Ganti saringan kalau sudah kotor P G
4 Pemeriksaan Head
Motor Spindel Putaran motor halus P
fan belt tidak berisik P S G
Spindel Spindle tidak getar saat berputar P S
gear box arah Z Pergerakan naik turun mudah P
arbor dan chuck Arbor /chuck tidak getar saat berputar P
Handle Handle tidak aus P
5 Pemeriksaaan Bed mesin
Kerataan , kondisi pemukaan, Visual tidak bergelombang/ gompal saat diraba P S
Kerataan max 0.01 mm kelengkungan max 0.05 mm
ulir transportir kondisi visual tidak aus P S
Slider Slider mudah digerakkan, tidak seret. P S
Handle Handle tidak aus P
limit switch Bisa dioperasikan P S
Pengunci Kondisi Tidak aus P S
Pelumasan Bed Slider kondisi dilumasi dan diberi greasing P T
6 Pemeriksaan Mekanisme Power pack P
Solenoid valve Solenoid tidak bocor P
Kondisi oli, pompa oli, tekanan oli Ketinggian oli dalam batas Max-Min P T S G
Motor penggerak Putaran motor halus, tidak berisik P
Selang terhadap kebocoran Selang rapat, tidak bocor P
7 Pemeriksaan Electrical
Kondisi panel utama, dislay Panel Bersih, P
Kabel power Bagian luar cover kabel tidak rusak, terkelupas. P
koneksi kabel Koneksi tidak longgar, tidak ada resiko short P
STT TEXMACO TEKNIK MESIN
Nama Mesin :
PIC :
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 1 cek kebersihan Mesin dan Area Bed, Bersih, tidak ada kotoran, oli, scrap Harian
Wadah penampung coolant, Bagian bawah body, sekitar mesin, area scrap,
2 Cek kondisi Oli, pompa oli, Ketinggian Oli diantara Max-Min Harian Saringan oli Ganti saringan kalau sudah kotor Bulanan 3 Cek kondisi Air coolant, Ketinggian Air coolant diantara max min Harian
pompa coolant, saringan Ganti saringan kalau sudah kotor Bulanan 4 Pemeriksaan Head
Motor Spindel Putaran motor halus Bulanan
fan belt tidak berisik Harian
Spindel Spindle tidak getar saat berputar Harian
gear box arah Z Pergerakan naik turun mudah Harian
arbor dan chuck Arbor /chuck tidak getar saat berputar Harian
Handle Handle tidak aus Harian
5 Pemeriksaaan Bed mesin
Kerataan , kondisi pemukaan, Visual tidak bergelombang/ gompal saat diraba Bulanan Kerataan max 0.01 mm kelengkungan max 0.05 mm
ulir transportir kondisi visual tidak aus Bulanan
Slider Slider mudah digerakkan, tidak seret. Harian
Handle Handle tidak aus Harian
limit switch Bisa dioperasikan Harian
Pengunci Kondisi Tidak aus Harian
Pelumasan Bed Slider kondisi dilumasi dan diberi greasing Harian 6 Pemeriksaan Mekanisme Power pack
Solenoid valve Solenoid tidak bocor Harian
Kondisi oli, pompa oli, tekanan oli Ketinggian oli dalam batas Max-Min Harian Motor penggerak Putaran motor halus, tidak berisik Harian Selang terhadap kebocoran Selang rapat, tidak bocor Harian 7 Pemeriksaan Electrical
Kondisi panel utama, dislay Panel Bersih, Bulanan
Kabel power Bagian luar cover kabel tidak rusak, terkelupas. Bulanan koneksi kabel Koneksi tidak longgar, tidak ada resiko short Bulanan
keterangan P : Periksa T : Tambah
G : Ganti S : Setting
B : Bersihkan
Note:
SCHEDULE Bulan : __________________2015
CHECK SHEET PERAWATAN HARIAN MESIN
DISETUJUI DIPERIKSA DIBUAT DESKRIPSI
