14
PERANCANGAN SISTEM
3.1Pengumpulan Kebutuhan
Berdasarkan kebutuhan pengguna web ini digunakanuntuk mempermudah customer untuk berbelanja karena banyak kegiatan atau kesibukan
customer. Media perbelanjaan web online saat ini berbagai macam barang yang dijual dalam online tetapi dalam web online yang biasanya tersedia banyak transaksi yang digunakan dengan pembayaran online akan tetapi web delivery order ini berbeda dan tidak melayani pembayaran online maka pembayaran dilakukan saat karyawan yang mengantar barang yang
dibeli oleh custome.
3.2Ruang Lingkup Aplikasi/Sistem
web ini mempermudah customer untuk berbelanja online
- Fungsi
a. input – mempermudah customer menginput data diri dan
pemesanan barang yang sesuai dipilih customer
b. melakukan penyimpanan untuk customer yang ingin
berbelanja
- Fitur
User (Customer)
a. Mencari barang apa yang ingin di beli oleh customer
b. Memilih barang yang tersedia dalam web tersebut.
c. Memesan barang yang sudah dibeli
d. Mengisi data diri saat pembelian
Admin
a. Memasukkan gambar serta stok yang tersedia.
b. Mengedit barang yang baru di stok
c. Menerima pesanan dan mengepak barang yang dipesan
customer
d. Mencetak struk pemesanan.
3.3Konsep Perancangan Sistem 3.3.1 Gambaran Umum
Skema dalam menjalankan website ini adalah admin
menginput barang dan daftar barang dengan menyertakan gambar
yang ingin ditampilkan.. Segala macam aktivitas admin seperti insert
konten baru, update dan delete berada pada halaman terkhusus admin
. Lalu terotomatisasi terhubung pada database sebagai media
penyimpanan data. Tampilan pada user interface mengambil data
pada database yang sebelumnya sudah diinputkan maupun diolah
oleh admin.
3.3.2 Pengguna Aplikasi
Perancangan system ini membantu proses pengembangan website berbelanja online dan mempermudah customer berbelanja dengan menghemat waktu saat customer sibuk dengan pekerjaannya
Pengguna Hak Akses
Admin 1. Memasukkan,mengubah
menghapus,melihat data yang tersedia.
2. Melihat rekam medis pasien
Mencetak struk yang sudah dipesan customer.
Customer 1. Melihat daftar dari stok barang yang tersedia. 2. Memilih barang yang
ingin dipesan.
3. Memasukkan data diri dengan lengkap serta pemesanan yang ingin dipesan.
Tabel 3.1 Tabel Pengguna Aplikasi
3.4Perancangan Antar Muka Aplikasi 3.4.1 Storyboard
Berikut ini adalah perancangan sistem web swalayan ada baru
delivery order
a. Lembar kerja tampilan awal
Header
Menu
Tampilan awal pada halaman awal
Tampilan gambar tetap .
Gambar 3.1 Tampilan awal
Keterangan:
Menu awal: Pada tampilan awal terdapat tampilan yang berisikan
Header : tampilan background ada baru
Menu : ada beberapa macam menu seperti beranda, kosmetik, sabun,
makan dan minum.
b. Lembar kerja tampilan menu utama
Header
Beranda
Tampilan awal beranda berdasarkan hanya tulisan.
Tampilan gambar tetap .
Gambar 3.2 Design tampilan kedua Keterangan:
Beranda: menampilkan beberapa kata pengantar dan sejarah tentang
dibuatnya ada baru delivery order dan berisikan teks.
c. Lembar kerja tampilan submenu
Keterangan:
Menu kosmetik: menampilkan beberapa pilihan menu yang akan
dipilih oleh customer.
Menu kosmetik: menu jenis kosmetik berisi tentang beberapa gambar
kosmetik dan harga seerta stock yang tersedia
Menu kosmetik: Jika ingin memilih barang dari tampilan jenis
kosmetik bisa klik di gambar kemudian akan langsung pindah
tampilan ke lembar pemesanan.
d. Lembar kerja tampilan jenis dari produk sabun
Gambar 3.4 Design tampilan jenis sabun
Keterangan:
Menu sabun: menampilkan beberapa pilihan menu yang akan dipilih
oleh customer.
e. Tampilan menu terakhir dari jenis makan dan minum.
Gambar 3.5 Design tampilan jenis makan minum
Keterangan:
A. menampilkan beberapa pilihan menu yang akan dipilih oleh
customer.
B. tampilan ini berisi ada berbagai jenis pilihan sabun
C. berisi berbagai macam jenis dari makanan dan minuman yang di
inginkan customer. f. Tampilan pemesanan
Header
Pemesanan
Tampilan gambar tetap .
Keterangan:
A: berisi form pemesanan yang tersedia untuk pemesanan dari
customer.
B: tampilan beberapa textbox yang harus di isi customer untuk
melengkapi identitas diri serta pemesanannya.
3.4.2 Tampilan Jaringan Simantik

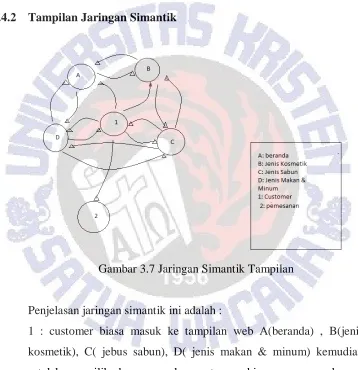

Gambar 3.7 Jaringan Simantik Tampilan
Penjelasan jaringan simantik ini adalah :
1 : customer biasa masuk ke tampilan web A(beranda) , B(jenis
kosmetik), C( jebus sabun), D( jenis makan & minum) kemudian
setelah memilih barang maka customer bisa memesan dengan
3.5Perancangan Proses Bisnis (UML, Komponen-komponen class, class diagram)
3.5.1 Use Case Diagram Proses Bisnis
Gambar 3.8 Use case diagram proses bisnis
Penjelasan use case diagram proses bisnis ini adalah:
a. Admin :
- admin dapat memasukkan,mengedit gambar/foto barang yang tersedia
dalam web tersebut.
- Admin dapat menambah stock barang yang tersedia.
b. Customer :
- Customer dapat memilih barang apa yang ingin di pesan
- Customer dapat memesan barang yang di inginkan
Customer dapat meng input data diri ke table pemesanan jika ingin
order barang.

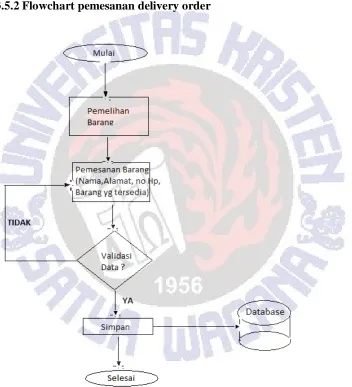

3.5.2Flowchart pemesanan delivery order
Penjelasan dari flowchart di atas adalah proses bisnis dalam pemesanan
online dalam web ada baru delivery order . awal dari customer masuk web
delivery order maka akan tampil pilihan barang apa saja yang dipesan, jika
customer memesan barang yang diinginkan maka customer mengisi data diri
dalam table pemesanan kemudian memesan barang tersebut maka data san
barang yang dipesan akan tersimpan ke dalam database.
3.6 Pemodelan Penyimpanan Data
Tabel 3.2 Tabel Database
a.ID : merupakan primary key untuk ID
b.Tanggal : tanggal ini untuk menentukan pemesanan dari customer
c.Nama : nama lengkap dari customer
d.Alamat: alamat lengkap customer agar admin bisa mengantar lebih
jelas dalam pengantaran
e.Hp : nomor handphone dari customer
f. Barang : jenis barang apa saja yang dipesan oleh customer
g.Banyak : berapa banyak barang yang dipesan
h.Harga : harga setiap satuan barangnya
