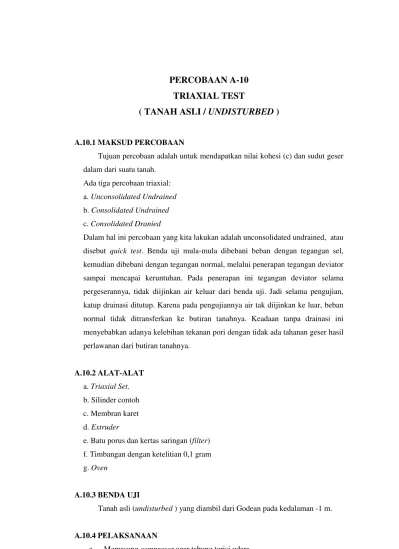

PERCOBAAN A-10
TRIAXIAL TEST
( TANAH ASLI /
UNDISTURBED
)
A.10.1 MAKSUD PERCOBAAN
Tujuan percobaan adalah untuk mendapatkan nilai kohesi (c) dan sudut geser
dalam dari suatu tanah.
Ada tiga percobaan triaxial:
a.
Unconsolidated Undrained
b.
Consolidated Undrained
c.
Consolidated Dranied
Dalam hal ini percobaan yang kita lakukan adalah unconsolidated undrained, atau
disebut
quick test
. Benda uji mula-mula dibebani beban dengan tegangan sel,
kemudian dibebani dengan tegangan normal, melalui penerapan tegangan deviator
sampai mencapai keruntuhan. Pada penerapan ini tegangan deviator selama
pergeserannya, tidak diijinkan air keluar dari benda uji. Jadi selama pengujian,
katup drainasi ditutup. Karena pada pengujiannya air tak diijinkan ke luar, beban
normal tidak ditransferkan ke butiran tanahnya. Keadaan tanpa drainasi ini
menyebabkan adanya kelebihan tekanan pori dengan tidak ada tahanan geser hasil
perlawanan dari butiran tanahnya.
A.10.2 ALAT-ALAT
a.
Triaxial Set
.
b. Silinder contoh
c. Membran karet
d.
Extruder
e. Batu porus dan kertas saringan (
filter
)
f. Timbangan dengan ketelitian 0,1 gram
g.
Oven
A.10.3 BENDA UJI
Tanah asli (
undisturbed
) yang diambil dari Godean pada kedalaman -1 m.
A.10.4 PELAKSANAAN
b.
Masing-masing sampel diukur diameter, tinggi, dan beratnya.
c.
Kertas
filter
(berbentuk seperti permukaan sampel/lingkaran) dan batu
porus dijenuhkan dengan air.
d.
Kertas
filter
dipasang pada alas dan atas sampel.
e.
Memasang membran pada sampel dengan menggunakan alat bantu.
f.
Menempatkan sampel pada sel
triaxial
, ujung-ujung membran dibalutkan
pada alas dan tutup sampel, kemudian diikat dengan cincin karet berbentuk
lingkaran.
g.
Tabung sel ditutup dan diberi pengunci.
h.
Arahkan piston agar menyentuh cap penekan sampel dengan cara diputar
pelan-pelan.
i.
Arahkan piston atas tepat mengarah ke
proving ring
dengan cara memutar
mesin
compression
, hati-hati jangan sampai menyentuh langsung arah
tangkai
verseneleng
ke posisi mendatar dan putar penggerak halus ke arah
kanan sampai terlihat pada bacaan
proving ring
dapat terlihat kalau sudah
menyentuh benar-benar.
j.
Mengisi sel dengan air, caranya adalah dengan menaikkan tekanan pada
tangki air sebesar +0,2 kg/cm (katup udara bagian atas dibuka) bila air
sudah melimpah melalui katup udara, kran tekanan sel ditutup kemudian
katup udara ditutup kembali.
k.
Memutar pemutar tekanan sel sampai monometer menunjukkan tekanan
keliling (3) yang diinginkan (untuk sample 1 = 0,5 kg/cm; sample 2 = 1
kg/cm; sample 3 = 2 kg/cm).
l.
Mengatur gigi kecepatan sesuai dengan yang dikehendaki (antara 0,38 -
0,76).
m.
Menyiapkan formulir untuk pembacaan
dial proving ring
dan
dial strain
.
Pembacaan
dial proving ring
dilakukan pada tiap 20
divicion dial strain
( 1
div = 0,01 mm).
n.
Menghidupkan mesin dan dibaca, pembacaan dianggap selesai bilamana
pembacaan
proving ring
sampai 1600 div .
o.
Setelah selesai mematikan mesin, turunkan tekanan dengan memutar
pengatur tekanan sel sampai manometer menunjukkan nol, buka katup
udara (dikendorkan), tunggu air sampai turun kembali ke tangki semuanya.
p.
Keluarkan sampel, timbang dan cari kadar airnya.
q.
Pengujian sample 1 selesai, dan untuk sample selanjutnya seperti prosedur
PEMERIKSAAN TRIAXIAL
Tanggal
: 15 September 2008
Kedalaman
: -1 m
Data benda uji :
Jenis tanah
: Tanah asli
Contoh tanah :
Diameter contoh = 3,76 cm
Berat volume = 1,5769 gr/cm
3Tinggi contoh = 7,59 cm
Kadar air mula-mula = 66,5413 %
Luas contoh mula-mula = 11,1036 cm
2Derajat kekenyangan = 0-100 %
Volume contoh = 84,2766 cm
3Kadar air sesudah test = 63,2832 %
Berat contoh = 132,9 gr
Ikhtisar:
Percobaan
Tekanan sel
3, kg/cm2
Tekanan deviator pecah
(
1 -
3), kg/cm2
1 pecah
kg/cm2
C
u=0,2435 kg/cm
2Q
u=4,0098
1
2
0,5143
2,5143
2
1,5
0,3383
1,8383

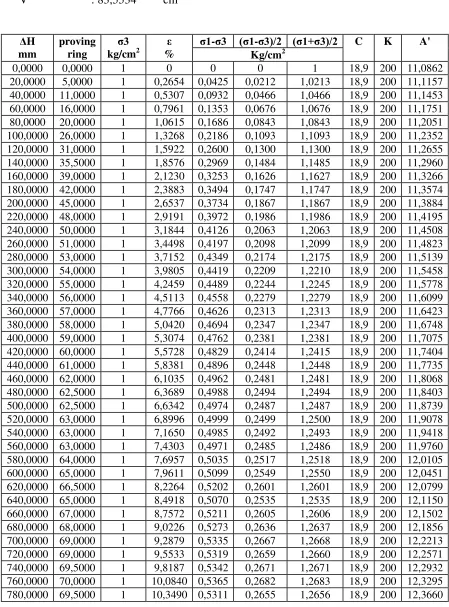

Δ H
mm
Proving ring div.
δ3
kg/cm2
ε
%
δ1-δ3 (δ1-δ3)/2 (δ1+δ3)/2 C K A'
kg/cm2
Δ H mm
Proving ring
div.
δ3
kg/cm2
ε
%
δ1-δ3 (δ1-δ3)/2 (δ1+δ3)/2 C K A'
kg/cm2
ΔH mm
proving ring
ζ3
kg/cm2
ε
%
ζ1-ζ3 (ζ1-ζ3)/2 (ζ1+ζ3)/2 C K A'
Kg/cm2

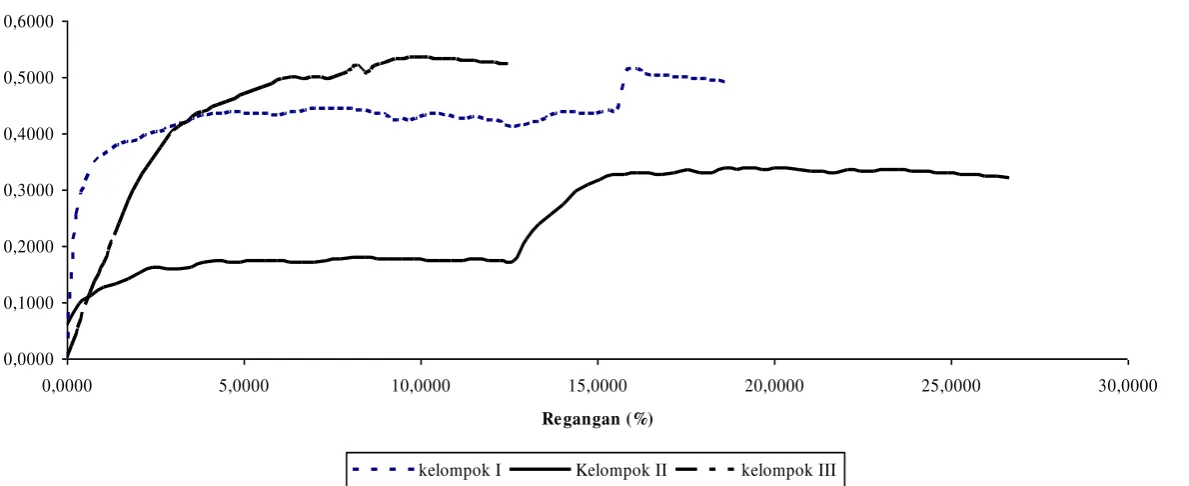

GRAFIK TRIAXIAL
0,0000 0,1000 0,2000 0,3000 0,4000 0,5000 0,6000
0,0000 5,0000 10,0000 15,0000 20,0000 25,0000 30,0000
Re gangan (%)
