ABSTRAK

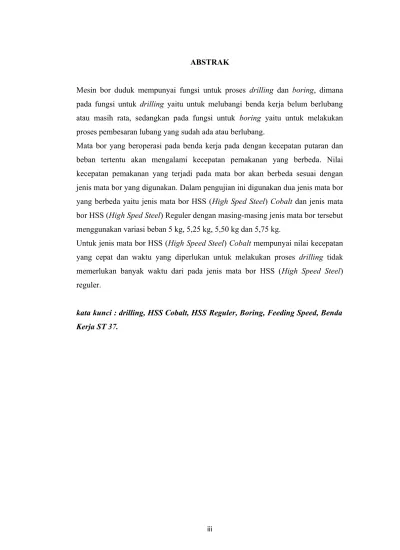

Mesin bor duduk mempunyai fungsi untuk proses drilling dan boring, dimana pada fungsi untuk drilling yaitu untuk melubangi benda kerja belum berlubang atau masih rata, sedangkan pada fungsi untuk boring yaitu untuk melakukan proses pembesaran lubang yang sudah ada atau berlubang.
Mata bor yang beroperasi pada benda kerja pada dengan kecepatan putaran dan beban tertentu akan mengalami kecepatan pemakanan yang berbeda. Nilai kecepatan pemakanan yang terjadi pada mata bor akan berbeda sesuai dengan jenis mata bor yang digunakan. Dalam pengujian ini digunakan dua jenis mata bor yang berbeda yaitu jenis mata bor HSS (High Sped Steel) Cobalt dan jenis mata bor HSS (High Sped Steel) Reguler dengan masing-masing jenis mata bor tersebut menggunakan variasi beban 5 kg, 5,25 kg, 5,50 kg dan 5,75 kg.
Untuk jenis mata bor HSS (High Speed Steel) Cobalt mempunyai nilai kecepatan yang cepat dan waktu yang diperlukan untuk melakukan proses drilling tidak memerlukan banyak waktu dari pada jenis mata bor HSS (High Speed Steel) reguler.
kata kunci : drilling, HSS Cobalt, HSS Reguler, Boring, Feeding Speed, Benda Kerja ST 37.
iii
ABSTRACT
The seated drill has a function for drilling and reaming processes, where the drilling function is to perforate a part which has not been perforated or which is still flat, while the drilling function is to enlarge a existing or hollow hole. A drill bit that runs on a workpiece at a certain rotational speed and at a certain load will experience different feed speeds. The value of the feed speed that occurs in the drill bit differs depending on the type of drill bit used. In this test two different types of drill bits were used, namely the HSS (High Speed Steel) cobalt drill bit and the HSS (High Speed Steel) Regular drill bit, each type of drill bit using a load variation of 5 kg, 5,25 kg, 5,50 kg and 5,75 kg. For the HSS (High Speed Steel) cobalt drill bit, it has a fast speed value, and the time required to complete the drilling process does not require much time than the ordinary HSS (High Speed Steel) drill bit.
keywords: drilling, HSS Cobalt, HSS Regular, Boring, Feeding Speed, Workpiece ST 37.
iv
