IF MATERI DATA WAREHOUSE

PANDUAN PRAKTIKUM

MATA KULIAH SISTEM DATA WEREHOUSING

Oleh :

Tim Pengajar

Jurusan Teknik Informatika

Fakultas Teknik

1. PENDAHULUAN

Sebuah perguruan tinggi perlu memberikan pelayanan kepada para

stakeholder yang diantaranya adalah mahasiswa, dosen maupun laporan borang di

butuhkan oleh dikti. Contoh data yang diperlukan oleh berbagai stakeholder adalah

data penelitian. Data penelitian dari tahun ke tahun akan terus bertambah dan

membuat ukuran database menjadi semakin besar. Agar tidak membebani sistem

pemrosesan transaksi yang ada, pada saatnya data lama perlu dipindahkan ke sebuah

data warehouse. Sebuah data warehouse akan memberikan laporan yang bersifat

dinamis dan bisa dilihat dari berbagai dimensi.[1]

Laporan yang dihasilkan juga akan mempunyai kemampuan untuk diperinci

lebih lanjut ataupun diringkaskan. Tanpa adanya data warehouse, laporan-laporan

yang dihasilkan akan lebih bersifat statis sesuai dengan yang telah diberikan oleh

aplikasi yang berada pada tingkatan sistem informasi manajemen.

Tugas ini untuk membangun sebuah data warehouse untuk data penelitian.

tulisan ini meliputi kegiatan perancangan data warehouse yang termasuk di

dalamnya perancangan arsitektur, dan pemodelan data. Sesudah itu akan dijelaskan

hasil implementasi dari data warehouse yang telah dirancang.

2. TINJAUAN PUSTAKA

Data Warehouse

Data warehouse adalah koleksi data yang bersifat subject-oriented,

terintegrasi, time-variant, dan non-volatile yang digunakan untuk mendukung proses

pengambilan keputusan yang strategis untuk perusahaan (Inmon, 2002). Data

warehouse merupakan salah satu konsep penyediaan solusi ke organisasi, dimana

memiliki database yang distrukturkan secara khusus untuk dilakukan proses query

dan analisis. Data warehouse umumnya berisi data yang mempresentasikan histori

organisasi. Data warehouse memungkinkan pengguna untuk melakukan pemeriksaan

terhadap data historis utuk melakukan analisis terhadap data dalam beragam cara dan

Untuk pembuatan data warehouse, dilakukan dengan melakukan beberapa

langkah yang ada, antara lain (Ponniah, 2001):

a. Data extraction

Fungsi ini biasanya berhadapan dengan bermacam data source, dan

menggunakan teknik yang sesuai dengan setiap data source. Sumber data

mungkin berasal dari source machine yang berbeda dalam format data yang

berbeda pula.

b. Data transformation

Data transformation melibatkan berbagai bentuk dalam mengkombinasikan

bagian dari data yang berasal dari sumber yang berbeda. Kombinasi data

dilakukan dari sumber record tunggal, atau dapat juga dilakukan dari elemen data

yang berelasi dengan banyak sumber record. Proses cleaning mungkin dilakukan

dalam data transformation, dimana proses cleaning memiliki fungsi untuk

melakukan koreksi terhadap kesalahan pengejaan, atau untuk melakukan

eliminasi terhadap duplikat data.

c. Data loading

Setelah selesai melakukan desain dan konstruksi dari data warehouse dan

aplikasi digunakan untuk pertama kalinya, akan dilakukan pengisian awal data ke

dalam media penyimpanan data warehouse. Dalam pengisian awal, dilakukan

pemindahan data dalam jumlah yang besar.

3. Perancangan Data Warehouse

Tahap perancangan adalah merupakan tahap awal yang penting untuk dilakukan

dalam pembentukan data warehouse. Di dalamnya meliputi perancangan arsitektur

A. Perancangan Arsitektur Data Warehouse

Pembersihan data

Data werehouse (MySQL)

Sumber Data Data Staging Penyimpanan Data Transformasi

Normalisasi Data Olah

Gambar memperlihatkan rancangan arsitektur logical dari data penelitian.

DB Penelitian DB Werehouse DB public access

Pengguna Pengguna

Gambar memperlihatkan rancangan arsitektur fisik dari data warehouse penelitian.

Pada konfigurasi ini pengguna mengakses data warehouse melalui server aplikasi.

Database Olah dan data warehouse berada pada mesin yang sama sehingga proses

Ekstraksi, Transformasi dan Loading dilakukan di mesin data warehouse dan tidak

B. Sumber Data

Dalam tugas ini sumber data yang digunakan dalam bentuk excel dimana beberapa

record masih tidak standard dan memerlukan penyeragaman//cleaning/pembersihan

data.

C. Pemodelan Data Dimensional

Skema yang digunakan adalah schema dimana terdapat satu tabel fakta dan

beberapa tabel dimensi. Alasannya adalah proses query yang lebih ringan dan

memudahkan penjelajahan terhadap data dimensinya, selain itu tabeldimensinya

tidak memerlukan tabel sub dimensi karena tabel dimensinya tidak mengandung

ringkasan atau tidak memiliki perbedaan tingkat ukuran.

Tabel fakta yang terbentuk dari perancangan data warehouse ini merupakan tabel

tesis yang dapat dijelaskan sebagai berikut:

1. Tabel Data Tesis, didalam table tesis ini berbubungan degan table kelas,kota

alamat, kota asal sekolah,jenis kelamin dan tempat tanggal lahir.

2. Tabel Kelas, data yang termasuk dimensi kelas adalah kd_kelas dan

namakelas.

3. Tabel Kota Alamat,dimensi kota alamat adalah kd_kotaalamat dan

kotaalamat

4. Tabel Kota Asal Sekolah,dimensi kota asal sekolah adalah kd_kotasalsek

dan kotaasalsekolah

5. Tabel Jenis kelamin, dimensi jenis kelamin adalah kd_jk,jeniskelamin

6. Tabel Tempat Lahir, dimensi tempat lahir adalah

D. Langkah – langkah normalisasi table dan Analisa Tabel 1. Proses Pembersihan Data

Proses pembersihan data dilakukan untuk menghilangkan record yang

kembar, menormalisasi kesalahan penulisan, nilai yang kosong, dan

kesalahan-kesalahan lainnya. Pada kelompok kami, proses pembersihan data dilakukan

secara manual. Untuk membantu mengerjakan semua operasi yang diperlukan

dalam MySQL, kelompok kami menggunakan tool PHP MyAdmin.

Langkah pertama yang dilakukan adalah melakukan ekspor data dari file

asli berupa Microsoft Excel menjadi database MySQL. File asli dalam bentuk

Microsoft Excel terlebih dahulu dinormalkan kolom-kolomnya dari bentuk asal

yang belum terformat, sehingga dihasilkan sebuah format mirip tabel dengan

Format tanggal juga diperiksa dan disamakan menurut format tanggal

MySQL yaitu yyyy-mm-dd (tahun-bulan-tanggal). Untuk kolom Jenis Kelamin

dan Kelas, dari data asli sudah tersaji dalam bentuk biner yaitu 0 dan 1. Setelah

itu data disimpan dalam format file CSV untuk selanjutnya diimpor ke format

database MySQL.

Langkah impor data ke MySQL terlebih dahulu diawali dengan membuat

sebuah database bernama „tesis‟, dan membuat sebuah tabel bernama „datatesis‟

dengan struktur tabel yang sama dengan kolom-kolom yang telah ditentukan

sebelumnya. Data dari file CSV kemudian diimpor melalui fasilitas import dari

PHPMyAdmin. Di sini kembali dilakukan cek jumlah record untuk memastikan

bahwa semua record telah diimpor, yaitu sejumlah 10319 record.

Langkah berikutnya adalah menentukan field mana dari tabel „datatesis‟

yang dapat dikodekan dan dipisahkan menjadi tabel terpisah untuk digunakan

menjadi dimensi. Dari proses ini didapatkan bahwa field-field berikut memiliki

nilai-nilai yang sama dan dapat dikodekan:

JK

maka langsung dibuat menjadi tabel „jeniskelamin‟ dan „kelas‟ dengan struktur

sebagai berikut:

Tabel „jenis_kelamin‟

Untuk field TempatLahir, KotaAlamat dan KotaAsalSekolah, karena

memiliki kesamaan jenis data yaitu nama tempat, maka perlu dipetakan terlebih

dahulu masing-masing nama tempatnya kemudian diperiksa apakah terdapat

inkonsistensi penulisan atau duplikasi yang dapat mengacaukan pengkodean.

Pemeriksaan dilakukan secara manual dengan bantuan fungsi distinct pada

MySQL untuk menampilkan setiap nama tempat yang terdapat pada field-field

tersebut.

select distinct „tempatlahir‟ from „tesis‟; select distinct „kotaalamat‟ from „tesis‟; select distinct „kotaasalsekolah‟ from „tesis‟;

Pada langkah ini ditemukan beberapa inkonsistensi penulisan nama tempat

seperti

SEMARANG SEAMRANG

YOGYAKARTA YAGYAKARTA

Ditemukan juga duplikasi nama tempat karena kesalahan pemberian spasi seperti

PATI _PATI

Setelah dilakukan perbaikan, data dari masing-masing field kemudian

diurutkan secara ascending kemudian dipisahkan ke dalam tabel-tabel berikut

Tabel „tempatlahir‟

„kd_tempatlahir‟ varchar 4 Primary Key

„tempatlahir‟ varchar 20

Tabel „kotaalamat‟

„kd_kotaalamat‟ varchar 4 Primary Key

„kotaalamat‟ varchar 20

Tabel „kotaasalsekolah‟

„kd_kotaasalsek‟ varchar 4 Primary Key

„kotaasalsekolah‟ varchar 20

Pengkodean dilakukan dengan memberi nomor urut dari atas sebanyak 4

digit terdiri dari 1 digit paling kiri sebagai pengenal dan tiga digit kanan sebagai

pembilang. Pengkodean yang ditentukan penulis adalah:

Tabel Pengenal Pembilang Contoh

„tempatlahir‟ 2 001-999 2001, 2019, 2100

„kotaalamat‟ 3 001-999 3001, 3045, 3099

„kotaasalsekolah‟ 1 001-999 1001, 1030, 1086

Setelah pengkodean selesai, maka dilakukan perubahan struktur pada

tabel „datatesis‟ dan update data pada field-field tersebut menjadi kode. Perubahan struktur dilakukan melalui PHPMyAdmin, sedang perubahan data

dilakukan menggunakan kalimat-kalimat SQL berikut:

“update datatesis set kd_tempatlahir=(select

kd_tempatlahir from tempatlahir where tempatlahir.tempatlahir=datatesis.kd_tempatlahir );”

“update datatesis set kd_kotaalamat=(select

kd_kotaalamat from kotaalamat where kotaalamat.kotaalamat=datatesis.kd_kotaalamat);”

“update datatesis set kd_kotaasalsek=(select

2. Hasil Pembersihan Data

Pada akhir dari proses ini terbentuk 5 buah tabel baru di samping tabel

„datatesis‟, sehingga jumlah tabel sekarang menjadi 6 tabel. Tabel-tabel baru tersebut adalah:

Dengan adanya proses kodifikasi (pengkodean) maka struktur tabel

„datatesis‟ juga mengalami perubahan, di mana field yang tadinya berisi data mentah digantikan oleh field berisi kode yang merujuk pada tabel-tabel baru.

Hasil akhir struktur tabel „datatesis‟ adalah sebagai berikut:

„no‟ integer 6

„nim‟ varchar 15 Primary Key

„nama‟ varchar 50

„kd_tempatlahir‟ varchar 4 Foreign Key tabel „tempatlahir‟

„tgllahir‟ date

„kd_kotaalamat‟ varchar 4 Foreign Key tabel „kotaalamat‟

„kd_jk‟ integer 1 Foreign Key tabel „jenis_kelamin‟

„kd_kelas‟ integer 1 Foreign Key tabel „kelas‟

„asalsekolah‟ varchar 50

„kd_kotaasalsek‟ varchar 4 Foreign Key tabel „kotaasalsekolah‟

3. Menggunakan Schema-Workbench

Untuk dapat menggunakan Schema-Workbench maka pastikan folder driver

berisi dari Schema-Workbench berisi file-file :

mysql-connector-java-5.1.13-bin, jtds-1.2.2.

Langkah-langkah untuk menggunakan Schema-Workbench :

a. Jalankan Schema-Workbench dengan mengklik 2X file Workbench.bat

- Driver Class Name : com.mysql.jdbc.Driver

- Connection URL : jdbc:mysql://localhost/[nama database]

- User Name : root

Gambar. 1. Connection

c. klik Test Connection

Gambar. 2. Connection Succesfull

d. klik Ok kemudian klik Accept

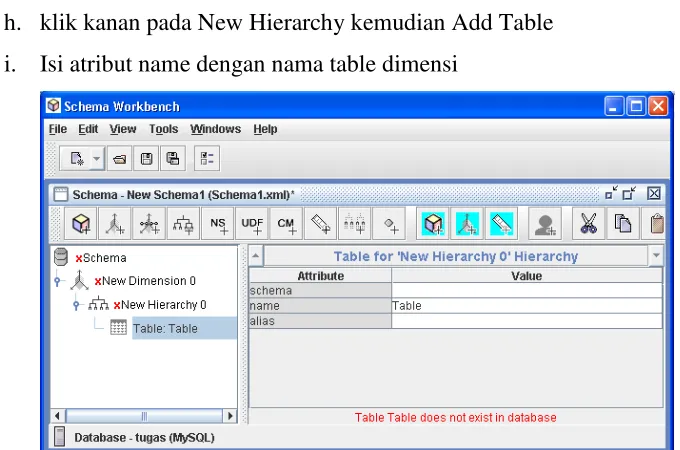

Gambar 3. Schema Workbench

f. klik Add Dimension pada tool bar

g. Aktifkan New Hierarchy pada dimension

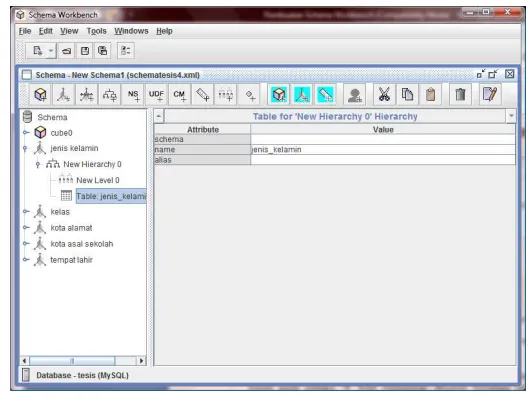

h. klik kanan pada New Hierarchy kemudian Add Table

i. Isi atribut name dengan nama table dimensi

j. klik pada New Hierarchy kemudian isi atribut Primary Key dengan kunci

primer dari table dimensi

k. klik pada New Dimension kemudian isi attribute foregnkey dengan foregnkey

table dimensi

l. buat table fact dengan cara klik kanan pada Schema kemudian pilih add cube

m. klik kanan pada new cube kemudian add table

n. isikan attribute name dengan table fakta

o. klik kanan pada new cube kemudian pilih measure, isikan atribut :

- Aggregator : Count

- Coulomn : kolom yang akan dihitung jumlahnya

- Data type : Numerik

p. simpan mapping tersebut dengan extension XML

q. Kemudian pilih Add Cube

Munculan tampilan berikut ini

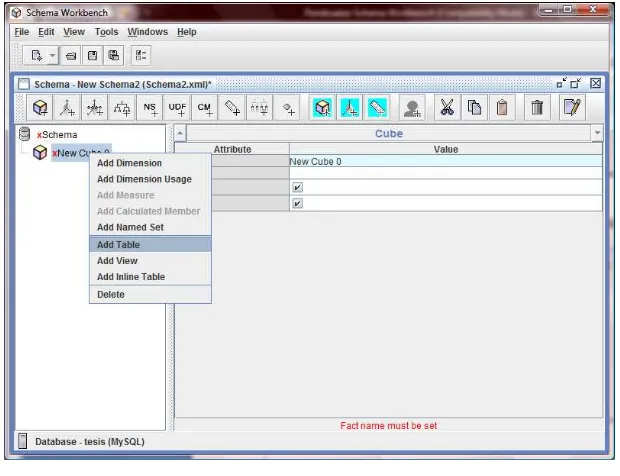

Gambar 6. Tampilan cube

Klik kanan pada New Cube 0  Add Tabel, setelah dipilih akan muncul

tampilan berikut (b)

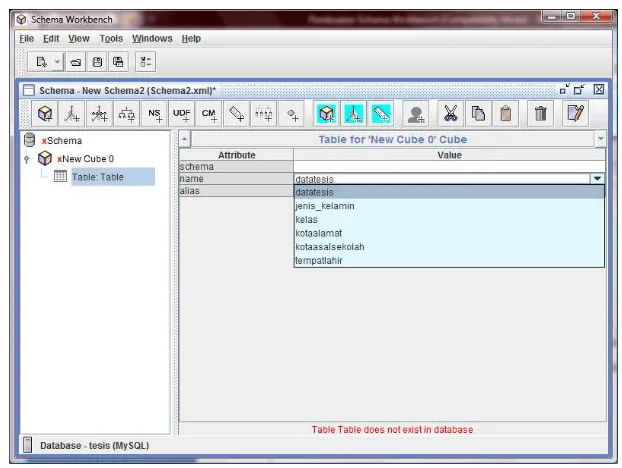

Gambar 8. (b)

Pada Cube ini merupakan tampilan dari tabel fakta. Isikan data pada kolom

name dengan memilih tabel. Misalkan memilih tabel database datatesis

Gambar 9. Mengisi Name Atribute

Ketika kita sudah memilih tabel dan mengisi kolom dengan benar maka tanda

1. Setelah membuat Cube (tabel fakta) kita akan membuat tabel dimensi

dengan cara klik kanan pada schema  Add Dimension. Buatlah

beberapa tabel dimensi yang kita sesuaikan dengan database yang sudah

di cleaning dengan memisahkan menjadi beberapa tabel yang unik,

misalkan kita membuat empat tabel dimension. Setelah membuat

beberapa tabel dimensi kita edit satu persatu tabel tersebut. Klik pada

New Dimension  klik kanan New hierarchy 0  Add tabel maka

muncul

Gambar 10. Add Hierarky

Isikan pada kolom name dengan memilih tabel dimensi yang sudah kita

2. Setelah mengisi kolom name kita klik kembali New hierarchy 0

Gambar 11. Pengisian nama

Isikan kolom primarykey sesuai dengan tabel yang tadi kita pilih. Pilih

kd_jk , untuk kolom name bisa diganti bisa tidak. Sekarang pilih / klik

kanan pada New hierarchy  Add level

Klik pada New level 0 yang baru kita buat kemudian isikan beberapa

kolom di dalamnya

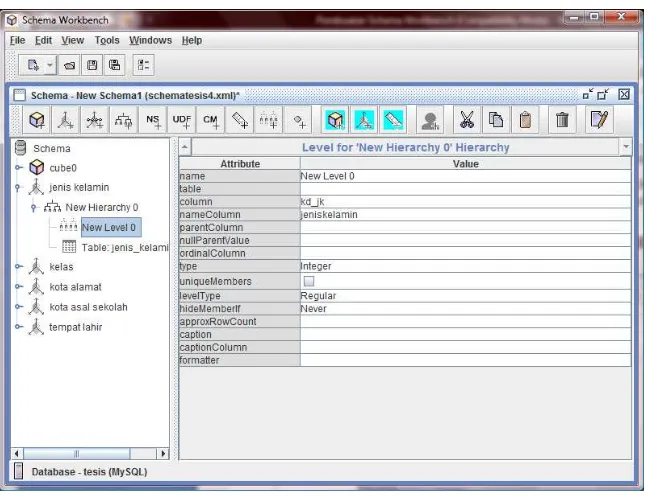

Gambar. 13 Pengisian value

Isikan data ke dalam kolom :

Column : kd_jk

nameColumn : jeniskelamin

type : integer

leveltype : Regular

hideMemberlf : Never

Data yang dimasukkan berdasarkan tabel yang kita pilih tadi seperti saat

langkah ke 6. Lakukan langkah 6 dan 7 ini untuk mengisikan tabel

dimensi yang lain, tentunya database yang dimasukkan pun berbeda

sesuaikan dengan tabel database yang kita buat di Mysql.

3. Langkah selanjutnya setelah mengisi tabel pada tiap dimension, kita

kembali pada tabel cube (tabel fakta). Klik kanan pada cube 0  Add

Dimension Usage

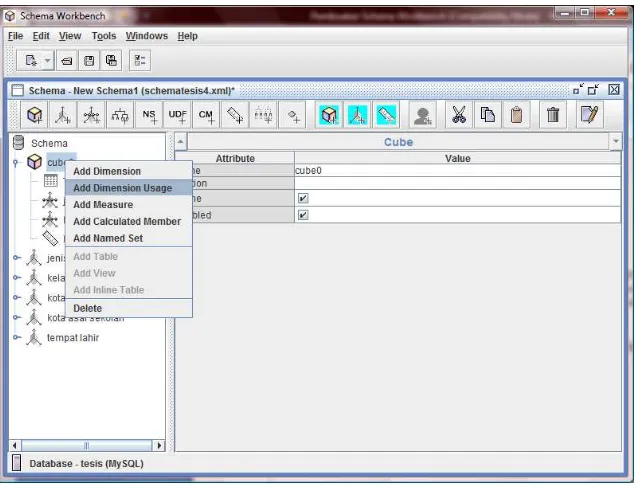

Gambar. 14. Add Dimension Usage

Kemudian pilih / klik tabel dimensi tersebut dan isikan data pada

Gambar 15. Pengisian Data Fakta

Name : jenis kelamin

FoerignKey : kd_jk

Source : jenis kelamin

Disarankan dalam area ini kita cukup hanya membuat dua tabel dimensi

supaya saat ditampilkan pada pentaho grafiknya yang keluar bisa terlihat.

Dan terserah pada kita untuk memilih tabel mana yang akan kita

munculkan pada pentahonya nanti. Disini misalkan tabel yang dipilih

berdasarkan tabel database yang kita buat adalah tabel jenis kelamin dan

kelas.

4. Selanjutnya klik kanan kembali pada cube0  Add Measure. Pada tabel

measure ini kita akan menjumlahkan seluruh data yang sudah kita buat,

Klik pada tabel measure yang sudah kita buat kemudian isikan datanya

dalam kolom seperti berikut:

Gambar 16. Pengisian Measure

Name : kelas

Aggregator : count

Column : kd_kelas

Datatype : integer

Tabel yang dimasukkan pun terserah pada kita yang akan dijumlahkan

nantinya.

5. Setelah kita membuat schema maka langkah selanjutnya kita akan

mempublish data ke pentaho. Adapun langkahnya adalah pilihlah file 

Gambar 17. Publish

Maka muncul tampilan Repository Login seperti berikut ini:

6. Pada area kerja Repository Login di dalam kolom publish password kita

akan memasukkan passwordnya dengan terlebih dahulu mengubahnya di

folder pentaho  folder biserve-ce-3.0.0 STABLES  folder biserver-ce

 pentaho-solution  folder system  cari file publisher_config

kemudian klik kanan edit maka akan muncul

Gambar 19. Penambahan Password

Gantilah passwordnya pada sourecode program berikut:

<publisher-config>

<publisher-password>publish</publisher-password>

</publisher-config>

Untuk memudahkan dalam mengingat rubahlah passwordnya menjadi

“publish”. Setelah merubah password kita kembali ke schema workbench

Gambar. 20 Pengisian Repository

Pada publish password masukkan “publish” lalu pada user “joe” dengan passwordnya “password” sebelum kita mempublish pada pentaho terlebih

dahulu aktifkan pentahonya dengan cara start-pentaho pada folder

Pentahobiserver-ce-3.0.0 STABLES biserver-ce. Setelah

mengaktifkan pentaho lakukan browsing dengan mozilla lalu ketikkan

“http://localhost:8080/pentaho/Login” .

Setelah mengaktifkan pentaho kembali pada schema workbench pilih file

 publish  kemudian muncul Repository Login masukkan

Gambar. 21. Publish Setting

Pada area ini kita terlebih dahulu membuat New folder, setelah membuat

New Folder double klik folder yang kita buat tersebut.

Di kolom Pentaho or JNDI Data Source terlebih dahulu harus kita setting

dulu agar bisa sukses untuk di publish pada pentaho. Cara mengesetnya

adalah dengan cara kita klik pada folder Pentaho folder

biserver-ce-3.0.0 STABLES administration-console file startup.batch akan

Gambar. 22. Pengambilan IP workbrance

Copy lah pada tampilan tersebut http://127.0.0.1:8099 lalu masukkan

pada mozilla. Saat di browser akan muncul tampilan

Gambar 23. Autentikasi Admin Pentaho

Ketikkan dalam kolom tersebut:

Nama Pengguna : admin

Kata Sandi : password

Gambar 24. Administrasion Console Home

Masuklah ke dalam Administration kemudian pilih Data Source lalu klik

Gambar 25. Entry data Source

Pada kolom isikan data

Nama : DataSource

Driver Class : pilih com.mysql.jdbc.Driver

User Name : root

URL : jdbc:mysql://localhost:3306/tesis

Lalu tekan tombol Test, jika pengisiannya benar maka saat di test akan

sukses kemudian tekan tombol OK

Kembali pada area kerja publish schema pada kolom Pentaho or JNDI

Data Source kita masukkan nama sesuai dengan yang tadi kita buat saat

dalam area Data Source. Misalkan kita masukkan namanya Datasource,

setelah itu tekan tombol publish kemudian muncul tampilan

Gambar 26. Overwirite

Pilih tombol yes, muncul tampilan

Gambar 27. Succesfull

4. Menggunakan Pentaho BI Server

Kami menggunakan Pentaho BI Server untuk mempublish hasil analisis

berdasarkan table dimensi dan facta yang dibuat di Schema Workbench. Adapun

langkah-langkah yang dilakukan adalah :

1. Menjalankan start-pentaho.bat yang ada di folder Pentaho/

biserver-ce-3.0.0-STABLE/ biserver-ce/

Gambar 28. Jendela tomcat server

2. Menjalankan web browser kemudian mengetikan :

Gambar 29. Halaman utama Pentaho BI Server

3. Mengklik tombol pentaho user console Login kemudian memilih user

dari dropdown sample user, pilih joe, klik login, maka tampilan pentaho akan

seperti pada gambar dibawah ini.

Gambar 30. Halaman Pentaho BI Server untuk user console

4. Menjalankan WampServer agar sumber data yang ada di Mysql dapat

ditampilkan dalam view hasil analisis.

Gambar 31. Jendela Analysis View

6. Mengklik combo milik schema agar berisi New Schema2 dan cube

data_tesis, diakhiri dengan mengklik Ok

Gambar 32. Tampilan data hasil analisis pada user console

7. untuk menampilkan hasil analisis dalam bentuk grafik maka harus
