BAB III ANALISA DAN PERANCANGAN SISTEM

(1)

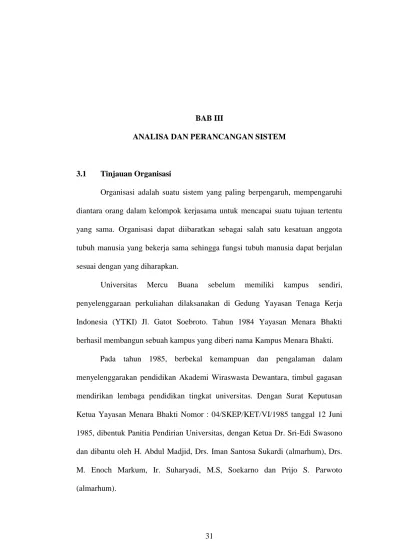

BAB III

ANALISA DAN PERANCANGAN SISTEM

3.1 Tinjauan Organisasi

Organisasi adalah suatu sistem yang paling berpengaruh, mempengaruhi diantara orang dalam kelompok kerjasama untuk mencapai suatu tujuan tertentu yang sama. Organisasi dapat diibaratkan sebagai salah satu kesatuan anggota tubuh manusia yang bekerja sama sehingga fungsi tubuh manusia dapat berjalan sesuai dengan yang diharapkan.

Universitas Mercu Buana sebelum memiliki kampus sendiri, penyelenggaraan perkuliahan dilaksanakan di Gedung Yayasan Tenaga Kerja Indonesia (YTKI) Jl. Gatot Soebroto. Tahun 1984 Yayasan Menara Bhakti berhasil membangun sebuah kampus yang diberi nama Kampus Menara Bhakti.

Pada tahun 1985, berbekal kemampuan dan pengalaman dalam menyelenggarakan pendidikan Akademi Wiraswasta Dewantara, timbul gagasan mendirikan lembaga pendidikan tingkat universitas. Dengan Surat Keputusan Ketua Yayasan Menara Bhakti Nomor : 04/SKEP/KET/VI/1985 tanggal 12 Juni 1985, dibentuk Panitia Pendirian Universitas, dengan Ketua Dr. Sri-Edi Swasono dan dibantu oleh H. Abdul Madjid, Drs. Iman Santosa Sukardi (almarhum), Drs. M. Enoch Markum, Ir. Suharyadi, M.S, Soekarno dan Prijo S. Parwoto (almarhum).

(2)

Setelah melalui persiapan pendirian dan studi kelayakan, dengan Nomor : 010/KET/YMB/VI/85 tanggal 12 Juni 1985, Yayasan mengajukan permohonan izin mendirikan Universitas Mercu Buana (UMB) kepada Kopertis Wilayah III.

Berdasarkan surat Nomor : 15/KOP.III/S.VI/85 yang ditandatangani oleh Prof. Dr. Boesjra Zahir (almarhum), pada tanggal 18 Juni 1985, Kopertis Wilayah III menyetujui dan memberikan izin "Operasional" kepada Universitas Mercu Buana.

3.2 Visi dan Misi Fakultas dan Jurusan

3.2.1 Visi dan Misi Fakultas Ilmu Komputer Visi

Menjadi Fakultas Ilmu Komputer yang unggul dalam menghasilkan tenaga profesional yang mandiri di era informasi dunia global yang memiliki kompetensi di bidang jaringan multiakses, solusi korporasi dan industri kreatif. Misi

Menghasilkan lulusan yang profesional, mandiri dan mampu bersaing di era informasi dunia global.Melaksanakan pengembangan iptek dalam bidang keilmuan komputer dengan fokus pada jaringan multiakses dan industri kreatif. Menjalin kemitraan dengan berbagai institusi untuk peningkatan mutu pelaksanaan Tridharma Perguruan Tinggi.

(3)

3.2.2 Visi dan Misi Program Studi Sistem Informasi VISI

Menjadi program studi Sistem Informasi yang mendidik dan menghasilkan sarjana yang memiliki kompetensi di bidang Analisis Sistem dan Mobile Commerce yang berdaya saing global dan berjiwa wirausaha.

MISI

 Menyelenggarakan pendidikan akademik yang mengikuti perkembangan terkini untuk menghasilkan lulusan yang kompeten pada bidang Analisis Sistem dan Mobile Commerce.

 Mengembangkan penelitian di bidang Sistem Informasi yang melibatkan dosen dan mhs dalam rangka menunjang pendidikan dan pengabdian kepada masyarakat.

 Mengembangkan riset terapan dengan memanfaatkan kemitraan dengan industri dan keilmuan Sistem informasi dalam rangka meningkatkan produktifitas dan nilai tambah bagi masyarakat.

(4)

3.3 Struktur Organisasi Fakultas Ilmu Komputer

Dekan Dr. Harwikarya

Wakil Dekan Bambang Jokonowo, S.Si, MTI

Pembina Kemahasiswaan Bagus Priambodo. ST.,MTI

Kepala Laboratorium Misbahul Fajri, ST., MTI

Kaprodi TI Anis Cherid, SE, MTI

Sekprodi TI Tri Daryanto, ST, MT

Kaprodi Sistem Informasi Nur Ani, ST, MMSI

Sekprodi Sistem Infromasi Anita Ratnasari, S.Kom, M.Kom

Ka. Pusat Studi dan Kerjasama Mujiono Sadikin, ST., MT

Gambar 3.1 Struktur Organisasi Fakultas Ilmu computer

3.4 Identifikasi Sistem

Berdasarkan analisa mengenai sistem pendaftaran tugas akhir pada program studi sistem informasi maka dapat di definisikan kekurangan yang ada, sehingga pada sistem mendatangkan dibutuhkan :

a. Kebutuhan : Data mahasiswa

Masalah : Tidak terintegrasi dengan baik,sehingga sering

Sekali hilangnya arsip mahasiswa. Dan mengalami data ganda.

Usulan :Disediakannya Database khusus mahasiswa sehingga Dapat dengan mudah dalam mencari data mhs.

b. Kebutuhan : Data – data hasil sidang

Masalah : Data yang diserahkan oleh mahasiswa sering kali tidak Tersimpandengan dengan baik, tidakadanya

(5)

melisting data hasilsidang.

Usulan : Menyediakan Informasi data – data hasil sidang Sehingga mempermudah Pencarian data hasil sidang.

c. Kebutuhan : Data Dosen pembimbing

Masalah : Sulitnya menentukan dosen pembimbing dengan Jumlah mahasiswa yang Mendaftar tugas akhir sehingga Sering adanya kelebihan mahasiswa bimbingan untuk satu Dosen pembimbing.

Usulan : Menyediakan informasi dosen pembimbing.

3.5 Spesifikasi sistem

Padatahapan alias ini, dilakukan proses identifikasikebutuhanutamadari website yang akandibangun, yaitusebagaiberikut :

1. Website

Mengenai tugas akhir ini mencatat segala dokumentasi kegiatan tugas akhir mulai dari pendaftaran tugas akhir sampai hasil dan laporan sidang. Memastikan website ini berjalan dan mampu digunakan untuk membantu mendokumentasikan tugas akhir dengan baik tanpa adanya kesalahandata – data tugas akhir, redudansi data yang banyakterjadipada system sebelumnya.

(6)

3. Dapat mempermudah user dalam mengelola data tugas akhir dan dalam pengambilan keputusan serta memudahkan dalam penyebaran informasi tugas akhir.

3.6 RancanganUmum

Perancangan sistem tugas akhir ini terdiri dari tiga permodelan, yaitu permodelan usecase yang menggambarkan interaksi antara aktor dengan sistem,

activity diagram yang menggambarkan aktivitas yang dilakukan oleh pengguna

dan perangkat lunak itu sendiri. Serta sequence diagram yang menggambarkan skenario untuk aktivitas yang dilakukan oleh perangkat lunak .

3.7 Uraian Prosedur

Langkah dalam membuat uraian prosedur mengacu pada prosedur yang ada pada sistem tugas akhir sebagai berikut :

1. Pendaftaran Tugas akhir

Pendaftaran tugas akhir berdasarkan mahasiswa yang mendaftar tugas akhir. Bagian tata usaha akan memberikan form pendaftaran kepada mahasiswa. Lalu staff TU akan menginput data form pendaftaran mahasiswa, Agar mahasiswa tersebut terdaftar sebagai peserta tugas akhir

2. Bimbingan Tugas Akhir

Setelah terdaftar sebagai peserta tugas akhir mahasiswa tersebut melakukan bimbingan tugas akhir sesuai dosen pembimbing yang ditentukan oleh

(7)

kordinator TA. Sebelum melakukan kegiatan bimbingan mahasiswa harus menentukan judul atau tema tugas akhir yang di jadikan acuan untuk sistem yang akan dirancang. Setelah mendapatkan persetujuan dari dosen pembimbing barulah mahasiswa peserta tugas akhir melakukan kegiatan bimbingan sesuai dengan ketentuan dosen pembimbing masing – masing.

3. Pendaftaran Sidang seminar

Setelah mahasiswa selesai merancang pengerjaan tugas akhir, maka mahasiwa di wajibkan untuk mempresentasikan tugas akhir tersebut dihadapan dosen penguji kegiatan ini dinamakan seminar atau sidang tugas akhir. Setelah melakukan proses bimbingan dan di pandang memenuhi kaidah penulisan ilmiah, mahasiswa mendaftarkan diri sebagai peserta sidang seminar dengan mengisi form surat pengajuan seminar atau sidang sarjana atas persetujuan dosen pembimbing.

4. Sidang seminar

Kegiatan di dalam sidang seminar terdiri dari presentasi mahasiswa tugas akhir dan kegiatan tanya jawab antar dosen penguji dengan mahasiswa. Setelah mendaftarkan diri sebagai peserta sidang mahasiswa akan mendapatkan

(8)

Laporan yang dibuat adalah laporan hasil tugas akhir dan laporan pendokumentasian dilihat dari berita acara pelaksanaan sidang. Laporan ini akan diberikan kepada pimpinan fakultas sebagai bukti pendokumentasian atau sebagai arsip fakultas.

3.8 Permodelan Use Case diagram sistem berjalan

Pada tahapananalisis use case, aktor yang terhubung kepada perangkat lunak yang dibangun dapat dikategorikan menjadi lima orang aktor, yaitu mahasiswa , dosen penguji, dosen pembimbing,staff TU, kordinator tugas akhir pengelola tugas akhir. Sedangkan untuk usecase diagram dari seluruh kegiatan tugas akhir, yaitu pendaftaran TA, pendaftaran proposal, pemilihan dosen pembimbing, pendaftran sidang,jadwal sidang dan nama dosen penguji, penilaian, laporan – laporan hasil sidang.

Apabila dilihat kedalam usecase diagram, maka dapat dilihat pada gambar berikut :

(9)

Pilih Dosen Pembimbing

Pilih Dosen Penguji

Input Jadwal sidang

Input data mahasiswa Cetak Laporan Hasil

sidag

Input data judul TA

Cetak data mahasiswa

Cetak Data Judul TA Koordinator TA Mahasiswa Staff TU Dosen Penguji Dosen Pembimbing Penerimaan Dokumen sidang Pengujian sidang Penilaian Bimbingan Kik TA Pengajuan Judul Daftar sidang Revisi dan pengumpulan data System

(10)

Tabel 3.1 Keterangan Use Case

p

Gambar 3.3 Activity Diagram berjalan pendaftaran TA Nama Use Case Usecase sistem berjalan

Deskripsi Singkat Aktor Memiliki hak akses masing – masing pada kegiatan yang tergambar di use case

Aktor Staff TU, Dosen pembimbing, dosen penguji, Mhs, coordinator TA.

Pra Kondisi Tidak ada log in untuk coordinator TA dan staff TU Tindakan Utama Pendaftaran TA sampai dengan proses pengumpulan

dokumentasi Tugas akhir. Tindakan Alternatif -

Pasca Kondisi -

Mengisi Form pendaftran TA

Meminta pengesahan pada koordinator TA

Pengembalian form pengajuan sidang seminar

Input data pengajuan sidang Catak laporan Staff TU

Mahasiswa Koordinator TA

Pengesahan form pendaftran TA

(11)

3.9 Permodelan Usecase Rancangan

Pada tahap ini akan kita bandingkan tahap use case sistem berjalan dengan tahap rancangan untuk sistem yang akan di rancang.Untuk lebih jelasnya kita lihat use case rancangan dibawah ini :

Pilih Dosen Pembimbing Pilih Dosen Penguji

Input Jadwal sidang

Input data mahasiswa Cetak laporan

Input data judul TA Input data pendftran sidang Input hasil sidang Koordinator TA Staff TU Dosen Penguji Penerimaan Dokumen sidang Pengujian sidang Penilaian System Login Input honor

(12)

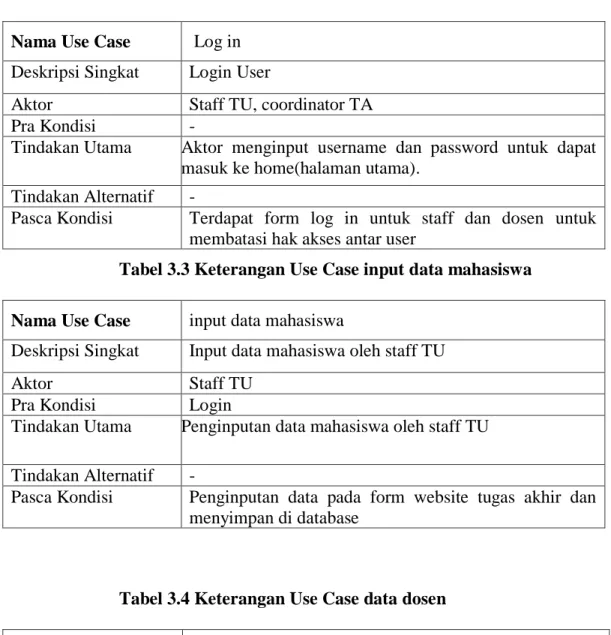

Tabel 3.2 Keterangan Use Case Login

Nama Use Case Log in Deskripsi Singkat Login User

Aktor Staff TU, coordinator TA

Pra Kondisi -

Tindakan Utama Aktor menginput username dan password untuk dapat masuk ke home(halaman utama).

Tindakan Alternatif -

Pasca Kondisi Terdapat form log in untuk staff dan dosen untuk membatasi hak akses antar user

Tabel 3.3 Keterangan Use Case input data mahasiswa

Nama Use Case input data mahasiswa

Deskripsi Singkat Input data mahasiswa oleh staff TU

Aktor Staff TU

Pra Kondisi Login

Tindakan Utama Penginputan data mahasiswa oleh staff TU Tindakan Alternatif -

Pasca Kondisi Penginputan data pada form website tugas akhir dan menyimpan di database

Tabel 3.4 Keterangan Use Case data dosen

Nama Use Case input data dosen

Deskripsi Singkat Input data dosen oleh staff TU

Aktor Staff TU

Pra Kondisi Login

Tindakan Utama Penginputan data dosen oleh staff TU Tindakan Alternatif -

Pasca Kondisi Penginputan data pada form data dosen website tugas akhir dan menyimpan di database

(13)

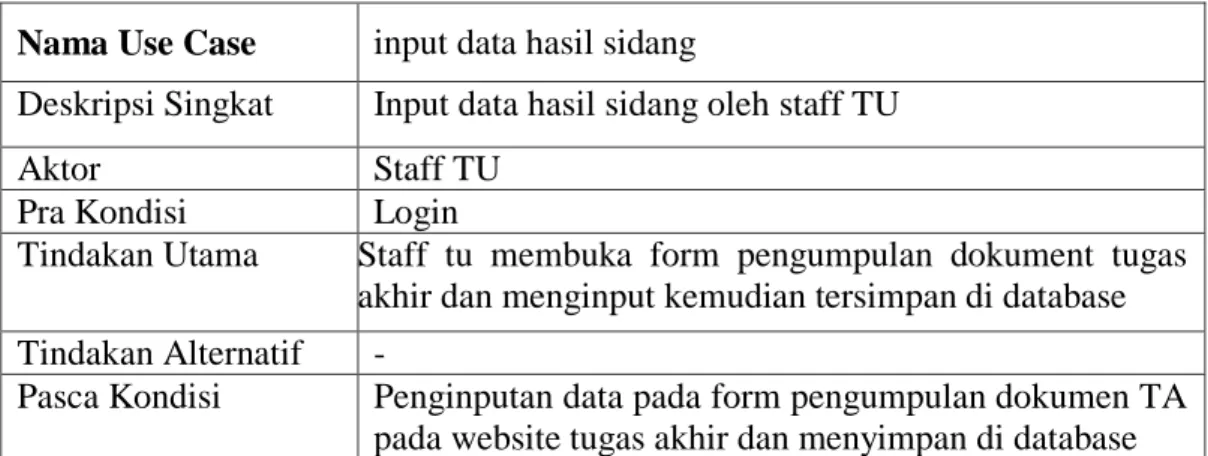

Nama Use Case input data hasil sidang

Deskripsi Singkat Input data hasil sidang oleh staff TU

Aktor Staff TU

Pra Kondisi Login

Tindakan Utama Staff tu membuka form pengumpulan dokument tugas akhir dan menginput kemudian tersimpan di database Tindakan Alternatif -

Pasca Kondisi Penginputan data pada form pengumpulan dokumen TA pada website tugas akhir dan menyimpan di database Tabel 3.5 Keterangan Use Case input hasil sidang

Tabel 3.6 Keterangan Use Case input honor dosen

Nama Use Case input data honor Dosen Deskripsi Singkat Penginputan data honor dosen

Aktor Staff TU

Pra Kondisi Login

Tindakan Utama Staff TU membuka form honor untuk menginput honor dosen untuk perhitungan honor

Pasca Kondisi Penginputan data pada form honor pada website tugas akhir dan menyimpan di database

Tabel 3.7 Keterangan Use Case input bimbingan

Nama Use Case input data Bimbingan

Deskripsi Singkat Penginputan data bimbingan

Aktor Dosen pembimbing

Pra Kondisi Login

Tindakan Utama Dosen pembimbing menginput progress bimbingan pada halaman asistensi

Pasca Kondisi Penginputan data asistensi untuk setiap mahasiswa bimbingan dan tersimpan di database

(14)

Tabel 3.8 Keterangan Use Case daftar sidang

Nama Use Case input data dafar sidang

Deskripsi Singkat Pendaftaran sidang yang dilakukan mahasiswa

Aktor Staff TU

Pra Kondisi Login

Tindakan Utama Staff tu membuka halaman pendaftaran sidang dan menginput data mahasiswa peserta sidang

Pasca Kondisi Staff tu menginput data mahasiswa peserta sidang

Tabel 3.9 Keterangan Use Case penilaian sidang

Nama Use Case input data penilaian sidang Deskripsi Singkat Penginputan nilai sidang

Aktor Staff TU

Pra Kondisi Login

Tindakan Utama Staff tu mendapatkan hasil sidang dari dosen penguji dan pembimbing dan kemudian menginput pada halaman penilaian sidang untuk kemudian dicetak sebagai laporan Tindakan Alternatif -

Pasca Kondisi Penginputan nilai dan menyimpan di database

Tabel 3.10 Keterangan Use Case pengumpulan dok.sidang

Nama Use Case input data pengumpulan dokumen sidang

Deskripsi Singkat Penginputan doumen sidang(hardcover),(softcopy), CD

Aktor Staff TU

Pra Kondisi Login

Tindakan Utama Staff TU menginput mahasiswa yang menyerahkan dokumen hasil sidang.

(15)

3.10 Permodelan activity diagram

Activity diagram digunakan untuk menggambarkan proses bisnis dan alur kerja dari objek – objek yang berada didalam lingkungan aplikasi secara berurutan langkah demi langkahnya.

Gambar 3.5 Activity input data oleh staff TU

Login

Masukan data yang akan di input Menyimpan data baru ke database stop start Staff Sistem

Tampilan Menu Tugas akhir

Cek kevalidan data yang masuk

(16)

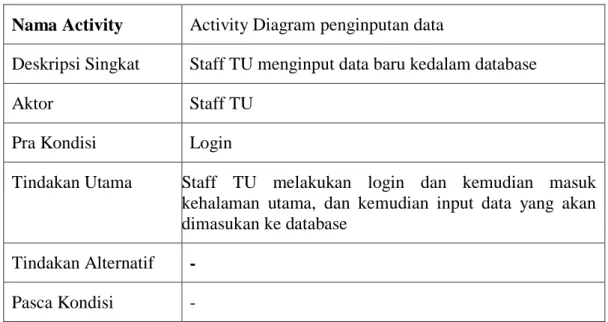

Tabel 3.11 Activity Diagram penginputan data

Nama Activity Activity Diagram penginputan data

Deskripsi Singkat Staff TU menginput data baru kedalam database

Aktor Staff TU

Pra Kondisi Login

Tindakan Utama Staff TU melakukan login dan kemudian masuk kehalaman utama, dan kemudian input data yang akan dimasukan ke database

Tindakan Alternatif - Pasca Kondisi -

(17)

Mengisi data penyerahan tugas akhir

Menyerahkan dokumentasi TA

Check kelengkapan data

Menyerahkan form kelengkapan tugas akhir

Input data mahasiswa pada form dokumentasi TA

Menerima dokumentasi TA Staff TU Mahasiswa

Gambar 3. 6 Activity diagram penyerahan tugas akhir Tabel 3.12 Keterangan Activity diagram penyerahan tugas akhir

Nama Activity Activity Diagram Penyerahan Dokumen tugas akhir Deskripsi Singkat Mhs mengisi form penyerahan tugas akhir, lalu staff TU

menerima dan mencetak laporan

Aktor Staff TU dan mahasiswa

Pra Kondisi -

Tindakan Utama Mahasiswa menyerahkan dokumen tugas akhir Tindakan Alternatif -

(18)

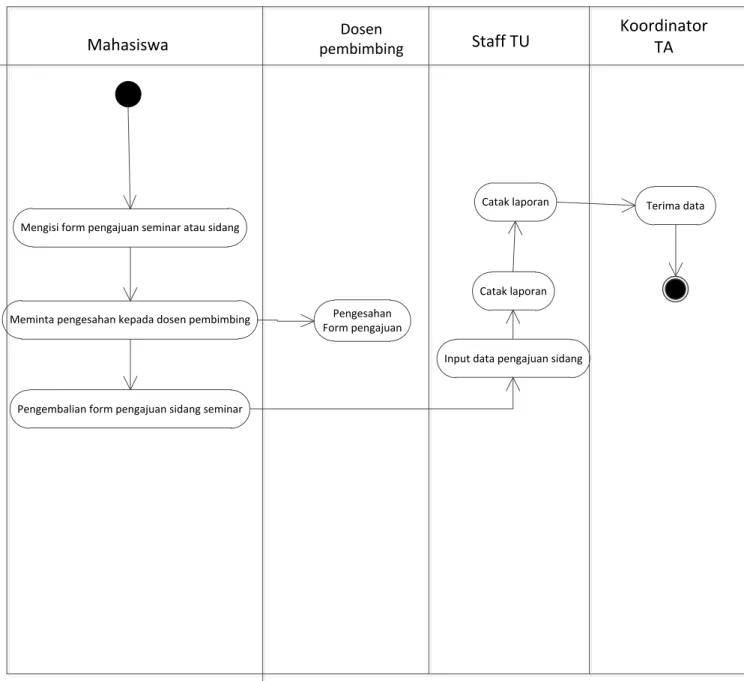

Gambar 3.7 Diagram Activity pengajuan seminar dan sidang

Mengisi form pengajuan seminar atau sidang

Meminta pengesahan kepada dosen pembimbing

Pengembalian form pengajuan sidang seminar

Input data pengajuan sidang Catak laporan

Staff TU

Mahasiswa _pembimbingDosen

Pengesahan Form pengajuan Koordinator TA Terima data Catak laporan

(19)

Table 3.13 Keterangan Pengajuan Sidang Seminar

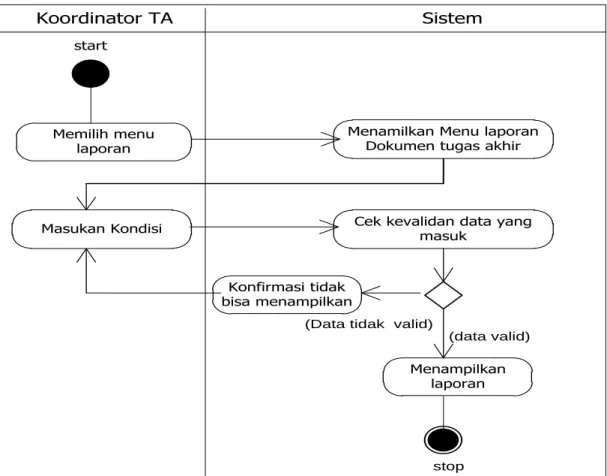

Gambar 3.8 Activity diagram laporan

Nama Activity Activity Diagram pengajuan sidang seminar

Deskripsi Singkat mahasiswa mengisi form pengajuan sidang seminar dan meminta pengesahan kepada dosen pembimbing untuk sidang dan mengembalikan form kepada staff TU Aktor Staff TU, mahasiswa, dan dosen pembimbing.

Pra Kondisi -

Tindakan Utama Mahasiswa melakukan pendaftaran sidang Tindakan Alternatif - Pasca Kondisi - Memilih menu laporan Masukan Kondisi Menampilkan laporan start Koordinator TA Sistem

Menamilkan Menu laporan Dokumen tugas akhir

Cek kevalidan data yang masuk

Konfirmasi tidak bisa menampilkan

(data valid) (Data tidak valid)

(20)

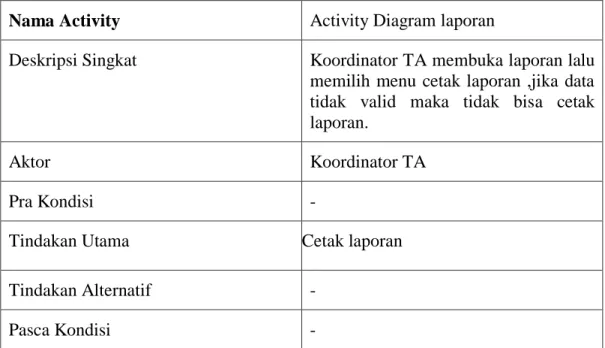

Tabel 3.14 Keterangan Activity Laporan

3.11 Permodelan sequence diagram

sequence diagram pada sistem informasi tugas akhir digunakan untuk menggambarkan scenario atau rangkaian langkah – langkah yang dilakukan di dalam aplikasi sebagai respon dari sebuah kejadian untuk menghasilkan output tertentu.

Nama Activity Activity Diagram laporan

Deskripsi Singkat Koordinator TA membuka laporan lalu memilih menu cetak laporan ,jika data tidak valid maka tidak bisa cetak laporan.

Aktor Koordinator TA

Pra Kondisi -

Tindakan Utama Cetak laporan

(21)

1. Sequence Login User

Gambar 3.9 Sequence Login User Tabel 3.15 Keterangan Sequence Login User Nama Activity Sequence Log in User

Deskripsi Singkat

Staff melakukan login dengan menginput username dan password.

Aktor Staff

Pra Kondisi - Tindakan

Utama

Staff membuka menu log in dan mengisi form log in dengan memasukan username dan passwordkemudian pilig log in, jika username dan password salah maka akan kembali lagi ke form log in

LOGIN Form login

Masuk menu login

Home

Input username dan password

Halaman Utama

Selesai

(22)

2. Sequence Input Data oleh Staff TU Login home Lakukan login mahasiswa database Masuk menu utama Input Nim,Nama,email, jumlah sks, telp, program Selesai Data masuk ke database mahasiswa staff

Gambar 3.10 Sequence Input Data oleh Staff TU

Tabel 3.16 Keterangan Sequence input data

Nama Activity Sequence inpu data

Deskripsi Singkat Penginputan data ke dalam database

Aktor Staff

Pra Kondisi -

Tindakan Utama Staff TU membuka halaman utama kemudian membuka menu TA lalu kemudian input data kedalam database

(23)

3. Sequence Pendaftaran TA

login home

Lakukan login

Form Pendaftaran

Tugas akhir database

Masuk ke dalam

halaman utama Pilih tahun akademik,semest

er, kemudian input Nim,Judul

TA, dan IPK

Selesai Tersimpan ke dalam database pendaftaran_ta Staff

Gambar 3.11 Sequence Pendaftaran TA Tabel 3.17 Keterangan Sequence Pendaftaran TA Nama Activity Sequence Pendaftaran tugas akhir

Deskripsi Singkat Staff melakukan input data pendaftaran TA

Aktor Staff

Pra Kondisi -

Tindakan Utama Staff membuka halaman utama kemudian pilih menu pendaftaran TA mengisi form TA yang terdiri dari nama,Nim, Jurusan, Fakultas, Judul TA

(24)

4. Sequence Pendaftaran Sidang Seminar

Home Menu Pendaftaran Sidang

login

Form pendaftaran sidang seminar database

Pilih menu pendaftaran sidang seminar

Input Nim, dan kelengkapan dokumen

Selesai

Tersimpan ke dalam database pendaftaran_sidang

Staff

Gambar 3.12 Sequence Sidang Seminar

Tabel 3.18 Keterangan Sequence Pendaftaran Sidang Seminar

Nama Activity Sequence Pendaftaran sidang seminar

Deskripsi Singkat Staff melakukan input data Pendaftaran sidang

Aktor Staff

Pra Kondisi -

Tindakan Utama Staff membuka halaman utama kemudian pilih menu pendaftaran sidang mengisi form pendaftaran sidang

(25)

3.12 Class Diagram +Edit()() +Save()() +Delete()() +Print()() +Exit()() -Nim -Nama_mhs -email_mhs -jumlahsks_mhs -tlp_mhs -program mahasiswa +Edit()() +Save()() +Delete()() +Print()() +Exit()() -No_daftarTA -Nim -tgl_daftar -*Nip -Judul_TA -IPK_mhs -tahun -semester Pendaftran_ta +Edit()() +Save()() +Delete()() +Print()() +Exit()() -Nip -Nama_dosen -Telp_dosen -Email_dosen -Alamat_dosen -Username -Password -hak Dosen +Edit()() +Save()() +Delete()() +Print()() +Exit()() +View()() -id_bimbingan -Nim -Nip -Tgl_bimbingan -isi_bimbingan -judulta bimbingan +Edit()() +Save()() +Delete()() +Print()() +Exit()() -No_daftar -tgl_daftar -No_daftarTA -Sesi -Tempat -dokumen pendaftaran_sidang +Edit()() +Save()() +Delete()() +Print()() +Exit()() -No_daftar_sidang -kd_sesi -Nim -kd_tempat -Nip -tanggal detail_sidang +Edit()() +Save()() +Delete()() +Print()() +Exit()() -Kd_sesi -Jam_sesi Sesi +Edit()() +Save()() +Delete()() +Print()() +Exit()() -Kd_tempat -Nama_tempat Tempat +Edit()() +Save()() +Delete()() +Print()() +Exit()() -nip -nama -pemb -peng -ketua -sek -honor_pem -honor_peng -honor_ketua -honor_sek honor_dosen +Edit()() +Save()() +Hitung() +Print()() +Exit()() -id_hasil -No_daftar -pb -p1 -p2 -p3 -mutu -total hasil_sidang 1 * 1…* * 1..* * 1 * 1 * 1 * 1 * 1…* * 1 * 1..* * 1 * 1 * 1 1 1 * 1 * +Edit()() +Save()() +Delete()() +Print()() +Exit()() -Kd_honor -nama_honor -jumlah_honor honor 1 * 1 * +Edit()() +Save()() +Delete()() +Print()() +Exit()() -nim -nama -tanggal -judulta -dokumen dokumen_sidang +Edit()() +Save()() +Delete()() +Print()() +Exit()() -Nip -Nama_staff -Tlp_staff -password -username staff 1..1 1..1 1..* 1 +Save() +Edit() +Delete() -id_jadwal -Nim -tgl -sesi -tempat -penguji1 -penguji2 -penguji3 jadwal 1..* 1 1 1..* 1 1

(26)

3.13 Spesifikasi Basis Data

Rancangan basis data (database) bertujuan untuk diperolehnya basis data yang efesiensi dalam penggunaan ruang penyimpanan, cepat dalam pengaksesan dan mudah untuk memanipulasi data serta bebas dari redudansi data.

1. Tabel Mahasiswa

Nama tabel : Mahasiswa Primary key : Nim

Tabel 3.19 Database Mahasiswa

No Field Type Panjang Keterangan

1 Nim VARCHAR 11 No.Induk Mhs

2 Nama_mhs VARCHAR 50 Nama Mhs

3 email_mhs VARCHAR 50 Email mhs

4 jumlahsks_mhs VARCHAR 3 Jumlahskslulus mhs

5 tlp_mhs VARCHAR 12 No tlp mhs

6 Program VARCHAR 20 Program Mahasiswa

2. Tabel Sesi

Nama table : Sesi Primary key : kd_Sesi

Tabel 3.20 Database Sesi

1 kd_sesi VARCHAR 5 Kode sesi

(27)

3. Tabel dosen

Nama tabel : dosen Primary key : Nip

Tabel 3.21 Database Dosen

1 Nip VARCHAR 9 No.Induk dosen

2 Nama_dosen VARCHAR 50 Nama dosen

3 Telp_dosen VARCHAR 12 No.tlp dosen

4 Email_dosen VARCHAR 50 Email dosen 5 Alamat_dosen VARCHAR 100 Alamat dosen

6 Username VARCHAR 50 Username dosen

7 Password VARCHAR 100 Password dosen

8 hak VARCHAR 12 Hak akses login

4. Tabel bimbingan

Nama tabel : bimbingan Primary key :Id_bimbingan

Tabel 3.22 Database Bimbingan

1 Id_bimbingan VARCHAR 4 Id bimbingan

2 Nim VARCHAR 11 No.Induk Mhs

3 Nip VARCHAR 9 No.iduk dosen

4 Tgl_bimbingan Date - Tgl bimbingan

5 isi_bimbingan VARCHAR 80 Kegiatan bimbingan

(28)

5. Tabel Pendaftran_ta

Nama tabel : pendaftran_ta Primary key : No_daftarTA

1. No_daftarTA VARCHAR 6 No. urut pendaftran

2. Nim VARCHAR 11 No.induk Mhs

3. tgl_daftar DATE - Tgl dftr TA

4. Nip VARCHAR 9 No.induk Dosen

5. Judul_TA VARCHAR 100 Judul TA mhs

6. Ipk_mhs VARCHAR 5 Ipk mahasiswa

7 Tahun VARCHAR 11 Tahun akademik

8 Semester VARCHAR 6 Semester mahasiswa

Tabel 3.23 Database Pendaftaran TA 6. Tabel hasil_sidang

Nama table : hasil_sidang Primary key :id_hasil

Tabel 3.24 Database Hasil Sidang

1 id_hasil VARCHAR 6 Id hasil

2 No_daftar VARCHAR 6 No daftar

3 Pb INT 3 Nilai pembimbing

4 P1 INT 3 Nilai penguji 1

7 mutu VARCHAR 1 Mutu nilai

(29)

7. Tabel staff

Nama table : staff Primary key :Nip

Tabel 3.25 Database Staff

1 Nip VARCHAR 9 No.induk pegawai

2 Nama_staff VARCHAR 30 Nama staff

3 Tlp_staff VARCHAR 12` No tlp staff

4 Password VARCHAR 100 Password staff

5 Username VARCHAR 30 Username staff

8. Tabel honor_dosen

Nama table : Tabel Honor dosen Primary key :Nip

Tabel 3.26 Database Honor Dosen

1 Nip VARCHAR 9 Kode honor

2. Nama VARCHAR 50 No.Induk dosen

3 Pemb INTEGER 2 pembimbing

4 Peng INTEGER 2 Penguji

5 Ketua INTEGER 2 Ketua Sidang

6 Sek INTEGER 2 Sekretaris

7 honor_pem INTEGER 10 Honor pembimbing

8 honor_peng INTEGER 10 Honor Penguji

9 honor_ketua INTEGER 10 Honor ketua

(30)

9. Tabel tempat

Nama table : tempat Primary key : kd_Tempat

Tabel 3.27 Database Tempat

1 kd_tempat VARCHAR 5 Kode Tempat

2 Nama_tempat VARCHAR 15 Nama tempat sidang

10. Tabel pendaftran_sidang

Nama table : pendaftran_sidang Primary key :No_daftar

Tabel 3.28 Database Pendaftaran SidangTabel Detail Sidang

1 No_daftar VARCHAR 6 Nomor daftar

2 tgl_daftar DATE - Tanggal daftar

3 No_daftarTA VARCHAR 6 No daftar TA

4 Sesi VARCHAR 5 Sesi sidang

5 Tempat VARCHAR 15 Tempat sidang

(31)

11. Tabel detail_sidang

Nama table : detail_ sidang Primary key : No.daftar_sidang

Tabel 3.29 Database Detail Sidang

1 No.daftar_sidang VARCHAR 3 No.Daftar Sidang

2 kd_sesi VARCHAR 5 Kode sesi sidang

3 Nim VARCHAR 15 No.induk mhs

4 kd_tmpt VARCHAR 5 Kode tempat sidang

5 Nip VARCHAR 15 No.induk dosen

penguji ,pembimbing

6 Tanggal DATE - Tanggal sidang

12. Tabel Honor

Nama table : honor Primary key :kd_honor

Tabel 3.30 Database Honor

1 kd_honor VARCHAR 5 Kode Dokumen

2 nama_honor VARCHAR 50 Nama dokumen

(32)

13. Tabel jadwal

Nama table :jadwal Primary key :id_jadwal

Tabel 3.30 Database jadwal

1 Id_jadwal VARCHAR 6 Kode Dokumen

2 Nim VARCHAR 11 Nim mahasiswa

3 tgl DATE - Tanggal sidang

4 sesi VARCHAR 5 Sesi Sidang

5. tempat VARCHAR 15 Tempat sidang

6. penguji1 VARCHAR 50 Penguji 1

7. penguji2 VARCHAR 50 Penguji 2

8 penguji3 VARCHAR 50 Penguji 3

14.Tabel dokumen_sidang Nama table :jadwal Primary key :id_jadwal

Tabel 3.30 dokumen_sidang

1 nim VARCHAR 11 Nim mahasiswa

2 nama VARCHAR 50 Nama mahasiswa

3 tanggal DATE - Tanggal

pengumpulan sidang

4 judulta VARCHAR 100 Judul TA mahasiswa

(33)

3.14 Struktur Tampilan

SISTEM ADMINISTRASI TUGAS AKHIR HOME DATA Mahasiswa Staff Dosen Sesi Tempat Honor Hitung Honor PENDAFTARAN Pendaftaran TA Pendaftaran Sidang Pengumpulan Dok TA ENTRY NILAI Penilaian Sidang BIMBINGAN Halaman Asistensi

JADWAL HASIL SIDANG LAPORAN LOGOUT

Jadwal Sidang Laporan Dokumen

Sidang Laporan Honor

Dosen

(34)

SISTEM ADMINISTRASI TUGAS AKHIR HOME DATA Mahasiswa Staff Dosen Sesi Tempat Honor Hitung Honor PENDAFTARAN Pendaftaran TA Pendaftaran Sidang Pengumpulan Dok TA ENTRY NILAI Penilaian Sidang BIMBINGAN Halaman Asistensi

JADWAL HASIL SIDANG LAPORAN LOGOUT Jadwal Sidang Laporan Dokumen

Sidang Laporan Honor

Dosen

Gambar 3.15 Struktur tampilan Staff koordinator TA

SISTEM ADMINISTRASI TUGAS AKHIR

HOME BIMBINGAN

Halaman Asistensi

LOGOUT

(35)

3.15 Rancangan Layar 1. Rancangan Layar Log In

LOGIN ADMINISTRATOR

Username Password

LOGIN

Gambar 3.17 Rancangan Layar Halaman Login

2. Rancangan Layar Halaman Utama

BANNER

Home Data Pendaftaran Entry Nilai Bimbingan Jadwal Hasil Sidang Lapoaran Logout

Visi ……… ………. ……….. Misi ……… ……… ………... FOOTER

(36)

3. Rancangan Layar Data Staff

Data Staff Fakultas Ilmu Komputer Program Studi Sistem Informasi NIP

Nama Telepon Username Password

Save Print Exit

No NIP Nama Telp Username Password Action

Gambar 3.19 Rancangan Layar Halaman Staff

4. Rancangan Layar Data Mahasiswa

Data Mahasiswa Program Studi Sistem Informasi NIM

Nama Email Telp Program

Save Print Exit

No NIM Nama Email Jumlah SKS Telepon Program Action

(37)

5. Rancangan Layar Data dosen Data Dosen NIP Nama Telp Username Password

Save Print Exit

No NIP Nama Telp Email Alamat Action

Email Alamat

Username Password

Gambar 3.21 Rancangan Layar Dosen 6. Rancangan Layar Data Sesi

Kode Sesi Jam Sesi

Save Exit

No Kode Sesi Nama Sesi Action

(38)

7. Rancangan Layar Data Tempat

Kode Tempat Nama Tempat

Save Exit

No _{Kode Tempat} _{Nama Tempat} _Action

Gambar 3.23 Rancangan Layar Halaman Tempat

8. Rancangan Layar Hitung Honor

NIP Nama

Sekretaris Honor Pembimbing Honor Penguji

Save Print Exit

No NIP Nama Jumlah Bimbingan Jumlah Penguji Ketua Sidang Sekretaris Jumlah Pembimbing Jumlah Menguji Ketua Sidang

Honor Ketua Sidang Honor Sekretaris Honor Pembimbing Honor Penguji Honor Ketua Sidang Honor Sekretaris Total PPH Honor Bersih Action

(39)

9. Rancangan Layar Pendaftaran TA

No. Pendaftaran Nim

Save Exit

No No. Pendaftaran NIM nama

Pendaftaran Tugas Akhir Program Studi Sistem Informasi

Nip Judul TA IPK Tanggal daftar Dosen pembimbing Tahun Akademik Semester Nama mahasiswa Nama Dosen Print

Judul TA ipk Action

Cari

Gambar 3.25 Rancangan Layar Halaman Pendaftaran TA

10. Rancangan Layar Pendaftaran Sidang

No. Pendaftaran Sidang

Save Exit

No NIM Nama Tanggal Daftar

Pendaftaran Sidang Program Studi Sistem Informasi

Nim Sesi Tempat Sesi Tempat Print Action Nama No. Daftar TA Cari Kelengkapan Hardcover 3 Buah Form Pengajuan Sidang Bukti bebas kewajiban

Dokumen

(40)

11. Rancangan Layar Dokumen TA

Nim Nama

Save Exit

No Nim Nama Tanggal

Judul TA Tipe Dokumentasi Judul TA Tipe Dokumen Action Softcopy Hardcover CD BUKU

Data Dokumen Tugas Akhir

Gambar 3.27 Rancangan Layar Halaman Pengumpulan dokumen TA

12. Rancangan Layar Enry Nilai Penilaian Sidang

Nim Nip

Penguji III Mutu Total Nilai

Save Print Exit

No NIM Nama Nilai

Pembimbing Penguji I Penguji II Penguji III Nilai Pembimbing

Penguji I Penguji II

Mutu Total Action

Hitung

cari Nama

Judul TA

(41)

13. Rancangan Layar Bimbingan Asistensi

Id Nim

Save Exit

No Nim Nip Judul TA

Nip Judul TA

Isi

Bimbingan BimbinganTanggal Action

Isi Bimbingan Print

Cari Nim : Cari

Gambar 3.29 Rancangan Layar Halaman Asistensi 14. Rancangan Layar Jadwal Sidang

Exit

No Nim Nama Judul Pembimbing penguji1 Sesi

Print

Jadwal Sidang – Jurusan Sistem Informasi Semester Genap 2011 - 2012

Penguji 2 Penguji 3 Tempat

Tanggal : Save

Tanggal

Gambar 3.30 Rancangan Layar Halaman Jadwal 15. Rancangan Layar Hasil Sidang

Exit

No Nim Nama Judul Pembimbing Penguji

Print

Hasil Sidang – Jurusan Sistem Informasi Semester Genap 2011 - 2012 Nilai Penguji Nilai Pembimbing Nilai Akhir Mutu

(42)

16. Rancangan Layar Laporan Dokumen TA

Exit

No Nim Nama Tanggal Judul TA Tipe Dokumen

Print

Data Dokumen Tugas Akhir Fakultas Ilmu Komputer Universitas Mercu Buana

Gambar 3.32 Rancangan Layar Halaman Laporan dokumen TA

17. Rancangan Layar Laporan Honor Dosen

Exit

No Nip Nama Jumlah

Bimbingan Jumlah Penguji Ketua Sidang Sekretaris Print

Laporan Honor Dosen Program Studi Sistem Informasi Universitas Mercu Buana

Honor Pembimbing Honor Penguji Honor Ketua Sidang Honor Skretaris TTD
