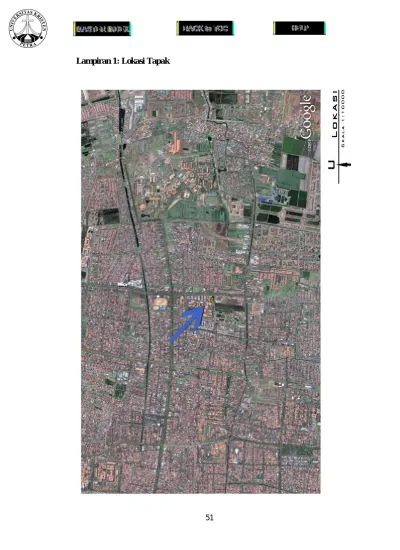

Lampiran 1: Lokasi Tapak
52
Lampiran 2: Site Plan
53
Lampiran 3: Layout Plan
54
Lampiran 4: Denah Lantai 2
55
Lampiran 5: Denah Lantai Basement
56
Lampiran 6: Potongan Tapak
57
Lampiran 7: Denah Bangunan Utama
58
59
60
Lampiran 11: Perspektif Eksterior Bangunan
61
Lampiran 13: Pendalaman Karakter Ruang
Suasana Ruang Pada Bangunan Pusat Informasi
Lampiran 14: Pendalaman Karakter Ruang
62
Lampiran 15: Pendalaman Karakter Ruang (sambungan)
Suasana Ruang Pada Bangunan Direct Learning
Lampiran 16: Pendalaman Karakter Ruang
63
Lampiran 17: Foto Maket
Lampiran 18: Program Ruang dan Luasan Ruang
a. Fasilitas Utama
1) Fasilitas Pendidikan untuk Materi Fesyen dalam Desain
No. Ruang Sumber Kapasitas Standart Luas akhir
(m2) 1. Kelas tekstil Shop 20 org, 1rak 7m2/orang,
1m2/rak
140
2. Kelas patron Shop 20 org, 2 manekin
7m2/orang, 0,8m2/boneka
142
3. Kelas jahit dan R. Setrika Shop 20 mesin, 4meja setrika (3kelas) 4m2/mesin, 3m2/meja 92
4. Kelas membatik Lit 15 orang 8m2/org 120
64
Lampiran 18: Program Ruang dan Luasan Ruang (sambungan)
TOTAL SIRKULASI TOTAL KESELURUHAN 604 181,2 785,2
2) Fasilitas Pendidikan untuk Materi Fesyen dalam Bisnis
No. Ruang Sumbe r Kapasitas Standart Luas akhir
(m2)
1. Kelas Pemasaran HD 15 org 7m2/orang 105
2. Kelas Prinsip Akuntansi HD 15 org 7m2/orang 105 3. Kelas Prinsip Journalism HD 15 org 7m2/orang 105
4. Auditorium HD 40 org 7m2/orang 280
TOTAL SIRKULASI TOTAL KESELURUHAN 595 178,5 773,5
3) Fasilitas Pendidikan – Laboratorium Komputer
No. Ruang Sumber Kapasitas Standart Luas akhir
(m2)
1. R. Komputer shop 15 orang 2 m2/orang 50
2. R. Staff NAD 2 orang 5,5m2/orang 28
3. Kantor TSS 1 orang 18 m2/unit 18
TOTAL SIRKULASI TOTAL KESELURUHAN 96 28,8 124,8
b. Fasilitas Penunjang
1) Fasilitas Penunjang – Pusat Informasi
No. Ruang Sumber Kapasitas Standart Luas akhir
(m2)
65
Lampiran 18: Program Ruang dan Luasan Ruang (sambungan)
2. Resepsionis NMH 2 orang 2,25m2/org 4,5
3. R. Tunggu NMH 5 orang 1,8 m2/orang 9
4. R. Seminar HD 100 org 7m2/orang 700
5. Toilet dosen Toilet pria Toilet wanita TSS 1 wc 1 urinoir 1 wastafel 2 wc 1 wastafel 1,53m/wc; 1,53x1 0,89m/ur;0,89x1 0,92m/ws;0,92x 1 1,53m/wc; 1,53x2 0,92m/ws;0,92x 1 1,53 0,89 0,92 3 0,92 6. Toilet siswa Toilet pria Toilet wanita TSS 1 wc 2 urinoir 2 wastafel 2 wc 2 wastafel 1,53m/wc; 1,53x1 0,89m/ur;0,89x2 0,92m/ws;0,92x 2 1,53m/wc; 1,53x2 0,92m/ws;0,92x 2 1,53 1,78 1,84 3 1,84 TOTAL SIRKULASI TOTAL KESELURUHAN 870,75 261,225 1131,975
66
Lampiran 18: Program Ruang dan Luasan Ruang (sambungan)
2) Fasilitas Penunjang – Perpustakaan
No. Ruang Sumber Kapasitas Standart Luas akhir
(m2)
1. Hall NAD 30 orang 1,5 m2/orang 45
2. Locker NAD 2 kabinet
@25 locker 0,3m2/locker 15 3. R.Katalog NAD 2500 volume 12m2/36.000vo l 0,83
4. R. Baca Umum NAD 60 kursi 1,92 m2/kursi 115,2 5. R.Baca Khusus NAD 20 kursi 1,92 m2/kursi 48 6. R.Koleksi Buku NAD 3000
volume
15m2/orang 45
7. R. Koleksi Bahan asumsi 300 volume 15m2/org 5
8. R. Audiovisual sp 20 orang 30 m2 30
9. R.Fotokopi asumsi 2 mesin 4
10. R. Staff NAD 5 orang 5,5 m2/org 27,5
11. Gudang asumsi 15% luas area
yang diservice 21 12. Toilet umum Toilet pria Toilet wanita TSS 1 wc 2 urinoir 2 wastafel 2 wc 2 wastafel 1,53m/wc; 1,53x1 0,89m/ur;0,89x 2 0,92m/ws;0,92 x2 1,53m/wc; 1,53x2 0,92m/ws;0,92 x2 1,53 1,78 1,84 3 1,84
67
Lampiran 18: Program Ruang dan Luasan Ruang (sambungan)
TOTAL SIRKULASI TOTAL KESELURUHAN 366,52 109,956 476,476
3) Fasilitas Penunjang – Butik
No. Ruang Sumber Kapasitas Standart Luas akhir
(m2) 1. Butik -R. Pamer -R. Konsultasi -R. Ganti -Gudang Asumsi 10 gerai 10 orang 4 orang 3 orang 60m2 90
2. Toko Aksesoris asumsi 1 gerai 20m2 20
TOTAL SIRKULASI TOTAL KESELURUHAN 110 33 143
4) Fasilitas Penunjang – Kafe
No. Ruang Sumber Kapasitas Standart Luas akhir
(m2) 1. R. Pengunjung shop 40 orang 1,5 m2/orang 60
2. Kasir NAD 1 unit 2,3 m2/unit 2,3
3. Pantry TSS 14% dari luas area
serice
21
4. Dapur TSS 23% dari luas area
serice
34,5
5. Gudang Bahan TSS 15% dari luas area
serice 22,5 TOTAL SIRKULASI TOTAL KESELURUHAN 140,3 42,09 182,39
68
Lampiran 18: Program Ruang dan Luasan Ruang (sambungan)
5) Fasilitas Penunjang – Toko Buku
No. Ruang Sumber Kapasitas Standart Luas akhir
(m2)
1. R. Pamer SPD 1 unit 64 m2/unit 64
2. Kasir NAD 1 unit 2,3 m2/unit 2,3
3. Gudang Ass 1 unit 4 m2/unit 4
TOTAL SIRKULASI TOTAL KESELURUHAN 70,3 21,09 91,39
6) Fasilitas Penunjang – Kantor Pengelola
No. Ruang Sumber Kapasitas Standart Luas akhir
(m2)
1. R. Tunggu NMH 5 orang 1,8 m2/orang 9
2. R. Pimpinan NAD 1 orang 15-25m2/orang 25
3. R. Wakil Pimpinan
TSS 1 orang 9-18m2/orang 18
4. R. Sekertaris TSS 1 orang 9-18m2/orang 10
6. R. Staff TSS 15 orang 4,2-6m2/orang 75
7. R. Personalia TSS 1 orang 9-18m2/orang 16 8. R. Kabag Pagelaran TSS 1 orang 9-18m2/orang 16 9. R. Kabag Teknik & Maintenance TSS 2 orang 9-18m2/orang 18
10. R. Komputer Sp 5 orang 4,2-6m2/orang 22
11. R. Rapat TSS 30 orang 20m2 60
12. R. Arsip Sp 2 orang 4,2-6m2/orang 12
13. R. Istirahat TSS 6 orang 4,2-6m2/orang 30 14. R. Makan NMH 25 orang 3,69m2/4meja=0,
92m2/orang
23
69
Lampiran 18: Program Ruang dan Luasan Ruang (sambungan)
16. Toilet Toilet pria Toilet wanita TSS 1 wc 2 urinoir 2 wastafel 2 wc 2 wastafel 1,53m/wc; 1,53x1 0,89m/ur;0,89x2 0,92m/ws;0,92x2 1,53m/wc; 1,53x2 0,92m/ws;0,92x2 1,53 1,78 1,84 3 1,84 TOTAL SIRKULASI TOTAL KESELURUHAN 359,99 107,997 467,987
c. Fasilitas Servis dan Mekanikal Elektrikal
No. Ruang Sumber Kapasitas Standart Luas akhir
(m2)
1. R. Keamanan SB 2 pos 8 m2/rak 16
2. Locker dan toilet karyawan NAD 2 unit @ 30 locker 0,3m2/locker 18 3. R. makan karyawan NMH 30 orang 60 4. Mushola dan wudhu SB 1 unit 80m2/unit 80 5. R. Genset ME 3 generator 100 6. R.Trafo sp 30
7. R. Panel Utama sp 8 m2/unit 15
8. R. Panel Distribusi
70
Lampiran 18: Program Ruang dan Luasan Ruang (sambungan)
9. R. Pompa ME 70
10. Loading Dock sp 2 unit 30 m2/unit 60
TOTAL SIRKULASI TOTAL KESELURUHAN 479 143,7 622,7
d. Fasilitas Parkir
No. Ruang Sumber Kapasitas Standart Luas akhir
(m2) 1. Parkir Mobil AJM 60 mobil 1mobil = 5 x 2,5 750 2. Parkir Sepeda Motor PEMDA 30% mobil 2x1 m2/unit 36 TOTAL SIRKULASI TOTAL KESELURUHAN 786 235,8 1021,8
Keterangan
AJM
: AJ Metric
BPDS
: Building Planning and Design Stnadart
HD
: Human Dimension
ME
: Mechanical Electrical
NAD
: Neufert Architects Data
NMH
: New Metric Hand Book
TSS
: Time Saver Standart
Lit
: Literature
Jenis Fasilitas
Total Besaran Ruang
Fasilitas Pendidikan
1683,5 m2
Fasilitas Umum
1608,451 m2
Fasilitas Komersial
508,17 m2
Fasilitas Pengelola
467,987 m2
Faslitas Seris dan Mekanikal Elektrikal
622,7 m2
Fasilitas Parkir
1021,8 m2
71
