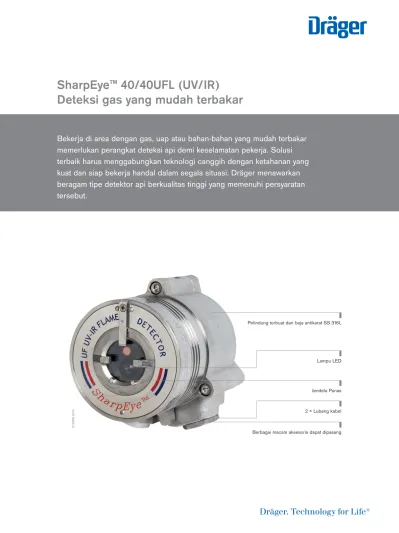

SharpEye 40/40UFL (UV/IR) Deteksi gas yang mudah terbakar

(1)

kuat dan siap bekerja handal dalam segala situasi. Dräger menawarkan

beragam tipe detektor api berkualitas tinggi yang memenuhi persyaratan

tersebut.

(2)

Manfaat

Detektor Api yang Menggabungkan Ledakan dan Sensitivitas Tinggi

SharpEye™_{40/40UFL adalah detektor api optik UV/IR kecepatan tinggi, yang diciptakan untuk memenuhi}

kedua kebutuhan utama secara cepat dan efektif: Respons kecepatan tinggi (20 mdet terhadap kilatan api) dan kehandalan tinggi dengan kerentanan yang tidak akan tertipu oleh alarm palsu.

Mengandalkan Ahli

Detektor Api UV/IR mendeteksi pancaran energi dalam gelombang pendek ultraviolet dan spektrum

elektromagnetik infra merah. Sinyal dari kedua sensor kemudian dianalisis frekuensi, intensitas, dan durasinya. Deteksi energi radiasi serentak di sensor UV dan IR akan memicu alarm.

Tahan Segala Cuaca

40/40UFL disertai fitur yang dirancang untuk bertahan di segala cuaca dan suhu yang berubah-ubah. Hal ini meliputi jendela panas yang tahan terhadap salju, es dan embun, casing luar yang ringkas dan kokoh serta MTBF minimum 150.000 jam.

Pemeriksaan optik manual dan otomatis (BIT)

Pemeriksaan otomatis dari komponen elektronik dan optik detektor membantu memastikan tidak ada kerusakan yang terlewatkan. Selain itu, tes dapat dilakukan secara manual kapan saja.

Keandalan

Keselamatan fungsional adalah konsep yang bisa diterapkan di seluruh sektor industri. Ini sangat penting supaya teknologi kompleks ini digunakan untuk sistem keselamatan. Model ini menjamin bahwa sistem keselamatan akan mengurangi risiko. Detektor api seri SharpEye™_{40/40 sangat handal dan memenuhi Safety}

Integrity Requirements (Syarat Integritas Keselamatan) IEC 61508 dari SIL2.

LED status yang mudah dilihat

LED tiga warna yang mudah dilihat di bagian muka detektor memberikan tanda status sederhana kepada personil di dekat detektor. Warna hijau menandakan pengoperasian normal; kuning menandakan ada kerusakan dan merah menandakan ada pancaran api.

(3)

SharpEye™_{40/40UFL menawarkan:} ‒ Anti UV/IR Sensor Ganda

‒ Respons Cepat – respons 20 mdet terhadap sinyal jenuh

‒ Tes Internal Otomatis dan Manual (Built-In-Test/BIT) – untuk memastikan pengoperasian handal dan berkelanjutan

‒ Jendela Panas – untuk pengoperasian dalam kondisi cuaca buruk (salju, es, berembun) ‒ Berbagai opsi output untuk fleksibilitas dan kompabilitas maksimal

‒ 3 Tanda menyampaikan untuk Alarm, Kerusakan dan Bantuan ‒ 0 – 20 mA (bertingkat)

‒ Protokol HART untuk perawatan dan pengelolaan aset ‒ RS485, Kompatibel dengan Modbus

‒ Mematuhi Safety Integrity (Integritas Keselamatan) Level 2 (SIL2 – TÜV)

‒ Persetujuan ekstra untuk penggunaan di seluruh dunia: ATEX, IECEx, FM/FMC, CSA ‒ Lolos uji kinerja oleh pihak ketiga: EN54-10 (VdS), FM3260

Aksesori

D

-2320-2014

Simulator Api 40/40 – UV/IR

Simulator Api SharpEye™_{40/40 – UV/IR dirancang khusus}

untuk digunakan dengan detektor api SharpEye™_{. Simulator Api}

memancarkan radiasi IR dalam pola sekuensial unik yang terkait dengan dan dikenali sebagai api oleh detektor, Ini dapat digunakan untuk menguji detektor dalam kondisi simulasi api tanpa risiko terkait kebakaran.

(4)

Aksesori

D

-2317-2014

Pelindung cuaca Detektor Api

Pelindung cuaca melindungi detektor dari kondisi cuaca yang berbeda-beda, misalnya salju dan hujan.

D

-5526-2014

Pelindung Udara SharpEye™_40/40

Pelindung Udara special yang dikembangkan untuk optik detector api SharpEye™_{ini dapat digunakan untuk memasang detektor dalam}

kondisi lingkungan yang keras, di mana perangkat dapat terpapar uap minyak, pasir, debu, dan benda kecil lainnya.

Produk Terkait

SharpEye™_{40/40L-LB (UV/IR)}

Bekerja di area dengan gas, uap atau bahan-bahan yang mudah terbakar memerlukan perangkat deteksi api demi keselamatan pekerja. Solusi terbaik harus menggabungkan teknologi canggih dengan ketahanan yang kuat dan siap bekerja handal dalam segala situasi. Dräger menawarkan beragam tipe detektor api berkualitas tinggi yang memenuhi persyaratan tersebut.

(5)

D

-9306-2014

SharpEye™_{40/40R (IR)}

D

-9289-2014

SharpEye™_{40/40L4-L4B (UV/IR)}

D

-9307-2014

SharpEye™_{40/40U-UB (UV)}

D

-9271-2014

SharpEye™_{40/40M (Multi IR)}

(6)

Produk Terkait

D

-9272-2014

SharpEye™_{40/40I (IR3)}

(7)

hidrokarbon, api hidroksil dan hidrogen, serta api dari unsur logam dan anorganik Respons spektrum UV = 0,185 – 0,260 μm

IR = 2,5 – 3,0 μm

Bidang pandangan Horizontal 100°; Vertical 95° Kinerja Pengukuran

Waktu Respons Biasanya 5 detik

Respons cepat 20 mdet terhadap sinyal jenuh

Jenis Bahan Bakar ft / m

n-Heptan / Bensin 66 / 20

Bahan Bakar Diesel / JP5 / Minyak Tanah 50 / 15

Etanol 95 % 25 / 7,5

Metanol 25 / 7,5

IPA (Isopropi lAlkohol) 43 / 13

Hidrogen* 37 / 11 Metana* 26 / 8 LPG* 43 / 13 Ammonia* 20 / 6 Silana* 6 / 1,8 Butiran Polipropilena 43 / 13 Jangkauan deteksi

(pada setelan Sensitivitas tertinggi untuk api cahaya fokus 1 ft2_{(0,1 m}2₎₎

Kertas Berkas Kantor 16 / 5 * percikan api: lebar 10" (0,25 m), tinggi 30" (0,75 m)

Data Elektrik

Sinyal Output 0 – 20 mA (bertingkat), HART

Sinyal Kerusakan 0 + 1 mA

Sinyal Kerusakan BIT 2 mA ±10 %

Sinyal Normal 4 mA ±10 %

Sinyal Peringatan 16 mA ±5 %

Sinyal alarm 20 mA ±5 %

Tanda menyampaikan Alarm, Kerusakan dan Bantuan

kontak SPST bebas tegangan, dengan arus 2 A pada 30 VDC

RS485 Hubungan komunikasi yang kompatibel dengan Modbus

Catu daya 24 VDC nominal (18 – 32 VDC)

Penggunaan Daya Siaga: Maks. 90 mA (110 mA dengan jendela panas) Alarm: Maks. 130 mA (160 mA dengan jendela panas) Kondisi Sekitar

Suhu -55 to +75 °C / -67 hingga +167 °F (beroperasi)

-55 to +85 °C / -67 hingga +185 °F (opsi dan penyimpanan)

Kelembapan Hingga 95 % tidak berembun

(tahan hingga 100 % RH untuk jangka pendek) Pelindung

Bahan Baja Antikarat SS 316L

Pilihan Bahan Aluminum bebas tembaga yang tangguh, lapisan email epoksi merah

Benang penghubung 2 x 3/4" – 14 NPT stau 2 x M25 x 1,5 mm

Berat Detektor SS 316L 2,8 kg / aluminium 1,3 kg

Dudukan miring 1,0 kg

Dimensi Detector 101,6 x 117 x 157 mm

(8)

Data Teknis

Persetujuan

Ex II 2 G D

Ex d e IIC T5 Gb Ex d e IIC T4 Gb Ex tb IIIC T96 °C Db Ex tb IIIC T106 °C Db ATEX dan IECEx

(-55 °C ≤ Ta ≤ +75 °C) (-55 °C ≤ Ta ≤ +85 °C)

FM/FMC/CSA Kelas I Div. 1, Grup B, C & D

Kelas II/III Div. 1, Grup E, F & G Level Integritas Keselamatan (Safety Integrity Level) SIL2 disertifikasi oleh TÜV (EN61508)

Performa EN54-10 (VdS)

FM3260

Tanda CE EMI/RFI dilindungi dari EN61326-3 dan EN61000-6-3

Informasi Pemesanan

Informasi Pemesanan SharpEye™_{40/40UFL (UV/IR)}

Detektor Api 40/40UFL-112SF – UV/IR 68 51 380 Detektor Api 40/40UFL-212SF – UV/IR 68 51 381 Detektor Api 40/40UFL-111SC – UV/IR 68 51 382 Detektor Api 40/40UFL-211SC – UV/IR 68 51 383 Detektor Api 40/40UFL-212SC – UV/IR 68 51 384 Detektor Api 40/40UFL-311SC – UV/IR 68 51 385 Detektor Api 40/40UFL-312SC – UV/IR 68 51 386 Detektor Api 40/40UFL-111AC – UV/IR 68 51 387 Detektor Api 40/40UFL-211AC – UV/IR 68 51 388 Detektor Api 40/40UFL-212AC – UV/IR 68 51 389 Versi lain tersedia atas permintaan.

Aksesori untuk SharpEye™_{40/40UFL (UV/IR)}

Pelindung cuaca Detektor Api (SS) 68 13 189 Pelindung cuaca Detektor Api (ABS) 68 13 190 Dudukan Miring Detektor Api (SS) 68 13 191

Simulator Api 40/40 – UV/IR 68 13 194

Kolimator sinar UV – UV/IR 68 51 391

Kit Diagnostik Laptop Mini 68 13 319

USB / kit konverter RS485, termasuk. SW 68 13 320

Pointer Laser SharpEye™ _{68 13 321}

Pelindung Udara SharpEye™_40/40 _{68 51 603}

Dudukan Pipa SharpEye™_40/40 68 13 459 Dudukan Tiang (Baut-U) 2" – (SS) 68 13 322 Dudukan Tiang (Baut-U) 3" – (SS) 68 13 323 SharpEye™_{merupakan merek dagang terdaftar dari Spectrex Inc.}
