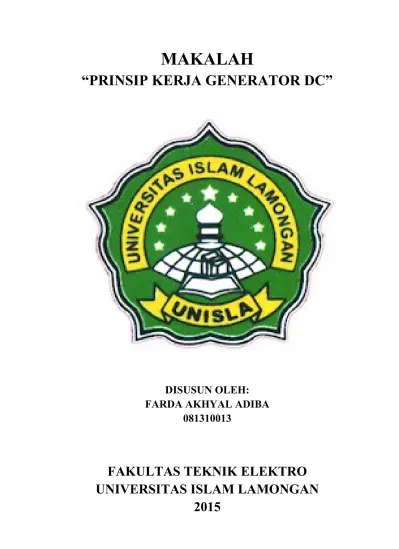

MAKALAH
“PRINSIP KERJA GENERATOR DC”
DISUSUN OLEH:
FARDA AKHYAL ADIBA
081310013
FAKULTAS TEKNIK ELEKTRO
UNIVERSITAS ISLAM LAMONGAN
KATA PENGANTAR
Saya ucapkan segala puji sepenuh hati dan puja sepenuh jiwa kepada Allah SWT, karena berkat rahmat dan hidayah-Nya saya dapat menyelesaikan makalah yang berjudul “PRINSIP KERJA GENERATOR DC” ini. Makalah ini saya susun sebagai tugas mata kuliah SISTEM PEMBANGKIT.
Pada kesempatan ini penulis ingin mengucapkan terima kasih yang sebesar-besarnya kepada :
a) Otang tua yang telah melairkan dan merawat saya hingga saat ini b) Keluarga yang selalu mendoakan dan mendukung langkah saya
c) Teman – teman yang selalu memberikan semangat dan motivasi kepada saya d) Seluruh pihak yang telah memberikan bantuan dan dukungan dalam
penyusunan makalah ini dari awal hingga akhir.
Semoga makalah ini dapat bermanfaat dan memberikan sedikit informasi sehingga dapat digunakan sebagaimana mestinya. Untuk itu penulis menerima dengan baik segala kritik dan saran. Akhir kata penulis memohon maaf apabila ada kata – kata yang tidak berkenan. Terima kasih.
HORMAT KAMI
PENULIS
I.1. Umum
Salah satu bagian besar dari sistem tenaga listrik adalah stasiun pembangkit tenaga listrik. Stasiun pembangkit tenaga listrik tersebut dapat berupa generator yang digerakkan dengan tenaga gas, tenaga air, tenaga diesel dan lain sebagainya. Pokok utama dalam pengadaan sistem tenaga listrik adalah bagian dari pembangkitnya atau dalam hal ini generatornya. Apabila suatu sistem pembangkit terganggu, maka seluruh sistem tenaga listrik akan terhenti pengoperasiannya.
Penyebab gangguan pada sistem pembangkit terdiri atas dua bagian yaitu:
1. Gangguan dari luar generator, yaitu gangguan dalam sistem yang dihubungkan generator. 2. Gangguan di dalam generator.
3. Gangguan pada mesin penggerak generator.
Dari ketiga jenis gangguan di atas, bila salah satu generator yang bekerja secara paralel mengalami gangguan, kemungkinan besar generator yang sedang beroperasi tidak sanggup lagi untuk memikul beban keseluruhannya. Oleh sebab itu diperlukan perhitungan besarnya beban yang harus diputuskan secara tiba-tiba agar dapat diperoleh kestabilan sistem.
I.2. Prinsip Kerja Generator
Generator serempak (sinkron) adalah suatu penghasil tenaga listrik dengan landasan hukum Faraday. Jika pada sekeliling penghantar terjadi perubahan medan magnet, maka pada penghantar tersebut akan dibangkitkan suatu gaya gerak listrik (GGL) yang sifatnya menentang perubahan medan tersebut. Untuk dapat terjadinya gaya gerak listrik (GGL) tersebut diperlukan dua kategori masukan, yaitu:
1. Masukan tenaga mekanis yang akan dihasilkan oleh penggerak mula (prime mover). 2. Arus masukan (If) yang berupa arus searah yang akan menghasilkan medan magnet yang dapat diatur dengan mudah.
Apabila rotor generator diputar pada kecepatan nominalnya, dimana putaran tersebut diperoleh dari putaran penggerak mulanya (prime mover), kemudian pada kumparan medan rotor diberikan arus medan sebesar If, maka garis-garis fluksi yang dihasilkan melalui kutub-kutub inti akan menghasilkan tegangan induksi pada kumparan jangkar stator sebesar: Ea = C. n. Ф
dimana:
Ea : Tegangan induksi yang dibangkitkan pada jangkar generator C : Konstanta
n : Kecepatan putar
Apabila generator digunakan untuk melayani beban, pada kumparan jangkar generator akan mengalir arus. Untuk generator 3 fasa, setiap belitan jangkar akan memilki beda fasa sebesar 120°.
120˚ 120˚120˚FASA 1FASA 2FASA 3
I.3. Bagian-bagian Generator
Generator terdiri dari dua bagian yang paling utama, yaitu: 1. Bagian yang diam (stator).
2. Bagian yang bergerak (rotor).
I.3.1. Bagian yang diam (Stator)
Bagian yang diam (stator) terdiri dari beberapa bagian, yaitu: 1. Inti stator.
Bentuk dari inti stator ini berupa cincin laminasi-laminasi yang diikat serapat
mungkin untuk menghindari rugi-rugi arus eddy (eddy current losses). Pada inti ini terdapat slot-slot untuk menempatkan konduktor dan untuk mengatur arah medan magnetnya.
2. Belitan stator.
Bagian stator yang terdiri dari beberapa batang konduktor yang terdapat di dalam slot-slot dan ujung-ujung kumparan. Masing-masing slot dihubungkan untuk mendapatkan tegangan induksi.
3. Alur stator.
Merupakan bagian stator yang berperan sebagai tempat belitan stator ditempatkan. 4. Rumah stator.
Bagian dari stator yang umumnya terbuat dari besi tuang yang berbentuk silinder. Bagian belakang dari rumah stator ini biasanya memiliki sirip-sirip sebagai alat bantu dalam proses pendinginan.
I.3.2. Bagian yang bergerak (Rotor)
Rotor adalah bagian generator yang bergerak atau berputar. Antara rotor dan stator dipisahkan oleh celah udara (air gap). Rotor terdiri dari dua bagian umum, yaitu:
1. Inti kutub
2. Kumparan medan
Pada bagian inti kutub terdapat poros dan inti rotor yang memiliki fungsi sebagai jalan atau jalur fluks magnet yang dibangkitkan oleh kumparan medan. Pada kumparan medan ini juga terdapat dua bagian, yaitu bagian penghantar sebagai jalur untuk arus pemacuan dan bagian yang diisolasi. Isolasi pada bagian ini harus benar-benar baik dalam hal kekuatan mekanisnya, ketahanannya akan suhu yang tinggi dan ketahanannya terhadap gaya sentrifugal yang besar.
Untuk putaran generator yang relatif rendah atau sedang (kurang dari 1000 rpm), dipakai konstruksi rotor dengan kutub menonjol atau ”salient pole” dengan jumlah kutub-kutub yang relatif banyak.
Pada prinsipnya, salah satu dari penghantar atau kutub-kutub ini dibuat sebagai bagian yang tetap sedangkan bagian-bagian yang lainnya dibuat sebagai bagian yang berputar.
I.4. Pengaturan Putaran
Putaran adalah salah satu faktor yang penting yang memberi pengaruh besar terhadap tegangan yang timbul oleh arus bolak-balik (alternating current). Frekuensi listrik yang dihasilkan oleh generator sinkron harus sebanding dengan kecepatan putar generator tersebut. Dalam hal ini, rotor sebagai bagian yang bergerak terdiri atas rangkaian-rangkaian elektromagnet dengan arus searah (DC) sebagai sumber arusnya. Medan magnet rotor akan bergerak sesuai dengan arah putaran rotor. Untuk menjaga putaran tetap konstan, maka pada penggerak mula (prime mover) dilengkapi governor. Governor itu sendiri adalah suatu alat yang berfungsi mengatur putaran tetap konstan pada keadaan yang bervariasi.
Besar kecepatan putaran generator dapat dihitung melalui persamaan berikut: dimana: daripada tegangan generator sinkron dalam keadaan tanpa beban. Nilai relatif, yaitu nilai selisih antara tegangan dalam keadaan berbeban penuh dengan keadaan tanpa beban biasanya disebut dengan regulasi tegangan atau voltage regulation (VR).
dimana:
VR = regulasi tegangan (voltage regulation) VNL = tegangan tanpa beban (no load voltage) VFL = tegangan beban penuh (full load voltage)
Generator-generator sekarang dirancang dan dibuat untuk tegangan yang bervariasi akibat dari adanya variasi arus jangkar atau variasi beban yang menimbulkan turunnya tegangan (voltage drop) pada kumparan jangkar yang bervariasi pula. Jatuhnya tegangan impedansi tersebut tergantung kepada besar arus dan faktor daya beban. Dengan pengaturan arus eksitasi, tegangan dapat diatur sesuai dengan kebutuhan.
Yang dimaksud dengan eksitasi atau biasa disebut sistem penguatan adalah suatu perangkat yang memberikan arus penguat (If) kepada kumparan medan generator arus bolak-balik (alternating current) yang dijalankan dengan cara membangkitkan medan magnetnya dengan bantuan arus searah.
Sistem penguatan dapat digolongkan berdasarakan cara penyediaan tenaganya, yaitu: 1. Sistem penguatan sendiri.
Untuk generator berkapasitas besar umumnya digunakan sistem penguatan sendiri. Sistem penguatan ini digunakan pada generator tanpa sikat (brushless alternator). Generator tanpa sikat ini mempunyai exiter yang kumparan jangkarnya pada rotor dan kumparan medannya pada stator. Arus penguatan didapat dari induksi magnet sisa (remanensi) pada stator generator utama yang diberikan oleh stator generator penguat. Arus tersebut diatur terlebih dahulu oleh AVR (automatic voltage regulator) yang merupakan alat pengatur tegangan yang bekerja secara otomatis.
Sebagai salah satu contoh sistem eksitasi penguatan sendiri yang dipakai adalah sistem eksitasi penguatan sendiri dengan menggunakan magnet permanen (permanent magnet generator excited-AVR controlled generators). Dalam hal ini, generator magnet permanen (PMG) berperan memberikan suplai untuk sistem eksitasi melalui AVR dimana AVR berperan sebagai alat untuk mengontrol tingkat eksitasi yang disediakan untuk medan exiternya. AVR akan memberikan respon terhadap sinyal tegangan yang
dirasakannya melalui transformator berisolasi (isolating transformer) dari kumparan stator utama. Dengan mengendalikan suplai yang rendah dari medan eksitasinya, kontrol untuk suplai yang tinggi yang diperlukan pada medan exiter dapat terpenuhi melalui keluaran penyearah dari stator eksitasi.
Sistem ini menghasilkan sumber eksitasi yang konstan dan mampu menyediakan start motor yang tinggi dan juga memiliki kekebalan terhadap gangguan berbentuk gelombang (waveform distortion) pada keluaran stator utama yang dapat terjadi karena adannya beban yang non linear. AVR akan merasakan tegangan dua fasa rata-rata mendekati regulasi tegangan yang diinginkan. AVR ini juga mampu mendeteksi perubahan kecepatan mesin dan dapat mengatasi tegangan turun sebagai akibat turunnya kecepatan putaran mesin dibawah frekuensi yang telah ditentukan sehingga dapat menghindari eksitasi berlebih pada saat kecepatan mesin rendah dan memperhalus dampak dari perubahan beban (load switching) untuk menghindari kerusakan mesin. Sistem ini juga menyediakan proteksi untuk eksitasi berlebih yang bekerja dengan waktu tunda tertentu ketika terjadi lonjakan tegangan medan eksitasi.
I.6. GPC (Generator Paralelling Controller)
GPC adalah suatu unit (alat) yang berfungsi sebagai pengontrol dan pengaman generator. GPC akan mengeluarkan semua kebutuhan serta tugas-tugas untuk mengontrol dan memproteksi operasi sebuah generator tanpa harus memperhatikan penggunaan generator tersebut.
Hal ini berarti GPC dapat digunakan untuk berbagai tipe aplikasi seperti: 1. Satu generator (generator tunggal).
2. Kontrol beragam beban generator. 3. Beban utama yang tetap (dasar beban).
Sistem pengukuran GPC adalah melalui tegangan 3 fasa yang diukur pada tegangan generator, arus generator dan tegangan bus utama.
I.6.1. Kontrol Fungsi
a. Perubahan frekuensi. b. Check tegangan.
c. Kompensasi waktu tunda pemutus. d. Pemeriksaan urutan fasa.
2. Beban tetap (dasar beban) jalannya generator.
3. Berjalannya frekuensi yang tetap pada generator yang berdiri sendiri.
4. Pembagian beban antar generator dengan beban beragam serta pengontrol frekuensi. 5. Output rele untuk speed governor.
6. Output rele untuk menutup dan membukanya pemutus generator. 7. Mengatur ramp – up dan ramp – down dari beban generator.
8. Output rele untuk start – stop generator berikutnya (berdasarkan tinggi rendahnya beban).
I.7. Aplikasi Motor DC
Motor listrik ditemukan dalam aplikasi yang beragam seperti industri, blower kipas dan pompa, peralatan mesin, peralatan rumah tangga, alat-alat listrik, dan disk drive. Mereka mungkin didukung oleh (misalnya, perangkat portabel bertenaga baterai atau kendaraan bermotor) langsung saat ini, atau dengan arus bolak-balik dari kotak distribusi sentral listrik. Motor terkecil dapat ditemukan pada jam tangan listrik. Menengah dimensi motor sangat standar dan karakteristik menyediakan tenaga mesin nyaman untuk kegunaan industri. Motor listrik sangat terbesar digunakan untuk penggerak kapal, kompresor pipa, dan pompa air dengan peringkat dalam jutaan watt. Motor listrik dapat diklasifikasikan oleh sumber tenaga listrik, dengan konstruksi internal, dengan aplikasi, atau dengan jenis gerakan yang diberikan.
Untuk motor DC sendiri sudah banyak digunakan dalam berbagai bidang teknologi, antara lain :
A. Aplikasi motor DC sebagai penggerak pintu geser pada otomatisasi sistem monitoring. Ruangan penyimpanan database menggunakan PLC omron CPM1A I/O 30. Penggerak pintu pada sistem penggerak pintu geser pada otomatisasi sistem monitoring penyimpanan database menggunakan PLC omron CPM1A I/O 20 yang digunakan adalah motor DC. Untuk menggerakkan motor DC diperlukan driver motor DC yaitu driver H-Bridge yang digunakan untuk mengatur motor agar dapat berputar dalam dua arah yaitu forward (searah jarum jam) dan Reverse(berlawanan arah jarum jam). Berputarnya motor DC juga
dipengaruhi oleh terhalang tidaknya sensor IR pada pintu. Ketika sensor IR terhalangi maka motor akan membalik putarannya sehingga akan membuka pintu. Jika pintu dibuka secara paksa maka alarm akan menyala dikarenakan sensor IR terhalangi oleh benda.
B. Aplikasi motor DC menggunakan paralel port dalam rangkaian robot sederhana. Motor DC dapat dikendalikan komputer (PC) melalui paralel port. Untuk dapat mengendalikannya, motor DC perlu dihubungkan sedemikian rupa dengan relay, transistor, dan resistor. Pengembangan dari rangkaian pengendali motor DC ini dapat berupa sebuah robot berjalan. Pada robot ini digunakan dua buah motor DC dan empat buah roda, dua roda untuk sisi, dimana tiap motor DC dihubungkan dengan roda depan. Sehingga roda
