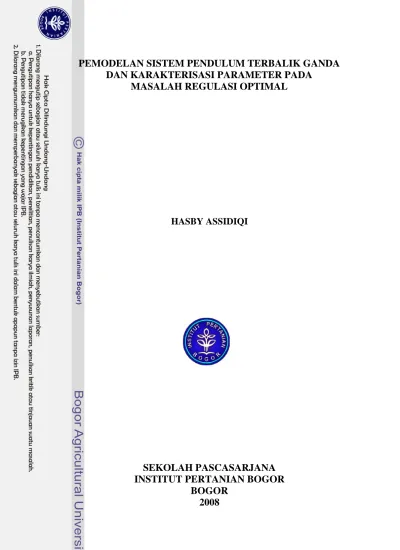

PEMODELAN SISTEM PENDULUM TERBALIK GANDA DAN KARAKTERISASI PARAMETER PADA
MASALAH REGULASI OPTIMAL
HASBY ASSIDIQI
SEKOLAH PASCASARJANA INSTITUT PERTANIAN BOGOR
BOGOR
2008
PERNYATAAN MENGENAI TESIS DAN SUMBER INFORMASI
Dengan ini saya menyatakan bahwa tesis Pemodelan Sistem Pendulum Terbalik Ganda dan Karakterisasi Parameter Pada Masalah Regulasi Optimal adalah karya saya dengan arahan dari komisi pembimbing dan belum diajukan dalam bentuk apapun kepada perguruan tinggi manapun. Sumber informasi yang berasal atau dikutip dari karya yang diterbitkan maupun tidak diterbitkan dari penulis lain telah disebutkan dalam teks dan dicantumkan dalam Daftar Pustaka di bagian akhir tesis.
Bogor, Juli 2008 Hasby Assidiqi
NRP G551060311
ABSTRACT
HASBY ASSIDIQI. Modelling of the Double Inverted Pendulum Systems and Characterization Parameter on Optimal Regulation Problems. Under Supervision of TONI BAKHTIAR and ALI KUSNANTO.
The inverted pendulum systems are standard problems in the area of control systems. Demonstration of concepts in linear control such as the stabilization systems is often useful. Illustrating some of the ideas in nonlinear control is also useful. In this work, the inverted pendulum systems on optimal regulation problem in terms of the plant parameters are characterized. First, the single and double inverted pendulum systems are modeled. Then the analytical expressions for the optimal regulation problem where minimized the control input are derived.
For both pendulums, the energy will be optimal if the length of pendulum is longer. If pendulum in systems which given is longer, then systems will be easy stable or other. Double inverted pendulum system is generally harder to be controlled than the single one
Keywords: inverted pendulum systems, optimal regulation problems.
RINGKASAN
HASBY ASSIDIQI. Pemodelan Sistem Pendulum Terbalik Ganda dan Karakterisasi Parameter pada Masalah Regulasi Optimal. Dibimbing oleh TONI BAKHTIAR dan ALI KUSNANTO.
Pendulum adalah suatu benda atau disebut bandul yang bisa digerakkan ke kanan dan ke kiri dengan melewati sebuah titik yang berulang-ulang. Pendulum merupakan suatu sistem atau alat yang dapat digunakan untuk menjelaskan konsep-konsep penting seperti kesetimbangan atau lainnya.
Sistem pendulum terbalik merupakan masalah standar di dalam teori pengendalian yang digunakan di laboratorium untuk menjelaskan konsep-konsep pengendalian linear seperti kestabilan sistem. Selain itu, sistem pendulum terbalik juga banyak digunakan untuk mengilustrasikan beberapa ide di dalam sistem pengendalian yang taklinear. Pada dasarnya tujuan utama dari sistem pendulum terbalik adalah menjaga kesetimbangan pendulum dalam posisi tegak atau vertikal dengan mengaplikasikan sebuah gaya dorong (input) pada motor.
Pada karya tulis ini, kita akan merekonstruksi pemodelan sistem pendulum terbalik tunggal dan ganda dan melakukan karakterisasi parameter sistem pendulum terbalik pada masalah regulasi optimal.
Pemodelan sistem pendulum terbalik berdasarkan pada persamaan Euler- Lagrange yang berturut-turut terdiri atas 2 buah dan 3 buah persamaan differensial linear untuk sistem pendulum terbalik tunggal dan ganda. Selanjutnya dari model yang diperoleh dialihkan ke dalam fungsi transfer, yaitu fungsi yang meghubungkan output sistem dengan input sistem dengan menggunakan sifat transformasi Laplace untuk syarat awalnya bernilai nol. Selanjutnya pole dan zero dari fungsi transfer didefinisikan untuk mencirikan kestabilan sistem. Kemudian kita mengkarakterisasi parameter pendulum pada sistem yang akan dikendalikan (plant) dengan menggunakan ekpresi analitik untuk masalah regulasi optimal, yaitu meminimumkan fungsi input kendalinya.
Adapun hasil karakterisasi parameter pendulum untuk sistem pendulum terbalik tunggal dan ganda menunjukan bahwa energi regulasi minimum dari input kendalinya mudah dioptimal jika panjang pendulum diberikan semakin panjang atau sebaliknya. Selain itu, semakin panjang pendulum yang diberikan terhadap sistem, maka sistem semakin mudah untuk stabil atau sebaliknya.
Selanjutnya juga memperlihatkan bahwa pengendalian sistem pendulum terbalik ganda lebih sulit dikendalikan dibandingkan dengan sistem pendulum terbalik tunggal.
Kata kunci: sistem pendulum terbalik, masalah regulasi optimal.
