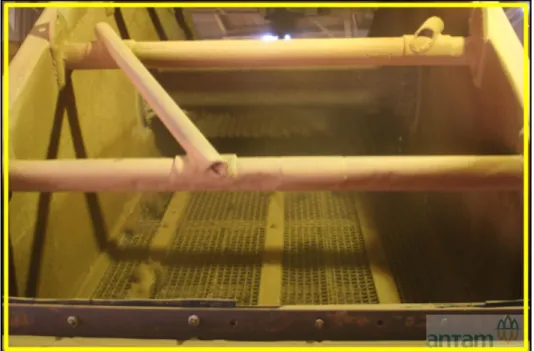

Gambar 3.5 Riffle Flow Screener ... 25
Gambar 3.6 Impeller Breaker ... 26
Gambar 3.7 Pelletizer ... 28
Gambar 3.8 Rotary Kiln ... 30
Gambar 3.9 Chute ... 36
Gambar 3.10 Ladle ... 41
Gambar 3.11 Proses Oksidasi ... 43
Gambar 3.12 Shot FeNi ... 45
Gambar 3.13 Alat Press ... 49
Gambar 3.14 Alat Fuse ... 50
Gambar 3.15 Alat XRF ... 50
Gambar 3.16 LECO... 50
MOHAMMAD IQBAL - 1006756004 1
BAB I
PENDAHULUAN
1.1 LATAR BELAKANG
Dengan perkembangan zaman dan teknologi yang begitu maju, mahasiswa sebagai tonggak perubahan zaman dituntut untuk terus meningkatkan kualitasnya sebagai sumber daya manusia yang kompetitif dan profesional. Tuntutan tersebut tidak lepas dari tanggung jawab perguruan tinggi dan dunia kerja. Perguruan tinggi merupakan tempat menuntut ilmu bagi para mahasiswa dan menjadi inisiasi untuk melangkah ke dunia kerja. Ilmu dan teori yang diperoleh di perguruan tinggi tidak cukup untuk menjadi modal mahasiswa untuk terjun ke dunia kerja. Seorang calon sarjana harus mempunyai kemampuan untuk beradaptasi dalam lingkungan dunia kerja nanti.
Oleh karena itu, dalam rangka meningkatkan kesiapan mahasiswa untuk menghadapi lapangan kerja dan beradaptasi di dunia industri, maka setiap mahasiswa di Fakultas Teknik Universitas Indonesia diharuskan untuk melakukan kerja praktek sebagai salah satu prasyarat dan penilaian untuk memenuhi beban studi sesuai kurikulum yang berlaku. Maksud diadakannya kerja praktek ini adalah memberikan gambaran nyata tentang dunia kerja serta meningkatkan kesiapan dan keterampilan mahasiswa dalam dunia kerja. Dalam kerja praktek ini diharapkan mahasiswa mempunyai wawasan tentang dunia industri yang mencakup tentang pengendalian, permasalahan dan penyelesaian masalah selama kerja praktek berlangsung.
Proses ekstraksi logam FeNi yang dilakukan PT ANTAM (Persero) Tbk merupakan salah satu aplikasi teori yang dipelajari di Jurusan Metalurgi dan Material Fakultas Teknik Universitas Indonesia. Oleh karena itu, hal ini menjadi salah satu alasan dan tujuan untuk melaksanakan kerja praktek di PT
MOHAMMAD IQBAL - 1006756004 2
Antam (Persero) Tbk dengan mempelajari dan mengaplikasikan ilmu yang telah dipelajari di Perguruan Tinggi.
1.2 KEGIATAN KERJA PRAKTEK
1.2.1 Waktu dan Tempat Pelaksanaan Kerja Praktek
Kerja praktek dilaksanakan di PT Aneka Tambang (Persero) Tbk. Unit Bisnis Pertambangan Nikel (UBPN) Sulawesi Tenggara (Sultra), selama satu bulan dari tanggal 10 Januari 2013 hingga 11 Februari 2013.
1.2.2 Tujuan dan Manfaat Kerja Praktek
Pelaksanaan program kerja praktek bagi mahasiswa dalam lingkup program pendidikan strata satu (S-1) Departemen Teknik Metalurgi dan Materia Universitas Indonesia memiliki tujuan, antara lain:
1. Mahasiswa Melaksanakan mata kuliah Kerja Praktek sebagai salah satu mata kuliah wajib di Departemen Teknik Metalurgi dan Material FTUI yang merupakan prasyarat bagi mahasiswa untuk memperoleh gelar Sarjana Teknik.
2. Mahasiswa dapat memahami, mendeskripsikan, dan menjelaskan diagram alir proses dan sistem pemroses yang ada dalam pabrik tempat pelaksanaan kerja praktek.
3. Mahasiswa dapat mengenal dan memahami wujud, karakteristik, dan spesifikasi perangkat utama proses, alat pengendaliannya, serta sistem utilitas yang digunakan di pabrik, seperti sistem penyedian air, udara, dan listrik.
4. Mahasiswa dapat mengetahui gambaran nyata mengenai susunan organisasi perusahaan, jenjang karir di industri, dan penerapannya dalam rangka mengoperasikan atau membangun suatu sarana produksi, termasuk pengenalan terhadap praktek-praktek pengelolaan dan peraturan-peraturan kerja.
MOHAMMAD IQBAL - 1006756004 3
5. Mahasiswa mendapatkan gambaran nyata mengenai wujud dan pengoperasian sistem pemroses atau fasilitas yang berfungsi sebagai sarana produksi.
6. Mengetahui dan mempelajari, dan menganalisa setiap permasalahan yang mungkin terjadi di lapangan dan mengetahui tindakan penanganan yang tepat.
7. Mahasiswa mampu menyelesaikan persoalan yang diberikan oleh pembimbing dari PT. Antam (Persero) Tbk. UBPN Sulawesi Tenggara terkait proses-proses yang terjadi di dalam pabrik maupun dosen pembimbing.
Sedangkan manfaat dari pelaksanaan kerja praktek ini bisa dirasakan oleh pihak yang terkait, antara lain:
A. Bagi mahasiswa
1. Menambah pengetahuan dan pengalaman kerja yang sebenarnya secara praktis
2. Sebagai latihan bagi mahasiswa sebelum memasuki dunia kerja yang sebenarnya
3. Melatih pemahaman tentang aplikasi pengetahuan teknik metalurgi yang diterapkan di industri.
B. Bagi Universitas
1. Mengetahui sejauh mana ilmu yang diserap oleh mahasiswa selama kuliah.
2. Memperoleh gambaran nyata tentang perusahaan sebagai bahan informasi untuk mengembangkan kurikulum yang ada.
C. Bagi Perusahaan
1. Merupakan wujud nyata tentang perusahaan dalam mengembangkan bidang pendidikan.
2. Memperoleh sumber daya manusia (SDM) yang potensial untukperusahaan.
MOHAMMAD IQBAL - 1006756004 4
1.2.3 Ruang Lingkup Kerja Praktek
Ruang lingkup kerja praktek di PT Antam (Persero) Tbk. UBPN Sultra, meliputi kegiatan sebagai berikut:
1. Orientasi umum di Plant FeNi 1, 2, dan 3
2. Penyelesaian tugas khusus di Processing and Engineering Department yang meliputi studi literatur, pengambilan data, diskusi dengan pembimbing, perhitungan dan evaluasi
1.2.4 Tugas Kerja Praktek
Tugas kerja praktek ini terdiri dari tiga bagian, yaitu: 1. Tugas umum
Bagian ini membahas mengenai seluruh proses yang terjadi di PT Antam (Persero) Tbk. UBPN Sultra dalam proses pengolahan bijih nikel menjadi ferronikel secara umum, meliputi utilitas, storage, dan loading. 2. Tugas Khusus
Bagian ini berisi laporan tugas khusus yang diberikan pembimbing di bagian Processing and Engineering PT Antam (Persero) Tbk. UBPN Sultra.
1.3 SISTEMATIKA LAPORAN
Laporan kerja praktek ini disusun sesuai dengan sistematika penulisan yang diuraikan sebagai berikut:
- BAB I PENDAHULUAN
Bab pendahuluan yang berisi latar belakang pelaksanaan kerja praktek, tujuan dan manfaat kerja praktek, waktu dan pelaksanaan kerja praktek, tugas saat kerja praktek, dan sistematika laporan.
MOHAMMAD IQBAL - 1006756004 5
Bab tinjauan umum yang membahas sifat dan aplikasi nikel, sejarah singkat, sejarah, lokasi penambangan dan struktur organisasi PT. Aneka Tambang Tbk. UBPN Pomalaa.
- BAB III DESKRIPSI PROSES
Bab yang berisi mengenai proses pembuatan ferronikel. Mulai dari proses eksplorasi dan penambangan sampai proses pengolahan bijih hingga menjadi produk shot. Disertai dengan pembahasan mengenai Quality Control yang dilakukan di PT. Aneka Tambang Tbk. UBPN Pomalaa.
- BAB IV STUDI KASUS
Bab ke-4 merupakan studi kasus yang diberikan pembimbing dari PT.ANTAM UBPN Pomalaa yaitu menghitung mass dan heat balance dengan menggunakan data actual yang terjadi di lapangan
- BAB V PENUTUP
MOHAMMAD IQBAL - 1006756004 6
BAB II
TINJAUAN UMUM
2.1 NIKEL
Saat ini logam seperti nikel, besi, dan aluminium memiliki hubungan yang sangat erat dengan kehidupan kita. Logam-logam tersebut digunakan dalam berbagai macam alat dan merupakan bahan baku utama bagi banyak industri. Di antaranya non-ferrous metal nikel yang digolongkan sebagai logam berat seperti halnya dengan Cu, Pb, Zn dan lain-lain. Sifatnya di udara terbuka lebih stabil dari besi dan lebih sulit teroksidasi, Dalam lingkungan alkalis, nikel mempunyai sifat tahan korosi.
Tipe dari nikel yang diperdagangkan tergantung dari tujuan pemakaiannya. Terdapat logam Ni berkadar tinggi, ferronikel dengan kadar 18-28% Ni dan nickel
oxide dengan kadar 75% Ni. Kegunaan dari Ni antara lain adalah sebagai katoda
dalam vacuum tube, bagian-bagian yang tahan korosi dari perlengkapan-perlengkapan industri kimia, katalisator, platting/coating, dan sebagai pelapis mata uang logam. Ferronikel dengan nikel oksida banyak digunakan dalam beberapa analisa instalasi dalam pembuatan besi baja tahan korosi dan besi baja tahan panas. Kebutuhan nikel sebagai alloying element dalam pembuatan baja tahan karat (stainless steel) bertambah besar karena produksi baja tahan karat saat ini semakin meningkat.
2.1.1 Sifat-sifat Logam Nikel
Nikel termasuk salah satu komponen penyusun kulit bumi. Walaupun demikian di antara 90 unsur-unsur kimia yang membentuk kerak bumi, nikel hanya menempati tempat ke-24 dan jumlahnya diperkirakan hanya sekitar 0,01%. Juga telah diketahui bahwa inti yang sangat berat dari bumi kita terdiri dari nikel. Nikel banyak juga didapati dalam kosmos, solar atmosphere, dan kira-kira 5-15% dari batu-batuan atau logam meteorit terdiri dari nikel.
MOHAMMAD IQBAL - 1006756004 7
Di Indonesia jumlah nikel berlimpah, terutama di daerah Sulawesi dan Maluku yang sekarang dijadikan tempat eksploitasi tambang untuk PT. ANTAM Tbk. Nikel merupakan jenis logam yang berwarna kelabu perak dan memiliki sifat logam yang kekuatan dan kekerasannya serta daya tahan terhadap karat dan korosi lebih dekat dengan tembaga. Kombinasi dari sifat-sifat yang lebih baik inilah yang terutama menyebabkan penggunaan nikel begitu luas, dari bagian-bagian kecil alat elektronik sampai alat-alat besar. Sifat yang menguntungkan lebih nyata dalam bentuk aliase. Oleh karena itu lebih dari 70% dari logam nikel digunakan dalam bentuk aliase yang merupakan paduan dari beberapa jenis logam.
Aliase baja biasanya dibuat dari bahan logam nikel murni, tetapi dengan berkembangnya teknik pembuatan besi-baja pemakaian nikel dalam bentuk ferronikel yaitu aliase nikel dan besi untuk mengggantikan logam nikel murni sebagai bahan paduan semakin popular terutama dalam bentuk stainless steel dan lain-lain.
2.1.2 Aplikasi Logam Nikel
Salah satu pemakaian nikel dalam bentuk logam murni adalah pelapis untuk menambah kekerasan, daya tahan terhadap korosi permukaan, ketahanan kepudaran, dan sebagainya. Selain itu digunakan pelapis mata uang logam dan digunakan dalam industri kimia.
Pemakaian dalam bentuk aliase terutama dengan besi adalah dalam industri alat angkut, permesinan baja, konstruksi baja, alat pembangkit tenaga listrik, alat pertanian, alat pertambangan, bagian dari mesin berkecepatan tinggi, dan bagian yang bersuhu tinggi. Dan terutama dengan makin bertambahnya pemakaian stainless steel, disamping juga untuk kebutuhan nikel sebagai paduan elemen pada mesin-mesin yang lainnya.
MOHAMMAD IQBAL - 1006756004 8
2.2 PENGOLAHAN NIKEL
Ada tiga jenis pengolahan biji logam menjadi logam yaitu pirometalurgi, hidrometalurgi dan elektro metalurgi. Di pabrik PT Antam (Persero) Tbk UBPN Sultra, bijih nikel yang diperoleh dari area pertambangan diolah dengan metode pirometalurgi. Pirometalurgi adalah teknik metalurgi paling tua, dimana logam diolah dan diekstraksi menggunakan panas yang sangat tinggi. Panas didapatkan dari tanur berbahan bakar batubara (kokas) yang sekaligus bertindak sebagai reduktan. Suhu yang dicapai ada yang hanya 50-250oC (proses Mond untuk pemurnian nikel), tetapi ada yang mencapai 2.000oC (proses pembuatan paduan baja). Yang umum dipakai hanya berkisar 500-1.600oC ; pada suhu tersebut kebanyakan metal atau paduan metal sudah dalam fase cair bahkan kadang-kadang dalam fase gas. Umpan yang baik adalah konsentrat dengan kadar metal yang tinggi agar dapat mengurangi pemakaian energi panas. Penghematan energi panas dapat juga dilakukan dengan memilih dan memanfaatkan reaksi kimia eksotermik.
2.3 SEJARAH SINGKAT PT ANTAM (PERSERO) TBK. UBPN
SULTRA
Indonesia memiliki kekayaan alam berupa bahan galian yang berlimpah serta tersebar di seluruh pelosok tanah air, di antaranya adalah bijih nikel di Sulawesi Tenggara yang mulai dieksploitasi sejak tahun 1964 oleh PT. Nikel (Pertambangan Nikel Indonesia). Sebelumnya, pada tahun 1909 bijih nikel di Pomalaa dieksploitasi dan ditambang oleh E.C. Abendanon. Kemudian beralih ke eksploitasi berikutnya oleh Oost Borneo Maatschappij (OBM) dan Bone Tolo Maatschappij. Proses penambangan dilakukan oleh OBM dan hasilnya diekspor ke Jepang sebanyak 150.000 ton bijih nikel dan hal ini berlangsung sampai tahun 1942.
MOHAMMAD IQBAL - 1006756004 9
Pada masa Perang Dunia II yakni tahun 1942-1945 Indonesia diduduki oleh Jepang. Tambang Nikel Pomalaa selanjutnya dikelola oleh Sumitomo Metal Mining Corp. (SMM) yang berhasil membangun sebuah pabrik pengolahan yang menghasilkan nikel matte. Selama masa tersebut, pabrik tersebut menghasilkan 351 ton matte, di mana tiga puluh ton diantaranya berhasil dikapalkan dan sisanya ditinggalkan di Pomalaa. Hal ini terjadi karena pabrik pengolahan nikel di Pomalaa terlanjur hancur oleh serangan sekutu hingga instalasi yang ada pada saat itu hancur berantakan.
Setelah Indonesia memperoleh kemerdekaannya, banyak pihak asing yang ingin melakukan eksplorasi di Pertambangan Nikel Pomalaa tersebut, seperti Freeport Sulfur Co., Oost Borneo Maatschappij serta MMC yang bergerak di Malili. Namun akibat keadaan keamanan yang kurang memungkinkan saat itu sehingga usaha tersebut mengalami kegagalan. Baru pada tahun 1957, usaha penambangan bijih nikel dapat diulangi lagi, kali ini oleh perusahaan NV Perto. Mula-mula yang dikerjakan yaitu hanyalah mengekspor stok bijih nikel yang tertinggal dari zaman perang ke Jepang. Pada tahun 1959-1960, perusahaan ini baru melakukan penggallian di pulau Maniang. Berdasarkan Peraturan Pemerintahan Nomor 29/1960 dan Undang-undang Pertambangan Nomor 37/1960 yang menyatakan bahwa nikel sebagai bahan galian strategis, maka pada tahun 1960 usaha NV Perto diambil alih pemerintah, kemudian dibentuk sebuah perusahaan bersama antara pemerintah pusat dan pemerintah daerah yang berstatus Perseroan Terbatas (PT) yang bersama PT. Pertambangan Nikel Indonesia (PNI).
Usaha pertambangan di Pomalaa mulanya dalam lingkungan Biro Urusan Perusahaan-perusahaan Tambang Negara Yang disingkat dengan sebutan BUPTAN. Sejak tahun 1961 peruashaan ini berada dalam lingkungan Pimpinan Umum Perusahaan-perusahaan Tambang Umum (BPU-PERTAMBUN). Akhir tahun 1962 berlangsung kontrak kerjasama antara BPU-PERTAMBUN/PT Pertambangan Nikel Indonesia dengan Sulawesi Nikel Development Corporation
MOHAMMAD IQBAL - 1006756004 10
Co. LTD (SUNIDECO) suatu perusahaan yang dibentuk oleh para pemakai bijih nikel dan beberapa Trading Companies di Jepang.
Kemudian berdasarkan PP No. 26 tahun 1968 PT. Pertambangan Nikel Indonesia bersama BPU Pertambun beserta PT/PN dan proyek dijajarannya disatukan menjadi PN Aneka Tambang di Pomalaa selaku unit produksi dengan nama Unit Pertambangan Nikel Pomalaa. Pada tanggal 30 Desember 1974 status PN berubah menjadi PT. Aneka Tambang (Persero) hingga sekarang.
Untuk memperpanjang jangka waktu pertambangan nikel di Pomalaa, serta mengingat cadangan bijih nikel laterit kadar rendah (<1,82% Ni) yang dapat dimanfaatkan cukup besar, sedangkan bijih nikel laterit yang berkadar tinggi (2,30%) semakin menipis jumlah cadangannya. Agar bijih nikel kadar rendah tersebut dapat bernilai, kemudian didirikan pabrik peleburan bijih nikel menjadi produk logam FeNi.
Pelaksanaan pembangunan pabrik unit I dimulai pada tanggal 12 Desember 1973 dengan pemanjangan tiang pertama dan selesai dikerjakan selama dua tahun. Tanggal 14 Agustus 1976 dapur listrik Unit I dengan daya 20 MVA (18 MW) mulai produksi secara komersial dan selanjutnya pabrik FeNi diresmikan oleh wakil Presiden RI, Sultan Hamengkubuwono IX pada tanggal 23 Oktober 1976. sampai saat ini PT. Aneka Tambang (Persero) Tbk. UBPN Sultra telah berhasil membangun tiga unit pabrik FeNi. Pabrik FeNi Unit 2 mulai dibangun pada tanggal 2 November 1992 dan sekitar bulan Februari 1995 sudah mulai produksi.
Plant FeNi 2 diresmikan oleh Presiden RI Soeharto pada tanggal 11 Maret 1996.
Untuk meningkatkan mutu dan kualitas produksi dalam pasar internasional, mulai bulan Januari 2004 telah dibangun plant FeNi 3 dan mulai berproduksi di awal tahun 2006.
Untuk menjalankan proses produksi pabrik UBPN Sultra maka digunakan alat dengan mesin diesel sebagai Pembankit Listrik, yang terdiri dari dua unit, yaitu Unit PTL I dan Unit PTL II yang diinterkoneksikan secara parallel sebelum didistribusikan kemasing-masing peralatan. Kemudian pada bulan Oktober 2005, Presiden RI, Susilo Bambang Yudhoyono meresmikan PLTD III dual firing yang
MOHAMMAD IQBAL - 1006756004 11
berkekuatan masing-masing 17 MW yang akan mendukung seluruh kebutuhan listrik pabrik FeNi I, Feni II dan pabrik FeNi III. Sementara PLTD lama yang berkekuatan 50 MW akan menjadi back up kebutuhan listrik ketiga pabrik tersebut.
2.4 LOKASI DAN TATA LETAK PABRIK
2.4.1 Lokasi Pabrik
Lokasi penambangan bahan galian bijih nikel pada PT. Antam (Persero) Tbk. UBPN Sulawesi Tenggara, secara administratif terletak di daerah Pomalaa, Kabupaten Kolaka, Propinsi Sulawesi Tenggara. Jarak Pomalaa dari Ibu Kota Kabupaten Kolaka ialah sekitar 30 km. Secara geografis terletak pada 121o31’ BT – 121o40’ BT dan 4o10’ LS - 4o18’ LS. Lokasi ini ditunjukkan pada Gambar 3.1.
Gambar 2.1 Lokasi Kecamatan Pomalaa, Sulawesi Tenggara
Unit Bisnis Pertambangan Nikel Sulawesi Tenggara, berbatasan dengan : 1. Di sebelah Utara berbatasan dengan Sungai Huko-Huko
2. Di sebelah Timur berbatasan dengan Perbukitan Maniang 3. Di sebelah Selatan berbatasan dengan Sungai Oko-Oko
MOHAMMAD IQBAL - 1006756004 12
4. Di sebelah Barat berbatasan dengan Teluk Mekongga.
Luas daerah kuasa pertambangan UBPN Sulawesi Tenggara ± 7500 ha. yang meliputi daerah antara lain; Tambea, Sapura, Tg. Pakar, Tg. Leppe. Daerah penambangan terdiri dari beberapa lokasi yaitu; Tambang Utara, Tambang Tengah, Tambang Selatan yang terbagi lagi menjadi beberapa bukit dengan penamaan yang berbeda-beda. Lokasi penambangan ini ditunjukkan pada Gambar 3.2.
Gambar 2. 2 Lokasi penambangan nikel di Sulawesi Tenggara
Pomalaa dipilih sebagai tempat pengolahan feronikel karena bahan baku tersedia di Pomalaa dan sekitarnya. Meskipun sekarang jumlah bijih yang ada di daerah Pomalaa semakin berkurang tetapi pasokan bijih masih ada di Pulau Sulawesi. Pasokan bijih dilakukan dengan menggunakan kapal laut karena PT Antam (Persero) Tbk. UBPN Sultra memilki dermaga sendiri.
2.4.2 Tata Letak Pabrik
PT Antam (Persero) Tbk. UBPN Sultra memiliki tiga plant yang mengolah bijih nikel menjadi ferronikel. Ketiga plant tersebut biasa disebut FeNi 1, FeNi 2 dan FeNi 3. Selain plant pengolahan feronikel, PT Antam (Persero) Tbk. UBPN Sultra memiliki plant pemisahan udara, pengolahan air dan power plant. Di dalam area pabrik juga tersedia kantor yang digunakan untuk karyawan di bidang enginering. Sedangkan kantor pusat PT Antam (Persero) Tbk. UBPN Sultra
MOHAMMAD IQBAL - 1006756004 13
terletak di di luar area pabrik dan berjarak 500 m dari lokasi pabrik. Berikut tata letak pabrik dapat dilihat pada Gambar 2.3.
Gambar 2.3 Tata Letak Pabrik
2.5 PROFIL PERUSAHAAN
2.4.1 Visi
Visi Antam 2020:
"Menjadi korporasi global berbasis pertambangan dengan pertumbuhan sehat dan standar kelas dunia"
Arti visinya adalah:
Global
Menerapkan praktik manajemen bisnis bertaraf internasional serta meningkatkan skala usaha dan/atau memperluas wilayah operasi ke luar negeri untuk menjadi pelaku bisnis kelas dunia.
MOHAMMAD IQBAL - 1006756004 14
Berbasis sumberdaya mineral dan batubara dengan diversifikasi dan integrasi terkait dalam bisnis pertambangan.
Pertumbuhan sehat
Pertumbuhan berkesinambungan di atas rata-rata industri pertambangan.
Standar kelas dunia
Kemampuan dan budaya organisasi berkinerja tinggi dan penerapan praktik-praktik terbaik kelas dunia.
2.4.2 Misi
Misi Antam 2020:
Membangun dan menerapkan praktik-praktik terbaik kelas dunia untuk menjadikan Antam sebagai pemain global.
Menciptakan keunggulan operasional berbasis biaya rendah dan teknologi tepat guna dengan mengutamakan kesehatan dan keselamatan kerja serta lingkungan hidup.
Mengolah cadangan yang ada dan yang baru untuk meningkatkan keunggulan kompetitif.
Mendorong pertumbuhan yang sehat dengan mengembangkan bisnis berbasis pertambangan, diversifikasi dan integrasi selektif untuk memaksimalkan nilai pemegang saham.
Meningkatkan kompetensi dan kesejahteraan pegawai serta mengembangkan budaya organisasi berkinerja tinggi
Berpartisipasi meningkatkan kesejahteraan masyarakat terutama di sekitar wilayah operasi, khususnya pendidikan dan pemberdayaan ekonomi.
MOHAMMAD IQBAL - 1006756004 15
2.6 STRUKTUR ORGANISASI DAN MANAJEMEN PERUSAHAAN
South East Sulawesi Nickel Mining Business Unit Head
Management Representative Bureau
Head
Quality Management Assurance Bureau Head
Finance Division Head
Operation Division Head Human Resources and Corporate Social
Responsibility Division Head
Feni Plant Deputy Division Head Mining and Operation Support Deputy Division Head
Procurement & Material Management Bureau Head Health, Safety and
Environment Bureau Head
Engineer Shifting Bureau Head
Quality Control Bureau Head
Processing and Engineering Bureau
MOHAMMAD IQBAL - 1006756004 16 Susunan Organisasi
Kepala Biro HSE membawahi:
Kepala Departemen Keselamatan Pabrik Kepala Departemen Keselamatan Tambang Kepala Departemen Kesehatan Kerja
Kepala Departemen Pengelolaan Lingkungan Pabrik Kepala Departemen Pengelolaan Lingkungan Tambang
Wakil Kepala Divisi Pabrik FeNi membawahi: Kepala Biro Material Handling yang mebawahi:
Kepala Departemen Transfer Material Kepala Departemen Ore Blending Kepala Departemen Proses Produk Lain Kepala Biro Ore Preparation yang membawahi: Kepala Departemen Rotary Dryer 1&2 Kepala Departemen Rotary Dryer 3 Kepala Departemen Rotary Kiln 1&2 Kepala Departemen Rotary Kiln 3 Kepala Biro Smelting yang membawahi:
Kepala Departemen Transportasi Kalsin Kepala Departemen Smelting 1&2 Kepala Departemen Smelting 3 Kepala Departemen Water Plant
Kepala Biro Pemurnian dan Pengecoran yang membawahi: Kepala Departemen Pemurnian
Kepala Departemen Pengecoran
Kepala Departemen Production Finishing Kepala Departemen Lining Work
Kepala Biro Mechanical Maintenance yang membawahi: Kepala Departemen Perencanaan Pemerliharaan
MOHAMMAD IQBAL - 1006756004 17
Kepala Departemen Mechanical Maintenance Kepala Departemen Perlakuan Logam
Kepala Departemen Product Equipment Workshop Kepala Biro Electrical Maintenance yang membawahi:
Kepala Departemen Electrical and Instrument Planning Kepala Departemen Electrical Maintenance
Supt. Instrument Maintenance
Wakil Kepala Divisi Pertambangan dan Pendukung Operasi
membawahi
Kepala Biro Pertambangan yang membawahi:
Kepala Departemen Survei, Perencanaan Tambang, dan Eksplorasi Kepala Departemen Produksi Tambang
Kepala Biro Shipping yang membawahi: Kepala Departemen Agency Kepala Departemen Barging Kepala Biro Utility yang membawahi:
Kepala Departemen Perencanaan Sipil Kepala Departemen Pengelolaan Energi Kepala Departemen Produksi Oksigen Kepala Departemen Pengelolaan Air Kepala Departemen Shipyard
Kepala Departemen Distribusi Elektris dan Telekomunikasi Kepala Biro Outsource Controlling
Kepala Biro Quality Control Membawahi: Kepala Departemen Preparasi Sampel Kepala Departemen Laboratorium Kimia Kepala Departemen Peralatan Laboratorium Kepala Departemen Asuransi Kualitas Bijih
MOHAMMAD IQBAL - 1006756004 18 Wakil Kepala Divisi Keuangan membawahi:
Kepala Biro Akuntansi dan Penganggaran yang membawahi: Kepala Departemen Akuntansi
Kepala Departemen Penganggaran
Kepala Biro Treasury dan Virifikasi yang membawahi: Kepala Departemen Treasury, Pajak, dsn Asuransi Kepala Departemen Verifikasi
Wakil Kepala Divisi Sumber Daya Manusia dan Coporate Social
Responsibility:
Kepala Biro Sumber Daya Manusia Kepala Biro Hubungan Karyawan
Kepala Biro Rumah Sakit dan Kesehatan Kerja Kepala Biro General Affairs
Kepala Biro Corporate Social Responsibility Kepala Biro Hubungan Eksternal
MOHAMMAD IQBAL - 1006756004 19
BAB III
DESKRIPSI PROSES
3.1. KEGIATAN PENAMBANGAN
Kegiatan penambangan nikel yang dilakukan oleh PT Aneka Tambang Tbk. UBPN Pomalaa terbagi dalam beberapa daerah seperti yang sudah penulis bahas pada Bab sebelumnya yaitu terletak pada Pulau Maniang, Wilayah Utara, Wilayah Selatan, Wilayah Tengah. Hasil penambangan diangkut ke stockyard dengan menggunakan Hauling Dump Truck. Kemudian dilakukan pengapalan untuk bijih dengan kadar nikel rendah (< 1,8%) yang kemudian di ekspor ke Jepang, Australia, Ukraina, Korea Selatan, Taiwan dan Macedonia. Sedangkan bijih dengan kadar nikel tinggi (≥1,8%) dibawa ke pabrik untuk diproses lebih lanjut.
Gambar 3.1. Stockyard.
Kegiatan penambangan diawali dengan pembersihan dan pengupasan tanah. Bijih nikel yang terdapat pada lokasi penambangan Pomalaa adalah bijih laterit yang merupakan endapan sekunder hasil pelapukan batuan peridotit. Bijih laterit yang terdapat pada lokasi penambangan Pomalaa adalah bijih saprolite 12
MOHAMMAD IQBAL - 1006756004 20
(kedalaman 12 – 19 meter) dan bijih limonite (kedalaman 6 – 12 meter) dengan kandungan:
a. Bijih Saprolite
• High Grade Saprolite Ore (HG)
Ni > 2,0% ; Fe < 25%
• Low Grade Saprolite Ore (LGSO)
Ni: 1,8% - 2,0% ; Fe < 25%
b. Bijih Limonite
• Low Grade (LG)
Ni : 1,2% - 1,8% ; Fe ≥ 25%
3.2 PROSES PENGOLAHAN
Gambar 3.2 Diagram Proses FerroNikel
3.2.1 Material handling
Setelah bijih nikel tersebut sampai di stockyard maka tahap selanjutnya ada menjadikan bijih tersebut menjadi ferronikel di pabrik yang nantinya akan
MOHAMMAD IQBAL - 1006756004 21
dijadikan produk ekspor. PT. Aneka Tambang Tbk. UBPN Pomalaa terdiri dari tiga plant pabrik, yaitu FENI I, FENI II, dan FENI III. Proses pembuatan ferronikel yang terjadi pada ketiga plant secara umum adalah sama, namun memiliki perbedaan pada spesifikasi mesin sehingga mempengaruhi komposisi ore yang akan digunakan untuk setiap plant serta jumlah ferronikel yang dihasilkan. Material handling tersebut bertujuan agar bijih yang diolah sesuai dengan spesifikasi mesin pada setiap plant maupun spesifikasi produk yang diinginkan.
Proses material handling meliputi: A. Transfer Material
Transfer material meliputi semua material yang akan di olah yaitu penerimaan, pengangkutan, dan penimbangan bijih nikel, batu bara, batu kapur maupun slag yang masih akan diolah pada unit slag treatment. Bijih nikel yang digunakan berasal dari lokasi penambangan Antam dan INCO (INCO 216 dan INCO 218). Bijih tersebut akan diangkut dan dikirim menggunakan truck ke
stockyard masing-masing pada pabrik untuk kemudian diolah melalui ketiga plant
yang berbeda. Batubara yang digunakan berasal dari Kalimantan, dan batu kapur tersebut diangkut dari pelabuhan ke pabrik untuk kemudian digunakan untuk proses pengolahan bijih nikel. Perbedaan jenis furnace setiap plant membuat komposisi material yang dimasukkan menjadi berbeda. Pada FENI plant I digunakan batu kapur sebagai mixing ore, berbeda dengan plant 2 dan 3 yang tidak memerlukan batu kapur dalam prosesnya. Kapasitas furnace untuk FENI I, II, dan III adalah 17 MW, 25 MW, dan 42 MW. Sedangkan kapasitas rotary kiln untuk FENI I, II, dan III adalah 45 ton/jam, 60 ton/jam, dan 130 ton/jam.
B. Ore Blending
Bijih- bijih yang terdapat di stockyard akan diangkut menggunakan wheel loader lalu dicampur melewati shaking-out-machine yang berguna untuk menseragamkan kadar dalam bijih nikel yang akan dijadikan umpan ke dalam pabrik. Proses ore blending mencakup proses penerimaan bijih, pencampuran
MOHAMMAD IQBAL - 1006756004 22
bijih, dan penampungan bijih. Pada umumnya, bijih yang digunakan untuk proses pengolahan terdiri dari 80 % bijih nikel INCO karena memiliki kadar nikel tinggi. Penentuan proses ore blending ditentukan oleh komposisi awal bijih dari setiap
stockyard. Komposisi tersebut didapatkan dari pengambilan sample bijih dari
setiap stockyard yang kemudian di uji oleh unit Quality Control menggunakan
XRD electron microscope. Perbedaan jenis furnace pada setiap plant
menyebabkan komposisi ore dan bahan mixing ore yang digunakan juga berbeda.
Ore yang digunakan terdiri dari NiO, FeO, MgO, CaO, MnO, SiO2. Spesifikasi
Fe/Ni pada ore untuk ketiga plant adalah < 7 : 1 agar tercapai spesifikasi produk dengan kadar nikel minimal 18 %. Jumlah oksida Fe dan Ni tersebut harus dijaga karena semakin banyak kadar Fe saat pengolahan, maka kadar Ni yang dihasilkan semakin kecil. Pada FENI plant I, jenis furnace yang digunakan adalah Pamco-Elkem sehingga harus ditambahkan batu kapur untuk menjaga basicity (perbandingan oksida basa dan oksida asam) pada ore, yaitu > 0.52 %. Sedangkan pada FENI plant II dan III, jenis furnace yang digunakan adalah Hatch Cooper
Cooler sehingga nilai S/M (SiO2/MgO) harus dijaga, yaitu < 1,9 %. Basicty
maupun nilai S/M tersebut harus dijaga untuk menjaga temperature lebur slag agar mudah terpisah dari metal dan menjaga bahan refraktori pada furnace agar tidak ikut melebur dan larut dalam slag
C. Pengelolaan dalam Pabrik
Proses pengolahan bijih nikel merupakan proses ekstraksi pyrometallurgy, yaitu proses yang melibatkan temperature tinggi. Hasilnya ada lah gas yang terdiri dari debu yang masih akan diolah, yaitu diserap oleh exhaust gas dan gas yang ringan akan dipisahkan oleh cyclone untuk kemudian dibuang melalui cerobong
(stack). Pemantauan kualitas udara dilakukan dengan pemantauan cerobong,
pemantauan udara ambient, pemantauan kebisingan dan getaran. Pemantauan tersebut dilakukan secara rutin setiap bulan oleh Balai Hiperkes Makassar.
MOHAMMAD IQBAL - 1006756004 23
Ni Co Fe SiO2 CaO MgO MC Basicity
2,25 0,04 15,3 4
44,7 7
1,06 20,37 30,00 0,47 Tabel 3.1. Komposisi wet ore.
3.2.2 Ore Preparation
Proses persiapan bijih ini meliputi beberapa tahapan yaitu ore receiving,
ore drying, ore sizing, ore mixing, dan kalsinasi. Berikut merupakan penjelasan
untuk setiap tahapan.
3.2.2.1 Ore Receiving
Wet ore hasil ore blending tersebut masih mempunyai ukuran yang tidak
seragam. Wet ore dari penampungan (stockyard) diangkut dengan pay loader dengan muatan 16 ton untuk dimasukkan ke SOM (Shake Out Machine) dengan ukuran saringan (mesh) 20 x 25 cm. Wet ore yang lolos (undersize) dengan ukuran kurang dari 150 x 200 mm akan jatuh dan ditampung di loading hooper yang kemudian ditranspotasikan dengan belt conveyor untuk dibawa ke proses pengeringan. Sedangkan wet ore yang mempunyai ukuran lebih besar (oversize) akan terpisah dan disingkirkan secara manual. Bijih tersebut dinamakan boulder yang kemudian dibawa ke bagian slag treatment untuk dihancurkan dan dipisahkan kembali.
MOHAMMAD IQBAL - 1006756004 24
3.2.2.2 Ore Drying
Wet ore undersize hasil SOM tersebut memiliki kandungan air lembab atau moisture content (MC) sebanyak 30%. Adanya moisture content tersebut saat proses dapat mengakibatkan ledakan sehingga dilakukan proses pengeringan di
Rotary Dryer (RD). Pengeringan tersebut mengurangi kadar MC dari 30%
menjadi 22% ± 1%. Penentuan kadar tersebut dipilih karena kondisi tersebut paling baik untuk mereduksi nikel losses, mengurangi polusi, dan keawetan mesin. Moisture content tidak dihilangkan semua karena jika ore terlalu kering, maka saat proses sizing, ore akan menjadi debu sehingga tidak dapat diproses selanjutnya. Output proses ini dinamakan dry ore. Rotary dryer (unit 1) merupakan suatu tanur silinder yang berputar dengan panjang 30 m, diameter 3,2, dan kemiringan 3o. Alat ini beroperasi pada temperature 600o C selama 30 menit. Pengeringan bijih diakibatkan oleh terjadinya kontak langsung dengan panas dari burner yang terletak sebelum rotary dryer sehingga terjadi aliran panas searah (co-current) dengan aliran masuk ore. Bahan bakar yang digunakan untuk menyalakan burner adalah puvurized coal dan bahan bakar minyak. Pulvurized coal merupakan batubara yang diolah melalui coal firing dan di screening dengan ukuran ±95mesh. Batu bara yang oversize akan di grinding dan di saring oleh bag fiter kemudian ditransportasikan sebagai pulverized coal. Sedangkan bahan bakar minyak yang digunakan dapat berupa IDO (industry diesel oil) dan MFO (marine fuel oil).
MOHAMMAD IQBAL - 1006756004 25 Gambar 3.4 Rotary Dryer FeNi 1
3.2.2.3 Ore sizing
Dry ore akan menuju vibrating screener atau rifle flow screener (RFS). Material oversize akan masuk ke IB (Impeller Breaker) untuk di crushing kemudian jatuh ke belt conveyor yang sama dengan material undersizenya (≤ 30 mm). Penentuan ukuran conditioned ore tersebut dikarenakan kadar LOI yang ada pada ore lebih mudah tereduksi pada proses selanjutnya. Conditioned ore ini akan ditransportasikan oleh belt conveyor (two way chute), satu menuju poidmeter untuk ditampung di dalam bin dan satu lagi menuju ke gudang untuk penampungan.
MOHAMMAD IQBAL - 1006756004 26 Gambar 3.5 Rifle Flow Screener
MOHAMMAD IQBAL - 1006756004 27
Ni Co Fe Fe/Ni SiO2 CaO MgO Basicity
2,31 0,04 14,74 6,38 42,37 1,05 22,12 0,54
Tabel 3.2. Komposisi conditioned ore.
3.2.2.4 Ore Mixing
Bahan yang digunakan untuk ore mixing antara lain conditioned ore, pellet, batubara (coal), dan batu kapur (limestone). Namun batu kapur disini hanya digunakan untuk Fe-Ni Plant I, yaitu kesesuaian dengan jenis alat peleburan yang digunakan. Bahan ore mixing tersebut ditransportasikan melalui belt conveyor, masuk ke shuttle conveyor, dan masuk ke dalam bin. Setiap bahan mixing ore ditampung dalam bin yang masing-masing berkapasitas 12 ton. Bin tersebut terdiri dari 4 bin conditioned ore, sedangkan coal dan anthrasite (sudah tidak digunakan) masing-masing memiliki 1 bin. Tiga buah bin conditioned ore digunakan sebagai tempat untuk bahan mixing ore dan satu buah bin sebagai tempat untuk bahan campuran pellet. Bin tersebut memiliki saringan untuk memisahkan fine ore untuk dibawa sebagai binder ke unit pelletizer, sedangkan ore yang oversize akan langsung menuju belt conveyor untuk dicampur dengan ore yang berasal dari 3 bin lainnya ditambah dengan betubara. Material dalam bin tersebut akan ditimbang secara otomatis dengan poid meter (constant feed
weigher) dengan setting yang telah ditentukan sehingga didapatkan pebandingan
yang tepat. Campuran material- material tersebut merupakan ore mixing yang akan diproses kalsinasi pada rotary kiln. Adapun rasio dari batubara terhadap conditioned ore juga memerlukan perhatian khusus. Sebagai gambaran, untuk kondisi saat ini, debit batubara yang masuk untuk dicampurkan adalah berkisar ± 3 ton/jam dengan debit conditioned ore sebanyak ± 70 ton/jam. Jadi rasio Conditioned Ore :Batubara : 140 :6
MOHAMMAD IQBAL - 1006756004 28
Proses pada Rotary Dryer dan Rotary Kiln akan menghasilkan gas buang dengan debu yang masih mengandung nikel. Debu tersebut akan dihisap oleh exhaust fan menuju cyclone sehingga debu dengan ukuran halus terpisah dari debu kasar. Debu kasar tersebut masuk ke Electrostatic Precipitator (EP) dimana debu dipisahkan dari gas-gas hasil proses. Gas akan dialirkan keluar melalui cerobong sedangkan debu akan dimasukkan ke dalam dust bin untuk di masukkan ke dalam unit pelletizer. Temperatur dari debu merupakan parameter penting yang harus dikontrol sebab apabila terlalu tinggi ( > 200o C), debu panas dapat merusak EP dan menyebabkan ledakan.Bahan pembuatan pellet antara lain debu hasil rotary dryer dan rotary kiln dicampur dengan binder (pengikat) yaitu fine ore dan air. Setiap bahan campuran pellet ditransportasikan dengan belt conveyor menuju pelletizer. Adapun pellet yang dihasilkan diharapkan memliki ukuran antara 10-20 mm dengan MC < 24%.
MOHAMMAD IQBAL - 1006756004 29
3.2.2.5 Kalsinasi
Conditioned ore yang telah dicampur dengan batubara kemudian akan mengalami proses kalsinasi pada rotary kiln (RK). RK (unit 2) memiliki panjang 90 meter dengan diameter 4 meter dan kemiringan 2o. Dengan heavy oil burner, ore dapat dikalsinasi sebanyak 55 ton/jam pada temperature 900o C selama tiga jam. Ore beserta bahan campuran hasil proses ini disebut calcined ore yang kemudian ditampung di dalam surge hopper untuk dituang ke container untuk proses peleburan. Output dari proses ini adalah calcined ore dengan kadar LOI < 1% dan kadar C < 2%. Conditioned ore terdiri dari 22% moisture content dan 10% - 12% air kristal dalam bentuk serpentine (3MgO.2SiO2.2H2O) dan beberapa goethite (Fe2O.H2O).Proses kalsinasi tersebut bertujuan untuk menghilangkan moisture content (MC) dan kadar air Kristal atau lost on ignition (LOI) hingga <1%. Jika masih terdapat LOI pada ore, maka saat peleburan akan terjadi ledakan-ledakan (boiling) akibat terjadinya penguapan air yang berlebihan. Pemanasan pada RK dihasilkan oleh burner yang terpasang pada ujung pengeluaran. Aliran pemanasan berlangsung secara counter current, yaitu berlawanan dengan arah aliran masuk material sehingga gradient suhu cenderung meningkat menuju titik terpanas. Adapun di dalam kiln, ore akan melalui beberapa tahapan sebagai berikut:
Drying Zone:
Pada tahapan ini, semua moisture sudah hilang. Adapun proses ini berlangsung di daerah charging kiln dengan Temperatur dikontrol pada kisaran 250-3000 C (sasaran mutu).
Pre Heating Zone:
Pada tahapan ini, sebagian air kristal sudah mulai menghilang. Adapun proses ini berlangsung di bagian tengah dari kiln dengan Temperatur dikontrol pada kisaran 700-8500 C.
Calcining Zone:
Pada tahapan ini, air kristal sudah menghilang. Adapun proses ini berlangsung di daerah discharge kiln dengan Temperatur dikontrol pada kisaran
MOHAMMAD IQBAL - 1006756004 30 900-10000 C. Pada tahap ini juga terjadi proses pre-reduction dimana batubara
berfungsi sebagai reduktor. Sedangkan pada FENI Plant I, penambahan batu kapur berfungsi untuk mengatur basicity karena dinding RK memiliki refraktori berupa Magnesia Brick (MgO) denganketebalan ± 20 cm sehingga proses pengikisan refraktori dapat dicegah. Reaksi reduksi yang terjadi adalah reaksi reduksi tidak langsung, yaitu reduksi tidak dilakukan oleh carbon secara langsung, tetapi dilakukan oleh gas CO yang merupakan hasil reaksi carbon dengan udara panas (O2). Gas CO tersebut akan mereduksi 20% NiO dalam ore menjadi Ni dan Fe2O3 menjadi FeO sebanyak 80%. Selain itu, dinyatakan pula bahwa 8% fixed
carbon (FC) ikut terbakar di dalam RK.
Berikut ini merupakan reaksi yang terjadi di dalam RK: Fe2O3.H2O → Fe2O3 + H2O
3MgO.2SiO2.H2O → 3 MgO + 2SiO2 + 2H2O C + ½ O2 → CO
NiO + CO → Ni + CO2 Fe2O3 + CO → FeO + CO2 MgCO3 → MgO + CO2 2C + O2 → 2CO
C + CO2 → 2CO
Variable proses yang harus dijaga pada tahap ini adalah temperatur proses dalam kiln. Jika temperatur terlalu rendah, maka kadar LOI dalam ore akan tinggi. Sedangkan jika temperatur terlalu tinggi, maka akan terjadi superheating yang menyebabkan terbentuknya clinker (terak) di dinding dalam kiln Selain itu, variable yang perlu diperhatikan adalah fullness dan retention time dari material selama dalam kiln. Fullness adalah derajat ore dalam memenuhi satu ruangan dalam kiln dan retention time adalah waktu yang dibutuhkan oleh ore untuk melalui seluruh tahapan proses dalam. Jika fullness dari material terlalu tinggi, maka panas dari burnerkemungkinan besar tidak menyapu rata seluruh ore (panas
MOHAMMAD IQBAL - 1006756004 31
tidak homogen). Sedangkan jika fullness dari material terlalu rendah, maka potensi terjadinya clinker juga semakin meningkat. Jika retention time terlalu lama, material terancam mengalami overheat yang dapat menyebabkan clinker, sementara apabila retention time terlalu rendah, kemungkinan besar panas tidak tersebar merata dalam ore yang menyebabkan MC dari calcined ore terlalu tinggi. Sistem pengoperasian rotary kiln menggunakan distributed control system (DCS) dengan meja kendali yang dioperasikan operator melalui layar monitor. Sistem software ini secara umum terdiri dari pengaturan laju umpan, pengaturan system pemanasan, pengaturan kecepatan putar RK, dan pengaturan tekanan gas.
Gambar 3.8 Rotary Kiln
3.2.3 Peleburan
Proses peleburan adalah proses saat kalsin dari proses kalsinasi pada
rotary kiln diolah dalam tanur listrik untuk memisahkan crude FeNi dengan slag
melalui proses reduksi. Proses ini dibagi menjadi dua bagian yaitu transportasi kalsin dan proses peleburan. Sebelumnya akan dibahas mengenai electric smelting
furnace.
3.2.3.1 Tahap Peleburan
Setelah dari proses kalsinasi di rotary kiln, calcin ore diolah lagi dalam tanur listrik untuk memisahkan crude FeNi dengan slag melalui proses reduksi.
MOHAMMAD IQBAL - 1006756004 32
kalsin ore mempunyai temperatur sekitar 7000 C. Peralatan yang terdapat pada suatu furnace sebagai berikut:
Badan furnace
Tabel 3.3. Spesifikasi Badan Furnace dan Lining
Power Supply untuk furnace
Untuk melebur suatu ore dalam hal ini bijih nikel, maka diperlukan tenaga listrik yang besar. Pada tiap-tiap unit memiliki suplai tenaga yang berbeda-beda akibat adanya moderinisasi furnace itu sendiri. Furnace unit I disuplai tenaga listrik sebesar 17 MVA,
furnace unit II dan III disuplai tenaga sebesar 40 MVA.
Elektroda Jenis Spesifikasi Diameter kerangka dalam 15,0 m Berat kerangka 5,6 m
Kedalaman kerangka 25 mm (bottom plate) ; 22 mm (side
plate)
Lining Magnesian nature, carbonic nature
Metal tap hole 1 posisi, magnesia brick
Slag tap hole 2 posisi, water cooling monkey piece made of pure copper
Thermocouple 3 buah (samping) ; 6 buah (bawah)
Wake Up tip of the furnace
1 buah
Jenis Spesifikasi
Diameter elektroda 1500 mm Sorderberg System Self baking electrodes
MOHAMMAD IQBAL - 1006756004 33 H a l -h a T a b l T T T a b e l 3 . 4 .
Spesifikasi Sistem Elektroda
l yang utama dari elektroda untuk tanur peleburan yaitu peralatan badan elektroda, slipping system dan suspensi. Berikut ini salah satu spesifikasi dari peralatan badan elektroda yang digunakan untuk
furnace.
Furnace gas exhaust & smoke exhaust
Jenis Spesifikasi
Lifting distance 1100 mm (closed) ; 1500 mm (full
stroke)
Distance between the
center of the electrodes 4000 mm Tips of electrode cupper
pipes untuk 3 elektroda
Secondary cupper pipes
clamps 50/30 mm 20 buah per elektroda
Pressure rings 10 per elektroda buah
Mantles untuk 3 elektroda
Suspension frames untuk 3 elektroda
Skirt plates untuk 3 elektroda, dengan system
pendingin air
Tightening frames untuk 3 elektroda
Friction band untuk 3 elektroda, Double rubber
membrane type
MOHAMMAD IQBAL - 1006756004 34
Gas exhausting pipe 2 pipa, diameter 850 mm dengan sistem pendingin air.
Ejector fan (4th floor) 750 mm3/min ; 200 mmAg ; 55 KW 2 unit 0,74 KW 2 unit
Tabel 3.5. Spesifikasi Exhaust Gas Furnace
Raw material charging (Chute)
Sistem pendiginan (cooling system) Salah satu contohnya sebagai berikut :
Tabel 3.6. Spesifikasi Air Cooling
untuk unit II dan III menggunakan Hatch Copper Cooler System, yang terdiri dari :
- plate cooler (3 baris @ 24 buah) - waffle cooler
- flanker cooler (4 buah) - fin cooler
- skew cooler
- metal & slag tap block
Furnace Cover
Lantai dasar dari furnace menggunakan magnesia brick yang akan dilapisi oleh tar dolomite.
Jenis Spesifikasi
Furnace bootom air cooling fan 700 m3/min ; 30 mmAq ; 11 KW - 3 unit
Bus bar air cooling fan 210 m3/min ; 50 mmAq ; 3,7 KW - 3
Electrode cylinder air cooling fan
unit 50 m3/min ; 50 mmAq ; 1,5 KW - 3 unit
MOHAMMAD IQBAL - 1006756004 35
Jenis Spesifikasi
Quality of bricks
Al2O3 60% (center) ; 40% (edge) Al2O3 60% (center) ; 40% (edge)
Stufing box Electrode penetrating, water cooled sleeve, Gas seal 3 buah
Inspection hole 355 mm ; 27 holes
Inspection hatch Water cooled jacket, Inside lines castor, Motor chain block.
Materials changing hole
24 holes
Gas exhausting hole 2 holes
Furnace center inspection hole
1 hole
Tabel 3.7. Spesifikasi peralatan furnace cover
Kapasitas dari suatu dapur peleburan dapat dihitung sebagai berikut :
Load x load_ factorx nickel di _poidmeter x yield x hour Power consumption
Contoh :
“ Untuk FeNi I, Load sebanyak 18 MW dengan load factor 95 %, nikel pada poidmeter 2,3% berproduksi selama 24 jam dengan power
consumption 250”, maka kapasitas tanur I adalah :
= Load x load factorx nickel di poidmeter x yield x hour Power consumption
= 18000 x 0,95 x 2,3 x 90 x 24 550
= 15,45 ton Ni/hari (± 5 ladle jika per ladle-nya 3 ton Ni)
Sedangkan untuk FeNi II, perbedaanya pada load yaitu sebesar 22 MW, dengan load factor 98 %maka kapasitas tanur II sebesar 19,47 ton Ni/hari
MOHAMMAD IQBAL - 1006756004 36
((± 7 ladle jika per ladle- nya 3 ton Ni).
A. Transportasi Kalsin
Kalsin yang keluar dari rotary kiln dipindahkan ke tanur listrik, kalsin yang suhunya 900 C ditampung dalam surge hopper dan ditimbang beratnya. Pada suatu periode tertentu diangkut sejumlah tertentu dengan meggunakan container wagon yang dijalankan pada rel dibawa kontainer shaft. Hot Charge Crane memiliki kapasitas maksimum hingga 25 ton, dengan berat kontainer kurang lebih 12 ton, kalsin yang diangkut berkisar 8-9 ton. Dengan menggunakan hot charge crane, kalsin diangkut menuju 9 buah top bin, setelah terisi kalsin, top bin ditutup dengan cover masing-masing untuk menghindari penurunan temperatur kalsin. Container wagon yang telah kosong selanjutnya diturunkan kembali ke alat transfer untuk diisi kembali dengan kalsin dari surge hopper. Untuk mengetahui tingkat ketinggian kalsin pada top bin yang tersedia untuk urutan pengisian, hot charge dilengkapi top bin level sounding device berupa rantai yang dinaik turunkan. Pada sistem transportasi kalsin ini, untuk pengoperasiannya pada unit I dan II secara manual dikontrol operator sedangkan unit III secara otomatis.
B. Proses Peleburan
Setelah semua kalsin sudah tertampung di top Bin dengan kapasitas 30 ton, kalsin diumpankan melalui 24 buah chute kedalam tanur listrik, tiga buah chute berujung diantara elektroda, enam chute berada disekeliling elektrode, dan 15 chute lainnya berada disekeliling enam elektrode sebelummnya dan berguna untuk menjaga temperatur dinding agar tidak teralu panas. Semua ujung chute dilengkapi dengan damper untuk mengatur kecepatan masuknya kalsin bila diperlukkan. Sebuah bin disiapkan untuk cadangan apabila sewaktu – waktu diperlukkan yang mempunyai chute yang keluarannya dapat langsung ditampung. Tanur yang digunakan adalah tanur listrik tertutup, badan yang berbentuk silinder dengan diameter 15 meter dan tinggi 5,6 meter. Dinding tanur yang terbuat dari plat baja dan dilapisi magnesia brick, carbon brick diantara dolomite stamp.
MOHAMMAD IQBAL - 1006756004 37
Badan tanur dilengkapi dengan sebuah metal tapping hole dan 2 buah slag tapping hole. Tutup tanur terbuat dari bata tahan api yang dilengkapi lining sebagai insulator, dan tanur ini berfungsi sebagai pencegah kehilangan panas dari tanur. Tutup ini dilengkapi dengan lubang elektroda, bukaan untuk memasukkan klinker (scrap) umtuk proses pelebuaran dan untuk 2 pipa gas buang.
Gambar 3.9 Chute
Pada badan dan tutup tanur dipasang termocoupel untuk mengukur temperatur , terdapat 24 buah termocoupel dipasang pada dinding tanur dan buah pada cover tanur. Proses peleburan dalam tanur listirk menggunakan 3 buah elektroda yang dihubungkan pada transformator 3 fasa hubungan delta berkapasitas 17.000 kVA (I) dan 40.000 kVA(II). Elektroda yang memiliki berat 40-45 ton adalah jenis elekroda soderberg yang terdiri dari steel case dan pasta. Pasta dengan kandungan 81% fixed carbom ini selain sebagai konduktor juga berfungsi sebagai reduktor dalam tanur listrik. Ketiga ujung elektroda ini menghasilkan panas untuk melebur kalsin. Tegangan dijaga tetap untuk mengatur jarak elektroda dengan permukaan kalsin melalui mekanisme naik turun elektroda (slipping). Arus yang mengalir diusahakan sama agar tidak terjadi ketidakseimbangan, jika hal ini terjadi akan terjadi ledakkan(bolling), ini juga dapat terjadi jika dalam kalsin masih terdapat kandungan air ataupun terbentuk
MOHAMMAD IQBAL - 1006756004 38
debu-debu yang halus yang cukup tebal yang akan menghalangi keluarnya gas dari cairan. Permukaan elektroda yang tidak boleh tercelup terlalu dalam kedalam slag karena energi yang seharusnya digunakan untuk melebur kalsin dapat terbuang untuk memanaskan slag. Ujung elektroda harus berada tepat dipermukaan umpan sehingga busur api yang timbul dapat efektif untuk melebur kalsin. Apabila elektroda memendek karena arus terbakar, perlu dilakukan penyambungan untuk kelancaran proses peleburan. Penyambungan dilakukan 2-3 kali dalam satu bulan. Dalam tanur listrik, kalsin dilebur dan direduksi (untuk membuat kalsin menjadi crude Fe-NI) oleh karbon dari ketiga elektroda serta antrasit dan batu bara dalam kalsin. Sebagian Ni dan Fe yang ada dalam kalsin akan tereduksi sedangkan batu bara dalam kalsin yang berfungsi sebagai pengikat pengotor menjadi lag.
Menurut Pamco-Elkem Fundamental Book (1) reaksi reduksi kalsin bijih nikel yang dilakukan oleh karbon dan gas CO dapat dituliskan sebagai berikut : a. Reaksi reduksi langsung
Reaksi reduksi kalsin bijih nikel dilakukan karbon padat secara langsung. Reaksi yang terjadi dapat dilakukan sebagai berikut:
NiO(s) + C(s) →Ni(s) + CO(g) Fe2O3 + C(s) →2FeO(s) +CO(g) FeO(s) + C(s) →Fe(s) + CO(g) b. Reaksi reduksi tak langsung
Dapat dituliskan sebagai berikut: NiO(s) + CO(g) →Ni(s) + CO2(g) Fe2O3 + CO(g) →2FeO(s) +CO2(g) FeO(s) + CO(g) →Fe(s) + CO2(g)
Sebagian besar gas CO2 yang terbentuk akan bereaksi dengan cepat hingga dihasilkan gas CO. Reaksi sebagai berikut :
CO2 (g) + C (s) →2 CO (g)
Gas CO yang terbentuk ini akan mereduksi kembali kalsin bijih Ni. Sisa gas CO dan CO2 yang tidak sempat mereduksi dan tereduksi akan keluar sebagai
MOHAMMAD IQBAL - 1006756004 39
gas tanur listrik bersama gas-gas lainnya. Dengan elektroda bersuhu tinggi maka akan terjadi reaksi reduksi yang menyebabkan terjadinya pemisahan antara metal cair dan terak (slag). Metal sebagai hasil dari reduksi akan berada dibawah dari permukaan leburan sedangkan terak diatas permukaan leburan. Hal ini dikarenakan metal cair memilki berat jenis yang lebih besar (6,7 -7) dibandingkan slag (2,8-3). Metal cair akan diteruskan ke tahap selanjutnya sedangkan slag akan dibuang. Bagian- bagian utama dari slag adalah SiO2, MgO, FeO dan yang lainnya adalah CaO, Al2O3, Cr2O3, MnO dan NiO. Oksida –oksida yang tidak tereduksi dalam kalsin seperti SiO2, MgO, CaO, dan lain-lain akan meleleh dan membentuk slag, slag berperan penting dalam mengatur komposisi logam cair karena merupakan bahan perantara terjadinya reaksi kimia. Sifat- sifat slag seperi viskositas, konduktivitas listrik, titik lebur dan lain-lain. Hal ini sangat berpengaruh terhadap pada metal yang dihasilkan. Contohnya adalah pengaruh sifat slag adalah jika viskositasnya terlau besar maka difusi partikel FeNi akan berjalan terlalu lambat sehingga akan tertahan di slag dan akan terbuang saat slag tapping dilakukan. Titik leleh slag akan rendah jika basisitasnya rendah, basisity dalam slag adalah perbandingan presentase berat antara oksida-oksida yang bersifat basa dengan oksida-oksida yang bersifat asam.
Dalam peleburan bijih nikel,kadar MnO dan NiO sangat kecil, sedangkan kadar FeO dianggap konstan karena adanya pembatasan kadar Fe dalam bijih nikel untuk menjaga kadar FeNi, maka % MnO , %NiO dan %FeO dapat dihilangkan dai persamaan diatas menjadi:
Dari persamaan diatas dapat ditentukkan jumlah CaO yang harus ditambahkan dalam proses peleburan. Bila jumlah SiO2 dalam slag jauh lebih banyak dari jumlah basa, maka lapisan dinding tanur yang tersusun atas magnesia brick akan terkikis dalam usaha mengembalikan kesetimbangan pembentukkan senyawa stabil MgO.SiO2 atau MgSiO3 (enstatit) yang memiliki titik lebur rendah (15570C). Hal ini menyebabkan umur pemakaian dinding akan berkurang, maka ditambahkan batu kapur yang bersifat basa. Sebaliknya jika jumlah silika terlalu sedikit, terdapat kemungkinan terbentuknya senyawa 2MgO.SiO2 atau Mg2SiO4
MOHAMMAD IQBAL - 1006756004 40
(forsterit) yang memiliki titik lebur tinggi (18900 C) sehingga slag susah mencair dan menjadi kental (fluiditasnya menurun). Dengan pertimbangan trsebut, basicity yang dianggap ideal bekisar 0.6 sampai 0.7. namun pada furnace II dan III yang menggunakanHatch Copper Cooler System, basicity yang ada diolah bisa mencapai 0,48 karena terbentukknya slag beku pada dinding yang dapat menjadi proteksi bagi brick dari serangan slag.
Slag dikeluarkan melalui dua buah tapping hole yang dipakai bergantian yang letaknya berlawanan dengan metal tapping hole. Lubang untuk proses slag tapping dilapisi tembaga yang didinginkan dengan air (monkey piece). Pemakaian listrik sebesar 100.000 – 110.000 kWH dan etinggian slag mencapai 90 cm, slag langsung dikeluarkan melewati slag runner ke slag yard sambil disemprot dengan penimbunan untuk dibuang atau dimanfaatkan lebih lajut, seperti untuk mengurukan pantai atau pembuatan jalan raya. Waktu penurunan slag sekitar 40-50 menit atau penurunan slag sekitar 35-45 cm, setiap 1 cm diperoleh 4 ton slag. Metal cair atau crude FeNi dikeluarkan melalui metal tapping hole lalu dialirkan melalui runner menuju ladle yang telah dipanaskan agar tidak terjadi pembekuan logam didalam ladle dan juga tidak terjadi thermal shock. Kapasitas ladle 20 dan 32 ton. Dalam sekali tapping tapping dihasilkan sekitar 16 -18 ton crude FeNi untuk ladle kecil, dan 25-30 ton untuk ladle besar. Untuk mengetahui kadarnya metal diambil sedikit dijadikan sampel untuk dibawa ke laboratorium. Untuk mengetahui ketebalan kalsin, slag dan metal cair dilakukan pengukuran metal bath. Pengukuran menggunakan alat yang terbuat dari besi beton dimana pengukuran dilakukan setiap pagi dengan kondisi tanur switch off.
Temperatur slag yang keluar melalui slag tapping hole biasanya berkisar 1000 C dengan temperatur logam cair. Jika slag memiliki kisaran temperatur 15000 C -16000 C maka temperatur metal berkisar antara 14000 C hingga 15000 C. Jika terlalu rendah slag dapat membeku di runner sebelum mencapai slag yard. Untuk menjaga agar temperatur dalam tanur tidak terlampau panas, tanur dilengkapi pendingin.
MOHAMMAD IQBAL - 1006756004 41
Pada furnace I, sisterm pendingin yang digunakan adalah sitem pendingin air dan udara. Bagian- bagian tanur yang menggunakan sistem pendinin adalah transformator, tutup tanur, pipa gas buang, penjepit elektroda, monkey piece pada metal tapping hole dan dinding tanur. Untuk dinding tanur, air pendingin dialirkan melalui pipa-pipa kemudian disemprotkan ke dinding tanur melalui shower nozzle. Terdapat dua jenis air yang digunakan untuk bahan pendingin yaitu saftened water dan non softened water. Pada bagian bawah tanur, sistem pendinginannya menggunakan udara yang dihembuskan oleh lima buah fan yang diedarkan melalui 24 buah pipa.
Pada furnace II dan III, sistem pendinginannya menggunakan hatch copper cooler. Air yang mengalir pada sistem ini melalui pipa ke tiap-tiap cooler tanpa harus menyemprotkan langsung ke dinding tanur.
3.2.4 Pemurnian
Pemurnian (refining) merupakan usaha untuk meningkatkan kadar suatu unsur (logam) dengan cara menghilangkan unsur pengotor dalam suatu bahan dalam hal ini crude metal untuk menghasilkan bahan/senyawa yang sesuai dengan kadar bahan yang diinginkan. Tujuan dari proses pemurnian adalah untuk mengurangi kadar unsur pengotor (impurities) dalam crude ferronikel (FeNi) antara lain kadar Silika (Si), Karbon (C), Phospor (P), Sulfur (S). Proses pemurnian selalu berdasarkan prinsip bahwa elemen-elemen yang berbeda akan dapat dipisahkan menjadi bagian-bagian dengan fase yang berbeda-beda dan selanjutnya akan dipisahkan secara fisika. Proses pemurnian crude metal menjadi ferronikel dilakukan dengan beberapa jenis proses antara lain:
1. Proses Desulfurisasi.
Proses desulfurisasi bertujuan untuk mengurangi kadar sulfur yang ada dalam crude FeNi hasil peleburan supaya kandungan sulfur pada produk akhir maksimal menjadi 0,03%. Unsur pengotor dalam crude FeNi berasal dari bijih nikel, bahan reduktor batu bara, serta heavy oil yang digunakan untuk proses
