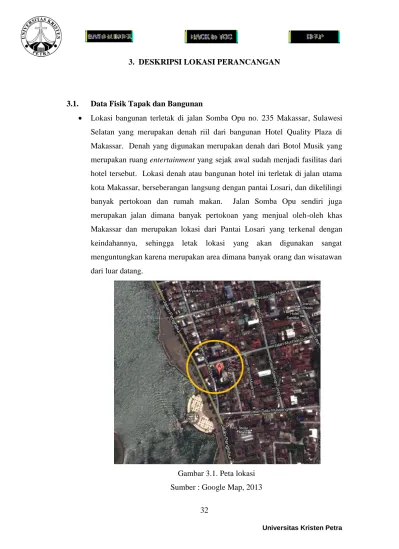

Gambar 3.1. Peta lokasi Sumber : Google Map, 2013

(1)

32

Universitas Kristen Petra

3. DESKRIPSI LOKASI PERANCANGAN

3.1. Data Fisik Tapak dan Bangunan

 Lokasi bangunan terletak di jalan Somba Opu no. 235 Makassar, Sulawesi Selatan yang merupakan denah riil dari bangunan Hotel Quality Plaza di Makassar. Denah yang digunakan merupakan denah dari Botol Musik yang merupakan ruang entertainment yang sejak awal sudah menjadi fasilitas dari hotel tersebut. Lokasi denah atau bangunan hotel ini terletak di jalan utama kota Makassar, berseberangan langsung dengan pantai Losari, dan dikelilingi banyak pertokoan dan rumah makan. Jalan Somba Opu sendiri juga merupakan jalan dimana banyak pertokoan yang menjual oleh-oleh khas Makassar dan merupakan lokasi dari Pantai Losari yang terkenal dengan keindahannya, sehingga letak lokasi yang akan digunakan sangat menguntungkan karena merupakan area dimana banyak orang dan wisatawan dari luar datang.

Gambar 3.1. Peta lokasi Sumber : Google Map, 2013

(2)

33

 Untuk karya perancangan Re-Desain Botol Musik nantinya akan mengambil keseluruhan denah yang ada (riil) yang terdiri dari 3 lantai, masing-masing lantai memiliki luasan ± 420 m², sehingga total yang dipakai ± 1260 m².

 Pada denah awal sendiri sudah terdapat perancangan untuk area persiapan, toilet, bar, lounge, dan stage. Namun pada saat ini, Botol Musik ini sedang dalam proses renovasi.

Beberapa alasan tapak ini dipilih adalah :

 Bangunan terletak di kawasan yang cukup strategis karena merupakan jalan utama kota Makassar dan pusat kota yang cukup sibuk intensitasnya.

 Lokasi bangunan mudah dicapai karena letak bangunan berada di jalan wisata kota Makassar yang berdekatan dengan Pantai Losari dan pusat oleh-oleh kota Makassar.

 Kondisi lingkungan mendukung objek perancangan dengan adanya pemukiman, pertokoan, dan rumah makan.

 Batasan fisik lokasi yaitu : Utara : Toko Baju

Gambar 3.2. Toko baju Central Store Sumber : www.makassar-hotels.com, 2013 Selatan : Indomaret dan toko oleh-oleh

Timur : Jalan Daeng Tompo

Barat : Jalan Somba Opu, Pantai Losari

(3)

34

Gambar 3.3. Jalan Somba Opu dan Pantai Losari Sumber : Dokumentasi pribadi, 2013

 Deskripsi lingkungan sekitar tapak : 1. Jalan Somba Opu

Merupakan salah satu jalan utama kota Makassar karena pada area jalan ini terletak Pantai Losari yang sangat terkenal, dan Jalan Somba Opu terkenal akan area untuk berbelanja oleh-oleh khas Makassar sehingga intensitas lalu lintas di jalan ini cukup ramai. Jalan Somba Opu merupakan jalanan panjang 1 arah, dengan lebar jalan ± 12 meter.

2. Lingkungan sekitar bangunan

Terdapat pohon-pohon di seberang jalan yang dapat memberi keteduhan di siang hari dan di seberang lokasi berhadapan dengan pantai Losari yang sangat indah. terutama pada saat sunrise dan sunset sebagai pemandangan visual yang menarik.

3. Sistem Sirkulasi

Disediakan jalur pejalan kaki sepanjang jalan Somba Opu dan dari jalan Penghibur yang merupakan jalan raya besar. Untuk pengelola dan pengunjung dapat mengakses dari jalan Penghibur ataupun lewat jalan Muchtar Lutfi. Penyediaan lahan parker dapat menggunakaan lantai basement atau parker outdoor yang dapat memudahkan pengunjung.

4. Arah hadap bangunan

Bangunan menghadap ke arah barat dan mendapatkan cukup banyak intensitas sinar matahari langsung, dan pada sore harinya bangunan mendapatkan pemandangan sunset dari Pantai Losari.

(4)

35

3.2. Data Fisik

Bangunan merupakan obyek riil dari Botol Musik yang merupakan ruang entertainment sebagai salah satu fasilitas dari Hotel Quality Plaza Makasssar. Untuk mencapai Botol Musik, pengunjung dapat mengakses dari lantai basement yang juga digunakan sebagai lahan parkir, melalui main entrance, pengunjung diharuskan naik tangga untuk dapat mengakses Botol Musik. Selain dari lantai basement, Botol Musik dapat diakses dari dalam hotel, dan menggunakan sistem lift yang juga mengakses ke lantai basement. Botol Musik yang terdapat di dalam hotel ini terdiri dari 3 lantai dengan masing-masing luas per lantai ± 420 m². Luas area yang akan digunakan ± 1260 m², mengambil lokasi keseluruhan 3 lantai dengan tinggi plafon 300 cm (lantai 1) dan 250 cm (lantai 2 dan 3).

Gambar 3.4. Denah lantai 1 lokasi perancangan Sumber : Dokumentasi pribadi, 2013

(5)

36

Gambar 3.5. Denah lantai 2 lokasi perancangan Sumber : Dokumentasi pribadi, 2013

Gambar 3.6. Denah lantai 3 lokasi perancangan Sumber : Dokumentasi Pribadi, 2013

(6)

37

Gambar 3.7. Tampak potongan Sumber : Dokumentasi pribadi,2013

Bangunan Botol Musik pada saat ini sedang mengalami renovasi sehingga masih belum terlihat bentuk dari elemen interior yang digunakan dan kebanyakan masih berupa cor-coran semen dan masih diberi penyangga dari kayu.

Data eksisting interior bangunan :

Gambar 3.8. Main entrance Sumber : Dokumentasi pribadi, 2013

(7)

38

Main entrance Botol Musik terletak pada lantai basement Hotel Quality Plaza, Makassar. Selain dari basement, bangunan juga dapat diakses dari dalam hotel. Dari lantai basement, pengunjung diwajibkan naik tangga untuk menuju ke lantai 1 atau lantai dasar bangunan.

Gambar 3.9. Area stage (1) Sumber : Dokumentasi pribadi,2013

Area ini berfungsi sebagai area stage utama, di tengahnya digunakan sebagai bar, dan meja bar memanjang ke belakang.

Gambar 3.10. Area stage (2) Sumber : Dokumentasi pribadi, 2013

Area Stage dengan ketinggian sekitar 120 cm dari lantai, bentuk plafon terekspos.

(8)

39

Gambar 3.11. Eksisting lantai Sumber : Dokumentasi pribadi, 2013

Lantai bangunan menggunakan keramik warna hitam ukuran 60 x 60 cm.

Gambar 3.12. Meja bar Sumber : Dokumentasi pribadi 2013

Area ini digunakan untuk meja bar dengan bentuk memutar, dan digunakan sebagai hall untuk duduk sambil menikmati acara dan makan atau minum.

(9)

40

Gambar 3.13. Area tangga Gambar 3.14. Dekoratif dinding tangga Sumber : Dokumentasi pribadi, 2013 Sumber : Dokumentasi pribadi, 2013

Tangga terletak di sebelah pojok kiri bangunan untuk bisa mengakses ke lantai yang diiginkan. Selain tangga, pengunjung dapat menggunakan lift yang disediakan dari dalam hotel. Elemen dekoratif yang terpasang di dinding tangga menggunakan sistem laser cutting dar bahan multipleks yang dicat duco.

Gambar 3.15. Eksisting lantai 2 (1) Gambar 3.16. Eksisting lantai 2 (2) Sumber : Dokumentasi pribadi, 2013 Sumber : Dokumentasi pribadi, 2013

Tampak eksisting lantai 2 yang pada awalnya berupa lantai yang tertutup penuh, namun pada renovasi berikutnya akan dibuat bentuk void di tengah lantai. Di lantai 2, disediakan area untuk duduk berupa sofa, bar, dan beberapa ruang karaoke VIP.

(10)

41

Gambar 3.17. Void lantai 2 Sumber : Dokumentasi pribadi, 2013

Lantai 1 yang dilihat dari void lantai 2, pada rencana renovasi berikutnya, lantai 1 ini akan dijadikan area untuk DJ dan bar di tengah ruangan.

Gambar 3.18. Bar lantai 2 (1) Gambar 3.19. Bar lantai 2 (2) Sumber : Dokumentasi pribadi, 2013 Sumber : Dokumentasi pribadi, 2013

Bar lantai 2 terletak di dekat tangga di sebelah kiri ruangan. Bar sepanjang 2,2 meter ini dapat melayani 6 pengunjung yang minum langsung di tempat.

(11)

42

Gambar 3.20. Ruang lantai 2 Sumber : Dokumentasi pribadi, 2013

Pada awalnya area di lantai 2 ini digunakan sebagai ruang karaoke VIP dan area duduk berupa sofa.

Gambar 3.21. Toilet wanita lantai 2 Gambar 3.22. Toilet pria lantai 2 Sumber : Dokumentasi pribadi, 2013 Sumber : Dokumentasi pribadi, 2013

Toilet pria dan wanita terletak bersebelahan, tersedia di lantai 1, 2, dan 3.

Data sistem interior bangunan :

 Pencahayaan

Menggunakan pencahayaan buatan, karena secara keseluruhan merupakan ruang tertutup. Pencahayaan buatan menggunakan lampu LED, lampu spot,

(12)

43

dan halogen di beberapa area. Suasana yang ditampilkan lebih kepada remang-remang untuk membentuk suasana intim.

 Penghawaan

Menggunakan sistem AC sentral untuk area stage dan area duduk (untuk area yang luas), untuk ruang karaoke menggunakan sistem AC tunggal karena luasannya lebih kecil.

 Sistem proteksi

1. Terdapat sprinkler yang tersebar di area lokasi

2. Terdapat tangga darurat beserta signage yang menyala untuk mempermudah pengunjung menemukannya.

Batasan Lokasi Perancangan

Utara : Toko Baju Central Store Selatan : Indomaret dan toko oleh-oleh Timur : Jalan Daeng Tompo

Barat : Jalan Somba Opu, Pantai Losari Luas perancangan : 1260 m²

Area perancangan menggunakan lantai 1,2, dan 3

Tinggi plafon : 300 cm (lantai 1), 250 cm (lantai 2 dan 3) Eksisting menghadap arah Barat
