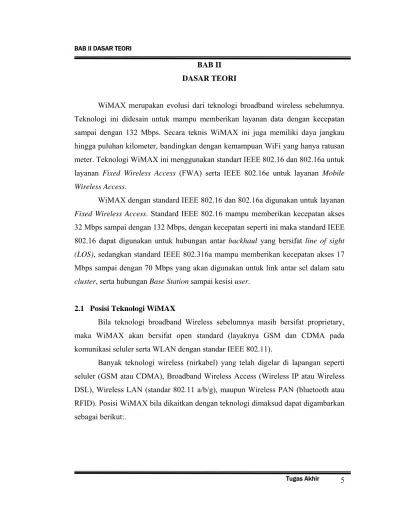

BAB II DASAR TEORI
Tugas Akhir
5
BAB II DASAR TEORI
WiMAX merupakan evolusi dari teknologi broadband wireless sebelumnya. Teknologi ini didesain untuk mampu memberikan layanan data dengan kecepatan sampai dengan 132 Mbps. Secara teknis WiMAX ini juga memiliki daya jangkau hingga puluhan kilometer, bandingkan dengan kemampuan WiFi yang hanya ratusan meter. Teknologi WiMAX ini menggunakan standart IEEE 802.16 dan 802.16a untuk layanan Fixed Wireless Access (FWA) serta IEEE 802.16e untuk layanan Mobile Wireless Access.
WiMAX dengan standard IEEE 802.16 dan 802.16a digunakan untuk layanan Fixed Wireless Access. Standard IEEE 802.16 mampu memberikan kecepatan akses 32 Mbps sampai dengan 132 Mbps, dengan kecepatan seperti ini maka standard IEEE 802.16 dapat digunakan untuk hubungan antar backhaul yang bersifat line of sight (LOS), sedangkan standard IEEE 802.316a mampu memberikan kecepatan akses 17 Mbps sampai dengan 70 Mbps yang akan digunakan untuk link antar sel dalam satu cluster, serta hubungan Base Station sampai kesisi user.
2.1 Posisi Teknologi WiMAX
Bila teknologi broadband Wireless sebelumnya masih bersifat proprietary, maka WiMAX akan bersifat open standard (layaknya GSM dan CDMA pada komunikasi seluler serta WLAN dengan standar IEEE 802.11).
Banyak teknologi wireless (nirkabel) yang telah digelar di lapangan seperti seluler (GSM atau CDMA), Broadband Wireless Access (Wireless IP atau Wireless DSL), Wireless LAN (standar 802.11 a/b/g), maupun Wireless PAN (bluetooth atau RFID). Posisi WiMAX bila dikaitkan dengan teknologi dimaksud dapat digambarkan sebagai berikut:.
BAB II DASAR TEORI
Tugas Akhir
6 Gambar 2.1 Posisi Teknologi WiMAX
2.2 Standard WiMAX
Salah satu faktor terpenting dari sukses tidaknya sebuah teknologi adalah menyangkut standar sistem dari teknologi dimaksud. Sebagai contoh adalah teknologi seluler GSM (Global System for Mobile Communication). Dengan mengikuti standar GSM tersebut maka interoperability dari berbagai merk/vendor terjamin. Akhirnya tidak hanya vendor saja yang diuntungkan, operator dan user juga menikmatinya. Sebagai buktinya seluruh user GSM dapat melakukan roaming internasional. Lain halnya dengan teknologi yang bersifat proprietary, sebagai contoh WLL (Wireless Local Loop) merk Ultraphone. Maka dari BTS (Base Transceiver Station) sampai ke CPE (Customer Premises Equipment)-nya harus bermerk Ultraphone. Akibatnya fleksibilitasnya terhambat sehingga teknologi tersebut merugikan baik dilihat dari sisi operator maupun usernya. Akibatnya teknologi Ultraphone tidak terlalu berkembang. Akhir-akhir ini di bidang teknologi Broadband Wireless Access (BWA) berkembang teknologi WiMAX (Worldwide Interoperability for Microwave Access). Teknologi ini merupakan pengembangan dari teknologi BWA sebelumnya. Fokus dari WiMAX adalah standardisasi sehingga diantara berbagai merk akan dapat saling ber-interoperability.
BAB II DASAR TEORI
Tugas Akhir
7 Standar WiMAX yang ada saat ini terbagi menjadi 2 kategori besar yaitu IEEE.802.16d (sering disebut 802.16-2004) dan IEEE 802.16e (sering disebut 802.16-2005). Keduanya sangat berbeda, dimana 802.16d diperuntukkan bagi segmen fixed dan nomadic sedangkan 802.16e bagi segmen portable dan mobile.
IEEE 802.16
Standard ini mengatur pemanfaatan di band frekuensi 10–66GHz. Aplikasi yang mampu didukung baru sebatas dalam kondisi Line of Sight (LOS). IEEE 802.16a
Standard IEEE 802.16a memperluas range yang digunakan pada Fixed Wireless Access. Pada standard ini menggunakan range frekuensi 2-11 GHz untuk physical layernya. Physical layer 802.16a terdiri dari single carrier, Orthogonal Frequency Division Multiplexing (OFDM). Standard ini akan digunakan untuk membangun link Point to point yang bersifat Line of Sight (LOS) karena pada standard ini menggunakan teknik multiplexing OFDM yang tahan terhadap multipath dan delay spread sehingga akan mampu mengatasi masalah Non Line of Sight (NLOS).
IEEE 802.16d
Merupakan standar yang berbasis 802.16 dan 802.16a dengan beberapa perbaikan. 802.16d, juga dikenal sebagai 802.16-2004. Frekuensi yang digunakan sampai 11 GHz. Standar ini telah difinalisasi pada 24 Juni 2004. Terdapat dua opsi dalam tranmisi pada 802.16d yaitu TDD (Time Division Duplex) maupun FDD (Frequency Division Duplex).
IEEE 802.16e
Standar ini memenuhi kapabilitas untuk aplikasi portability dan mobility. Standar ini telah difinalisasi di akhir tahun 2005. Berbeda dengan standar sebelumnya, maka antara standar 802.16d dan 802.16e tidak bisa dilakukan interoperability sehingga diperlukan hardware tambahan bila akan mengoperasikan 802.16e.
BAB II DASAR TEORI
Tugas Akhir
8 2.3 Konfigurasi WiMAX
Secara umum konfigurasi WiMAX dibagi menjadi 3 bagian yaitu subscriber station, Base station dan transport site. Untuk subscriber station terletak di lingkungan pelanggan (bisa fixed atau mobile/portable). Sedangkan base station biasanya satu lokasi dengan jaringan operator (jaringan IP/internet atau jaringan TDM/PSTN).

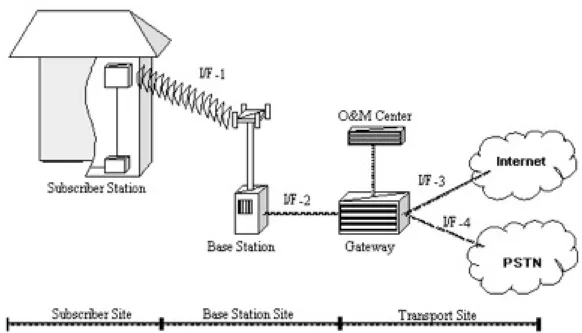

Untuk memperjelas dari konfigurasi dimaksud, maka gambar berikut merupakan konfigurasi generik dari WiMAX.
Gambar 2.2 Konfigurasi Generik WiMAX
Tipe dari beberapa interface adalah sebagai berikut : Tabel 2.1 Interface WiMAX
Interface Type
I/F - 1 Air Interface / OFDM
I/F - 2 10/100 Base T, E1
I/F – 3 10/100 Base T, E1
BAB II DASAR TEORI
Tugas Akhir
9
2.4 Konsep Sel
Sel adalah istilah untuk menunjuk daerah cakupan sinyal, idealnya dengan antena omnidirectional, sel akan berbentuk lingkaran, tetapai faktanya belum tentu, ini akan bergantung pada kondisi propagasi pada lingkungan cakupannya.
Dalam perencanaan perhitungan luas wilayah cakupan, daerah overlap di sekeliling lingkaran dihilangkan dan diganti dengan garis lurus ditengah-tengah antara kedua perpotongannya, sehingga dalam pemodelanya, bentuk sel menggunakan hexagonal.
Tabel 2.2 persamaan luas sel
Tipe sel Luas sel
Lingkaran πR2
Hexagonal 2,598R2
2.4.1 Frequency reuse
Frequency reuse didefinisikan sebagai menggunakan kembali frekwensi yang sama pada area yang berada diluar jangkauan interferensi yang mungkin timbul karena adanya pengulangan frekwensi. Adanya konsep frequency reuse ini dapat meningkatkan kapasitas sel serta dapat mengurangi adanya co-channel interference. Pada kondisi kasus terburuk, perbandinganantara daya carrier terhadap daya interfernsi (C/I = carrier to interference ratio) harus tetap lebih besar atau sama dengan C/I minimum yang dipersyaratkan sisten yang akan kita bangun. Berdasarkan standart IEEE 802.11b maka besarnya C/I yang dipersyaratkan adalah 18 dB. Akan tetapi jika berdasarkan pada alokasi tiap kanal pada WLAN 2,4 GHZ maka hanya ada 3 kanal yang tidak saling menginterferensi yaitu kanal 1,6,dan 11 maka lebih baik jika kita menggunakan frekwensi reuse 3 dengan demikian maka jumlah sel per kluster adalah 3.
2.4.2 Sektorisasi
Sektorisasi adalah pengarahan arah radiasi energi (daya pancar) untuk menjangkau wilayah cakupan. Sektorisasi ini bertujuan untuk peningkatan kapasitas trafik (sectorization gain)
BAB II DASAR TEORI
Tugas Akhir
10 Kondisi sektorisasi yaitu ketika antena BTS mengarahkan radiasi (daya pancar) kearah tertentu. Pada sistem sektorisasi, dikenal beberapa jenis sektorisasi, yaitu:
a. Sektorisasi 120° (3 sektor)
Pada kasus ini setiap sel dibagi dalam 3 sektor dan menggunakan 3 antena directional, dimana masing-masing sektor menggunakan satu frekuensi yang berbeda
b. Sektorisasi 60° (6 sektor)
Pada kasus ini setiap sel dibagi dalam 6 sektor dan menggunakan 6 antena directional, dimana masing-masing sektor menggunakan susunan frekuensi yang berbeda.
2.5 Site planning
Site planning adalah merencanakan jalur sistem komunikasi secara keseluruhan, dalam artian dari pemancar sampai penerima dengan membagi link radio dan merencanakan jumlah serta letak tiap-tiap repeater yang disesuaikan dengan kondisi lingkungan dimana link akan dibangun. Mementukan letak menara antena pada setiap hop dengan memperhitungkan data path profile untuk setiap hop.
Dalam menentukan tinggi menara agar sistem line of sight (LOS) , yang harus diperhatikan adalah mengenai faktor kelengkungan bumi, dimana bisanya k=
3 4
serta harus mengikuti kaedah LOS seperti gambar 2.3,
BAB II DASAR TEORI
Tugas Akhir
11 dimana tinggi koreksi antena
hcorrected = k xd xd1 2 079 , 0 jari-jari freshnel 1, fxd xd nxd F1 17,3 1 2 dimana clearance = 0,6F + hcorrected
maka tinggi obstacle maksimum agar sistem LOS, h3= hobstacle + clearance
2.6 Perhitungan Link Budget
Untuk mendapatkan sistem komunikasi yang baik, yang perlu dilakukan adalah melakukan perhitungan link (link budget) dari sistem tersebut. Dalam perhitungan link ada beberapa parameter yang perlu diperhatikan diantaranya : perhitungan loss (redaman-redaman), perhitungan EIRP (Equivalent Isotropic Radiated Power), Perhitungan RSL (Receive Signal Level), perhitungan fade margin dan kualitas transmisi.
2.6.1 Perhitungan Loss (Redaman-Redaman)
Dalam suatu perencanaan sistem komunikasi perlu diperhatikan redaman yang terjadi di sepanjang lintasan sehingga daya sinyal yang sampai ke penerima dapat dipenuhi sesuai dengan daya yang dipancarkan. Adapun beberapa redaman yang perlu diperhatikan antara lain : redaman propagasi, rugi-rugi konektor dan saluran transmisi. Pada redaman propagasi akan digunakan model free space loss (FSL).
2.6.1.1 Standart IEEE 802.16a
Propagasi gelombang radio diatas 1 GHz yang melalui atmosfer tidak hanya melibatkan free space loss tetapi juga beberapa factor penting lainnya, antara lain: 1) kontribusi gas pad atmosfer homogen akibat mekanisme polarisasi resonan dan non resonan, 2) Kontribusi ketidak homogenan atmosfer, dan kontribusi akibat hujan, kabut, debu, asap dan partikel garam di udara.
Pada point pertama, hubungan antara propagasi gelombang melalui atmosfer dibawah pengaruh beberapa resonan molecular, seperti uap air (H2O) yang sangat
BAB II DASAR TEORI
Tugas Akhir
12 dominant pada frekwensi 60 GHz dan 119 GHz. Sistem WiMAX dengan standart IEEE 802.16a menggunakan frekwensi 5,8 GHz sehingga pengruh O2 dan H2O dapat
diabaikan, jenis gas-gas yang lain seperti N2O, S2O, O3, NO2 dan NH3 tetapi
kepadatan di atmosfer kecil, maka pengaruhnya dapat diabaikan. Dengan demikian pada standart IEEE 802.16a dengan frekwensi 5,8 GHz redaman yang turut berpengaruh pada perhitungan link budged adalah redaman hujan dan pengaruh loss pada site hasil perencanaan dengan menggunakan model free space loss (Lfs) dengan penjelasan sebagi berikut:
2.6.1.1a Redaman Hujan (precipitation attenuation)
Curah hujan dapat menyebabkan degradasi pada jarak sistem WiMAX. Panjang gelombang pada frekwensi 5,8 GHz akan sama dengan butir-butir air hujan sehingga redaman dapat terjadi.Gelombang radio dengan frekwensi diatas 4 GHz akan mengalami redaman karena daya sinyal oleh air hujan akan mengalami penyerapan oleh air hujan, hal ini disebut redaman hujan (precipitation attenuation). Curah hujan dapat menyebabkan depolarisasi dan mengurangi level sinyal yang diinginkan dan interferensi. Redaman hujan dapat mempengaruhi perencanaan link transmisi.
Biasanya daerah cakupan hujan terbatas dan tidak seluruh daerah yang terkena hujan memiliki curah hujan yang rata atau sama. Hal ini dapat dimodelkan dengan menggunakan nilai faktor reduksi (r)yang akan menentukan panjang jejak efektif (Leff) yang terkena hujan.
) 045 , 0 ( 1 1 xL r
Dimana: L merupakan jarak jejak yang sebenarnya
Salah satu model pengukuran redaman hujan yang paling diterima adalah menggunakan persamaan empiris, formulasinya adalah:
b axR
A (dB/Km)
Parameter a dan b merupakan fungsi dari frekwensi, temperature hujan, dan polarisasi. Jenis polarisasi yang digunakan adalah polarisasi vertical dan horizontal. Nilai a dan b yang tertera hanya berlaku untuk curah hujan dengan prosentase hujan
BAB II DASAR TEORI
Tugas Akhir
13 0,01%. Nilai curah hujan dapat diukur di daerah lokal dimana pengukuran akan dilakukan, akan tetapi apabila hal tersebut tidak dapat dilakukan maka dapat diperkirakan nilainya dengan melihat peta yang telah dibagi 14 derah hujan.
Jarak daerah hujan tidak selalu sama, maka dapat disimpulkan suatu nilai yang menyatakan nilai redaman efektif yang merupakan redaman yang dihasilkan pada jarak tersebut dengan rumus
Aeff = A x L x r (dB)
Indonesia terlatak di daerah hujan P, nilai curaj hujan yang dikeluarkan oleh CCIR adalah R = 145 mm/hr.
2.6.1.1b Redaman Ruang Bebas (Free Space Loss)
Redaman ruang bebas didefinisikan sebagai yang terjadi pada ruang bebas di antara dua buah antena isotropis (pemancar dan penerima) dimana pengaruh dari difraksi, refraksi, refleksi, absorbsi maupun bloking dianggap tidak ada. Besarnya redaman ruang bebas secara matematis dapat dihitung dengan rumus :
Lfs = r t P P
Besarnya rapat daya F pada tempat-tempat yang berjarak d dari antena isotropis dengan daya pemancar Pt adalah :
F = 2 . . 4 d Pt
Jika luas tangkap (aperture) antena isotropis adalah
. 4 2 , dimana λ adalah panjang gelombang sinyal, maka besarnya daya yang ditangkap oleh antena penerima adalah : Pr = F. . 4 2 = . 4 . . 4 2 2 d Pt = Pt d . . 4
BAB II DASAR TEORI Tugas Akhir 14 Lfs = r t P P = 2 . . 4 d P P t t = 2 . . 4 d
Karena λ = c/f dengan c adalah cepat rambat gelombang cahaya di ruang hampa (3x108 m/dt), maka besarnya redaman ruang bebas menjadi :
Lfs = 10 log c f d . . . . 4 Lfs = 20 log c . 4 + 20 log d + 20 log f = 32,5 + 20 log d + 20 log f dimana :
Lfs = redaman ruang bebas (dB)
d = jarak antara antena pemancar ke antena penerima (km) f = frekuensi (MHz)
2.6.2 EIRP (Equivalent Isotropic Radiated Power)
EIRP merupakan besaran yang menyatakan kekuatan daya pancar dari suatu antena di bumi. Atau dapat dikatakan EIRP itu merupakan perkalian antara daya RF dengan gain suatu antena. Dimana EIRP dapat dihitung dengan rumus berikut :
EIRP = RSL + Lpath - GRX + (LKT + LCT
Keterangan :
EIRP = Daya pancar (dBW) GRX = Gain antena (dB)
Lpath = Redaman lintasan
LKT = Redaman feeder transmitter (kabel)
BAB II DASAR TEORI
Tugas Akhir
15
2.6.3 RSL (Receive Signal Level)
Receive Signal Level merupakan level daya yang terjadi pada receiver. Persamaan dari receive signal level adalah :
RSL = PTX + GTX – (LKT + LCT) – Lpath + GRX – (LCR + LKR)
Dimana :
PTX = daya transmitter
GTX = gain antena transmitter
LKT = loss kabel transmitter
LCT = loss konektor transmitter
Lpath= redaman lintasan propagasi GRX = gain antena penerima
LCR = loss konektor receiver
LKR = loss kabel receiver
Redaman propagasi disesuaikan dengan standart yang digunakan. Sedangkan untuk perhitungan RSL pada Standart IEEE 802.16a dengan adanya penambahan redaman hujan atau precipitation attenuation karena frekwensi kerja standart tersebut cukup tinggi sehingga pengaruh redaman harus diperhatikan, sedangkan WLAN redaman hujan dapat diabaikan.
2.6.4 Fade Margin
Fade margin adalah perbedaan antara besarnya sinyal pada receiver (RSL) dengan sinyal minimum yang ditentukan oleh suatu perangkat. Kondisi fade margin yang baik adalah lebih besar dari 10dB. Besarnya fade margin dapat dihitung dengan persamaan :
Fade margin = RSL – Receiver threshold
2.6.5 Kualitas Transmisi
Ukuran dari kualitas layanan pada sisi penerima untuk sistem digital adalah BER (Bit Error Rate). BER menunjukkan perbandingan kesalahan bit dengan keseluruhan bit pada penerima. Jika BER tidak memenuhi standar minimum maka kualitas yang diterima akan sangat tidak baik.
BAB II DASAR TEORI
Tugas Akhir
16 Untuk menentukan Eb/No dapat dihitung dengan menggunakan grafik yang menghubungkan antara BER yang disyaratkan dengan jenis modulasi yang digunakan
IM Codinggain No Eb No Eb noncoding coding 1 log 10 N C m No Eb Dimana:
m : level modulasi yang digunakan α : roll of faktor
Dalam penentuan kualitas transmisi maka yang harus kita perhatikan adalah Receive Signal Level (RSL) hasil perancangan harus lebih besar daripada sensitifitas perangkat yang kita gunakan.
Untuk penentuan daya pancar Transmitter dapat dugunakan PT =
N
C - GT - GR -204 + LTX + LRX + Lfs + Lhujan + NF + 10 log (BW) + FM
Dan untuk menentukan RSL hasil perancangan maka digunakan RSL RANCANG = PT + GT + GR – Lfs –Lhujan – LTX - LRX
