BAB III
METODOLOGI PERENCANAAN
3.1 Alur Perencanaan

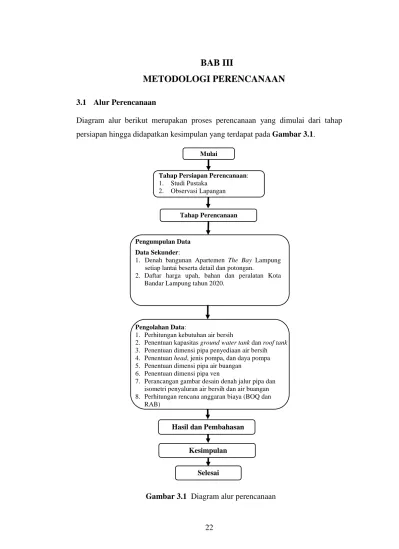

Diagram alur berikut merupakan proses perencanaan yang dimulai dari tahap persiapan hingga didapatkan kesimpulan yang terdapat pada Gambar 3.1.
Gambar 3.1 Diagram alur perencanaan Hasil dan Pembahasan
Kesimpulan
Selesai Pengolahan Data:
1. Perhitungan kebutuhan air bersih
2. Penentuan kapasitas ground water tank dan roof tank 3. Penentuan dimensi pipa penyediaan air bersih 4. Penentuan head, jenis pompa, dan daya pompa 5. Penentuan dimensi pipa air buangan
6. Penentuan dimensi pipa ven
7. Perancangan gambar desain denah jalur pipa dan isometri penyaluran air bersih dan air buangan 8. Perhitungan rencana anggaran biaya (BOQ dan
RAB)
Pengumpulan Data Data Sekunder:
1. Denah bangunan Apartemen The Bay Lampung setiap lantai beserta detail dan potongan.
2. Daftar harga upah, bahan dan peralatan Kota Bandar Lampung tahun 2020.
Tahap Perencanaan Tahap Persiapan Perencanaan:
1. Studi Pustaka 2. Observasi Lapangan
Mulai
23 3.2 Tahap Persiapan Perencanaan
Tahap persiapan perencanaan tugas akhir ini dilakukan untuk mengumpulkan dan mempelajari referensi, dan melakukan tinjauan lapangan, meliputi:
1. Studi Pustaka
Tahapan awal untuk memulai perencanaan yaitu mempersiapkan studi literatur, bertujuan untuk menghimpun dan memahami referensi atau teori-teori yang berhubungan dengan perencanaan sistem plambing, dasar-dasar perencanaan sistem plambing, jurnal/artikel ilmiah berkaitan dengan perencanaan sistem plambing, standar yang digunakan dalam perencanaan sebagai pedoman dalam perencanaan sistem plambing dan peraturan-peraturan yang terkait dalam perencanaan.
2. Observasi Lapangan
Observasi lapangan dilaksanakan untuk meninjau keadaan dari lokasi perencanaan sehingga didapatkan gambaran perencanaan sistem plambing.
3.2.1 Waktu dan Lokasi Perencanaan
Perencanaan ini dilakukan di Apartemen The Bay Lampung tower A yang berlokasi di JL. Yos Sudarso No. 85 Teluk Betung Selatan, Bumi Waras, Bandar Lampung.
Apartemen The Bay Lampung tower A akan dibangun dengan 27 lantai dimana 4 lantai bawah difungsikan untuk area parkir dan lantai 5-7 difungsikan sebagai hotel dan 8-27 merupakan hunian apartemen. Lokasi pembangunan Apartemen The Bay Lampung dapat dilihat pada Gambar 3.2.
24
Gambar 3.2 Lokasi perencanaan Apartemen The Bay Lampung
25 3.3 Tahap Perencanaan
Tahap perencanaan tugas akhir ini dilakukan untuk mengumpulkan data, melakukan pengolahan data, dan melakukan analisa dalam penyusunan laporan tugas akhir, sebagai berikut.
3.3.1 Pengumpulan Data
Pengumpulan data yang dilaksanakan meliputi data sekunder. Data sekunder yang digunakan didapatkan dari pihak konstruksi maupun pihak yang bersangkutan. Data sekunder yang dibutuhkan meliputi:
1. Denah bangunan Apartemen The Bay Lampung setiap lantai beserta detail dan potongan. Denah dan detail dapat dilihat pada Lampiran E Gambar 1 sampai dengan Gambar 5.
2. Daftar harga upah, bahan dan peralatan Kota Bandar Lampung Tahun 2020 3.3.2 Pengolahan Data
Pelaksanaan Pengolahan data pada tugas akhir ini dilakukan dengan metode pengolahan data kuantitatif dengan melakukan perhitungan dan perencanaan meliputi:
1. Perhitungan kebutuhan air bersih
Dalam perhitungan kebutuhan air bersih dipakai metode menurut total penghuni gedung dalam penaksiran besar kebutuhan air pada gedung apartemen.
a. Perhitungan jumlah penghuni
Metode yang digunakan berdasarkan jumlah penghuni yang disesuaikan dengan kapasitas tiap kamar pada gedung.
Jumlah Penghuni = ∑ 𝑃𝑃𝑃𝑃𝑃𝑃𝑃𝑃ℎ𝑢𝑢𝑃𝑃𝑢𝑢 𝑡𝑡𝑢𝑢𝑡𝑡𝑡𝑡 𝑘𝑘𝑡𝑡𝑘𝑘𝑡𝑡𝑘𝑘 × ∑ 𝐾𝐾𝑡𝑡𝑘𝑘𝑡𝑡𝑘𝑘 𝑑𝑑𝑡𝑡𝑑𝑑𝑡𝑡𝑘𝑘 1 𝑑𝑑𝑡𝑡𝑃𝑃𝑡𝑡𝑡𝑡𝑢𝑢 ×
∑ 𝑑𝑑𝑡𝑡𝑃𝑃𝑡𝑡𝑡𝑡𝑢𝑢 ….………(3.1)
26 b. Debit aliran per hari
Total konsumsi air harian seluruh bangunan dapat dihitung dengan memilih standar konsumsi air per orang per hari sesuai pada jenis penggunaan bangunan. Rumus berikut untuk menentukan konsumsi air rata-rata:
Qh = 𝑄𝑄𝑄𝑄
𝑇𝑇 ………...………...(3.2)
Qd = ∑ 𝑃𝑃𝑃𝑃𝑃𝑃𝑃𝑃ℎ𝑢𝑢𝑃𝑃𝑢𝑢 × 𝑃𝑃𝑃𝑃𝑘𝑘𝑡𝑡𝑘𝑘𝑡𝑡𝑢𝑢𝑡𝑡𝑃𝑃 𝑡𝑡𝑢𝑢𝑘𝑘 𝑡𝑡𝑃𝑃𝑘𝑘 𝑜𝑜𝑘𝑘𝑡𝑡𝑃𝑃𝑃𝑃 𝑡𝑡𝑃𝑃𝑘𝑘 ℎ𝑡𝑡𝑘𝑘𝑢𝑢……..(3.3) Qdtotal = (100% + %𝑇𝑇𝑡𝑡𝑘𝑘𝑇𝑇𝑡𝑡ℎ𝑡𝑡𝑃𝑃 𝑡𝑡𝑃𝑃𝑘𝑘𝑡𝑡𝑘𝑘𝑡𝑡𝑢𝑢𝑡𝑡𝑃𝑃 𝑡𝑡𝑢𝑢𝑘𝑘) × 𝑄𝑄
𝑑𝑑...
(3.4)Keterangan:
Qh = Pemakaian air rata-rata (m3/h) Qd = Debit rata-rata sehari (m3/hari) T = Waktu (jam)
c. Debit puncak
Pada titik tertentu, penggunaan air ini akan melampaui rata-rata, dan penggunaan maksimum disebut sebagai penggunaan air pada jam puncak.
dinyatakan sebagai berikut:
Qh Max = 𝐶𝐶1 × 𝑄𝑄ℎ………...………..……...(3.5) Qd Max = 𝐶𝐶2 × 𝑄𝑄𝑑𝑑………...…………..……….…...(3.6) Qm Max = 𝐶𝐶3 × 60 𝑘𝑘𝑃𝑃𝑃𝑃𝑢𝑢𝑡𝑡/𝑗𝑗𝑡𝑡𝑘𝑘𝑄𝑄ℎ …...………...……... (3.7) Keterangan:
Qd max = Pemakaian air pada hari puncak (m3/hari) Qh max = Pemakaian air pada jam puncak (m3/jam) Qm max = Pemakaian air pada menit puncak (m3/menit)
C1 = 1,5 – 2,0 bergantung kepada lokasi, sifat penggunaan gedung.
C2 = 1,2 - 2,0 C3 = 3,0 - 4,0
27
2. Penentuan kapasitas ground water tank dan roof tank
Perhitungan kapasitas tangki reservoir digunakan untuk menentukan kebutuhan air dalam tangki reservoir yang dimana tangki tersebut digunakan untuk menyimpan air yang berasal dari sumber air gedung apartemen tersebut.
a. Tangki bawah (Ground water tank)
VGWT = Z x Qd x Td………...…...(3.8) Keterangan
VGWT = Volume ground water tank (m3) Z = Kapasitas (%)
Qd = Jumlah kebutuhan air per hari (m3/hari) T = Waktu (hari)
b. Tangki atas (Roof tank)
VRT = (Qp – Qpu) x tp - (Qpu x tpu)………...(3.9) Keterangan:
VRT = Volume roof tank (m3)
Qpu = Kebutuhan jam puncak (m3/menit) Qp = Kapasitas pompa pengisi (m3/menit)
tp = Jangka waktu kebutuhan jam puncak (menit) tpu = Jangka waktu kerja pompa pengisi (menit) 3. Penentuan dimensi pipa penyediaan air bersih
Penentuan dimensi pipa dihitung dengan metode kerugian gesek yang dibolehkan yang dinyatakan dengan rumus.
R = 1000 H - Hs
K (L + l)
………..……
(3.10)Keterangan:
R = Kerugian gesek yang diizinkan (mm) H = Head statik pada plambing (m) Hs = Head standar pada alat plambing (m) K = Koefisien pipa (2-3)
28 L = Panjang lurus pipa utama (m) l = Panjang pipa cabang (m)
Gambar 3.3 Kerugian gesek yang diizinkan [2]
4. Penentuan head, jenis pompa, dan daya pompa
Perhitungan pompa dilakukan untuk menetapkan besarnya debit air bersih yang dapat dialirkan dan dapat memenuhi debit maksimum pada waktu jam puncak.
a. Perhitungan head pompa
Head pompa = Hstatis + Hsistem………(3.11) Keterangan:
Hstatis = Tinggi gedung muka air reservoir + tinggi muka air RT Hsistem = Mayor losses + Minor losses + Hsisa tekan
b. Mayor losses (Hf)
Hf suction = �0,00155 × c × DQ 2,63�1,95× L………...(3.12)
29 c. Minor losses (Hm)
• Headloss akibat belokan 90° (K = 3)
Hm = n
�
K × v2g 2�………...
(3.13)• Headloss akibat check valve (K = 2)
Hm = n
�
K × v2g 2�………....
.(3.14)d. Penentuan jenis pompa
Untuk menentukan jenis pompa yang sesuai, head pompa dan debit pengaliran (Q) yang telah didapatkan kemudian diplot pada grafik karakteristik pompa sentrifugal EBARA.
e. Perhitungan daya pompa
Setelah menentukan jenis pompa yang sesuai, penentuan daya pompa digunakan untuk menghitung perolehan energi air dari pompa per satuan waktu secara efektif yang dinyatakan dengan rumus sebagai berikut.
Whp = γ × Q × Hp
75
………....
(3.15) Keterangan:Whp = Daya pompa (watt)
γ = Berat air per satuan volume (kg/m3) Q = Debit air (m3/detik)
Hp = Head pompa (m)
5. Penentuan dimensi pipa air buangan
Penentuan dimensi pipa air buangan dengan menggunakan sistem campuran yang berdasarkan nilai unit beban alat plambing.
6. Penentuan dimensi pipa ven
Penentuan dimensi pipa ven berdasarkan nilai unit beban alat plambing dan panjang dari pipa air buangan yang terdapat di Tabel 2.4.
30 7. Perancangan gambar desain
Perancangan gambar desain sistem plambing dilakukan dengan menggunakan software AutoCAD yang diantaranya meliputi:
a. Denah jalur sistem penyediaan air bersih, sistem penyaluran air buangan (black and grey water), dan sistem ven;
b. Isometri pipa air bersih, pipa air buangan dan pipa ven;
8. Perhitungan rencana anggaran biaya (BOQ dan RAB)
Dalam perhitungan perencanaan biaya instalasi sistem plambing yaitu sesuai jenis dan keperluan total material, serta pengerjaan yang disesuaikan harga satuan bahan dan upah Kota Bandar Lampung Tahun 2020.
3.3.3 Penyusunan Laporan
Hasil dari pengumpulan data dan informasi yang telah didapat kemudian diolah atau dianalisis untuk dapat disusun dan didapatkan hasil akhir untuk perencanaan sistem plambing pada Apartemen The Bay Lampung.
