JARINGAN HOTSPOT UPN “VETERAN” JAWA
TIMUR
SKRIPSI
Diajukan Oleh :
CATUR HIMAWAN SUBAGIO
NPM : 0434010274
JURUSAN TEKNIK INFORMATIKA
FAKULTAS TEKNOLOGI INDUSTRI
UNIVERSITAS PEMBANGUNAN NASIONAL “VETERAN”
JAWA TIMUR
Puji syukur Alhamdulillah penulis panjatkan kehadirat Allah SWT, atas
rahmat, taufik dan hidayah-Nya sehingga penulis dapat menyelesaikan skripsi ini,
walaupun menyita banyak waktu, tenaga, dan pikiran, namun penulis tetap diberi
kesehatan dan semangat kerja yang tinggi. Amin.
Dalam menyusun skripsi ini penulis banyak menerima bantuan, bimbingan
dan dukungan dari berbagai pihak. Pada kesempatan ini dengan segala kerendahan
hati penulis menyampaikan terima kasih yang sebesar-besarnya kepada :
1. Bapak Ir. Sutiyono, MT selaku Dekan Fakultas Teknologi Industri
Universitas Pembangunan Nasional “Veteran” Jawa Timur.
2. Bapak Basuki Rahmat, S.Si, MT selaku Ketua Jurusan Teknik Informatika-
FTI UPN “Veteran” Jawa Timur
3. Bapak Prof. Dr. Ir. H. Akhmad Fauzi, MMT dan Bapak Abdullah Fadil,
S.Kom selaku dosen pembimbing yang telah membimbing dalam
menyelesaikan skripsi ini. Terima kasih atas semua bimbingannya selama
menyelesaikan skripsi ini. Terima kasih juga atas semua sarannya yang telah
diberikan selama bimbingan.
4. Dosen – Dosen dan staf di Fakultas Teknologi Industri dan Jurusan Teknik
Informatika UPN “VETERAN” JATIM, yang telah membantu selama
6. Teman-teman kuliah cahyo, teguh, aan, taufan, afif, mahdi, kawan2 kost yang
selalu memberikan dukungan, kawan2 soc sby yang selalu memberikan
hiburan dan semangat serta semua teman-teman yang mungkin belum saya
sebutkan, terima kasih atas segala bantuan, do’a dan dorongan moralnya.
Penulis menyadari bahwasannya dalam penyusunan skripsi ini masih
memiliki banyak kekurangan baik dalam segi materi maupun dari segi
penyusunannya, mengingat terbatasnya pengetahuan dan kemampuan penulis.
Untuk itu, dengan kerendahan hati penulis memohon maaf dan penulis sangat
mengharapkan segala saran dan kritikan agar dalam penyusunan selanjutnya lebih
baik.
Surabaya, Juni 15 2011
HALAMAN JUDUL
ABSTRAK ... i
KATA PENGANTAR... ii
DAFTAR ISI... iv
DAFTAR GAMBAR... vii
BAB I PENDAHULUAN... 1
1.1 Latar Belakang ... 1
1.2 Rumusan Masalah ... 2
1.3 Batasan Masalah ... 3
1.4 Tujuan Penelitian ... 3
1.5 Manfaat Hasil Penelitian ... 3
1.6 Metode Penulisan ... 4
1.7 Sistematika Penulisan ... 5
BAB II DASAR TEORI ... 7
2.1 Mengenal Jaringan Komputer ... 7
2.1.1 LAN (Local Area Network)... 7
2.1.2 MAN (Metropolitan Area Network)... 13
2.1.3 WAN (Wide Area Network) ... 13
2.1.4 Internet ... 14
2.1.5 Intranet ... 15
2.1.9 Bootstrap Protocol (BOOTP)... 20
2.1.10 Dynamic Host Configuration Protocol (DHCP) ... 21
2.1.11 Internet Control Message Protocol (ICMP)………. 24
2.2Komponen Jaringan Komputer……… 25
2.2.1 NIC (Network Interface Card) ……….. 25
2.2.2 HUB atau Concentrator……….. 27
2.2.3 Switch... 28
2.2.4 Bridge... 29
2.2.5 Router... 30
2.3 ARP dan DHCP Pada IPv4……... 31
2.3.1 Keamanan ARP... 34
2.3.2 AP Isolation... 36
2.3.3 DHCP Snooping... 37
2.4 Sniffing... 37
2.5 Linux ... 40
2.5.1 Alasan Pemilihan Linux... 42
BAB III ANALISA DAN PERANCANGAN SISTEM... 43
3.1 Analisis Sistem... 43
3.2 Perancangan Sistem... 46
3.2.1 Perangkat Keras System... 46
3.3.2 Sistem Perangkat Lunak... 47
4.1 Implementasi Operating Sistem Pada Perangkat... 52
4.2 Instalasi Web Interface………. 57
BAB V UJICOBA DAN EVALUASI ... 59
5.1 Pengujian Koneksi Antar Jaringan... 59
5.2.1 Sekenario Pengujian Tanpa AP. Isolation... 59
5.2.1 Sekenario Pengujian Dengan AP. Isolation ... 65
5.2 Evaluasi ... 68
BAB VI KESIMPULAN DAN SARAN ... 69
6.1 Kesimpulan ... 69
5.2 Saran... 70
D
DAAFFTTAARRGGAAMMBBAARR
Gambar 2.1 Topologi Star……….. 9
Gambar 2.2 Topologi Bus………... 10
Gambar 2.3 Topologi Ring……….. 11
Gambar 2.4 NIC (Network Interface Card) ... . 27
Gambar 2.5 HUB……… 28

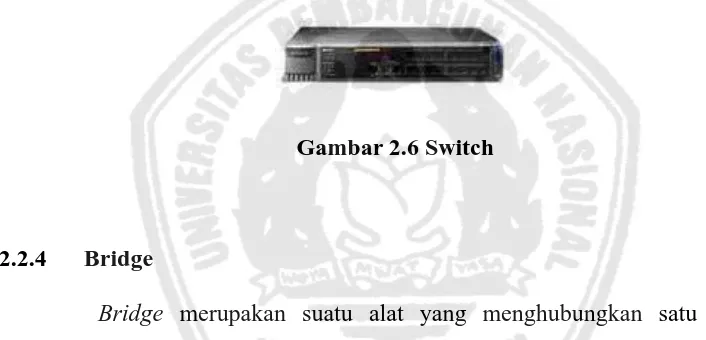

Gambar 2.6 Switch... 29
Gambar 2.7 Bridge ... 29
Gambar 2.8 Router Bekerja pada Network Layer... 30
Gambar 2.9 Contoh jaringan yang terdiri dari 3 Segmen LAN ... 32
Gambar 2.10 Proses infeksi cache ARP A dan B oleh H... 35
Gambar 2.11 Host A bertindak sebagai Man in The Midle ... 36
Gambar 3.1 ARP Poisoning ... 45
Gambar 3.2 Proses pengiriman ARP reply terhadap dua host yang saling berkomunikasi... 49
Gambar 3.3 Proses setelah terjadi secure pengiriman ARP reply... 50
Gambar 4.1 Halaman awal Linksys Web GUI... 53
Gambar 4.2 Linksys Firmware Upgrade... 54
Gambar 4.3 Halaman Utama OpenWrt... 56
Gambar 4.4 Proses Install Web Interface (Web if)
...
58Gambar 5.1 Pesan Warning Ketika Terjadi Untrusted Connection... 60
Gambar 5.5 Pilihan Interface pada Ettercap... 63
Gambar 5.6 Scanning Host Ettercap... 63
Gambar 5.7 Penambahan Target ListPada Ettercap... 64
Gambar 5.8 Sniffer Remote Conection... 64
Gambar 5.9 Informasi Yang Didapat dari Ettercap... 65
Gambar 5.10 CertificatePada Halaman Yahoo………. 66
Penyusun : Catur Himawan Subagio
Pembimbing I : Prof. Dr. Ir. H. Akhmad Fauzi, MMT Pembimbing II : Abdullah Fadil, S.kom
ABSTRAK
Di dalam kampus Universitas Pembangunan Nasional “Veteran” Jatim terdapat aktivitas jaringan yang begitu kompleks yang pada akhir-akhir ini seringkali mendengar tentang pencurian identitas baik itu pencurian password, akun email atau account lainya. Pencurian identitas ini dilakukan dengan cara sniffing atau dalam bahasa Indonesia disebut mengendus. Sniffing dapat dilakukan dengan menggunakan beberapa aplikasi yang mampu untuk melakukan pemetaan terhadap ARP (Address Resolution Protocol) yang berada pada layer 2 di dalam jaringan. Kejahatan ini dapat dilakukan dimana saja bahkan pada tingkat kalangan kampus.
Pada penelitian Tugas Akhir ini, akan dilakukan pembuatan suatu gateway yang mampu dalam menangani aktifitas ARP yang ada pada layer 2 di dalam jaringan. Tahapan awal yang ditempuh yaitu pengumpulan data atau literatur tentang ARP poissoning kemudian dibuatlah sebuah analisa dan perancangan gateway layer 2. Pembuatan mesin gateway ini berbasis open source dengan menggunakan Linksys WRT 54GL sebagai hardware mesin gateway dan Open WRT Backfire 10 yang digunakan sebagai sistem operasi yang diterapkan pada gateway.
Guna mengatasi serangan yang dilakukan melalui teknik ARP poissoning melalui jaringan wireless hotspot, maka UPN “Veteran” Jatim memerlukan sebuah mesin gateway yang mampu menangani aktivitas segala aktivitas ARP. Perpaduan antara tekonologi Cisco pada Linksys WRT54GL dan Open WRT ini dipilih karena dari perpaduan teknologi tersebut mampu dalam menangani aktivitas ARP. Dalam kata lain dari perpaduan teknologi ini tidak hanya mampu untuk menyediakan layanan, tetapi juga mampu untuk preventing system dari serangan yang dilakukan melalui teknik ARP poisoning.
Dari penelitian ini didapatkan hasil uji coba bahwa dengan menggunakan teknik AP Isolation, penyerang yang melakukan serangan pada jaringan yang sudah mengaplikasi atau mengaktifkan AP Isolation hanya mampu menemukan ip dan mac dari gateway itu sendiri. Kesimpulannya adalah penyerang tidak berkutik karena client isolation dari AP.
1 1.1 Latar Belakang
Di era perkembangan teknologi telekomunikasi dan teknologi komputer
saat ini sudah sangat cepat sekali. Berbagai produk alat-alat komunikasi dan
komputer serta aplikasi-aplikasi guna mendukung arus informasi sudah banyak
diciptakan, contoh kecil dari produk teknologi informasi adalah IP (Internet
Protocol) address yang telah menciptakan komunikasi antara PC (Personal
Computer) satu dengan PC yang lain. Dengan demikian hampir siapa saja dapat
saling bertukar informasi melalui media jaringan baik itu jaringan kabel atau
jaringan tanpa kabel (nirkabel).
Dalam pendistribusian suatu IP dapat dibedakan menjadi dua macam
yakni, distribusi IP secara static dan distribusi IP secara otomatis. Sebagian besar
instansi-instansi menggunakan DHCP (Dynamic Host Configuration Protocol)
server sebagai layanan untuk pengalokasian IP secara otomatis agar memudahkan
pengalamatan suatu IP address.
Penggunaan DHCP dalam pengalokasian IP ke client di dalam sebuah
jaringan LAN, DHCP snooping dapat diaktifkan guna meningkatkan keamanan
jaringan dalam LAN tersebut. Pemanfaatan DHCP snooping pada sebuah jaringan
LAN ini memungkinkan client untuk mengakses jaringan secara privat, privat
Selain menggunakan DHCP di dalam jaringan wireless untuk
mengamankan jaringan pada umumnya digunakan WEP. WEP (Wired Equivalent
Privacy) merupakan suatu algoritma eknripsi yang digunakan oleh shared key
pada proses authentikasi untuk memeriksa user dan untuk melakukan enkripsi
data yang dilewatkan. Akan tetapi pemanfaatan WEP bersifat shared dimana
client yang mengetahui shared secret dari WEP akan terkoneksi dengan mudah
dan dapat mengirimkan ARP attack terhadap pengguna jaringan yang lain.
Berkaitan dengan tugas akhir ini penelitian difokuskan pada masalah
pemanfaatan teknologi open source yang dapat memberikan dukungan terhadap
aktifitas kelancaran data di dalam jaringan.
Penelitian ini dilaksanakan pada UPT (Unit Pelaksana Teknis)
Telematika UPN “Veteran” Jawa Timur, Surabaya. UPT Telematika merupakan
pusat pelayanan data baik itu pelayanan data jaringan internet dan data jaringan
lokal antar fakultas. Layanan akses jaringan internet sering kali disalah gunakan
oleh pihak-pihak tertentu dengan maksud dan tujuan yang tentunya berbeda-beda,
mulai dari memutuskan koneksi antar client, pencurian account dan beberapa
aktifitas lain yang merugikan.
1.2 Rumusan Masalah
Sesuai dengan latar belakang yang telah dijelaskan di atas, maka rumusan
masalah yang akan dikaji di dalam penelitian ini sebagai berikut:
a. Bagaimana melakukan tindakan pencegahan terhadap jaringan
komputer mulai dari client hingga gateway agar terhindar dari
b. Bagaimana memanfaatkan teknologi Cisco pada sebuah access point
agar dapat dijadikan sebagai super router.
c. Bagaimana melakukan tidakan isolasi antar client agar terhindar dari
serangan DHCP snooping dan ARP poisoning lainnya.
1.3 Batasan Masalah
Agar permasalahan terfokus pada suatu permasalahan di atas, maka
ditentukan batasan masalah sebagai berikut di bawah ini:
a. Analisa sistem keamanan jaringan ini menggunakan perangkat
Wireless Router WRT54GL sebagai super router.
b. Router OS menggunakan OpenWRT Backfire 10.3 Released sebagai
sistem operasi pada router.
c. Menggunakan tools Netcut, Tuxcut, Ettecap sebagai alat uji simulasi
guna meracuni ARP pada jaringan yang ada.
d. Pengujian system keamanan ini dilakukan dengan cara melakukan ARP
poisoning terhadap client melakukan koneksi terhadap router atau
gateway melalui wifi atau jaringan nirkabel.
1.4 Tujuan Penelitian
Berdasarkan rumusan masalah yang penulis kaji maka penelitian ini
memiliki untuk mendesain dan menganalisa terhadap security pada layer 2 dengan
menggunakan DHCP snooping dan dampaknya di UPN “Veteran” Jatim agar
1.5 Manfaat dan Hasil Penelitian
Manfaat yang dapat diambil dari Tugas Akhir ini adalah:
a. Terhindar dari pihak yang tidak bertanggung jawab yang secara
sengaja memutuskan hubungan koneksi jaringan yang jaringan wifi.
b. Terhindar dari pencurian data baik itu pencurian password,
permodifan content email, dan lain-lain yang dapat dilakukan dengan
cara ARP poisoning.
c. Menjaga integritas data antar client yang terkoneksi dengan router /
gateway.
d. Kerahasiaan data antara client dengan client dapat terjamin.
1.6 Metode Penulisan
Langkat-langkah pengumpulan data sebagai dasar penyusunan Tugas
Akhir ini adalah sebagai berikut:
a. Metode Analisa
Menganalisa masalah-masalah yang akan disajikan dan mengumpulkan
data atau informasi.
b. Metode Literatur
Merupakan usaha untuk lebih memudahkan dalam melengkapi data
dan memecahkan masalah yang merupakan sumber referensi bagi
penulis dalam mengambil langkah pengamatan dan melengkapi data.
c. Metode Observasi
Observasi merupakan aktivitas melakukan pengamatan dan anlisa
d. Metode Implementasi
Merukapan aktivitas melakukan pengerjaan sistem mulai dari desain
hingga pembuatan system keamanan jaringan dengan OpenWRT.
e. Evaluasi
Evaluasi dari hasil-hasil yang telah dikerjakan
1.7 Sistematika Penulisan
Dalam laporan Tugas Akhir ini pembahasan disajikan dalam enam bab,
berikut sistematika dari penulisan Tugas Akhir ini:
BAB I PENDAHULUAN
Berisi latar belakan yang menjelaskan tentang pentingnya
penelitian Tugas Akhir yang dilakukan, rumusan masalah,
tujuan, manfaat, metodologi dan sistematika penulisan yang
digunakan dalam laporan Tugas Akhir ini.
BAB II TINJAUAN PUSTAKA
Bab ini menjelaskan tentang teori-teori yang berkaitan dengan
isi laporan Tugas Akhir dan sistem keamanan yang dibuat dan
komponen-komponen lain yang digunakan dalam
pembangunan sistem keamanan ini.
BAB III ANALISA DAN PERANCANGAN SISTEM
Bab ini menjelaskan tentang tata cara metode perancangan
sistem security yang digunakan untuk mengolah sumber data
BAB IV IMPLEMENTASI SYSTEM
Pada bab ini menjelaskan tentang implementasi dari system
security yang telah dibangun meliputi lingkungan
implementasi, skenario uji coba, dan pengujian serangan
jaringan dengan metode ARP poisoning.
BAB V UJI COBA DAN EVALUASI
Pada bab ini menjelaskan tentang pelaksanaan uji coba dan
evaluasi dari hasil uji coba sistem yang telah dibuat
sebelumnya.
BAB VI PENUTUP
Bab ini berisi tentang kesimpulan yang dapat diambil dari
keseluruhan isi dari laporan Tugas Akhir serta saran yang
disampaikan penulis untuk pengembangn sistem yang ada
demi kesempurnaan sistem yang lebih baik.
DAFTAR PUSTAKA
Pada bagian ini akan dipaparkan tentang sumber-sumber
literatur yang digunakan dalam pembuatan laporan Tugas
2.1 Mengenal Jaringan Komputer
Analisis sistem adalah proses yang menggunakan prinsip-prinsip sistem
untuk mengidentifikasi, merekonstruksi, mengoptimalkan, dan mengontrol sebuah
sistem (Brenton, 2000).
Hampir setiap instansi dan perusahaan terdapat jaringan komputer untuk
memperlancar arus informasi di dalam perusahaan atau instansi tersebut. Jaringan
komputer saat ini bukan merupakan sesuatu yang baru. Teknologi jaringan yang
populer saat ini adalah internet, yang merupakan jaringan komputer raksasa yang
saling terhubung dan dapat berinteraksi dan dalam beberapa tahun saja jumlah
penggunanya sudah berlipat-lipat ganda.
Dilihat dari ruang lingkup dan jangkauannya jaringan komputer dapat
dibagi menjadi beberapa jenis, yaitu:
2.1.1 LAN (Local Area Network)
Jaringan wilayah lokal atau dalam bahasa Inggris adalah local area
network dan biasa disingkat LAN, adalah jaringan komputer yang jaringannya
hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung,
kantor, dalam rumah, sekolah atau yang lebih kecil. Saat ini, kebanyakan LAN
berbasis pada teknologi IEEE 802.3 Ethernet menggunakan perangkat switch,
teknologi Ethernet, saat ini teknologi 802.11b (atau biasa disebut Wi-fi) juga
sering digunakan untuk membentuk LAN. Tempat-tempat yang menyediakan
koneksi LAN dengan teknologi Wi-fi biasa disebut hotspot.
Pada sebuah LAN, setiap node atau komputer mempunyai daya
komputasi sendiri, berbeda dengan konsep dump terminal. Setiap komputer juga
dapat mengakses sumber daya yang ada di LAN sesuai dengan hak akses yang
telah diatur. Sumber daya tersebut dapat berupa data atau perangkat seperti
printer. Pada LAN, seorang pengguna juga dapat berkomunikasi dengan pengguna
yang lain dengan menggunakan aplikasi yang sesuai.
Salah satu arsitektur jaringan yang paling sederhana adalah Local Area
Network, dimana LAN dapat dikembangkan menjadi jaringan yang lebih luas
dalam skala cakupannya. LAN mencakup area yang tidak lebih dari satu area
yang terdiri dari beberapa terminal yang saling dihubungkan.
Dari kebanyakan implementasi LAN biasanya menggunakan satu server
untuk melayani kebutuhan-kebutuhan dari clientnya, dan tidak menutup
kemungkinan untuk menggunakan lebih dari satu server tergantung dari
kebutuhan client itu sendiri. Apabila jenis layanan yang dibutuhkan banyak,
sebaiknya server yang digunakan lebih dari satu dikarenakan hal tersebut akan
mempengaruhi dari kinerja dari jaringan yang menggunakan layanan-layanan
tersebut. Di dalam suatu jaringan komputer terdapat suatu protokol yang sering
disebut IP Address (Internet Protocol Address) yaitu sebuah protokol yang
digunakan untuk memberikan penamaan sebuah terminal. Sedangkan
penamaan-penamaan server berdasarkan nama domainnya disebut DNS (Domain Name
Karakteristik sebagai berikut :
1. Mempunyai pesat data yang lebih tinggi
2. Meliputi wilayah geografi yang lebih sempit
3. Tidak membutuhkan jalur telekomunikasi yang disewa dari
operator telekomunikasi
Biasanya salah satu komputer di antara jaringan komputer itu akan
digunakan menjadi server yang mengatur semua sistem di dalam jaringan
tersebut.
Komponen hardware dan software penyusun LAN Terdiri dari komponen
fisik dan komponen software. Komponen Fisik terdiri dari :
a) Host / Workstation
Bisa berupa Personal Compuetr (PC) atau Laptop.
b) Network Interface Card (NIC)
Ada beberapa tipe NIC, yaitu ISA dan PCI. Salah satu jenis NIC
adalah Ethernet Card, yang merupakan card yang dipasang di
komputer untuk dapat berkomunikasi dengan komputer lainnya
melalui jaringanLAN. Setiap Ethernet Card memiliki MAC Address
(Medium Access Control) yang bersifat unik, artinya tidak ada 2
Ethernet Card yang memiliki MAC Address yang sama.
c) Kabel
Kabel yang biasa dipakai adalah kabel UTP.
d) Topologi jaringan
Gambar 2.1 Topologi Star
Masing – masing workstation dihubungkan secara langsung ke server
atau hub. Keunggulannya adalah dengan adanya kabel tersendiri untuk setiap
workstation ke server, maka bandwidth atau lebar jalur komunikasi dalam kabel
akan semakin lebar sehingga akan meningkatkan unjuk kerja jaringan secara
keseluruhan.
Dan juga bila terdapat gangguan di suatu jalur kabel maka gangguan
hanya akan terjadi dalam komunikasi antara workstation yang bersangkutan
dengan server, jaringan secara keseluruhan tidak mengalami gangguan.
Kelemahannya adalah kebutuhan kabel yang lebih besar dibandingkan dengan
topologi lainnya.
Gambar 2.2 Topologi Bus
Menggunakan sebuah kabel tunggal atau kabel pusat di mana seluruh
workstation dan server dihubungkan.
Keunggulannya adalah mudah dalam pengembangannya tanpa
gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami
gangguan.
Gambar 2.3 Topologi Ring
Semua workstation dan server dihubungkan sehingga terbentuk suatu
pola lingkaran atau cincin. Tiapworkstation ataupun server akan menerima dan
melewatkan informasi dari satu komputer ke komputer lain, bila alamatalamat
yang dimaksud sesuai maka informasi diterima dan bila tidak informasi akan
dilewatkan. Kelemahan dari topologi ini adalah setiap node dalam jaringan akan
selalu ikut serta mengelola informasi yang dilewatkan dalam jaringan, sehingga
bila terdapat gangguan di suatu node maka seluruh jaringan akan terganggu.
Sedangkan keunggulannya adalah tidak terjadinya collision atau tabrakan
pengiriman data seperti pada topologi Bus, karena hanya satu node dapat
mengirimkan data pada suatu saat.
Sedangkan komponen software sendiri terdiri dari beberapa komponen,
yaitu :
a) Sistem Operasi Network
Sistem operasi network dibedakan menjadi dua berdasarkan tipe
jaringannya, yaitu sistem jaringanClient-Server dan sistem jaringan
Peer to peer.
Setiap network card akan memiliki driver atau program yang
berfungsi untuk mengaktifkan dan mengkonfigurasi network
adapter tersebut disesuaikan dengan lingkungan dimana network
card tersebut dipasang agar dapat digunakan untuk melakukan
komunikasi data.
c) Protokol Jaringan
TCP/IP (Transmission Control Protocol / Internet Protocol),
dengan protocol ini akan memungkinkan perbedaan dari jenis
komputer dan sistem operasi tidak menjadi masalah yang berarti
dalam berkomunikasi antar komputer.
d) Device Penghubung dalam LAN
Merupakan perangkat-perangkat yang digunakan untuk
menghubungkan antara network satu dengan network yang lain
dalam jaringan. Perangkat-perangkat penghubung dalam LAN
secara umum, yaitu:
Repeater
Menerima sinyal dari satu segmen kabel LAN dan
memancarkannya kembali dengan kekuatan yang sama
dengan sinyal asli pada segmen kabel LAN yang lain.
Bridge
Mirip Repeater namun lebih cerdas, karena bridge
mempelajari setiap alamat Ethernet yang terhubung
Umumnya Bridge digunakan untuk menghubungkan antar
jaringan yang berbeda secara topologi/fisik.
Router
Memiliki kemampuan untuk melewatkan paket IP dari satu
jaringan ke jaringan lain yang mungkin memiliki banyak
jalur diantara keduanya. Umumnya Router digunakan
untuk menghubungkan antar jaringan yang berbeda secara
lojik.
2.1.2 MAN (Metropolitan Area Network)
Cakupan area yang lebih dari LAN adalah MAN, dimana cakupan area
dapat meliputi antar wilayah dalam satu propinsi. MAN merupakan gabungan dari
jaringan-jaringan kecil yang digabungkan menjadi satu area yang lebih besar.
Misalnya jaringan antar kampus dimana beberapa kampus di wilayah tertentu di
dalam sebuah kota besar dihubungkan antara satu dengan yang lainnya. Misalnya
jaringan bank dimana beberapa kantor cabang sebuah bank di dalam sebuah kota
besar dihubungkan antara satu dengan yang lainnya.
2.1.3 WAN (Wide Area Network)
Gabungan dari LAN yang lingkupnya bisa di dalam satu lokasi saja,
sebagai contoh di dalam satu gedung bertingkat dan dapat tersebar di beberapa
lokasi lain yang ada di dunia. Jenis jaringan ini membutuhkan minimal satu server
untuk setiap LAN dan membutuhkan minimal dua server yang mempunyai lokasi
Metropolitan area network atau disingkat dengan MAN. Suatu jaringan
dalam suatu kota dengan transfer data berkecepatan tinggi, yang menghubungkan
berbagai lokasi seperti kampus, perkantoran, pemerintahan, dan sebagainya.
Jaringan MAN adalah gabungan dari beberapa LAN. Jangkauan dari MAN ini
antar 10 hingga 50 km, MAN ini merupakan jaringan yang tepat untuk
membangun jaringan antar kantor-kantor dalam satu kota antara pabrik/instansi
dan kantor pusat yang berada dalam jangkauannya.
2.1.4 Internet
Sekumpulan jaringan yang berlokasi dan tersebar di seluruh dunia yang
saling terhubung dan membentuk satu jaringan besar komputer. Layanan dari
jaringan internet ini biasanya dibatasi, berikut layanan-layanan : FTP, E-Mail,
Chat, Telnet, Conference, News Group, Mailing List. Jaringan internet sendiri
kebanyakan menggunakan protokol TCP/IP, walaupun ada sebagian kecil yang
menggukan protokol jenis lain seprti IPX Novel Netware, Netbios dan
protokol-lainnya.
Secara harfiah, internet ( kependekan dari interconnected - networking )
ialah rangkaian komputer yang terhubung di dalam beberapa rangkaian.
Manakala Internet (huruf 'I' besar) ialah sistem komputer umum, yang
berhubung secara global dan menggunakan TCP/IPsebagai protokol pertukaran
paket (packet switching communication protocol). Rangkaian internet yang
terbesar dinamakan Internet. Cara menghubungkan rangkaian dengan kaedah ini
Internet dijaga oleh perjanjian bi- atau multilateral dan spesifikasi
teknikal (protokol yang menerangkan tentang perpindahan data antara rangkaian).
Protokol-protokol ini dibentuk berdasarkan perbincangan Internet Engineering
Task Force (IETF), yang terbuka kepada umum. Badan ini mengeluarkan
dokumen yang dikenali sebagaiRFC (Request for Comments). Sebagian dari RFC
dijadikan Standar Internet (Internet Standard), oleh Badan Arsitektur Internet
(Internet Architecture Board - IAB).
Protokol-protokol Internet yang sering digunakan adalah seperti IP, TCP
, UDP, DNS, PPP, SLIP, ICMP , POP3, IMAP, SMTP, HTTP, HTTPS, SSH,
Telnet, FTP,LDAP, dan SSL.
Beberapa layanan populer di Internet yang menggunakan protokol di
atas, ialah email / surat elektronik, Usenet, Newsgroup, berbagi berkas (File
Sharing), WWW (World Wide Web), Gopher, akses sesi (Session Access), WAIS,
finger, IRC, MUD, dan MUSH.
Di antara semua ini, email/surat elektronik dan World Wide Web lebih
kerap digunakan, dan lebih banyak servis yang dibangun berdasarkannya, seperti
milis (Mailing List) dan Weblog. Internet memungkinkan adanya servis terkini
(Real-time service), seperti web radio, dan webcast, yang dapat diakses di seluruh
dunia. Selain itu melalui Internet dimungkinkan untuk berkomunikasi secara
langsung antara dua pengguna atau lebih melalui program pengirim pesan instan
seperti Camfrog, Pidgin (Gaim), Trilian, Kopete, Yahoo! Messenger, MSN
2.1.5 Intranet
Jaringan intranet adalah gabungan dari jaringan LAN/WAN dengan
internet. Dilihat dari lingkupnya atau jangkauannya, jaringan ini merupakan
jaringan jenis LAN/WAN yang memberikan layanan seperti layanan internet
kepada terminal clientnya. Perbedaan antara internet dan intranet adalah intranet
hanya melayani satu organisasi saja.
Sebuah intranet adalah sebuah jaringan privat (private network) yang
menggunakan protokol-protokol Internet( TCP / IP ), untuk membagi informasi
rahasia perusahaan atau operasi dalam perusahaan tersebut kepada karyawannya.
Kadang-kadang, istilah intranet hanya merujuk kepada layanan yang terlihat,
yakni situs web internal perusahaan. Untuk membangun sebuah intranet, maka
sebuah jaringan haruslah memiliki beberapa komponen yang membangun
Internet, yakni protokol Internet (Protokol TCP/IP, alamat IP, dan protokol
lainnya), klien dan juga server. Protokol HTTP dan beberapa protokol Internet
lainnya (FTP, POP3, atau SMTP) umumnya merupakan komponen protokol yang
sering digunakan.
Umumnya, sebuah intranet dapat dipahami sebagai sebuah "versi
pribadi dari jaringan Internet", atau sebagai sebuah versi dari Internet yang
dimiliki oleh sebuah organisasi.
2.1.6 Internet Protocol (IP)
Internet protocol (IP) adalah protokol yang memberikan alamat atau
identitas logika untuk peralatan di jaringan. IP menggunakan notas angka
tersebut. IP address disebut alamat logika karena dibuat oleh perangkat lunak,
dimana alamat tersebut secara dinamis apat berubah jika peralatan ditempatkan
pada jaringan yang lain. Berbeda dengan MAC address atau hardware address
yang diberikan secara permanen pada waktu peralatan dibuat.
IP address memiliki tiga fungsi utama yaitu:
- Connectionless – servis yang tidak bergaransi
- Pemecahan (fragmentation) dan penyatuan dari paket-paket
- Fungsi meneruskan paket (routing)
IP header mempunyai elemen yang disebut Time-To-Live (TTL) yang
berguna untuk membatasi lamanya waktu suatu paket dapat beredar di jaringan.
TTL ini berguna jika suatu paket memiliki informasi yang salah sehingga paket
tersebut tidak beredar terus, tetapi dihapuskan jika nilai TTL dari paket telah
dicapai.
Versi IP yang banyak digunakan adalah IP versi 4 (IPv4) yang
didefinisikan pada RFC 791 dan dipublikasikan pada tahun 1981, tetapi akan
digantikan oleh IP versi 6 pada beberapa waktu yang akan datang.
Protokol IP merupakan salah satu protokol kunci di dalam kumpulan
protokol TCP/IP. Sebuah paket IP akan membawa data aktual yang dikirimkan
melalui jaringan dari satu titik ke titik lainnya. Metode yang digunakannya adalah
connectionless yang berarti ia tidak perlu membuat dan memelihara sebuah sesi
koneksi. Selain itu, protokol ini juga tidak menjamin penyampaian data, tapi hal
ini diserahkan kepada protokol pada lapisan yang lebih tinggi (lapisan transport
dalam OSI Reference Model atau lapisan antar host dalam DARPA Reference
2.1.7 Address Resolution Protocol (ARP)
Address Resolution Protocol (ARP) adalah protokol yang mengadakan
translasi dari IP address yang diketahui menjadi hardware atau MAC address.
Adapun kegunaan ARP adalah sebagai berikut:
- Membuat alamat logika seperti IP address tak bergantung pada
peralatan.
- Penggantuan suatu network interface card hanya mengubah MAC
address dan tidak mengubah IP address.
- Paket dapat diteruskan berdasarkan alamat jaringan yang dituju.
- Routing dari IP address dapat dilakukan pada lapisan network.
ARP termasuk jenis protokol broadcast. Untuk menghindarkan trafik,
suatu host biasanya menyimpan informasi ARP di dalam memori (cache) yang
disebut ARP cache, yang digunakan untuk akses yang cepat. Penggunaan ARP
cache ini dengan asumsi bahwa pada umumnya relasi dari MAC address dengan
IP address jarang berubah-ubah.
HUB dan switch dapat meneruskan broadcast sehingga dapat
meneruskan ARP yang diterimanya. Sebaliknya router tidak dapat meneruskan
broadcast sehingga tidak dapat meneruskan informasi ARP yang diterimanya.
ARP didefinisikan di dalam RFC 826. Ketika sebuah aplikasi yang
mendukung teknologi protokol jaringan TCP / IP mencoba untuk mengakses
sebuah host TCP/IP dengan menggunakan alamat IP, maka alamat IP yang
dimiliki oleh host yang dituju harus diterjemahkan terlebih dahulu ke dalam MAC
media transmisi (kabel, radio, atau cahaya), setelah diproses terlebih dahulu oleh
Network Interface Card(NIC). Hal ini dikarenakan NIC beroperasi dalam lapisan
fisik dan lapisan data-link pada tujuh lapis model referensi OSI dan menggunakan
alamat fisik daripada menggunakan alamat logis (seperti halnya alamat IP atau
nama NetBIOS) untuk melakukan komunikasi data dalam jaringan.
Jika memang alamat yang dituju berada di luar jaringan lokal, maka
ARP akan mencoba untuk mendapatkan MAC address dari antarmuka router lokal
yang menghubungkan jaringan lokal ke luar jaringan (di mana komputer yang
dituju berada).
2.1.8 Reserve Address Resolution Protocol (RARP)
Reserve Address Resolution Protocol (RARP) adalah protokol yang
berguna untuk mengadakan translasi dari hardware atau MAC address yang
diketahui menjadi IP address. Router menggunakan RARP untuk mendapatkan
MAC address dari suatu IP address yang diketahuinya.
RARP dapat berupa protokol bootstrap yang memungkinkan suatu
workstation mendapatkan IP address dari suatu bootstrap server dengan
memberitahukan MAC address yang dimilikinya. RARP digunakan oleh
komputer yang belum mempunyai nomor IP. Pada saat komputer dihidupkan
(Power ON), maka komputer tersebut melakukan broadcast ke jaringan untuk
menanyakan apakah ada server yang dapat memberikan nomor IP untuk dirinya.
Contoh untuk server yang memberikan nomor IP adalah DHCP (Dynamic Host
Configuration Protocol). Paket broadcast tersebut dikirim berserta dengan
memberikan nomor IP dan waktu pinjam (leased time). Bila leased time habis
atau komputer dimatikan, maka nomor IP tersebut akan diambil kembali oleh
DHCP Server dan diberikan kepada komputer lain yang membutuhkannya.
Pada dasarnya RARP didesain untuk memecahkan masalah mapping
alamat dalam sebuah mesin/komputer di mana mesin/komputer mengetahui
alamat fisiknya namun tidak mengetahui alamat logikanya. Cara kerja RARP ini
terjadi pada saat mesin seperti komputer atau router yang baru bergabung dalam
jaringan lokal, kebanyakan tipe mesin yang menerapkan RARP adalah mesin yang
diskless, atau tidak mempunyai aplikasi program dalam disk. RARP kemudian
memberikan request secara broadcast di jaringan lokal. Mesin yang lain pada
jaringan lokal yang mengetahui semua seluruh alamat IP akan akan meresponsnya
dengan RARP reply secara unicast. Sebagai catatan, mesin yang merequest harus
menjalankan program klien RARP, sedangkan mesin yang merespons harus
menjalankan program server RARP.
2.1.9 Bootstrap Protocol (BOOTP)
Bootstrap Protocol (BootP) adalah protokol yang digunakan untuk
proses booting dari diskless workstation. Dengan protokol bootstrap ini, suatu IP
address dapat diberikan kesuatu peralatan di jaringan.
Host tanpa harddisk membutuhkan mekanisme untuk boot dengan
diremote melalui sebuah jaringan. BOOTP protocol digunakan untuk meremote
booting melalui jaringan IP. BOOTP memperbolehkan protocol IP minimal
memulai proses download dengan menggunakan kode boot yang dibutuhkan.
BOOTP tidak mendefinisikan cara untuk men-download selesai, tetapi proses ini
biasanya menggunakan TFTP sebagaimana dideskripsikan RFC 906 - Bootstrap
loading menggunakan TFTP. BOOTP memiliki kegunaan yang sama dengan
DHCP, hanya BOOTP didesain untuk manual pre-configuration dari informasi
host di dalam suatu server database, BOOTP dan DHCP didesain agar bisa route
ke jaringan.
2.1.10 Dynamic Host Configuration Protocol (DHCP)
Kelanjutan dari protokol bootstrap adalah Dynamic Host Configuration
Protocol (DHCP), yang dapat memberikan IP address secara otomatis ke suatu
workstation yang menggunakan protokol TCP/IP.
Dynamic Host Configuration Protocol (DCHP) adalah protokol yang
berbasis arsitektur client/server yang dipakai untuk memudahkan pengalokasian
alamat IP dalam satu jaringan. Sebuah jaringan lokal yang tidak menggunakan
DHCP harus memberikan alamat IP kepada semua komputer secara manual. Jika
DHCP dipasang di jaringan lokal, maka semua komputer yang tersambung di
jaringan akan mendapatkan alamat IP secara otomatis dari server DHCP. Selain
alamat IP, banyak parameter jaringan yang dapat diberikan oleh DHCP, seperti
default gateway dan DNS server. DHCP didefinisikan dalam RFC 2131 dan RFC
2132 yang dipublikasikan oleh Internet Engineering Task Force. DHCP
merupakan ekstensi dari protokol Bootstrap Protocol (BOOTP).
DHCP bekerja dengan relasi client-server, dimana DHCP server
client. Dalam memberikan address ini, DHCP hanya meminjamkan (lease) IP
address tersebut untuk suatu periode tertentu. Jika periode tersebut telah dicapai,
maka IP address tersebut dapa diberikan workstation lain yang memerlukan.
Pemberian IP address ini berlangsung secara dinamis. Jika suatu workstation
berada di segmen jaringan yang berbeda, harus dipergunakan DHCP relay agar
workstation tersebut bisa mendapatkan IP address.
Karena DHCP merupakan sebuah protokol yang menggunakan
arsitektur client/server, maka dalam DHCP terdapat dua pihak yang terlibat, yakni
DHCP Server dan DHCP Client.
DHCP server merupakan sebuah mesin yang menjalankan layanan yang
dapat "menyewakan" alamat IP dan informasi TCP/IP lainnya kepada semua klien
yang memintanya. Beberapa sistem operasi jaringan seperti Windows NT Server,
Windows 2000 Server, Windows Server 2003, atau GNU/Linux memiliki layanan
seperti ini.
DHCP client merupakan mesin klien yang menjalankan perangkat lunak
klien DHCP yang memungkinkan mereka untuk dapat berkomunikasi dengan
DHCP Server. Sebagian besar sistem operasi klien jaringan (Windows NT
Workstation, Windows 2000 Professional, Windows XP, Windows Vista, atau
GNU/Linux) memiliki perangkat lunak seperti ini.
DHCP server umumnya memiliki sekumpulan alamat yang diizinkan
untuk didistribusikan kepada klien, yang disebut sebagai DHCP Pool. Setiap klien
kemudian akan menyewa alamat IP dari DHCP Pool ini untuk waktu yang
penyewaan alamat IP tersebut habis masanya, klien akan meminta kepada server
untuk memberikan alamat IP yang baru atau memperpanjangnya.
DHCP Client akan mencoba untuk mendapatkan "penyewaan" alamat IP
dari sebuah DHCP server dalam proses empat langkah berikut:
DHCPDISCOVER: DHCP client akan menyebarkan request secara
broadcast untuk mencari DHCP Server yang aktif.
DHCPOFFER: Setelah DHCP Server mendengar broadcast dari
DHCP Client, DHCP server kemudian menawarkan sebuah alamat
Kepada DHCP client.DHCPREQUEST: Client meminta DCHP
server untuk menyewakan alamat IP dari salah satu alamat yang
tersedia dalam DHCP Pool pada DHCP Server yang bersangkutan.
DHCPACK: DHCP server akan merespons permintaan dari klien
dengan mengirimkan paket acknowledgment. Kemudian, DHCP
Server akan menetapkan sebuah alamat (dan konfigurasi TCP/IP
lainnya) kepada klien, dan memperbarui basis data database
miliknya. Klien selanjutnya akan memulai proses binding dengan
tumpukan protokol TCP/IP dan karena telah memiliki alamat IP,
klien pun dapat memulai komunikasi jaringan. Empat tahap di atas
hanya berlaku bagi klien yang belum memiliki alamat. Untuk klien
yang sebelumnya pernah meminta alamat kepada DHCP server
yang sama, hanya tahap 3 dan tahap 4 yang dilakukan, yakni tahap
pembaruan alamat (address renewal), yang jelas lebih cepat
prosesnya. Berbeda dengan sistem DNS yang terdistribusi, DHCP
beberapa DHCP server, basis data alamat IP dalam sebuah DHCP
Server tidak akan direplikasi ke DHCP server lainnya. Hal ini
dapat menjadi masalah jika konfigurasi antara dua DHCP server
tersebut berbenturan, karena protokol IP tidak mengizinkan dua
host memiliki alamat yang sama. Selain dapat menyediakan alamat
dinamis kepada klien, DHCP Server juga dapat menetapkan sebuah
alamat statik kepada klien, sehingga alamat klien akan tetap dari
waktu ke waktu.
2.1.11 Internet Control Message Protocol (ICMP)
Internet Control Message Protocol (ICMP) adalah protokol yang
berguna untuk melaporkan jika terjadi suatu masalah dalam pengiriman data.
Internet Control Message Protocol (ICMP) adalah salah satu protokol
inti dari keluarga protokol internet. ICMP utamanya digunakan oleh sistem
operasi komputer jaringan untuk mengirim pesan kesalahan yang menyatakan,
sebagai contoh, bahwa komputer tujuan tidak bisa dijangkau.
ICMP berbeda tujuan dengan TCP dan UDP dalam hal ICMP tidak
digunakan secara langsung oleh aplikasi jaringan milik pengguna. salah satu
pengecualian adalah aplikasi ping yang mengirim pesan ICMP Echo Request (dan
menerima Echo Reply) untuk menentukan apakah komputer tujuan dapat
dijangkau dan berapa lama paket yang dikirimkan dibalas oleh komputer tujuan.
Fungsi dari ICMP antara lain:
- Memberitahukan jika ada paket yang tidak sampai tujuan.
- Memberitahukan pengirim bahwa paket telah melewati jumlah hop
maksimum dan akan diabaikan.
- Redirect paket dari gateway ke host.
- Ping menggunakan ICMP echo untuk memeriksa hubungan.
2.2 Komponen Jaringan Komputer
Untuk membangun jaringan baik berbasis Microsoft Windows maupun
jaringan berbasis Linux dan Unix ada beberapa hal penting dan merupakan
kebutuhan wajib. Komponen-komponen yang dimaksud adalah hardware untuk
membangun jaringan itu sendiri. Hardware adalah perangkat keras yang meliputi
beberapa komponen komputer server, komputer client, NIC, HUB, Switch, Kabel,
dan lain-lain:
2.2.1 NIC (Network Interface Card)
NIC adalah kartu jaringan atau LAN Card berupa papan elektronik yang
ditanam atau dipasang di setiap komputer yang akan dihubungkan ke suatu
jaringan. Jaringan ini tidak terbatas pada LAN (Local Area Network) saja bisa juga
Workgroup.
NIC secara fisik umumnya berupa kartu yang dapat ditancapkan ke
dalam sebuah slot dalam motherboard komputer, yang dapat berupa kartu dengan
bus ISA, bus PCI, bus EISA, bus MCA, atau bus PCI Express. Selain berupa
kartu-kartu yang ditancapkan ke dalam motherboard, NIC fisik juga dapat berupa kartu-kartu
eksternal yang berupa kartu dengan bus USB, PCMCIA, bus serial, bus paralel
atau Express Card, sehingga meningkatkan mobilitas (bagi pengguna yang
Kartu NIC Fisik terbagi menjadi dua jenis, yakni Kartu NIC dengan
media jaringan yang spesifik (Media-specific NIC): yang membedakan kartu NIC
menjadi beberapa jenis berdasarkan media jaringan yang digunakan. Contohnya
adalah NIC Ethernet, yang dapat berupa Twisted-Pair (UTP atau STP), Thinnet,
atau Thicknet, atau bahkan tanpa kabel (Wireless Ethernet).Kartu NIC dengan
arsitektur jaringan yang spesifik (architecture-specific NIC): yang membedakan
kartu NIC menjadi beberapa jenis, sesuai dengan arsitektur jaringan yang
digunakan. Contohnya adalah Ethernet, Token Ring, serta FDDI (Fiber
Distributed Data Interface), yang kesemuanya itu menggunakan NIC yang
berbeda-beda. Kartu NIC Ethernet dapat berupa Ethernet 10 Megabit/detik, 100
Megabit/detik, 1 Gigabit/detik atau 10 Gigabit/detik.
Tugas NIC adalah untuk mengubah aliran data paralel dalam bus
komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media
jaringan. Media yang umum digunakan, antara lain adalah kabel UTP Category 5
atau Enhanced Category 5 (Cat5e), kabel fiber-optic, atau radio (jika memang
tanpa kabel).
Komputer dapat berkomunikasi dengan NIC dengan menggunakan
beberapa metode, yakni I/O yang dipetakan ke memori, Direct Memory Access
(DMA), atau memory yang digunakan bersama-sama. Sebuah aliran data paralel
akan dikirimkan kepada kartu NIC dan disimpan terlebih dahulu di dalam memori
dalam kartu sebelum dipaketkan menjadi beberapa frame berbeda-beda, sebelum
akhirnya dapat ditransmisikan melalui media jaringan. Proses pembuatan frame
ini, akan menambahkan header dan trailer terhadap data yang hendak dikirimkan,
Frame-frame tersebut akan kemudian diubah menjadi pulsa-pulsa elekronik
(voltase, khusus untuk kabel tembaga), pulsa-pulsa cahaya yang dimodulasikan
(khusus untuk kabel fiber-optic), atau gelombang mikro (jika menggunakan
radio/jaringan tanpa kabel).
NIC yang berada dalam pihak penerima akan memproses sinyal yang
diperoleh dalam bentuk terbalik, dan mengubah sinyal-sinyal tersebut ke dalam
aliran bit (untuk menjadi frame jaringan) dan mengubah bit-bit tersebut menjadi
aliran data paralel dalam bus komputer penerima. Beberapa fungsi tersebut dapat
dimiliki oleh NIC secara langsung, diinstalasikan di dalam firmware, atau dalam
bentuk perangkat lunak yang diinstalasikan dalam sistem operasi.
Gambar 2.4 NIC (Network Interface Card) 2.2.2 HUB atau Concentrator
Secara sederhana HUB bisa dikatakan suatu perangkat yang memiliki
banyak port yang akan menghubungkan beberapa Node atau titik sehingga
membentuk suatu jaringan pada topologi star. Pada jaringan yang umum dan
sederhana salah satu port menghubungkan HUB tersebut ke komputer Server.
Sedangkan port lainnya digunakan untuk menghubungkan komputer client atau
Dari segi pengelolaan HUB yang ada saat ini ada dua jenis, yaitu
manageable HUB dan unmanageable HUB. Manageable HUB adalah HUB yang
bisa dikelola atau di-manage dengan software yang di bawahnya. Sedangkan
unmanageable HUB cara pengelolaannya dilakukan secara manual.
Gambar 2.5 HUB
HUB hanya memungkinkan pengguna atau user untuk berbagi (share)
jalur yang sama. Kumpulan HUB yang membentuk jaringan disebut "Shared
Ethernet”. Pada jaringan seperti itu, setiap user hanya akan mendapatkan
kecepatan dari bandwidth jaringan yang ada. Misal jaringan yang digunakan
adalah Ethernet 10 Mbps dan pada jaringan tersebut tersambung 20 unit komputer
yang semuanya menggunakan sistem operasi Windows 95/98, maka secara
sederhana jika semua komputer yang terhubung ke jaringan tersebut bersamaan
mengirimkan data, bandwidth rata-rata yang bisa digunakan oleh masing-masing
user tersebut hanya 0.5 Mbps.
2.2.3 Switch
Switch atau lebih dikenal dengan istilah LAN switch merupakan
perluasan dari konsep bridge. Ada dua arsitektur dasar yang digunakan pada
switch, yaitu cut-through dan store-and-forward. Switch cut-through memiliki
kelebihan di sisi kecepatan karena ketika sebuah paket datang, switch hanya
Sedangkan switch store-and-forward merupakan kebalikan dari switch
cut-through. Switch ini menerima dan menganalisa seluruh isi paket sebelum
meneruskannya ke tujuan dan untuk memeriksa satu paket memerlukan waktu,
tetapi ini memungkinkan switch untuk mengetahui adanya kerusakan pada paket
dan mencegahnya agar tidak mengganggu jaringan.
Dengan switch ada beberapa keuntungan karena setiap segmen jaringan
memiliki bandwidth 10 Mbps penuh, tidak terbagi seperti pada "shared network".
Dengan demikian kecepatan transfer data lebih tinggi. Jaringan yang dibentuk
dari sejumlah switch yang saling berhubungan disebut "collapsed backbone".
Gambar 2.6 Switch
2.2.4 Bridge
Bridge merupakan suatu alat yang menghubungkan satu jaringan
dengan jaringan yang lain yang menggunakan protokol yang sama. Sebuah bridge
dapat menghubungkan dua buah segmen ethernet, meneruskan frame dari satu sisi
ke sisi lainnya. Bridge menggunakan alamat sumber untuk mempelajari mesin
yang mana yang terhubung ke segmen tertentu, dan bridge menggabungkan
informasi yang dipelajari dengan alamat tujuan untuk menghilangkan forwarding
jika tidak perlu. Jika dua buah jaringan atau lebih dihubungkan dengan
menggunakan sebuah bridge, maka sistem tersebut dianggap sebagai sistem
Gambar 2.7 Bridge
Bridge menghubungkan segmen-segmen LAN di Data Link layer
pada model OSI. Beberapa bridge mempelajari alamat Link setiap device yang
terhubung dengannya pada tingkat Data Link dan dapat mengatur alur frame
berdasarkan alamat tersebut. Semua LAN yang terhubung dengan bridge
dianggap sebagai satu subnetwork dan alamat Data Link setiap device harus unik.
LAN yang terhubung dengan menggunakan bridge umum disebut sebagai
Extended LAN.
2.2.5 Router
Router merupakan suatu alat ataupun software dalam suatu komputer
yang menghubungkan dua buah jaringan atau lebih yang memiliki alamat jaringan
yang berbeda. Router menentukan akan diarahkan ke titik jaringan yang mana
paket yang ditujukan ke suatu alamat tujuan. Router biasanya berfungsi sebagai
gateway, yaitu jalan keluar utama dari suatu jaringan untuk menuju jaringan di
Gambar 2.8 Router Bekerja pada Network Layer
Router bekerja pada lapisan Network dalam model OSI. Umumnya
router memiliki kecerdasan yang lebih tinggi daripada bridge dan dapat
digunakan pada internetwork dengan tingkat kerumitan yang tinggi sekalipun.
Router yang saling terhubung dalam internetwork turut serta dalam sebuah
algoritma terdistribusi untuk menentukan jalur optimum yang dilalui paket yang
harus lewat dari satu sistem ke sistem lain.
Router dapat digunakan untuk menghubungkan sejumlah LAN sehingga
trafik yang dibangkitkan oleh sebuah LAN terisolasikan dengan baik dari trafik
yang dibangkitkan oleh LAN lain dalam internetwork. Jika dua atau lebih LAN
terhubung dengan router, setiap LAN dianggap sebagai subnetwork yang berbeda.
Keunggulan utama menggunakan bridge dalam membentuk
internetwork adalah tidak terlihat oleh fungsi lapisan Transport dan Network. Dari
sudut pandang lapisan atas jaringan, extended LAN yang dibangun menggunakan
bridge beroperasi sama seperti hubungan data link LAN biasa. Karakteristik
seperti ini bisa menjadi kelemahan jika internetwork tumbuh menjadi lebih besar.
Extended LAN dapat tumbuh menjadi sangat besar sehingga setiap LAN dapat
digunakan untuk menghubungkan LAN-LAN jika memang diinginkan untuk
mengisolasi multicast traffic.
2.3 ARP dan DHCP Pada IPv4
Seperti yang telah disebutkan di atas ARP (Address Resolution Protocol)
bertugas memetakan IP address yang merupakan alamat pada lapisan Network
kedalam MAC address pada lapisan Data Link. ARP bekerja dalam proses
komunikasi node-node di dalam suatu LAN yang terhubung melalui Router.
Protokol ARP hanya bertugas memetakan IP address ke MAC address atau
sebaliknya dari node-node yang terdapat pada segmen jaringan yang lain. Berikut
gambaran dari node-node yang saling terhubung:
Jika pengguna A mengirimkan paket ke pengguna B maka terjadi proses
sebagai berikut. A melakukan queri ke DNS (pada konfigurasi lokal atau server
DNS), dan diperoleh address IP B. Host A membuat frame data dengan IP_B
sebagai nilai dari field tujuan dan melewatkannya ke lapisan IP untuk
ditranmisikan. Lapisan IP mengetahui bajwa alamat tujuan berada dalam jaringan
yang sama. Tetapi A harus menemukan MAC address B. Untuk mendapatkan hal
tersebut, A membroadcast suatu packet yang akan menayakan “Siapa yang
memiliki IP address IP_B?”. Broadcast ini akan sampa pada semua komputer
dalam LAN 1. Hanya komputer B yang akan merespon dengan MAC addressnya,
MAC_B. Jadi kesimpulan dari gambar di atas ARP bekerja dengan pendekatan
request dan reply. Dalam komunikasinya, ARP memanfaatkan 4 pesan (message),
yaitu:
- Arp request. Pesan ini digunakan untuk meminta MAC address
dari suatu IP address. Pesan ini biasanya dibroadcast ke semua
host pada jaringan melalui alamat broadcast ethernet.
- ARP reply. Jawaban dari ARP reques. Setiap host yang menerima
ARP request akan memeriksa reques tersebut untuk mengetahui
apakah dirinya adalah pemiliki IP address yang ada di dalamnya,
jika jawabannya adalah “iya” maka harus memberikan jawaban
berupa pesan ARP reply yang salah satu fieldnya mengandung
MAC address dari IP address yang diminta.
- RARP (Reserve ARP). Pesan ini meminta IP address dari suatu
- RARP reply. Pesan ini merupakan jawaban dari RARP request,
memberikan IP address dari MAC address yang berasosiai.
Host memelihara suatu cache ARP reply untuk meminimalkan jumlah
ARP request yang dibroadcast. Saat menerima suatu ARP reply maka host
melakukan update terhadap cache dengan asosiai IP address ke dalam MAC
address baru. Sehingga jika dalam periode singkat A ingin berkomunikasi dengan
B, ia cukup merujuk ke cache ARP lokal, tidak perlu melakukan broadcast lagi.
Karena protokol ini bersifat stateless, maka pada beberapa implementasi (di
dalam sistem operasi) dimungkinkan terjadinya update terhadap entri di dalam
cache ARP selama penggunaan. Node-node di dalam LAN dengan bebas dapat
mengirimkan pesan ARP Reply ke node lain tanpa melihat apakah node tujuan
telah mengirimkan pesan ARP Request sebelumnya. Ini merupakan titik kunci dari
serangan ARP.
2.3.1 Keamanan ARP
Serangan terhadap ARP berbentuk ARP poisoning. Teknik ini
menggunakan paket ARP Request dan Reply palsu untuk mengupdate cache ARP
dari node target. Node target dibuat yakin bahwa MAC address dari node
penyerang merupakan MAC address dari IP address tertentu yang diharapkan.
Jadi, penyerang dapat mengawasi paket yang dikirim oleh node target ke tujuan
asli karena paket tersebut sebenarnya terkirim ke node penyerang sebelum
dilanjutkan ke penerima sesungguhnya. Teknik ini dikenal juga sebagai ARP
spoofing dan merupakan basis bagi serangan yang lebih kompleks seperti sniffing,
dari serangan ARP adalah penyerang harus mendapatkan akses jaringan dan
mengetahui informasi mengenai IP dan MAC address dari beberapa komputer di
dalam jaringan. Secara garis besar skenario infeksi cache ARP adalah sebagai
berikut:
- Katakan di dalam LAN 1 terdapat node lain bernama H yang akan
melakukan serangan ARP terhadap A dan B. Informasi IP address
dan MAC address ketiga node tersebut adalah A (IP = 10.0.0.2,
MAC = AA:AA:AA:AA:AA:AA) B (IP = 10.0.0.3, MAC =
BB:BB:BB::BB:BB:BB) H (IP = 10.0.0.4, MAC =
HH:HH:HH:HH:HH:HH)
- H mengirimkan suatu pesan ARP Reply ke A mengatakan bahwa IP
address 10.0.0.3 mempunyai MAC address
HH:HH:HH:HH:HH:HH. Karena itu, tabel ARP dari A akan
berupa IP = 10.0.0.3 – MAC = HH:HH:HH:HH:HH:HH.
- H juga mengirimkan pesan ARP Reply ke B mengatakan bahwa IP
address 10.0.0.2 mempunyai MAC address
HH:HH:HH:HH:HH:HH. Tabel ARP di B akan diupdate dengan
Proses infeksi cache ARP dari node A dan B dapat diperlihatkan pada
gambar berikut:
Gambar 2.10 Proses infeksi cache ARP A dan B oleh H
- Pada saat A ingin mengirim suatu pesan ke B, karena MAC
address B dalam tabel ARP A adalah HH:HH:HH:HH:HH:HH
maka A akan mengirimkan ke H, bukan ke B. H menerima pesan
ini, memrosesnya dan kemudian meneruskan ke B.
- Jika B mengirimkan suatu pesan ke A, terjadi proses seperti
sebelumnya.
- Karenanya, H bertindak sebagai man-in-the-middle untuk
menerima dan meneruskan pesan-pesan antara A dan B. H dapat
Dengan kata lain H dapat dikatakan sebagai Man in The Midle, berikut
gambar H sebagai Man in The midle
Gambar 2.11 Host A bertindak sebagai Man in The Midle
2.3.2 AP Isolation
AP Isolation merupakan metode atau teknik untuk mengisolasi antar host
yang terkoneksi dengan Wireless Access Point. Dimana setiap MAC address host
akan dicatat oleh access point mengenai perubahan dan aktifitasnya. Dengan kata
lain AP Isolation tidak memperbolehkan setiap host yang terkoneksi berhubungan
langsung dengan host-host yang lain.
Untuk menyediakan layanan agar setiap host yang saling terhubung
dengan AP Isolation dapat berkomunikasi harus terdapat layanan yang dibuka
tersendiri untuk melayani. Sebagai contoh, host A dan host yang terkoneksi pada
AP Isolation ingin melakukan sharing file. Maka host A dan host B tidak akan bisa
berada dibelakan wireless access point. Secara default AP Isolation tidak akan
mengijinkan host A dan host B berkomunikasi, komunikasi hanya dijinkan oleh
wireless router dari client menuju gateway bukan dari client to client.
Adapun beberapa keuntungan dari adanya AP Isolation adalah sebagai
berikut:
- Komunikasi paket data setiap host terjamin.
- Menghindari pencurian data dari tiap client.
- Sebagai tandingan dari ARP Poisoning
2.3.3 DHCP Snooping
DHCP Snooping adalah fitur keamanan yang dapat memberikan
keamanan dengan menyaring pesan pesan DHCP yang tidak dipercaya. DHCP
Snooping berisi MAC Address, IP Address. Dengan menggunakan interface yang
telah di konfigurasi maka akan bisa menerima pesan dan mengenali pesan yang
yang dapat dipercaya. DHCP Snooping bertindak seperti firewall antara host yang
tidak dipercaya dengan DHCP server. Dengan ini maka dapat memberikan cara
untuk membedakan antara untrusted interface atau interface yang tidak dipercaya
yang terhubung dengan pengguna akhir atau end user, dan interface terpercaya
yang terhubung dengan DHCP server atau switch lain.
2.4 Sniffing
Salah satu serangan yang paling umum pada jaringan lokal, khususnya
pada suatu jaringan yang terkoneksi jaringan wireless. Seorang penyerang
sebagai router jaringan melakukan aksinya melalui ARP poisoning dan kemudian
jaringan dengan mengirim paket yang mengatakan bahwa ia memiliki alamat IP
dari router. Ini berarti bahwa ketika perangkat atau user pada jaringan ini ingin
mengirim paket ke router, mereka malah akan mengirimkan paket ke penyerang.
Hal ini memberikan penyerang mengendalikan cara. Mereka dapat menelusuri
melalui apa pun paket dikirim ke dan dari router dan dapat memodifikasi mereka.
Salah satu yang menarik adalah potongan sebagian besar informasi yang dikirim
melalui cara menyadap paket yang dilakukan oleh penyerang berikut ini akan
jelaskan tentang cara menggunakan program yang indah disebut Ettercap.
Ettercap adalah sebuah alat yang dibuat oleh Alberto Ornaghi (AloR)
dan Marco Valleri (NaGa) dan pada dasarnya adalah sebuah perlengkapan untuk
penyerangan “penengah” pada sebuah LAN. Untuk mereka yang tidak menyukai
perintah berbaris (CLI), alat bantu atau Tools ini disediakan dengan tampilan atau
grafis yang mudah.
Ettercap memungkinkan membentuk serangan melawan protokol ARP
dengan memposisikan diri sebagai “penengah, orang yang ditengah” dan, jika
sudah berada pada posisi tersebut, maka akan memungkinkan untuk :
menginfeksi, mengganti, menghapus data dalam sebuah koneksi
melihat password pada protokol-protokol seperti FTP, HTTP, POP, SSH1,
dan lain-lain.
menyediakan SSL sertifikasi palsu dalam bagian HTTPS pada korban.
Plugin-plugin yang ada juga bisa untuk penyerangan seperti DNS
Spoofing. Apakah itu penyerangan “man in the middle” ? Ini adalah serangan
mesin yang saling berkomunikasi sebagaiman dalam gambar berikut. Sekali
berada dalam posisi ini, pembajak bisa menjalankan banyak serangan-serangan
berbahaya yang berbeda karena dia berada diantara dua mesin secara normal.
Ada beberapa cara serangan untuk menjadi “penengah”, kita akan
melihatnya dalam penuntun ini yang berdasarkan pada Protokol ARP. Protokol
ARP adalah protokol 3 lapis yang digunakan untuk menterjemahkan alamat IP
(contoh: 192.168.1.1) ke alamat kartu jaringan fisik atau alamat MAC (contoh :
0fe1.2ab6.2398). Jika peralatan mencoba mengakses sebuah sumber daya
jaringan, pertama-tama akan mengirim permintaan ke peralatan lain menanyakan
alamat MAC yang berasosiasi dengan IP yang ingin dicapai. Pemanggil akan
menjaga IP – MAC yang berasosiasi dalam cachenya, cache ARP, untuk
mempercepat koneksi baru ke alamat IP yang sama.
Serangan datang jika sebuah mesin menanyakan ke yang lainnya untuk
mencari alamat MAC yang telah berasosiasi dengan sebuah alamat IP. Pembajak
akan menjawab dengan paket-paket palsu bahwa alamat Ipnya telah berasosiasi ke
alamat MAC miliknya dan dengan cara ini, akan “memotong” IP – MAC asli
yang datang dari host yang lain. Serangan ini diarahkan sebagai ARP poisoning
atau ARP Spoofing dan hanya memungkinkan jika pembajak dan korban berada
dalam domain dengan broadcast yang sama yang didefinisikan pada host dengan
alamat IP dan Subnet mask. Contoh : 192.168.1.1 255.255.255.0.
Dalam penuntun ini, kami akan menggunakan studi kasus berikut
dimana sebuah mesin dengan alamat IP 192.168.1.2 memperoleh sumber daya
internet dari jaringan lokal. Setelah serangan ARP poisoning, mesin Ettercap
Sifat-sifat mesin etercape
Setiap kali Ettercap dijalankan, akan menghilangkan IP forwarding pada
kernel dan mulai meneruskan paket-paketnya sendiri.
Etercape bisa menurunkan kinerja jaringan antara dua host karena
paket-paket mesin memproses waktu.
Ettercap membutuhkan tingkatan root untuk membuka soket lapisan Link.
Setelah fase inisialisasi tingkatan root sudah tidak dibutuhkan lagi, cari
Ettercap akan membuangnya pada UID = 65535 (nobody). Ettercap
membuat dan menulis berkas-berkas log, log-log itu harus dijalankan
dalam direktori dengan hak akses yang benar.
2.5 Linux
Linux adalah sistem operasi berbasis UNIX yang dapat berjalan di
berba-gai macam perangkat keras terutama di PC berbasis Intel x86. Dikatakan berbasis
UNIX karena Linux dikembangkan menurut standar yang dimiliki UNIX dan
ke-mampuan yang sama dengan UNIX. Artinya Linux memiliki keke-mampuan baik
sebagai server maupun workstation layaknya UNIX.
Pada awalnya Linux hanya berjalan di platform Intel x86 termasuk AMD
Cyrix dan lainnya. Namun seiring dengan berkembangnya jumlah pengguna
Linux dan para pengembangnya maka sekarang Linux telah berjalan pula pada
MacIntosh (Motorolla), un Sparc, DEC Alpha , Amiga , strongARM dan masih
banyak lagi.
Perkembangan Linux sangat didukung oleh lisensi yang digunakan oleh
Public License memungkinkan suatu aplikasi ( termasuk sistem operasi ) untuk
secara bebas digunakan dan disebarluaskan dimana pengguna/penerima software
berhak menerima kode asal ( source code) dari aplikasi tersebut beserta semua hak
yang diijinkan oleh penulis asli. Aplikasi tersebut dapat dimodifikasi maupun
digunakan dalam aplikasi lain dimana lisensi dari aplikasi perubahan/baru tetap
pada GNU GPL . Penulis asli hanya bertanggungjawab pada kode asli dan tidak
bertanggungjawab terhadap implikasi perubahan yang dilakukan pada aplikasi
tersebut. Penyebarluasan aplikasi yang telah dirubah tetap mencantumkan penulis
asli , kode asli, kode perubahan yang ditambahkan dan penanggungjawab
peruba-han tersebut. Dengan GPL bukan berarti tidak memungkinkan adanya komersial,
paling tidak biaya dapat ditarik dari biaya kopi media distribusi. Jasa layanan
seperti dukungan teknis dapat merupakan produk komersial.
2.5.1 Alasan Pemilihan Linux
Dengan GNU GPL Linux menawarkan sebuah sistem operasi sekelas
UNIX dengan biaya murah. Terutama bagi perusahaan dengan kapital kecil Linux
memberi angin segar terhadap investasi perangkat lunak yang dibutuhkan. Dengan
fasilitas yang dimiliki Linux , maka Linux merupakan alternatif sistem operasi
yang patut dilihat terhadap sistem operasi lainnya seperti Windows NT, UNIX ,
SunOS dan lainnya.
Bagi pengguna UNIX , Linux dapat menjadi personal UNIX yang
digunakan sebagai sarana pemrograman termasuk pemrograman database dan
Linux merupakan sarana yang dapat digunakan untuk mempelajari
lingkungan UNIX yang biasa digunakan oleh perusahaan skala besar. Bagi
perusahaan skala kecil dan menengah , Linux dapat menghemat biaya investasi
UNIX dengan kemampuan sama.
Hampir semua utility UNIX telah di port ke Linux sehingga para
pengguna UNIX dapat menemukan aplikasi yang sama seperti yang biasa mereka
gunakan di UNIX. Perintah dasar ( ls, tr , awk , more ) pada UNIX terdapat pula
pada Linux.
Yang membuat Linux sangat digemari adalah sifatnya yang terbuka :
pemrogram diberi keleluasaan untuk membangun aplikasi besar dari tool-tool
Agar proses yang di inginkan dalam security layer 2 dengan
menggunakan DHCP Snooping terjadi dengan baik dan untuk mengurangi tingkat
kesalahan maka diperlukan sebuah analisa yang dapat mendukung saat proses
implementasi nantinya.
3.1 Analisa Sistem
Berdasarkan pada pokok permasalahan penulis mencoba untuk
menganalisa, merancang dan mengimplementasikan sebuah sistem yang berjalan
pada layer 2 pada lapisan network yang bertujuan untuk mengatasi hal tersebut di
atas serta menjamin kelancaran lalu lintas data yang ada pada jaringan wireless
pada UPT Telematika UPN Veteran Jatim.
Kebutuhan akses jaringan internet di UPN Veteran Jawa Timur
khususnya jaringan yang menggunakan jalur nirkabel atau wifi memanfaatkan
perangkat access point yang terdapat hampir diseluruh area kampus untuk
pendistribusian akses layanan internet.
Mengakomodir kepentingan tersebut penulis menyusun sistem security
yang dikembangkan dengan menggunakan teknologi open source yang dikemas
dengan mengintegrasikan dengan access point Linksys WRT54GL yang nantinya
digunakan sebagai router guna menangani security jaringan pada layer 2. Router
ini nantinya akan melakukan isolasi pada setiap client yang terkoneksi pada super
Agar dapat bertindak sebagaimana kepentingan di atas diperlukan
modifikasi OS yang tertanam di access point tersebut yaitu dengan cara
melakukan flashing ulang firmware yang ada dengan firmware OpenWRT
Backfire. Firmware OpenWRT dapat diunduh secara gratis di situs
http://www.openwrt.org. OpenWRT sendiri merupakan distribusi linux yang
didesain seminimalis mungkin untuk dapat diinstall pada hardware-hardware
tertentu, dalam kasus ini adalah access point.
OpenWRT sendiri merupakan framework yang digunakan untuk
membangun layanan aplikasi tanpa harus membangun ulang firmware secara
keseluruhan yang didukung dengan kemampuan ability for full customization
untuk penggunaan pada perangkat yang tidak dapat dibayangkan sebelumnya.
Prinsip kerja sistem security ini nantinya juga bekerja sebagai layanan
DHCP server yang memberikan IP pada masing-masing client yang terkoneksi
dan melakukan proteksi terhadap ARP pada tiap-tiap client dari serangan ARP
poisoning. ARP posioning sendiri merupakan konsep penyadapan dari dua mesin
atau lebih yang sedang berkomunikasi. Dalam setiap host dan perangkat switch
dalam jaringan menyimpan catatan daftar MAC dan IP address yang disebut
dengan ARP cache. Sistem akan menggunakan ARP cache untuk berhubungan
dengan host lain dalam pertukaran data. Jika alamat tidak terdapat dalam daftar di
memori ARP cache, sistem akan menggunakan ARP untuk mencari MAC address
pada host tujuan dan perangkat switch yang menggunakan ARP table untuk
membatasi trafik hanya pada MAC address yang terdaftar pada port.
Dari permasalahan yang akan dihadapi disini maka dapat digambarkan
