BAB IV
PEMBAHASAN MASALAH
4.1 Sistem yang diusulkan 4.1.1 Prosedur Sistem Usulan
Di dalam prosedur sistem usulan ini pada waktu penyewa datang bagian pendaftaran memberikan formulir pendaftaran segera mencatat data pelanggan dan memberikan faktur pendaftarannya
Penyewa diberi kesempatan untuk menyelesaikan transaksi penyewaan 3 hari sebelum hari pemakaian. Untuk pencarian data penyewa Bagian Administrasi hanya perlu memasukan kode penyewa maka komputerlah yang akan mencari data penyewa itu begitu juga dengan data transaksi hanya perlu memasukan no faktur dan no urut .
Dalam pencetakan faktur pendaftaran bagian administrasi hanya perlu memasukan kode penyewa maka faktur akan tampil dilayar dan siap untuk dicetak. Begitu juga untuk pencetakan faktur transaksi bagian administrasi hanya perlu memasukan no faktur dan no urut.
Laporan yang diberikan kepada pimpinan yaitu laporan bulanan transaksi penyewaan gedung sudah diolah kedalam komputer sehingga bagian administrasi tidak perlu repot lagi menginput nama penyewa satu persatu dalam menyusun laporan bulanan melainkan hanya perlu menentukan awal bulan dan akhir bulan yang akan dijadikan sebagai laporan.

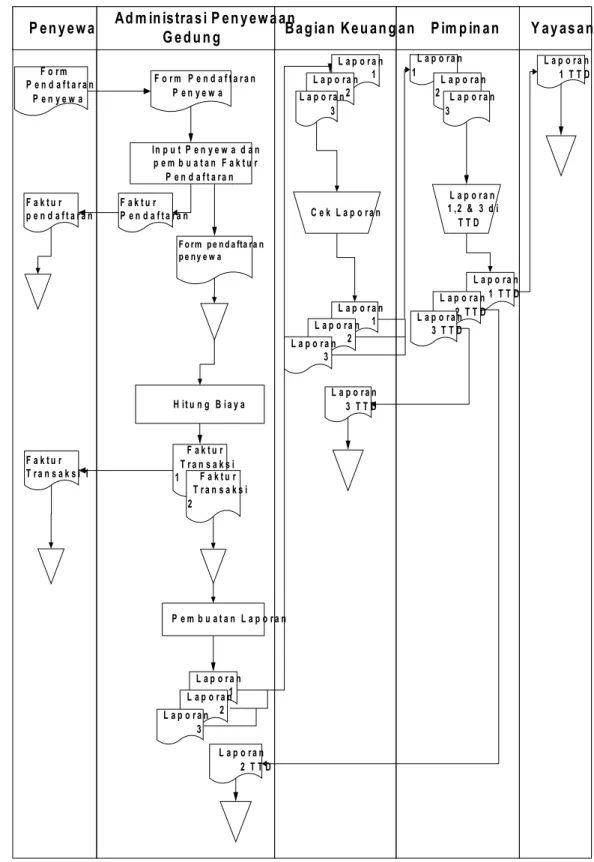

4.1.2 Bagan Alir Dukumen Sistem Usulan Y ay as a n P im p in an Ba g ian Ke u an g an Ad m in istra si P en y ew a an G e d u n g P en y ew a F o r m P e n d a f t a r a n P e n y e w a F o r m P e n d a f t a r a n P e n y e w a F a k t u r T r a n s a k s i 1 L a p o r a n 1 ,2 & 3 d i T T D L a p o r a n 2 T T D F a k t u r T r a n s a k s i 1 L a p o r a n 1 F o rm pe n d a fta ra n p e ny e w a L a p o r a n 2 F a k t u r T r a n s a k s i 2 L a p o r a n 3 L a p o r a n 1 L a p o ra n 2 L a p o ra n 3 C e k L a p o r a n L a p o r a n 1 L a p o ra n 2 L a p o r a n 3 L a p o r a n 1 L a p o ra n 2 L a p o ra n 3 L a p o ra n 1 T T D L a p o ra n 2 T T D L a p o r a n 3 T T D L a p o r a n 1 T T D L a p o r a n 3 T T D In p u t P e n y e w a d a n p e m b u a t a n F a k t u r P e n d a f t a ra n H it u n g B i a y a P e m b u a t a n L a p o r a n F a k t u r P e n d a f t a r a n F a k t u r p e n d a f t a r a n
4.1.2 Diagram Arus Data 1. Diagram Konteks Penyewa Sistem Administrasi Penyewaan Gedung Pimpinan Data penyewa
Faktur transaksi dan faktur pendaftaran
Laporan
Gambar 4.2 Diagram Konteks 2. Diagram Zero P e n y e w a 1 .0 In p u t d a n c e t a k F a k t u r p e n d a f t a r a n p e n y e w a a n 3 .0 P e m b u a t a n la p o r a n p e n y e w a a n 2 .0 H it u n g b ia y a p e n y e w a a n d a n p e m b u a t a n f a k t u r t r a n s a k s i P im p i n a n D a t a p e n y e w a D a t a p e n d a f t a r a nP e n y e w a D a t a p e n y e w a B i a y a P e n y e w a a n D a t a P e m a k a i a n g e d u n g L a p o r a n P e n y e w a a n F a k t u r t r a n s a k s i p e n y e w a a n D a t a p e n d a f t a r a n p e n y e w a , B i a y a p e n y e w a a n d a n D a t a p e m a k a i a n g e d u n g F a k t u r p e n d a f t a r a n P e n y e w a S e w a G e d u n g F o r m p e n d a f t a r a n p e n y e w a a n N o F a k t u r N o U r u t p e n y e w a a n D a t a P e m a k a i a n g e d u n g
4.2 Entity Relationship Diagram
Penyew a Sew a G edung
* K o d e _ P e n y e w a N a m a _ P e n y e w a A l a m a t N o _ T e l e p o n W a k t u K T A H a n d p h o n e U a n g _ P e n d a f t r a n T a n g g a l * N o _ U r u t * * K o d e _ P e n y e w a * * N o _ U r u t * N o _ F a k t u r M u l a i _ S e w a T o t a l _ B i a y a L a m a _ S e w a K o d e _ P o s K T P P e k e r j a a n S e w a _ G e d u n g A k h i r _ s e w a K e te r a n g a n s t a t u s P a j a k K u r s i D e n d a A c a r a L a m a _ P e m a k a i a n M I T a n g g a l _ S e w a

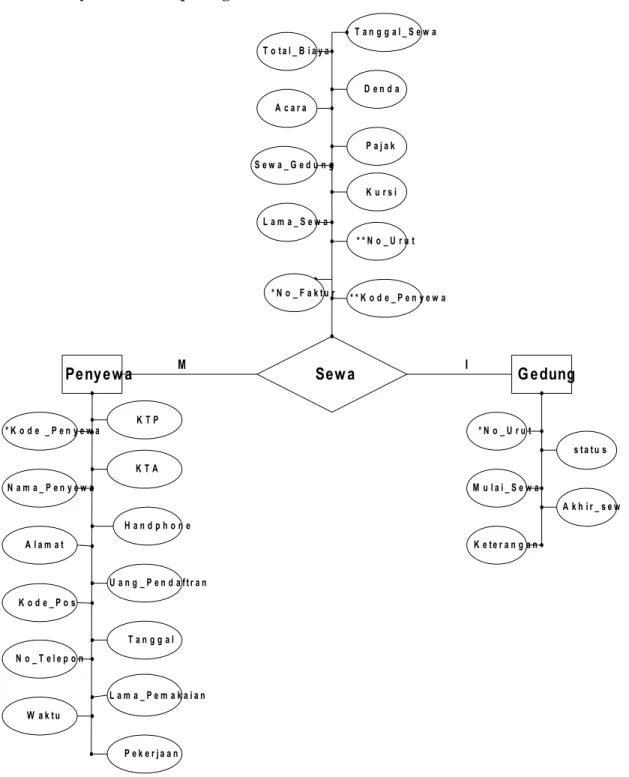

Gambar 4.4 Entity Relationship Diagram ( ERD )
* Kunci Utama (Primary Key) ** Kunci Tamu ( Foreign Key)

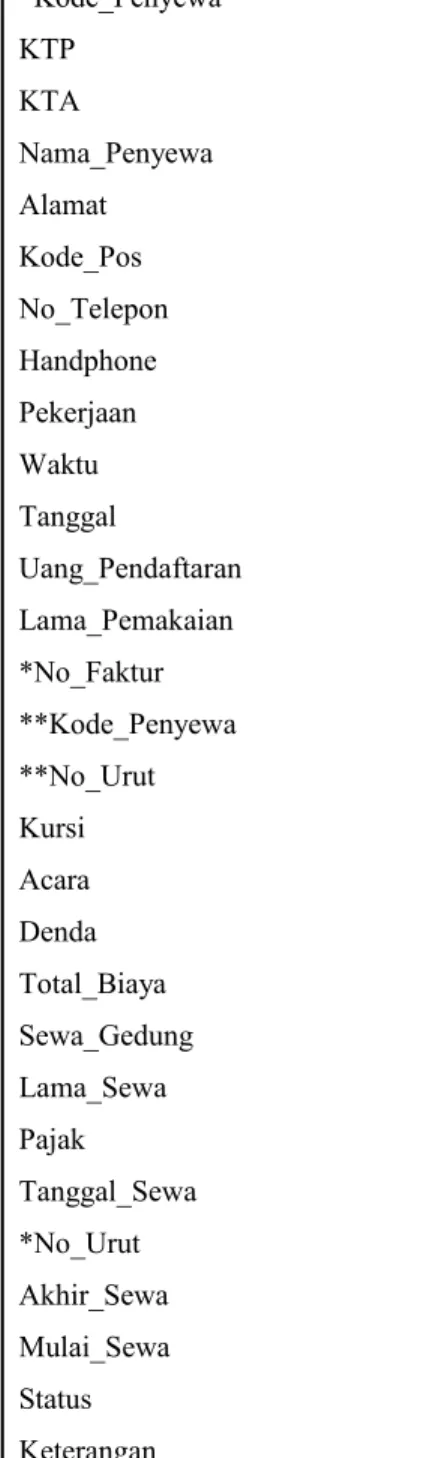

4.3 Normalisasi 1. Bentuk Unnormalisasi *Kode_Penyewa KTP KTA Nama_Penyewa Alamat Kode_Pos No_Telepon Handphone Pekerjaan Waktu Tanggal Uang_Pendaftaran Lama_Pemakaian *No_Faktur **Kode_Penyewa **No_Urut Kursi Acara Denda Total_Biaya Sewa_Gedung Lama_Sewa Pajak Tanggal_Sewa *No_Urut Akhir_Sewa Mulai_Sewa Status Keterangan
1. Bentuk Normal 1 (1NF) Penyewa *Kode_Penyewa KTP KTA Nama_Penyewa Alamat Kode_Pos No_Telepon Handphone Pekerjaan Waktu Tanggal Uang_Pendaftaran Lama_Pemakaian
Tabel 4.2 Bentuk Normal 1 ( 1NF )
Gedung *No_Urut Akhir_Sewa Mulai_Sewa Status Keterangan Sewa *No_Faktur **Kode_Penyewa **No_Urut Lama_Sewa Kursi Sewa_Gedung Pajak Acara Denda Total_Biaya Tanggal_Sewa
3. Bentuk Normal 2 ( 2NF = 3 NF) Penyewa *Kode_Penyewa KTP KTA Nama_Penyewa Alamat Kode_Pos No_Telepon Handphone Pekerjaan Waktu Tanggal Uang_Pendaftaran Lama_Pemakaian Gedung *No_Urut Akhir_Sewa Mulai_Sewa Status Keterangan Sewa *No_Faktur **Kode_Penyewa **No_Urut Lama_Sewa Kursi Sewa_Gedung Pajak Acara Denda Total_Biaya Tanggal_Sewa
Tabel 4.3 Bentuk Normal 2 ( 2NF = 3NF )
4.4 Perancangan Program 1.4.1 Spesifikasi File
Nama File : Penyewa.mdb
Kunci utama (Primary Key) : Kode_Penyewa
Media File : Harddisk
Panjang Record : 174

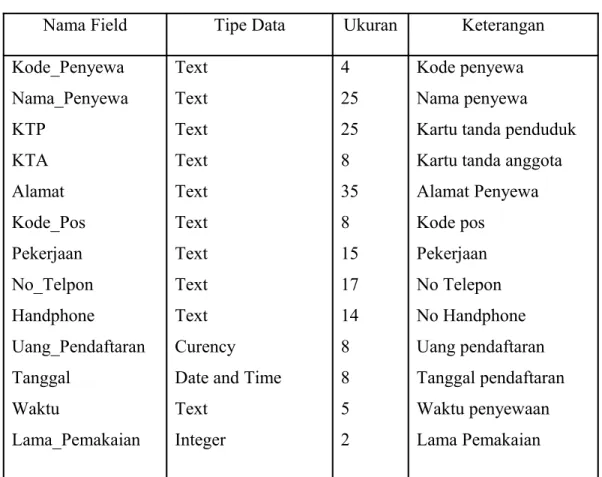

Nama Field Tipe Data Ukuran Keterangan
Kode_Penyewa Nama_Penyewa KTP KTA Alamat Kode_Pos Pekerjaan No_Telpon Handphone Uang_Pendaftaran Tanggal Waktu Lama_Pemakaian Text Text Text Text Text Text Text Text Text Curency Date and Time Text Integer 4 25 25 8 35 8 15 17 14 8 8 5 2 Kode penyewa Nama penyewa Kartu tanda penduduk Kartu tanda anggota Alamat Penyewa Kode pos Pekerjaan No Telepon No Handphone Uang pendaftaran Tanggal pendaftaran Waktu penyewaan Lama Pemakaian

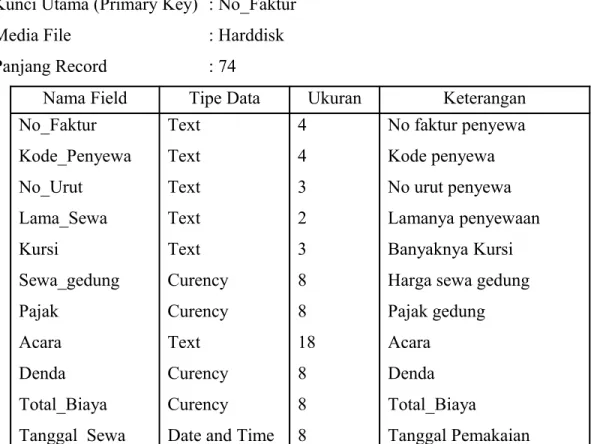

Tabel 4.4 File Penyewa
Nama File : Sewa.mdb
Kunci Utama (Primary Key) : No_Faktur
Media File : Harddisk
Panjang Record : 74
Nama Field Tipe Data Ukuran Keterangan
No_Faktur Kode_Penyewa No_Urut Lama_Sewa Kursi Sewa_gedung Pajak Acara Denda Total_Biaya Tanggal_Sewa Text Text Text Text Text Curency Curency Text Curency Curency Date and Time
4 4 3 2 3 8 8 18 8 8 8 No faktur penyewa Kode penyewa No urut penyewa Lamanya penyewaan Banyaknya Kursi Harga sewa gedung Pajak gedung Acara
Denda Total_Biaya
Tanggal Pemakaian
Nama File : Gedung.mdb Kunci Utama (Primary Key) : No_Urut
Media File : Harddisk
Panjang Record : 46
Nama Field Tipe Data Ukuran Keterangan
No_Urut Status Mulai_Sewa Akhir_Sewa Keterangan Text Text
Date and Time Datae and Time Text 3 12 8 8 15 No urut penyewaan Status penyewa Tanggal mulai sewa Tanggal akhir penyewaan Keterangan

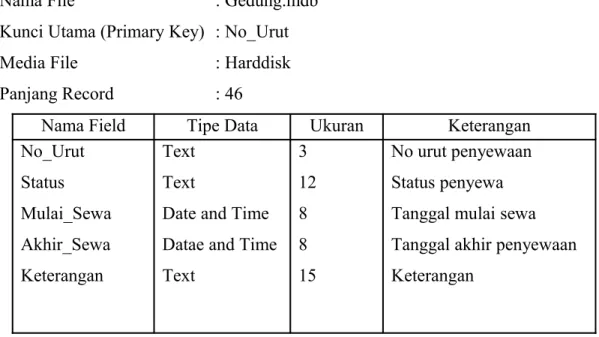

Tabel 4.6 File Gedung
Menu Utama
Pendaftaran PenyewaanTransaksi PencarianData Penyewa Cetak Laporan Bulanan Tutup Program Simpan Reset Cetak Faktur Pendaftaran Selesai Simpan Ubah Hapus Reset Selesai Batal Hitung Hitung Ubah Reset Hapus Selesai Cari Selesai Selesai Informasi Tabel Tabel Data Penyewa Tabel Data Transaksi Tabel Data Faktur Cetak Faktur

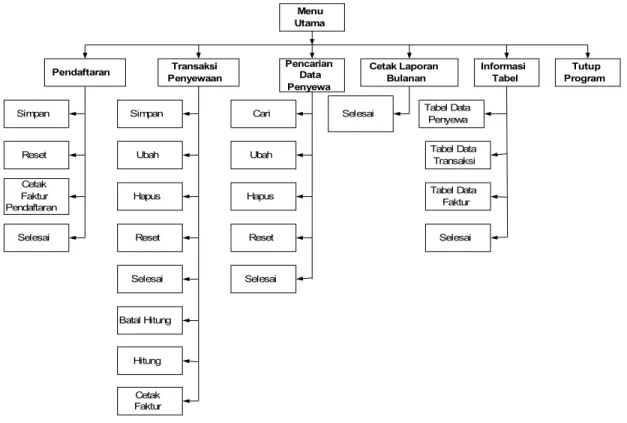

Gambar 4.5 Struktur Menu
4.4.3 Perancangan Input Perancangan Input Login
User Name
Password
OK
Batal
Gambar 4.6 Rancangan Input Login Keterangan :
Didalam form login ini terdapat 2 buah command button yang diberi nama cmd Ok dan cmd Cancel juga terdapat 2 buah label dan 2 buah textbox yatu lblnama, lbl password, txtusername dan txtpassword.
Perancangan Form Sambutan
SISTEM ADMINISTRASI PENYEWAAN GEDUNG SEMINAR BALAI PRAJURIT ARDHYA GARINI
Gambar
Di Susun Sebagai Syarat LULUS Sidang Diploma III STMIK Jakarta STI & K
Nama : Heru Kuncoro Kelas / NPM: 308 /30402157 Jurusan : Manajemen Informatika
DI Susun Oleh
Dilarang Mengcopy Isi Keseluruhan Program Tanpa ijin Dari Pembuat
Keterangan :
Dalam form sambutan ini berisikan judul program alasan pembuatan program serta nama pembuat program. Dalam form ini terdapat 2 buah frame, 6 buah label dan sebuah image.
Perancangan Input Menu Utama
PENYEWAAN GEDUNG SEMINAR BALAI
PRAJURIT ARDHYA GARINI
MENU
KELUAR
PendaftaranTransaksi penyewaan Tabel Data Informasi
Pencarian Data Penyewa Cetak Laporan Bulanan
Jalan . LANUD Halim Perdana Kusuma
Jakarta Timur
Gambar 4.8 Rancangan Menu Utama Keterangan :
Dalam form menu terdapat 7 buah command button dan 2 buah label. Command button 1 (cmd menu) Menu untuk memanggil semua menu yang tersembunyi cmdpendaftaran untuk memenggil form pendaftaran, cmdtransaksi untuk memanggil form transaksi penyewaan, cmd informasi untuk menampilkan form table informasi penyewaan, cmdcaripenyewa untuk menampilkan form pencarian data penyewa, cmdcetaktransaksi yang digunakan untuk memanggil form laporan transaksi bulanan. Disamping itu juga ditampilkan status bar yang digunakan sebagai informasi tanggal, jam dan status tombol yang ada dikeyboard.
PENDAFTARAN PENYEWAAN GEDUNG
Tanggal Kode Penyewa
1.Umum 2.Anggota No.KTA No.Ktp Alamat Nama Penyewa Handphone Uang Pendaftaran Kode Pos No.Telepon Pekerjaan Lama Pemakaian Waktu 1.Pukul 10.00 - 11.00 7.Pukul 16.00 - 17.00 2.Pukul 11.00 - 12.00 8.Pukul 17.00 - 18.00 3.Pukul 12.00 - 13.00 9.Pukul 18.00 - 19.00 4.Pukul 13.00 - 14.00 10.Pukul 19.00 - 20.00 5.Pukul 14.00 - 15.00 11.Pukul 20.00 - 21.00 6.Pukul 15.00 - 16.00 12.Pukul 21.00 - 22.00 SIMPAN CETAK FAKTUR SELESAI RESET
Gambar 4.9 Rancangan Input form pendaftaran penyewa Keterangan :
Dalam form pendaftaran ada 12 textbox yang digunakan sebagai tempat untuk mengisi data-data penyewa, juga terdapat 1 buah dtpicker yang berfungsi sebagai alat untuk menentukan tanggal dan juga terdapat 4 buah command button yaitu cmd simpan, cmdreset,cmdcetakfaktur, cmdkeluar dan juga ditampilkan status bar sebagai informasi tanggal, jam dan status tombol yang menyala yang ada dikeyboard.
TRANSAKSI PENYEWAAN GEDUNG T a n g g a l K o d e P e n y e w a N o . F a k t u r A la m a t N a m a P e n y e w a H p A c a ra K o d e P o s N o . T e le p o n P e k e rja a n S I M P A N N o . U ru t M u la i S e w a W a k t u P e n y e w a a n A k h ir S e w a L a m a P e m a k a ia n H a ri P a ja k T o t a l B ia y a K u rs i L a m a S e w a J u m la h k u rs i J a m H I T U N G K e t e ra n g a n D e n d a S e w a G e d u n g S t a t u s H A P U S C E T A K F A K T U R H I T U N GB A T A L S E L E S A I U B A H R E S E T
Gambar 4.10 Rancangan input form transaksi penyewaan Keterangan :
Di dalam form transaksi penyewaan terdapat26 label dan 20 textbox fungsi textbox sebagai tempat untuk meletakan inputan penyewa juga terdapat 3 buah dtpicker sebagai alat inputan tanggal.
Dan juga terdapat 8 command button yaitu cmd simpantrans, cmdubahtransa, cmd resettrans, cmdhapustrans, cmdcetaktrans, cmdbatal, cmdhitung dan cmdselesai juga ditampilkan status bar sebagai informasi tanggal, jam dan status tombol yang menyala yang ada dikeyboard
PENCARIAN DATA PENYEWA
Masukan Kode Penyewa
CARI No.KTA No.Ktp Alamat Nama Penyewa Handphone Uang Pendaftaran Kode Pos No.Telepon Pekerjaan Lama Pemakaian Waktu UBAH HAPUS SELESAI RESET
Tanggal Pendaftaran Kode Penyewa
Gambar 4.11 Rancangan input form pencarian data penyewa Keterangan :
Rancangan form pencarian data penyewa hampir sama dengan form pendaftaran penyewa hanya saja ditambahkan dengan label masukan kode penyewa dalam txtkode dan command button cmdcari, cmdubah, cmdhapus dan status bar.
TABEL INFORMASI PENYEWAAN GEDUNG
D A T A F A K T U R D A T A T R A N S A K S I D A T A P E N Y E W A
T A M P I L K A N D A T A
S E L E S A I
Gambar 4.12 Rancangan input form table informasi penyewa Keterangan :
Perancangan form table informasi penyewa menggunakan sebuah sstab dan 3 buah dbgrid juga terdapat 4 buah command button yaitu 3 buah cmdtampilkan data dan 1 buah cmdselesai form ini juga menggunakan status bar seperti form lainnya.
LAPORAN BULANAN TRANSAKSI PENYEWAAN
Tang gal Mu lai
S E LE S AI Tang gal Akhir
[ LAPORAN TRANSAKSI ]
Gambar 4.13 Rancangan input form cetak laporan bulanan transaksi Keterangan :
Dalam form laporan bulanan transaksi penyewaan ini terdapat 2 buah label dan 2 buah combo box yaitu cboawal dan cboakhir serta 1 buah tombol command button yaitu cmdselesai.
A.Perancangan Output Faktur Pendaftaran
Gedung Seminar Balai Prajurit Ardhya Garini Jalan LANUD Halim Perdana Kusuma
Jakarta Timur 13610
Kode Penyewa : xxxx
KTP : xxxxxxxxxxxxxxxxxxxxx
KTA : xxxxxxxx TanggalCetak : dd/mm/yyyy
Bag.Administrasi
Gambar 4.14 Rancangan Output Faktur Pendaftaran
B.Perancangan Output Faktur Transaksi
YAYASAN ARDHYA GARINI
Faktur Pendaftaran
Nama Penyewa Alamat Uang Pendaftaran Lama Pemakaian
Gedung Seminar Balai Prajurit Ardhya Garini Jalan LANUD Halim Perdana Kusuma
Jakarta Timur 13610
Kode Faktur : xxxx
Tanggal Pendaftaran : dd/mm/yyyy
Mulai Sewa : dd/mm/yyyy
Akhir Sewa : dd/mm/yyyy
Bag.Admistrasi
Gambar 4.15 Rancangan Output Faktur Transaksi
4.4.5 Konfigurasi Komputer
Faktur Transaksi
Nama Penyewa Acara Status Denda
xxxxxxxxxxxxxxxxx xxxxxxxxxxx xxxxxxx xxxxxxx xxxxxxxxx YAYASAN ARDHYA GARINI
Procesor : Pentium II atau lebih
Memori : 64 Mb
Hardisk : 5 GB atau Lebih
VGA : Onboard (8Mb)
Sound card : Onboard
