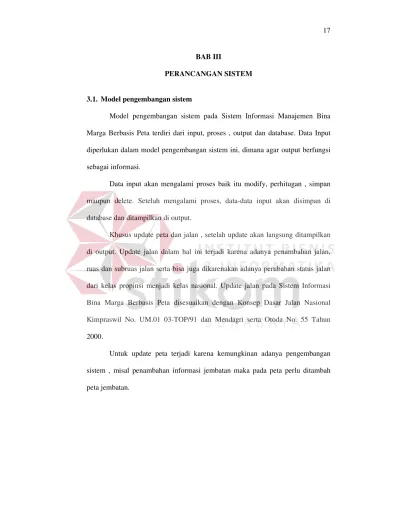

BAB III
PERANCANGAN SISTEM
3.1. Model pengembangan sistem
Model pengembangan sistem pada Sistem Informasi Manajemen Bina Marga Berbasis Peta terdiri dari input, proses , output dan database. Data Input diperlukan dalam model pengembangan sistem ini, dimana agar output berfungsi sebagai informasi.
Data input akan mengalami proses baik itu modify, perhitugan , simpan maupun delete. Setelah mengalami proses, data-data input akan disimpan di database dan ditampilkan di output.
Khusus update peta dan jalan , setelah update akan langsung ditampilkan di output. Update jalan dalam hal ini terjadi karena adanya penambahan jalan, ruas dan subruas jalan serta bisa juga dikarenakan adanya perubahan status jalan dari kelas propinsi menjadi kelas nasional. Update jalan pada Sistem Informasi Bina Marga Berbasis Peta disesuaikan dengan Konsep Dasar Jalan Nasional Kimpraswil No. UM.01 03-TOP/91 dan Mendagri serta Otoda No. 55 Tahun 2000.
Untuk update peta terjadi karena kemungkinan adanya pengembangan sistem , misal penambahan informasi jembatan maka pada peta perlu ditambah peta jembatan.

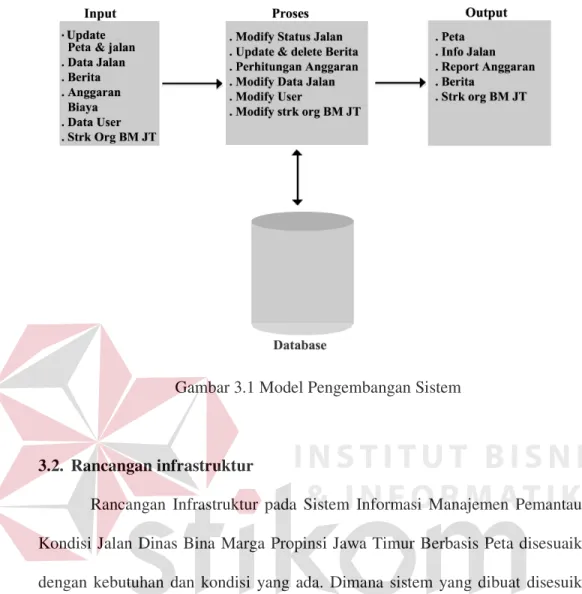

Gambar 3.1 Model Pengembangan Sistem
3.2. Rancangan infrastruktur
Rancangan Infrastruktur pada Sistem Informasi Manajemen Pemantauan Kondisi Jalan Dinas Bina Marga Propinsi Jawa Timur Berbasis Peta disesuaikan dengan kebutuhan dan kondisi yang ada. Dimana sistem yang dibuat disesuikan dengan proses yang akan dilakukan dan media yang akan digunakan.
Pada rancangan infrastruktur, BPJ01 sampai BPJ12 diberi hak untuk mengakses data di intranet berdasar pada user login yang diberikan, hal ini digunakan untuk menjaga keamanan data. Bina Marga sebagai administrator bisa mengakses database dan webserver (peta) . Pada webserver Bina Marga melakukan update peta dan jalan.

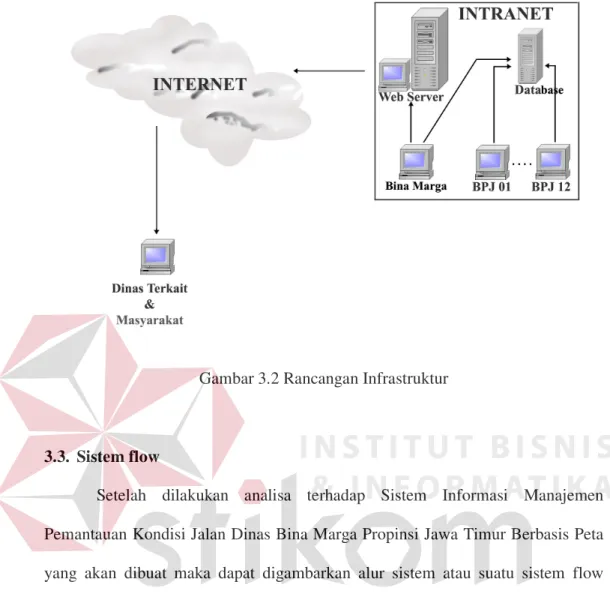

Gambar 3.2 Rancangan Infrastruktur
3.3. Sistem flow
Setelah dilakukan analisa terhadap Sistem Informasi Manajemen Pemantauan Kondisi Jalan Dinas Bina Marga Propinsi Jawa Timur Berbasis Peta yang akan dibuat maka dapat digambarkan alur sistem atau suatu sistem flow sebaga berikut :
Mulai Keyword Login Ijin Akses Tidak Ferifikasi A Ya
PEGAWAI BPJ BINA MARGA TK I DATA
B

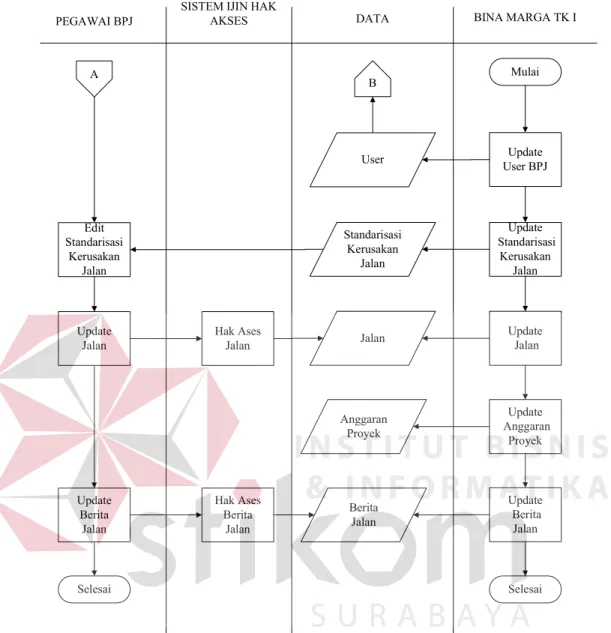

A Update Jalan Update User BPJ Update Standarisasi Kerusakan Jalan Standarisasi Kerusakan Jalan Edit Standarisasi Kerusakan Jalan
PEGAWAI BPJ DATA BINA MARGA TK I
B Mulai Update Anggaran Proyek Update Berita Jalan Update Berita Jalan SISTEM IJIN HAK
AKSES Hak Ases Jalan Hak Ases Berita Jalan Update Jalan Selesai Selesai User Jalan Anggaran Proyek Berita Jalan
PEGAWAI BPJ Mulai Alamat Email SISTEM INFORMASI BINA MARGA Pertanyaan, Jawaban & Informasi Kirim SUMBER INFORMASI BINA MARGA Email Email Balasan Kirim Selesai Email Selesai

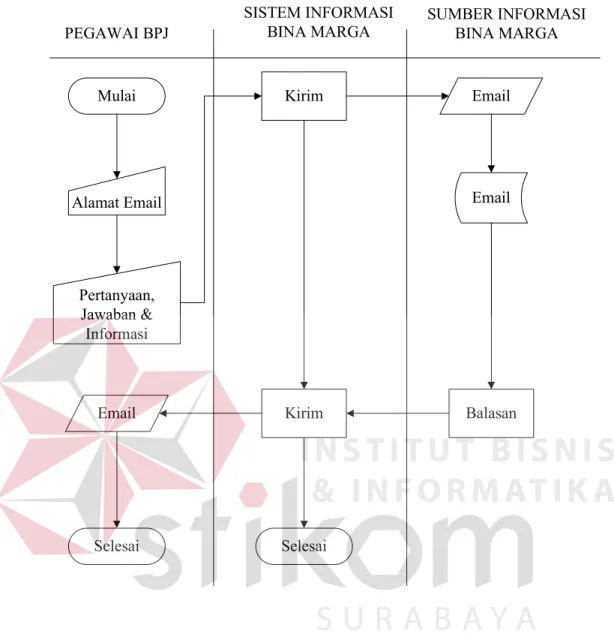

Gambar 3.5 Sistem Flow Proses Email
3.4. Data flow diagram
DFD adalah diagram yang menggambarkan hubungan atau alur proses diantara komponen-komponen suatu sistem dimana alur-alur tersebut menunjukkan perlakuan yang dialami oleh data serta perlakuan komponen terhadap komponen proses yang lain.
A. Context diagram
Context diagram merupakan gambaran menyeluruh mengenai alur suatu sistem yang digambarkan secara sederhana.context diagram dari Sistem Informasi Manajemen Pemantauan Kondisi Jalan Dinas Bina Marga Propinsi Jawa Timur Berbasis Peta dapat dilihat pada gambar dibawah ini.
Berita BPJ
Modify Oleh User
Ferifikasi User
Login
Pengalokasian Anggaran Perubahan Peta JLN
Informasi Kondisi Jalan
Redevelopment Peta JLN Memeriksa Besar Anggaran
Ijin Hak Akses
0 Sistem Informasi Manajemen Dinas Bina Marga + Pegawai BPJ Peta Jalan Anggaran
Gambar 3.6 Context Diagram
B. DFD level 0
DFD level 0 merupakan Breakdown dari context diagaram. Terdapat lima proses yaitu : proses pemberitahuan, proses login, proses manajemen, proses pemantauan kondisi jalan, proses pengalokasian anggaran.
Edit RFKB
Create & Modifikasi RFKB Edit LRABRBB
Create & Modifikasi LRABRBB Edit RAPT Create & Modifikasi RAPT Edit RKK
Create & Modifikasi RKK Berita BPJ Delete Update Create Info Berita Create Intersection JLN Create JlnRuas Modify Oleh User
Modify Oleh Administrator Modify Oleh Administrator
Edit JlnRuas Modify JlnRuas
Edit Intersection JLN Modify Intersection JLN Edit Hasil Ferifikasi
Ferifikasi Hak Akses BPJ dg User Info Akses
Modify & create User Edit User
Ferifikasi User Login
Pengalokasian Anggaran Perubahan Peta JLN
Informasi Kondisi Jalan
Redevelopment Peta JLN
Memeriksa Besar Anggaran Ijin Hak Akses
Pegawai BPJ Peta Jalan Anggaran 1 Proses Pemantauan Kondisi Jalan + 3 Proses Pengalokasian Anggaran + 2 Proses Manajement + 4 Proses Login 1 User 2 BPJ 3 JlnRuas 4 JlnIntSect 5 Proses Pemberitaan + 5 Berita 6 RKK 7 RAPT 8 LRABRBB 9 RFKB

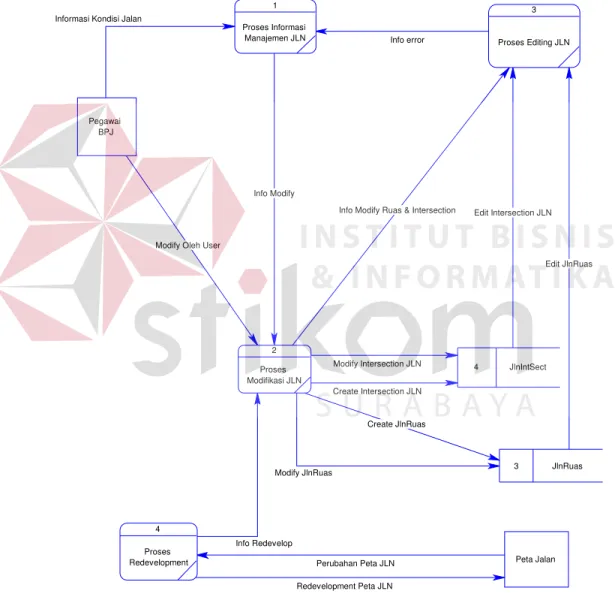

C. DFD level 1 proses 1 pemantauan kondisi jalan
Pada DFD level 1 proses 1 pemantauan kondisi jalan merupakan dekomposisi dari proses 1 pemantauan kondisi jalan yang mana dari dekomposisi ini terdapat empat proses yaitu : proses 1.1 informasi manajement jln, proses 1.2 modifikasi jln, proses 1.3 editing jln dan proses 1.4 redevelopment
Info error
Info Redevelop
Info Modify Ruas & Intersection Info Modify
Create Intersection JLN
Create JlnRuas Modify Oleh User
Edit JlnRuas
Modify JlnRuas
Edit Intersection JLN
Modify Intersection JLN
Perubahan Peta JLN Informasi Kondisi Jalan
Redevelopment Peta JLN Peta Jalan Pegawai BPJ 4 JlnIntSect 3 JlnRuas 1 Proses Informasi Manajemen JLN 2 Proses Modifikasi JLN 3 Proses Editing JLN 4 Proses Redevelopment
D. DFD level 1 proses 2 manajement
Pada DFD level 1 proses 2 manajement merupakan dekomposisi dari proses 2 manajement yang mana dari dekomposisi ini terdapat dua proses yaitu : Proses 2.1 sistem informasi manajement, dan proses 2.2 manajement user akses.
User Akses Edit Hasil Ferifikasi
Ferifikasi Hak Akses BPJ dg User Modify & create User
Ijin Hak Akses Pegawai BPJ 1 User 2 BPJ 1 Sistem Informasi Manajement 2 Manjement User Akses
Gambar 3.9 DFD level 1 Proses 2 Manajement
E. DFD level 1 proses 3 pengalokasian anggaran
Pada DFD level 1 proses 3 pengalokasian anggaran merupakan dekomposisi dari proses 3 pengalokasian anggaran yang mana dari dekomposisi ini terdapat enam proses yaitu : proses 3.1 manajement anggaran, proses 3.2 view anggaran, proses 3.3 RKK (rekapitulasi kemajuan keuangan), proses 3.4
LRABRBB(laporan realisasi anggaran belanja rutin bagian bulan), proses 3.5 RFKB(realisasi fisik dan keuangan bulan) dan proses 3.6 RAPT (proyek APBD pembangunan triwulan). View Anggaran Pengalokasian RAPT Pengalokasian RFKB Pengalokasian LRABRBB Pengalokasian RKK Edit RFKB Create & Modifikasi RFKB
Edit LRABRBB Create & Modifikasi LRABRBB
Edit RAPT Create & Modifikasi RAPT
Edit RKK
Create & Modifikasi RKK
Pengalokasian Anggaran
Memeriksa Besar Anggaran Anggaran 6 RKK 7 RAPT 8 LRABRBB 9 RFKB 4 Proses LRABRBB 1 Proses Manajement Anggaran 2 View Anggaran 3 Proses RKK 6 Proses RAPT 5 Proses RFKB
F. DFD level 1 proses 5 pemberitaan
Pada DFD level 1 proses 5 pemberitaan merupakan dekomposisi dari proses 5 pemberitaan yang mana dari dekomposisi ini terdapat dua proses yaitu : proses 5.1 upload berita, dan proses 5.2 hapus berita.
Berita yg Dihapus Info Hapus Berita
Delete Berita BPJ Create Update 5 Berita 5 Berita Pegawai BPJ 1 Upload Berita 2 Proses Hapus Berita
Gambar 3.11 DFD level 1 Proses 5 Pemberitaan
3.5. Entity relantionship diagram (ERD)
ERD merupakan gambaran struktur dan hubungan (relantionship) data base dalam suatu sistem. Dalam Sistem Informasi Manajemen Pemantauan Kondisi Jalan Dinas Bina Marga Propinsi Jawa Timur Berbasis Peta penulis mengambarkan ERD sebagai berikut :
Berit a Us er Berit a J al an J al an BPJ Us er BPJ Intersec ti on JlnIntSect Kondisi Warna JlnRuas KodeRuas NamaRuas Status Fungsi KotaAcuan KmAwal KmAkhir Panjang OK User Id User UserName Password Authorize BPJ KodeBPJ NamaBPJ Berita Id Berita Gambar Tanggal Judul forma ID Tanggal Kode Proyek Proyek APBD PAPBD RealBT RealBSUUDP ProsesBT Keterangan Fisik NonFisik Realisasi ProsesBSUUDP forma1 ID Tanggal Kode Proyek Proyek Kegiatan Masalah Tindaklanjut Pihakpenyelesai formi ID Tanggal Uraian APBD PAPBD ProsesBSUUDP ProsesBT RealBSUUDP RealBT Penyerapan Realisasi Keterangan formrfk Tanggal Uraian Kode Proyek Lokasi Statusproyek JumlahKec Biaya Volume KodeMasalah RealisasiKeuangan RealisasiFisik Biayadetail ID Keterangan stukorg Id Jabatan Nama Photo
ID_USER = ID _USER
KODERU AS = KOD ERUASID = ID KODEBPJ = K ODEB PJ
KO DEBP J = K ODEB PJ
KO DERU AS = KOD ERUA S
JLNINTSECT KONDI SI varchar(10 KODERUAS char(5) WARNA varchar(15) JLNRUAS KODERUAS v archar(10) KODEBPJ v archar(5) ID v archar(5) NAMARUAS v archar(75) STATUS char(1) FUNGSI char(1) KOTAACUAN char(5) KMAWAL double(6,2) KMAKHIR double(6,2) PANJANG double(6,2) OK enum(Y ,T) USER ID_USER int (10)unsigned KODEBPJ varchar(5) USERNAME char(15) PASSWORD char(10) AUTHORIZE char(1) BPJ KODEBPJ v archar(5) NAMABPJ v archar(15) BERITA ID int (10) unsigned KODERUAS v archar(10) ID_USER v archar(5) BERITA v archar(250) GAMBAR v archar(150) TANGGAL date JUDUL char(20)
Gambar 3.13 ER-Diagram Phisical Data Model
3.6. Struktur file
Struktur file pada Sistem ini berdasarkan ER_Diagram pada gambar 3.12 adalah sebagai berikut :
A.Database bpj
Nama Table : BPJ
Fungsi : Untuk mencatat data-data BPJ Table 3.1 : Table BPJ
Field Type Null Key Default Extra
KodeBPJ Varchar(5) Pri
B.Database user
Nama Table : User
Fungsi : Untuk mencatat data-data User Table 3.2 : Table User
Field Type Null Key Default Extra
ID Int(10)unsigned Pri
Username Varchar(15) Yes Null
Password Char(10) Yes Null
Authorize Char(1) Yes Null
KodeBPJ Varchar(5) Yes Null
C.Database jlnruas
Nama Table : Jlnruas
Fungsi : Untuk mencatat data-data Jlnruas Table 3.3 : Table Jlnruas
Field Type Null Key Default Extra
KodeBPJ Varchar(5) Yes Null
SubBPJ Varchar(100) Yes Null
KodeRuas Varchar(10) Pri
NamaRuas Varchar(75) Yes Null
Status Char(1) Yes Null
Fungsi Char(1) Yes Null
KotaAcuan Varchar(5) Yes Null
KmAwal Double(6,2) Yes Null
KmAkhir Double(6,2) Yes Null
Panjang Double(6,2) Yes Null
D.Database jlnIntSect
Nama Table : JlnIntSect
Fungsi : Untuk mencatat data-data intersection jalan Table 3.4 : Table JlnIntSect
Field Type Null Key Default Extra
KodeRuas Varchar(10) Yes Mul Null
KmAwal Double(6,2) Yes Null
KmAkhir Double(6,2) Yes Null
Panjang Double(6,2) Yes Null
Kondisi Char(1) Yes Null
Warna Varchar(15) Yes Null
Keterangan Text Yes Null
E.Database strukorg
Nama Table : Strukorg
Fungsi : Untuk mencatat data-data struktur organisasi Table 3.5 : Table Strukorg
Field Type Null Key Default Extra
Id Varchar(6) Yes Null
Jabatan Varchar(15) Yes Null
Nama Varchar(50) Yes Null
F. Database berita
Nama Table : Berita
Fungsi : Untuk mencatat data-data berita Table 3.6 : Table Berita
Field Type Null Key Default Extra
Id Int(10)unsigned Pri
Tanggal Date Yes Null
KodeRuas Varchar(10) Yes Null
Judul Varchar(150) Yes Null
Berita Text Yes Null
Gambar Varchar(150) Yes Null
G.Database rekapitulasi kemajuan keuangan Nama Table : forma
Fungsi : Untuk mencatat data-data rekapitulasi kemajuan keuangan
Table 3.7 : Table forma
Field Type Null Key Default Extra
Id Int(11) Pri Auto_increment
Tanggal Date yes
KodeProyek Varchar(25) yes
Proyek Text yes
APBD Int(10)unsigned yes RAPBD Int(10)unsigned yes RealBT Int(10)unsigned yes RealBSUUDP Int(10)unsigned yes ProsesBT Int(10)unsigned yes ProsesBSUUDP Int(10)unsigned yes Realisasi Int(10)unsigned yes NonFisik Double(6,2) yes
Fisik Double(6,2) yes
H.Database proyek APBD pembangunan triwulan Nama Table : forma1
Fungsi : Untuk mencatat data-data proyek APBD pembangunan triwulan
Table 3.8 : Table forma1
Field Type Null Key Default Extra
Id Int(11) Pri Auto_increment
Tanggal Date Yes
KodeProyek Varchar(25) Yes
Proyek Text Yes
Kegiatan Text Yes
Masalah Text Yes
TindakLanjut Text Yes
PihakPenyelesai Text Yes
I. Database laporan realisasi anggaran belanja rutin bagian bulan Nama Table : formai
Fungsi : Untuk mencatat data-data realisasi anggaran belanja rutin bagian bulan
Table 3.9 : Table formai
Field Type Null Key Default Extra
Id Int(11) Pri Auto_increment
Tanggal Date Yes
Uraian Text Yes
APBD Int(10)unsigned Yes PAPBD Int(10)unsigned Yes RealBT Int(10)unsigned Yes RealBSUUDP Int(10)unsigned Yes ProsesBT Int(10)unsigned Yes ProsesBSUUDP Int(10)unsigned Yes Realisasi Int(10)unsigned Yes Penyerapan Double(6,2) Yes
J. Database Realisasi Fisik dan Keuangan Bulan Nama Table : formafrk
Fungsi : Untuk mencatat data-data realisasi fisik dan keuangan bulan
Table 3.10 : Table formafrk
Field Type Null Key Default Extra
Id Int(11) Pri Auto_increment
Tanggal Date Yes
Uraian Text Yes
KodeProyek Varchar(25) Yes
Lokasi Text Yes
StatusProyek Varchar(50) Yes KodeManfaat Varchar(50) Yes JumlahKec Tynyint(3)unsigned Yes Biaya Int(10)unsigned Yes
Volume Varchar(100) Yes
BiayaDetail Int(10)unsigned Yes
Fisik Double(6,2) Yes
Realisasi Int(10)unsigned Yes RealisasiPersen Double(6,2) Yes
KodeMasalah Text Yes
