MS
PENTING! JANGAN MUSNAHKAN
Adalah menjadi tanggungjawab Pelanggan untuk memastikan semua operator dan kakitangan perkhidmatan membaca dan memahami manual ini.
Hubungi wakil Carlisle Fluid Technologies tempatan anda untuk mendapatkan salinan tambahan manual ini.
II 2 G X/Ex h II Gb X

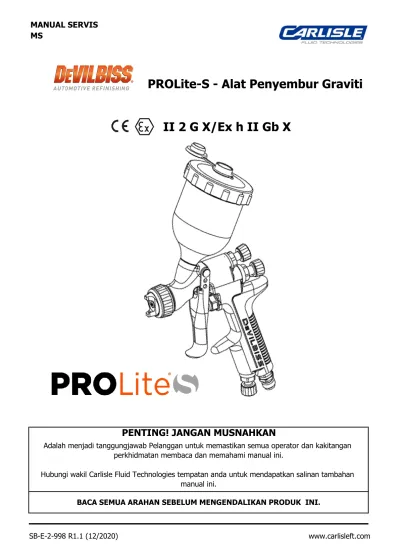

PROLite-S - Alat Penyembur Graviti
Keluli Bersalut Krom
P1 = Saiz Salur Masuk Udara P2 = Saiz Salur Masuk Bendalir
DIMENSI
P1 = Tekanan Input Udara Statik Maks 12 bar [175 psi]
TEKANAN SALUR MASUK UDARA PERIHALAN FUNGSIAN
SPESIFIKASI
Penyembur PROLite-S merupakan penyembur berkualiti profesional yang direka bentuk bagi mematuhi semua perundangan global.
Bahan Badan Penyembur
ALAM SEKITAR
Bahan Tukup Udara Tahap Tekanan Bunyi:
<2.5 m/s²
Disediakan Atas Permintaan Disediakan Atas Permintaan Tekanan Salur Masuk Udara Penyembur dengan
penyembur dipicukan
Suhu Pengendalian Ambien Maks
BAHAN PEMBINAAN
Aluminium Beranod 40°C Nominal [104°F]
Lihat Jadual 1 - Halaman 8
Tahap Getaran:
Tahap Kuasa Bunyi:
Keluli Tahan Karat Muncung Bendalir, Jarum Bendalir dan Stad Picu
Salur masuk udara, Sesendal Badan, Badan Injap
Penyembur, Nat Injap UdaraLoyang Bersalut Krom Susunan Injap Udara
3/8" BSP 1/4'' Sejagat
SAMBUNGAN
BERAT
395g [13.9 oz]
Picu
Loyang Bersalut Nikel Tanpa Elektrik
Keluli Tahan Karat, HDPE Tahan Pelarut
PENYEMBUR SAHAJA
P x T x L mm [inci]
Penutup dan Gelang O
135 x 252 x 18 [4.8 x 8.9 x 0.6 in]
Spring, Klip, Skru Keluli Tahan Karat
Butiran dan peranan badan yang dimaklumkan:
Carlisle Fluid Technologies UK Ltd, Ringwood Road,
Bournemouth, BH11 9LH. UK
Arahan ATEX 2014/34/EU Arahan Jentera 2006/42/EC
dengan mematuhi dokumen berkanun dan standard seragam berikut:
EN 1127-1:2011 Persekitaran letupan – Pencegahan letupan – Konsep asas
BS EN 1953: 2013 Peralatan pengatoman dan penyemburan untuk menyalut bahan – Keperluan keselamatan EN ISO 12100: 2010 Keselamatan Jentera - Prinsip Am untuk Reka Bentuk
EN ISO 80079-36:2016 Suasana Mudah Meletup - Bahagian 36: Peralatan bukan elektrik untuk suasana mudah meletup - Kaedah dan keperluan asas
EN ISO 80079-37:2016 Suasana Mudah Meletup - Bahagian 37: Peralatan bukan elektrik untuk suasana mudah meletup - perlindungan dengan kaedah "c", "b" dan "k".
Produk HVLP dan High Efficiency mematuhi keperluan PG6 dari garis panduan EPA dan menawarkan lebih daripada 65% kecekapan pemindahan.
Penyembur dengan volum tinggi, tekanan rendah (HVLP) direka bentuk bagi mengurangkan lebihan semburan dan memberikan kecekapan pemindahan maksimum dengan mengehadkan tekanan tudung udara kepada 0.7 bar (mematuhi peraturan yang dikeluarkan oleh SCAQMD dan pihak berkuasa lain)
Produk ini direka untuk digunakan dengan: Pelarut dan bahan berasaskan air
Sesuai untuk penggunaan di kawasan berbahaya:
Pengisytiharan pematuhan / penubuhan ini dikeluarkan di bawah tanggung jawab sepenuhnya pengilang:
Dengan syarat penggunaan / pemasangan yang selamat dinyatakan dalam manual produk telah dipatuhi dan juga dipasang menurut mana-mana kod amalan tempatan yang berkenaan.
II 2 G X/Ex h II Gb X
Pengisytiharan Pengakuran EU
Objektif pengisytiharan yang dinyatakan di atas adalah selaras dengan undang-undang pengharmonian Kesatuan yang berkaitan:
Element Materials Technology (0891) Penyerahan Fail Teknikal
Tahap Perlindungan:
Zon 1 / Zon 2
LATIHAN PENGENDALI. Semua kakitangan mesti diberi latihan sebelum mengendalikan peralatan kemasan.
KUNCI KELUAR/ TAG-KELUAR. Kegagalan untuk menyahtenaga, memutuskan, mengunci keluar dan mengetag-keluar semua sumber kuasa sebelum melaksanakan penyelenggaraan peralatan boleh menyebabkan kecederaan serius atau kematian.
PPROSEDUR MEREDAKAN TEKANAN. Sentiasa patuhi prosedur meredakan tekanan dalam manual arahan peralatan.
AWAS
Bahaya atau amalan yang tidak selamat yang boleh mengakibatkan kecederaan kecil pada diri,
kerosakan kecil pada produk atau harta benda.
PERHATIAN
BACA MANUAL. Sebelum mengendalikan peralatan kemasan, baca dan fahami semua maklumat keselamatan, pengendalian dan penyelenggaraan yang disediakan dalam manual pengendalian. Pengguna mesti mematuhi semua tataamalan tempatan dan kebangsaan dan keperluan syarikat insurans mengenai pengalihudaraan, langkah pencegahan kebakaran, pengendalian dan penjagaan kawasan bekerja.
PELARUT DAN BAHAN SALUTAN. Boleh menjadi mudah terbakar atau boleh bakar semasa disemburkan. Sentiasa rujuk pada arahan dan lampiran keselamatan pembekal bahan salutan sebelum menggunakan alat ini.
Baca amaran berikut sebelum menggunakan peralatan ini.
BAHAYA PENYALAHGUNAAN PERALATAN. Penyalahgunaan peralatan boleh mengakibatkan peralatan itu pecah, malfungsi, hidup tanpa dijangka dan menyebabkan kecederaan serius.
AMARAN
AMARAN
BAHAYA KEBAKARAN DAN LETUPAN. Jangan sekali-kali menggunakan 1,1,1-Trikloroetana, Metilin Klorida, pelarut Hidrokarbon Berhalogen atau cecair lain yang mengandungi pelarut seperti itu di dalam peralatan dengan bahagian yang dibasahi aluminium. Penggunaan begini boleh mengakibatkan tindak balas kimia yang serius, dengan kemungkinan letupan. Rujuk kepada pembekal bendalir anda untuk memastikan bahawa bendalir yang digunakan
serasi dengan bahagian aluminium. PAKAI CERMIN MATA KESELAMATAN. Kegagalan memakai
cermin mata keselamatan dengan pelindung sisi boleh mengakibatkan kecederaan mata yang serius atau kebutaan.
CAS STATIK. Bendalir boleh membentuk caj statik yang mesti dibebaskan melalui pembumian peralatan yang betul, objek untuk disembur dan semua objek mampu alir elektrik yang lain di kawasan pengagihan. Pembumian yang tidak betul atau percikan api boleh menyebabkan keadaan yang berbahaya dan mengakibatkan kebakaran, letupan atau kejutan elektrik dan kecederaan serius yang lain.
GUNAKAN RESPIRATOR. Penggunaan peralatan perlindungan pernafasan disarankan untuk pada setiap masa. Jenis peralatan hendaklah serasi dengan bahan yang sedang disemburkan.
ARAS HINGAR. Aras bunyi berpemberat–A peralatan mengepam dan menyembur mungkin melebihi 85 dB(A) bergantung pada tetapan peralatan.
Aras hingar sebenar ada disediakan atas permintaan. Pelindung telinga disyorkan agar dipakai pada setiap masa ketika peralatan digunakan.
Bahaya atau amalan yang tidak selamat yang boleh mengakibatkan kecederaan diri yang teruk, kematian atau kerosakan besar pada
harta benda.
PERTIMBANGAN TEKANAN TINGGI. Tekanan tinggi boleh menyebabkan kecederaan serius. Redakan semua tekanan sebelum penyelenggaraan.
Semburan daripada penembak, kebocoran hos atau komponen pecah boleh menyuntik bendalir ke dalam badan anda dan menyebakan kecederaan yang sangat serius.
IA MENJADI TANGGUNGJAWAB MAJIKAN UNTUK MENYEDIAKAN MAKLUMAT INI KEPADA PENGENDALI PERALATAN.
SARUNG TANGAN. Mesti digunakan apabila menyembur atau membersihkan peralatan tersebut.
keselamatan penting seperti berikut:
KETAHUI DI MANA DAN CARA UNTUK MENUTUP SUIS PERALATAN JIKA BERLAKU KECEMASAN.
BAHAYA PROJEKTIL. Anda mungkin cedera disebabkan cecair atau gas yang meletup kerana tekanan, atau serpihan yang berterbangan.
WAP TOKSIK. Apabila disemburkan, bahan tertentu mungkin beracun, menyebabkan kerengsaan atau sebaliknya adalah berbahaya kepada kesihatan. Sentiasa baca semua label, lampiran keselamatan dan ikut sebarang cadangan mengenai bahan itu sebelum menyembur. Jika berasa ragu, hubungi pembekal bahan anda.
Maklumat pemasangan, pengendalian atau penyelenggaraan penting.
JANGAN SEKALI-KALI MENGUBAH SUAI PERALATAN.
Jangan ubah suai peralatan kecuali pengeluar memberikan kebenaran bertulis.
PERIKSA PERALATAN SETIAP HARI. Periksa peralatan untuk bahagian yang haus atau pecah setiap hari. Jangan kendalikan peralatan itu jika anda tidak pasti tentang keadaannya.
PANDANGAN LETUSAN
1 2 3 4
7 *
8 *
9 10
12 * 13 * 14 15 16 17 18 * 19 20 21 22 23
25 26 27 28 29 30 31
33
1 1 1
1 -
- - 905326
PICU
PAD SPRING INJAP UDARA
32
RUJ. No. ALAT PERIHALAN KTT.
-
- SKRU STAD PICU (T20 TORX) 1
*
- 1
1
TOMBOL PELARASAN BENDALIR PEGAS & PAD (KIT 3)
KLIP LENGKUNG
SPRING PEMBUNGKUSAN PEMBUNGKUSAN JARUM
BADAN INJAP UDARA NAT PEMBUNGKUSAN
-
SUSUNAN INJAP UDARA 1
TUKUP UDARA 1
- KEDAP GELANG PENGEKALAN 1
- GELANG GELINCIR 1
1 SENARAI ALAT
- -
SPRING INJAP UDARA KEDAP INJAP UDARA -
- 905304 905299
-
SPRING JARUM PAD PEGAS JARUM
1 SANGKAR INJAP UDARA
1 905293
1 1 -
1 -
- -
1 1 1 1
* 24
GELANG PENGEKALAN 1
POPET INJAP UDARA -
1
1
BADAN INJAP PERATA 1
TOMBOL PELARASAN INJAP PENYEMBUR
-
KEDAP INJAP PERATA 1
905300 SESENDAL BADAN & KEDAP
SUSUNAN INJAP PENYEMBUR 1
1 PEMBUNGKUSAN, SPRING & KIT NAT PEMBUNGKUSAN
905294
-
11 LIHAT JARUM BENDALIR 1
JADUAL 2 6
5
1 1
MUNCUNG BENDALIR
TUKUP UDARA & GELANG PENGEKALAN
LIHAT JADUAL 2
LIHAT JADUAL 1
1 1 KEDAP SESENDAL BADAN
-
- SESENDAL BADAN PEMISAH (KIT 5) 905322
34 * 35 36 37
39 * 40 41 42 * 43
46 47 48 49 50 51 52
905279 KIT PEMBAIKAN ALAT PENYEMPUR (TERMASUK ITEM BERTANDA *) ALAT SERVIS
-
1 1
1 BADAN INJAP
1 SEPANA (KIT 2)
1 1 905278
1 KIT CAWAN GRAVITI
1 -
1 TOMBOL PELARASAN INJAP
PEMACU TORX (KIT 2)
Alat penyembur mesti dibumikan untuk melenyapkan sebarang cas elektrostatik yang mungkin terhasil daripada bendalir atau aliran udara. Ini boleh dicapai menerusi pelekapan alat penyembur atau hos udara/bendalir yang konduktif. Jalur elektrik daripada alat penyembur ke Bumi hendaklah
diperiksa dan rintangan kurang daripada 10⁶ Ohm diperlukan.
ALAT SERVIS INJAP UDARA
905307 1
45
KLIP LENGKUNG
PIN INJAP PENYEMBUR
PENAPIS (KIT 3) CAWAN GRAVITI
1 1 No. ALAT
SENARAI ALAT (Bersambung)
STAD PICU 1
RUJ. PERIHALAN KTT.
1 TUDUNG PERIKSA TITISAN (KIT 5)
905202 -
AMARAN -
-
CORONG (KIT 12) 1
905311 44
38 - KIT GELANG ID WARNA (4 WARNA) 1
905298 STAD PICU & KIT SKRU 1
905295 STAD DAN KIT SKRU (KIT 5) 1
- KIT SALUR MASUK UDARA
905312 -
905310
INJAP ALIRAN UDARA -
905308 TUDUNG CAWAN GRAVITI (KIT 2) 1
905309
*
**
06
50mm 5 - 50 ml/min
Kadar aliran mungkin berbeza mengikut cat/bahan dan tekanan yang digunakan.
Keluli Tahan Karat
08
160mm (L/Min)
Penggunaan Udara
TE5 High Efficiency 905316 180mm
RS1 Penyembur Bulat 905315
S S S
S S
HVLP
HV5 135 [4.8 cfm] 2.0 bar [29 psi]
100 [3.5 cfm] 2.0 bar [29 psi] 5 - 100 ml/min
1.0 bar [14.5 psi] 1 - 50 ml/min 25mm 55 [1.9 cfm] 2.0 bar [29 psi]
10 12 14
905323 905324
Saiz corak kipas @ jarak 50 - 100mm.
Saiz Muncung Bendalir
TE5
RS1 Penyembur Bulat - S
5 - 80 ml/min 905313
MC1 High Efficiency 905314 50 [1.8 cfm]
S S
905325 Jarum
905317 905321 Muncung Bendalir
905318 905320 905319
1.4mm
S= Muncung & jarum keluli tahan karat berkualiti tinggi yang tersedia dalam jenis & saiz ini.
S S
S S
- High Efficiency
Saiz Corak Kipas Biasa**
0.6mm
Tukup Udara & Jenis 0.8mm 1.0mm
- -
- -
S High Efficiency
MC1
JADUAL 1 - PANDUAN PRESTASI TUKUP UDARA
JADUAL 2 - MUNCUNG BENDALIR & JARUM
JADUAL 3 - GABUNGAN MUNCUNG BENDALIR / PENUTUP UDARA YANG DISYORKAN
- HVLP
HV5
1.2mm Tukup Udara & Jenis Nombor Alat
Tekanan Salur Masuk Udara Yang Disyorkan
Aliran Bendalir Tipikal*
•
•
•
1. Sambungkan penyembur ke bekalan udara yang bersih, lembap dan bebas minyak menggunakan hos konduktif dengan D.D. sekurang-kurangnya 8mm.
2. Campurkan bahan penyalutan ke bahan regangan mengikut arahan Pengeluar.
3. Pusingkan tombol pelarasan bendalir (14) mengikut arah jam untuk mengelakkan pergerakan jarum bendalir.
4. Pusingkan tombol pelarasan injap penyembur (19) melawan arah jam untuk membuka sepenuhnya.
5. Laraskan tekanan salur masuk udara, jika perlu.
6. Pusing tombol pelarasan bendalir melawan arah jam sehingga bebenang pertama kelihatan.
7. Uji penyembur. Jika kemasannya terlalu kering, kurangkan aliran udara dengan mengurangkan tekanan salur masuk udara.
8. Jika kemasannya terlalu basah, kurangkan aliran bendalir dengan memusingkan tombol pelarasan bendalir (14) mengikut arah jam. Jika penyemburan terlalu kasar, tingkatkan tekanan salur masuk udara.
Jika terlalu halus, kurangkan tekanan salur masuk.
9. Saiz corak boleh dikurangkan dengan memusingkan tombol injap penyembur (19) mengikut arah jam.
10. Pegang penyembur menegak lurus dengan permukaan yang disembur. Menyembur secara melengkung atau menyerong mungkin menghasilkan salutan yang tidak sekata.
11. Jarak semburan yang disyorkan ialah 150-200mm.[6-8"]
12. Sembur bahagian tepi dahulu. Tindankan setiap semburan sekurang-kurangnya 75%. Gerakkan penyembur pada kelajuan yang malar.
13. Sentiasa matikan bekalan udara dan bebaskan tekanan apabila penyembur tidak digunakan.
PENTING: Penyembur ini sesuai untuk digunakan dengan bahan-bahan salutan berasaskan air dan pelarut.
Jika terdapat sebarang keraguan mengenai kesesuaian bahan tertentu, hubungi Pengedar DeVilbiss atau DeVilbiss secara langsung.
Penyembur ini tidak direka bentuk untuk dibersihkan dalam rendaman ultrasonik.
Untuk mengelakkan degradasi bahagian pramatang pada penyembur, DeVilbiss mengesyorkan penyembur dicuci dalam larutan pembersihan neutral (pH 6-8).
AWAS
Penyembur ini tidak direka bentuk untuk digunakan dengan bahan-bahan yang sangat mengakis dan/atau melelas.
TURUTAN PERMULAAN
Bergantung pada kepanjangan hos, hos D.D. lebih besar mungkin diperlukan. Pasangkan tolok udara pada pemegang penyembur. Apabila picu penyembur dihidupkan, laraskan tekanan terkawal seperti yang diperlukan. Jangan guna tekanan lebih daripada yang diperlukan untuk menyembur bahan yang
digunakan. Tekanan berlebihan akan menghasilkan tambahan semburan melampau dan mengurangkan kecekapan pemindahan.
Jika gandingan sambung cepat diperlukan, gunakan sambungan cepat aliran tinggi sahaja. Jenis lain tidak akan mengalirkan udara yang cukup untuk operasi penyembur yang betul.
PERHATIAN
Untuk membersihkan tukup udara dan muncung bendalir, gosok luaran dengan berus bulu keras. Jika perlu membersihkan lubang tukup, gunakan straw penyapu atau pencungkil gigi jika boleh. Jika wayar atau instrumen keras digunakan, penjagaan ekstrem mesti diambil untuk menghalang lubang daripada calar atau bergerigi yang akan menyebabkan corak semburan tidak sekata.
Untuk membersihkan laluan bendalir, keluarkan bahan berlebihan, kemudian bersihkan dengan larutan pencuci penyembur. Lap bahagian luar penyembur dengan kain lembap. Jangan sekali-kali rendam keseluruhannya di dalam apa-apa pelarut atau larutan pembersih kerana ini boleh
menjejaskan pelincir dan hayat alat penyembur tersebut.
PERHATIAN
PENYELENGGARAAN & PEMBERSIHAN ALAT PENYEMBUR
PERHATIAN (undur untuk pemasangan) PELERAIAN / PEMASANGAN ALAT PENYEMBUR
KUNCI Susunan untuk peleraian
PERHATIAN MUNCUNG & JARUM PELERAIAN
Apabila menggantikan muncung bendalir atau jarum bendalir, gantikan muncung, jarum dan pembungkusan bendalir pada masa yang sama. Menggunakan bahagian haus boleh menyebabkan
kebocoran bendalir. Jangan terlalu ketat.
Apabila mengeluarkan tukup udara daripada gelang pengekalan, jangan keluarkan tempat letak gelang daripada gelang pengekalan. Kerosakan pada alat mungkin berlaku.
Cincin gelincir dan kedap cincin pengekalan tidak tersedia sebagai alat ganti.
Hanya lapkan alat hingga bersih dan pasang semula dengan tukup udara baharu atau bersih.
#
MELERAIKAN INJAP UDARA
MEMBUKA / PEMASANGAN PENGEDAP INJAP UDARA
MEMBUKA PEMBUNGKUSAN
Tidak dapat menyelesaikan semburan
KEROSAKAN UMUM
Periksa kerosakan atau tersumbat.
PEMBETULAN
Tidak menyembur.
Tiada tekanan udara pada penyembur.
Periksa bekalan udara dan garisan udara.
Ketatkan.
Gantikan dengan jarum yang baharu.
Periksa carta pemilihan muncung/jarum bendalir dan pasang item yang betul.
PUNCA
MENYELESAIKAN MASALAH PRESTASI MEKANIKAL
Bersihkan sepenuhnya.
Binaan cat pada tukup udara.
Binaan beransur-ansur pantulan balik pada kepala penyembur.
Gantikan dengan tukup udara baharu.
Muncung bendalir haus melampau.
Buka tombol pelarasan jarum bendalir.
Penyembur memuntahkan cat apabila memicu hidup kerana binaan cat di dalam tukup udara antara operasi penyemburan.
Muncung bendalir tidak dipasang dengan betul dalam kepala penyembur.
Tombol pelarasan jarum bendalir tidak dibuka secukupnya.
Lubang tukup udara rosak.
Binaan cat pada muncung bendalir.
Muncung bendalir tidak dipasang dengan betul dalam kepala penyembur.
Ketatkan.
Muncung/jarum bendalir bocor. Periksa kerosakan atau tersumbat.
Muncung/jarum bendalir bocor.
Jarum haus melampau.
Penyembur memuntahkan cat apabila memicu hidup dan mati.
Jarum yang salah dipasang pada penyembur.
Gantikan dengan muncung bendalir yang baharu.
Muncung bendalir atau kepala penyembur dipasang secara
Keluarkan komponen, periksa kerosakan dan pasang semula
Keluarkan muncung dan jarum serta bersihkan dengan teliti.
Periksa carta pemilihan muncung/jarum dan pasang item yang betul.
Skor tempat letak dalaman muncung bendalir rosak atau haus.
Muncung bendalir yang salah untuk jarum bendalir dipasang pada penyembur.
Lincirkan pembungkusan.
Apabila mengeluarkan tukup udara daripada gelang pengekalan, jangan keluarkan tempat letak gelang daripada gelang pengekalan. Kerosakan pada alat mungkin berlaku. Hanya lapkan alat hingga bersih dan pasang semula dengan tukup udara baharu atau bersih.
KEROSAKAN BENDALIR
Ketatkan atau gantikan apabila perlu.
Nat pembungkusan ketat.
Kebocoran bendalir perlahan daripada pembungkusan jarum.
Pembungkusan jarum bendalir haus atau longgar.
Kebocoran bendalir utama atau penyemburan bendalir daripada muncung bendalir dan tempat letak jarum.
Pencemaran pada jarum atau permukaan pertemuan muncung menghalang kedap yang bagus.
Laras.
Muncung bendalir yang salah untuk jarum bendalir dipasang pada penyembur.
Kebocoran bendalir perlahan daripada muncung bendalir dan tempat letak jarum.
PUNCA
Gantikan.
Bersihkan sepenuhnya.
Gantikan.
Profil luar jarum bendalir rosak atau haus.
PEMBETULAN
Jarum Perlahan.
Periksa carta pemilihan muncung/jarum dan pasang item yang betul.
Pencemaran pada jarum atau permukaan pertemuan muncung menghalang kedap yang bagus.
Kebocoran udara kecil daripada tukup udara apabila penyembur tidak diketatkan.
Batang Injap Udara tercemar dan tidak diletakkan dengan betul.
Keluarkan Batang Injap Udara dan bersihkan aci injap dan permukaan alur dengan teliti.
Batang Injap Udara rosak atau
hilang. Gantikan.
PEMBETULAN
KEROSAKAN UDARA PUNCA
MENCARISILAPAN PRESTASI SEMBURAN
Bahan terkumpul pada bahagian luar muncung bendalir atau muncung bendalir separa disekat.
Corak berat sebelah kanan atau kiri.
Muncung bendalir atau penutup kotor atau rosak.
Gantikan muncung bendalir atau tukup udara jika perlu.
Rendam penutup atau muncung dalam pelarut yang sesuai dan bersihkan dengan rapi.
Kotoran atau kerosakan pada sebelah kiri atau kanan muncung bendalir.
Gantikan muncung bendalir atau tukup udara jika perlu.
Pemulihan untuk corak berat pada bahagian atas, bawah, kanan dan kiri.
Tentukan jika terdapat halangan pada tukup udara atau muncung bendalir. Lakukan ini dengan menjalankan corak semburan ujian. Kemudian, putar tukup satu setengah putaran dan semburkan corak lagi. Jika kerosakan itu diterbalikkan, halangan adalah pada tukup udara. Bersihkan tukup udara seperti yang diarahkan sebelum ini.
Periksa juga jika terdapat cat kering pada bahagian dalam bukaan lubang tengah pada tukup; bersihkan dengan membasuh dengan pelarut.
Jika kecacatan tidak terbalik, ia berada pada muncung bendalir. Bersihkan muncung. Jika masalah berterusan, gantikan muncung.
Lubang tanduk sebelah kiri atau kanan disekat.
Gantikan muncung bendalir atau tukup udara jika perlu.
KEADAAN PUNCA PEMBETULAN
Corak berat bahagian atas atau bawah.
Bahan terkumpul pada tukup udara, lubang tanduk, lubang tengah atau jet disekat.
Rendam penutup atau muncung dalam pelarut yang sesuai dan bersihkan dengan rapi.
Muncung bendalir longgar.
Laluan bendalir atau hos yang separa tersekat.
Injap pelaras penyembur ditetapkan terlalu rendah.
Ketatkan.
Bahan terlalu pekat.
Kipas semburan berjeda atau 'bergetar-getar'.
Pusing balik melawan arah ikut jam untuk mendapatkan corak yang betul.
Muncung bendalir tidak diletakkan dengan betul di dalam kepala penembak.
Buka muncung bendalir, bersihkan komponen, periksa kedudukan kon pada muncung dan penembak untuk kerosakan atau pencemaran.
Cairkan ke konsistensi yang betul.
Corak berat di tengah.
Terlalu banyak bahan.
Kurangkan tekanan udara dengan memutar injap kawalan corak menurut arah jam.
Tekanan udara pengatoman terlalu
rendah. Naikkan tekanan udara.
Bersihkan atau gantikan.
Corak semburan terbelah
Pergerakan bahan tidak mencukupi.
Tingkatkan aliran bendalir dengan menukar saiz muncung bendalir, membuka tombol kawalan jarum atau tingkatkan tekanan bendalir pada bekas suapan tekanan.
Tekanan hon terlalu tinggi.
Kurangkan aliran bendalir dengan memusing skru pelaras jarum bendalir mengikut arah jam.
Kurangkan tekanan bendalir.
Kurangkan tekanan udara masuk.
Terlalu banyak angin untuk kuantiti
Terlalu banyak tekanan udara pengatoman.
Pemantulan berlebihan.
Selaraskan penembak atau kurangkan tekanan bendalir.
Periksa jarak.
Kurangkan tekanan udara dan periksa corak semburan.
Campur secukupnya atau kenakan lapisan nipis/kurangkan tekanan bendalir.
Penembak diacu pada satu sudut.
Bahan terlalu cair.
Terlalu banyak aliran bahan.
Kemasan kasar, berpasir dan nipis menjadi kering sebelum ia keluar.
Penembak terlalu jauh daripada permukaan.
Pasangkan penembak pada sudut tegak supaya berfungsi.
Penembak terlalu jauh daripada permukaan.
Terlalu banyak aliran bahan.
Tukar muncung bendalir kepada saiz lebih kecil atau tukar tukup udara kepada spesifikasi tukup udara lain.
Kurangkan tekanan udara.
Aliran bendalir terlalu rendah.
Tingkatkan aliran bendalir dengan menukar saiz muncung bendalir, tekanan bekalan atau dengan memutar tombol kawalan jarum melawan arah ikut jam.
Meleleh dan melendut.
Periksa jarak (selalunya 150- 200 mm [6-8"]).
Tekanan udara terlalu tinggi.
Corak berat pada bahagian sendi bulat.
DIMENSI
PERHATIAN
PERHATIAN
Produk ini dilindungi oleh waranti terhad bahan dan mutu kerja Carlisle Fluid Technologies.
Penggunaan mana-mana alat ganti atau aksesori, daripada sumber selain Carlisle Fluid Technologies, akan membatalkan semua waranti. Kegagalan untuk mematuhi sebarang
panduan penyelenggaraan yang digariskan, akan menyebabkan waranti tidak sah.
Untuk maklumat waranti yang khusus, sila hubungi Carlisle Fluid Technologies.
DASAR JAMINAN
Carlisle Fluid Technologies ialah peneraju global dalam teknologi kemasan inovatif. Carlisle Fluid Technologies berhak untuk mengubah suai spesifikasi peralatan tanpa notis terlebih dahulu.
BGK™, Binks®, DeVilbiss®, Hosco®, MS®, dan Ransburg® ialah tanda dagangan berdaftar Carlisle Fluid Technologies, Inc.
© 2020 Carlisle Fluid Technologies,Inc.
Hak cipta terpelihara.
Eropah, Afrika, Timur Tengah,
India
Tel: +44 (0)1202 571 111 Faks: +44 (0)1202 573 488
China Tel: +86 21-3373 0108
Faks: +86 21-3373 0308
Jepun Tel: +81 (0)45 785 6421
Faks: +81 (0)45 785 6517
Australia Tel: +61 (0)2 8525 7555 Faks: +61 (0)2 8525 7575
Untuk maklumat terkini tentang produk kami, lawati www.carlisleft.com
Untuk bantuan teknikal atau untuk mendapatkan pengedar yang sah, sila hubungi satu daripada lokasi jualan antarabangsa dan sokongan pelanggan kami di bawah.
Rantau Industri / Automotif Kemasan Semula Automotif
Amerika Telefon Bebas Tol: +1-888-992-4657 Faks Bebas Tol: +1-888-246-5732
Telefon Bebas Tol: +1-800-445-3988 Faks Bebas Tol: +1-800-445-6643
