LAPORAN KEMAJUAN PENELITIAN PEMULA
APLIKASI KEAMANAN FILE DENGAN MENGGUNAKAN TEKNIK KRIPTOGRAFI SHIFT CIPHER
Dibiayai oleh UDINUS dengan No. Kontrak 021/A.35-02/UDN.09/X/2015 Tahun Anggaran 2015/2016
Ketua Peneliti : Christy Atika Sari, M.Kom. (0619018801) Anggota Peneliti : Eko Hari Rachmawanto, M.Kom. (0613098701)
UNIVERSITAS DIAN NUSWANTORO NOVEMBER, 2015
Penelitian Pemula
ii
HALAMAN PENGESAHAN PENELITIAN PEMULA
Judul Penelitian : Aplikasi Keamanan File Dengan Menggunakan Teknik Kriptografi Shift Cipher
Peneliti/Pelaksana
Nama Lengkap : Christy Atika Sari, M.Kom
NIDN : 0619018801
NPP : 0686.11.2012.407
Jabatan Fungsional : Tenaga Pengajar
Program Studi : Teknik Informatika – S1
Nomor HP : 085640288108
Alamat Surel (e-mail) : [email protected] Anggota (1)
Nama Lengkap : Eko Hari Rachmawanto, M.Kom.
NIDN : 0613098701
NPP : 0686.11.2012.458
Biaya dari LPPM : Rp. 3.000.000,-
Menyetujui, Semarang, 25 November 2015
Kepala LPPM Ketua Peneliti,
(Prof. Vincent Didiek Wiet Aryanto, Ph.D) (Christy Atika Sari, M.Kom) NPP. 0686.11.2014.606 NPP 0686.11.2012.407
iii RINGKASAN
Pada zaman sekarang ini, kebutuhan akan manusia selalu meningkat, terutama pada kebutuhan informasi. Untuk menjamin keamanan data dan informasi tersebut diperlukan sebuah proses pembuatan sandi atau sering kita sebut penyandian. Salah satu poses penyandian yang ada sekarang ini adalah kriptografi. Proses ini merupakan cara untuk mengubah data menjadi data rahasia dalam bentuk sandi, sehingga orang laintidak mengetahui dikenal dengan istilah enkripsi. Selain itu, untuk mengembalikan data sandi tersebut menjadi data asal yang dapat dibaca orang awam disebut dekripsi. Dengan cara tersebut, data awal (plainteks) tidak akan mudah diketahui oleh orang awam namun hanya bisa dikenali oleh pihak yang tidak berwenang melalui enkripsi dan dekripsi. Terdapat banyak algoritma dalam kriptografi, salah satunya yang akan diterapkan dalam penelitian ini adalah algoritma Shift Cipher. Shift Cipher merupakan generalisasi dari algoritma caesar cipher. Shift cipher bekerja dengan menggeser bit plainteks sejauh yang diinginkan sebanyak maksimal 26 pergeseran dan menggunakan perhitungan modulo 26. Dalam penelitian ini shift cipher dgunakan untuk mengamankan file. Dari hasil percobaan yang telah dilakukan, Shift Cipher terbukti handal dalam mengamankan data. Adapun luaran dari peneltian ini adalah aplikasi pengamanan file melalui Visual Basic 6.0 dan 1 buah jurnal Nasional tidak terakreditasi.
Kata kunci: enkripsi, file, dekripsi, kriptografi, Shift Cipher.
iv PRAKATA
Puji syukur kehadirat Allah SWT. Shalawat dan salam selalu tercurahkan kepada Rasulullah SAW. Berkat limpahan dan rahmat-Nya sehingga penyusun mampu menyelesaikan penelitian dosen pemula ini. Dalam penyusunan laporan ini, tidak sedikit hambatan yang penulis hadapi. Namun penulis menyadari bahwa kelancaran dalam penyusunan materi ini tidak lain berkat bantuan, dorongan, dan bimbingan rekan kerja, sehingga kendala-kendala yang penulis hadapi teratasi. Penelitian ini disusun agar pembaca dapat memperluas ilmu tentang kriptografi terutama algoritma, yang kami sajikan berdasarkan pengamatan dari berbagai sumber informasi, referensi, dan berita. Penelitian ini di susun oleh penyusun dengan berbagai rintangan. Baik itu yang datang dari diri penyusun maupun yang datang dari luar. Namun dengan penuh kesabaran dan terutama pertolongan dari Allah akhirnya makalah ini dapat terselesaikan. Semoga penelitian ini dapat memberikan wawasan yang lebih luas dan menjadi sumbangan pemikiran kepada pembaca khususnya para mahasiswa dan dosen Universitas Dian Nuswantoro Semarang. Saya sadar bahwa penelitian ini masih banyak kekurangan dan jauh dari sempurna. Oleh karena itu, saya meminta masukan dan saran demi perbaikan pembuatan penelitian di masa mendatang.
Semarang, Desember 2015
Penyusun
v DAFTAR ISI
HALAMAN PENGESAHAN ... ii
RINGKASAN ... iii
PRAKATA ... iv
DAFTAR ISI ... v
DAFTAR TABEL ... vii
DAFTAR GAMBAR ... viii
DAFTAR LAMPIRAN ... ix
PENDAHULUAN ... 1
1.1. Latar Belakang ... 1
1.2. Rumusan Masalah ... 2
1.3. Tujuan Penelitian ... 2
1.4. Urgensi Penelitian ... 2
1.5. Luaran yang Diharapkan ... 2
TINJAUAN PUSTAKA ... 3
2.1. Kriptografi... 3
2.2. Kriptografi Klasik (Konvensional) ... 4
2.3. Kriptografi Menggunakan Shift Cipher ... 4
TUJUAN DAN MANFAAT PENELITIAN ... 6
3.1 Tujuan Penelitian... 6
3.2 Manfaat Penelitian... 6
3.2.1 Bagi Pembaca ... 6
3.2.2 Bagi Penulis ... 6
METODE PENELITIAN... 7
4.1 Tahapan Penelitian ... 7
4.2 Menentukan Latar Belakang Permasalahan ... 8
4.3 Menentukan Tujuan dan Ruang Lingkup ... 8
4.4 Ulasan Literatur ... 9
4.5 Percobaan dan Hasil ... 9
4.6 Mengumpulkan hasil data eksperimen dan menganalisa ... 9
4.7 Menyimpulkan hasil analisa ... 9
vi
4.8 Pelaporan dan penyebaran ... 9
4.9 Metode yang diusulkan ... 10
4.9.1 Prosedur penyisipan pesan yang diusulkan ... 10
4.9.2 Prosedur ekstraksi pesan yang diusulkan ... 11
HASIL YANG DICAPAI ... 12
5.1 Instrument Penelitian... 12
5.2 Laporan Kemajuan Penelitian ... 12
5.2.1 Indikator Pencapaian ... 12
5.2.2 Laporan Kemajuan ... 13
5.3 Implementasi Hasil Penelitian ... 13
RENCANA TAHAPAN BERIKUTNYA ... 18
DATAR PUSTAKA ... 19
Lampiran 1 Ususlan Justifikasi Anggaran Penelitian ... 20
Lampiran 2 Susunan Organisasi Tim Peneliti dan Pembagian Tugas ... 22
Lampiran 3 Biodata Ketua Pelaksana ... 23
Lampiran 4: Biodata Anggota Peneliti ... 27
Lampiran 5 Artikel Ilmiah ... 32
Lampiran 6 Rekapitulasi Penggunaan Dana Penelitian ... 38
vii
DAFTAR TABEL
Tabel 4.1 Desain Riset Keseluruhan ... 8 Tabel 5.1 Hasil Kemajuan Penelitian... 13
viii
DAFTAR GAMBAR
Gambar 2.1 Konsep Penyandian Kriptografi ... 3
Gambar 4.1 Desain Penelitian... 7
Gambar 4.2 Prosedur Penyisipan Pesan... 10
Gambar 4.3 Prosedur Ekstraksi Pesan ... 11
Gambar 5.1 Tampilan Awal Aplikasi Pengamanan Data ... 13
Gambar 5.2 Proses Input PlainFile dan Key ... 14
Gambar 5.3 Lama Proses Berjalan pada Proses Enkripsi ... 14
Gambar 5.4 Input Cipher File, Kunci dan Ekstensi File ... 15
Gambar 5.5 Lama Proses Berjalan pada Proses Dekripsi ... 15
Gambar 5.6 Perbandingan File Asli, File Enkripsi dan File Dekripsi ... 16
Gambar 5.7 Tampilan File Asli ... 16
Gambar 5.8 File Telah Berhasil Dienkripsi ... 16
Gambar 5.9 File Hasil Dekripsi ... 17
ix
DAFTAR LAMPIRAN
Lampiran 1 Ususlan Justifikasi Anggaran Penelitian ... 20
Lampiran 2 Susunan Organisasi Tim Peneliti dan Pembagian Tugas ... 22
Lampiran 3 Biodata Ketua Pelaksana ... 23
Lampiran 4 Biodata Anggota Peneliti... 27
Lampiran 5 Artikel Ilmiah ... 32
Lampiran 6 Rekapitulasi Penggunaan Dana Penelitian ... 38
1 BAB I PENDAHULUAN
1.1. Latar Belakang
Ketergantungan terhadap komputer dalam berbagai bidang membuat perpindahan informasi menjadi semakin cepat. Perpindahan informasi tersebut terkadang tidak diiringi oleh keamanan data yang sesuai. Pengamanan data menjadi sangat penting karena kemungkinan penggunaan file oleh orang lain yang tidak berwenang menjadi lebih besar.
Berbagai teknik sering digunakan untuk mengamankan data, salah satunya yaitu kriptografi.
Di Indonesia, kriptografi dikenal sebagai teknik penyandian untuk menyandikan data serta informasi dari pihak-pihak yang sekiranya tidak berwenang. Data yang ada atau terkandung pada file tersebut dienkripsi menjadi beberapa simbol tertentu sehingga pihak berwenang saja yang dapat mengetahui data/informasi hasil enkripsi (Kurniawan, 2004).
Pengertian lain dari kriptografi dikenal sebagai ilmu untuk mempelajari cara penyandian data untuk memperoleh kerahasiaan, integritas dan autentikasi data (Wikipedia, 2015). Menurut era kemunculannya, dikasifikasikan menjadi 2 macam yaitu kriptografi klasik dan kriptografi modern. Terdaat bermacam jenis kriptografi klasik (konvensional) yang hingga saat ini telah dikembangakan. Kriptografi klasik mengguankan teknik cipher permutasi dan cipher transposisi, sehingga lebih cepat digunakan dibanding dengan kriptografi modern dan kunci yang digunakan merupakan kunci simetris, misalnya caesar cipher dan shift cipher (Munir, 2006). Shift cipher merupakan salah satu bentuk kriptografi klasik/konvensional yang masih digunakan untuk mengamankan data. Shift cipher bekerja dengan menggeser plainteks sejauh yang diinginkan oleh pengguna, dengan maksimal pergeseran yaitu 26. Dalam penggunaannya, shift cipher menggunakan perhitungan modulo 26 dan kunci yang digunakan untuk proses enkripsi sama dengan proses dekripsi.
Beberapa penelitian menyebutkan bahwa teknik kriptografi klasik unggul dalam mengamankan data. Menurut Syafa’at (2009), dalam penelitiannya mengemukakan bahwa caesar cipher dan cipher subtitusi homofonik telah diujicoba menggunakan huruf dimana kedua teknik tersebut mempunyai kelemahan dan keunggulan masing-masing. Sedangkan Shift Vigenere Cipher (Dikson, 2007) telah diimpleemntasikan dan terbukti juga unggul dalam mengamankan file teks.
2
Berdasarkan pada analisa dari masalah dan beberapa penelitian terkait diatas, maka penulis mengusulkan judul penelitian “Aplikasi Keamanan File Dengan Menggunakan Teknik Kriptografi Shift Cipher” sebagai salah satu aplikasi pengamanan data sehingga diharapkan tidak terjadi manipulasi data oleh pihak yang tidak berkepentingan. Adapun perbedaan penelitian ini dengan penelitian terkait yang telah dipaparkan yaitu data yang digunakan dalam bentuk file baik teks maupun gambar. Hal ini berbeda dengan beberapa penelitian diatas yang hanya menggunakan file teks sebagai plainteks yang digunakan.
1.2. Rumusan Masalah
Berdasarkan latar belakang, rumusan masalah yaitu bagaimana membuat aplikasi menggunakan teknik kriptografi shift cipher dapat digunakan sebagai salah satu aplikasi pengamanan data baik teks maupun gambar melalui Visual Basic 6.0 tanpa merubah ukuran file sehingga orang lain tidak mengetahui bahwa file tersebut telah terekripsi.
1.3. Tujuan Penelitian
Tujuan dilakukannya penelitian yaitu mengevaluasi performa algoritma shift cipher yang diimplementasikan dalam aplikasi pengamanan file melalui Visual Basic 6.0 dimana file tidak akan bida dibuka atau digunakan selain oleh pemilik file.
1.4. Urgensi Penelitian
Penelitian sangat diperlukan untuk mengatasi permasalahan keamanan data yaitu Confidentiality dimana data maupun informasi hanya diakses oleh pihak yang berwenang melalui teknik kriptografi dengan mengimplementasikan salah satu algoritma kriptografi klasik yaitu shift cipher. Sehingga dapat disimpulkan bahwa semua masalah keamanan yang berkaitan dengan komputer, khususnya file, tidak dapat dipisahkan dari kriptografi.
1.5. Luaran yang Diharapkan Hasil penelitian ini antara lain :
1. Produk akhir berupa aplikasi pengamanan file dengan menggunakan teknik kriptografi shift cipher.
2. Publikasi ilmiah berupa 1 buah Prosiidng Nasional dan 1 buah Jurnal Nasional Ber ISSN.
3 BAB II
TINJAUAN PUSTAKA
2.1. Kriptografi
Secara etimologi, kriptografi berasal dari bahasa Yunani yaitu “kriptos” dan
“graphia”. Kriptos dapat diartikan sebagai rahasia, sedangkan graphia dapat diartikan sebagai tulisan (Munir, 2006). merupakan ilmu yang digunakan untuk mempelajari tulisan rahasia dimana komunikasi dan data dapat dikodekan dan berfungsi mencegah orang yang tidak berwenang untuk memanipulasi informasi melalui sebuah teknik sehingga hanya pihak berwenang saja yang dapat mengetahui isi informasi tersebut (Kurniawan, 2004).
Berdasarkan waktu kemunculannya, kriptografi dibedakan menjadi dua, yaitu kriptografi klasik dan kriptografi modern. Pada kriptografi klasik, proses enkripsi menggunakan perhitungan yang sederhana dan dapat dilakukan secara manual. Sedangkan pada kriptografi modern, proses enkripsi menggunakan perhitungan yang rumit dan melibatkan bilangan yang besar, sehingga diperlukan bantuan komputer (Munir, 2006). Pada proses kriptografi, data yang dikenal dengna plainteks ditrasformasikan menjadi cipherteks yang tidak dikenali. Cipherteks kemudian dikirim dan oleh penerima ditransformasikan menjadi plainteks kembali.
Gambar 2.1Konsep Penyandian Kriptografi
Terdapat beberapa tuntutan yang terkait dengan isu keamanandata yaitu (Stallings, 2006):
a. Confidentiality
Informasi hanya dapat diakses oleh pihak berwenang, yaitu pengguna atau pengirim dan penerima.
b. Authentication
Baik pengirim maupun penerima mengetahui dengan jelas bahwa pesan yang dikirim betul-betuk berasal dari pengirim yang seharusnya.
4 c. Integrity
Jaminan bahwa pesan yang dikirim sampai ke penerima tanpa ada bagian informasi yang dimanipulasi.
d. Nonrepudiation
Pengirim atau penerima tidak dapat mengingkari bahwa keduanya telah mengirimkan atau menerima informasi.
e. Access Control
Membatasi sumber informasi untuk orang lain yang ditunjuk/berwenang.
f. Availability
Pada saat diperlukan, informasi dapat dengan mudah tersedia untuk pihak yang berwenang terhadap infomasi tersebut.
2.2. Kriptografi Klasik (Konvensional)
Kriptografi klasik dapat dijabarkan sebagai berikut (Stallings, Kriptografi):
1. Subitusi Cipher, dikategorikan menjadi 2 yaitu monoalphabetic , setiap huruf pesan disubstitusi oleh satu huruf kunci polyalphabetic , setiap huruf pesan disubstitusi oleh beberapa huruf kunci dengan pola tertentu.
2. Transposisi Cipher, merupakan metode enkripsi dengan memindahkan posisi tiap-tiap huruf pesan dengan pola tertentu. Contohnya adalah Blocking Cipher dan Permutasi.
Sedangkan contoh dari kriptografi klasik yang lain yaitu anatra lain vigenere cipher, autokey cipher, reverse cipher, zig-zag cipher, segitiga cipher, super enkripsi, mesin enigma, rail fence cipher, nihilist cipher.
2.3. Kriptografi Menggunakan Shift Cipher
Shift cipher digunakan sejak jaman dahulu, tepaatnya saat pemerintahan Romawi Julius Caesar. Teknik ini merupkakan salah satu subtitusi cipher. Shift cipher yang merupakan generalisasi dari Caesar cipher, tidak membatasi pergeseran kunci sebanyak tiga huruf saja. Shift cipher menggunakan 26 kunci pergeseran sehingga lebih aman dibanding Caesar Cipher (National Sience Foundation, 2008). Teknik ini menggunakan sisa bagi dari perhitungan yang dilakukan (Cyptography, 2009). Proses penyandian menggunakan operasi modulo 26. Plainteks disimbolkan dengan “P” sedangkan cipherteks disimbolkan dengan “C”
dimana kunci disimbolkan dengan “K”, sehingga didapatkan rumus enkripsi:
C = E(P) = (P+K) mod (26) …….. (1)
5 Sedangkan rumus enkripsi adalah sebagai berikut:
P = D(C) = (C–K) mod (26) ….…. (2)
Dalam proses penyandian, tambahkan huruf yang akan disandikan dengan kunci sehingga akan diperoleh huruf sesuai alphabet sandi, sedangkan untuk mendekripsi dapat digunakan cara sebaliknya. Berikut ini merupakan contoh penggunaan shift cipher.
Plainteks : “UDINUS”, bentuk plainteks yaitu 21 4 9 14 21 19, apabila kunci yang digunakan yaitu 5 maka cipherteks menjadi 25 9 13 19 26 24 sehingga apabila ditransformasikan dalam huruf menjadi Z I N R Z W
6 BAB III
TUJUAN DAN MANFAAT PENELITIAN
3.1 Tujuan Penelitian
Penelitian ini mempunyai tujuan utama untuk mengembangkan algoritma Kriptografi berdasarkan Shift Cipher untuk menyembunyikan file tanpa diketahui oleh orang lain. Selain itu, untuk mengukur tingkat invisibility/imperceptibility pada file induk agar pihak yang tidak berkepentingan tidak dapat membedakan file induk tersebutmerupakan hasil dari steganografi atau hanya file biasa yang tidak ada pesan tersembunyi di dalamnya.
3.2 Manfaat Penelitian 3.2.1 Bagi Pembaca
Memperkenalkan kehandalan metode Shift Cipher sebagai usaha untuk mengamankan sebuah file yang merupakan data penting dimana hanya orang tertentu saja yang berhak mengetahui.
Diharapkan dapat digunakan sebagai sumber informasi untuk penelitian lebih lanjut.
3.2.2 Bagi Penulis
Dengan penelitian ini diharapkan teknik tersebut menjadi sarana menerapkan materi- materi yang telah didapat selama ini dan mengembangkan ilmu.
Melatih penulis dalam memahami permasalahan yang ada tentang bagaimana prosedur pengolahan data yang baik dan benar berdasarkan kaedah dan aturan sistem yang ada.
7 BAB IV
METODE PENELITIAN
4.1 Tahapan Penelitian
Desain penelitian ini adalah proses perencanaan yang akan dilakukan dalam penelitian. Peneliti akan memperoleh informasi lebih lanjut sehingga hipotesis yang dihasilkan dapat diuji dengan baik. Setiap tahap dibuat untuk menentukan keberhasilan penelitian yang dilakukan, mulai dari pengumpulan data sampai dengan cara memperoleh pernyataan yang sah sesuai dengan hasil pengujian. Gambar 4.1 mengilustrasikan langkah- langkah yang akan diterapkan dalam penelitian ini. Rincian informasi yang akan ditampilkan pada bagian berikut :
Menentukan Latar Belakang Masalah
Menentukan Tujuan & Ruang Lingkup
Mengulas Literatur
Eksperimen & Hasil
Menganalisa Hasil
Menyimpulkan Hasil Analisa
Pelaporan & Penyebaran
Gambar 4.1Desain Penelitian
8

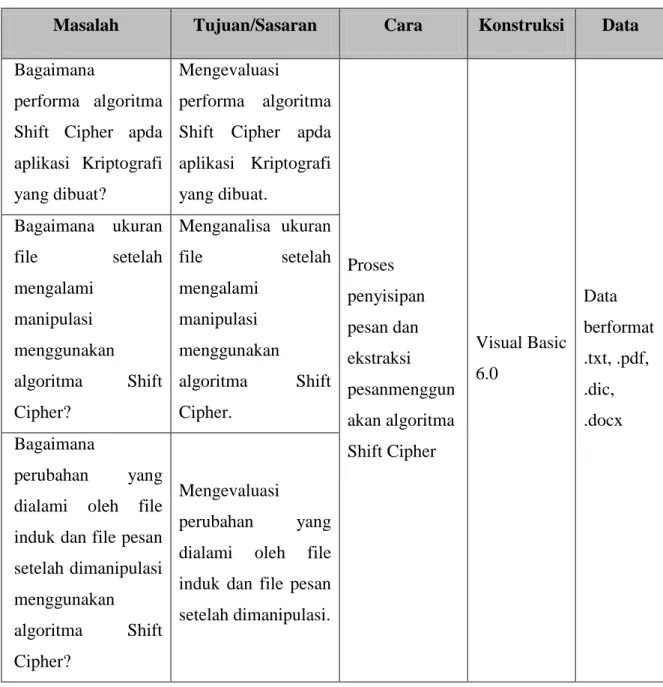

Tabel 4.1 Desain Riset Keseluruhan
Masalah Tujuan/Sasaran Cara Konstruksi Data Bagaimana
performa algoritma Shift Cipher apda aplikasi Kriptografi yang dibuat?
Mengevaluasi
performa algoritma Shift Cipher apda aplikasi Kriptografi yang dibuat.
Proses penyisipan pesan dan ekstraksi pesanmenggun akan algoritma Shift Cipher
Visual Basic 6.0
Data berformat .txt, .pdf, .dic, .docx Bagaimana ukuran
file setelah mengalami
manipulasi menggunakan algoritma Shift Cipher?
Menganalisa ukuran file setelah mengalami
manipulasi menggunakan
algoritma Shift Cipher.
Bagaimana
perubahan yang dialami oleh file induk dan file pesan setelah dimanipulasi menggunakan algoritma Shift Cipher?
Mengevaluasi
perubahan yang dialami oleh file induk dan file pesan setelah dimanipulasi.
4.2 Menentukan Latar Belakang Permasalahan
Bagian ini berfungsi untuk mendefinisikan masalah sering disebut sebagai pernyataan dari masalah, yang merupakan pernyataan dari pertanyaan atau masalah yang jelas, tepat dan ringkas, yang perlu diselidiki untuk memperoleh jawaban (solusi). Dalam studi ini, pernyataan masalah yang dinyatakan dalam Bab 1, yang mengusulkan metode menyediakan sebagian besar dari semua manfaat yang terdapat dalam algoritma Shift Cipher.
4.3 Menentukan Tujuan dan Ruang Lingkup
Bagian ini menggambarkan hubungan antara tujuan dan ruang lingkup untuk mencapai tujuan penelitian ini, sedangkan ruang lingkup berfungsi sebagai batasan penelitian.
9
Tujuan dari penelitian ini adalah tujuan ke arah mana sebuah upaya diarahkan. Penelitian ini menggunakan data berformat .txt, .pdf, .doc, .docx.
4.4 Ulasan Literatur
Tinjauan literatur adalah alat untuk pengetahuan pemahaman di daerah steganografi seperti aliran kerja, algoritma, teknologi yang sudah ada, manfaat, kecanggihan sampai dengan hasilnya. Tinjauan literatur dilakukan dengan meninjau buku, jurnal, makalah dan artikel terkait. Membandingkan penelitian sebelumnya di steganografi dan membuat penelitian tren teknik kriptografi, penelitian ini menemukan informasi baru tentang algoitma Shift Cipher yang diselidiki untuk mencapai perbaikan yang signifikan dan membuktikan kinerja yang lebih baik.
4.5 Percobaan dan Hasil
Fokus bagian untuk melengkapi persyaratan dengan menggunakan metode yang diusulkan di Shift Cipher yang hasilnya telah menghasilkan peningkatan yang signifikan yang akan dilakukan dalam penelitian ini.
4.6 Mengumpulkan hasil data eksperimen dan menganalisa
Bagian ini menjelaskan proses pengumpulan data dan menganalisis serta hasil percobaan menggunakan alat yang sudah dipilih.
4.7 Menyimpulkan hasil analisa
Menarik kesimpulan adalah langkah untuk menyatakan penelitian secara keseluruhan dan menganalisis apa pun yang terjadi dalam penelitian ini, mulai dari menunjukkan masalah penelitian, melakukan percobaan sampai menghasilkan hasilnya.
4.8 Pelaporan dan penyebaran
Bab ini meliputi penulisan penelitian, menyebarluaskan penelitian, dan presentasi.
10 4.9 Metode yang diusulkan
4.9.1 Prosedur penyisipan pesan yang diusulkan
Start
Input PlainFile Input Key
Buat File
*_Enkripsi
Baca Ukuran File
Konversi ke Biner
Geser Bit Biner ke Arah Kanan
Key 1
> 10 kb
Baca10kb Pertama
Konversi ke Biner
Geser Bit Biner ke Arah Kiri
Plain File 1
PlainFile1 mod Key1
PlainFile1 xor Key1 PlainFile2
PlainFile 1 > Key1
PlainFile2 mod 256
Output CipherFile
Selesai Baca Sisa Ukuran File
T
Y
Gambar 4.2 Prosedur Penyisipan Pesan
11 4.9.2 Prosedur ekstraksi pesan yang diusulkan
Gambar 4.3 Prosedur Ekstraksi Pesan
Start
Input CipherFile
Buat File
*_Dekripsi
Baca Ukuran File
> 10 kb
Baca10kb Pertama
Baca Sisa Ukuran File
CipherFile mod 256
CipherFile1
CipherFile xor Key1
Konversi ke Biner
Geser Bit Biner ke Arah Kanan
CipherFile2
CipherFile2 > Key1
Input Key
Konversi ke Biner
Geser Bit Biner ke Arah Kanan
Key1
CipherFile2 mod Key1
CipherFile2 xor Key1
PlainFile
Selesai
Y T
Y
T
12 BAB V
HASIL YANG DICAPAI
5.1 Instrument Penelitian 1. Tim Peneliti
No Nama/NIDN Instansi
Asal
Bidang Ilmu
Alokasi waktu
(jam/minggu) Uraian Tugas 1 Christy Atika Sari, M.Kom.
0619018801
UDINUS Teknik Informatika
2 jam Ketua, riset dan pengujian sistem 2 Eko Hari Rachmawanto,
M.Kom.
0613098701
UDINUS Teknik Informatika
2 jam Anggota, pengujian sistem dan pembuatan laporan
2. Objek Penelitian : Keamanan data pada file 3. Luaran Penelitian :
1. Software / Aplikasi 2. Jurnal Internal 4. Masa Pelaksanaan Penelitian
- Mulai - Berakhir
: :
Oktober 2015 Februari 2016 5. Anggaran Penelitian
- Dibiayai Tahap I : Rp. 2.100.000,00 - Dibiayai Tahap II : Rp. 900.000,00
6. Lokasi Penelitian : Laboratorium D.2.F Udinus
7. Pencapaian Target : Dapat membuat aplikasi pengamanan file menggunakan algoritma Shift Cipher 5.2 Laporan Kemajuan Penelitian
5.2.1 Indikator Pencapaian
Dalam penelitian yang kami kerjakan sampai sekarang, mampu menyelesaikan beberapa aspek penting sebagai tujuan utama dalam penelitian yaitu dapat menyelesaikan
13
program menggunakan Visual Basic 6.0 tentang penyembunyian file menggunakan algoritma Shift Cipher, dan 1 buah jurnal internal Techno.COM yang telah diterima pada tanggal 26 November 2015.
5.2.2 Laporan Kemajuan
a. Kegiatan penelitian berjalan sesuai dengan jadwal penelitian yang telah ditetapkan.
b. Kemajuan yang sudah diperoleh hingga laporan kemajuan disusun adalah sebagai berikut:
Tabel 5.1 Hasil Kemajuan Penelitian
No. Kegiatan
Penyelesaian Keterangan
Mulai Selesai 100%
1 Survey Ruang Lingkup 08 Oktober 11 Oktober 100%
2 Analisi Sistem dan Definisi Kebutuhan Sistem
12 Oktober 15 Oktober 100%
3 Perancangan Sistem 16 Oktober 18 Oktober 100%
4 Pembuatan Aplikasi 19 Oktober 09 Novermber 100%
5 Testing dan Evaluasi 10 November 13 November 100%
8 Pembuatan Laporan Kemajuan 14 November 17 November
6 Analisa Hasil 18 November 19 November 100%
7 Pembuatan Karya Ilmiah 20 November 26 November 100%
9 Pembuatan Laporan Akhir 26 November 30 November 70%
5.3 Implementasi Hasil Penelitian
Gambar 5.1 Tampilan Awal Aplikasi Pengamanan Data
14
Gambar 5.1 merupakan tampilan awal dari aplikasi pengamanan data. Adapun format file yang dapat diolah oleh aplikasi ini antara lain dokumen berformat .doc, .docx, .pdf, .txt, dan .xls.
Gambar 5.2 Proses Input PlainFile dan Key
Pada Gambar 5.2 dapat dilihat proses enkripsi file dimulai dengan menginputkan plainfile (file induk), kunci yang digunakan dan ekstensi file. Kunci yang digunakan pada proses ini dapat berupa Character (huruf dan angka), sedangkan ekstensi file yang digunakan merupakan file dokumen seperti pada penjelasan Gambar 5.1 diatas.
Gambar 5.3 Lama Proses Berjalan pada Proses Enkripsi
Proses enkripsi file telah selsesai dilakukan ditandai dengan munculnya tampilan informasi seperti pada Gambar 5.3 diatas yang mendeskripsikan lamanya waktu tempuh aplikasi untuk melakukan proses enkripsi.
15
Gambar 5.4Input Cipher File, Kunci dan Ekstensi File
Setelah proses enkripsi selesai, maka perlu dilakukan evaluasi apakah proses enkripsi tersebut telah berhasil untuk dilakukan. Salah satu carany yaitu melakukan proses dekripsi file. Proses ini dimulai dengan memasukkan file enkripsi, kunci dan ekstensi file. Dalam hal ini, kunci yang digunakan untuk proses dekripsi harus sama dengan kunci pada proses enkripsi. Demikian juga dengan ekstensi file, harus sama antara proses enkripsi dan dekripsi.
Gambar 5.5 Lama Proses Berjalan pada Proses Dekripsi
Proses dekripsi file telah selsesai dilakukan ditandai dengan munculnya tampilan informasi seperti pada Gambar 5.5 diatas yang mendeskripsikan lamanya waktu tempuh aplikasi untuk melakukan proses dekripsi.
16
Gambar 5.6 Perbandingan File Asli, File Enkripsi dan File Dekripsi
Gambar 5.6 merupakan tampilan File asli, file hasil enkripsi dan file hasil dekripsi.
Tampilan diatas menunjukkan bahwa ukuran file asli, file enkripsi maupun file dekripsi masih tetap dalam ukuran yang sama. Hal ini membuktikan bahwa proses enkripsi dan dekripsi berhasil dan orang lain tidak dapat mengetahui bahwa file asli tersebut telah diamankan melalui teknik kriptografi.
Gambar 5.7 Tampilan File Asli
Gambar 5.7 merupakan file asli dengan format .docx yang digunakan untuk proses enkripsi.
Gambar 5.8 File Telah Berhasil Dienkripsi
17
Gambar 5.8 merupakan informasi bahwa file yang terenkripsi tidak dapat dibuka. Hal ini menjadi acuan bahwa proses enkripsi berhasil. File hasil enkripsi ini kemudian digunakan sebagai file inputan dalam proses dekripsi.
Gambar 5.9 File Hasil Dekripsi
Gambar 5.9 merupakan file hasil proses dekripsi dari file pada Gambar 5.8. apabila file hasil dekprisi ini dapat dibuka atau dibaca dan tampilan sesuai dengan file asli atau plainteks maka proses dekripsi dapat dikatakan berhasil.
18 BAB VI
RENCANA TAHAPAN BERIKUTNYA
Kegiatan selanjutnya yang akan dilakukan adalah sebagai berikut :
a. Menyempurnakan interface aplikasi keamanan data menggunakan kriptografi menggunakan Visual Basic 6.0 untuk keamanan file.
b. Submit 1 buah jurnal ke Jurnal Nasional bereputasi.
c. Menyusun laporan akhir penelitian secara keseluruhan.
19
DATAR PUSTAKA
Cyptography. (2009). Retrieved Sepetember 5, 2015, from khanacademy:
https://www.khanacademy.org/computing/computer-science/cyrptography Dikson, A. (2007). Rancangan Algoritma Shift Vigenere Cipher.
Kendal, J., & Kendall, K. (2010). Analisis dan Perancangan Sistem. Jakarta: Indeks.
Kromodimoeljo, S. (2009). Teori dan Aplikasi Kriptografi . SPK IT Consulting.
Kurniawan, Y. (2004). Kriptografi Keamanan Internet dan Jaringan Komunikasi. Bandung:
Informatika.
Mc. Leod, R. (2002). System Deveopment : A Project Management Approach. New York:
Leigh Pusblishing LLC.
Munir, R. (2006). Kriptografi. Bandung: Informatika.
National Sience Foundation. (2008). Kriptografi. Retrieved Oktober 3, 2015, from math.cornell: http://www.math.cornell.edu/~mec/Summer2008/lundell/lecture1.html Stallings, W. (2006). Cryptography and Network Security, Principles and Practices. London:
Pearson Education.
Stallings, W. (n.d.). Kriptografi. Retrieved Oktober 6, 2015, from William Stallings:
http://williamstallings.com/Extras/Security-Notes/lectures/classical.html
Syafa'at, A. (2009). Perbandingan Kriptografi Subtitusi Homofonik dan Poligram dengan Vaesar Cipher.
Whitten, J., & Bentley, L. (2004). System Analysis & Design Methods : Sixth Edition. New York: Mc. Graw-Hill.
Wikipedia. (2015, Agustus 5). kriptografi. Retrieved Oktober 3, 2015, from wikipedia:
https://id.wikipedia.org/wiki/kriptografi
20
LAMPIRAN-LAMPIRAN
Lampiran 1 Ususlan Justifikasi Anggaran Penelitian 1. Honorarium
Honor Honor/Jam
(Rp)
Waktu (jam/minggu)
Minggu Honor
(Rp)
Ketua 20.000 1 16 320.000
Anggota 15.000 1 16 240.000
SUBTOTAL (Rp) 560.000 2. Peralatan Penunjang
Material Justifikasi Pemakaian
Kuantitas Harga Satuan Harga Peralatan Penunjang (Rp) Sewa Modem Koneksi Internet 2 buah 100.000 200.000
Sewa Printer Cetak Laporan 1 buah 300.000 300.000
Flashdisk 16GB
Perpindahan data 2 buah 90.000 180.000
SUBTOTAL (Rp) 680.000 3. Bahan Habis Pakai
Material Justifikasi Pemakaian
Kuantitas Harga Satuan Biaya (Rp)
Kertas A4 80gram
Cetak dokumen 3 rim 45.000 135.000
Tinta Printer Warna
Cetak dokumen 3 warna x 1 botol
20.000 60.000
Tinta Printer Hitam
Cetak dokumen 2 botol 22.500 45.000
Konsumsi Rapat dan Diskusi 4 bulan x 2 kali pertemuan x 2 orang
10.000 160.000
Fotocopy dan Jilid
Fotocopy dan Penjilidan laporan
3 berkas 25.000 75.000
Pulsa Modem Paket Kuota 6 bulan 35.000 210.000
21 Materai Pengesahan
Laporan
5 lembar 7.000 35.000
SUBTOTAL (Rp) 720.000 4. Perjalanan
Material Justifikasi Perjalanan
Kuantitas Harga Satuan Biaya (Rp)
Transportasi Transportasi bulanan
6 bulan x 2 orang
20.000 240.000
SUBTOTAL(Rp) 240.000 5. Publikasi Penelitian
Material Justifikasi Pemakaian
Kuantitas Harga Satuan Biaya (Rp)
Seminar Mengikuti seminar
1 kali 350.000 350.000
Publikasi Jurnal
Publikasi penelitian
1 kali 450.000 450.000
SUBTOTAL (Rp) 800.000
TOTAL ANGGARAN (Rp) 3.000.000
22
Lampiran 2 Susunan Organisasi Tim Peneliti dan Pembagian Tugas
No. Nama/NIDN Instansi
Asal
Bidang Ilmu
Alokasi Waktu (Jam/Minggu)
Uraian Tugas
1. Christy Atika Sari, M.Kom./ 0619018801
UDINUS Informatika (IF)
1 Jam Ketua, riset dan pengujian sistem
2. Eko Hari Rachmawanto, M.Kom./ 0613098701
UDINUS Sistem Komunikasi dan
Keamanan Data (SKKD)
1 Jam Anggota, pengujian sistem dan pembuatan laporan
23
Lampiran 3 Biodata Ketua Pelaksana
A. Identitas Diri
1 Nama Lengkap Christy Atika Sari, M.Kom.
2 Jenis Kelamin P
3 Jabatan Fungsional -
4 NPP 0686.11.2012.407
5 NIDN 0619018801
6 Tempat dan Tanggal Lahir Semarang, 19 Januari 1988 7 Alamat Rumah Jl. Puspanjolo Timur I No. 11 8 Nomor Telepon/Fax/HP 085640288108
9 Alamat Kantor Jl. Nakula I no 5-11 10 Nomor Telepon/Faks (024) – 3517261
11 Alamat E-mail [email protected] 12 Lulusan yang Telah Dihasilkan S-1= - orang; S-2= - Orang; S-3= - Orang 13 Mata Kuliah yang Diampu 1. Pengolahan Citra Digital
2. Interaksi Manusia dan Komputer 3. Sistem Operasi
4. Organisasi dan Arsitektur Komputer 5. Sistem Basis Data
6. Komputer Grafik
B. Riwayat Pendidikan
S-1 S-2 S3
Nama Perguruan Tinggi Universitas Dian Nuswantoro Semarang
Universitas Dian Nuswantoro (Udinus) dan Universiti Teknikal Malaysia Melaka (UTeM)
-
Bidang Ilmu Sistem Informasi Teknik Informatika dan
Software Engineering
-
24
Tahun Masuk – Lulus 2005 - 2009 2010 – 2011 dan 2011 – 2012 - Judul Skripsi/Thesis Perancangan Basis Data
Sistem Report Penetapan Target Penjualan untuk Head Office pada PT.
Dairyville Semarang
Optimization Medical Image Watermarking using PSO Based on Slantlet Transform
-
Nama
Pembimbing/Promotor
Dr. Oky Dwi Nurhayati Dr. Mohd. Faizal Abdollah dan Hidayah binti Rahmalan
C. Pengalaman Penelitian Dalam 5 Tahun Terakhir
No Tahun Judul Penelitian Pendanaan
Sumber* Jml (Juta Rp) 1 2011 Impact Analysis for Securing
Image Data Using Hybrid SLT and DCT
Universiti Teknikal Malaysia
Melaka (UTeM)
4.500.000
2 2013 Kriptografi Dengan Algoritma Vernam Cipher dan Steganografi Dengan Metode End Of File (EOF) untuk Keamanan Data Email
UDINUS 1.500.000
3 2013 Steganografi untuk Sekuriti Data Gambar Penyakit Menggunakan Gabungan Slantlet Transform (SLT) dan Discrete Cosine Transform (DCT)
DIKTI 13.000.000
D. Pengalaman Pengabdian Kepada Masyarakat Dalam 5 Tahun Terakhir No Tahun Judul Pengabdian Kepada
Masyarakat
Pendanaan
Sumber* Jml (Juta Rp)
1 2014
Pelatihan Penanggulangan Dampak Penggunaan Gadget dan Internet Pada Anak dan Remaja
- -
25
E. Pengalaman Penulisan Artikel Ilmiah Dalam Jurnal Dalam 5 Tahun Terakhir No Judul Artikel Ilmiah Volume/Nomor/Tahun Nama Jurnal
1 Impact Analysis for Securing Image Data Using Hybrid SLT and DCT
ISSN 2010-3751 Vol. 1, No. 3, October 2012
International Journal of Future Computer and Communication (IJFCC)
2 Analysis of Optimization Medical Image Watermarking Using Particle Swarm Optimization Based on SLT
DOI: 978-1-4673-5118-8 SoCPaR 2012
International Conference of Soft Computing and Pattern Recognition (SoCPaR) 3 Steganografi Pengamanan Data
Gambar Penyakit dengan Hybrid SLT-DCT
Universitas Dian Nuswantoro
ISBN: 979-26-0266-6
Seminar Nasional Teknologi Informasi dan Komunikasi (SEMANTIK) 4 Gabungan DLT-DCT Untuk
Steganografi Pengamanan Data Gambar Penyakit
Universitas Dian Nuswantoro
Techno.COM, Vol. 13, No. 1, Februari 2014
Techno.COM
5 Gabungan Algoritma Vernam Chiper dan End Of File Untuk Keamanan Data
Universitas Dian Nuswantoro
Techno.COM, Vol. 13, No. 3, Agustus 2014
Techno.COM
6 Universitas Dian
Nuswantoro
Techno.COM,Vol. , No. , November 2015
Techno.COM
F. Pengalaman Penyampaian Makalah Secara Secara Oral Pada Pertemuan/Seminar Ilmiah Dalam 5 Tahun Terakhir
No Nama Pertemuan Ilmiah/Seminar
Judul Artikel Ilmiah Waktu dan Tempat
- - - -
26
G. Pengalaman Penulisan Buku dalam 5 tahun terakhir
No Judul Buku Tahun Jumlah Halaman Penerbit
- - - - -
H. Pengalaman Perolehan HKI dalam 5-10 tahun terakhir
No Judul/Tema HKI Tahun Jenis Nomor P/ID
- - - - -
I. Pengalaman Merumuskan Kebijakan Publik, Rekayasa Sosial Lainnya Dalam 5 Tahun Terakhir
No Judul/Tema/Jenis Rekayasa Sosial
lainnya yang telah diterapkan Tahun Tempat Penerapan
Respon Masyarakat
- - - - -
J. Penghargaan Yang Pernah Diraih Dalam 10 Tahun Terkahir (dari Pemerintah, Sosial, Istitusi Lainnya)
No Jenis Penghargaan Institusi Pemberi Penghargaan Tahun
- - - -
Semua data yang saya isikan dan tercantum dalam biodata ini adalah benar dan dapat dipertanggungjawabkan secara hukum. Apabila di kemudian hari ternyata dijumpai ketidaksesuaian dengan kenyataan, saya sanggup menerima resikonya.
Dengan demikian biodata ini saya buat dengan sebenarnya untuk memenuhi salah satu persyaratan dalam pengajuan Penelitian Dosen Pemula Intern UDINUS 2015.
Semarang, 25 November 2015 Ketua Peneliti,
Christy Atika Sari, M.Kom NPP. 0686.11.2012.407
27
Lampiran 4 Biodata Anggota Peneliti
A. Identitas Diri
1 Nama Lengkap Eko Hari Rachmwanto, M.Kom.
2 Jenis Kelamin L
3 Jabatan Fungsional -
4 NPP 0686.11.2012.458
5 NIDN 0613098701
6 Tempat dan Tanggal Lahir Semarang, 13 September 1987 7 Alamat Rumah Jl. Puspanjolo Timur I No. 11 8 Nomor Telepon/Fax/HP 085641016956
9 Alamat Kantor Jl. Nakula I no 5-11 10 Nomor Telepon/Faks (024) – 3517261
11 Alamat E-mail [email protected] 12 Lulusan yang Telah Dihasilkan S-1= - orang; S-2= - Orang; S-3= - Orang 13 Mata Kuliah yang Diampu 1. Kriptografi
2. Sistem Operasi 3. Komputer Grafik
4. Pemrograman Berbasis Obyek 5. Dasar Pemrograman
6. Algoritma Pemrograman
B. Riwayat Pendidikan
S-1 S-2 S3
Nama Perguruan Tinggi Universitas Dian Nuswantoro
(Udinus)
Universitas Dian Nuswantoro (Udinus) dan Universiti Teknikal Malaysia Melaka (UTeM)
-
Bidang Ilmu Teknik Informatika Teknik Informatika dan Software Engineering
-
Tahun Masuk – Lulus 2006 – 2010 2010 – 2011 dan 2011 – 2012
-
Judul Skripsi / Tesis / Teknik Keamanan Steganography for Securing -
28
Desertasi Data Menggunakan
Kriptografi dengan Algoritma Vernam
Chiper dan
Steganografi dengan Metode End of File (EOF)
Image Data Using Hybrid SLT and DCT
Nama Pembimbing / Promotor
M. Arief Soeleman, M.Kom
Dr. Mohd. Faizal Abdolloh dan Hidayah binti Rahmalan
-
C. Pengalaman Penelitian dalam 5 tahun terakhir
No Tahun Judul Penelitian Pendanaan
Sumber Jml (Juta Rp.) 1 2011 Impact Analysis for Securing
Image Data Using Hybrid SLT and DCT
Universiti Teknikal Malaysia
Melaka (UTeM)
4.500.000
2 2013 Kriptografi Dengan Algoritma Vernam Cipher dan Steganografi Dengan Metode End Of File (EOF) untuk Keamanan Data Email
UDINUS 1.500.000
3 2013 Steganografi untuk Sekuriti Data Gambar Penyakit Menggunakan Gabungan Slantlet Transform (SLT) dan Discrete Cosine Transform (DCT)
DIKTI 13.000.000
4 2015 Penerapan Steganografi pada Citra/Image dengan Metode End Of File (EOF) sebagai Aplikasi Pengamanan Data Multimedia
DIKTI 12.000.000
29
D. Pengalaman Pengabdian Kepada Masyarakat Dalam 5 Tahun Terakhir No Tahun Judul Pengabdian Kepada
Masyarakat
Pendanaan
Sumber* Jml (Juta Rp)
1 2014
Pelatihan Penanggulangan Dampak Penggunaan Gadget dan Internet Pada Anak dan Remaja
- -
E. Pengalaman Penulisan Artikel Ilmiah Dalam Jurnal Dalam 5 Tahun Terakhir No Judul Artikel Ilmiah Volume/Nomor/Tahun Nama Jurnal
1 Impact Analysis for Securing Image Data Using Hybrid SLT and DCT
ISSN 2010-3751 Vol. 1, No. 3, October 2012
International Journal of Future Computer and Communication (IJFCC)
2 Analysis of Optimization Medical Image Watermarking Using Particle Swarm Optimization Based on SLT
DOI: 978-1-4673-5118- 8
SoCPaR 2012
International Conference of Soft Computing and Pattern Recognition (SoCPaR)
3 Steganografi Pengamanan Data Gambar Penyakit dengan Hybrid SLT-DCT
Universitas Dian Nuswantoro
ISBN: 979-26-0266-6
Seminar Nasional Teknologi Informasi dan Komunikasi (SEMANTIK) 4 Gabungan DLT-DCT Untuk
Steganografi Pengamanan Data Gambar Penyakit
Universitas Dian Nuswantoro
Techno.COM, Vol. 13, No. 1, Februari 2014
Techno.COM
5 Gabungan Algoritma Vernam Chiper dan End Of File Untuk Keamanan Data
Universitas Dian Nuswantoro
Techno.COM, Vol. 13, No. 3, Agustus 2014
Techno.COM
6 Penerapan Steganografi pada Citra/Image dengan Metode End
Universitas PGRI Semarang
Science and
Engineering National
30 Of File (EOF) sebagai Aplikasi
Pengamanan Data Multimedia
Seminar I (SENS 2015)
7 Pengamanan File Multimedia Dengan Metode Steganografi End Of File untuk Menjaga Kerahasiaan Pesan
Universitas Dian Nuswantoro
Techno.COM, Vol. , No. , Novermber 2015
F. Pengalaman Penyampaian Makalah Secara Secara Oral Pada Pertemuan/Seminar Ilmiah Dalam 5 Tahun Terakhir
No Nama Pertemuan Ilmiah/Seminar
Judul Artikel Ilmiah Waktu dan Tempat 1 International Journal of
Future Computer and Communication (IJFCC)
Impact Analysis for Securing Image Data Using Hybrid SLT and DCT
2012, Singapura
2 Seminar Nasional Teknologi Informasi &
Komunikasi Terapan 2013 (Semantik 2013)
Steganografi Pengamanan Data Gambar Penyakit dengan Hybrid SLT-DCT
2013, UDINUS
3 Science and Engineering National Seminar I (SENS)
Penerapan Steganografi pada Citra/Image dengan Metode End Of File (EOF) sebagai Aplikasi
Pengamanan Data Multimedia
2015, Universitas
PGRI Semarang
G. Pengalaman Penulisan Buku dalam 5 tahun terakhir
No Judul Buku Tahun Jumlah Halaman Penerbit
- - - - -
H. Pengalaman Perolehan HKI dalam 5-10 tahun terakhir
No Judul/Tema HKI Tahun Jenis Nomor P/ID
- - - - -
31
I. Pengalaman Merumuskan Kebijakan Publik, Rekayasa Sosial Lainnya Dalam 5 Tahun Terakhir
No Judul/Tema/Jenis Rekayasa Sosial
lainnya yang telah diterapkan Tahun Tempat Penerapan
Respon Masyarakat
- - - - -
J. Penghargaan Yang Pernah Diraih Dalam 10 Tahun Terkahir (dari Pemerintah, Sosial, Istitusi Lainnya)
No Jenis Penghargaan Institusi Pemberi Penghargaan Tahun
- - - -
Semua data yang saya isikan dan tercantum dalam biodata ini adalah benar dan dapat dipertanggungjawabkan secara hukum. Apabila di kemudian hari ternyata dijumpai ketidaksesuaian dengan kenyataan, saya sanggup menerima resikonya.
Dengan demikian biodata ini saya buat dengan sebenarnya untuk memenuhi salah satu persyaratan dalam pengajuan Penelitian Dosen Pemula Intern UDINUS 2015.
Semarang, 25 November 2015 Anggota Peneliti,
Eko Hari Rachmawanto, M.Kom NPP. 0686.11.2012.458
32
Lampiran 5 Artikel Ilmiah
KEAMANAN FILE MENGGUNAKAN TEKNIK KRIPTOGRAFI SHIFT CIPHER
Eko Hari Rachmawanto1, Christy Atika Sari 2
1,2 Fakultas Ilmu Komputer, UDINUS Semarang, 50131, 024 3517261
E-mail :, [email protected] 1, [email protected] 2
Abstrak
Dampak dari kemudahan pengaksesan informasi telah dirasakan oleh banyak pihak sebagai salah satu isu dalam keamanan data, khususnya file. Informasi sangat rentan untuk dimanipulasi oleh pihak yang tidak berkepentingan. Berdasarkan masalah tersebut, diperlukan teknik untuk mengamankan data.
Teknik yang dikenal dapat digunakan untuk mengamankan data yaitu Kriptografi. Adapun algoritma kriptografi yang mudah untuk diterapkan namun mempunyai tingkat keamanan yang baik yaitu Shift Cipher. Shift Cipher dikenal lebih aman dibandingkan Caesar Cipher. Teknik ini menggunakan sisa bagi dari perhitungan yang dilakukan dan proses penyandian menggunakan operasi modulo 26. Dalam percobaan yang telah dilakukan pada sejumlah file dokumen, membuktikan bahwa Shift Cipher mempunyai kehandalan dalam mengamankan data. Hasil ekstraksi file telah berhasil dilakukan tanpa merusak file induk dan file pesan tanpa merubah isi dan ukuran file.
Kata Kunci: Shift Cipher, Confidentiality, Kriptografi, File, Modulo
Abstract
The impact of the ease of access to information has been perceived by many as one of the issues in data security, in particular the file. Information is very vulnerable to manipulation by unauthorized parties. Based on these issues, the necessary techniques for securing data. Known techniques can be used to secure the data that is Cryptography. The cryptographic algorithms are easy to implement but has a good security level Shift Cipher. Shift Cipher known to be more secure than the Caesar Cipher.
This technique uses for the remainder of the calculations performed and the process of encoding using modulo operation 26. In the experiments that have been performed on a number of files of documents, proving that the Shift Cipher has in securing the reliability of the data. The extracted files have been successfully carried out without damaging the master file and the message file without change the content and file size.
Kata Kunci: Shift Cipher, Confidentiality, Cryptography, File, Modulo
1. PENDAHULUAN
Adanya ketergantungan terhadap komputer dalam berbagai bidang membuat perpindahan informasi menjadi semakin cepat. Perpindahan informasi tersebut
terkadang tidak diiringi oleh keamanan data yang sesuai. Pengamanan data menjadi sangat penting karena kemungkinan penggunaan file oleh orang lain yang tidak berwenang menjadi lebih
33 besar. Berbagai teknik sering digunakan untuk mengamankan data, salah satunya yaitu kriptografi.
Di Indonesia, kriptografi dikenal sebagai teknik penyandian untuk menyandikan data serta informasi dari pihak-pihak yang sekiranya tidak berwenang. Data yang ada atau terkandung pada file tersebut dienkripsi menjadi beberapa simbol tertentu sehingga pihak berwenang saja yang dapat mengetahui data/informasi hasil enkripsi [4].
Pengertian lain dari kriptografi dikenal sebagai ilmu untuk mempelajari cara penyandian data untuk memperoleh kerahasiaan, integritas dan autentikasi data [10].
Menurut era kemunculannya, kriptografi dapat dikasifikasikan menjadi 2 macam yaitu kriptografi klasik dan kriptografi modern. Terdaat bermacam jenis kriptografi klasik (konvensional) yang hingga saat ini telah dikembangakan.
Kriptografi klasik mengguankan teknik cipher permutasi dan cipher transposisi, sehingga lebih cepat dibanding dengan kriptografi modern dan kunci yang digunakan merupakan kunci simetris, misalnya caesar cipher dan shift cipher [5].
Shift cipher merupakan salah satu bentuk kriptografi klasik/konvensional yang masih digunakan untuk mengamankan data. Shift cipher bekerja dengan menggeser plainteks sejauh yang diinginkan oleh pengguna, dengan maksimal pergeseran yaitu 26. Dalam penggunaannya, teknik shift cipher menggunakan model perhitungan modulo 26 dan kunci yang digunakan untuk proses enkripsi sama dengan proses dekripsi.
Dari keunggulan yang dimiliki, maka dalam makalah ini Shift Cipher dipilih sebagai teknik untuk mengamankan data, khususnya file. Adapun tujuan dari penelitian ini yaitu mengevaluasi performa algoritma shift cipher yang diimplementasikan dalam aplikasi pengamanan file melalui Visual Basic 6.0 dimana file tidak akan bida dibuka atau digunakan selain oleh pemilik file.
2. PENELITIAN TERKAIT
Beberapa penelitian mengenai keamanan file menyebutkan bahwa teknik kriptografi klasik unggul dalam mengamankan data. Menurut Syafa’at [9]
dalam penelitiannya mengemukakan bahwa caesar cipher dan cipher subtitusi homofonik telah diujicoba menggunakan huruf dimana kedua teknik tersebut mempunyai kelemahan dan keunggulan masing-masing. Sedangkan Shift Vigenere Cipher [2] telah diimpleemntasikan dan terbukti juga unggul dalam mengamankan file teks.
3. KRIPTOGRAFI
Secara etimologi, kriptografi berasal dari bahasa Yunani yaitu “kriptos”
dan “graphia”. Kriptos dapat diartikan sebagai rahasia, sedangkan graphia dapat diartikan sebagai tulisan [5] merupakan ilmu yang digunakan untuk mempelajari tulisan rahasia dimana komunikasi dan data dapat dikodekan dan berfungsi mencegah orang yang tidak berwenang untuk memanipulasi informasi melalui sebuah teknik sehingga hanya pihak berwenang saja yang dapat mengetahui isi informasi tersebut [4].
Gambar 1: Konsep Penyandian Kriptografi
Berdasarkan kemunculannya, kriptografi dibedakan menjadi dua, yaitu kriptografi klasik dan kriptografi modern.
Pada kriptografi klasik, proses enkripsi menggunakan perhitungan yang sederhana dan dapat dilakukan secara manual.
Sedangkan pada kriptografi modern, proses enkripsi menggunakan perhitungan yang rumit dan melibatkan bilangan yang besar, sehingga diperlukan bantuan komputer [5]. Pada proses kriptografi, data yang dikenal dengan nama plainteks
34 ditrasformasikan menjadi cipherteks yang tidak dikenali. Cipherteks kemudian dikirim dan oleh penerima ditransformasikan menjadi plainteks kembali.
Kriptografi klasik dapat dijabarkan sebagai berikut [8]:
1. Subitusi Cipher, dikategorikan menjadi 2 yaitu monoalphabetic, setiap huruf pesan disubstitusi oleh satu huruf kunci polyalphabetic, setiap huruf pesan disubstitusi oleh beberapa huruf kunci dengan pola tertentu.
2. Transposisi Cipher, merupakan metode enkripsi dengan memindahkan posisi tiap-tiap huruf pesan dengan pola tertentu, misalnya Blocking Cipher dan Permutasi.
Sedangkan contoh dari kriptografi klasik yang lain yaitu antara lain vigenere cipher, autokey cipher, reverse cipher, zig- zag cipher, segitiga cipher, super enkripsi, mesin enigma, rail fence cipher, nihilist cipher.
Terdapat beberapa tuntutan yang terkait dengan isu mengenai keamanan data yaitu [7]:
a. Confidentiality
Informasi hanya dapat diakses oleh pihak berwenang, yaitu pengguna atau pengirim dan penerima.
b. Authentication
Baik pengirim maupun penerima mengetahui dengan jelas bahwa pesan yang dikirim betul-betuk berasal dari pengirim yang seharusnya.
c. Integrity
Jaminan bahwa pesan yang dikirim sampai ke penerima tanpa ada bagian informasi yang dimanipulasi.
d. Nonrepudiation
Pengirim atau penerima tidak dapat mengingkari bahwa keduanya telah mengirimkan atau menerima informasi.
e. Access Control
Membatasi sumber informasi untuk orang lain yang ditunjuk/berwenang.
f. Availability
Pada saat diperlukan, informasi dapat dengan mudah tersedia untuk pihak
yang berwenang terhadap infomasi tersebut.
4. KRIPTOGRAFI SHIFT CIPHER Shift cipher digunakan sejak jaman dahulu, tepaatnya saat pemerintahan Romawi Julius Caesar. Teknik ini merupkakan salah satu subtitusi cipher.
Shift cipher yang merupakan generalisasi dari Caesar cipher, tidak membatasi pergeseran kunci sebanyak tiga huruf saja.
Shift cipher menggunakan 26 kunci pergeseran sehingga lebih aman dibanding Caesar Cipher [6]. Teknik ini menggunakan sisa bagi dari perhitungan yang dilakukan [1]. Proses penyandian menggunakan operasi modulo 26.
Plainteks disimbolkan dengan “P”
sedangkan cipherteks disimbolkan dengan
“C” dimana kunci disimbolkan dengan
“K”, sehingga didapatkan rumus enkripsi:
C = E(P) = (P+K) mod (26) …….. (1) Sedangkan rumus enkripsi adalah sebagai berikut:
P = D(C) = (C–K) mod (26) ….…. (2) Dalam proses penyandian, tambahkan huruf yang akan disandikan dengan kunci sehingga akan diperoleh huruf sesuai alphabet sandi, sedangkan untuk mendekripsi dapat digunakan cara sebaliknya. Berikut ini merupakan contoh penggunaan shift cipher.
Plainteks : “UDINUS”, bentuk plainteks yaitu 21 4 9 14 21 19, apabila kunci yang digunakan yaitu 5 maka cipherteks menjadi 25 9 13 19 26 24 sehingga apabila ditransformasikan dalam huruf menjadi Z I N R Z W.
5. IMPLEMENTASI & HASIL PENELTIAN
Aplikasi keamanan password ini dibuat dengan bahasa pemrograman Visual Basic 6.0. dalam beberapa percobaan yang dilakukan dengan format file dokumen antara lain txt, doc, dan docx dapat dilihat pada gambar-gambar berikut.
Dibawah ini merupakan flowchart penelitian yang digunakan.
35
Start
Input PlainFile Input Key
Buat File
*_Enkripsi
Baca Ukuran File
Konversi ke Biner
Geser Bit Biner ke Arah Kanan
Key 1
> 10 kb
Baca10kb Pertama
Konversi ke Biner
Geser Bit Biner ke Arah Kiri
Plain File 1
PlainFile1 mod Key1
PlainFile1 xor Key1 PlainFile2
PlainFile 1 > Key1
PlainFile2 mod 256
Output CipherFile
Selesai Baca Sisa Ukuran File
T
Y
Gambar 2: Flowchart Proses Penyisipan File menggunakan algoritma Shift Cipher
Sedangkan proses ektraksi file dapat dilihat pada Gambar 3 berikut ini.
Start
Input CipherFile
Buat File
*_Dekripsi
Baca Ukuran File
> 10 kb
Baca10kb Pertama
Baca Sisa Ukuran File
CipherFile mod 256
CipherFile1
CipherFile xor Key1
Konversi ke Biner
Geser Bit Biner ke Arah Kanan
CipherFile2
CipherFile2 > Key1
Input Key
Konversi ke Biner
Geser Bit Biner ke Arah Kanan
Key1
CipherFile2 mod Key1
CipherFile2 xor Key1
PlainFile
Selesai Y T
Y
T
Gambar 3: Flowchart Proses Ekstraksi File menggunakan algoritma Blowfish
Berikut ini merupakan tampilan hasil percobaan enkripsi dan dekripsi menggunakan file .doc.
Gambar 4: Tampilan Awal Aplikasi Pengamanan Data
Gambar 4 merupakan tampilan awal dari aplikasi pengamanan data. Adapun format file yang dapat diolah oleh aplikasi ini antara lain dokumen berformat .doc, .docx, .pdf, .txt, dan .xls.
Gambar 5: Proses Input PlainFile dan Key
Pada Gambar 5 dapat dilihat proses enkripsi file dimulai dengan menginputkan plainfile (file asli), kunci yang digunakan dan ekstensi file. Kunci yang digunakan pada proses ini dapat berupa Character (huruf dan angka), sedangkan ekstensi file yang digunakan merupakan file dokumen seperti pada penjelasan Gambar 4 diatas.
36
Gambar 6: Lama Proses Berjalan pada Proses Enkripsi
Proses enkripsi file telah selsesai dilakukan ditandai dengan munculnya tampilan informasi seperti pada Gambar 6 diatas yang mendeskripsikan lamanya waktu tempuh aplikasi untuk melakukan proses enkripsi.
Gambar 7: Input Cipher File, Kunci dan Ekstensi File
Setelah proses enkripsi selesai, maka perlu dilakukan evaluasi apakah proses enkripsi tersebut telah berhasil untuk dilakukan. Salah satu carany yaitu melakukan proses dekripsi file. Proses ini dimulai dengan memasukkan file enkripsi, kunci dan ekstensi file. Dalam hal ini, kunci yang digunakan untuk proses dekripsi harus sama dengan kunci pada proses enkripsi. Demikian juga dengan ekstensi file, harus sama antara proses enkripsi dan dekripsi.
Gambar 8: Lama Proses Berjalan pada Proses Dekripsi
Proses dekripsi file telah selsesai dilakukan ditandai dengan munculnya tampilan informasi seperti pada Gambar 8 diatas yang mendeskripsikan lamanya waktu tempuh aplikasi untuk melakukan proses dekripsi.
Gambar 9: Perbandingan File Asli, File Enkripsi dan File Dekripsi
Gambar 9 merupakan tampilan File asli, file hasil enkripsi dan file hasil dekripsi. Tampilan diatas menunjukkan bahwa ukuran file asli, file enkripsi maupun file dekripsi masih tetap dalam ukuran yang sama. Hal ini membuktikan bahwa proses enkripsi dan dekripsi berhasil dan orang lain tidak dapat mengetahui bahwa file asli tersebut telah diamankan melalui teknik kriptografi.
Gambar10: Tampilan File Asli
37
Gambar 11: Bukti File Telah Berhasil Dienkripsi
Gambar 11 merupakan informasi bahwa file yang terenkripsi tidak dapat dibuka. Hal ini menjadi acuan bahwa proses enkripsi berhasil. File hasil enkripsi ini kemudian digunakan sebagai file inputan dalam proses dekripsi.
Gambar 12: File Hasil Dekripsi
Gambar 12 merupakan file hasil proses dekripsi dari file pada Gambar 11 apabila file hasil dekprisi ini dapat dibuka atau dibaca dan tampilan sesuai dengan file asli atau plainteks maka proses dekripsi dapat dikatakan berhasil.
6. KESIMPULAN
Penelitian ini sangat diperlukan untuk mengatasi permasalahan keamanan data yaitu Confidentiality dimana data maupun informasi hanya diakses oleh pihak yang berwenang melalui teknik kriptografi dengan mengimplementasikan salah satu algoritma kriptografi klasik yaitu shift cipher. Sehingga dapat disimpulkan bahwa semua masalah keamanan yang berkaitan dengan komputer, khususnya file, tidak dapat dipisahkan dari kriptografi. Dari hasil percobaan dengan menggunakan file .docx, file hasil proses enkripsi tidak mengalami perubahan baik isi maupun ukuran file. Proses ekstraksi berjalan dengan sempurna dan menghasilkan file
hasil dekripsi yang sama dengan file dekripsi. Dari percobaan yang telah dilakukan, terbukti bahwa shift cipher handal untuk mengamankan file dokumen.
7. DAFTAR PUSTAKA
[1] Cyptography. (2009). Retrieved Sepetember 5, 2015, from khanacademy:
https://www.khanacademy.org/comp uting/computer-science/cyrptography [2] Dikson, A. (2007). Rancangan
Algoritma Shift Vigenere Cipher.
[3] Kromodimoeljo, S. (2009). Teori dan Aplikasi Kriptografi . SPK IT Consulting.
[4] Kurniawan, Y. (2004). Kriptografi Keamanan Internet dan Jaringan Komunikasi. Bandung: Informatika.
[5] Munir, R. (2006). Kriptografi.
Bandung: Informatika.
[6] National Sience Foundation. (2008).
Kriptografi. Retrieved Oktober 3, 2015, from math.cornell:
http://www.math.cornell.edu/~mec/S ummer2008/lundell/lecture1.html [7] Stallings, W. (2006). Cryptography
and Network Security, Principles and Practices. London: Pearson Education.
[8] Stallings, W. (n.d.). Kriptografi.
Retrieved Oktober 6, 2015, from
William Stallings:
http://williamstallings.com/Extras/Se curity-Notes/lectures/classical.html [9] Syafa'at, A. (2009). Perbandingan
Kriptografi Subtitusi Homofonik dan Poligram dengan Vaesar Cipher.
[10] Wikipedia. (2015, Agustus 5).
kriptografi. Retrieved Oktober 3,
2015, from wikipedia:
https://id.wikipedia.org/wiki/kriptogr afi
38
Lampiran 6 Rekapitulasi Penggunaan Dana Penelitian
Judul : APLIKASI KEAMANAN FILE DENGAN MENGGUNAKAN
TEKNIK KRIPTOGRAFI SHIFT CIPHER Skema Penelitian : Penelitian Pemula
Nama Ketua : Christy Atika Sari, M.Kom NIDN/NPP : 0619018801 / 0686.11.2012.407 Nama Anggota (1) : Eko Hari Rachmawanto, M.Kom NIDN/NPP : 0613098701 / 0686.11.2012.458 Tahun Pelaksanaan : 2015/2016
Perguruan Tinggi : Universitas Dian Nuswantoro Dana Tahun Berjalan : Rp. 3.000.000,-
Dana Mulai Diterima : 1 Oktober 2015
1. Honorarium
Honor Honor/Jam (Rp)
Waktu (jam/minggu)
Minggu Honor
(Rp)
Ketua 20.000 1 12 240.000
Anggota 15.000 1 12 180.000
SUBTOTAL (Rp) 420.000 2. Peralatan Penunjang
Nomor Kuitansi
Pembelian Bulan
Keterangan Pembelian
Justifikasi
Pemakaian Biaya (Rp) 004/PDPI/2015 Oktober Flaskdisk 16GB dan
CD RW
Alat Penyim-panan Data Komputer
195.000
SUBTOTAL (Rp) 195.000 3. Bahan Habis Pakai
Nomor Kuitansi
Pembelian Bulan
Keterangan Pembelian
Justifikasi
Pemakaian Biaya (Rp) 001/PDPI/2015 Oktober Pulsa Internet dan
pulsa reguler
Akses internet dan komunikasi
308.000
39
002/PDPI/2015 Oktober Konsumsi Rapat / pertemuan penelitian
34.000
003/PDPI/2015 Oktober Alat tulis dan Cetak Proposal Laporan
Penggandaan proposal laporan
104.000
005/PDPI/2015 Oktober Alat tulis Pembelian kertas kebutuhan penelitian
143.000
006/PDPI/2015 November Pulsa Internet dan pulsa reguler
Akses internet dan komunikasi
156.000
007/PDPI/2015 November Konsumsi Rapat / pertemuan penelitian
91.500
008/PDPI/2015 November Cetak Laporan Kemajuan
Penggandaan Laporan Kemajuan
189.000
009/PDPI/2015 Desember Pulsa Internet dan pulsa reguler
Akses internet dan komunikasi
208.000
010/PDPI/2015 Desember Konsumsi Rapat / pertemuan penelitian
42.000
011/PDPI/2015 Desember Alat Tulis dan Jilid Laporan Kemajuan
Kelengkapan Laporan Kemajuan
46.000
SUBTOTAL (Rp) 1.321.500 4. Perjalanan
Nomor Kuitansi
Pembelian Bulan
Keterangan Pembelian
Justifikasi
Pemakaian Biaya (Rp) 012/PDPI/2015 Desember Transportasi bulan
Oktober – Desember 2015
Kelancaran perjalanan untuk penelitian
210.000
SUBTOTAL(Rp) 210.000 5. Publikasi Penelitian
Material Justifikasi Pemakaian
Kuantitas Harga Satuan Biaya (Rp)
Publikasi Jurnal
Publikasi penelitian
1 kali 0 0
SUBTOTAL (Rp) 0
TOTAL ANGGARAN (Rp) 2.146.500
40
APLIKASI KEAMANAN FILE DENGAN MENGGUNAKAN TEKNIK KRIPTOGRAFI SHIFT CIPHER
Nomor Kontrak 021/A.35-02/UDN.09/X/2015
DAFTAR PENERIMAAN HONORARIUM UNTUK BULAN OKTOBER sd DESEMBER 2015
NO NAMA TUGAS DALAM
KEGIATAN
JUMLAH
JAM HR (RP/JAM) PENERIMAAN
BERSIH NO. NPWP TTD
1 Christy Atika Sari, M.Kom NPP. 0686.11.2012.407 0619018801
Ketua, riset dan
pengujian sistem 12 20.000 240.000 -
2 Eko Hari Rachmawanto, M.Kom NPP. 0686.11.2012.458
0613098701
Anggota, pengujian sistem dan pembuatan
laporan
12 15.000 180.000 58.008.421.8-
531.000
Jumlah Rp. 420.000,-
Terbilang Empat ratus dua puluh ribu rupiah
Semarang, 14 Desember 2015
Ketua Peneliti / Penanggung Jawab Kegiatan
Christy Atika Sari, M.Kom NPP. 0686.11.2012.407
41
KUITANSI PEMBELIAN PULSA INTERNET DAN PULSA REGULER
Nomor
Sudah Terima dari Jumlah Uang Terbilang
Untuk Pembayaran : : : : :
001/PDPI/2015
Spy CeLL dan Rita Cell Rp. 308.000,-
Tiga ratus delapan ribu rupiah.
Pulsa modem internet dan pulsa regular bulan Oktober 2015.
Penanggung Jawab Kegiatan
Christy Atika Sari, M.Kom NPP. 0686.11.2012.407
Barang/Jasa sudah diterima dengan baik dan lengkap
Penerima,
Eko Hari Rachmawanto,M.Kom NPP. 0686.11.2012.458
Semarang, 31 Oktober 2015
Bukti Transaksi / Nota Pembelian
