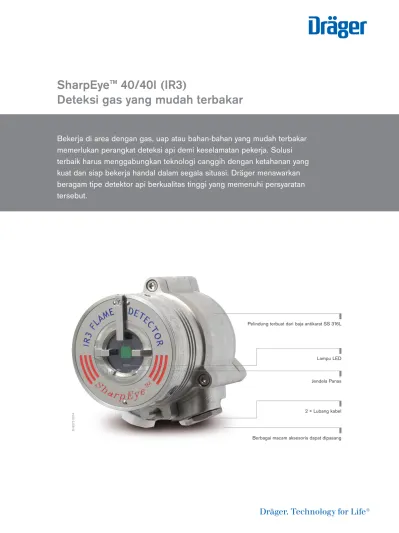

SharpEye 40/40I (IR3) Deteksi gas yang mudah terbakar

(1)

terbaik harus menggabungkan teknologi canggih dengan ketahanan yang

kuat dan siap bekerja handal dalam segala situasi. Dräger menawarkan

beragam tipe detektor api berkualitas tinggi yang memenuhi persyaratan

tersebut.

(2)

Manfaat

Kinerja Unggul

SharpEye™_{40/40I baru yang ditawarkan oleh Dräger menggabungkan kehandalan yang luar biasa dengan}

desain tangguh dan penanganan yang mudah. Pengaturan multi-spektrumnya didasarkan pada tiga pita IR (IR3) dan dapat dengan cepat mendeteksi dan melaporkan kebakaran bahan bakar dan gas dari jarak yang cukup jauh. Digabungkan dengan tingkat fleksibilitas operasional dan kompatibilitas yang tinggi dengan sistem dan antar muka lainnya menjadikannya ideal untuk beragam aplikasi.

Perlindungan terhadap Alarm Palsu

Dengan 40/40I, Anda dapat yakin bahwa sumber umum alarm yang tidak diinginkan seperti pekerjaan area panas, emisi CO2 panas dan refleksi api tidak lagi menjadi masalah. Dan lagi, pilihan sensitivitas memastikan tidak adanya zona deteksi silang.

Tangguh & Tahan Lama

Sebagai detektor yang tahan terhadap segala cuaca yang dijual di pasaran, 40/40I dibuat agar berfungsi tanpa halangan di berbagai kondisi. Fitur baru seperti jendela panas secara efektif menghilangkan masalah lapisan es dan embun. Selain beragam fitur-fitur inovatif, perangkat ini dilengkapi dengan persetujuan DNV dan MED.

Segalanya Pasti Terdeteksi

40/40I menjamin deteksi api secara cepat dan akurat. Dengan MTBF minimal 150.000 jam dan kemampuan untuk mendeteksi api cahaya fokus bensin 0,1 m2_{di jarak 65 m dalam waktu kurang dari 5 detik, Anda akan}

meyakini bahwa keselamatan operasi dan pekerja Anda ada di tangan terbaik.

Kehandalan

Keselamatan fungsional adalah konsep yang bisa diterapkan di seluruh sektor industri. Ini sangat penting supaya teknologi kompleks ini digunakan untuk sistem keselamatan. Alat ini menjamin bahwa sistem terkait keselamatan akan menawarkan pengurangan risiko yang diperlukan untuk mendapatkan keamanan peralatan. Detektor api seri SharpEye™_{40/40 sangat handal dan mematuhi Safety Integrity Requirements (Syarat}

Integritas Keselamatan) IEC 61508 dari SIL2.

Pemeriksaan optik manual dan otomatis (BIT)

Pemeriksaan otomatis elektronik dan optik detektor meningkatkan kehandalan. Selain itu, tes dapat dilakukan secara manual dan kapan saja.

(3)

LED status yang mudah dilihat

LED tiga warna yang mudah dilihat di bagian depan detektor memberikan tanda status sederhana kepada personil yang berada di dekat detektor. Warna hijau menandakan pengoperasian normal; kuning menandakan ada kerusakan dan merah menandakan adanya api.

Pemasangan dan Pengawasan yang sederhana

Mudah dipasang! Detektor ini mudah dipasang dengan dudukan miring baja antikarat, sehingga dapat diputar hingga 60° ke segala arah untuk mengarahkan detektor ke potensi sumber api.

SharpEye™_{40/40I menawarkan:}

‒ Desain multi spektrum – untuk deteksi jarak jauh dan perlindungan alarm palsu yang tinggi ‒ Proses Digital Canggih untuk Karakter Dinamis Api (berkedip, korelasi ambang dan rasio) ‒ Pilihan sensitivitas – untuk menjamin tidak ada zona deteksi silang

‒ Tes Internal Otomatis dan Manual (Built-In-Test/BIT) – untuk memastikan pengoperasian handal dan berkelanjutan.

‒ Jendela Panas – untuk pengoperasian dalam kondisi cuaca buruk (salju, es, berembun) ‒ Berbagai opsi output untuk fleksibilitas dan kompabilitas maksimal

‒ 3 Tanda menyampaikan untuk Alarm, Kerusakan dan Bantuan ‒ 0 – 20 mA (bertingkat)

‒ Protokol HART untuk perawatan dan pengelolaan aset ‒ RS485, Kompatibel dengan Modbus

‒ Mematuhi Safety Integrity (Integritas Keselamatan) Level 2 (SIL2 – TÜV)

‒ Persetujuan ekstra untuk penggunaan di seluruh dunia: ATEX, IECEx, FM/FMC, CSA ‒ Lolos uji kinerja oleh pihak ketiga: EN54-10 (VdS), FM3260

Persetujuan angkatan laut: ‒ Persetujuan jenis DNV

(4)

Aksesori

D

-2320-2014

Simulator Api 40/40 – IR3

Simulator Api SharpEye™_{40/40 IR3 – IR3 dirancang khusus}

untuk digunakan dengan detektor api SharpEye™_{. Simulator Api}

memancarkan radiasi IR dalam pola sekuensial unik yang terkait dengan dan dikenali sebagai api oleh detektor, Ini dapat digunakan untuk menguji detektor dalam kondisi simulasi api tanpa risiko terkait kebakaran. Terdapat Kolimator sinar IR3 opsional, yang dirancang khusus untuk perluasan kisaran uji.

D

-2317-2014

Pelindung cuaca Detektor Api

Pelindung cuaca melindungi detektor dari kondisi cuaca yang berbeda-beda, misalnya salju dan hujan.

D

-5526-2014

Pelindung Udara SharpEye™_40/40

Pelindung Udara special yang dikembangkan untuk optik detector api SharpEye™_{ini dapat digunakan untuk memasang detektor dalam}

kondisi lingkungan yang keras, di mana perangkat dapat terpapar uap minyak, pasir, debu, dan benda kecil lainnya.

(5)

D

-9271-2014

SharpEye™_{40/40M (Multi IR)}

Bekerja di area dengan gas, uap atau bahan-bahan yang mudah terbakar memerlukan perangkat deteksi api demi keselamatan pekerja. Solusi terbaik harus menggabungkan teknologi canggih dengan ketahanan yang kuat dan siap bekerja handal dalam segala situasi. Dräger menawarkan beragam tipe detektor api berkualitas tinggi yang memenuhi persyaratan tersebut.

D

-9306-2014

SharpEye™_{40/40R (IR)}

D

-9307-2014

SharpEye™_{40/40U-UB (UV)}

D

-9288-2014

SharpEye™_{40/40UFL (UV/IR)}

(6)

Produk Terkait

D

-9289-2014

SharpEye™_{40/40L-LB (UV/IR)}

D

-9289-2014

SharpEye™_{40/40L4-L4B (UV/IR)}

(7)

Tipe Detektor api IR tahan ledakan untuk api dari hidrokarbon Respons spektrum Tiga Spektrum Infra Red, 2 hingga 5 μm

Bidang tampilan Horizontal 100°; Vertikal 95° Waktu Respons Standar 5 detik

Kinerja Pengukuran

Jangkauan Sensitivitas 4 Jangkauan sensitif sejauh 1 ft2 (0,1 m2_{) api cahaya fokus n-heptana} dari 50 ft (15 m) hingga 215 ft (65 m) Jenis Bahan Bakar ft / m

n-Heptan / Bensin 215 / 65 Bahan Bakar Diesel / JP5 /Minyak Tanah 150 / 45 Etanol 95 % 135 / 40

Metanol 115 / 35

IPA (Isopropil Alkohol) 135 / 40 Metana / LPG* 150 / 45 Butiran Polipropilena 115 / 35 Jangkauan deteksi

(pada setelan Sensitivitas tertinggi untuk api cahaya fokus 1 kaki2_{(0,1 m}2₎₎

Kertas Berkas Kantor 83 / 25 * percikan api: lebar 10" (0,25 m), tinggi 30" (0,75 m)

Data Elektrik

Sinyal Output 0 – 20 mA (bertingkat), HART

Sinyal Kerusakan 0 + 1 mA

Sinyal Kerusakan BIT 2 mA ± 10 %

Sinyal Normal 4 mA ± 10 %

Sinyal Peringatan 16 mA ± 5 %

Sinyal alarm 20 mA ± 5 %

Tanda menyampaikan Alarm, Kerusakan dan Bantuan

kontak SPST bebas tegangan, dengan arus 2 A pada 30 VDC RS485 Hubungan komunikasi yang kompatibel dengan Modbus Catu daya 24 VDC nominal (18 – 32 VDC)

Penggunaan Daya Siaga: Maks. 90 mA (110 mA dengan jendela panas) Alarm: Maks. 130 mA (160 mA dengan jendela panas) Kondisi Sekitar

Suhu -55 hingga +75 °C / -67 hingga +167 °F (beroperasi)

-55 hingga +85 °C / -67 hingga +185 °F (opsi dan penyimpanan) Kelembapan Hingga 95 % tidak berembun

(tahan hingga 100 % RH untuk jangka pendek) Pelindung

Bahan Baja Antikarat SS 316L

Pilihan bahan

(hanya tersedia dengan versi yang disetujui ATEX)

Aluminum bebas tembaga yang tangguh, lapisan email epoksi merah

Benang penghubung 2 x 3/4" – 14 NPT or 2 x M25 x 1,5 mm Berat Detektor SS 316L 2,8 kg / aluminium 1,3 kg

Dudukan miring 1,0 kg Dimensi Detektor 101,6 x 117 x 157 mm Perlindungan Masuk IP66 dan IP67, NEMA 250 6P Persetujuan

Ex II 2 G D

Ex d e IIC T5 Gb Ex d e IIC T4 Gb Ex tb IIIC T96 °C Db Ex tb IIIC T106 °C Db ATEX dan IECEx

(8)

Data Teknis

FM/FMC/CSA Klasse I, div. 1, gruppe B, C, D Klasse II/III div. 1, gruppe E, F & G Level Integritas Keselamatan

(Safety Integrity Level)

SIL2 disertifikasi oleh TÜV (EN61508) EN54-10 (VdS)

Performa

FM3260

Marine Jenis persetujuan DNV dan ABS – Persetujuan MED-B dan MED-D (tanda roda), yang dikeluarkan oleh DNV Tanda CE EMI/RFI dilindungi dari EN61326-3 dan EN61000-6-3

Informasi Pemesanan

Informasi Pemesanan SharpEye™_{40/40 I (IR3)}

Detektor Api 40/40I-112SF – IR3 68 13 170 Detektor Api 40/40I-211SF – IR3 68 13 171 Detektor Api 40/40I-212SF – IR3 68 13 172 Detektor Api 40/40I-222SF – IR3 68 13 457 Detektor Api 40/40I-311SF – IR3 68 13 173 Detektor Api 40/40I-111SC – IR3 68 13 174 Detektor Api 40/40I-211SC – IR3 68 13 175 Detektor Api 40/40I-212SC – IR3 68 13 176 Detektor Api 40/40I-311SC – IR3 68 13 177 Detektor Api 40/40I-111AC – IR3 68 13 178 Detektor Api 40/40I-121AC – IR3 68 13 566 Detektor Api 40/40I-211AC – IR3 68 13 179 Detektor Api 40/40I-212AC – IR3 68 13 180 Detektor Api 40/40I-221SC – IR3 68 13 422 Detektor Api 40/40I-222SC – IR3 68 13 421 Detektor Api 40/40I-221AC – IR3 68 13 423 Versi lain tersedia atas permintaan.

Aksesori untuk SharpEye™_{40/40 I (IR3)}

Pelindung cuaca Detektor Api (SS) 68 13 189 Pelindung cuaca Detektor Api (ABS) 68 13 190 Dudukan Miring Detektor Api (SS) 68 13 191 Simulator Api 40/40 – IR3 68 13 192 Simulator Api FS-1100 68 13 461 Kolimator Sinar IR3 68 13 195 Kit Diagnostik Laptop Mini 68 13 319 USB / kit konverter RS485, termasuk. SW 68 13 320 Pointer Laser SharpEye™ _{68 13 321} Pelindung Udara SharpEye™_40/40 _{68 51 603} Dudukan Pipa SharpEye™_40/40 _{68 13 459} Dudukan Tiang (Baut-U) 2" – (SS) 68 13 322 Dudukan Tiang (Baut-U) 3" – (SS) 68 13 323 SharpEye™_{merupakan merek dagang terdaftar dari Spectrex Inc.}
