Oleh : Febrina Ikaningrum

(1)

Oleh :

Febrina Ikaningrum

4207100041

(2)

LATAR BELAKANG



Banyak owner yang meminta dbuatkan tug boat lebih

sering menyebutkan kemampuan bollard pullnya



Pentingnya kemampuan bollard pull pada saat

mendesain tug boat



Pada kondisi riil, sering terjadi ketidaksesuaian

kemampuan bollard pull antara permintaan bollard pull

oleh owner dengan hasil yang dicapai setelah desain

kapal jadi dan dilakukan bollard pull test(Test Bollard

Pull/Uji Tarik)



Ketidaksesuaian ini karena tidak ada korelasi antara daya

engine yang terpasang dengan thrust propeller yang

dihasilkan dan dimensi kapal

(3)

RUMUSAN MASALAH

1. Berapakah korelasi kapasitas daya engine yang

sesuai dengan kemampuan bollard pull dengan

menggunakan bantuan perangkat lunak atau

software?

2. Berapakah korelasi dimensi kapal (L, B, T) yang

sesuai dengan kemampuan bollard pull dengan

menggunakan bantuan perangkat lunak atau

software?

3. Berapakah

korelasi

thrust

propeller

yang

dihasilkan terhadap kemampuan bollard pull

dengan menggunakan bantuan perangkat lunak

atau software?

(4)

•

BATASAN MASALAH

4 •Jenis tug boat yang dianalisa hanya jenis tug boat pelabuhan (Harbour

Tug) yang berfungsi sebagai penarik.

•Data-data tug boat yang diambil merupakan data dari tug boat

pelabuhan (Harbour Tug) yang sudah beroperasi.

•Analisa yang dilakukan pada tug boat berdasarkan bollard pull pada

data, yaitu :

25 ≤ BP < 40

40 ≤ BP < 55

55 ≤ BP < 70

70 ≤ BP < 85

•Untuk propeller pada tug boat hanya menganalisa thrust propeller.

•Metode perhitungan untuk tahanan menggunakan Metode Harvald

•Simulasi yang dilakukan dengan menggunaka bantuan perangkat lunak

atau software adalah :

Bollard pull terhadap kebutuhuan daya engine

Bollard pull terhadap ukuran utama kapal(L, B, T)

(5)

•

TUJUAN

5 1. Untuk mendapatkan korelasi antara

kemampuan bollard pull tug boat dengan

daya yang terpasang pada tug boat

2. Untuk mendapatkan korelasi antara

kemampuan bollard pull dengan dimensi

(L, B, T) tug boat

3. Untuk mendapatkan korelasi antara

kemampuan bollard pull dengan thrust

propeller yang dihasilkan tug boat

(6)

•

TINJAUAN PUSTAKA

6 Bollard pull merupakan kemampuan daya tarik pada tug boat. Istilah

bollard didapat karena pada saat pengujian, tali towing yang

terhubung dengan towing hook pada tug boat diikatkan pada

bollard yang tertanam di dermaga (Gambar a). Kemudian daya tarik

tug boat di uji sampai berapa ton kemampuan daya tariknya

(Gambar b).

Gambar alat yang

menunjukkan

besaran daya tarik

tug boat(Gambar

Lingkaran Putih)

Gambar a

(7)

•

TINJAUAN PUSTAKA

7 Rumusan perhitungan bollard pull :

Rumusan perhitungan thrust :

T =

→ T = → T =

dimana, t = 0,5 C

_p

– 0,12 dan w = 0,5 C

_p.

Rumusan perhitungan daya engine :

Volume Displacement ∇ = L X B X T X Cb Displacement ∆ = ∇ X ρ Permukaan Basah S = ρ X L X (CbX B + 1,7 X T) Froude Number (Fn) V_s/ (g X L_wl)1/2 →Lwl= [1+3%] X L Reynold Number (R_n) (v_sX L_WL) / �

Koefisien Tahanan Sisa (Cr₎

LWL_{/ ∇}⅓

→Adanya Boss baling-baling, (1+5%)XCr

→Adanya Poros baling-baling,

(1+6%)XCr

Koefisien Tahanan Gesek Cf= 0,075 / (log Rn– 2)2

Koefisien Tahanan Tambahan C_a= log ∆ Tahanan Kemudi Cas= 0,00004 Tahanan Udara C_aa= 0,0007 Tahanan TOTAL (R_t) RTair+ RTudara RTair=CtX0,5XρairXVs2XS →C_t=[C_r+C_f+C_a+C_as] RT_udara=C_tXρ_udaraXV_s2_XS udara →Sudara=ρudara XLX(B+1,7X((H-t)+(4X2,5)) → Ct= Caa

RT Dinas RtX %,Sea Margin

EHP R_{T Dinas}X V_s → 1 knot = 0,5144 m/s DHP EHP / PC → PC = η_rrXη_pXη_H → η_{H =}(1-t)/(1-w) t = 0,5 Cp– 0,12 Cp= Cb/ Cm w = 0,5 X C_p SHP DHP / ηsηb BHP BHP_scr=SHP / η_g BHP_mcr= BHP_scr/ 0,85 →……hp →…….kw 1 hp = 0,746 kw

(8)

TINJAUAN PUSTAKA

8 Rumusan perhitungan dimensi :

Untuk aplikasi penggunaan bantuan perangkat lunak, dimensi atau ukuran utama kapal

dalam perhitungan rumusan yang terkandung nilai C

b

, C

m

dan C

p

akan di asumsikan

(9)

DATA YANG DIHARAPKAN

Data

Daya

Engine

Data

“L”

Tug Boat

Data

Bollard

Pull

Data

“T”

TugBoat

Data

“B”

Tug Boat

Data

“H”

TugBoat

9 Data

Tug Boat

(10)

DATA YANG TELAH DIDAPAT

(11)

METODOLOGI

11 start

RUMUSAN MASALAH

RUNNING

PENGERJAAN PROGRAM

PENGOLAHAN DATA

STUDY LITERATUR

Validasi

END

PENGAMBILAN DATA

KESIMPULAN

YA

TIDAK

•DIMENSI KAPAL

•DAYA ENGINE

•BOLLARD PULL

(12)

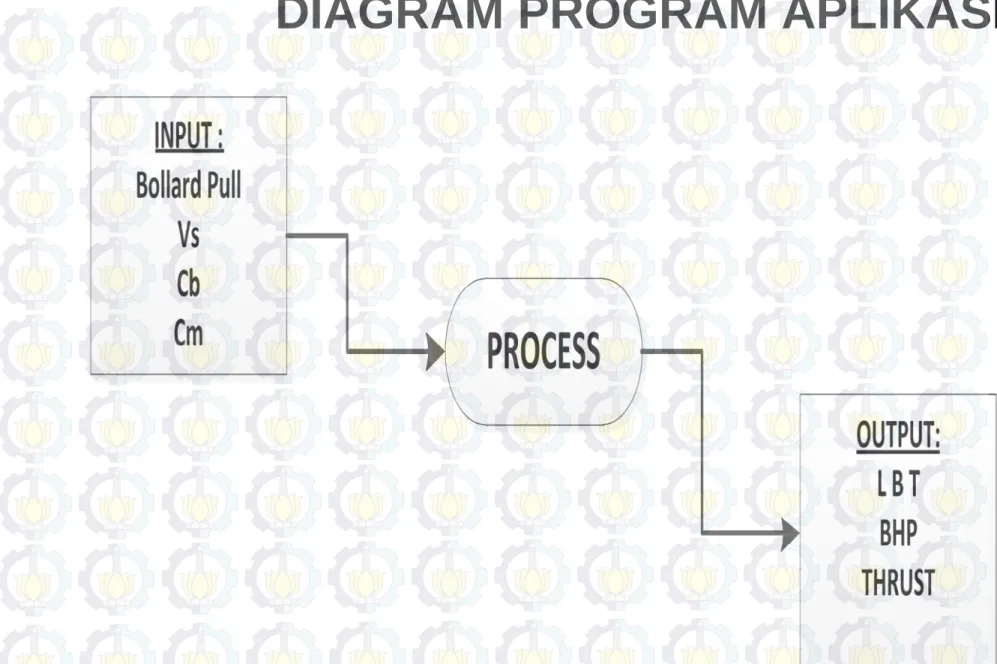

DIAGRAM PROGRAM APLIKASI

(13)

BOLLARD CALCULATION

(14)

DIAGRAM PROSES ALGORITMA

Process • Bollard Pull • Vs • Cb • Cm Melakukan Perhitungan EHP Output Tidak Perhitungan Displacement Ya Perhitungan Rt(Tahanan Total)

Koreksi Bollard terhadap L,B,T Tidak Output Korelasi Bollard terhadap Thrust Perhitungan THP Ya Koreksi Bollard terhadap

BHP

Output Ya

Tidak

(15)

HASIL KORELASI

BP L B T BHP Thrust Cb = 0.45 Cm = 0.55 25 - 40 26 - 34 7.2 - 9.1 2.5-3.2 1500-2700 115-185 40 - 55 34-40 9.1-11 3.2-3.7 2700-3900 185-254 Vs 12 Knot 55 - 70 40-45 11 - 12.0 3.3-4.2 3900-5100 254-323 70 - 85 45-49 12 - 13.2 4.2-4.6 5100-6400 243-393 Cb = 0.45 Cm = 0.55 25 - 40 30-39 8.1-11 2.8-3.7 1600-2800 125 - 202 40 - 55 39-45 11-12.1 3.7-4.3 2800-4002 202 - 277 Vs 11 Knot 55 - 70 45-50 12.1-13.7 4.3-4.8 4002-5300 277-353 70 - 85 50-56 13.7-15.1 4.8-5.3 5300-6600 353-428 Cb = 0.45 Cm = 0.55 25 - 40 34-45 9.4-12 3.3-4.2 1700-2900 138-222 40 - 55 45-52 12 - 14.0 4.2-5 2900-4200 222-305 Vs 10 Knot 55 - 70 52-59 14-16 5-5.6 4200-5500 305-388 70 - 85 59-65 16-17.4 5.6-6 5500-6800 388-471 Cb = 0.45 Cm = 0.6 25 - 40 26-34 7.1-9 2.4-3.2 1500-2700 109-175 40 - 55 34-39 9-10.5 3.2-3.7 2700-3900 175-240 Vs 12 Knot 55 - 70 39-45 10.5-12 3.7-4.5 3900-5100 240-306 70 - 85 45-49 12-13.5 4.5-5 5100-6400 306-371 Cb = 0.45 Cm = 0.6 25 - 40 30-38 8.1-10.3 2.8-3.6 1600-2800 118-190 40 - 55 38-45 10.3-12 3.6-4.2 2800-4000 190-262 Vs 11 Knot 55 - 70 45-51 12-13.6 4.2-4.8 4000-5300 262-334 70 - 85 51-56 13.6-15 4.8-5.3 5300-6600 334-405 Cb = 0.45 Cm = 0.6 25 - 40 34-44 9.3-11.9 3.2-4.1 1700-2900 130-210 40 - 55 44-52 11.9-13.9 4.1-4.9 2900-4200 210-288 Vs 10 Knot 55 - 70 52-59 13.9-15.7 4.9-5.5 4200-5500 288-367 70 - 85 59-65 15.7-17.3 5.5-6.1 5500-6800 367-445

(16)

HASIL KORELASI

Cb = 0.45 Cm = 0.65 25 - 40 34-44 9.4-11.8 3.3-4.1 1700-2900 125-201 40 - 55 44-52 11.8-13.8 4.1-4.8 2900-4200 201-275 Vs 12 Knot 55 - 70 52-58 13.8-15.6 4.8-5.5 4200-5500 275-351 70 - 85 58-64 15.6-17.2 5.5-6 5500-6800 351-426 Cb = 0.45 Cm = 0.65 25 - 40 30-38 8.1-10.2 2.8-3.6 1600-2800 113-182 40 - 55 38-45 10.2-13 3.6-4.3 2800-4000 182-251 Vs 11 Knot 55 - 70 45-51 13-14 4.3-4.8 4000-5300 251-319 70 - 85 51-56 14-15 4.8-5.3 5300-6600 319-387 Cb = 0.45 Cm = 0.65 25 - 40 34-44 9.4-11.8 3.3-4.1 1700-2900 125-201 40 - 55 44-52 11.8-13.8 4.1-4.8 2900-4200 201-276 Vs 10 Knot 55 - 70 52-58 13.8-15.6 4.8-5.5 4200-5500 276-351 70 - 85 58-64 15.6-17.2 5.5-6.1 5500-6800 351-426 Cb = 0.45 Cm = 0.7 25 - 40 26-34 7-9.0 2.4-3.2 1500-2700 100-161 40 - 55 34-39 9-10.5 3.2-4 2700-3900 161-221 Vs 12 Knot 55 - 70 39-44 10.5-12 4-4.2 3900-5100 221-282 70 - 85 44-49 12-13.1 4.2-5 5100-6400 282-342 Cb = 0.45 Cm = 0.7 25 - 40 29-38 8-11.0 2.8-3.6 1600-2800 109-176 40 - 55 38-45 11-12.0 3.6-4.2 2800-4000 176-242 Vs 11 Knot 55 - 70 45-51 12-13.5 4.2-4.8 4000-5300 242-307 70 - 85 51-54 13.5-15 4.8-5.3 5300-6600 307-373 Cb = 0.45 Cm = 0.7 25 - 40 34-44 9.3-12 3.2-4.2 1700-2900 120-193 40 - 55 44-52 12.0-14.0 4.2-5 2900-4200 193-266 Vs 10 Knot 55 - 70 52-58 14-16 5-5.5 4200-5500 266-338 70 - 85 58-64 16-18 5.5-7 5500-6800 338-410

(17)

HASIL KORELASI

Cb = 0.45 Cm = 0.75 25 - 40 26-34 7-9.0 2.4-3.2 1500-2700 97-156 40 - 55 34-39 9-11.0 3.2-3.7 2700-3900 156-215 Vs 12 Knot 55 - 70 39-44 11-12.0 3.7-4.2 3900-5100 215-273 70 - 85 44-49 12-13.1 4.2-5 5100-6300 273-332 Cb = 0.45 Cm = 0.75 25 - 40 29-38 8-11.0 2.8-4 1600-2800 106-170 40 - 55 38-45 11-12.0 4-4.2 2800-4000 170-234 Vs 11 Knot 55 - 70 45-50 12-14.0 4.2-5 4000-5300 234-300 70 - 85 50-56 14-15.0 5-5.5 5300-6500 300-362 Cb = 0.45 Cm = 0.75 25 - 40 34-44 9.3-12 3.2-4.2 1600-2900 116-187 40 - 55 44-52 12.0-14 4.2-5 2900-4200 187-256 Vs 10 Knot 55 - 70 52-58 14-16.0 5-6.0 4200-5500 256-328 70 - 85 58-64 16-18 7-Jun 5500-6800 328-398 Cb = 0.5 Cm = 0.55 25 - 40 26-34 7.0-9 2.4-3.2 1500-2700 124-200 40 - 55 34-39 9-10.5 3.2-4 2700-3900 200-275 Vs 12 Knot 55 - 70 39-44 10.5-12 4-4.5 3900-5100 275-350 70 - 85 44-49 12-13.5 4.5-5 5100-6300 350-425 Cb = 0.5 Cm = 0.55 25 - 40 29-38 8.0-11 2.8-4 1600-2800 136-219 40 - 55 38-45 11-12.0 4-4.5 2800-4000 219-300 Vs 11 Knot 55 - 70 45-50 12-14.0 4.5-5 4000-5200 300-382 70 - 85 50-55 14-15 5-5.5 5200-6500 382-464 Cb = 0.5 Cm = 0.55 25 - 40 34-44 9.2-12 3.2-4.5 1600-2900 149-240 40 - 55 44-51 12-14.0 4.5-5 2900-4200 240-330 Vs 10 Knot 55 - 70 51-58 14-16 5-5.5 4200-5400 330-420 70 - 85 58-64 16-17.1 5.5-6 5400-6700 420-510

(18)

HASIL KORELASI

Cb = 0.5 Cm = 0.6 25 - 40 25-33 7.0-9.0 2.4-3.5 1500-2700 116-187 40 - 55 33-39 9.0-10.5 3.5-4 2700-3900 187-258 Vs 12 Knot 55 - 70 39-44 10.5-12 4-4.5 3900-5100 258-328 70 - 85 44-48 12-13.0 4.5-5 5100-6300 328-398 Cb = 0.5 Cm = 0.6 25 - 40 29-38 7.9-10.5 2.7-3.6 1600-2800 127-204 40 - 55 38-44 10.5-12 3.6-4.3 2800-4000 204-281 Vs 11 Knot 55 - 70 44-50 12-13.5 4.3-5 4000-5200 281-357 70 - 85 50-55 13.5-15 5-5.5 5200-6500 357-434 Cb = 0.5 Cm = 0.6 25 - 40 34-44 9.2-12 3.2-4.5 1600-2900 140-225 40 - 55 44-51 12-14.0 4.5-5 2900-4100 225-309 Vs 10 Knot 55 - 70 51-58 14-15.5 5-5.5 4100-5400 309-393 70 - 85 58-63 15.5-17 5.5-6 5400-6700 393-477 Cb = 0.5 Cm = 0.65 25 - 40 25-33 6.9-9 2.4-3.5 1500-2700 110-178 40 - 55 33-39 9-10.5 3.5-4 2700-3900 178-244 Vs 12 Knot 55 - 70 39-44 10.5-12 4-4.5 3900-5100 244-311 70 - 85 44-48 12-13.0 4.5-5 5100-6300 311-377 Cb = 0.5 Cm = 0.65 25 - 40 29-38 7.9-10.5 2.7-4 1600-2800 120-194 40 - 55 38-44 10.5-12 4-4.5 2800-4000 194-266 Vs 11 Knot 55 - 70 44-50 12-13.5 4.5-5 4000-5200 266-339 70 - 85 50-55 13.5-15 5-5.5 5200-6500 339-411 Cb = 0.5 Cm = 0.65 25 - 40 33-43 9.1-12 3.2-4.5 1600-2900 132-213 40 - 55 43-51 12-14.0 4.5-5 2900-4100 213-293 Vs 10 Knot 55 - 70 51-57 14-15.5 5-5.5 4100-5400 293-373 70 - 85 57-63 15.5-17 5.5-6 5400-6700 373-452

(19)

HASIL KORELASI

Cb = 0.5 Cm = 0.7 25 - 40 25-33 6.9-9 2.4-3.5 1500-2700 106-170 40 - 55 33-39 9-10.5 3.5-4 2700-3900 170-234 Vs 12 Knot 55 - 70 39-44 10.5-12 4-4.5 3900-5100 234-297 70 - 85 44-48 12-13.0 4.5-5 5100-6300 297-361 Cb = 0.5 Cm = 0.7 25 - 40 29-38 7.9-10.5 2.7-3.6 1600-2800 115-186 40 - 55 38-44 10.5-12 3.6-4.5 2800-4000 186-255 Vs 11 Knot 55 - 70 44-50 12-13.5 4.5-5 4000-5200 255-324 70 - 85 50-55 13.5-15 5-5.5 5200-6500 324-394 Cb = 0.5 Cm = 0.7 25 - 40 33-43 9.1-11.5 3.2-4.1 1600-2900 127-204 40 - 55 43-51 11.5-14 4.1-5 2900-4100 204-280 Vs 10 Knot 55 - 70 51-57 14-15.5 5-5.5 4100-5400 280-357 70 - 85 57-63 15.5-17 5.5-6 5400-6700 357-433 Cb = 0.5 Cm = 0.75 25 - 40 25-33 6.9-9 2.4-3.5 1500-2700 102-164 40 - 55 33-39 9-10.5 3.5-4 2700-3900 164-225 Vs 12 Knot 55 - 70 39-43 10.5-12 4-4.5 3900-5100 225-287 70 - 85 43-48 12-13.0 4-4.5 5100-6300 287-348 Cb = 0.5 Cm = 0.75 25 - 40 29-37 7.9-10 2.7-3.5 1600-2800 111-179 40 - 55 37-44 10-12.0 3.5-4.5 2800-4000 179-246 Vs 11 Knot 55 - 70 44-49 12-13.5 4.5-5 4000-5200 246-313 70 - 85 49-54 13.5-15 5-5.5 5200-6500 313-380 Cb = 0.5 Cm = 0.75 25 - 40 33-43 9.1-11..5 3.1-4.5 1600-2900 122-197 40 - 55 43-51 11.5-13.5 4.5-5 2900-4100 197-270 Vs 10 Knot 55 - 70 51-57 13.5-15.5 5-5.5 4100-5400 270-344 70 - 85 57-63 15.5-17 5.5-6 5400-6700 344-418

(20)

HASIL KORELASI

Cb = 0.55 Cm = 0.55 25 - 40 25-33 6.9-9 2.4-3.5 1500-2700 136-219 40 - 55 33-39 9-10.5 3.5-4 2700-3800 219-300 Vs 12 knot 55 - 70 39-44 10.5-12 4-4.5 3800-5000 300-382 70 - 85 44-48 12-13.0 4.5-5 5000-6200 382-464 Cb = 0.55 Cm = 0.55 25 - 40 29-38 7.9-10.5 2.7-3.6 1600-2800 148-238 40 - 55 38-44 10.5-12 3.6-4.5 2800-4000 238-328 Vs 11 knot 55 - 70 44-50 12-13.5 4.5-5 4000-5200 328-417 70 - 85 50-55 13.5-15 5-5.5 5200-6400 417-506 Cb = 0.55 Cm = 0.55 25 - 40 33-43 9-12.0 3.5-4.5 1600-2900 163-262 40 - 55 43-51 12-14.0 4.5-5 2900-4100 262-360 Vs 10 knot 55 - 70 51-57 14-15.5 5-5.5 4100-5400 360-458 70 - 85 57-63 15.5-17 5.5-6 5400-6700 458-557 Cb = 0.55 Cm = 0.6 25 - 40 25-33 6.9-9 2.4-3.5 1500-2700 125-202 40 - 55 33-38 9-10.5 3.5-4 2700-3800 202-277 Vs 12 knot 55 - 70 38-43 10.5-12 4-4.5 3800-5000 277-353 70 - 85 43-48 12-13.0 4-4.5 5000-6200 353-428 Cb = 0.55 Cm = 0.6 25 - 40 29-37 7.8-10 2.7-3.5 1600-2800 137-220 40 - 55 37-44 10-12.0 3.5-4.5 2800-4000 220-302 Vs 11 knot 55 - 70 44-49 12-13.5 4.5-5 4000-5200 302-385 70 - 85 49-54 13.5-15 5-5.5 5200-6400 385-467 Cb = 0.55 Cm = 0.6 25 - 40 33-43 9-11.5 3.1-4.5 1600-2900 150-242 40 - 55 43-50 11.5-13.5 4.5-5 2900-4100 242-333 Vs 10 knot 55 - 70 50-57 13.5-15.5 5-5.5 4100-5400 333-423 70 - 85 57-62 15.5-17 5.5-6 5400-6700 423-514

(21)

HASIL KORELASI

Cb = 0.55 Cm = 0.65 25 - 40 25-33 6.8-9 2.4-3.5 1500-2700 118-190 40 - 55 33-38 9-10.5 3.5-4 2700-3800 190-260 Vs 12 knot 55 - 70 38-43 10.5-11.5 4-4.5 3800-5000 260-331 70 - 85 43-47 11.5-13 4.5-5 5000-6200 331-402 Cb = 0.55 Cm = 0.65 25 - 40 28-37 7.8-10 2.7-3.5 1500-2800 128-207 40 - 55 37-43 10-12.0 3.5-4.5 2800-4000 207-284 Vs 11 knot 55 - 70 43-49 12-13.5 4.5-5 4000-5200 284-361 70 - 85 49-54 13.5-15 5-5.5 5200-6400 361-439 Cb = 0.55 Cm = 0.65 25 - 40 33-43 9-11.5 3.1-4 1600-2900 141-227 40 - 55 43-50 11.5-13.5 4-5.0 2900-4100 227-312 Vs 10 knot 55 - 70 50-56 13.5-15.5 5.0-5.5 4100-5400 312-397 70 - 85 56-62 15.5-17 5.5-6 5400-6600 397-482 Cb = 0.55 Cm = 0.7 25 - 40 25-33 6.8-9 2.3-3.5 1500-2700 112-180 40 - 55 33-38 9-10.5 3.5-4 2700-3800 180-247 Vs 12 knot 55 - 70 38-43 10.5-11.5 4-4.5 3800-5000 247-315 70 - 85 43-47 11.5-13 4.5-5 5000-6200 315-382 Cb = 0.55 Cm = 0.7 25 - 40 28-37 7.7-10 2.7-3.5 1500-2800 122-196 40 - 55 37-43 10-12.0 3.5-4.5 2800-4000 196-270 Vs 11 knot 55 - 70 43-49 12.0-13.5 4.5-5 4000-5200 270-343 70 - 85 49-53 13.5-15 5-5.5 5200-6400 343-417 Cb = 0.55 Cm = 0.7 25 - 40 33-43 8.9-11.5 3.1-4 1600-2900 134-216 40 - 55 43-50 11.5-13.5 4-5.0 2900-4100 216-297 Vs 10 knot 55 - 70 50-56 13.5-15.5 5.0-5.5 4100-5400 297-378 70 - 85 56-62 15.5-17 5.5-6 5400-6600 378-458

(22)

HASIL KORELASI

Cb = 0.55 Cm = 0.75 25 - 40 25-32 6.8-9 2.3-3.5 1500-2700 107-173 40 - 55 32-38 9-10.5 3.5-4 2700-3800 173-237 Vs 12 knot 55 - 70 38-43 10.5-11.5 4-4.5 3800-5000 237-302 70 - 85 43-47 11.5-13 4-4.5 5000-6200 302-366 Cb = 0.55 Cm = 0.75 25 - 40 28-37 7.7-10 2.7-3.5 1500-2800 117-188 40 - 55 37-43 10-12.0 3.5-4.5 2800-4000 188-259 Vs 11 knot 55 - 70 43-49 12.0-13 4.5-5 4000-5200 259-329 70 - 85 49-53 13-14.5 5-5.5 5200-6400 329-400 Cb = 0.55 Cm = 0.75 25 - 40 33-42 8.9-11.5 3.1-4 1600-2900 129-207 40 - 55 42-50 11.5-13.5 4-5.0 2900-4100 207-285 Vs 10 knot 55 - 70 50-56 13.5-15 5.0-5.5 4100-5400 285-362 70 - 85 56-62 15-17 5.5-6 5400-6600 362-440

(23)

VALIDASI

Dari hasil running korelasi diatas dapat dibandingkan dengan data yang

ada dilapangan dimana data tersebut tidak diketahui nilai Cb dan

Cm-nya, maka tabel berikut akan berisi perbandingan range yang dihasilkan

oleh software terhadap data tug boat yang sudah ada dengan hasil

inputan baru pada software berupa inputan bollard.

Range Software Data Input BP data

BP 25 - 40 30 Cb =0.45 Cm =0.55 30 L 30 -39 29 33 B 8.1 -11 9 Vs 11 Knot 8.9 T 2.8 - 3.7 3.5 3.1 BHP 1600-2800 2400 2018 Nilai diluar Range Nilai Sesuai Range

(24)

KESIMPULAN

•Pada pengolahan data rumusan persamaan-persamaan dalam perhitungan bollard pull,

setelah dilakukan uji linear antara hasil perhitungan bollard pull dari persamaan rumusan

dengan bollard pull yang terdata, semua rumusan persamaan bias digunakan sebagai acuan

perhitungan bollard pull. Pada penggunaan bantuan perangkat ini, rumusan persamaan yang

digunakan sebagai input program yaitu

.

Bollard Pull L B T BHP Thrust

25 - 40 26 - 34 7.2 - 9.1 2.5-3.2 1500-2700 115-185

40 - 55 34-40 9.1-11 3.2-3.7 2700-3900 185-254

55 - 70 40-45 11 - 12.0 3.3-4.2 3900-5100 254-323

70 - 85 45-49 12 - 13.2 4.2-4.6 5100-6400 243-393

•Dari pengolahan rumusan dengan menggunakan bantuan perangkat lunak(software),

didapatkan range korelasi kebutuhan daya engine, dimensi(L b T) dan thrust terhadap bollard

pull. Salah satu range hasil perhitungan software dengan Cb = 0,45 ; Cm = 0,55 dan Vs = 12

knots yaitu :

(25)

PROGRAM BOLLARD CALCULATION

.
