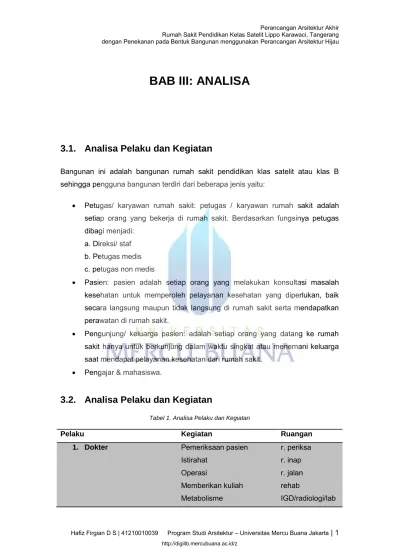

BAB III: ANALISA

3.1. Analisa Pelaku dan Kegiatan

Bangunan ini adalah bangunan rumah sakit pendidikan klas satelit atau klas B sehingga pengguna bangunan terdiri dari beberapa jenis yaitu:

 Petugas/ karyawan rumah sakit: petugas / karyawan rumah sakit adalah setiap orang yang bekerja di rumah sakit. Berdasarkan fungsinya petugas dibagi menjadi:

a. Direksi/ staf b. Petugas medis c. petugas non medis

 Pasien: pasien adalah setiap orang yang melakukan konsultasi masalah kesehatan untuk memperoleh pelayanan kesehatan yang diperlukan, baik secara langsung maupun tidak langsung di rumah sakit serta mendapatkan perawatan di rumah sakit.

 Pengunjung/ keluarga pasien: adalah setiap orang yang datang ke rumah sakit hanya untuk berkunjung dalam waktu singkat atau menemani keluarga saat mendapat pelayanan kesehatan dari rumah sakit.

 Pengajar & mahasiswa.

3.2. Analisa Pelaku dan Kegiatan

Tabel 1. Analisa Pelaku dan Kegiatan

Pelaku Kegiatan Ruangan

1. Dokter Pemeriksaan pasien

Istirahat Operasi Memberikan kuliah Metabolisme r. periksa r. inap r. jalan rehab IGD/radiologi/lab

(2)

r. dokter r. operasi r. kuliah

kamar mandi/WC

2. Perawat/medis Pembantu pemeriksaan

Perawatan pasien Penjagaan pasien Istirahat Pembantu operasi metabolisme r. periksa r. inap r. jalan rehab IGD/radiologi/lab r.inap/bangsal nurse station r. perawat r.operasi kamar mandi/WC

3. Dokter muda Pemeriksaan pasien

Istirahat Operasi Kuliah Metabolisme r. periksa r.inap/rehab r. reseden r.operasi r.seminar r.diskusi kamar mandi/WC 4. Co as Pemeriksaan pasien/praktek Istirahat Operasi Kuliah Praktek Metabolisme r. periksa r.inap/rehab r. coas r. operasi r. diskusi r. seminar bangsal/IGD poliklinik kamar mandi/WC 5. Pasien

a. Rawat inap Pendaftaran/pembayaran

Istirahat Operasi Metabolisme r. administrasi bangsal r.operasi kamar mandi/WC

(3)

b. Rawat jalan c. Emergency d. Laboratoium e. Apotik/farmasi f. Radiologi g. Rehabilitasi medik Pendaftaran/pembayaran Pemeriksaan Operasi Metabolisme Pendaftaran/pembayaran Pemeriksaan Operasi Metabolisme Pendaftaran Pemeriksaan Metabolisme Pengambilan/ pembayaran obat Tunggu Pendaftaran Pemeriksaan Metabolisme Pendafaran Pemeriksaan Metabolisme Pendaftaran Pemeriksaan Pemulihan Metabolisme r. administrasi poliklinik r.operasi kamar mandi/WC r. administrasi triase r. operasi kamar mandi/WC r. pendaftaran r. informasi r. periksa kamar mandi/WC r. pendaftaran r. informasi r. tunggu r. periksa kamar mandi/WC r. pendaftaran r. periksa kamar mandi/WC r. pendaftaran r. informasi r. periksa r. terapi kamar mandi/WC 6. Pengunjung

a. Rawat inap Pengunjungan

Istirahat Metabolisme

r. inap r. tunggu

(4)

b. Askes rawat jalan c. Apotik Pendaftaran pembayaran Tunggu Metabolisme Pengambilan pembayaran obat Tunggu Pendaftaran Pemeriksaan Metabolisme r. pendaftaran r. informasi r. tunggu kamar mandi/WC r. pendaftaran r. informasi r. tunggu r. periksa kamar mandi/WC 7. Karyawan/staff a. Administrasi/ pengelola RS b. Pengelola kepaniteraan c. Service

Kegiatan perkantoran yang mengelola rumah sakit seperti administrasi dan medical record.

Kegiatan perkantoran yang mengelola kepaniteraan kedokteran. Kegiatan pengelolaan limbah. r. direktur r. sekretaris r. tamu r. kabid umum r. kepala bidang pelayanan r. kepala bidang penunjang r. arsip r. rapat r. sekretaris r. tamu r. kepaniteraan Instalasi Pengolahan Air Limbah Bak pengendapan awal Bak aerasi

(5)

Kegiatan MEE Kegiatan pengolaha sampah. Kegiatan mencuci, menjemur, menyetrika, desinfectan, penyimpanan loker.

Kegiatan memasak dan menyiapkan makanan. Bak sedimentasi Bengkel dan MEE r. penerima r. administrasi r. genset r. pompa

r. trafo dan panel bengkel r. bahan bakar r. jaga gardu listrik tempat sampah Central Sterilization Supply Department Instalasi gizi

3.3. Analisa Kebutuhan Ruang

3.2.1. Penunjang Medis

Tabel 2. Analisa Kebutuhan Ruang Pelayanan Unit Poliklinik

Pelaku Kegiatan Kebutuhan Ruang

Dokter Perawat

Pelayanan informasi, pendaftaran dan administrasi

r. informasi, pendaftaran dan administrasi

(6)

Residen Co as Staff/karyawan Pasien Pengantar Menunggu Pemeriksaan Kerja karyawan/administrasi Metabolisme Simpan barang/alat Berdiskusi r. tunggu  Penyakit infeksius  Penyakit non-infeksi r. pemeriksaan  Poli umum

 Poli kesehatan anak  Poli jiwa

 Poli kandungan  Poli gigi dan mulut  Poli penyakit dalam  Poli bedah umum  Poli mata

 Poli paru  Poli saraf  Poli jantung  Poli THT

 Poli Kulit dan Kelamin r. karyawan lavatori storage r. diskusi r. co as r. reseden

Tabel 3. Analisa Kebutuhan Ruang Pelayanan IGD

Pelaku Kegiatan Kebutuhan Ruang

Dokter Perawat

Layanan informasi pendaftaran r. informasi dan r. Pendaftaran

(7)

Residen Co as Staff/karyawan Pasien Pengantar Pertolongan pertama Periksa Perawatan Penyediaan obat Penyediaan alat Penyediaan darah Penyediaan gas Ganti Kerja dokter Kerja karyawan Menunggu Pembayaran administrasi Metabolisme Simpan kereta Berdiskusi Praktek r. first aid r. pemeriksaan r. perawatan r. obat r. alat bank darah medical gasses r. ganti r. dokter r. karyawan r. tunggu r. administrasi lavatory r. stretcher r. diskusi r. co as r. reseden r. praktek

Tabel 4. Analisa Kebutuhan Ruang Pelayanan Rawat Inap

Pelaku Kegiatan Kebutuhan Ruang

Dokter Perawat Residen Co as Staff/karyawan Pasien pengunjung Mendaftar

Pengawasan perawat, reseden Pengawasan co as

Pasien diperiksa Pasien dirawat Isolasi

Dokter visit

Makan dan minum Simpan kain Metabolisme Suplai gas Simpan barang Istirahat perawat Nurse station r. jaga khusus co as bangsal rawat inap r. isolasi r. dokter pantry r. linen lavatory r. gas storage r. istirahat perawat

(8)

Menunggu r. tunggu

 penyakit infeksius  penyakit non infeksius

Tabel 5. Analisa Kebutuhan Ruang Pelayanan ICU dan ICCU

Pelaku Kegiatan Kebutuhan Ruang

Dokter Perawat Reseden Co as Staff/karyawan Pasien pengunjung Mendaftar

Pengawasan perawat, residen, co as

Pasien diperiksa Pasien dirawat Isolasi

Dokter visit

Makan dan minum Simpan kain Metabolisme Suplai gas Simpan barang Istirahat perawat menunggu Nurse station

Ruang ICU ICCU r. isolasi r. dokter pantry r. linen lavatory r. gas storage r. istirahat r. tunggu  penyakit infeksius  penyakit non infeksius

Tabel 6. Analisa Kebutuhan Ruang Pelayanan Penunjang Medik Unit Laboratorium

Pelaku Kegiatan Kebutuhan Ruang

Dokter Perawat Residen Co as Staff/karyawan Pasien pengunjung Pendaftaran Menunggu Pemeriksaan pasien Pengambilan sampel Pengambilan darah Uji sampel Receptionist r. tunggu r. observasi

r. pengambilan sampel dan lavatory r. pengambilan darah

r. laboratorium  lab umum  lab mikrobiologi

(9)

Penyimpanan hasil uji Pengambilan hasil uji Simpan darah Kerja staff Ganti pakaian Metabolisme  lab kimia  lab hematologi  lab patologi r. penyimpanan file loket pengambilan bank darah r. kerja staff r. ganti pakaian lavatory

Tabel 7. Analisa Kebutuhan Ruang Instalasi Bedah

Pelaku Kegiatan Kebutuhan Ruang

Dokter Perawat Residen Co as Staff/karyawan Pasien Pengunjung Menunggu Persiapan operasi Kerja dokter Kerja perawat Kerja paramedis

Praktek co as dan residen Rapat Ganti pakaian Metabolisme Steril Operasi Operasi kecil Scrub up Anestesi Pemulihan pasien Control alat dan listrik Simpan alat Pembuangan r. tunggu r. persiapan r. dokter r. perawat ruang paramedis

ruang co as dan residen

r. auditorium untuk melihat opersai r. rapat r. ganti/loker lavatory r. steril r. operasi r. mior surgical r. scrub up r. anestesi r. recovery r. control r. alat r. disposal

(10)

Pelaku Kegiatan Kebutuhan Ruang Dokter Perawat Residen Co as Staff/karyawan Pasien Pengunjung Menunggu Mendaftar Ganti pakaian Dokter jaga Pemeriksaan radiologist Pemotretan Scan/pemeriksaan Pemrosesan film Control alat Simpan alat Kerja staf/karyawan Metabolisme r. tunggu receptionist r. ganti pakaian r. dokter r. konsultasi radiologi r. fluoroschopy x ray r. pemeriksaan  r. CT scan  USG  R. Gelap r. control r. alat r. staff/karyawan lavatory

Tabel 9. Analisa Kebutuhan Ruang Instalasi Rehab Medik

Pelaku Kegiatan Kebutuhan Ruang

Dokter Perawat Residen Co as Staff/karyawan Pasien Pengunjung Mendaftar Menunggu Kerja dokter Konsultasi Kerja perawat Cek fisik Ganti pakaian Metabolisme Latihan fisik Hidroterapi Elektroterapi Fisioterapi Senam Terapi oksigen r. administrasi r. tunggu r. dokter r. konsultasi r. perawat r. medikal cek up r. ganti lavatory  Penyandang cacat  Umum r. latihan fisik

r. hidroterapi dan whirpool r. fisioterapi

plaza untuk senam ruang O2

(11)

Terapi alam

Jaga residen dan co as

open space

r. residen dan co as

Tabel 10. Analisa Kebutuhan Ruang Instalasi Farmasi/Apotek

Pelaku Kegiatan Kebutuhan Ruang

Staff/karyawan Apoteker/pharmatic Pembeli/pengunjung Menunggu Menerima resep Peracikan obat Pengepakan obat Pembayaran Penyerahan obat Simpan obat/bahan Kerja karyawan Kerja apoteker r. tunggu

counter penerimaan resep r. peracikan obat

r. pengepakan obat kasir

apotik/conter penyerahan obat gudang obat dan bahan r. karyawan

r. apoteker

3.2.2. Penunjang Non Medis

Tabel 11. Analisa Kebutuhan Ruang Unit Rekam Medik

Pelaku Kegiatan Kebutuhan Ruang

Kepala unit medical record Staff

Pengunjung

Mendaftar Menunggu

Kerja rekam medik Kerja kepala Kerja karyawan Simpan file Metabolisme r. daftar r. tunggu r. rekam medik r. kepala r. staff r. simpan file lavatory

Tabel 12. Analisa Kebutuhan Ruang Administrasi

Pelaku Kegiatan Kebutuhan Ruang

Karyawan medis Karyawan non medis Pengaturan  Permasalahan medis  Kegiatan penunjang r. direktur

r. staff medik dan keperawatan

(12)

Pengunjung  Kegiatan umum

 Kegiatan keuangan Menerima tamu

Mengadakan rapat Menyimpan arsip Istirahat dan makan Metabolisme

r. staff SDA dan pendidikan r. staff keuangan

r. staff umum dan operasi r. tamu/tunggu

r. rapat r. arsip r. istirahat lavatory

Tabel 13. Analisa Kebutuhan Ruang Teknologi dan Informasi

Pelaku Kegiatan Kebutuhan Ruang

Staff/karyawan Pengunjung

Mengelola dan mengawasi seminar

Mengatur audio dan vidio Menata layout

Mengikuti seminar Simpan alat

Kontrol IT dan keamanan Koordinasi/menunggu

metabolisme

r. publik relation

r. kontrol dan peralatan r. serbaguna/konvensi gudang

r. kepala IT

hall/r. Tunggu/r. Prefunction

r. CCTV dan pusat

keamanan lavatory

3.2.3. Pelayanan service

Tabel 14. Analisa Kebutuhan Ruang Kamar Jenazah

Pelaku Kegiatan Kebutuhan Ruang

Petugas Dokter Perawat Kerabat jenazah Menyimpan jenazah Memandikan jenazah Menunggu Otopsi Parkir Penyimpan kereta r. simpan jenazah r. memandikan jenazah r. tunggu r. otopsi r. parkir ambulan r. stretcher

(13)

Kerja petugas Metabolisme

r. staff lavatory

Tabel 15. Analisa Kebutuhan Ruang Instalasi Gizi

Pelaku Kegiatan Kebutuhan ruang

Ahli gizi Staff/perugas Peneimaan bahan Penyimpanan bahan Persiapan Memasak

Istirahat dan ganti pakaian Pencucian

Kerja hali gizi Kerja staff Metabolisme Loading dock r. simpan kering r. simpan basah r. simpan farmasi r. persiapan memasak dapur utama

r. istirahat dan loker r. cuci

r. ahi gizi r. staff lavatory

Tabel 16. Analisa Kebutuhan Ruang Instalasi Laundry

Pelaku Kegiatan Kebutuhan Ruang

Pimpinan Staff Petugas Penerimaan barang Pemisahan Pencucian Pengeringan Pengepresan Perbaikan Penyimpanan Distribusi Istirahat Ganti Kerja pimpinan Kerja staff Metabolisme r. penerimaan barang r. pemisahan r. cuci r. pengeringan r. pengepresan r. jahit r. penyimpanan r. distribusi r. istirahat r. loker r. pimpinan laundry r. staff lavatory

(14)

Tabel 17. Analisa Kebutuhan Ruang Instalasi CSSD

Pelaku Kegiatan Kebutuhan ruang

Perawat Staff ahli

Mengatur pekerjaan Mengirim barang

Menampung barang kotor Mengatur barang bersih Menyimpan

Proses sterilisasi Penguapan Pembilasan

Metabolisme dan ganti pakaian

r. staff r. pengiriman r. penampungan r. pengepakan gudang steril r. sterilisasi lavatory

Tabel 18. Analisa Kebutuhan Ruang Instalasi Pengelolaan Limbah

Pelaku Kegiatan Kebutuhan ruang

Petugas service

Mengumpulkan sampah Area klinis Area kotor

Area manajemen penanganan sampah

Tabel 19. Analisa Kebutuhan Ruang Instalasi Bengkel dan Peralatan (IPSRS) dan Plant Rooms

Pelaku Kegiatan Kebutuhan ruang

Ahli ME Petugas service Pengawasan ME Operasional ME Perbaikan elektromedik Perbaikan elektronik Perbaikan perpipaan Perbaikan pengecatan Perbaikan kayu Penyimpanan alat Istirahat Ganti Metabolisme Kerja mesin r. pimpinan r. staff r. elektromedik r. elektronik r. perpipaan r. pengecatan r. peralatan kayu gudang alat r. istirahat loker lavatory trafo genset

(15)

gas medis

Tabel 20. Analisa Kebutuhan Ruang Pelayanan Fasilitas Pengunjung

Pelaku Kegiatan Kebutuhan ruang

Petugas Dokter Perawat Pasien Pengunjung Staff/karyawan Residen-co as Datang Layanan informasi Keamanan

Makan dan minum Membeli Ibadah Lobby utama r. informasi r. security kantin minimarket masjid

Tabel 21. Analisa Kebutuhan Ruang Pelayanan Pusat Pendidikan dan Penelitian Klinis

Pelaku Kegiatan Kebutuhan ruang Staff Dokter/tutor Reseden dan co as Pendidikan Penelitian Membaca

Istirahat & makan Seminar

Kerja staff Metabolisme

r. diskusi lab. Praktik

 Lab. Peny. Tropik-infeksi  Lab. Peny. Hipertensi  Lab. Peny. Diabetes melitus  Lab. Peny. Kanker

 Lab. Peny. Kanker

 Lab. Peny. Refluks gastro esofageal Perpustakaan r. istirahat kantin r. multimedia/r. Serbaguna r. staff lavatory

(16)

3.3. Analisa Hubungan Ruang

Gambar 1. Analisa Hubungan Ruang dalam Hal Kerjasama Antar Bidang Medis

Sumber: Data Arsitek Jilid 2 Hal. 200

3.3.1. Analisa Hubungan Ruang Makro

(17)

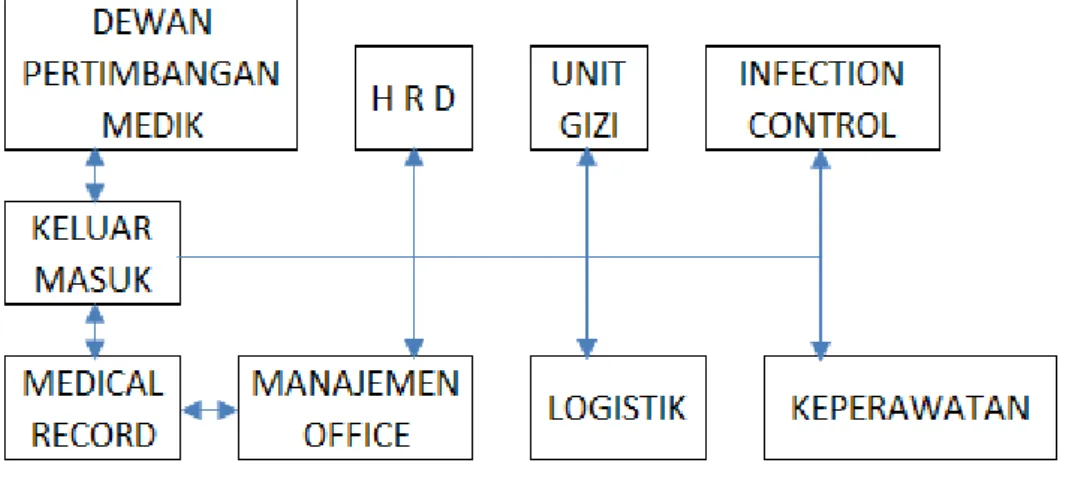

Gambar 3. Hubungan Ruang Office

(18)

Gambar 5. Hubungan Ruang Pelayanan Rawat jalan

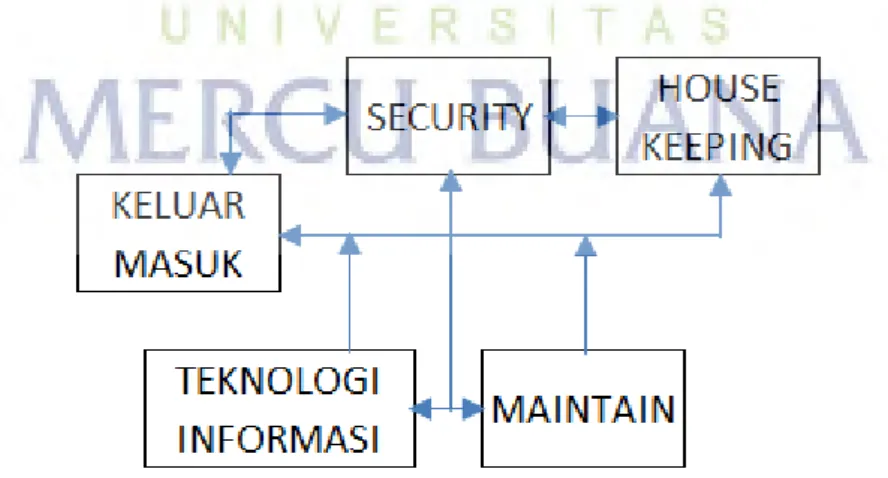

(19)

3.3.2. Analisa Hubungan Ruang Mikro

A. Out Patient Department

Gambar 7. Hubungan Ruang Instalasi Out Patient Department

B. In Patient Department

(20)

Gambar 9. Hubungan Ruang ICU dan ICCU

(21)
(22)

C. Pelayanan Penunjang Medis

(23)

Gambar 13. Hubungan Ruang Unit Laboratorium

(24)
(25)

Gambar 16. Hubungan Ruang Unit Farmasi dan Apotek

D. Pelayanan Penunjang Non Medis

Gambar 17. Hubungan Ruang Unit Rekam Medik

(26)

E. Pusat Pendidikan dan Penelitian

Gambar 19. Hubungan Ruang Pusat Pendidikan dan Penelitian

F. Pelayanan Service

Gambar 20. Hubungan Ruang Mayat (Jenazah)

(27)

Gambar 22. Hubungan Ruang Central Sterilization Supply Department

Gambar 23. Hubungan Ruang Laundry

Gambar 24. Hubungan Ruang Instalasi Pemeliharaan Sarana Rumah Sakit

3.4. Analisa Kebutuhan dan Besaran Ruang

Tabel 22. Kebutuhan dan Besaran Ruang Office

No. Nama Ruang Kapasitas Orang/ruang

Jumlah ruang

Total Luas

1 Medical Record 2 org manajer

1 org staff 5 buah 123.4 m²

2 HRD 2 org manajer

1 org staff 2 org interview 10 org r. tunggu

6 buah 51.4 m²

(28)

1 org staff

4 Logistik 2 org manajer

1 org staff 4 org tamu

5 buah 109.4 m²

5 Management Office 2 org CEO

2 org Sekretaris 1 org staff 4 org tamu 24 org r. Rapat 2 org r. toilet 8 buah 141 m² 6 Dewan Pertimbangan

Medik 1 org manajer 4 org tamu 2 buah 18 m²

7 Infection Control 2 org manajer

1 org staff 6 org tamu

5 buah 32.4 m²

8 Keperawatan 1 org manajer

1 org staff 4 org tamu

3 buah 23 m²

Tabel 23. Kebutuhan dan Besaran Ruang Fasilitas Rawat Jalan

No. Nama Ruangan Kapasitas Jumlah Ruang Total Luas 1 Accident Emergency/IGD 2 org manajer 1 org staff 3 org r. Tindakan 4 org perawat 5 bed r. Observasi 4 org prosedur 2 org call center 20 org r. tunggu

28 buah 622.6 m²

2 Customer Relation 2 org manager

1 org staff 6 org registrasi 2 org customer service 3 org operator 2 org office cs 1 org intl. Counter 2 org car call

10 buah 178.6 m²

(29)

1 org resto

2 org lobby utama 4 org call center

4 Klinik 2 org manajer

1 org head nurse 3 org konsult 2 org r. Steril 3 org EKG 3 org EMG 3 org ECHO 2 org treadmill 3 org nursery 2 org r. Menyusui 3 org nurse station 12 or regist dan kasir 30 org r. Tunggu 6 org play room 4 org toilet

44 buah 699 m²

5 Rehab medik 1 org manager

4 org staff 3 org r. Konsul 6 org hidroterapi 3 org terapi anak 3 org terapi paru 3 org okupasional 2 org psikolog 15 org r. Tunggu 3 org terapi speech 6 org tritmen 1 org admin 1 org gips 1 org toilet

25 buah 549 m²

6 MCU 1 org manager

1 org staff 30 org r. Tunggu 3 org admin

(30)

3 org konsul 10 org r. Pasien 2 org toilet

7 Endoscopy 3 org konsul

1 org Ro 6 org r. Tunggu 1 org r. Steril 2 org toilet

8 buah 110.4 m²

8 Neuro + heart center 3 org r. Tindakan

22 org r. Meeting 20 org r. Tunggu 3 org heart center 2 org toilet

8 buah 794.4 m²

9 Radiologi 2 org manager

1 org staff

3 org kasir dan regist 1 org customer serv 2 org report area 3 org usg

2 org panoramik 2 org genrl x ray 2 org fluoroscopy 2 org mamografy 4 org teknikal 3 org r. Dokter 50 org r. Tunggu 6 org r. Ganti 2 org toilet 22 buah 514 m²

10 Dialisis 3 org manager

1 org staff

22 org r. Tindakan 2 org Ro

1 org toilet

11 buah 182.5 m²

11 RMO (Dokter Umum) 8 org r. Tindakan

3 org toilet

(31)

12 Chat lab 4 org r. Kontrol 3 org kontrol 5 org r. Angiografi 2 org recovery 2 org preparation 2 org toilet 9 buah 148 m²

13 OT/operation room 2 org head nurse

6 org nurse station 20 org recovery room 10 org r. preparation 10 org r. Transfer 2 org induksi 10 org r. Ganti 6 org pantry 4 org staff 4 org dokter 6 org r. Rapat 2 org gudang obat 10 org kamar operasi 3 org konseling 2 org toilet

30 buah 966 m²

14 CSSD 2 org soild return

6 org dekontaminasi 4 org packing 2 org steril 4 org sterilizer 2 org makanan 2 org dispactch 6 org staff 2 org admin 2 org toilet 9 buah 297 m²

15 LDS/bersalin 3 org manager

8 org staff

12 org/bed r. Pasien 6 org dokter

2 org toilet

(32)

16 High care 4 org nurse station

2 org office

10 org area pasien

5 buah 97 m²

17 ODC 10 org area pasien

2 org nurse station 1 org toilet

3 buah 68 m²

Tabel 24. Kebutuhan dan Besaran Ruang Instalasi Rawat Inap

No. Nama Ruangan Kapasitas Jumlah Ruang Total Luas 1 Bangsal/Rawat Inap 3 org head nurse

6 org nurse station 4 org r. pasien klas 1 8 org r. Pasien klas 2 12 org r. Pasien klas 3 3 org r. Pasien VIP 8 org org staff 40 org lobby 1 org toilet 1 org pantry 2 org gudang obat

70 buah 2.240 m²

2 ICCU 4 org nurse station

9 org pasien area 20 org r. Tunggu

8 buah 181 m²

3 NICU 4 org nurse station

6 org nursery 2 org isolasi 2 org dapur susu 8 org pasien room 1 org toilet

8 buah 138.5 m²

4 ICU 3 org manager

6 org nurse station 40 org r. Tunggu 12 org r. Pasien

(33)

Tabel 25. Kebutuhan dan Besaran Ruang Service

No. Nama Ruang Kapasitas Jumlah Ruang Total Luas 1 Housekeeping 2 org manager

1 org staff 4 org r. Tamu 8 orr laundry 24 org loker

6 buah 366.2 m²

2 Maintenance 2 org manager

1 org staff 4 org r. Tamu 4 org gudang 4 org workshop

11 buah 311.4 m²

3 Security 1 org koordinator

2 org r. Cctv 3 buah 31.4 m² 4 IT 1 org manager 4 org staff 4 org sistem tlp 8 buah 71.8 m²

Figur

Memperbarui...

Referensi

Memperbarui...

Related subjects :
