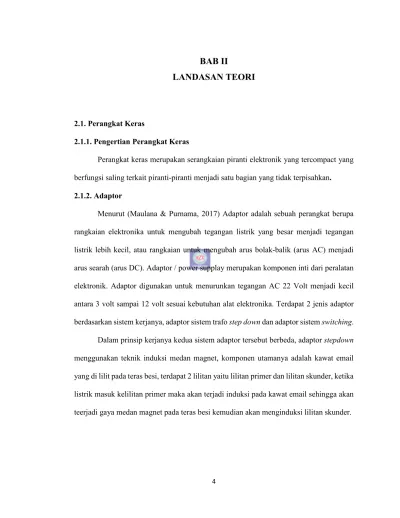

BAB II
LANDASAN TEORI
2.1. Perangkat Keras
2.1.1. Pengertian Perangkat Keras
Perangkat keras merupakan serangkaian piranti elektronik yang tercompact yang berfungsi saling terkait piranti-piranti menjadi satu bagian yang tidak terpisahkan.
2.1.2. Adaptor
Menurut (Maulana & Purnama, 2017) Adaptor adalah sebuah perangkat berupa rangkaian elektronika untuk mengubah tegangan listrik yang besar menjadi tegangan listrik lebih kecil, atau rangkaian untuk mengubah arus bolak-balik (arus AC) menjadi arus searah (arus DC). Adaptor / power supplay merupakan komponen inti dari peralatan elektronik. Adaptor digunakan untuk menurunkan tegangan AC 22 Volt menjadi kecil antara 3 volt sampai 12 volt sesuai kebutuhan alat elektronika. Terdapat 2 jenis adaptor berdasarkan sistem kerjanya, adaptor sistem trafo step down dan adaptor sistem switching.
Dalam prinsip kerjanya kedua sistem adaptor tersebut berbeda, adaptor stepdown menggunakan teknik induksi medan magnet, komponen utamanya adalah kawat email yang di lilit pada teras besi, terdapat 2 lilitan yaitu lilitan primer dan lilitan skunder, ketika listrik masuk kelilitan primer maka akan terjadi induksi pada kawat email sehingga akan teerjadi gaya medan magnet pada teras besi kemudian akan menginduksi lilitan skunder.
Sedangkan sistem switching menggunakan teknik transistor maupun IC switching, adaptor ini lebih baik dari pada adaptor teknik induksi, tegangan yang di keluarkan lebih stabil dan komponennya suhunya tidak terlalu panas sehingga mengurangi tingkat resiko kerusakan karena suhu berlebih, biasanya regulator ini di gunkan pada peralatan elektronik digital.
Adaptor dapat dibagi menjadi empat macam, diantaranya adalah sebagai berikut : 1. Adaptor DC Converter,adalah sebuah adaptor yang dapat mengubah tegangan
DC yang besar menjadi tegangan DC yang kecil. Misalnya : Dari tegangan 12v menjadi tegangan 6v;
2. Adaptor Step Up dan Step Down. Adaptor Step Up adalah sebuah adaptor yang 3. dapat mengubah tegangan AC yang kecil menjadi tegangan AC yang besar.
Misalnya : Dari Tegangan 110v menjadi tegangan 220v. Sedangkan Adaptor Step Down adalah adaptor yang dapat mengubah tegangan AC yang besar menjadi tegangan AC yang kecil. Misalnya : Dari tegangan 220v menjadi tegangan 110v.
4. Adaptor Inverter, adalah adaptor yang dapat mengubah tegangan DC yang kecil menjadi tegangan AC yang besar. Misalnya : Dari tegangan 12v DC menjadi 220v AC.
5. Adaptor Power Supply, adalah adaptor yang dapat mengubah tegangan listrik AC yang besar menjadi tegangan DC yang kecil. Misalnya : Dari tegangan 220v AC menjadi tegangan 6v, 9v, atau 12v DC.
Sumber : https___www.elementzonline.com_9v-1a-dc-power-adaptor-140 Gambar II.1 Adaptor
2.1.3. Moto Servo
Menurut (Ruswandi Djalal, Ajiatmo, Imran, & Robandi, 2014) Motor servo adalah sebuah motor DC yang dilengkapi rangkaian kendali dengan sistem closed feedback yang terintegrasi dalam motor tersebut. Pada motor servo posisi putaran sumbu (axis) dari motor akan diinformasikan kembali ke rangkaian kontrol yang ada di dalam motor servo. Motor servo adalah motor yang mampu bekerja dua arah (CW dan CCW) dimana arah dan sudut pergerakan rotornya
dapat dikendalikan dengan memberikan variasi lebar pulsa (duty cycle) sinyal PWM pada bagian pin kontrolnya.
Sumber : http://elektronika-dasar.web.id
Motor servo dibagi menjadi 2 jenis, yaitu Motor Servo Standart 180° dan Motor Servo Continuous. Motor Servo Standart 180°, Motor servo jenis ini hanya mampu bergerak dua arah (CW dan CCW) dengan defleksi masing-masing sudut mencapai 90° sehingga total defleksi sudut dari kanan – tengah – kiri adalah 180°. Motor Servo Continuous, Motor servo jenis ini mampu bergerak dua arah (CW dan CCW) tanpa batasan defleksi sudut putar (dapat berputar secara kontinyu).
Operasional motor servo dikendalikan oleh sebuah pulsa selebar ± 20 ms, dimana lebar pulsa antara 0.5 ms dan 2 ms menyatakan akhir dari range sudut maksimum. Apabila motor servo diberikan pulsa dengan besar 1.5 ms mencapai gerakan 90°, maka bila kita berikan pulsa kurang dari 1.5 ms maka posisi mendekati 0° dan bila kita berikan pulsa lebih dari 1.5 ms maka posisi mendekati 180°.
2.1.4. Arduino Mega
Menurut A. Kadir dalam (Lestari, 2017) Arduino adalah Board berbasis mikrokontroler atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Mikrokontroler itu sendiri adalah chip atau IC (integrated circuit) yang bisa diprogram menggunakan computer. Tujuan menanamkan program pada mikrokontroler adalah agar rangkaian elektronik dapat membaca input, memproses input tersebut dan kemudian menghasilkan output sesuai yang diinginkan. Jadi mikrokontroler bertugas sebagai otak yang mengendalikan proses input, dan output sebuah rangkaian elektronik. Arduino Mega 2560 adalah papan pengembangan mikrokontroller yang berbasis Arduino dengan menggunakan chip ATmega2560. Board ini memiliki pin I/O yang
cukup banyak, sejumlah 54 buah digital I/O pin (15 pin diantaranya adalah PWM), 16 pin analog input, 4 pin UART (serial port hardware). Arduino Mega 2560 dilengkapi dengan sebuah oscillator 16 Mhz, sebuah port USB, power jack DC, ICSP header, dan tombol reset. Board ini sudah sangat lengkap, sudah memiliki segala sesuatu yang dibutuhkan untuk sebuah mikrokontroller.
Sumber : B. Gustomo, 2015

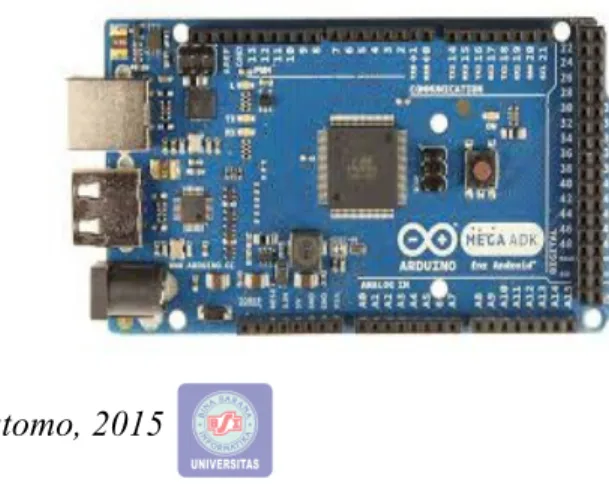

Gambar II.3 Arduino mega
Table.II.1 Spesifikasi arduino mega
Microcontroller ATmega2560
Operating Voltage 5V
Input Voltage (recommended) 7-12V Input Voltage (limits) 6-20V
Digital I/O Pins 54 (of which 15 provide PWM output)
Analog Input Pins 16
DC Current for 3.3V Pin 50 Ma
Flash Memory 256 KB of which 8 KB used by bootloader
SRAM 8 KB
EEPROM 4 KB
Clock Speed 16 MHz
Sumber : B. Gustomo, 2015
Arduino Mega dapat diaktifkan melalui koneksi USB atau dengan Catu daya Eksternal. Sumber listrik dipilih secara otomatis. Eksternal (nonUSB) daya dapat dating baik dari AC-DC adaptor atau baterai. Adaptor ini dapat dihubungkan dengan cara menghubungkannya plug pusat-positif 2.1 mm ke dalam board penghubung listrik. Lead dari beterai dapat dimasukkan ke dalam header pin GND dan Vin dari konektor Power.
Bord dapat beroperasi pada pasokan daya dari 6-20 volt. Jika diberikan dengan kurang dari 7V, bagaimanapun pin 5V dapat menyuplai kurang dari 5 Volt dan board mungkin tidak stabil. Jika menggunakan lebih dari 12 Volt, regulator tegangan bias panas dan merusak board. Rentang yang dianjurkan adalah 7-12 Volt. Pin catu daya adalah sebagai berikut :
1. VIN. Tegangan input ke papan Arduino ketika menggunakan sumber daya eksternal (sebagai lawan 5 volt dari koneksi USB atau sumber daya diatur lainnya). Anda dapat menyediakan tegangan melalui pin ini, atau, jika memasok tegangan melalui colokan listrik, mengaksesnya melalui pin ini. 2. 5V. Catu daya yang diatur digunakan untuk daya mikrokontroler dan
komponen lain di papan tulis. Hal ini dapat datang baik dari VIN melalui regulator on-board, atau disediakan oleh USB atau suplai 5V diatur lain. 3. 3V3. Sebuah pasokan 3,3 volt yang dihasilkan oleh regulator on-board.
4. GND. Ground pins.
ATmega2560 memiliki 256 KB dari memori flash untuk menyimpan kode (8 KB digunakan untuk bootloader), 8 KB dari SRAM dan 4 KB EEPROM (yang dapat dibaca dan ditulis dengan perpustakaan EEPROM
Masing-masing dari 54 pin digital pada Mega dapat digunakan sebagai input atau output, menggunakan pinMode (), digitalWrite (), dan digitalRead () fungsi. Mereka beroperasi di 5 volt. Setiap pin dapat memberikan atau menerima maksimum 40 mA dan memiliki resistor pull-up internal yang (terputus secara default) dari 20-50 KOhms. Selain itu, beberapa pin memiliki fungsi khusus:
1. Serial: 0 (RX) dan 1 (TX). Digunakan untuk menerima (RX) dan memancarkan (TX) serial data TTL (Transistor-Transistor Logic). Kedua pin ini dihubungkan ke pin-pin yang sesuai dari chip Serial Atmega8U2 USB-keTTL.
2. Interupsi Eksternal: 2 (mengganggu 0), 3 (mengganggu 1), 18 (interrupt 5), 19 (interrupt 4), 20 (interrupt 3), dan 21 (interrupt 2). Pin ini dapat dikonfigurasi untuk memicu interupsi pada nilai yang rendah, tepi naik atau jatuh, atau perubahan nilai. Lihat attachInterrupt () fungsi untuk rincian.
3. PWM: 0 13. Memberikan output PWM 8-bit dengan fungsi analog Write (). 4. SPI: 50 (MISO), 51 (MOSI), 52 (SCK), 53 (SS). Pin ini mendukung
komunikasi SPI menggunakan perpustakaan SPI. Pin SPI juga pecah pada header ICSP, yang secara fisik kompatibel dengan Uno, Duemilanove dan Diecimila.
5. LED: 13. Ada built-in LED terhubung ke pin digital 13. Ketika pin tinggi nilai, LED menyala, ketika pin rendah, itu off.
Arduino Mega 2560 memiliki 16 input analog, yang masing-masing
menyediakan 10 bit resolusi (yaitu 1024 nilai yang berbeda). Secara default mereka mengukur dari tanah ke 5 volt, meskipun adalah mungkin untuk mengubah batas atas dari kisaran mereka menggunakan pin AREF dan fungsi analogReference (). Ada beberapa pin lainnya di papan:
1. AREF. tegangan referensi untuk input analog. Digunakan dengan analog Reference ().
2. Reset. Bawa garis LOW ini untuk me-reset mikrokontroler. Biasanya digunakan untuk menambahkan tombol reset untuk perisai yang menghalangi satu di papan tulis.
Arduino Mega mempunyai sejumlah fasilitas untuk komunikasi dengan sebuah komputer, Arduino lainnya atau mikrokontroler lainnya. Atmega 328 menyediakan serial komunikasi UART TTL (5V), yang tersedia pada pin digital 0 (RX) dan 1 (TX). Sebuah Atmega 16U2 pada channel board serial komunikasinya melalui USB dan muncul sebagai sebuah port virtual ke software pada komputer. Firmware 16U2
menggunakan driver USB COM standar, dan tidak ada driver eksternal yang dibutuhkan. Software Arduino mencakup sebuah serial monitor yang memungkinkan data tekstual terkirim ke dan dari board Arduino. LED RX dan TX pada board akan menyala ketika data sedang ditransmit melalui chip USB-to-serial dan koneksi USB pada komputer (tapi tidak untuk komunikasi serial pada pin 0 dan 1).
Sebuah Software Serial library memungkinkan untuk komunikasi serial pada beberapa pin digital.
Atmega328 juga men-support komunikasi I2C (TWI) dan SPI. Software Arduino mencakup sebuah Wire library untuk memudahkan menggunakan bus I2C.
ATmega328 pada Arduino Mega hadir dengan sebuah bootloader yang
memungkinkan kita untuk meng-upload kode baru ke ATmega328 tanpa menggunakan pemrogram hardware eksternal. ATmega328 berkomunikasi menggunakan protokol STK500 asli
Kita juga dapat membuat bootloader dan program mikrokontroler melalui kepala/header ICSP (In-Circuit Serial Programming).
Sumber kode firmware ATmega16U2 (atau 8U2 pada board revisi 1 dan revisi 2) tersedia. ATmega16U2/8U2 di-load dengan sebuah bootloader DFU, yang dapat
diaktifkan dengan:
1. Pada board Revisi 1: Dengan menghubungkan jumper solder pada belakang board (dekat peta Italy) dan kemudian mereset 8U2;
2. Pada board Revisi 2 atau setelahnya: Ada sebuah resistor yang menarik garis HWB 8U2/16U2 ke ground, dengan itu dapat lebih mudah untuk meletakkan ke dalam mode DFU. Kita dapat menggunakan software Atmel’s FLIP (Windows) atau pemrogram DFU (Mac OS X dan Linux) untuk meload sebuah firmware baru. Atau kita dapat menggunakan header ISP dengan sebuah pemrogram eksternal (meng-overwrite bootloader DFU).
Arduino Mega berisikan sebuah jejak yang dapat dihapus untuk mencegah reset otomatis. Pad pada salah satu sisi dari jejak dapat disolder bersama untuk mengaktifkan
kembali. Pad itu diberi label “RESET-RN” Kita juga dapat menonaktifkan reset otomatis dengan menghubungkan sebuah resistor 110 ohm dari tegangan 5V ke garis reset.
Arduino Mega mempunyai sebuah sebuah sekring reset yang memproteksi port USB komputer dari hubungan pendek dan arus lebih. Walaupun sebagian besar
komputer menyediakan proteksi internal sendiri, sekring menyediakan sebuah proteksi tambahan. Jika lebih dari 500 mA diterima port USB, sekring secara otomatis akan memutuskan koneksi sampai hubungan pendek atau kelebihan beban hilang.
Panjang dan lebar maksimum dari PCB Arduino Mega masing-masingnya adalah 2.7 dan 2.1 inci, dengan konektor USB dan power jack yang memperluas dimensinya. Empat lubang sekrup memungkinkan board untuk dipasangkan ke sebuah permukaan atau kotak. Sebagai catatan, bahwa jarak antara pin digital 7 dan 8 adalah 160 mil. (0.16"), bukan sebuah kelipatan genap dari jarak 100 mil dari pin lainnya.
Arduino Mega dapat diprogram dengan Arduino Software (IDE). Software IDE yang digunakan juga sama, hanya tinggal memilih board Arduino Mega pada pilihan board-nya
Sumber : https://forum.arduino.cc
Sumber : https://www.arduino.cc
Gambar II.5Pin Mapping Arduino Mega 2.1.5 LCD (Liquid Crystal Display)
Menurut Siswanto dan Winardi (2015:68) meyimpulka bahwa LCD (Liquid Cristal Display) adalah salah satu jenis display elektronik yang dibuat dengan teknologi CMOS logic yang bekerja dengan tidak menghasilkan cahaya tetapi memantulkan cahaya yang ada di sekelilingnya terhadap front-lit atau mentransmisikan cahaya dari back-lit. LCD (Liquid Cristal Display) berfungsi sebagai penampil data baik dalam bentuk karakter, huruf, angka ataupun grafik.
Berikut ini adalah pemaparan PIN, kaki atau jalur input, dan control dalam suatu LCD (Liquid Cristal Display) diantaranya adalah :
1. Pin data adalah jalur untuk memberikan data karakter yang ingin ditampilkan menggunakan LCD (Liquid Cristal Display) dapat dihubungkan dengan bus data dari rangkaian lain seperti mikrokontroler dengan lebar data 8 bit. 2. Pin RS (Register Select) berfungsi sebagai indikator atau yang menentukan
jenis data yang masuk, apakah data atau perintah. Logika low menunjukan yang masuk adalah perintah, sedangkan logika high menunjukan data. 3. Pin R/W (Read Write) berfungsi sebagai instruksi pada modul jika low tulis
4. Pin E (Enable) digunakan untuk memegang data baik masuk atau keluar. 5. Pin VLCD berfungsi mengatur kecerahan tampilan (kontras) dimana pin ini
dihubungkan dengan trimpot 5 Kohm, jika tidak digunakan dihubungkan ke ground, sedangkan tegangan catu daya ke LCD sebesar 5 Volt
Sumber : https://www.eeweb.com/quizzes/liquid-crystal-display Gambar II.6.LCD
2.1.6. Infrared
Menurut Abdurohman, Kiswanto, & Toni, 2016 Sensor Infrared adalah instrument elektronik yang digunakan untuk mendeteksi karakteristik tertentu yang berada di sekitarnya dengan memancarkan dan/atau mendeteksi radiasi infrared.Sensor infrared juga mampu mengukur panas yang dipancarkan oleh benda dan pendeteksian dari gerakan benda.
.
Sumber : (https://www.radioshack.com/products/radioshack-infrared-emitterand-detector)
2.1.7. Kabel Jumper
Menurut (Maulana & Purnama, 2017) Menyimpulkan “Kabel Jumper digunakan untuk menyalurkan energi listrik. Sebuah kabel listrik terdiri dari isolator dan konduktor isolator adalah bahan pembungkus kabel yang biasa terbuat dari plastik atau karet, sedangakan konduktor terbuat dari tembaga”.
Sumber: http://www.jogjarobotika.com/kabel-jumper/1305-kabel-jumper Gambar II.8 Kabel Jumper
2.1.8. Breadboard
Menurut (Mulyana & Kharisman, 2018) menyimpulkan “Project board atau yang sering disebut breadboard adalah dasar kontruksi sebuah sirkuit elektronik dan merupakan prototype dari suatu rangkaian elektronik. Istilah ini sering merujuk pada jenis papan tempat merangkai komponen, dimana papan ini tidak memerlukan proses menyolder. Karena papan ini tidak memerlukan solder sehingga dapat digunakan kembali, dan dengan
demikian dapat digunakan untuk prototype sementara serta membantu dalam bereksperimen desain sirkuit elektronika"
Breadboard umumnya terbuat dari plastik dengan banyak lubang-lubang diatasnya. Lubang-lubang pada breadboard diatur sedemikian rupa membentuk pola sesuai dengan pola jaringan koneksi di dalamnya. Breadboard yang tersedia di pasaran umumnya terbagi atas 3 ukuran: mini breadboard, medium breadboard atau largebreadboard. Minibreadboard memiliki 170 titik koneksi (bisa juga lebih). Kemudian medium breaboard memiliki 400 titik koneksi. Dan large breadboard memiliki 830 titik koneksi.
Sumber: https://potentiallabs.com/cart/Breadboard-Online-India-Hyderabad Gambar II.9 Breadboard
2.1.9. Buzzer
Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. Pada dasarnya prinsip kerja buzzer hampir sama
dengan loud speaker, jadi buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. Buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).
Gambar II.10 Buzzer Sumber: teknikelektronika.com
2.2. Perangkat Lunak
2.2.1. Pengertian Perangkat Lunak
Software atau perangkat lunak merupakan sebuah perangkat operasi kerja untuk menjalankan sebuah komponen pada hardware.
Lebih lanjut, bahwa software memiliki sifat maya, yang dapat diartikan bahwa software tidak dapat terlihat secara fisik, namun demikian, fungsi dan juga keberadaan dari software ini dapat dirasakan dan sangat bermanfaat terutama bagi usernya.
Bahasa Pemrograman C adalah sebuah bahasa pemrograman komputer yang bisa digunakan untuk membuat berbagai aplikasi (general-purpose programming language), mulai dari sistem operasi (seperti Windows atau Linux), antivirus, software pengolah gambar (image processing), hingga compiler untuk bahasa pemrograman, dimana C banyak digunakan untuk membuat bahasa pemrograman lain yang salah satunya adalah PHP.
2.2.3. Arduino IDE
2.2.3.1. Pengertian Arduino Software (IDE)
IDE itu merupakan kependekan dari Integrated Developtment Enviroenment, atau secara bahasa mudahnya merupakan lingkungan terintegrasi yang digunakan untuk melakukan pengembangan. Disebut sebagai lingkungan karena melalui software inilah Arduino dilakukan pemrograman untuk melakukan fungsi-fungsi yang dibenamkan melalui sintaks pemrograman. Arduino menggunakan bahasa pemrograman sendiri yang menyerupai bahasa C. Bahasa pemrograman Arduino (Sketch) sudah dilakukan perubahan untuk memudahkan pemula dalam melakukan pemrograman dari bahasa aslinya. Sebelum dijual ke pasaran, IC mikrokontroler Arduino telah ditanamkan suatu program bernama Bootlader yang berfungsi sebagai penengah antara compiler Arduino dengan mikrokontroler. Arduino IDE dibuat dari bahasa pemrograman JAVA. Arduino IDE juga dilengkapi dengan library C/C++ yang biasa disebut Wiring yang membuat operasi input dan output menjadi lebih mudah. Arduino IDE ini dikembangkan dari software
Processing yang dirombak menjadi Arduino IDE khusus untuk pemrograman dengan Arduino.
2.2.3.2. Menulis Sketch
Program yang ditulis dengan menggunaan Arduino Software (IDE) disebut sebagai sketch. Sketch ditulis dalam suatu editor teks dan disimpan dalam file dengan ekstensi .ino. Teks editor pada Arduino Software memiliki fitur” seperti cutting/paste dan seraching/replacing sehingga memudahkan kamu dalam menulis kode program.
Pada Software Arduino IDE, terdapat semacam message box berwarna hitam yang berfungsi menampilkan status, seperti pesan error, compile, dan upload program. Di bagian bawah paling kanan Sotware Arduino IDE, menunjukan board yang terkonfigurasi beserta COM Ports yang digunakan
Sumber : https://forum.arduino.cc
Gambar II.11.sketch
Verify
berfungsi untuk melakukan checking kode yang kamu buat apakah sudah sesuai dengan kaidah pemrograman yang ada atau belum
Upload
Berfungsi untuk melakukan kompilasi program atau kode yang kamu buat menjadi bahsa yang dapat dipahami oleh mesih alias si Arduino.
New
berfungsi untuk membuat Sketch baru Open
Berfungsi untuk membuka sketch yang pernah kamu buat dan membuka kembali untuk dilakukan editing atau sekedar upload ulang ke Arduino.
Save
Berfungsi untuk menyimpan Sketch yang telah kamu buat. Serial Monitor
Berfungsi untuk membuka serial monitor. Serial monitor disini merupakan jendela yang menampilkan data apa saja yang dikirimkan atau dipertukarkan antara arduino dengan sketch pada port serialnya. Serial Monitor ini sangat berguna sekali ketika kamu ingin membuat program atau melakukan debugging tanpa menggunakan LCD pada Arduino. Serial monitor ini dapat digunakan untuk menampilkan nilai proses, nilai pembacaan, bahkan pesan error.
A. New berfungsi untuk membuat membuat sketch baru dengan bare minimum yang terdiri void setup() dan void loop()
B. Open berfungsi membuka sketch yang pernah dibuat di dalam drive. C. Open Recent merupakan menu yang berfungsi mempersingkat waktu
pembukaan file atau sketch yang baru-baru ini sudah dibuat.
D. Sketchbook berfungsi menunjukan hirarki sketch yang kamu buat termasuk struktur foldernya.
E. Example berisi contoh-contoh pemrograman yang disediakan pengembang Arduino, sehingga kamu dapat mempelajari program-program dari contoh yang diberikan.
F. Close berfungsi menutup jendela Arduino IDE dan menghentikan aplikasi. G. Save berfungsi menyimpan sketch yang dibuat atau perubahan yang
dilakukan pada sketch
H. Save as berfungsi menyimpan sketch yang sedang dikerjakan atau sketch yang sudah disimpan dengan nama yang berbeda.
I. Page Setup berfungsi mengatur tampilan page pada proses pencetakan. J. Print berfungsi mengirimkan file sketch ke mesin cetak untuk dicetak. K. Preferences disini kam dapat merubah tampilan interface IDE Arduino.
L. Quit berfungsi menutup semua jendela Arduino IDE. Sketch yang masih terbuka pada saat tombol Quit ditekan, secara otomatis akan terbuka pada saat Arduino IDE dijalankan.
2. Menu Edit
A. Undo/Redo berfungsi untuk mengembalikan perubahan yang sudah dilakukan pada Sketch beberapa langkah mundur dengan Undo atau maju dengan Redo.
B. Cut berfungsi untuk meremove teks yang terpilih pada editor dan menempatkan teks tersebut pada clipboard.
C. Copy berfungsi menduplikasi teks yang terpilih kedalam editor dan menempatkan teks tersebut pada clipboard.
D. Copy for Forum berfungsi melakukan copy kode dari editor dan melakukan formating agar sesuai untuk ditampilkan dalam forum, sehingga kode tersebut bisa digunakan sebagai bahan diskusi dalam forum. E. Copy as HTML berfungsi menduplikasi teks yang terpilih kedalam editor dan menempatkan teks tersebut pada clipboard dalam bentuk atau format HTML. Biasanya ini digunakan agar code dapat diembededdkan pada halaman web.
F. Paste berfungsi menyalin data yang terdapat pada clipboard, kedalam editor.
G. Select All berfungsi untk melakukan pemilihan teks atau kode dalam halaman editor.
H. Comment/Uncomment berfungsi memberikan atau menghilangkan tanda // pada kode atau teks, dimana tanda tersebut menjadikan suatu baris kode sebagai komen dan tidak disertakan pada tahap kompilasi.
I. Increase/Decrease Indent berfunsgi untuk mengurangi atau menambahkan indetntasi pada baris kode tertentu. Indentasi adalah “tab”.
J. Find berfungsi memanggil jendela window find and replace, dimana kamu dapat menggunakannya untuk menemukan variabel atau kata tertentu dalam program atau menemukan serta menggantikan kata tersebut dengan kata lain.
K. Find Next berfungsi menemukan kata setelahnya dari kata pertama yang berhasil ditemukan
3. Menu Sketch
A. Verify/Compile berfungsi untuk mengecek apakah sketch yang kamu buat ada kekeliruan dari segi sintaks atau tidak. Jika tidak ada kesalahan, maka sintaks yang kamu buat akan dikompile kedalam bahasa mesin.
B. Upload berfungsi mengirimkan program yang sudah dikompilasi ke Arduino Board.
C. Upload Using Programmer menu ini berfungsi untuk menuliskan bootloader kedalam IC Mikrokontroler Arduino. Pada kasus ini kamu membutuhkan perangkat tambahan seperti USBAsp untuk menjembatani penulisan program bootloader ke IC Mikrokontroler. D. Export Compiled Binary berfungsi untuk menyimpan file dengan
ekstensi .hex, dimana file ini dapat disimpan sebagai arsip untuk di upload ke board lain menggunakan tools yang berbeda.
E. Show Sketch Folder berfungsi membuka folder sketch yang saat ini dikerjakan.
F. Include Library berfungsi menambahkan library/pustaka kedalam sketch yang dibuat dengan menyertakan sintaks #include di awal kode. Selain itu kamu juga bisa menambahkan library eksternal dari file .zip kedalam Arduino IDE.
G. Add File berfungsi untuk menambahkan file kedalam sketch arduino (file akan dikopikan dari drive asal). File akan muncul sebagai tab baru dalam jendela sketch.
4. Menu dari Tools
A. Auto Format berfungsi melakukan pengatran format kode pada jendela editor
B. Archive Sketch berfungsi menyimpan sketch kedalam file .zip
C. Fix Encoding & Reload berfungsi memperbaiki kemungkinan perbedaan antara pengkodean peta karakter editor danpeta karakter sistem operasi yang lain.
D. Serial Monitor berungsi membuka jendela serial monitor untuk melihat pertukaran data.
E. Board berfungsi memilih dan melakukan konfigurasi board yang digunakan.
F. Port memilih port sebbagai kanal komunikasi antara software dengan hardware.
G. Programmer menu ini digunakan ketika kamu hendak melakukan pemrograman chip mikrokontroller tanpa menggunakan koneksi Onboard USB-Serial. Biasanya digunakan pada proses burning bootloader.
H. Burn Bootloader mengizinkan kamu untuk mengkopikan program bootloader kedalam IC mikrokontroler
5. Menu Help
Disini kamu bisa mendapatkan bantuan terhadap kegalauanmu mengenai pemrograman. Menu help berisikan file-file dokumentasi yang berkaitan dengan masalah yang sering muncul, serta penyelesaiannya. Selain itu pada menu help juga diberikan link untuk menuju Arduino Forum guna menanyakan serta mendiskusikan berbagai masalah yang ditemukan. 6. Menu Sketchbook
Arduino Software IDE, menggunakan konsep sketchbook,
dimana sketchbook menjadi standar peletakan dan penyimpanan file program. Sketch yang telah kamu buat dapat dibuka dengan dari File -> Sketchbook, atau dengna menu Open.
7. Menu Tabs, Multi Files, dan Compilations
Mekanisme ini mengijinkan kamu untuk melakukan manejemen sketch, dimana lebih dari satu file dibuka dalam satu tab yang berbeda
Uploading merupakan mekanisme untuk mengkopikan file .hex atau file hasil kompilasi kedalam IC mikrokontroler Arduino. Sebelum melakukan uploading, yang perlu kamu pastikan adalah jenis board yang kamu gunakan dan COM Ports dimana keduanya terletak pada menu Tools -> Board dan Tools->Port
9. Berikut ini adalah menu Library
Library/Pustaka merupakan file yang memberikan fungsi ekstra dari sketch yang kamu buat, semisal agar Arduino dapat bekerja dengan hardware tertentu dan melakukan proses manipulasi data. Untuk menginstal Library pihak ketiga alias Library bukan dari Arduino, dapat dilakukan dengan Library Manager, Import file .zip, atau kopi paste secara manual di folder libraries pada Documents di platform Windows.
10. Berikut ini adalah Menu Serial monitor
Serial monitor merupakan suatu jendela yang menunjukan data yang dipertukaran antara arduino dan komputer selama beroperasi, sehingga kamu bisa menggunakan serial monitor ini untuk menampilkan nilai hasil operasi atau pesan debugging. Selain melihat data, kamu juga bisa mengirimkan data ke Arduino melalui serial monitor ini, caranya dengan memasukkan data pada text box dan menekan tombol send untuk mengirimkan data. Hal penting yang harus kamu perhatikan adalah menyamakan baudrate antara serial monitor dengan Arduino board. Untuk menggunakan kemampuan komunikasi serial ini, pada Arduino, di bagian
fungsi void setup(), diawali dengan instruksi Serial.begindiikuti dengan nilai baudrate.
11. Berikut ini adalah menu dari Preferences
Preferences mengatur tentang beberapa hal dalam penggunaan Arduino Software IDE, seperti ukuran font, lokasi dimana menyimpan sketcbook, bahasa yang digunakan pada Arduino Software IDE, dan masih banyak lagi. Kamu bisa mengatur preferences pada menu file yang dapat dijumpai pada platform Windows dan Linux.
12. Menu Language Support
Language Support merupakan pilihan bahasa yang dapat disesuaikan pada Software Arduino IDE. Bahasa Indonesia sudah ada loh. Language Support ini dapat ditemukan pada menu file -> preferences atau dengan menekan Ctrl+Comma.
13. Menu Boards
Pemilihan boards pada software arduino ide, berdampak pada dua parameter yaitu kecepatan cpu dan baudrate yang digunakan ketika melakukan kompilasi dan mengupload sketch. Beberapa contoh board yang dapat digunakan pada software arduino ide
A. Arduino Yùn
Menggunkana ATmega32u4 dan berjalan pada clock 16 MHz dengan auto-reset, memiliki 12 Input Analog , 20 Digital I/O serta 7 PWM.
B. Arduino/Genuino Uno
Menggunakan ATmega328 dan berjalan pada clock 16 MHz dengan auto-reset, memiliki 6 Input Analog , 14 Digital I/O serta 7 PWM.
C. Arduino Diecimila or Duemilanove w/ ATmega168
Menggunakan ATmega168 dan berjalan pada clock 16 MHz dengan auto-reset.
